MANUALE UTENTE ENL60812X AEG-ELECTROLUX

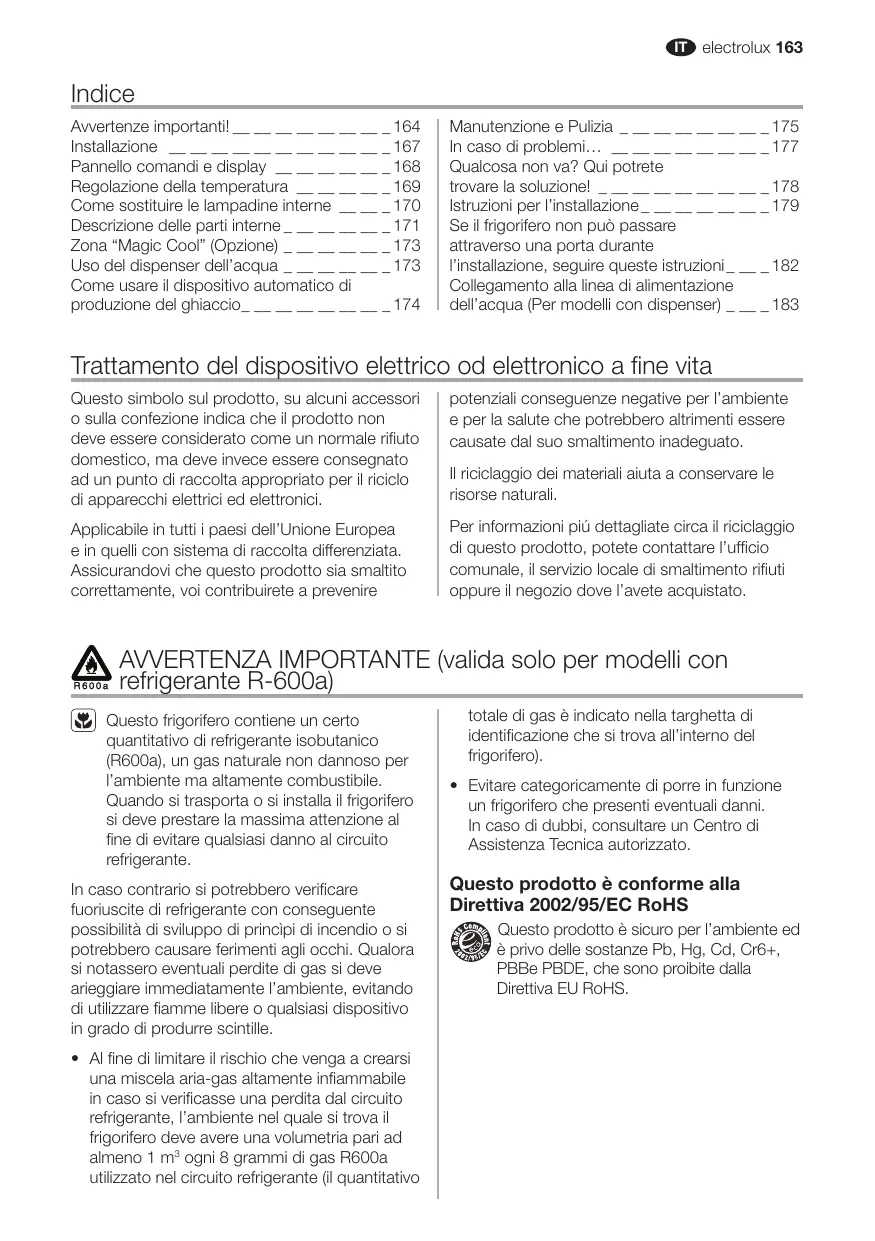

electrolux 163 Indice Avvertenze importanti! __ __ __ __ __ __ __ _ 164 Installazione __ __ __ __ __ __ __ __ __ __ _ 167 Pannello comandi e display __ __ __ __ __ _ 168 Regolazione della temperatura __ __ __ __ _ 169 Come sostituire le lampadine interne __ __ _ 170 Descrizione delle parti interne _ __ __ __ __ _ 171 Zona “Magic Cool” (Opzione) _ __ __ __ __ _ 173 Uso del dispenser dell’acqua _ __ __ __ __ _ 173 Come usare il dispositivo automatico di produzione del ghiaccio_ __ __ __ __ __ __ _ 174 Manutenzione e Pulizia _ __ __ __ __ __ __ _ 175 In caso di problemi… __ __ __ __ __ __ __ _ 177 Qualcosa non va? Qui potrete trovare la soluzione! _ __ __ __ __ __ __ __ _ 178 Istruzioni per l’installazione _ __ __ __ __ __ _ 179 Se il frigorifero non può passare attraverso una porta durante l’installazione, seguire queste istruzioni _ __ _ 182 Collegamento alla linea di alimentazione dell’acqua (Per modelli con dispenser) _ __ _ 183 Trattamento del dispositivo elettrico od elettronico a fine vita Questo simbolo sul prodotto, su alcuni accessori o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Applicabile in tutti i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire Per informazioni piú dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. AVVERTENZA IMPORTANTE (valida solo per modelli con refrigerante R-600a) Questo frigorifero contiene un certo quantitativo di refrigerante isobutanico (R600a), un gas naturale non dannoso per l’ambiente ma altamente combustibile. Quando si trasporta o si installa il frigorifero si deve prestare la massima attenzione al fine di evitare qualsiasi danno al circuito refrigerante. In caso contrario si potrebbero verificare fuoriuscite di refrigerante con conseguente possibilità di sviluppo di princìpi di incendio o si potrebbero causare ferimenti agli occhi. Qualora si notassero eventuali perdite di gas si deve arieggiare immediatamente l’ambiente, evitando di utilizzare fiamme libere o qualsiasi dispositivo in grado di produrre scintille.

• Al fine di limitare il rischio che venga a crearsi una miscela aria-gas altamente infiammabile in caso si verificasse una perdita dal circuito refrigerante, l’ambiente nel quale si trova il frigorifero deve avere una volumetria pari ad almeno 1 m3 ogni 8 grammi di gas R600a utilizzato nel circuito refrigerante (il quantitativo totale di gas è indicato nella targhetta di identificazione che si trova all’interno del frigorifero).
• Evitare categoricamente di porre in funzione un frigorifero che presenti eventuali danni. In caso di dubbi, consultare un Centro di Assistenza Tecnica autorizzato. Questo prodotto è conforme alla Direttiva 2002/95/EC RoHS Questo prodotto è sicuro per l’ambiente ed è privo delle sostanze Pb, Hg, Cd, Cr6+, PBBe PBDE, che sono proibite dalla Direttiva EU RoHS. 164 electrolux IT Avvertenze importanti! Si consiglia di leggere con attenzione queste avvertenze sulla sicurezza prima di iniziare ad utilizzare il frigorifero. Si consiglia inoltre di conservare il manuale, in previsione di eventuali consultazioni future. Attenzione! Questo simbolo indica che in caso di mancata osservanza delle relative avvertenze, l’utente può riportare gravi lesioni personali o morte. Pericolo! Questo simbolo indica che in caso di mancata osservanza delle relative avvertenze, l’utente può riportare lesioni o il frigorifero si può danneggiare. Altri simboli NON togliere nè smontare! NO., DA NON FARE. Accertarsi che il frigorifero sia stato scollegato dalla rete di alimentazione, sfilando la spina del cavo dalla presa di corrente. Osservare scrupolosamente quanto indicato! Attenzione!
• In caso di danneggiamento del cavo di alimentazione, questo deve essere sostituito da personale specializzato o da un Centro di Assistenza Autorizzato.

• L’apparecchiatura deve essere installata in modo che la spina del cavo di alimentazione sia accessibile. Attenzione Evitare che il cavo di alimentazione sia schiacciato da oggetti pesanti o dal frigorifero stesso o venga piegato eccessivamente. In caso il cavo sia danneggiato od i fili scoperti, si potrebbero verificare cortocircuiti o princìpi di incendio o rischi di folgorazione. Collegare a rete direttamente il frigorifero, evitando di utilizzare spine multiple o cavi di prolunga e di collegarlo su una presa alla quale siano già collegati altri elettrodomestici. In caso contrario si potrebbero eventualmente verificare surriscaldamenti e princìpi di incendio. Evitare di impugnare la spina del cavo di alimentazione con le mani bagnate. Si potrebbe correre il rischio di folgorazione. Non usare mai un cavo od una spina di alimentazione danneggiati od una presa di corrente allentata. In caso contrario si potrebbero verificare cortocircuiti o princìpi di incendio o rischio di folgorazioni. Il frigorifero deve categoricamente essere collegato ad una presa dotata di messa a terra. In caso contrario si potrebbe verificare il rischio di folgorazione. Evitare di sfilare la spina del cavo di alimentazione dalla presa tirando il cavo. Afferrare sempre saldamente la spina. All’uscita dalla presa elettrica, il cavo di alimentazione deve essere diretto verso il basso. Se diretto verso l’alto, il cavo vicino alla spina potrebbe danneggiarsi, con pericolo di principi d’incendio o rischi di folgorazione. Evitare di installare il frigorifero in ambienti eccessivamente umidi o su di un pavimento bagnato. L’isolamento elettrico ne risulterebbe compromesso con conseguente pericolo di folgorazione o cortocircuiti.

electrolux 165 Attenzione Evitare che il cavo di alimentazione passi in prossimità o entri in contatto con fonti di calore. Il cavo di alimentazione potrebbe danneggiarsi, dando luogo a cortocircuiti o rischi di folgorazione. Accertarsi che la spina del cavo di alimentazione sia saldamente inserita nella presa di corrente. In caso contrario l’isolamento elettrico risulterebbe compromesso con pericolo di cortocircuiti e rischio di folgorazioni. Evitare che il frigorifero (sia all’esterno che all’interno) venga raggiunto da spruzzi o getti d’acqua. L’isolamento elettrico verrebbe compromesso, con rischio che si verifichino cortocircuiti o folgorazioni. Evitare di appoggiare sopra al frigorifero contenitori pieni di acqua od altri liquidi. Se i liquidi entrano in contatto con le parti elettriche, si possono verificare cortocircuiti, folgorazioni o danni. Impedire che i bambini possano aggrapparsi per gioco alle maniglie o agli sportelli del frigorifero. Il frigorifero potrebbe cadere e ferirli. Evitare di spostare mensole o scomparti se prima non li si è svuotati. In caso contrario, i contenitori che vi sono appoggiati potrebbero cadere e rompersi, o danneggiare i ripiani di vetro o le parti interne del frigorifero. Nell’eventualità di un guasto, il frigorifero deve essere riparato solo dal personale di un Centro di Assistenza Tecnica autorizzato. Evitare di cercare di ripararlo personalmente per evitare danni a sé stessi ed all’apparecchiatura. Evitare di riporre nel frigorifero sostanze infiammabili. Evitare di utilizzare sostanze infiammabili, benzene, solventi, benzina, spray ecc. in prossimità del frigorifero. In caso contrario si possono verificare esplosioni o princìpi di incendio, ferite personali o danni. Se si notassero perdite di gas vicino al frigorifero o nella cucina, arieggiare immediatamente il locale senza toccare il frigorifero né la spina di alimentazione. Evitare di conservare nel frigorifero medicinali, campioni di laboratorio o altre sostanze che potrebbero deteriorarsi in seguito ad un innalzamento della temperatura. Evitare di inserire mani e dita sotto il frigorifero, in modo particolare, sotto la parte posteriore. Ci si potrebbe ferire con i bordi taglienti del metallo o correre il rischio di folgorazioni. Evitare di sostituire personalmente i fusibili o le lampadine che si trovano all’interno del frigorifero. Nell’eventuale caso di guasti, contattare un Centro di Assistenza Tecnica autorizzato. Nell’eventualità si trovi il cavo di alimentazione danneggiato o tagliato, chiamare immediatamente il Centro di Assistenza Tecnica autorizzato. Prima di dismettere il vecchio frigorifero, accertarsi di rimuovere le guarnizioni degli sportelli in maniera tempestiva. In questo modo si eviterà, per esempio, che dei bambini possano per gioco chiudervisi dentro e rimanere soffocati. 166 electrolux IT PERICOLO In previsione di un lungo periodo di inutilizzo si deve scollegare il frigorifero dalla presa di corrente. Si consiglia di prestare attenzione nel maneggiare contenitori (in particolar modo metallici) estratti dal vano freezer. A causa della loro bassissima temperatura potrebbero “incollarsi” alla pelle, specie se bagnata, e procurare lesioni. Evitare di consumare cibi scaduti, o deteriorati in seguito ad una conservazione errata. Evitare inoltre di conservare troppo a lungo i cibi nel frigorifero. Evitare di riporre nel vano congelatore bottiglie, o contenitori di vetro. Il congelamento del liquido al loro interno potrebbe provocarne la rottura. Per trasportare il frigorifero, orizzontalmente od inclinato, sono necessarie più di due persone, che devono utilizzare gli appigli che si trovano nella parte superiore e in quella inferiore del retro del mobile. In caso contrario il frigorifero può cadere e danneggiarsi. Prima di spostare il frigorifero, avvitare verso l’alto le rotelle.

• Le rotelle potrebbero danneggiare o graffiare il pavimento. Se lo si sposta per una lunga distanza, non dimenticarsi di bloccare saldamente le parti interne con nastro adesivo.

electrolux 167 Installazione Si consiglia di leggere con attenzione le istruzioni di sicurezza prima di iniziare ad utilizzare il frigorifero, e di seguire scrupolosamente tutte le istruzioni e le avvertenze. Avvertenze relative all’installazione e al collegamento a rete Prevenzione di princìpi di incendio, cortocircuiti, rischi di folgorazione e perdite di liquido refrigerante.

1. Non installare mai il frigorifero in una

posizione in cui sia presente una forte umidità o il pavimento sia bagnato o in cui possa essere raggiunto da getti o schizzi d’acqua. si dissolverà dopo il primo periodo d’uso, aprendo e chiudendo gli sportelli. Avvertenze relative all’uso Al fine di prevenire lesioni personali, cortocircuiti, rischi di folgorazione o princìpi di incendio, si raccomanda di leggere con attenzione questo manuale, e di tenerlo a portata di mano per poterlo consultare successivamente. Leggere queste istruzioni prima dell’uso e seguire le relative precauzioni per la propria sicurezza. Accessori forniti in dotazione Scatola del filtro

2. Prima di collegare il frigorifero a rete,

effettuare i seguenti controlli:

• Accertarsi che la presa di corrente sia dotata di messa a terra. Kit di erogazione dell’acqua

• Accertarsi che alla presa non siano collegate altre apparecchiature elettriche.

3. Effettuare direttamente il collegamento a rete,

evitando di utilizzare cavi di prolunga o spine multiple.

4. Evitare che il cavo di alimentazione venga

schiacciato da oggetti pesanti.

• Se dopo che si è collegato il frigorifero a rete si dovessero notare rumori anomali o forti odori di sostanze chimiche o si vedesse del fumo ecc., staccare immediatamente la spina ed interpellare immediatamente un Centro di Assistenza Tecnica autorizzato.
• Dopo che si è spento il frigorifero, scollegando la spina del cavo di alimentazione dalla presa di corrente, si deve attendere che siano trascorsi almeno 5 minuti prima di riaccenderlo reinserendola nuovamente. In caso contrario si potrebbero danneggiare il compressore od i circuiti elettrici del frigorifero.
• Dopo che è stato collegato a rete e acceso, il frigorifero impiega circa 2~3 ore per raggiungere la normale temperatura d’esercizio: solo allora si può iniziare a riporvi bevande ed alimenti. Un eventuale odore di materie plastiche, al suo interno, Manuale di istruzioni per l’uso 168 electrolux IT Pannello comandi e display Dopo 6 mesi dalla prima accensione, si accende l’icona: “CAMBIO FILTRO”. Quando si sostituisce il Filtro dell’acqua, procedere come di seguito:

1. Premere il pulsante “

2. Premere il pulsante “

” per 3 secondi. Successivamente l’icona “CAMBIO FILTRO” si spegne. Per far funzionare l’erogatore, appoggiare il bicchiere in modo da premere la levetta di azionamento. Dopo 1 o 2 secondi verrà erogato ciò che in precedenza si era selezionato.

• Se il bicchiere viene appoggiato eccessivamente in basso, in prossimità dell’estremità inferiore della leva, si possono provocare degli schizzi. Dei bambini potrebbero premere dei pulsanti per gioco, alterando le impostazioni ed il funzionamento del frigorifero.

• Il rumore che si può percepire circa 2 secondi dopo che sono stati erogati dei cubetti di ghiaccio è provocato dalla chiusura di una valvola, ed è del tutto normale.

• Premere questo pulsante per impedire questa possibilità e per mantenere fisse le impostazioni di temperatura e funzionamento.

• Quando si rilascia la levetta di azionamento, attendere ancora 2~3 secondi affinché l’erogazione venga completata.

• Premere di nuovo il tasto “Lock” e tenerlo premuto per più di 3 secondi per disattivare il blocco. Si possono selezionare le funzioni “WATER”

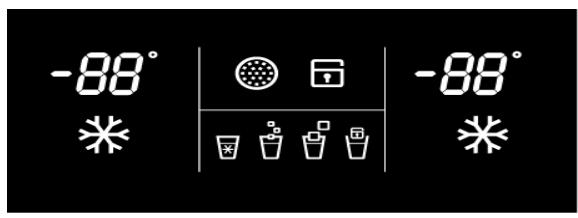

(ACQUA), “CRUSHED ICE” (GHIACCIO

TRITATO), “CUBED ICE” (GHIACCIO A

CUBETTI) e “ICE MAKER LOCK” (BLOCCO DEL DISPENSER). L’icona relativa alla funzione selezionata si accende. Quando si desidera pulire il vano in cui si raccolgono i cubetti di ghiaccio, oppure in previsione di un prolungato periodo di inutilizzo, togliere i cubetti di ghiaccio dal contenitore e premere il pulsante per interrompere la produzione dei cubetti. Nota! Se lo sportello del vano frigorifero rimane aperto per più di 10 minuti, la lampada di illuminazione dell’interno si spegne.

• Se gli sportelli del frigorifero o del congelatore rimangono aperti per più di 1 minuto, il frigorifero emette (per 5 minuti, ad intervalli di 1 minuto) un segnale acustico di avvertimento.

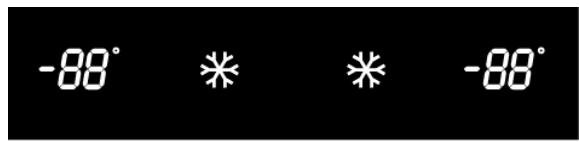

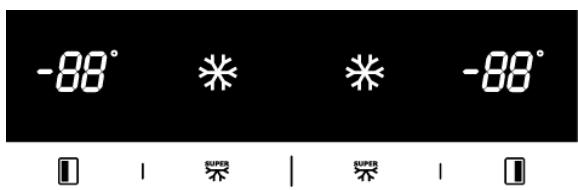

electrolux 169 Regolazione della temperatura Quando si collega a rete il frigorifero per la prima volta, viene automaticamente selezionato il livello di temperatura medio (“Middle”). Vano congelatore Vano frigorifero Per regolare la temperatura nel vano congelatore premere ripetutamente il pulsante come indicato in figura.

• Sequenza di regolazione della temperatura Per regolare la temperatura nel vano frigorifero premere ripetutamente il pulsante come indicato in figura.
• Sequenza di regolazione della temperatura Congelamento rapido… Raffreddamento rapido Per attivare la funzione di congelamento rapido premere il pulsante . Per disattivare disattivare questa funzione, premere nuovamente il pulsante. Per attivare la funzione di raffreddamento rapido premere il pulsante . Per disattivare questa funzione, premere nuovamente il pulsante. Attenzione! Se si seleziona una temperatura inferiore a 5°C, alcuni cibi o bevande possono ghiacciare. 170 electrolux IT Come sostituire le lampadine interne Le lampadine devono essere sostituite da un tecnico o da personale qualificato. Sostituzione delle lampadine del freezer Sostituzione delle lampadine del frigorifero Lampade superiori del frigorifero

1. Togliere le viti del coperchio.

1. Togliere le 2 viti del coperchio.

2. Sollevare dal basso il coperchio della

lampadina e tirarlo in avanti.

2. Sollevare dal basso il coperchio della

lampadina e tirarlo in avanti.

3. Sostituire la lampadina.

• Rimontare il coperchio seguendo le operazioni di smontaggio in ordine inverso.

• Rimontare il coperchio seguendo le operazioni di smontaggio in ordine inverso.

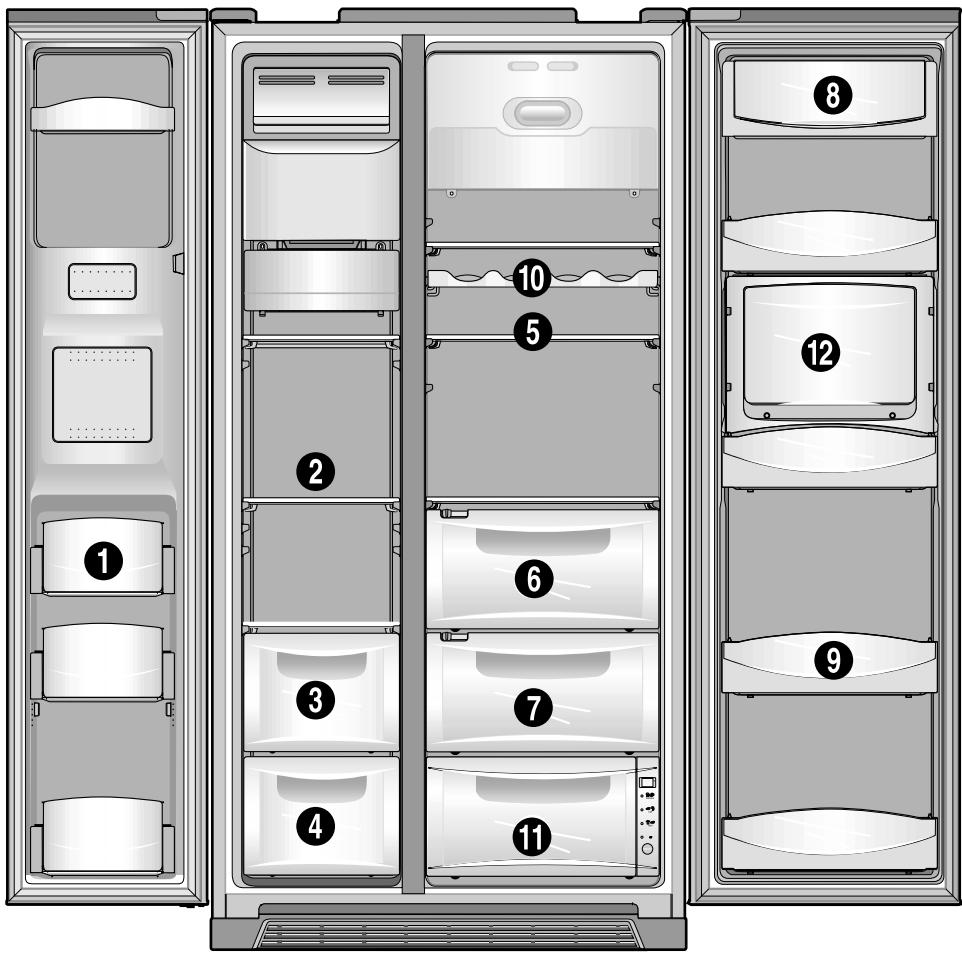

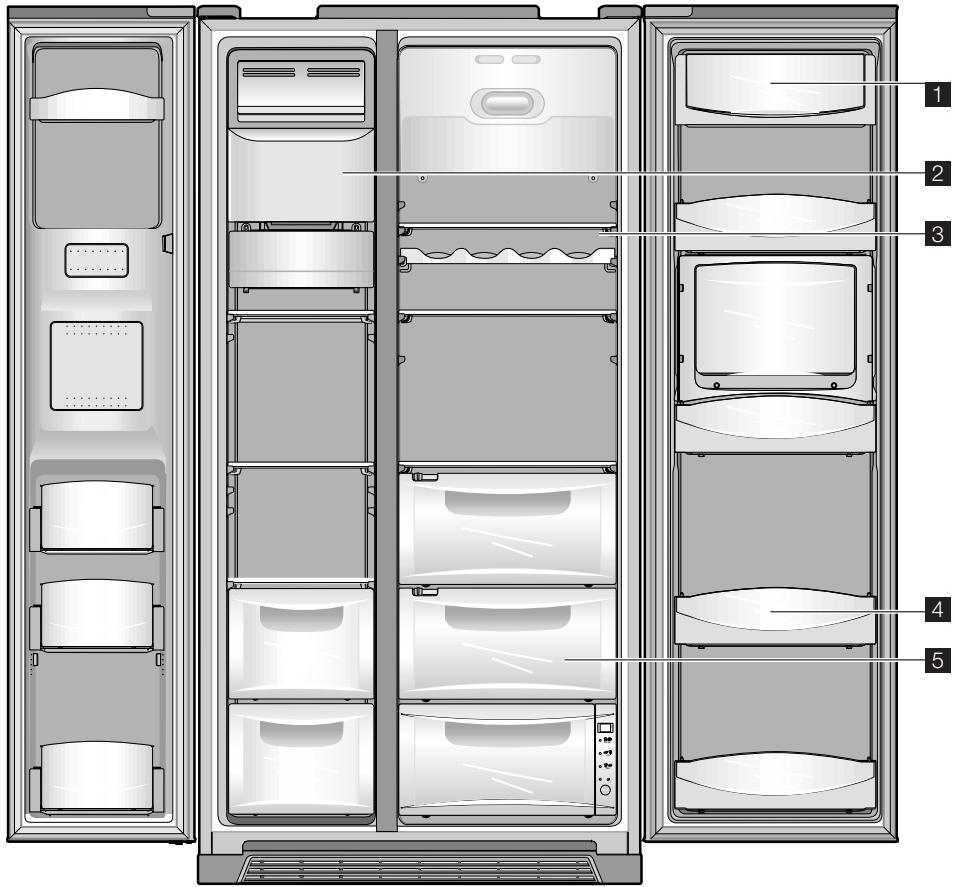

electrolux 171 Descrizione delle parti interne Questi disegni hanno unicamente uno scopo esemplificativo. La dotazione e il posizionamento delle parti interne possono variare da modello a modello. 172 electrolux IT Attenzione!

• Si consiglia di prestare attenzione nel maneggiare contenitori (in particolar modo metallici) estratti dal vano freezer, soprattutto con le mani bagnate. A causa della loro bassissima temperatura potrebbero “incollarsi” alla pelle, specie se bagnata, e procurare lesioni.
• Evitare di conservare nel frigorifero medicinali, campioni di laboratorio o altre sostanze che potrebbero deteriorarsi in seguito ad un innalzamento della temperatura.
• Frutta e verdura non si prestano alla conservazione nel vano congelatore, dato che una volta scongelate perderebbero la consistenza e le qualità organolettiche originali. Nota! La vaschetta per le uova può essere riposta sia in una mensola sullo sportello che sulle mensole all’interno del vano.

1. Mensole sportello vano congelatore

Per conservare cibi congelati. (Non conservare gelati né cibi a lunga conservazione).

2. Mensola vano congelatore (in vetro

temperato) Per conservare alimenti congelati come carne, pesce, gelati…

3. Cassetto per alimenti asciutti

Per la conservazione di alimenti surgelati asciutti o essiccati.

4. Cassetto per carne

Per la conservazione di carne, pesce o pollame avvolti in foglio di alluminio o pellicola.

5. Mensola vano frigorifero (in vetro temperato)

Per confezioni di cibi o bevande.

6. Cassetto per la verdura

7. Cassetto per la frutta

Per conservare la frutta ad una temperatura ottimale.

8. Mensola chiusa sportello

vano frigorifero Per conservare alimenti di consumo quotidiano, come il burro o i formaggi.

9. Mensole sportello vano frigorifero

Per la conservazione di alimenti in piccole confezioni, oppure bevande in bottiglia o in lattina.

10. Mensola per bottiglie di vino (Opzione)

11. Zona “Magic Cool” (Opzione)

12. Mensola sportello vano frigorifero (versione

Home Bar) Vi si possono riporre le lattine o le confezioni di bevande di consumo frequente. Consigli per la conservazione degli alimenti Prima di riporre in frigorifero la verdura e la frutta, lavarle con la massima cura. Far attenzione a dove si ripongono frutti tropicali come banane, pompelmi, pomodori, dato che potrebbero facilmente deteriorarsi alle temperature più basse. Si consiglia di suddividere gli alimenti in porzioni singole, che potranno essere scongelate o riscaldate più rapidamente e facilmente. Distanziare adeguatamente i vari alimenti riposti nel frigorifero (non stiparli tra di loro). In caso contrario, il flusso d’aria fredda non potrebbe circolare liberamente all’interno del vano e la temperatura non sarebbe omogenea. Gli alimenti ad elevato contenuto naturale di umidità devono essere riposti nella parte frontale del vano (vicino al lato sportello). Gli alimenti devono sempre essere avvolti in pellicola trasparente o riposti in contenitori dotati di coperchio, al fine di impedire che asciughino e che il loro odore si propaghi all’interno del vano.

• Se li si ripone nella parte posteriore, accanto al retro del vano o davanti alle fessure di ventilazione, possono ghiacciare facilmente. Prima di essere riposti nel frigorifero, gli alimenti e le bevande caldi devono essere lasciati raffreddare sino alla temperatura ambiente per ridurre i consumi e migliorare le prestazioni di refrigerazione.

electrolux 173 Zona “Magic Cool” (Opzione) Comandi e funzioni della zona “Magic Cool” Quando si mette in funzione il frigorigero per la prima volta, si accende la spia “OFF”. Premendo il pulsante “SELECT” si seleziona un diverso livello di temperatura, in questa sequenza: “OFF” “VEGETABLE” “FISH” “MEAT”. Opzione selezionata Temperatura selezionata e visualizzata nel display OFF

FISH -1º MEAT -3º I LED e le temperature indicano ciò che avete selezionato.

• La temperatura visualizzata sta ad indicare il valore di impostazione ideale, cosicché può differire dall’attuale temperatura ambiente. Uso del dispenser dell’acqua Selezionare, in base alle proprie esigenze, l’opzione “WATER”, “CRUSHED ICE” oppure “CUBED ICE”, e appoggiare il bicchiere alla levetta di azionamento PUSH. Premere il pulsante per selezionare l’acqua, si accende l'icona WATER. Nel caso di cubetti di ghiaccio o ghiaccio tritato, togliere il bicchiere dalla base di appoggio quando è pieno a metà (altrimenti il GHIACCIO rimanente potrebbe traboccare dal bicchiere o provocare il blocco dell’erogatore). Attenzione! Premere il pulsante per selezionare i cubetti di ghiaccio, si accende l'icona CUBED ICE.

• Evitare di raccogliere i cubetti di ghiaccio o il ghiaccio tritato utilizzando bicchieri in cristallo sottile. Premere il pulsante per selezionare il ghiaccio tritato, si accende l'icona CRUSHED ICE.

• Evitare di infilare le dita o di inserire oggetti di qualsiasi tipo nel meccanismo dell’erogatore.
• Qualora i cubetti di ghiaccio non fossero trasparenti non usare più l’erogatore ed interpellare al più presto il Servizio di Assistenza Tecnica.
• Circa 1 ora dopo che si sono erogati [GHIACCIO IN CUBETTI] o [GHIACCIO TRITATO], viene automaticamente selezionata l’erogazione di [ACQUA]. ACQUA GHIACCIO TRITATO GHIACCIO IN CUBETTI 174 electrolux IT Come usare il dispositivo automatico di produzione del ghiaccio
• Questo dispositivo produce circa 10 cubetti alla volta (7~8 volte al giorno). Quando il serbatoio è pieno, la produzione si interrompe. In caso di problemi nel funzionamento del dispositivo automatico di produzione del ghiaccio

• Di tanto in tanto si potrà percepire il rumore dei cubetti di ghiaccio che cadono all’interno del serbatoio. Ciò è del tutto normale e non va attribuito ad un guasto o un difetto del frigorifero.

1. Se i cubetti di ghiaccio si saldano tra di loro e

non possono più essere erogati

• Per evitare cattivi odori pulire regolarmente il serbatoio dei cubetti di ghiaccio.
• Se la quantità di ghiaccio nel serbatoio non è sufficiente, il ghiaccio non può essere erogato. Attendere un giorno in modo che venga prodotta una maggior quantità di ghiaccio.
• Se il ghiaccio non viene erogato facilmente, verificare che la bocchetta d’uscita dell’erogatore non sia ostruita.

• Estrarre il serbatoio e separarli.
• Il quantitativo di acqua che alimenta il dispositivo automatico di produzione del ghiaccio deve essere regolato, interpellare il Servizio di assistenza Tecnica.

2. In caso di una prolungata interruzione di

• I cubetti nel serbatoio possono sciogliersi e l’acqua può spargersi nel vano del congelatore. Se si prevede che l’interruzione di corrente possa essere lunga, estrarre il serbatoio, togliere i cubetti di ghiaccio e rimetterlo in posizione. Nota! Utilizzare unicamente il ghiaccio prodotto dal frigorifero.

electrolux 175 Manutenzione e Pulizia Prima di tutto accertarsi di togliere la spina!

Nell’illustrazione è raffigurato, a scopo esemplificativo, un modello dotato di tutti gli accessori. Può darsi che il modello in vostro possesso non preveda alcuni di essi. 1 Pulizia mensola chiusa

• Coperchio: Aprirlo leggermente, impugnarlo alle estremità con entrambe le mani e sfilarlo premendo a sinistra.
• Mensola: Impugnarla alle estremità con entrambe le mani, spingerla verso l’alto e sfilarla. 2 Serbatoio dei cubetti di ghiaccio
• Per rimuoverlo sfilarlo verso l’alto ed in avanti.
• Per riposizionarlo: allinearlo alle scanalature laterali e inserirlo a fondo. Se non si riesce ad inserirlo a fondo, rimuoverlo, ruotare di circa 90° la bobina di trascinamento sul serbatoio o sul meccanismo di guida e inserirlo nuovamente. Evitare di conservare troppo a lungo del ghiaccio nel serbatoio. 176 electrolux IT 3 Mensole sugli sportelli
• Impugnarle alle estremità con entrambe le mani, spingerle verso l’alto e sfilarle. Come pulire il frigorifero Interno

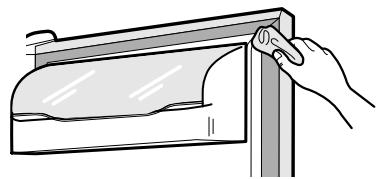

• Pulire le superfici utilizzando un panno morbido o una spugnetta inumiditi con acqua e detergente neutr. 4 Mensole in vetro
• Aprire completamente gli sportelli, quindi sfilare le mensole tirandole con cautela verso l’esterno. 5 Cassetti per frutta e verdura
• Tirarli con cautela verso l’esterno. Una volta raggiunto il fondo corsa, sollevarli leggermente e sfilarli. Guarnizioni degli sportelli
• Utilizzare un panno morbido o una spugnetta inumiditi con detergente neutro. Mensolina di raccolta dell’acqua
• Rimuovere la griglia e asciugare regolarmente l’acqua che si deposita sul fondo. (La mensolina non è dotata di un sistema di drenaggio). Nota! Non usare mai altre apparecchiature elettriche assieme all’interno del frigorifero per evitare il pericolo di folgorazioni o principi di incendio. Retro del mobile
• Togliere la polvere dalla griglia con un aspirapolvere almeno una volta all’anno. Attenzione! Per maggiore sicurezza, prima di rimuovere o riposizionare il serbatoio dei cubetti del ghiaccio, premere il [dispositivo di blocco dell’uscita dei cubetti di ghiaccio] (pulsante ICE MAKER LOCK).
• Prestare la massima attenzione, mentre si pulisce il serbatoio dei cubetti del ghiaccio, in modo da evitare di ferirsi alle mani. Attenzione! In nessun caso si dovranno utilizzare, per la pulizia, benzina, benzene, solventi ecc., che potrebbero rovinare irrimediabilmente le superfici.

electrolux 177 In caso di problemi… Prima di chiamare l’assistenza tecnica, verificare le seguenti indicazioni! Problemi riscontrati Le temperature all’interno dei vani non sono sufficientemente basse. Controlli da effettuare

• La spina del frigorifero è staccata?
• Si è selezionato un livello di temperatura [Low mode]?
• Il frigorifero è esposto alla luce solare diretta, o all’azione di una sorgente di calore? Gli alimenti e le bevande conservati nel vano frigorifero ghiacciano. All’interno del frigorifero si avvertono odori sgradevoli.

• Collegare la spina del cavo di alimentazione ad una presa di corrente.
• Selezionare la modalità temperatura su Middle oppure su High.
• Spostare il frigorifero in una posizione più protetta.

• Il retro del frigorifero è troppo vicino alla parete?

• Aumentare la distanza (deve essere di almeno 10 cm) tra il retro del frigorifero e la parete.

• La temperatura è stata impostata su [Strong]?

• Impostare la temperatura su [Middle] o su [Low].

• La temperatura ambientale è notevolmente bassa?

• Spostare il frigorifero in una posizione in cui la temperatura ambientale sia superiore a 5°C.

• Gli alimenti o le bevande sono riposti accanto alle bocchette di uscita del flusso d’aria fredda? Il frigorifero emette dei rumori anomali. Possibili rimedi

• Allontanare gli alimenti o le bevande dalla parte posteriore del vano.

• Il pavimento su cui è appoggiato il frigorifero è in piano?

• Regolare l’altezza dei piedini, in modo che il frigorifero sia in piano.

• C’è spazio sufficiente tra il retro del frigorifero e la parete?

• Aumentare la distanza tra il mobile del frigorifero e le pareti attigue.

• Il mobile del frigorifero entra in contatto con degli oggetti circostanti?

• Rimuovere gli oggetti in contatto con il frigorifero.

• Sono stati riposti sui ripiani alimenti non coperti o non avvolti con la pellicola?

• Gli alimenti (in particolar modo quelli dall’odore pronunciato) devono essere conservati in recipienti chiusi.

• All’interno dei vani o sulle mensole vi sono dei residui di alimenti.

• Pulire regolarmente l’interno del frigorifero.

• Nel frigorifero vi sono alimenti o bevande deteriorati?

• Se i ripiani si impregnano di odore non è facile rimediare.
• Evitare di conservare alimenti o bevande troppo a lungo. 178 electrolux IT Qualcosa non va? Qui potrete trovare la soluzione! Apparente problema Spiegazione Calore Alcune parti del frontale e dei lati del mobile sembrano calde.

• Certi tratti delle tubazioni del sistema di raffreddamento sono piuttosto caldi, e scorrono in prossimità della superficie del mobile in modo da prevenire la formazione di condensa. Difficile apertura degli sportelli L’apertura degli sportelli non è agevole.

• Se si è appena chiuso uno sportello non è facile riaprirlo, a causa della depressione creata dall’aria più calda che è penetrata all’interno del frigorifero. In questo caso attendere un minuto e poi si aprirà facilmente. Rumori anomali Il frigorifero emette dei gorgoglii.

• Questo rumore può essere prodotto, all’avvio e all’arresto del compressore, dal refrigerante che scorre nel circuito di raffreddamento.
• L’acqua di sbrinamento può produrre rumore. (Questo frigorifero adotta lo sbrinamento automatico.) Il frigorifero emette dei crepitii.

• Questo rumore è dovuto alla dilatazione termica dei materiali conseguente alle variazioni di temperatura (causate ad esempio dalla prolungata apertura di uno sportello). Il frigorifero emette dei ronzii.

• Questo rumore può essere prodotto dal compressore o dalla ventola, in particolar modo quando ilfrigorifero non è perfettamente a livello. Condensa All’interno dei vani o sulla superficie dei contenitori si forma della condensa. La formazione di condensa può essere dovuta a:
• Elevata temperatura o umidità ambientale.
• Frequente o prolungata apertura degli sportelli.
• Presenza di alimenti ad elevato contenuto naturale di umidità non coperti e non rivestiti da pellicola. – Questo fenomeno è analogo a quello che provoca l’appannamento di un recipiente nel quale si versa un liquido freddo. Sui coperchi trasparenti delle lampade si forma della condensa.

• Quando è accesa a lungo, in seguito alla prolungata apertura di uno sportello, la lampadina emette calore e sul suo coperchio (in seguito alla differenza di temperatura) si può quindi formare della condensa. Sulla superficie esterna del mobile si forma della condensa.

• Questo fenomeno può essere attribuito ad una elevata umidità ambientale.

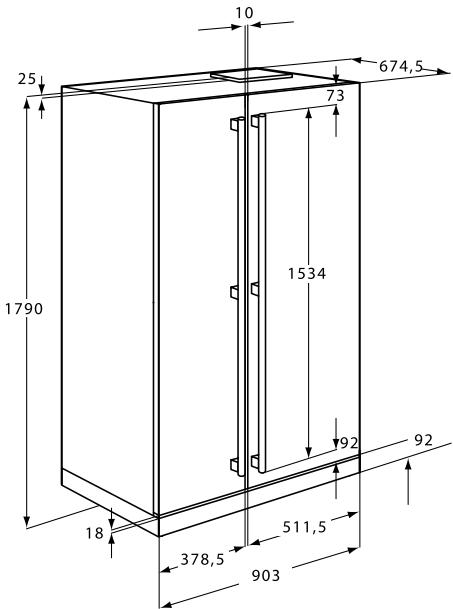

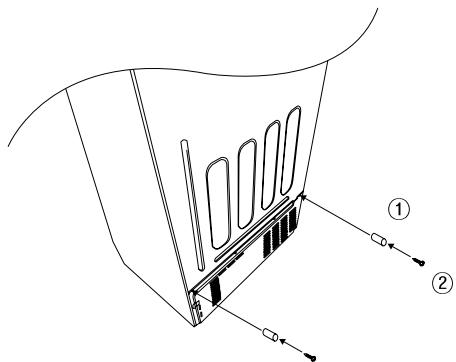

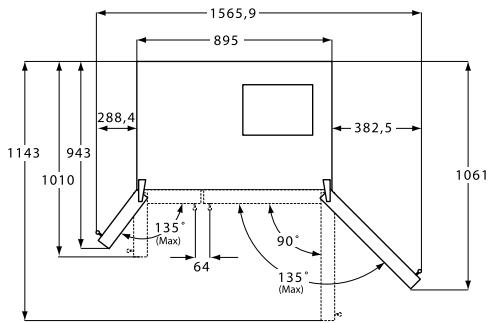

Istruzioni per l’installazione Controllare prima di tutto se il frigorifero può passare attraverso la porta. Dimensioni (comprese le maniglie degli sportelli) (Larghezza*Profondità*Altezza) 903 mm x 721,5 mm x 1.790 mm electrolux 179 180 electrolux IT Scegliere con cura una posizione idonea Verificare che dietro al mobile ci sia spazio sufficiente a garantire una corretta ventilazione. Kit distanziatori

Evitare l’esposizione alla luce solare diretta. Avviso! “Posizionare i distanziatori acclusi nell’apposito supporto sul retro dell’apparecchiatura ed avvitarli. Ciò garantisce che ci sia una distanza minima tra l’apparecchiatura e la parete”. Sostituzione dello sportello del vano congelatore

1. Prima di tutto inserire il tubo dell’acqua nel

foro del cardine inferiore (solo modelli con erogatore). Inserire la parte inferiore dello sportello congelatore nel cardine inferiore. Nota! Dopo che si è scelta la posizione si può procedere all’installazione, seguendo le relative istruzioni. Se la temperatura ambientale è inferiore a 5°C, gli alimenti e le bevande riposti all’interno del frigorifero possono ghiacciare oppure il frigorifero può funzionare in modo anomalo.

2. Inserire il foro inferiore dello sportello

congelatore direttamente sul cardine inferiore.

3. Tenere la parte superiore dello sportello

vicino al mobile ed inserire il cardine superiore nel foro superiore dello sportello del congelatore. (Prima di tutto inserire la parte posteriore della cerniera nella scanalatura della sporgenza, poi la parte anteriore nel foro superiore dello sportello).

inserire il cardine superiore nel foro superiore dello sportello congelatore. (Prima di tutto inserire la parte posteriore della cerniera nella scanalatura della sporgenza, poi la parte anteriore nel foro superiore dello sportello).

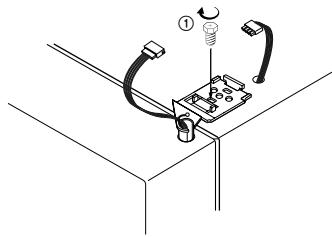

4. Serrare a fondo il dispositivo di fissaggio

della cerniera ruotandolo. Connettere il cablaggio ed avvitare il filo di terra.

manicotto. (Solo modelli con erogatore).

3. Serrare a fondo il dispositivo di chiusura della

cerniera. Connettere il cablaggio ed avvitare il filo di massa. Avvitare e far scattare la copertura superiore della cerniera.

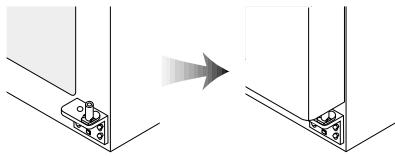

Sostituzione dello sportello frigorifero

1. Inserire il foro inferiore dello sportello

frigorifero direttamente sul cardine inferiore. 182 electrolux IT Se il frigorifero non può passare attraverso una porta durante l’installazione, seguire queste istruzioni Smontare lo sportello del vano congelatore Smontaggio dello sportello del vano frigorifero Smontare prima di tutto il pannellino frontale inferiore, se è attaccato.

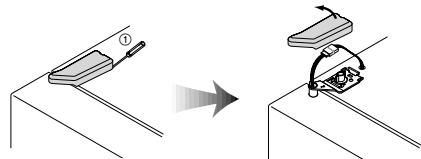

1. Svitare con un cacciavite la vite di fissaggio

del coperchietto della cerniera superiore. Per togliere il coperchietto, inserire un cacciavite sottile nella sua fessura laterale.

1. Togliere prima di tutto il pannellino frontale

anteriore. Per prima cosa estrarre il collare del manicotto di sinistra, poi tener fermo il manicotto ed estrarre il tubicino dell’acqua di sinistra. (Solo per i modelli dotati di dispenser).

2. Svitare la vite di fissaggio del coperchietto

della cerniera superiore con un cacciavite.

2. Allentare, girando di 3–4 giri in senso

antiorario, la vite principale di fissaggio della cerniera superiore. Scollegare il cablaggio.

3. Allentare, girandola di 3–4 giri in senso

antiorario, la vite principale di fissaggio della cerniera superiore. Scollegare il cablaggio.

3. Sollevare la parte anteriore della cerniera per

toglierla. (Dopo aver tolto la cerniera, lo sportello potrebbe cadere. Fare attenzione!)

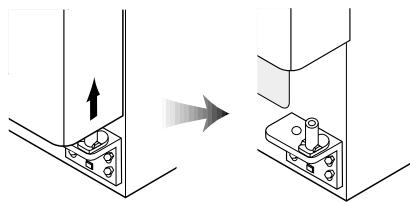

4. Sfilare verso l’alto la parte anteriore della

cerniera per toglierla. (Dopo che la cerniera è stata rimossa, lo sportello potrebbe cadere. Fare attenzione!)

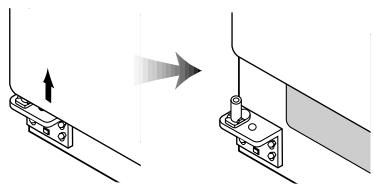

4. Sollevare lo sportello verso l’alto per toglierlo.

5. Quando si toglie lo sportello fare attenzione a

non danneggiare il tubicino dell’acqua.

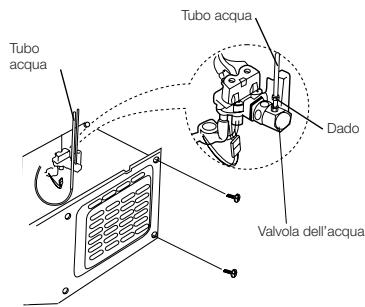

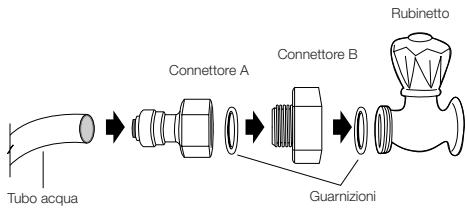

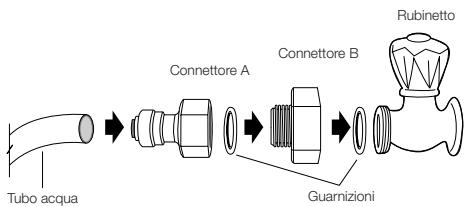

electrolux 183 Collegamento alla linea di alimentazione dell’acqua (Per modelli con dispenser) Il frigorifero deve essere in piano se si vogliono ottenere delle prestazioni ottimali ed una buona estetica anteriore. (Se il pavimento sotto il frigorifero non è in piano, gli sportelli del congelatore e del frigorifero appaiono sbilanciati). In caso lo sportello del congelatore sia più basso di quello del frigorifero… Inserire un cacciavite (punta piatta) nella scanalatura della rotella sinistra (parte inferiore del congelatore) e girarla in senso orario finché lo sportello non è bilanciato. (Girare in senso orario per alzare lo sportello congelatore; in senso antiorario per abbassarlo) In caso lo sportello del frigorifero sia più basso di quello del congelatore… Inserire un cacciavite (punta piatta) nella scanalatura della rotella destra (parte inferiore del frigorifero) e girarla in senso orario finché lo sportello non è bilanciato. (Girare in senso orario per alzare lo sportello del frigorifero; in senso antiorario per abbassarlo). Copertura anteriore Dopo l’installazione e/o dopo aver messo a livello lo sportello, fissare la copertura anteriore con delle viti. (Per prima cosa rimuovere le viti sul pannello anteriore inferiore. Far scattare ed avvitare la copertura). Attenzione! La parte anteriore del frigorifero deve essere leggermente più alta della parte posteriore per poter chiudere facilmente lo sportello, ma se la rotella viene sollevata troppo per il bilanciamento dello sportello, cioè la parte anteriore del frigorifero è troppo alta rispetto a quella posteriore, può essere difficile aprire lo sportello. 184 electrolux IT Collegamento alla linea di alimentazione dell’acqua (Per modelli con dispenser)

1. Affinché il dispositivo di produzione del

ghiaccio possa funzionare correttamente, la pressione dell’acqua deve essere di almeno 2,0~12,5 kgf/cm2.

• Controllare la pressione dell’acqua dal rubinetto, se un bicchiere da 180 cc. viene riempito in non più di 10 secondi, la pressione dell’acqua è sufficiente.

2. Quando si installano i tubi dell’acqua, non

devono passare in prossimità di fonti di calore.

3. Il filtro dell’acqua non è in grado di trattenere

4. Se la pressione dell’acqua è insufficiente per

far funzionare il dispositivo di produzione del ghiaccio, chiamare un idraulico per far installare una pompa dell’acqua addizionale.

5. La durata del filtro dipende dall’utilizzo del

frigorifero. Si consiglia di sostituirlo all’incirca ogni 6 mesi.

7. Sigillare accuratamente le giunzioni dei tubi

dell’acqua con del nastro ed accertarsi che non ci siano perdite.

8. Il tubo di carico deve essere collegato ad un

rubinetto dell’acqua fredda. Kit di erogazione dell’acqua Per l’installazione della linea di alimentazione dell’acqua,controllare le parti sottostanti. Qualora fossero necessari altri componeti, questi potranno essere forniti dal Servizio di Assistenza Tecnica. Connettore Connector (3014454520) (3014454520) Vite x 4ea (7112401211) (7112401211) Sostegno (3012020700) (3012020700) Dispositivo di fissaggio (3011202000)

• Quando si monta il filtro, scegliere una posizione che ne consenta un agevole accesso.

6. Al termine dell’installazione del frigorifero

e del condotto dell’acqua, selezionare l’opzione [WATER] sul pannello di controllo e tenerla premuta per 2~3 minuti, in modo da riempire il serbatoio ed erogare l’acqua. Procedura di installazione (Per modelli con dispenser)

1. Collegare il connettore alla linea di alimentazione

dell’acqua. Rubinetto Scatola filtro (3019974100) (3019974100) Tubo acqua A/B (A:3019503200 (A:3019503200 B:3019503300) B:3019503300) Inserire la guarnizione di gomma all’interno del connettore del rubinetto ed avvitarlo sul rubinetto dell’acqua.

2. Prepararazione per installare il filtro

• Misurare la distanza approssimativa tra il filtro ed il tubo dell’acqua, e tagliare verticalmente quest’ultimo. Connettore B Connettore A

• Collegare i tubi al filtro come illustrato nella figura. Quando si tagliano i tubi, lasciare una distanza sufficiente. Guarnizioni Tubo acqua Figure A Lato rubinetto Rubinetto Connettore B Connettore A Tubo acqua Scatola filtro Angolo retto Guarnizioni Tubo acqua Figure B Lato di riferimento

3. Rimuovere qualsiasi sostanza dal filtro

• Aprire la valvola principale del rubinetto dell’acqua e controllare che l’acqua fuoriesca dal tubo.
• Se l’acqua non dovesse fuoriuscire, controllare che la valvola sia aperta.
• Lasciare la valvola aperta sino a quando l’acqua che fuoriesce è completamente limpida. – Il primo quantitativo d’acqua che fuoriesce può contenere eventuali impurità o residui di lavorazione del filtro (processo di fabbricazione). posizionato tra la scanalatura sul retro del frigorifero e il coperchio del motore). Disporre il tubo verso l’alto, come indicato nella figura. Tubo Tube acqua Water Tubo Water acqua Tube Dado Nut Valvola dell’acqua Water Valve Rubinetto Tubo acqua Lato di riferimento Tubo dell’acqua electrolux 185 Connettore Acqua

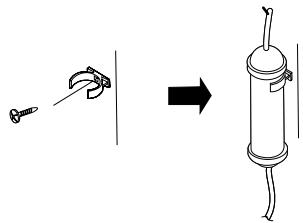

4. Montare la scatola del filtro

• Avvitare e serrare il supporto del filtro sul lato destro o sinistro del retro del frigorifero. – Se non si riesce ad avvitare saldamente il supporto, rimuovere il rivestimento posteriore di carta del nastro e fissare il supporto in una posizione idonea.
• Montare la scatola filtro sul supporto.

6. Fissare il tubo dell’acqua

• Fissare il tubo dell’acqua per mezzo della [fascetta A].
• Controllare che il tubo non sia piegato o schiacciato. In tal caso, posizionarlo in modo da evitare la sua ostruzione o eventuali perdite d’acqua. FascettaAA Fastener Tubo Tube acqua Water

5. Collegare il tubo dell’acqua al frigorifero

• Rimuovere il coperchio che si trova nella parte bassa del retro del frigorifero.
• Inserire l’anello di fissaggio sul tubo, facendo attenzione a seguire la direzione del dado.
• Collegare il tubo alla parte alta della valvola dell’acqua e avvitare il dado ruotandolo in senso orario. (La valvola dell’acqua si trova sulla parte destra dei motori).
• Controllare che i tubi non presentino strozzature e che non si verifichino eventuali perdite. Se ci fossero, ricontrollare la procedura di installazione.
• Rimontare il coperchio sul retro del frigorifero (il tubo dell’acqua deve essere

7. Al termine dell’installazione

• Collegare il frigorifero alla presa di corrente e tenere premuto per 2~3 minuti il pulsante [WATER] sul pannello di controlloper pulire il condotto d’uscita del dispenser ed evacuare le eventuali bolle d’aria.

Le lampadine utilizzate in questo dispositivo sono lampade speciali selezionate per essere usate unicamente per elettrodomestici! Non possono essere utilizzate per l’illuminazione completa o parziale di stanze della propria abitazione! Nel caso in cui sia necessario provvedere alla sostituzione di una delle lampadine, utilizzarne una della stessa potenza e studiata appositamente per essere usata all’interno di elettrodomestici.
