MODE D'EMPLOI ENL60812X AEG-ELECTROLUX

• Tarkista mahdolliset vesivuodot uudelleen vedensyöttöjärjestelmän kautta (letkut, liittimet ja putket). Aseta putket uudelleen paikoilleen ja vältä jääkaapin liikuttamista. Liitin Connector Vesiputki Water Tube Tap Naputtaa 94 electrolux FR Sommaire À lire impérativement pour votre sécurité ! _ __ 95 Guide d’installation __ __ __ __ __ __ __ __ __ 98 Panneau de commande __ __ __ __ __ __ __ 99 Contrôle de la température __ __ __ __ __ _ 100 Remplacement des ampoules d’éclairage interne __ __ __ __ __ __ __ __ _ 101 Utilisation des équipements intérieurs __ __ _ 102 Zone froide « magique » (Option) _ __ __ __ _ 104 Utilisation du Distributeur __ __ __ __ __ __ _ 104 Utilisation de la fabrique de glace automatique __ __ __ __ __ __ __ __ __ __ _ 105 Entretien et nettoyage __ __ __ __ __ __ __ _ 106 Avant d’appeler un technicien... _ __ __ __ _ 108 Une anomalie ? Ne vous inquiétez pas. Voici la réponse __ __ __ __ __ __ __ __ __ _ 109 Préparation à l’installation__ __ __ __ __ __ _ 110 Si le réfrigérateur ne passe pas par l’embrasure de la porte, procédez comme suit _ __ __ __ __ __ __ __ __ __ __ _ 113 Mise à niveau du réfrigérateur et ajustementdes portes (si nécessaire) __ _ 114 Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de tri sélectif) Ce symbole, apposé sur le produit ou sur son emballage, indique que cet article ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Veuillez donc ne pas jeter votre équipement électrique et électronique usagé avec vos déchets ménagers. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

CONSIGNES DE SÉCURITÉ

(uniquement pour les appareils utilisant le R600a) Cet équipement contient une certaine quantité de gaz réfrigérant isobutane (R600a), un gaz naturel compatible avec l’environnement qui, cependant, est combustible, voire explosif. Des précautions doivent être prises pendant le transport et l’installation pour éviter la détérioration du circuit de refroidissement, car le gaz, en s’échappant, peut s’enflammer ou causer des dommages aux yeux. Si une fuite est détectée, évitez absolument toute flamme ou autres sources de chaleur et aérez le local où se trouve le réfrigérateur pendant plusieurs minutes.

• Pour éviter un mélange explosif en cas de fuite de gaz, le volume de la pièce dans laquelle se trouve l’appareil doit être proportionnel à la quantité de gaz contenu, dans les proportions suivantes : 1 m3 d’air pour 8 g. de gaz R600a. La quantité de gaz dans l’appareil figure sur la plaque signalétique à l’intérieur du réfrigérateur.
• Ne mettez jamais en marche un appareil présentant des signes d’endommagements. En cas de doute, consultez votre vendeur ou réparateur. Conformité à la règlementation RoHS (2002 /95 /CE) Ce produit est conforme aux exigences de la norme RoHS concernant les équipements électriques et électroniques pour les substances suivantes : plomb, cadmium, mercure, chrome hexavalent, chromium, Polybromo biphényl (PBB) et Polybromo Diphényléther (PBDE). FR electrolux 95 À lire impérativement pour votre sécurité ! Lisez attentivement et complètement ces précautions de sécurité avant de mettre en service l’appareil. Veuillez conserver ce guide d’utilisation pour vous y référer dans le futur. Avertissement ! Indique un risque de danger de mort ou de blessure grave. Attention ! Indique un risque de blessure corporelle ou d’endommagement de l’appareil. Autres symboles NE PAS enlever ni démonter ! À NE PAS FAIRE... Débrancher de la prise secteur ! À respecter impérativement ! Attention !
• Si le cordon secteur est endommagé, il doit être remplacé par un cordon d’origine. L’opération doit être effectuée par un technicien qualifié du service après-vente pour éviter tout choc électrique.

• L’appareil doit être positionné de manière à ce que la prise reste accessible. Avertissement Ne laissez jamais le réfrigérateur lui-même ni d’autres objets (lourds) écraser le cordon d’alimentation. Ne tordez pas exagérément le cordon d’alimentation. Si le cordon d’alimentation est endommagé ou dénudé, il peut provoquer un incendie ou un choc électrique. Ne branchez pas plusieurs appareils sur une même prise murale. Risque de surchauffe et d’incendie. Utilisez une prise de terre réservée au réfrigérateur. Ne manipulez jamais le cordon d’alimentation avec les mains humides. Risque de choc électrique. N’utilisez jamais un cordon ni une fiche électrique endommagés. Ne branchez pas le réfrigérateur sur une prise murale mal fixée. Risque d’incendie, de choc électrique ou de blessure grave. Reliez le réfrigérateur à la terre. Vérifiez que la prise murale est reliée à la terre. Risque de choc électrique. Ne tirez jamais sur le fil pour débrancher le réfrigérateur. Saisissez fermement sa fiche électrique et tirez-la. Branchez la fiche dans la prise murale de telle sorte que le cordon soit orienté vers le bas. S’il est orienté vers le haut, il risque d’être tordu exagérément ou endommagé, ce qui peut provoquer un choc électrique ou un incendie. Évitez d’installer le réfrigérateur sur un sol mouillé ou dans une pièce très humide. Il risque d’être moins bien isolé, ce qui peut provoquer un choc électrique. 96 electrolux FR Avertissement Ne faites jamais passer le cordon d’alimentation au-dessus d’un appareil de chauffage et ne le mettez pas en contact avec un appareil de chauffage. Le cordon risque d’être endommagé et de provoquer un choc électrique. Vérifiez qu’il n’y a pas de jeu dans la fiche branchée dans la prise murale. Elle risque d’être moins bien isolée et de provoquer un choc électrique. Ne versez ni ne pulvérisez jamais d’eau dans le réfrigérateur (ni à l’intérieur, ni à l’extérieur). Il risque d’être moins bien isolé et de provoquer un choc électrique. Ne placez jamais de récipients contenant de l’eau ni aucun autre liquide sur le dessus du réfrigérateur. De l’eau risque de tomber dans le réfrigérateur et de provoquer un choc électrique ou de l’endommager. Ne laissez pas les enfants se suspendre aux portes du réfrigérateur. Il risque de tomber sur eux et de les blesser. Ne déplacez ni ne retirez jamais les étagères ni les compartiments s’ils contiennent des aliments ou des récipients. Des récipients lourds (en verre, en métal, etc.) risquent de tomber et de vous blesser, ou de casser les étagères en verre ou d’autres éléments intérieurs. Neréparez, démontez ou modifiez jamais le réfrigérateur vous-même. Risque de blessure corporelle ou d’endommagement de l’appareil.Toute intervention doit être effectuée par une personne qualifiée. Ne stockez ni gaz ni liquides inflammables dans le réfrigérateur. N’utilisez jamais de gaz inflammables, de benzène, d’essence ni d’aérosol à proximité du réfrigérateur. Risque d’incendie, d’explosion ou de blessure corporelle. Si une fuite de gaz est détectée près du réfrigérateur ou dans la cuisine, ventilez immédiatement la pièce sans toucher la fiche électrique ni le réfrigérateur. Ne placez ni médicaments ni échantillons d’analyse nécessitant un contrôle de température strict dans le réfrigérateur. Ne passez jamais les doigts ou les mains sous le réfrigérateur, et plus particulièrement à l’arrière de l’appareil. Vous risqueriez de vous blesser sur les bords coupants des tôles ou de recevoir un choc électrique. Ne remplacez pas le fusible ni l’ampoule d’éclairage vous-même. Faites appel à un technicien. Si le cordon secteur est coupé ou endommagé, appelez le service après-vente immédiatement. Lors de la mise au rebut du réfrigérateur, enlevez le joint des portes. Un enfant peut rester coincé et s’étouffer dans un réfrigérateur abandonné. Respectez cette consigne, même si le réfrigérateur ne doit rester entreposé que quelques jours. FR electrolux 97 ATTENTION Débranchez le réfrigérateur quand il ne doit pas être utilisé pendant une période prolongée. Ne touchez jamais d’aliments ni de récipients, plus particulièrement en métal, avec les mains humides dans le compartiment congélateur. Risque d’engelures et de brûlures par le froid. Ne consommez jamais d’aliments avariés ou détériorés. Les aliments conservés pendant une période prolongée peuvent être avariés ou détériorés. Ne placez jamais de bouteilles ni de récipients en verre dans le compartiment congélateur. Les récipients et les bouteilles en verre peuvent se casser et provoquer des blessures corporelles. Pour déplacer le réfrigérateur couché ou incliné, faites appel à au moins deux personnes pour le tenir (l’une pour tenir les poignées arrière du haut, l’autre pour tenir celle du bas). Le réfrigérateur risque de glisser et de tomber s’il est maintenu par un autre endroit. Soulevez les pieds réglables pour déplacer le réfrigérateur.

• Les pieds réglables peuvent endommager ou rayer le sol. Pour déplacer le réfrigérateur sur une longue distance, fixez fermement les éléments intérieurs avec du ruban adhésif.
• Sinon, ils risquent de s’entrechoquer et de se casser. 98 electrolux FR Guide d’installation Lisez attentivement ces précautions de sécurité avant d’utiliser l’appareil et respectez-les pour votre sécurité. Précautions d’installation et de branchement Afin de prévenir les risques d’incendie, de choc électrique ou de fuite :

1. Ne placez jamais le réfrigérateur sur

un sol humide ou mouillé ou à un emplacement où de l’eau risque de s’accumuler facilement.

2. Vérifiez les points suivants avant de

brancher le réfrigérateur.

• Utilisez impérativement une prise murale reliée à la terre pour brancher le réfrigérateur.
• Ne branchez pas le réfrigérateur avec d’autres appareils sur la même prise.

3. N’utilisez pas de prise adaptateur ni de

4. Ne laissez pas d’appareils lourds écraser

le cordon d’alimentation.

• Si un bruit étrange, une forte odeur chimique, une fumée, etc. s’échappent du réfrigérateur après son branchement, débranchezle immédiatement et appelez un technicien ELECTROLUX.
• Attendez environ 5 minutes avant de rebrancher l’appareil afin de ne pas endommager le compresseur ni ses autres composants électriques.
• Attendez 2 à 3 heures que l’intérieur soit suffisamment froid après le premier branchement pour placer des aliments dans le réfrigérateur. (Une odeur de plastique peut se manifester lorsque le réfrigérateur fonctionne pour la première fois après avoir été branché. Cette odeur s’estompe au fur et à mesure que le réfrigérateur fonctionne et que les portes sont ouvertes et fermées.) Précautions d’utilisation Pour prévenir les risques de blessure corporelle, d’incendie, de choc électrique, etc., lisez attentivement ce guide d’utilisation et conservez-le à proximité pour une référence future. Accessoires Boîtier de filtre Kit d’alimentation en eau Guide d’utilisation FR electrolux 99 Panneau de commande Six mois après la première utilisation le voyant « CHANGE FILTER » s’allume. Après avoir remplacé le filtre, il faut réinitialiser le compteur. Pour cela :

1. Appuyez sur le bouton

2. Appuyez sur le bouton

pendant 3 secondes jusqu’à ce que le voyant s’éteigne. En jouant, les enfants peuvent appuyer sur n’importe quelle touche du panneau de commande, ce qui peut provoquer un dérèglement de l’appareil.

• Pour éviter cela, appuyez sur « LOCK ». Les commandes sont bloquées et les réglages précédents sont conservés.
• Rappuyez sur « LOCK » pendant plus de 3 secondes pour débloquer l’appareil. Vous pouvez choisir EAU, GLACE PILEE, GLACON et VERROUILLAGE FABRIQUE DE GLACE. Le voyant correspondant est alors allumé. Appuyez doucement sur le levier du distributeur avec votre verre, et la glace arrivera au bout de 1 à 2 secondes.
• Si vous placez votre verre trop bas, l’eau ou les glaçons peuvent tomber à côté ou éclabousser.
• Un bruit se fait entendre environ 2 secondes après l’arrivée de la glace lors de la fermeture de la vanne. Ceci est tout à fait normal.
• Attendez 2 à 3 secondes et appuyez à nouveau sur le levier pour obtenir un complément d’eau ou de glace. Pendant le nettoyage de la réserve de glace ou lors d’une non utilisation prolongée, enlevez les glaçons et appuyez sur le bouton pour stopper la production de glace. Remarque ! L’éclairage intérieur du réfrigérateur s’éteint lorsque les portes sont ouvertes depuis plus de 10 minutes.
• Quand la porte du congélateur ou du réfrigérateur est ouverte depuis plus d’une minute, l’alarme de la porte retentit pendant 5 minutes avec un intervalle d’1 minute. 100 electrolux FR Contrôle de la température Quand le réfrigérateur est branché pour la première fois, le mode de température est réglé sur Middle (Milieu). Compartiment congélateur Une pression sur le bouton (RÉG. CONG.) modifie la température comme indiqué sur le schéma ci-dessous. Compartiment réfrigérateur Une pression sur le bouton (RÉG. RÉFR.) modifie la température comme indiqué sur le schéma ci-dessous.

• Changement de température séquentiel

• Changement de température séquentiel Congélation accélérée... Pour accélérer la congélation, appuyez sur le bouton (SUPER CONG.) l’icône « QUICK » (RAPIDE) s’allume et le mode s’enclenche. Appuyez une nouvelle fois sur le bouton pour arrêter ce mode. Refroidissement et réfrigération accélérés Pour accélérer le refroidissement ou la congélation, appuyez sur le bouton (SUPER RÉFR.) ; l’icône « QUICK » (RAPIDE) s’allume et le mode s’enclenche. Appuyez une nouvelle fois sur le bouton pour arrêter ce mode. Attention ! Les aliments conservés dans le réfrigérateur peuvent geler si la température ambiante du réfrigérateur est inférieure à 5 °C. FR electrolux 101 Remplacement des ampoules d’éclairage interne Les ampoules doivent uniquement être remplacées par un technicien qualifié du service après vente. Remplacement des ampoules du réfrigérateur Partie supérieure du réfrigérateur Remplacement des ampoules du congélateur

1. Enlevez les 2 vis du boîtier.

1. Enlevez les 2 vis du boîtier.

2. Tirez le boîtier en pressant le bas.

2. Tirez le boîtier en pressant le bas.

3. Remplacez l’ampoule et effectuez les

opérations inverses pour le remontage.

3. Effectuez les opérations inverses après

avoir changé l’ampoule. 102 electrolux FR Utilisation des équipements intérieurs Illustration des modèles toutes options. Les fonctionnalités varient selon les modèles. FR electrolux 103

• Ne touchez ni ne tenez pas les aliments (ou les récipients) avec les mains humides dans le compartiment congélateur. Risque d’engelures (brûlures par le froid).
• Ne placez pas de médicaments, d’échantillons d’analyse médicale, etc. dans le réfrigérateur.
• Ne placez pas de légumes dans le compartiment produits frais. Ils risquent de geler. Remarque ! Le casier à œufs peut être placé sur une étagère du réfrigérateur si nécessaire. Compartiment du congélateur Pour la conservation des surgelés. (Ne placez pas de crème glacée ni d’aliments destinés à être conservés longtemps dans le compartiment supérieur du congélateur.) Étagère du congélateur (verre trempé) Pour la conservation des produits surgelés (viande, poisson, crèmes glacées, etc.) Bac à aliments séchés du congélateur Pour la conservation prolongée des aliments séchés (calmars séchés, anchois séchés, etc.) Casier à viande du congélateur Pour la conservation de la viande, du poisson et de la volaille emballés dans une feuille d’aluminium ou sous film plastique.

5. Étagère du réfrigérateur (verre trempé)

Pour la conservation des aliments courants.

6. Compartiment à légumes

7. Compartiment à fruits

Pour la conservation des fruits.

8. Compartiment à produits laitiers

Pour la conservation des produits laitiers tels que le beurre et le fromage.

9. Compartiment du réfrigérateur

Pour la conservation réfrigérée des aliments, du lait, des jus de fruit, des bouteilles de bière, etc.

10. Cave à vin (Option)

11. Zone froide « magique » (Option)

Reportez-vous à la page 10.

12. Compartiment à boissons (Sur certains

modèles uniquement) Pour l’utilisation fréquente des cannettes, de l’eau de table, des boissons, etc. Conseils pour la conservation des aliments Lavez bien les aliments avant de les conserver. Faites attention avec les fruits tropicaux tels que les bananes, les ananas et les tomates, car ils peuvent se détériorer facilement à basse température. Subdivisez et séparez les aliments en portions aussi petites que possible. Laissez suffisamment d’espace autour des aliments. S’ils sont trop tassés ou trop proches les uns des autres, l’air froid ne peut plus circuler et le pouvoir de réfrigération diminue. Placez les aliments qui contiennent de l’eau ou à forte teneur en humidité sur le devant des étagères (à proximité de la porte).

• S’ils sont placés à proximité de la conduite d’air froid, ils risquent de geler. N’oubliez jamais de couvrir ou d’emballer les aliments afin d’empêcher l’apparition d’odeurs. Attendez que les aliments chauds ou brûlants aient suffisamment refroidi avant de les placer au réfrigérateur afin de réduire la consommation d’électricité et d’augmenter le pouvoir de réfrigération. 104 electrolux FR Zone froide « magique » (Option) Contrôle graphique de la zone froide et contrôle des fonctions Lors du premier raccordement au secteur le voyant s’affiche par défaut sur OFF. Vous pouvez choisir dans l’ordre « OFF » « VEGETABLE » « FISH » ou « MEAT » en appuyant sur le bouton « SELECT ». Étape Affichage OFF

FISH -1º MEAT -3º Les voyants et les températures vous indiquent l’option choisie.

• La température affichée est indicative. La température réelle à l’intérieur du bac peut être différente. Utilisation du Distributeur Choisissez EAU / GLACE PILEE / GLACONS selon votre désir et appuyez avec votre verre sur le levier POUSSER. Appuyez sur la touche pour choisir EAU et le VOYANT s’allume. Appuyez sur la touche pour choisir GLACONS et le VOYANT s’allume. Appuyez sur la touche pour choisir GLACE PILEE et le VOYANT s’allume. Lorsque [GLACONS] ou [GLACE PILEE] s’affichent, retirez doucement votre verre pour libérer le levier dès que vous avez rempli votre récipient à moitié (sinon la glace continuera à descendre et le verre risque de déborder ou le distributeur de se bloquer.) Attention !
• Évitez d’utiliser des verres fragiles ou en cristal pour vous servir des glaçons.
• Pour votre sécurité, n’introduisez jamais les doigts ou des ustensiles à l’intérieur du distributeur.
• Si la glace présente une couleur anormale, cessez d’utiliser le distributeur et appelez le S A V.
• Une heure après que [GLACONS] ou [GLACE PILEE] se sont affichés, le mode de sélection retourne automatiquement à la position EAU. EAU GLACE PILEE GLACONS FR electrolux 105 Utilisation de la fabrique de glace automatique
• Environ 10 glaçons sont fabriqués en même temps, et cela 7 à 8 fois par jour. Si la réserve est pleine, la fabrique s’arrête.
• Un bruit se produit lorsque les glaçons tombent dans la réserve. Cela est tout à fait normal.
• Afin d’éviter la formation de mauvaises odeurs, nettoyez régulièrement la réserve à glaçons.
• Si la quantité de glace contenue dans le bac à glaçons n’est pas suffisante, la distribution de glace ne sera pas assurée. Attendez environ une journée avant de produire davantage de glace.
• Si la distribution de glace ne se produit pas normalement, assurez-vous que le distributeur n’est pas bloqué. Quand la fabrique ne fonctionne pas

1. Si les glaçons sont bloqués et ne sortent

• Sortez la réserve et séparez les glaçons.
• Si la quantité d’eau est insuffisante et a besoin d’être ajustée, appelez le S A V.

2. En cas de coupure d’électricité

• Les glaçons de la réserve peuvent fondre et couler dans le congélateur. Si une longue coupure est prévue, retirez la réserve de glace, videz les glaçons et remettez la réserve en place. Remarque ! Ne rajoutez pas de glaçons provenant d’un autre appareil : n’utilisez que ceux qui sont fabriqués par ce réfrigérateur. 106 electrolux FR Entretien et nettoyage Débranchez l’appareil au préalable !

Illustration des modèles toutes options. 1 Compartiment à produits laitiers

• Couvercle du compartiment à produits laitiers : ouvrez légèrement le couvercle, maintenez les deux extrémités et poussez vers la gauche pour l’enlever.
• Compartiment à produits laitiers : maintenez les deux extrémités et tirez vers le haut pour l’enlever. 2 Réserve de glace
• Démontage : soulevez le boîtier vers l’avant pour l’enlever.
• Remise en place : glissez dans les rainures et poussez jusqu’au fond. Si vous n’arrivez pas à l’insérer correctement, ressortez-le, déplacez le ressort dans la boîte ou faites tourner le mécanisme d’un quart de tour et remettez-le en place. Ne stockez pas les glaçons trop longtemps. FR electrolux 107 3 Compartiments du congélateur et du réfrigérateur
• Maintenez les deux extrémités et soulevez. 4 Étagères du congélateur et du réfrigérateur
• Ouvrez suffisamment les portes, puis tirez les étagères vers l’avant. Casier à légumes et casier à fruits Comment nettoyer Équipement intérieur

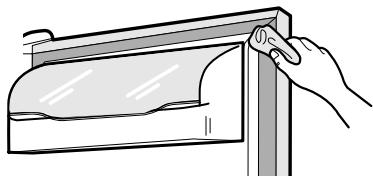

• Utilisez un chiffon doux, de l’eau et un détergent neutre pour le nettoyage. Joint des portes
• Utilisez un chiffon doux et un détergent neutre.

• Tirez vers l’avant et soulevez légèrement pour l’enlever. Support du distributeur
• Enlevez régulièrement la grille d’écoulement et nettoyez la tablette. (L’eau ne s’écoule pas toute seule : il faut vider le bac). Remarque ! N’utilisez jamais d’autres appareils électriques à l’intérieur du réfrigérateur. Risque de choc électrique ou d’incendie. Attention ! Pour votre sécurité, appuyez une fois sur (VERROUILLAGE FABRIQUE DE GLACE) lorsque vous nettoyez (enlevez & remplacez) le dispositif de stockage des glaçons.
• Attention à ne pas vous blesser lors du nettoyage de la réserve. Arrière (compartiment moteur)

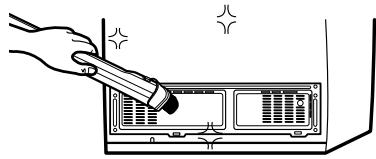

• Éliminez la poussière de la grille à l’aide d’un aspirateur au moins une fois par an. Attention ! N’utilisez jamais d’essence, de benzène, de diluant, etc. sous peine d’endommager la surface des éléments. 108 electrolux FR Avant d’appeler un technicien... Veuillez consulter les conseils de dépannage suivants avant d’appeler un technicien ! Problème Il ne fait jamais froid à l’intérieur. La congélation et la réfrigération ne sont pas satisfaisantes. Point à contrôler
• Le réfrigérateur est-il débranché ?
• La température est-elle réglée sur LOW MODE (Faible) ?
• Le réfrigérateur est-il exposé à la lumière directe du soleil ou y a-t-il un appareil de chauffage à proximité ?
• L’arrière du réfrigérateur est-il trop proche du mur ? Les aliments gèlent dans le réfrigérateur.

• Réglez la température sur MIDDLE (Milieu) ou High (Fort).
• Déplacez le réfrigérateur à l’écart de la lumière directe du soleil et de tout appareil de chauffage.
• Laissez un espace suffisant (au moins 10 cm) entre l’arrière du réfrigérateur et le mur.

• La température est-elle réglée sur STRONG (Fort) ?

• Réglez la température sur MIDDLE (Milieu) ou Low (Faible).

• La température ambiante estelle trop basse ?

• Les aliments peuvent geler si la température ambiante est inférieure à 5 °C. Entreposez-les dans un endroit où la température est supérieure à 5 °C.

• Des aliments à forte teneur en humidité sont-ils placés à proximité de la conduite d’air froid ? Le réfrigérateur fait un bruit étrange. Action
• Branchez le réfrigérateur.

• Placez les aliments à forte teneur en humidité sur l’avant des étagères, à proximité de la porte.

• Le sol sur lequel repose le réfrigérateur est-il inégal ?

• Déplacez le réfrigérateur à un endroit où le sol est nivelé.

• L’arrière du réfrigérateur est-il trop proche du mur ?

• Laissez un espace suffisant.

• D’autres objets sont-ils en contact avec le réfrigérateur ? Odeurs ou émanations nauséabondes provenant de l’intérieur.

• Les aliments sont-ils conservés sans couvercle ou sans emballage ?
• Les étagères et les compartiments ont-ils été salis par des aliments ?
• Les aliments sont-ils conservés trop longtemps ?

• Couvrez les aliments ou emballezles.
• Nettoyez-les régulièrement. Quand les odeurs s’imprègnent, il est difficile de les éliminer.
• Ne conservez pas les aliments pendant une période prolongée.
• Un réfrigérateur n’est pas un conservateur à aliments parfait ni permanent. FR electrolux 109 Une anomalie ? Ne vous inquiétez pas. Voici la réponse Anomalie Explication Chaleur La façade avant et les parois du réfrigérateur chauffent.

• Des canalisations (conduites réfrigérantes) sont placées sous la surface afin d’empêcher la formation d’humidité. Porte difficile à ouvrir Les portes ne s’ouvrent pas facilement.

• Quand la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l’air chaud se faufile à cause de la différence de pression. Dans pareil cas, attendez une minute avant de rouvrir la porte. Bruit étrange De l’eau semble couler dans le réfrigérateur.

• Quand le compresseur se lance ou s’arrête, le liquide réfrigérant qui coule dans les conduites peut faire du bruit.
• Le dégivrage de l’eau peut également faire un tel bruit. (Ce réfrigérateur est équipé d’un système de dégivrage automatique.) Des craquements se font entendre

• Lorsque les éléments intérieurs se rétractent ou se dilatent en raison des changements de température, par exemple lorsque l’intérieur se refroidit ou que la porte est ouverte, de tels bruits peuvent se faire entendre. Bruit de fond ou bourdonnement

• Le compresseur ou les ventilateurs de circulation d’air peuvent provoquer un bruit de fonctionnement. (Si le réfrigérateur n’est pas à niveau, ce bruit peut être plus fort.) Givre et conden sation Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des récipients dans les compartiments congélateur et réfrigérateur. Du givre et/ou de la condensation peuvent se former dans les cas suivants :
• Quand la température est élevée et/ou l’humidité forte autour du réfrigérateur. Condensation sur le couvercle de l’éclairage intérieur.

• L’ampoule d’éclairage dégage de la chaleur quand elle est allumée. Quand les portes restent ouvertes trop longtemps, de la condensation peut se former sur le couvercle de l’éclairage à cause de la différence de température. Condensation à la surface du carénage.

• Dans pareil cas, l’humidité ambiante est très élevée autour du réfrigérateur et s’accumule à la surface pour former de la condensation.

• Quand les portes restent ouvertes longtemps.
• Quand des aliments à forte teneur en humidité ne sont pas couverts ni emballés. – Le même phénomène se produit quand on verse de l’eau froide dans un récipient en verre et que de la condensation se forme à la surface. 110 electrolux FR Préparation à l’installation Vérifiez d’abord que le réfrigérateur passe par l’embrasure de la porte. Dimensions (y compris les poignées) (Largeur x Profondeur x Hauteur) 903 mm x 721,5 mm x 1 790 mm FR electrolux 111 Trouvez un emplacement d’installation adapté Laissez suffisamment d’espace entre l’arrière du réfrigérateur et le mur afin que l’air puisse circuler librement. Entretoises

N’exposez pas le réfrigérateur au rayonnement direct du soleil. Important ! « Placez les entretoises fournies dans les logements prévus à cet effet au dos de l’appareil et vissez-les. Cela garantira qu’il y ait une distance minimum entre l’appareil et le mur. » Remontage de la porte du congélateur

1. Enfilez le tuyau dans l’axe de la charnière

inférieure (modèles avec distributeur seulement). Placez le bas de la porte du congélateur dans l’axe de la charnière inférieure. Remarque ! Quand l’emplacement d’installation est prêt, suivez les instructions d’installation. Si la température ambiante dans laquelle le réfrigérateur fonctionne est basse (inférieure à 5 °C), les aliments peuvent geler et le réfrigérateur peut fonctionner anormalement.

2. Insérez verticalement l’orifice inférieur de

la porte du congélateur directement dans l’ergot de la charnière inférieure.

3. Refermez la porte et insérez l’ergot de

la charnière supérieure dans l’orifice supérieur de la porte du congélateur. (Insérez d’abord l’arrière de la charnière dans la rainure de l’élément saillant, puis faites-la rentrer dans l’orifice supérieur de la porte.) Remontage de la porte du réfrigérateur

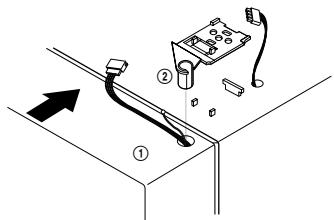

1. Insérez verticalement l’orifice inférieur de

la porte du réfrigérateur dans l’ergot de la charnière inférieure.

4. Vissez le système de fixation de la

charnière jusqu’à la butée. Connectez les faisceaux électriques et vissez le fil de terre.

2. Refermez la porte et insérez l’ergot de

la charnière supérieure dans l’orifice supérieur de la porte du réfrigérateur. (Insérez d’abord l’arrière de la charnière dans la rainure de l’élément saillant, puis faites-la rentrer dans l’orifice supérieur de la porte.)

5. Insérez profondément le tuyau dans le

raccord. (Modèles avec distributeur seulement)

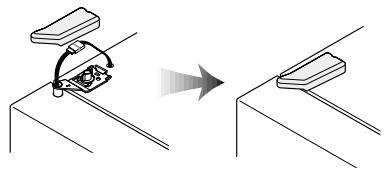

3. Vissez le système de fixation de la

charnière jusqu’à la butée. Connectez les faisceaux électriques et vissez le fil de terre. Cliquez et vissez le cache de la charnière supérieure.

FR electrolux 113 Si le réfrigérateur ne passe pas par l’embrasure de la porte, procédez comme suit Démontage de la porte du congélateur Enlevez d’abord le cache inférieur avant, s’il est attaché.

1. Enlevez d’abord le collier à gauche du

raccord, maintenez le raccord et enlevez le tuyau de gauche. (Modèles avec distributeur seulement)

2. Dévissez le cache de la charnière

supérieure à l’aide d’un tournevis.

Démontage de la porte du réfrigérateur

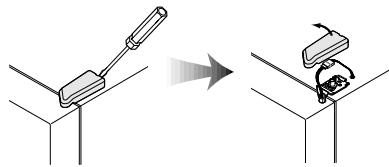

1. Dévissez le cache de la charnière

supérieure à l’aide d’un tournevis. Insérez un tournevis fin dans la fente latérale du cache pour l’enlever.

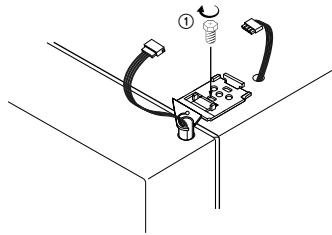

2. Dévissez le système de fixation de 3

ou 4 tours. Déconnectez les faisceaux électriques.

3. Dévissez le système de fixation de 3

ou 4 tours. Déconnectez les faisceaux électriques.

3. Soulevez la partie avant de la charnière

pour enlever la porte. (Attention : la porte peut tomber quand la charnière est enlevée.)

4. Soulevez la partie avant de la charnière

pour enlever la porte. (Attention : la porte peut tomber quand la charnière est enlevée.)

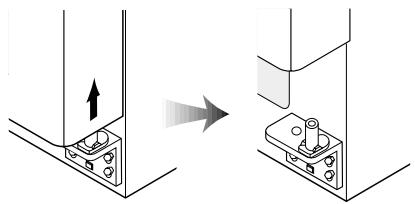

4. Soulevez la porte pour l’enlever.

5. Attention à ne pas détériorer le circuit

d’arrivée d’eau en enlevant la porte. 114 electrolux FR Mise à niveau du réfrigérateur et ajustementdes portes (si nécessaire) Le réfrigérateur doit être à niveau pour assurer un fonctionnement optimal et se présenter correctement. (Quand le sol sur lequel le réfrigérateur repose est inégal, les portes du congélateur et du réfrigérateur ne sont pas alignées.) Si la porte du congélateur est plus basse que celle du réfrigérateur... Insérez un tournevis (plat) dans l’une des fentes du pied réglable de gauche (bas du congélateur) et faites tourner le pied dans le sens des aiguilles d’une montre jusqu’à ce que la porte soit alignée. (Vissez pour faire remonter la porte du congélateur ; dévissez pour la faire descendre.) Si la porte du réfrigérateur est plus basse que celle du congélateur... Insérez un tournevis (plat) dans l’une des fentes du pied réglable de droite(bas du réfrigérateur) et faites tourner le pied dans le sens des aiguilles d’une montre jusqu’à ce que la porte soit alignée. (Vissez pour faire remonter la porte du réfrigérateur ; dévissez pour la faire descendre.) Fixation du cache frontal Après avoir installé le réfrigérateur et/ou aligné les portes, fixez le cache frontal à l’aide des vis fournies. (Enlevez d’abord les vis situées sur le panneau inférieur avant. Cliquez et vissez le cache). Attention ! L’avant du réfrigérateur doit être légèrement plus haut que l’arrière pour faciliter la fermeture des portes, mais si les pieds réglables ont été trop surélevés pour aligner les portes, au point que l’avant du réfrigérateur est trop haut par rapport à l’arrière, la porte peut être difficile à ouvrir. FR electrolux 115 Installation de l’arrivée d’eau (modèles avec distributeur seulement)

1. La pression d’eau doit être au minimum

de 2,0~12,5 bars pour que la fabrique de glace fonctionne.

• Pour vérifier, remplissez un verre de 180 cc : si le temps de remplissage est inférieur à 10 secondes, la pression est correcte.

2. Lors de l’installation des tuyaux d’arrivée

d’eau, évitez un endroit trop chaud.

3. Le filtre est uniquement un filtre à

impuretés : il ne désinfecte pas et ne tue pas les bactéries et les microbes.

4. Si la pression est insuffisante, consultez

5. La durée de vie du filtre dépend des

conditions d’utilisation. Toutefois, il est recommandé de le changer au moins deux fois par an.

• Choisissez de fixer le filtre dans un endroit facile d’accès pour simplifier son remplacement.

6. Après installation du circuit d’alimentation

en eau, choisissez WATER (EAU) sur le panneau de contrôle et maintenez cette Procédure d’installation(modèles avec distributeur seulement)

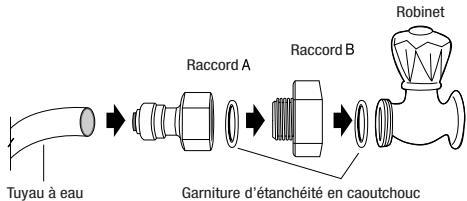

1. Raccordement au robinet

Robinet Raccord Raccord touche appuyée pendant 2~3 minutes pour remplir le réservoir d’eau.

7. Utilisez de la bande adhésive pour

l’étanchéité des raccords etéviter les fuites d’eau.

8. L’appareil doit être raccordé à une arrivée

Vérifiez les pièces ci-dessous pour installer l’alimentation en eau, si d’autres pièces sont nécessaires adressez-vous à votre installateur. Joint Connector Raccord (3014454520) Vis x 4ea (7112401211) Boîtier de filtre (3019974100) (3012020700) Collier A x 3ea

Tuyau d’eau A/B (A(A:3019503200 : 3019503200 B : 3019503300) B:3019503300) Placez la rondelle en caoutchouc dans le raccord et vissez-la au robinet d’eau.

2. Préparation à l’installation du filtre

• Mesurez approximativement la distance entre le filtre et le tuyau d’eau,coupez le tuyau du filtre bien droit.
• Reliez les tuyaux au filtre comme indiqué sur le schéma. Tuyau à eau Garniture d’étanchéité en caoutchouc Figure A Attention à laisser une longueur suffisante avant de couper. Robinet de profil Robinet Raccord Raccord Tuyau d’eau Boîtier de filtre Angle droit Tuyau à eau Garniture d’étanchéité en caoutchouc Figure B Profil de référence 116 electrolux FR

3. Ôter les substances dans le filtre

• Ouvrez l’arrivée d’eau et vérifiez si l’eau sort correctement.
• Vérifiez si la vanne est bien ouverte au cas où l’eau ne coule pas.
• Laissez la vanne ouverte jusqu’à ce que l’eau coule. – Au début, l’eau peut contenir des substances du filtre dues à la fabrication. Placez le tube comme indiqué sur le schéma. Tuyau Waterd’eau Tube Water Tuyau d’eau Tube Nut Écrou Robinet Tuyau d’eau Tuyau d’eau profil de référence Water Valve Vanne d’eau Raccord Eau

4. Fixez le boîtier du filtre

• Vissez et serrer le boîtier (à droite et à gauche du boîtier) à l’arrière du réfrigérateur. – Si le support n’est pas bien fixé, enlevez le papier sur la bande autocollante et refixez.
• Insérez le boîtier dans le support.

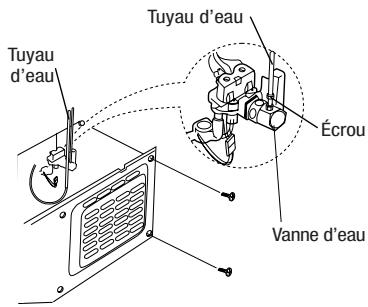

5. Raccordement du tuyau d’eau au

• Enlevez le capot de la boîte de raccordement en bas à l’arrière del’appareil.
• Faites glisser l’écrou sur le tube (attention au sens).
• Insérez le tuyau dans la vanne, serrez l’écrou. (La vanne se trouve à droite dans le boîtier de raccordement.)
• Vérifiez si les tuyaux ont du jeu ou s’il y a des fuites, dans ce cas refaites les serrages.
• Remettez en place le boîtier de raccordement. (Le tuyau d’eau doit se trouver entre la rainure en bas du réfrigérateur et le capot du boîtier de raccordement.)

6. Fixez le tuyau d’eau.

• Fixez le tuyau avec le collier A.
• Vérifiez si le tube est plié ou tordu, si tel est le cas refixez-le correctement pour éviter toute fuite d’eau. CollierAA Fastener Waterd’eau Tube Tuyau

7. Quand le raccordement est terminé.

• Branchez le réfrigérateur et appuyez sur la touche WATER (EAU) pendant 2~3 minutes pour vider l’air du circuit et les résidus de fabrication.
• Vérifiez à nouveau sur l’ensemble du circuit qu’il n’y a pas de fuites ; si besoin replacez les tuyaux et ne bougez plus l’appareil. Connector Raccord Tuyau Waterd’eau Tube Tap Robinet EL electrolux 117 Περιεχόμενα Βεβαιωθείτε ότι τηρείτε τις οδηγίες για λόγους ασφαλείας!__ __ __ __ __ __ __ __ __ __ __ __ __ __ __3 Οδηγός εγκατάστασης __ __ __ __ __ __ __ __ __ __ __6 Χειριστήριο _ __ __ __ __ __ __ __ __ __ __ __ __ __ __7 Ρύθμιση της θερμοκρασίας _ __ __ __ __ __ __ __ __ __8 Πώς να αλλάξετε τον εσωτερικό λαμπτήρα __ __ __ __ __9 Πώς να χρησιμοποιήσετε τα εσωτερικά τμήματα __ __ _10 Magic cool zone (προαιρετική) _ __ __ __ __ __ __ __ _12 Πώς να χρησιμοποιήσετε την παροχή κρύου νερού και πάγου __ __ __ __ __ __ __ __ __ __ __ __ _12 Πώς να χρησιμοποιήσετε την αυτόματη παγομηχανή _ _13 Φροντίδα & καθαρισμός _ __ __ __ __ __ __ __ __ __ _14 Πριν καλέσετε για σέρβις... __ __ __ __ __ __ __ __ __ _16 Κάτι δεν πάει καλά; Μην ανησυχείτε. Εδώ θα βρείτε την απάντηση __ __ __ __ __ __ __ __ __ __ __ __ __ _17 Προετοιμασία εγκατάστασης_ __ __ __ __ __ __ __ __ _18 Εάν το ψυγείο δεν μπορεί να περάσει από μια πόρτα κατά την εγκατάσταση, κάντε τα εξής _ __ __ __ _21 Οριζοντίωση του ψυγείου & ρύθμιση των θυρών (εάν απαιτείται) _ __ __ __ __ __ __ __ __ __ __ __ __ _22 Απόρριψη χρησιμοποιημένου ηλεκτρικού & ηλεκτρονικού εξοπλισμού Η σημασία του συμβόλου επί του προϊόντος, των εξαρτημάτων του ή της συσκευασίας του υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να συγκαταλέγεται στα συνήθη οικιακά απορρίμματα. Απορρίπτετε αυτόν τον εξοπλισμό στο σχετικό σημείο συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών απορριμμάτων. Στην Ευρωπαϊκή Ένωση και σε άλλες Ευρωπαϊκές χώρες: υπάρχουν ξεχωριστά συστήματα συλλογής για τα χρησιμοποιημένα ηλεκτρικά και ηλεκτρονικά προϊόντα. Εξασφαλίζοντας την κατάλληλη απόρριψη αυτής της συσκευής, συμβάλλετε στην πρόληψη δυνητικά επιβλαβών συνθηκών για το περιβάλλον και την υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα. Η ανακύκλωση των υλικών συμβάλλει στη διατήρηση των φυσικών πόρων του πλανήτη. Επομένως, μην απορρίπτετε τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές σας μαζί με τα συνήθη οικιακά απορρίμματα. Για πιο λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με την τοπική αρχή για την αποκομιδή απορριμμάτων ή με το κατάστημα από όπου αγοράσατε τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ (μόνο για τα μοντέλα R-600a) Η συσκευή αυτή περιέχει ορισμένη ποσότητα ισοβουτανίου (R600a) ως ψυκτικό υγρό, ένα φυσικό αέριο με υψηλό επίπεδο περιβαλλοντικής συμβατότητας, το οποίο, ωστόσο, είναι εύφλεκτο. Κατά τη μεταφορά και εγκατάσταση της συσκευής, πρέπει να φροντίσε ώστε κανένα μέρος του ψυκτικού κυκλώματος να μην υποστεί ζημιά. Η εκτόξευση ψυκτικού υγρού από τις σωληνώσεις ενέχει τον κίνδυνο ανάφλεξης ή τραυματισμού των ματιών. Εάν ανιχνευτεί διαρροή, αποφύγετε τις γυμνές φλόγες ή τις πιθανές πηγές ανάφλεξης και αερίστε το χώρο που βρίσκεται η συσκευή για αρκετά

Les ampoules utilisées dans cet appareil sont spéciales et dédiées uniquement à un usage avec des appareils ménagers. Elles ne peuvent pas être employées pour éclairer une habitation ! Utilisez une ampoule de puissance similaire et spécifiquement conçue pour les appareils ménagers pour remplacer celle usagée.
