ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ENL60812X AEG-ELECTROLUX

• Vérifiez à nouveau sur l’ensemble du circuit qu’il n’y a pas de fuites ; si besoin replacez les tuyaux et ne bougez plus l’appareil. Connector Raccord Tuyau Waterd’eau Tube Tap Robinet EL electrolux 117 Περιεχόμενα Βεβαιωθείτε ότι τηρείτε τις οδηγίες για λόγους ασφαλείας!__ __ __ __ __ __ __ __ __ __ __ __ __ __ __3 Οδηγός εγκατάστασης __ __ __ __ __ __ __ __ __ __ __6 Χειριστήριο _ __ __ __ __ __ __ __ __ __ __ __ __ __ __7 Ρύθμιση της θερμοκρασίας _ __ __ __ __ __ __ __ __ __8 Πώς να αλλάξετε τον εσωτερικό λαμπτήρα __ __ __ __ __9 Πώς να χρησιμοποιήσετε τα εσωτερικά τμήματα __ __ _10 Magic cool zone (προαιρετική) _ __ __ __ __ __ __ __ _12 Πώς να χρησιμοποιήσετε την παροχή κρύου νερού και πάγου __ __ __ __ __ __ __ __ __ __ __ __ _12 Πώς να χρησιμοποιήσετε την αυτόματη παγομηχανή _ _13 Φροντίδα & καθαρισμός _ __ __ __ __ __ __ __ __ __ _14 Πριν καλέσετε για σέρβις... __ __ __ __ __ __ __ __ __ _16 Κάτι δεν πάει καλά; Μην ανησυχείτε. Εδώ θα βρείτε την απάντηση __ __ __ __ __ __ __ __ __ __ __ __ __ _17 Προετοιμασία εγκατάστασης_ __ __ __ __ __ __ __ __ _18 Εάν το ψυγείο δεν μπορεί να περάσει από μια πόρτα κατά την εγκατάσταση, κάντε τα εξής _ __ __ __ _21 Οριζοντίωση του ψυγείου & ρύθμιση των θυρών (εάν απαιτείται) _ __ __ __ __ __ __ __ __ __ __ __ __ _22 Απόρριψη χρησιμοποιημένου ηλεκτρικού & ηλεκτρονικού εξοπλισμού Η σημασία του συμβόλου επί του προϊόντος, των εξαρτημάτων του ή της συσκευασίας του υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να συγκαταλέγεται στα συνήθη οικιακά απορρίμματα. Απορρίπτετε αυτόν τον εξοπλισμό στο σχετικό σημείο συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών απορριμμάτων. Στην Ευρωπαϊκή Ένωση και σε άλλες Ευρωπαϊκές χώρες: υπάρχουν ξεχωριστά συστήματα συλλογής για τα χρησιμοποιημένα ηλεκτρικά και ηλεκτρονικά προϊόντα. Εξασφαλίζοντας την κατάλληλη απόρριψη αυτής της συσκευής, συμβάλλετε στην πρόληψη δυνητικά επιβλαβών συνθηκών για το περιβάλλον και την υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα. Η ανακύκλωση των υλικών συμβάλλει στη διατήρηση των φυσικών πόρων του πλανήτη. Επομένως, μην απορρίπτετε τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές σας μαζί με τα συνήθη οικιακά απορρίμματα. Για πιο λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με την τοπική αρχή για την αποκομιδή απορριμμάτων ή με το κατάστημα από όπου αγοράσατε τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ (μόνο για τα μοντέλα R-600a) Η συσκευή αυτή περιέχει ορισμένη ποσότητα ισοβουτανίου (R600a) ως ψυκτικό υγρό, ένα φυσικό αέριο με υψηλό επίπεδο περιβαλλοντικής συμβατότητας, το οποίο, ωστόσο, είναι εύφλεκτο. Κατά τη μεταφορά και εγκατάσταση της συσκευής, πρέπει να φροντίσε ώστε κανένα μέρος του ψυκτικού κυκλώματος να μην υποστεί ζημιά. Η εκτόξευση ψυκτικού υγρού από τις σωληνώσεις ενέχει τον κίνδυνο ανάφλεξης ή τραυματισμού των ματιών. Εάν ανιχνευτεί διαρροή, αποφύγετε τις γυμνές φλόγες ή τις πιθανές πηγές ανάφλεξης και αερίστε το χώρο που βρίσκεται η συσκευή για αρκετά

• Για να αποφύγετε τη δημιουργία ενός εύφλεκτου μίγματος αερίου-αέρα, εάν παρουσιαστεί διαρροή στο ψυκτικό κύκλωμα, το μέγεθος του χώρου στον οποίο επιτρέπεται να βρίσκεται η συσκευή εξαρτάται από την ποσότητα του χρησιμοποιούμενου ψυκτικού υγρού. Ο χώρος πρέπει να είναι 1m3 για κάθε 8 g ψυκτικού υγρού R600a που υπάρχει στη συσκευή. Η ποσότητα ψυκτικού υγρού αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών εντός της συσκευής.
• Μη θέτετε ποτέ σε λειτουργία μια συσκευή που παρουσιάζει κάποιες ενδείξεις βλάβης. Εάν έχετε αμφιβολία, συμβουλευτείτε τον εμπορικό μας αντιπρόσωπο. Συμμόρφωση με RoHS (Οδηγία 2002/95/ΕΚ) Αυτή η φιλική προς το περιβάλλον συσκευή δεν περιέχει τις ουσίες υπό περιορισμό βάσει της Οδηγίας RoHS της ΕΕ (Pb, Hg, Cd, Cr6+, PBB και PBDE). 118 electrolux EL Βεβαιωθείτε ότι τηρείτε τις οδηγίες για λόγους ασφαλείας! Διαβάστε το σύνολο αυτών των οδηγιών ασφαλείας προσεκτικά πριν από τη χρήση της συσκευής. Διατηρείτε πρόχειρο αυτόν τον οδηγό χρήσης για μελλοντική αναφορά. Προειδοποίηση! Υποδεικνύει την πιθανότητα κινδύνου θανάτου ή σοβαρού τραυματισμού. Προσοχή! Υποδεικνύει την πιθανότητα κινδύνου ατυχήματος ή υλικής ζημιάς. Άλλα σήματα ΜΗΝ αφαιρείτε ή αποσυναρμολογείτε! ΑΠΑΓΟΡΕΥΕΤΑΙ ... Βεβαιωθείτε ότι έχετε αποσυνδέσει τη συσκευή από την πρίζα (παροχή)! Βεβαιωθείτε ότι τηρείτε τις οδηγίες!

• Εάν το ηλεκτρικό καλώδιο έχει υποστεί φθορές, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο του σέρβις ή αντίστοιχα ειδικευμένο άτομο, ώστε να αποφευχθεί ο κίνδυνος.
• Η συσκευή πρέπει να τοποθετηθεί κατά τρόπο που να υπάρχει εύκολη πρόσβαση στο βύσμα. Προειδοποίηση Μην επιτρέπετε ποτέ τη σύνθλιψη του καλωδίου από το ίδιο το ψυγείο ή από άλλα (βαριά) αντικείμενα. Μην κάμπτετε ποτέ υπερβολικά το καλώδιο Εάν το καλώδιο έχει υποστεί ζημιά ή αποφλοίωση της μόνωσης, υπάρχει κίνδυνος πυρκαγιάς και ηλεκτροπληξίας. Μη συνδέετε πολλές συσκευές στην ίδια επιτοίχια παροχή (πρίζα). Μπορεί να προκληθεί υπερθέρμανση ή/και πυρκαγιά. Χρησιμοποιήστε μια αποκλειστική πρίζα γείωσης για το ψυγείο. Μην κρατάτε ποτέ το καλώδιο ρεύματος ή το βύσμα με υγρά ή βρεγμένα χέρια. Υπάρχει κίνδυνος ηλεκτροπληξίας. Μη χρησιμοποιείτε ποτέ ένα κατεστραμμένο καλώδιο ή βύσμα, ή μια χαλαρή πρίζα Υπάρχει κίνδυνος πρόκλησης πυρκαγιάς, ηλεκτροπληξίας ή σοβαρού τραυματισμού. Βεβαιωθείτε ότι υπάρχει γείωση. Ελέγξτε εάν η επιτοίχια πρίζα είναι γειωμένη. Υπάρχει κίνδυνος ηλεκτροπληξίας. Μην πραγματοποιείτε ποτέ την αποσύνδεση τραβώντας μόνο το καλώδιο ρεύματος. Πρέπει πάντα να κρατάτε το βύσμα σφικτά. Φροντίστε το καλώδιο στην έξοδο του βύσματος να κατευθύνεται προς τα κάτω. Εάν κατευθύνεται προς τα επάνω, το καλώδιο κοντά στο βύσμα λυγίζει και μπορεί να καταστραφεί, κάτι που μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Μην εγκαθιστάτε το ψυγείο σε υγρό δάπεδο ή σε χώρο με υπερβολική υγρασία. Η ηλεκτρική μόνωση εξασθενεί, με αποτέλεσμα κίνδυνο ηλεκτροπληξίας. EL electrolux 119 Προειδοποίηση Φροντίστε ώστε το καλώδιο ρεύματος να μην αγγίζει ή να μην περνάει ποτέ επάνω από συσκευές θέρμανσης. Το καλώδιο ρεύματος μπορεί να καταστραφεί, με αποτέλεσμα κίνδυνο ηλεκτροπληξίας. Ελέγξτε εάν το βύσμα είναι χαλαρό στην επιτοίχια πρίζα. Η ηλεκτρική μόνωση εξασθενεί, με αποτέλεσμα κίνδυνο ηλεκτροπληξίας. Μη ρίχνετε ή ψεκάζετε ποτέ νερό στο ψυγείο (εσωτερικά ή εξωτερικά). Η ηλεκτρική μόνωση εξασθενεί, με αποτέλεσμα κίνδυνο ηλεκτροπληξίας. Μην τοποθετείτε δοχεία με νερό ή υγρά επάνω στο ψυγείο. Το νερό μπορεί να χυθεί μέσα στο ψυγείο και να προκαλέσει κίνδυνο ηλεκτροπληξίας ή ζημιά. Μην επιτρέπετε στα παιδιά να κρέμονται στις πόρτες του ψυγείου. Το ψυγείο μπορεί να ανατραπεί και να τα

Μη μετακινείτε ή αφαιρείτε ράφια ή θήκες από το θάλαμο όταν υπάρχουν τρόφιμα και δοχεία επάνω τους. Τα σκληρά δοχεία (από γυαλί, μέταλλο κ.λπ.) μπορεί να πέσουν και να σας χτυπήσουν ή να προκαλέσουν θραύση σε γυάλινα ράφια και εσωτερικά τμήματα. Μην επισκευάζετε, αποσυναρμολογείτε ή τροποποιείτε ποτέ μόνοι σας το ψυγείο. Υπάρχει κίνδυνος τραυματισμού ή ζημιάς στο ψυγείο. Συνιστάται όλες οι επισκευές να πραγματοποιούνται από εξειδικευμένο άτομο. Μη φυλάσσετε εύφλεκτα αέρια ή υγρά μέσα στο ψυγείο. Μη χρησιμοποιείτε ποτέ εύφλεκτα αέρια, βενζόλιο, διαλυτικά, βενζίνη, σπρέι κ.λπ. κοντά στο ψυγείο. Υπάρχει ο κίνδυνος πυρκαγιάς, έκρηξης και τραυματισμού ή ζημιάς. Εάν ανιχνευτεί διαρροή αερίου κοντά στο ψυγείο ή στην κουζίνα, προβείτε σε αερισμό του χώρου αμέσως, χωρίς να αγγίξετε το βύσμα ρεύματος ή το ψυγείο. Μη φυλάσσετε φάρμακα ή δείγματα πανεπιστημιακών ερευνών τα οποία απαιτούν αυστηρό έλεγχο θερμοκρασίας μέσα στο ψυγείο. Μην τοποθετείτε ποτέ τα δάκτυλα ή τα χέρια σας στο κάτω μέρος του ψυγείου, και ιδιαίτερα στην πίσω πλευρά του. Μπορεί να τραυματιστείτε από κοφτερά μεταλλικά άκρα ή να υποστείτε ηλεκτροπληξία. Μην αλλάζετε μόνοι σας την ασφάλεια ή το λαμπτήρα. Καλέστε τον αντιπρόσωπο του σέρβις να τα αλλάξει. Εάν εντοπίσετε ζημιά ή σχισμή στο καλώδιο ρεύματος, καλέστε αμέσως τον αντιπρόσωπο του σέρβις. Όταν πρόκειται να απαλλαγείτε από το παλιό ψυγείο σας, βεβαιωθείτε ότι έχετε πρώτα αφαιρέσει τις στεγανοποιήσεις από τις πόρτες. Τα παιδιά μπορούν να εγκλωβιστούν και να πεθάνουν από ασφυξία μέσα σε ένα εγκαταλελειμμένο ψυγείο. Ακόμα και αν το αφήσετε «μόνο για μερικές ημέρες», αυτό μπορεί να είναι πολύ επικίνδυνο! 120 electrolux EL Βεβαιωθείτε ότι αποσυνδέετε το ψυγείο από την πρίζα όταν δεν το χρησιμοποιείτε για μεγάλο χρονικό διάστημα. Μην αγγίζετε ποτέ τρόφιμα και δοχεία, ιδιαίτερα εάν αυτά είναι μεταλλικά, με βρεγμένα χέρια στο θάλαμο κατάψυξης. Μπορεί να πάθετε χιονίστρες ή κρυοπαγήματα. Μην τρώτε ποτέ τρόφιμα που έχουν χαλάσει ή υποστεί οποιαδήποτε αλλοίωση. Τα τρόφιμα που έχουν παραμείνει στο ψυγείο για μεγάλο χρονικό διάστημα μπορεί να έχουν χαλάσει ή υποστεί αλλοίωση. Μην τοποθετείτε ποτέ γυάλινες φιάλες και δοχεία στο θάλαμο κατάψυξης. Τα γυάλινα δοχεία και οι φιάλες μπορεί να σπάσουν και να σας τραυματίσουν. Για τη μετακίνηση του ψυγείου (οριζόντια ή υπό κλίση), απαιτούνται περισσότερα από 2 άτομα για τη στήριξή του. (Το ένα για να κρατάει τις πίσω, άνω λαβές και το άλλο για το κάτω στήριγμα.) Η στήριξη από διαφορετικά σημεία είναι πολύ επικίνδυνη και το ψυγείο είναι πιθανό να γλιστρήσει. Βεβαιωθείτε ότι έχετε ήδη ανυψώσει τους τροχούς πριν μετακινήσετε το ψυγείο.

• Οι τροχοί μπορεί να καταστρέψουν ή να γρατσουνίσουν το δάπεδο. Εάν πρόκειται να το μετακινήσετε σε μεγάλη απόσταση, μην ξεχάσετε να στερεώσετε σωστά τα εσωτερικά τμήματα με ταινία.
• Τα διάφορα μέρη μπορεί να συγκρούονται και να σπάσουν μεταξύ τους. EL electrolux 121 Οδηγός εγκατάστασης Για την προσωπική σας ασφάλεια, διαβάστε αυτές τις οδηγίες ασφαλείας προσεκτικά πριν από τη χρήση και τηρήστε τις προφυλάξεις. Προφυλάξεις σε σχέση με την εγκατάσταση και την ηλεκτρική σύνδεση Για να αποτραπεί πυρκαγιά, ηλεκτροπληξία ή διαρροή:

1. Μην εγκαθιστάτε ποτέ το ψυγείο σε υγρό δάπεδο

ή κάπου όπου μπορεί εύκολα να συγκεντρώνεται

Προφυλάξεις κατά τη χρήση Για να αποτρέψετε τραυματισμό, πυρκαγιά, ηλεκτροπληξία κ.λπ., διαβάστε προσεκτικά αυτόν τον οδηγό χρήσης πριν από τη χρήση και φυλάξτε τον έτσι ώστε να είναι εύκολα διαθέσιμος για μελλοντική

2. Ελέγξτε τα ακόλουθα πριν από την ηλεκτρική

• Συνδέστε το βύσμα ρεύματος μόνο σε γειωμένη επιτοίχια πρίζα (γειωμένο δίκτυο

• Μη συνδέετε την ηλεκτρική τροφοδοσία του ψυγείου με άλλες συσκευές στην ίδια λήψη

3. Μη χρησιμοποιείτε προσαρμογέα ή καλώδιο

4. Μην επιτρέπετε τη σύνθλιψη του καλωδίου

ρεύματος από άλλα (βαριά) αντικείμενα.

• Εάν ακούσετε κάποιο περίεργο θόρυβο ή αισθανθείτε κάποια έντονη χημική οσμή ή ανιχνεύσετε καπνό που προέρχεται από το ψυγείο μετά τη σύνδεση στην ηλεκτρική παροχή, τραβήξτε αμέσως το βύσμα από την πρίζα και επικοινωνήστε με τον αντιπρόσωπο του σέρβις ή με το τμήμα εξυπηρέτησης πελατών της ELECTROLUX.
• Περιμένετε για περίπου 5 λεπτά πριν επαναλάβετε τη σύνδεση, ώστε να αποτραπεί ζημιά στο συμπιεστή και τις ηλεκτρικές διατάξεις του ψυγείου.
• Πριν αποθηκεύσετε τρόφιμα μέσα στο ψυγείο, περιμένετε 2~3 ώρες από την αρχική σύνδεση στο ηλεκτρικό ρεύμα μέχρι να ψυχθεί επαρκώς το εσωτερικό. (Μετά τη σύνδεση στην πρίζα, ενδέχεται να υπάρξει κάποια χαρακτηριστική οσμή πλαστικών εξαρτημάτων κατά την αρχική λειτουργία του ψυγείου. Η οσμή υποχωρεί καθώς λειτουργεί το ψυγείο και ανοιγοκλείνουν οι πόρτες.) Σετ τροφοδοσίας νερού Οδηγός χρήσης 122 electrolux EL Χειριστήριο Μετά την πάροδο 6 μηνών από την αρχική τροφοδοσία ρεύματος, ανάβει το εικονίδιο “ΑΛΛΑΓΗ ΦΙΛΤΡΟΥ”. Για να σας χορηγηθεί νερό ή πάγος, σπρώξτε μαλακά το μοχλό με το κύπελλό σας και η επιλογή σας εμφανίζεται μετά από 1~2 δευτερόλεπτα. Όταν έρθει η ώρα για την αλλαγή του φίλτρου ή το μηδενισμό:

• Προσπαθήστε να αποφύγετε να τοποθετήσετε το ποτήρι σας κοντά στο κάτω μέρος του μοχλού, καθότι μπορεί το νερό ή τα παγάκια να χυθούν ή να σας πιτσιλίσουν.

Στη συνέχεια, το εικονίδιο «ΑΛΛΑΓΗ ΦΙΛΤΡΟΥ» σβήνει. Τα παιδιά ενδέχεται να πιέσουν κάποια κουμπιά του χειριστηρίου για να παίξουν, με αποτέλεσμα να απορρυθμιστεί η θερμοκρασία και η λειτουργία του ψυγείου.

• Πιέστε αυτό το κουμπί για να αποκλείσετε αυτήν την πιθανότητα και να διατηρήσετε τις ρυθμίσεις θερμοκρασίας και λειτουργίας.
• Πιέστε το κουμπί ασφάλισης ξανά για περισσότερο από 3 δευτερόλεπτα για να το απενεργοποιήσετε. Για τη διευκόλυνσή σας, μπορείτε να επιλέξετε ΝΕΡΟ, ΘΡΥΜΜΑΤΙΣΜΕΝΟΣ ΠΑΓΟΣ, ΠΑΓΑΚΙΑ και ΑΣΦΑΛΙΣΗ ΠΑΓΟΜΗΧΑΝΗΣ. Ανάβει το εικονίδιο υποδεικνύοντας ότι η επιλογή σας είναι ενεργοποιημένη.

• Αφού εμφανιστούν τα παγάκια, θα ακούσετε ένα οξύ ήχο μετά από 2 δευτερόλεπτα. Προέρχεται από το κλείσιμο της βαλβίδας που παρέχει τα παγάκια.
• Περιμένετε 2~3 δευτερόλεπτα μετά το σπρώξιμο του μοχλού για να σας χορηγηθεί όλο το διαθέσιμο νερό ή τα παγάκια. Κατά το καθάρισμα του συγκροτήματος της θήκης για τα παγάκια ή όταν δεν χρησιμοποιούνται για μεγάλο χρονικό διάστημα, αφαιρέστε τα παγάκια από τη θήκη αποθήκευσης πάγου και πιέστε το κουμπί για να διακοπεί η λειτουργία δημιουργίας τους. Σημείωση! Ο εσωτερικός φωτισμός του ψυγείου σβήνει όταν οι πόρτες παραμείνουν ανοιχτές για περισσότερο από 10 λεπτά.
• Σε περίπτωση που κάποια πόρτα, του καταψύκτη ή της συντήρησης παραμείνει ανοιχτή για περισσότερο από ένα λεπτό, ενεργοποιείται ένας ακουστικός συναγερμός για 5 λεπτά με διάλειμμα 1 λεπτού. EL electrolux 123 Ρύθμιση της θερμοκρασίας Κατά την αρχική σύνδεση του ψυγείου στην ηλεκτρική παροχή, η λειτουργία της θερμοκρασίας είναι ρυθμισμένη σε [Μεσαία]. Θάλαμος κατάψυξης Πιέζοντας το κουμπί « », μεταβάλλεται η ρύθμιση της θερμοκρασίας όπως φαίνεται στην

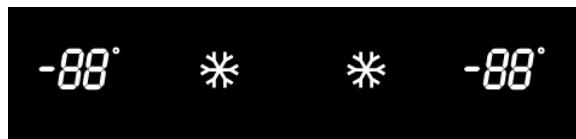

Θάλαμος ψύξης Πιέζοντας το κουμπί « », μεταβάλλεται η ρύθμιση της θερμοκρασίας όπως φαίνεται στην

• Διαδοχική μεταβολή της θερμοκρασίας

• Διαδοχική μεταβολή της θερμοκρασίας Ταχύτερη κατάψυξη... Όταν επιθυμείτε ταχύτερη κατάψυξη, πιέστε το κουμπί « Όταν θέλετε να διακόψετε τη λειτουργία, απλά πιέστε το κουμπί μια ακόμη φορά. Ταχύτερη ψύξη Όταν επιθυμείτε ταχύτερη ψύξη, πιέστε το κουμπί ». Όταν θέλετε να διακόψετε τη λειτουργία, απλά πιέστε το κουμπί μια ακόμη φορά. Προσοχή! Τα τρόφιμα στο ψυγείο μπορεί να παγώσουν εάν η θερμοκρασία περιβάλλοντος του ψυγείου είναι χαμηλότερη από 5 °C. 124 electrolux EL Πώς να αλλάξετε τον εσωτερικό λαμπτήρα Η αντικατάσταση του λαμπτήρα πρέπει να πραγματοποιείται μόνο από αντιπρόσωπο του σέρβις ή αντίστοιχα ειδικευμένο άτομο. Αλλαγή λαμπτήρων ψυγείου Άνω λαμπτήρες ψυγείου Αλλαγή λαμπτήρων καταψύκτη

1. Αφαιρέστε τις 2 βίδες που συγκρατούν το

κάλυμμα του λαμπτήρα.

2. Κρατήστε το κάτω μέρος του καλύμματος

και τραβήξτε το προς τα εμπρός για να το αφαιρέσετε.

1. Αφαιρέστε τις βίδες που συγκρατούν το κάλυμμα

2. Κρατήστε το κάτω μέρος του καλύμματος

και τραβήξτε το προς τα εμπρός για να το αφαιρέσετε.

3. Αλλάξτε τους λαμπτήρες.

3. Αλλάξτε το λαμπτήρα.

• Για τη συναρμολόγηση ακολουθήστε την αντίστροφη σειρά βημάτων μετά την αλλαγή του λαμπτήρα.

• Για τη συναρμολόγηση ακολουθήστε την αντίστροφη σειρά βημάτων. EL electrolux 125 Πώς να χρησιμοποιήσετε τα εσωτερικά τμήματα Η απεικόνιση αναφέρεται στα μοντέλα που διαθέτουν όλες τις δυνατότητες. Οι δυνατότητες εξαρτώνται από το μοντέλο. 126 electrolux EL

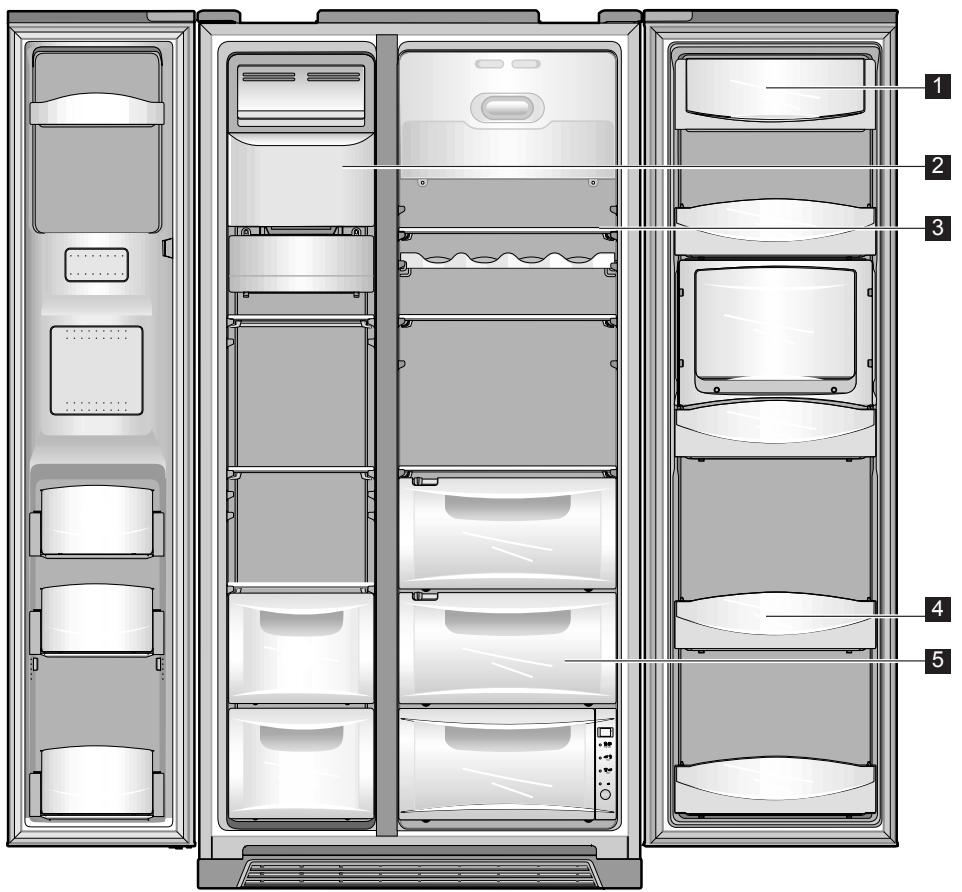

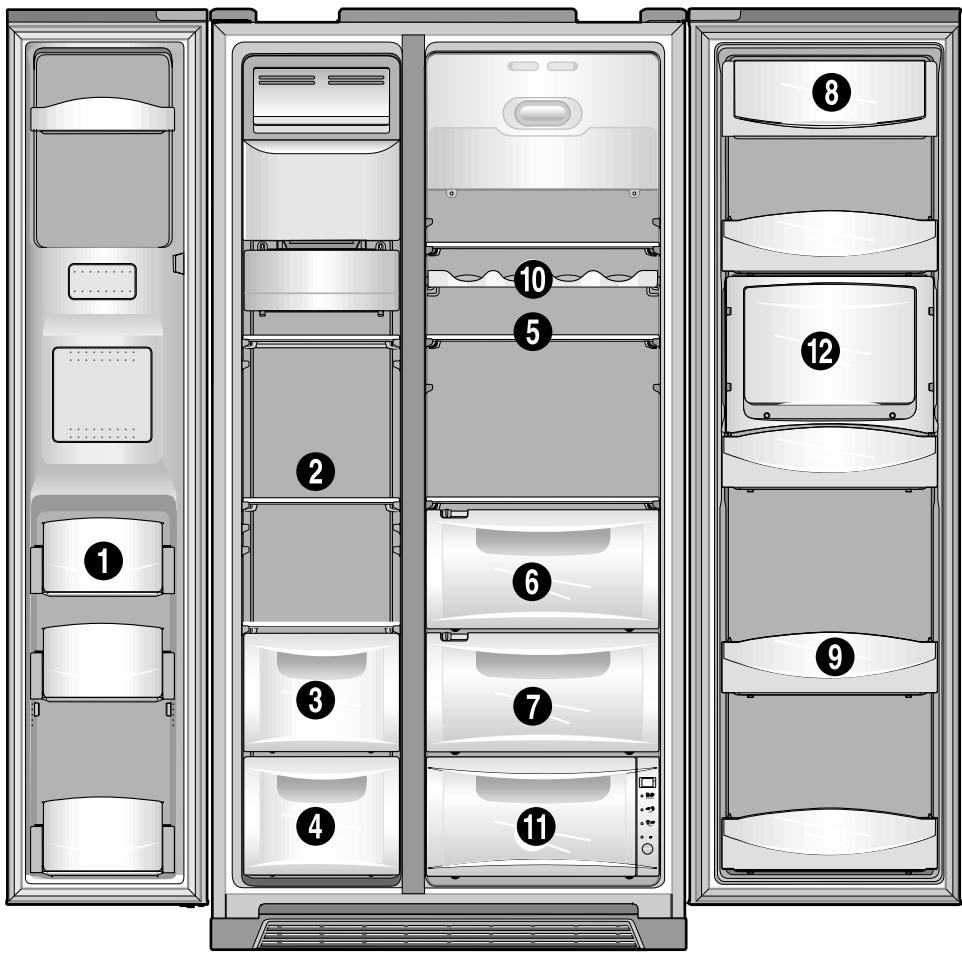

5. Ράφι ψυγείου (σκληρυμένο γυαλί)

• Μην αγγίζετε ή κρατάτε τρόφιμα (δοχείο τροφίμων) με βρεγμένα χέρια στο θάλαμο κατάψυξης. Υπάρχει κίνδυνος να πάθετε χιονίστρες (κρυοπαγήματα).
• Μη φυλάσσετε φάρμακα ή δείγματα πανεπιστημιακών ερευνών κ.λπ. μέσα στο ψυγείο.
• Μη φυλάσσετε λαχανικά στον ψυκτικό θάλαμο, καθότι μπορεί να καταψυχθούν. Σημείωση! Η θήκη αυγών μπορεί να τοποθετηθεί σε ένα ράφι του ψυγείου, όπως σας εξυπηρετεί.

Για αποθήκευση κατεψυγμένων τροφίμων (Μην αποθηκεύετε παγωτό ή τρόφιμα μακράς διαρκείας στην άνω θήκη του καταψύκτη.)

2. Ράφι καταψύκτη (σκληρυμένο γυαλί)

Για αποθήκευση κατεψυγμένων τροφίμων όπως κρέας, ψάρια, παγωτό...

3. Θήκη αποξηραμένων του καταψύκτη

Για αποθήκευση αποξηραμένων τροφίμων μακράς διαρκείας (αποξηραμένα καλαμάρια, αποξηραμένες αντσούγες κ.λπ.) Για αποθήκευση κοινών τροφίμων

Για την αποθήκευση φρούτων

8. Θήκη γαλακτοκομικών

Για αποθήκευση γαλακτοκομικών προϊόντων, όπως βουτύρου και

Για αποθήκευση τροφίμων συντήρησης, γάλακτος, χυμών, φιαλών μπύρας κ.λπ.

10. Θήκη κρασιών (προαιρετική)

11. Magic Cool Zone (προαιρετική)

Ανατρέξτε στη σελίδα 10.

12. Θήκη αναψυκτικών (μόνο σε μοντέλα με θήκη

για αναψυκτικά) Για κουτάκια αναψυκτικών, πόσιμο νερό ή ροφήματα που χρησιμοποιούνται συχνά

4. Θήκη κρεατικών του καταψύκτη

Για αποθήκευση κρέατος, ψαριών, κοτόπουλου σε περιτύλιγμα αλουμινόχαρτου ή μεμβράνης Συμβουλές σχετικά με την αποθήκευση τροφίμων Πλένετε τα τρόφιμα πριν τα αποθηκεύσετε. Να είστε προσεκτικοί με την αποθήκευση τροπικών φρούτων όπως οι μπανάνες, οι ανανάδες και οι τομάτες, καθότι αλλοιώνονται εύκολα σε χαμηλές θερμοκρασίες. Χωρίζετε και τεμαχίζετε τα τρόφιμα σε μικρότερα

Διατηρείτε όσο το δυνατόν περισσότερο χώρο ανάμεσα στα τρόφιμα. Εάν είναι πολύ σφιχτά ή κοντά μεταξύ τους, εμποδίζεται η κυκλοφορία του ψυχρού αέρα, με αποτέλεσμα την ελλιπή ψύξη. Τοποθετείτε τα υδαρή τρόφιμα ή αυτά με πολύ υγρασία στο μπροστινό μέρος των ραφιών (στην πλευρά της πόρτας).

• Εάν τοποθετηθούν κοντά στο ακροφύσιο ψυχρού αέρα, μπορεί να παγώσουν. Μην ξεχνάτε ποτέ να καλύψετε ή να τυλίξετε τα τρόφιμα, για να αποφεύγονται οι δυσάρεστες

Τα χλιαρά ή καυτά τρόφιμα πρέπει να ψύχονται αρκετά πριν αποθηκευτούν, για να μειώνεται η κατανάλωση ισχύος και να βελτιώνεται η απόδοση ψύξης. EL electrolux 127 Magic cool zone (προαιρετική) Γραφικά ελέγχου και λειτουργία ελέγχου της Magic cool zone Όταν συνδέετε για πρώτη φορά τη συσκευή στο ρεύμα, είναι αναμμένη η λυχνία «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ». Μπορείτε να επιλέξετε «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ» «ΛΑΧΑΝΙΚΑ» «ΨΑΡΙΑ» «ΚΡΕΑΣ» πατώντας το κουμπί «ΕΠΙΛΟΓΗ».

-3º Οι ενδεικτικές λυχνίες LED και οι θερμοκρασίες υποδεικνύουν την επιλογή που έχετε κάνει.

• Η προβαλλόμενη θερμοκρασία είναι η επιθυμητή τιμή ρύθμισης, οπότε μπορεί να διαφέρει από την πραγματική θερμοκρασία του χώρου. Πώς να χρησιμοποιήσετε την παροχή κρύου νερού και πάγου Για την εξυπηρέτησή σας, επιλέξτε ΝΕΡΟ / ΘΡΥΜΜΑΤΙΣΜΕΝΟΣ ΠΑΓΟΣ / ΠΑΓΑΚΙΑ και πιέστε το κύπελλο στο μοχλό με την ένδειξη ΣΠΡΩΞΤΕ. Πιέστε το κουμπί για να επιλέξετε επιλέξετε ΝΕΡΟ, οπότε ανάβει το ΕΙΚΟΝΙΔΙΟ υποδεικνύοντας ότι είναι ενεργοποιημένο Πιέστε το κουμπί για να επιλέξετε Όταν έχετε επιλέξει [ΠΑΓΑΚΙΑ] ή [ΘΡΥΜΜΑΤΙΣΜΕΝΟΣ ΠΑΓΟΣ], πρέπει να απομακρύνετε το κύπελλο από το μοχλό όταν πλέον έχει γεμίσει μέχρι τη μέση. (Σε αντίθετη περίπτωση, ο υπόλοιπος ΠΑΓΟΣ θα υπερχειλίσει το κύπελλο ή θα φράξει την έξοδο της παροχής κρύου νερού και πάγου.)

ΘΡΥΜΜΑΤΙΣΜΕΝΟΣ ΠΑΓΟΣ, οπότε ανάβει το ΕΙΚΟΝΙΔΙΟ.

• Αποφύγετε τη χρήση λεπτών εύθραυστων κυπέλλων όταν λαμβάνετε (θρυμματισμένα)

για να επιλέξετε Πιέστε το κουμπί ΠΑΓΑΚΙΑ, οπότε ανάβει το ΕΙΚΟΝΙΔΙΟ.

• Για την ασφάλειά σας, μην τοποθετείτε ποτέ τα δάκτυλά σας ή άλλα εργαλεία στην έξοδο της παροχής κρύου νερού και πάγου.
• Εάν διαπιστώσετε αποχρωματισμό στον θρυμματισμένο πάγο ή τα παγάκια, διακόψτε τη χρήση της παροχής κρύου νερού και πάγου και επικοινωνήστε με τον αντιπρόσωπο του σέρβις.

• Μία ώρα μετά τη χρήση των επιλογών [ΠΑΓΑΚΙΑ] ή [ΘΡΥΜΜΑΤΙΣΜΕΝΟΣ ΠΑΓΟΣ], η λειτουργία επιλογής επιστρέφει αυτόματα στην επιλογή [ΝΕΡΟ]. 128 electrolux EL Πώς να χρησιμοποιήσετε την αυτόματη παγομηχανή
• Παράγονται περίπου 10 παγάκια (7~8 φορές την ημέρα) ταυτόχρονα. Εάν η θήκη αποθήκευσης πάγου είναι γεμάτη, η παραγωγή πάγου διακόπτεται.
• Είναι φυσιολογικό να δημιουργούνται κάποιοι κρότοι στην παγομηχανή όταν πέφτουν παγάκια στη θήκη αποθήκευσης πάγου.
• Για να αποφεύγονται δυσάρεστες οσμές, καθαρίζετε τακτικά τη θήκη αποθήκευσης για τα

• Εάν η ποσότητα πάγου στη θήκη αποθήκευσης δεν επαρκεί, ενδέχεται να μη χορηγηθεί πάγος. Πρέπει να περιμένετε περίπου μια ημέρα για τη δημιουργία περισσότερου πάγου.
• Εάν ο πάγος δεν χορηγείται εύκολα, βεβαιωθείτε ότι δεν είναι φραγμένη η έξοδος της παροχής

Σε περίπτωση που δεν λειτουργεί η παγομηχανή

1. Εάν τα παγάκια κολλάνε και δεν χορηγούνται

• Τραβήξτε έξω τη θήκη αποθήκευσης πάγου και χωρίστε τυχόν παγάκια που έχουν κολλήσει μεταξύ τους.
• Εάν απαιτείται ρύθμιση της ποσότητας νερού που παρέχεται στην παγομηχανή. Επικοινωνήστε με τον αντιπρόσωπο του

2. Σε περίπτωση διακοπής ρεύματος

• Τα παγάκια στη θήκη ενδέχεται να λιώσουν και να ρεύσουν προς τα κάτω στο θάλαμο κατάψυξης. Εάν προβλέπεται μεγάλης διάρκειας διακοπή ρεύματος, τραβώντας βγάλτε τη θήκη, αφαιρέστε τα παγάκια που υπάρχουν μέσα και επανατοποθετήστε την στη θέση της. Σημείωση! Χρησιμοποιήστε μόνο πάγο που προέρχεται από αυτό το ψυγείο. EL electrolux 129 Φροντίδα & καθαρισμός Βεβαιωθείτε ότι έχετε ήδη αποσυνδέσει τη συσκευή από την ηλεκτρική παροχή!

Η απεικόνιση αναφέρεται στα μοντέλα που διαθέτουν όλες τις δυνατότητες. 1 Θήκη γαλακτοκομικών

• Κάλυμμα θήκης γαλακτοκομικών. Ανοίξτε ελαφρά το κάλυμμα, κρατήστε το με τα δύο χέρια και σπρώξτε αριστερά για να το αφαιρέσετε.
• Θήκη γαλακτοκομικών. Κρατήστε την με τα δύο χέρια και τραβήξτε προς τα επάνω για να την αφαιρέσετε. 2 Θήκη αποθήκευσης για

• Αφαίρεση. Τραβήξτε προς τα επάνω και μπροστά το συγκρότημα της θήκης για να το αφαιρέσετε.
• Επανατοποθέτηση. Προσαρτήστε τη θήκη στις πλαϊνές σχισμές και σπρώξτε την για να εισέλθει πλήρως. Εάν η πλήρης εισαγωγή είναι δύσκολη, αφαιρέστε τη θήκη, στρέψτε το σπείρωμα περιδίνησης της θήκης ή του κινητήριου μηχανισμού κατά ένα τέταρτο της στροφής και προσπαθήστε να την τοποθετήσετε ξανά. Μην αποθηκεύετε τα παγάκια για μεγάλο χρονικό διάστημα. 130 electrolux EL 3 Ράφια καταψύκτη &

• Ανοίξτε πλήρως τις πόρτες και στη συνέχεια τραβήξτε τα ράφια προς τα μπροστά για να τα αφαιρέσετε. 4 Θήκες καταψύκτη &

• Κρατήστε με τα δύο χέρια και τραβήξτε προς τα επάνω. 5 Θήκη λαχανικών & θήκη

• Τραβήξτε προς τα μπροστά και ανασηκώστε ελαφρά για να τις αφαιρέσετε. Ράφι νερού παροχής κρύου νερού και πάγου
• Αφαιρείτε τη σχάρα υπερχείλισης και καθαρίζετε το ράφι νερού τακτικά. (Το ράφι υπερχείλισης δεν είναι αυτοεκκενούμενο.) Σημείωση! Μη χρησιμοποιείτε ποτέ άλλες ηλεκτρικές συσκευές στο εσωτερικό του ψυγείου, για το ενδεχόμενο ηλεκτροπληξίας ή

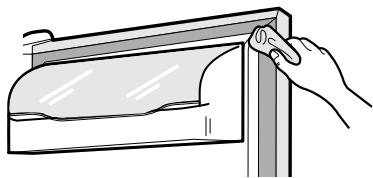

Τρόπος καθαρισμού Εσωτερικά τμήματα

• Χρησιμοποιήστε πανί με νερό και ήπιο (ουδέτερο) απορρυπαντικό για τον καθαρισμό. Στεγανοποίηση πόρτας

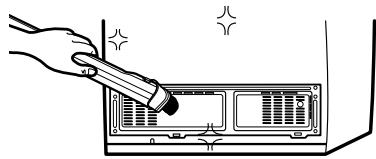

• Χρησιμοποιήστε πανί με ήπιο (ουδέτερο) απορρυπαντικό. Πίσω πλευρά (περιοχή κινητήρα)
• Αφαιρείτε τη σκόνη στη σχάρα με ηλεκτρική σκούπα τουλάχιστον μια φορά το χρόνο. Προσοχή! Για την ασφάλειά σας, πιέστε μία φορά την (ΑΣΦΑΛΙΣΗ ΠΑΓΟΜΗΧΑΝΗΣ) κατά τον καθαρισμό (αφαίρεση & επανατοποθέτηση) του συγκροτήματος αποθήκευσης για παγάκια.
• Προσέχετε να μην τραυματίσετε τα χέρια και τα δάκτυλά σας κατά τον καθαρισμό του συγκροτήματος. Προσοχή! Μη χρησιμοποιείτε ποτέ βενζίνη, βενζόλιο, διαλυτικά κ.λπ., καθότι μπορεί να καταστραφούν οι επιφάνειες. EL electrolux 131 Πριν καλέσετε για σέρβις... Ελέγξτε πρώτα τις ακόλουθες συμβουλές για την αντιμετώπιση προβλημάτων πριν καλέσετε για σέρβις! Δεν δημιουργείται ποτέ ψύξη στο εσωτερικό. Η κατάψυξη & η ψύξη δεν είναι ικανοποιητική. Σημείο για έλεγχο
• Μήπως το ψυγείο δεν είναι συνδεδεμένο στην πρίζα;
• Μήπως η ρύθμιση της θερμοκρασίας είναι σε [Χαμηλή λειτουργία];
• Μήπως το ψυγείο είναι εκτεθειμένο σε άμεσο ηλιακό φως ή κάποια συσκευή θέρμανσης έχει τοποθετηθεί

• Μήπως η απόσταση μεταξύ της πλάτης του ψυγείου και του τοίχου είναι πολύ μικρή; Τα τρόφιμα στο ψυγείο

• Συνδέστε το ψυγείο στην πρίζα.
• Ρυθμίστε τη λειτουργία θερμοκρασίας σε Μεσαία ή Υψηλή.
• Μετακινήστε το ψυγείο σε θέση όπου δεν εκτίθεται σε άμεσο ηλιακό φως και δεν υπάρχουν συσκευές θέρμανσης.
• Διατηρείτε επαρκή απόσταση (μεγαλύτερη από 10 cm) μεταξύ της πλάτης του ψυγείου και του τοίχου.

• Μήπως η θερμοκρασία είναι ρυθμισμένη σε [Ισχυρή];

• Ρυθμίστε τη θερμοκρασία σε [Μεσαία] ή

• Μήπως η θερμοκρασία περιβάλλοντος είναι πολύ χαμηλή;

• Τα τρόφιμα μπορεί να παγώσουν εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 5 °C. Μετακινήστε το ψυγείο σε τοποθεσία όπου η θερμοκρασία είναι υψηλότερη από 5 °C.

• Μήπως τα τρόφιμα έχουν αποθηκευτεί με πολλή υγρασία κοντά στο ακροφύσιο ψυχρού αέρα;

• Τοποθετήστε τα τρόφιμα που έχουν υγρασία σε ράφια κοντά στις πόρτες. Ένας παράξενος ήχος προέρχεται από το ψυγείο.

• Μήπως το δάπεδο κάτω από το ψυγείο είναι ανομοιόμορφο;

• Μετακινήστε το ψυγείο σε επίπεδο και ομαλό δάπεδο.

• Μήπως η απόσταση μεταξύ της πλάτης του ψυγείου και του τοίχου είναι πολύ μικρή;

• Διατηρείτε επαρκή χώρο.
• Απομακρύνετε τυχόν αντικείμενα που έρχονται σε επαφή με το ψυγείο.

• Μήπως κάποια αντικείμενα ή κάτι παρόμοιο βρίσκονται σε επαφή με Αναθυμιάσεις ή δυσάρεστη οσμή από το εσωτερικό του

• Μήπως τα τρόφιμα είναι αποθηκευμένα ακάλυπτα ή χωρίς περιτύλιγμα;
• Μήπως τα ράφια και οι θήκες έχουν λερωθεί με τρόφιμα;
• Μήπως έχουν αποθηκευτεί τρόφιμα για μεγάλο χρονικό διάστημα;

• Βεβαιωθείτε ότι τα τρόφιμα είναι καλυμμένα και περιτυλιγμένα.
• Πραγματοποιείτε τακτικό καθαρισμό. Αφότου οι οσμές διαποτίσουν αυτές τις περιοχές, η απομάκρυνσή τους δεν είναι

• Μην αποθηκεύετε τρόφιμα για τόσο μεγάλα χρονικά διαστήματα.
• Το ψυγείο δεν είναι ούτε η τέλεια ούτε η μόνιμη αποθήκη τροφίμων. 132 electrolux EL Κάτι δεν πάει καλά; Μην ανησυχείτε. Εδώ θα βρείτε την απάντηση

Η μπροστινή και η πίσω πλευρά του ψυγείου έχουν θερμανθεί σε μικρό ή μεγάλο βαθμό.

• Οι σωληνώσεις (δοχείου ψυκτικού μέσου) βρίσκονται κάτω από την επιφάνεια για να αποτρέψουν το σχηματισμό υγρασίας στην επιφάνεια. Η πόρτα κολλάει Οι πόρτες δεν ανοίγουν

• Όταν κλείσετε την πόρτα και στη συνέχεια την ανοίξετε ξανά αμέσως, η πόρτα δεν ανοίγει εύκολα. Θερμός αέρας εισβάλλει στο εσωτερικό και προκαλεί τη διαφορά πίεσης. Στην περίπτωση αυτή, περιμένετε για ένα λεπτό και η πόρτα θα ανοίξει εύκολα. Παράξενος ήχος Ακούγεται σαν να τρέχει νερό από το ψυγείο.

• Όταν εκκινεί ή σταματά τη λειτουργία του ο συμπιεστής, το ψυκτικό μέσο, που ψύχει το εσωτερικό του ψυγείου, ρέει στις σωληνώσεις κάνοντας κάποιον τέτοιο ήχο.
• Το νερό της απόψυξης μπορεί επίσης να προκαλέσει έναν τέτοιο ήχο. (Το ψυγείο αυτό διαθέτει αυτόματο σύστημα

Ακούγεται ένας ήχος ραγίσματος ή κλικ

• Κάποια τμήματα στο εσωτερικό συστέλλονται ή/και διαστέλλονται λόγω μεταβολής της θερμοκρασίας – Καθώς ψύχεται το εσωτερικό τμήμα ή κατά το άνοιγμα της πόρτας – δημιουργούνται τέτοιοι ήχοι. Βουητό ή βόμβος.

• Ο συμπιεστής ή οι ανεμιστήρες κυκλοφορίας του ψυχρού αέρα μπορούν να προκαλέσουν τέτοιους ήχους κατά τη λειτουργία τους. (Εάν το ψυγείο δεν είναι οριζοντιωμένο, ο ήχος μπορεί να είναι δυνατότερος.) Πάγος & δρόσος Δρόσος ή πάγος επάνω στα τοιχώματα ή/και την επιφάνεια των δοχείων τροφίμων στο θάλαμο του καταψύκτη και του ψυγείου. Πάγος ή/και δρόσος μπορούν να δημιουργηθούν στις ακόλουθες περιπτώσεις:
• Υψηλή θερμοκρασία ή/και υψηλή υγρασία γύρω από το ψυγείο.
• Όταν οι πόρτες παραμένουν ανοιχτές για μεγάλο διάστημα.
• Αποθηκεύονται ακάλυπτα ή ατύλιχτα τρόφιμα με πολύ υγρασία. – Μπορείτε να δείτε το ίδιο φαινόμενο όταν – ρίχνετε κρύο νερό σε γυάλινο κύπελλο και σχηματίζεται δρόσος στην επιφάνειά του. Δρόσος στο κάλυμμα των εσωτερικών λαμπτήρων.

• Ο λαμπτήρας εκπέμπει θερμότητα όσον είναι αναμμένος, οπότε, όταν ανοίξουν οι πόρτες για μεγάλο χρονικό διάστημα, σχηματίζεται δρόσος στο κάλυμμά του λόγω της θερμοκρασιακής διαφοράς. Δρόσος στην επιφάνεια του

• Σε περιπτώσεις που υπάρχει υψηλή υγρασία γύρω από το ψυγείο, η υγρασία του αέρα κολλάει στην επιφάνεια σχηματίζοντας τη δρόσο. EL electrolux 133 Προετοιμασία εγκατάστασης Ελέγξτε αρχικά εάν το ψυγείο μπορεί να περάσει μέσα από τις διόδους ή το άνοιγμα της πόρτας. Διαστάσεις (συμπεριλαμβανομένων των λαβών στις πόρτες) (Πλάτος*Βάθος*Ύψος) 903 mm x 721,5 mm x 1.790 mm 134 electrolux EL Εντοπίστε μια κατάλληλη τοποθεσία για την εγκατάσταση Επαρκής απόσταση μεταξύ της πλάτης του ψυγείου και του τοίχου για ελεύθερη κυκλοφορία του αέρα Σετ αποστατών

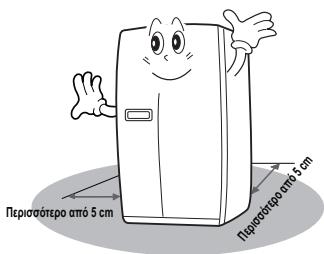

Περισσότερο από 5 cm

Αποφύγετε το άμεσο ηλιακό φως.

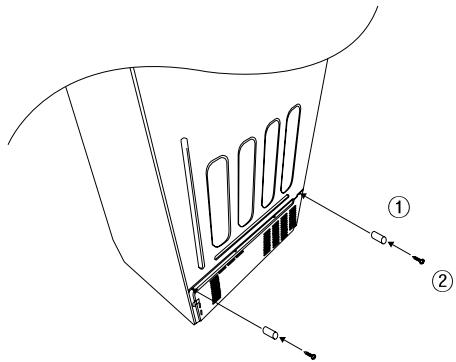

«Τοποθετήστε τους εσωκλειόμενους αποστάτες στο προβλεπόμενο στήριγμα στο πίσω μέρος της συσκευής και βιδώστε τους. Έτσι διασφαλίζεται ότι υπάρχει μια ελάχιστη απόσταση ανάμεσα στη συσκευή και τον Αντικατάσταση της πόρτας του καταψύκτη

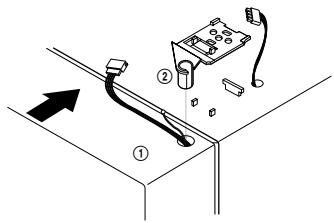

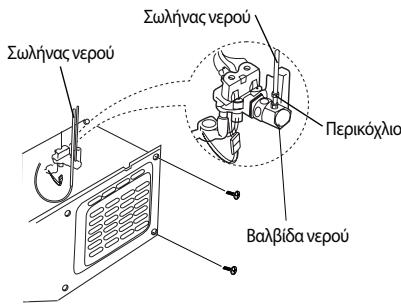

1. Εισαγάγετε αρχικά το σωλήνα νερού στην οπή

που υπάρχει στον πείρο της κάτω άρθρωσης (μόνο σε μοντέλα με παροχή κρύου νερού και πάγου). Εισαγάγετε το κάτω μέρος της πόρτας του καταψύκτη στον πείρο της κάτω άρθρωσης. Σημείωση! Όταν πλέον έχει ετοιμαστεί ο χώρος εγκατάστασης, ακολουθήστε τις οδηγίες εγκατάστασης. Εάν η θερμοκρασία περιβάλλοντος του ψυγείου είναι χαμηλή (κάτω από 5 °C), τα τρόφιμα μπορεί να παγώσουν ή το ψυγείο να μη λειτουργεί φυσιολογικά.

2. Εισαγάγετε την κάτω οπή της πόρτας του

καταψύκτη κατευθείαν στον πείρο της κάτω

3. Κρατήστε το άνω μέρος της πόρτας κοντά

στο θάλαμο και εισαγάγετε τον πείρο της άνω άρθρωσης στην άνω οπή της πόρτας του καταψύκτη. (Εισαγάγετε αρχικά το πίσω μέρος της άρθρωσης στη σχισμή της προεξοχής, και στη συνέχεια το μπροστά μέρος στην άνω οπή της πόρτας.) EL electrolux 135

2. Κρατήστε το άνω μέρος της πόρτας κοντά

στο θάλαμο και εισαγάγετε τον πείρο της άνω άρθρωσης στην άνω οπή της πόρτας του ψυγείου. (Εισαγάγετε αρχικά το πίσω μέρος της άρθρωσης στη σχισμή της προεξοχής και στη συνέχεια το μπροστά μέρος στην άνω οπή της

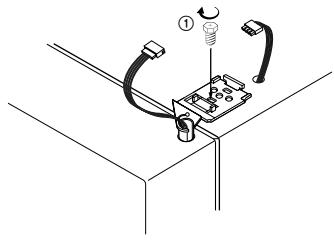

4. Στρέψτε τη βίδα της άρθρωσης για να σφίξει

μέχρι το τέλος. Συνδέστε τις καλωδιώσεις και βιδώστε το καλώδιο της γείωσης.

5. Εισαγάγετε το σωλήνα νερού βαθιά μέσα στο

(μόνο σε μοντέλα με παροχή κρύου νερού και

3. Στρέψτε τη βίδα της άρθρωσης να σφίξει μέχρι

Συνδέστε τις καλωδιώσεις και βιδώστε το καλώδιο της γείωσης. Πιέστε να εφαρμόσει και βιδώστε το κάλυμμα της άνω άρθρωσης.

Αντικατάσταση της πόρτας του ψυγείου

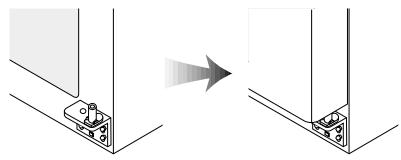

1. Εισαγάγετε την κάτω οπή της πόρτας του

ψυγείου κατευθείαν στον πείρο της κάτω

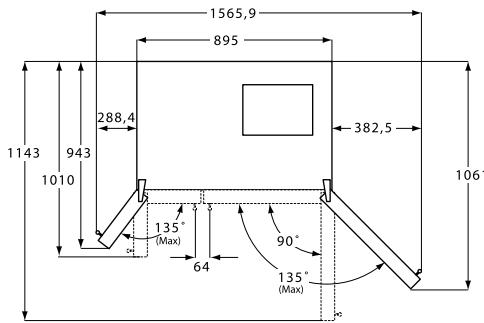

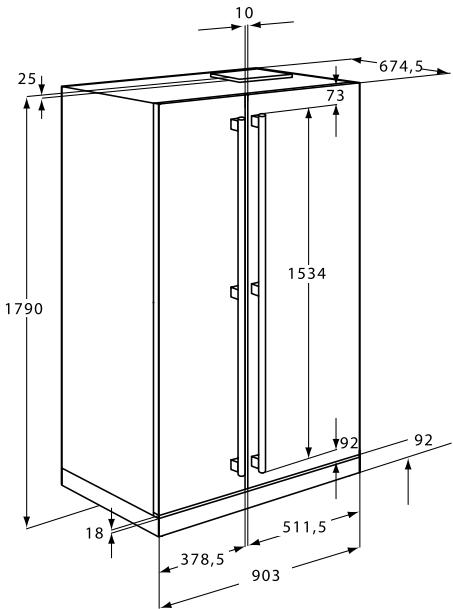

136 electrolux EL Εάν το ψυγείο δεν μπορεί να περάσει από μια πόρτα κατά την εγκατάσταση, κάντε τα εξής Αφαίρεση της πόρτας του καταψύκτη Αφαιρέστε αρχικά το κάτω μπροστινό κάλυμμα, εάν είναι προσαρτημένο.

1. Αφαιρέστε πρώτα το κάτω κάλυμμα. Τραβήξτε

πρώτα προς τα έξω το αριστερό κολάρο του συνδέσμου και κατόπιν, κρατώντας το σύνδεσμο, τραβήξτε για να βγει ο αριστερός σωλήνας νερού. (μόνο σε μοντέλα με παροχή κρύου νερού και πάγου)

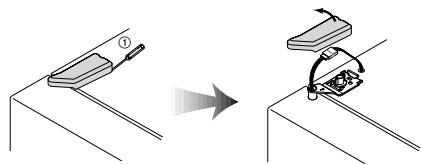

2. Ξεβιδώστε το κάλυμμα της άνω άρθρωσης

χρησιμοποιώντας κατσαβίδι.

3. Στρέψτε τη βίδα της άνω άρθρωσης αριστερόστροφα 3~4 φορές.

Αποσυνδέστε τις καλωδιώσεις.

4. Ανασηκώστε το μπροστινό μέρος της άρθρωσης

για να αφαιρεθεί η πόρτα. (Ανασηκώνοντας την άρθρωση, η πόρτα μπορεί να πέσει προς τα εμπρός. Πρέπει να προσέχετε!)

5. Προσέχετε να μην υποστεί ζημιά η γραμμή του

νερού κατά την αφαίρεση της πόρτας. Αφαίρεση της πόρτας του ψυγείου

1. Ξεβιδώστε το κάλυμμα της άνω άρθρωσης

χρησιμοποιώντας κατσαβίδι. Εισαγάγετε ένα λεπτό κατσαβίδι στην πλαϊνή σχισμή του καλύμματος για να το αφαιρέσετε.

2. Στρέψτε τη βίδα της άνω άρθρωσης

αριστερόστροφα 3~4 φορές. Αποσυνδέστε τις καλωδιώσεις.

3. Ανασηκώστε το μπροστινό μέρος της άρθρωσης

για να αφαιρεθεί η πόρτα. (Ανασηκώνοντας την άρθρωση, η πόρτα μπορεί να πέσει προς τα εμπρός. Πρέπει να προσέχετε!)

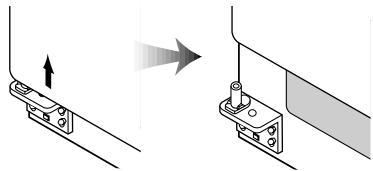

4. Ανασηκώστε την πόρτα κατευθείαν προς τα

επάνω για να την αφαιρέσετε. EL electrolux 137 Οριζοντίωση του ψυγείου & ρύθμιση των θυρών (εάν απαιτείται) Το ψυγείο πρέπει να είναι οριζοντιωμένο για να διατηρεί την καλύτερη δυνατή απόδοση, καθώς και την επιθυμητή καλαισθησία της πρόσοψης. (Εάν το δάπεδο κάτω από το ψυγείο είναι ανώμαλο, το ψυγείο και οι πόρτες του φαίνονται ότι δεν έχουν ζυγοσταθμιστεί.) Σε περίπτωση που η πόρτα του καταψύκτη είναι χαμηλότερα από αυτήν του ψυγείου... Εισαγάγετε ένα κατσαβίδι με επίπεδο άκρο στη σχισμή του αριστερού τροχού (στο κάτω μέρος του καταψύκτη) και στρέψτε το δεξιόστροφα μέχρι να ισορροπήσει η πόρτα. (Δεξιόστροφα για να σηκωθεί η πόρτα του καταψύκτη, αριστερόστροφα για να

Σε περίπτωση που η πόρτα του ψυγείου είναι χαμηλότερα από αυτήν του καταψύκτη... Εισαγάγετε ένα κατσαβίδι με επίπεδο άκρο στη σχισμή του δεξιού τροχού (στο κάτω μέρος του ψυγείου) και στρέψτε το δεξιόστροφα μέχρι να ισορροπήσει η πόρτα. (Δεξιόστροφα για να σηκωθεί η πόρτα του ψυγείου, αριστερόστροφα για να

Μπροστινό κάλυμμα Μετά την εγκατάσταση ή/και την οριζοντίωση των θυρών, στερεώστε το μπροστινό κάλυμμα με βίδες. (Αφαιρέστε πρώτα τις βίδες από το κάτω μπροστινό πλαίσιο. Πιέστε να κουμπώσει και βιδώστε το Προσοχή! Η μπροστινή πλευρά του ψυγείου πρέπει να είναι λίγο υψηλότερα από την πίσω πλευρά για να κλείνουν οι πόρτες εύκολα, αν και η μεγάλη ανύψωση των τροχών για επίτευξη ισορροπίας της πόρτας, δηλ. εάν η μπροστινή πλευρά του ψυγείου είναι αρκετά υψηλότερα από την πίσω, μπορεί να δυσχεράνει το άνοιγμα της πόρτας. 138 electrolux EL Πώς να εγκαταστήσετε τη γραμμή νερού (μόνο σε μοντέλα με παροχή κρύου νερού και πάγου)

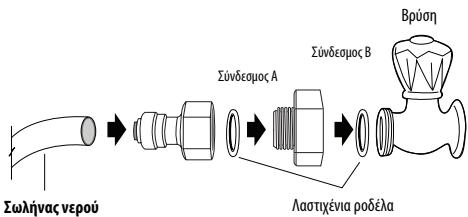

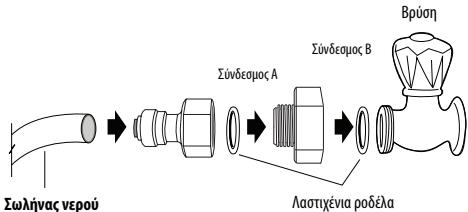

1. Για να λειτουργήσει η αυτόματη παγομηχανή, η

πίεση του νερού πρέπει να είναι 2,0~12,5 kgf/cm2 ή μεγαλύτερη.

• Ελέγξτε την πίεση του νερού της βρύσης σας. Εάν ένα κύπελλο 180 cc γεμίσει σε 10 δευτερόλεπτα, η πίεση είναι σωστή.

2. Όταν εγκαθιστάτε τους σωλήνες νερού,

βεβαιωθείτε ότι οι σωλήνες δεν βρίσκονται κοντά σε θερμές επιφάνειες.

3. Το φίλτρο νερού «φιλτράρει» απλά το νερό, δεν

εξαλείφει τυχόν βακτήρια ή μικρόβια.

4. Εάν η πίεση του νερού δεν είναι αρκετή για τη λειτουργία της παγομηχανής, καλέστε τον υδραυλικό

σας για να προσθέσει μια αντλία πίεσης νερού.

5. Η διάρκεια ζωής του φίλτρου εξαρτάται από τη

χρήση. Συνιστούμε να αντικαθιστάτε το φίλτρο τουλάχιστον κάθε 6 μήνες.

• Κατά την προσάρτηση του φίλτρου, τοποθετήστε το έτσι ώστε να είναι εύκολη η πρόσβαση (αφαίρεση & αντικατάσταση).

6. Μετά την εγκατάσταση του ψυγείου και του

συστήματος της γραμμής νερού, επιλέξτε [ΝΕΡΟ] στο χειριστήριό σας και πιέστε το κουμπί επί 2~3 λεπτά για να γεμίσει το δοχείο νερού και να αρχίσει η παροχή νερού. Διαδικασία εγκατάστασης (μόνο σε μοντέλα με παροχή κρύου νερού και πάγου)

1. Προσάρτηση του συνδέσμου στη γραμμή νερού

(3012020700) Σταθεροποιητικός δακτύλιος A x 3ea

Σωλήνας νερού (A:3019503200 B:3019503300) Τοποθετήστε τη λαστιχένια ροδέλα μέσα στο σύνδεσμο της βρύσης και βιδώστε το σύνδεσμο στη βρύση νερού.

2. Προετοιμασία για την εγκατάσταση του φίλτρου

• Συνδέστε τους σωλήνες στο φίλτρο όπως φαίνεται στο σχήμα. Λαστιχένια ροδέλα Σύνδεσμος B Σετ τροφοδοσιας νερου Ελέγξτε τα παρακάτω εξαρτήματα για εγκατάσταση της παροχής νερού. Κάποια άλλα απαραίτητα εξαρτήματα διατίθενται στους τοπικούς μας αντιπροσώπους του σέρβις.

• Μετρήστε κατά προσέγγιση την απόσταση μεταξύ του φίλτρου και του σωλήνα νερού και κόψτε το σωλήνα για το φίλτρο κάθετα. Σύνδεσμος A Σωλήνας νερού

7. Χρησιμοποιήστε μονωτική ταινία σε κάθε

σύνδεση των σωλήνων/σωληνώσεων για να διασφαλίσετε ότι δεν υπάρχει διαρροή νερού.

8. Ο σωλήνας νερού πρέπει να συνδεθεί στη

γραμμή κρύου νερού. Αφήστε αρκετή απόσταση κατά το κόψιμο των Πλευρά βρύσης Σωλήνας νερού Θήκη φίλτρου

Σωλήνας νερού Λαστιχένια ροδέλα

Πλευρά ψυγείου EL electrolux 139

3. Απομάκρυνση τυχόν στοιχείων του φίλτρου

• Ανοίξτε την κύρια βρύση νερού και ελέγξτε εάν εξέρχεται νερό από το σωλήνα νερού.
• Εάν δεν εξέρχεται νερό, ελέγξτε εάν η βαλβίδα νερού είναι ανοιχτή.
• Αφήστε τη βαλβίδα ανοιχτή μέχρι να εξέρχεται καθαρό νερό. – Το αρχικό νερό ενδέχεται να περιέχει κάποια στοιχεία που βγαίνουν από το φίλτρο (διεργασία κατασκευής). Σωλήνας νερού ανάμεσα στη σχισμή της πλάτης του ψυγείου και του καλύμματος των κινητήρων.) Τοποθετήστε το σωλήνα όρθιο όπως φαίνεται στο σχήμα. Σωλήνας νερού Σωλήνας νερού

Βαλβίδα νερού Σωλήνας νερού πλευράς ψυγείου

4. Προσάρτηση της θήκης φίλτρου

• Βιδώστε και στερεώστε το στήριγμα του φίλτρου στην αριστερή/δεξιά πλευρά της πλάτης του ψυγείου. – Σε περίπτωση που το στήριγμα δεν έχει στερεωθεί καλά, αφαιρέστε το πίσω χαρτί της ταινίας στο στήριγμα του φίλτρου και προσαρτήστε το στήριγμα.
• Εισαγάγετε τη θήκη φίλτρου μέσα στο

6. Στερέωση του σωλήνα νερού

• Στερεώστε το σωλήνα νερού με τον [Σταθεροποιητικό δακτύλιο A].
• Ελέγξτε μήπως ο σωλήνας έχει λυγίσει ή τσακίσει. Εάν συμβαίνει κάτι τέτοιο, διορθώστε το για να αποφευχθεί διαρροή νερού. Σταθεροποιητικός δακτύλιος A Σωλήνας νερού

5. Σύνδεση του σωλήνα νερού στο ψυγείο

• Αφαιρέστε το πίσω κάλυμμα στο πίσω κάτω μέρος του ψυγείου.
• Εισαγάγετε το σταθεροποιητικό δακτύλιο στο σωλήνα νερού. (Προσέχετε να ακολουθήσετε την κατεύθυνση του παξιμαδιού.)
• Εισαγάγετε το σωλήνα νερού στο άνω μέρος της βαλβίδας νερού και στρέψτε το παξιμάδι δεξιόστροφα για να τον στερεώσετε. (Η βαλβίδα νερού βρίσκεται στη δεξιά πλευρά των κινητήρων.)
• Ελέγξτε για σωλήνες που έχουν στραβώσει ή για διαρροές. Εάν εντοπίσετε κάτι, επανεξετάστε τη διαδικασία εγκατάστασης.
• Επανατοποθετήστε το πίσω κάλυμμα. (Ο σωλήνας νερού πρέπει να τοποθετείται

7. Μετά την εγκατάσταση του συστήματος παροχής

• Συνδέστε το ψυγείο στην πρίζα, πιέστε το κουμπί [ΝΕΡΟ] στο χειριστήριο επί 2~3 λεπτά για να απομακρυνθεί τυχόν αέρας (φυσαλίδες) από τους σωλήνες και αποστραγγίστε το αρχικό νερό.
• Ελέγξτε για διαρροές ξανά σε όλο το σύστημα παροχής νερού (σωλήνες, συνδέσμους και σωληνώσεις). Αναδιατάξτε τους σωλήνες για άλλη μια φορά και μη μετακινείτε το ψυγείο.

Οι λαμπτήρες που χρησιμοποιούνται σε αυτήν τη συσκευή είναι ειδικοί λαμπτήρες που έχουν επιλεγεί για χρήση μόνο σε οικιακές συσκευές! Δεν μπορούν να χρησιμοποιηθούν για τον πλήρη ή μερικό φωτισμό ενός δωματίου! Σε περίπτωση που είναι απαραίτητο να αντικατασταθεί ο λαμπτήρας, χρησιμοποιήστε έναν ίδιας ισχύος που έχει σχεδιαστεί για χρήση μόνο σε οικιακές συσκευές.
