BRUGSANVISNING ENL60812X AEG-ELECTROLUX

• Zapojte chladničku, stiskněte tlačítko [VODA] na ovládacím panelu na 2~3 minuty, abyste odstranili vzduch (bubliny) z trubiček a vypustili první část vody.
• Znovu zkontrolujte, zda v systému přívodu vody nedochází k úniku vody (hadičky, spojky a trubičky). Opět trubičky upravte a s chladničkou nehýbejte. Spojka Vodní hadička Kohoutek DA electrolux 25 Indhold Skal opbevares af sikkerhedsmæssige årsager! _ __ __ __ __ __ __ __ __ __ __ __ __ 26 Installationsvejledning __ __ __ __ __ __ __ __ 29 Betjeningspanel __ __ __ __ __ __ __ __ __ __ 30 Temperaturstyring __ __ __ __ __ __ __ __ __ 31 Hvordan man udskifter den indvendige pære _ 32 Hvordan man bruger indvendige dele __ __ __ 33 Magisk kølezone (Tilvalg) __ __ __ __ __ __ __ 35 Hvordan man bruger dispenseren __ __ __ __ 35 Hvordan man bruger den automatiske ismaskine __ __ __ __ __ __ __ __ __ __ __ __ 36 Vedligeholdelse og rengøring _ __ __ __ __ __ 37 Før du ringer efter service... __ __ __ __ __ __ 39 Er der noget i vejen? Du skal ikke bekymre dig. Her er svaret _ __ __ __ __ __ __ 40 Forberedelse til installation _ __ __ __ __ __ __ 41 Følg disse trin, hvis køleskabet ikke kan komme gennem døren ved installationen __ __ __ __ __ __ __ __ __ __ __ 44 Nivellering af køleskab & justering af dør (efter behov) __ __ __ __ __ __ __ __ __ __ __ 45 Bortskaffelse af brugt elektrisk og elektronisk udstyr Dette symbol på produktet, dets tilbehør eller emballage betyder, at dette produkt ikke må behandles som husholdningsaffald. Aflevér venligst dette udstyr på en genbrugsstation for elektrisk og elektronisk udstyr. materialer vil hjælpe med at bevare naturens ressourcer. I EU og andre europæiske lande: Der er kommunale indsamlingsordninger for brugte elektriske og elektroniske produkter. Ved at sørge for korrekt aflevering af produktet, når du kasserer det, er du også med til at forebygge de farlige virkninger på miljø og sundhed, som forkert bortskaffelse af produktet vil kunne føre til. De genbrugte For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt bedes man kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor produktet er købt. Undlad derfor at kassere dit gamle elektriske og elektroniske udstyr med dit husholdningsaffald. SIKKERHEDSADVARSEL (Kun R-600a-modeller) Apparatet indeholder en vis mængde af kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog også brandfarligt. Under transporten og installationen af apparatet skal du passe på, at ingen dele i kølekredsløbet bliver beskadiget. Hvis der sprøjter kølemiddel ud af rørene, kan det blive antændt eller forårsage en øjenskade. Hvis du opdager en lækage, skal du undgå åben ild eller mulige kilder til antænding samt udlufte rummet, hvor apparatet står, i flere minutter.
• For at undgå at der dannes en brandfarlig gas/luftblanding, hvis der opstår en lækage i kølekredsløbet, afhænger størrelsen af det rum, hvor apparatet må anbringes, af den anvendte mængde kølemiddel. Størrelsen af rummet skal være 1 m3 for hvert 8 gram R600akølemiddel i apparatet. Mængden af kølemiddel vises på typeskiltet inden i apparatet.
• Et apparat, der ser ud til at være beskadiget, må aldrig startes. Kontakt din forhandler i tilfælde af tvivl. I overensstemmelse med RoHS (Direktiv 2002/95/EF) Dette miljøvenlige produkt indeholder ikke EU RoHS-begrænsede stoffer (Pb, Hg, Cd, Cr6+, PBB og PBDE). 26 electrolux DA Skal opbevares af sikkerhedsmæssige årsager! Læs disse sikkerhedsanvisninger grundigt og omhyggeligt inden brug. Denne brugsvejledning bør opbevares, så du kan slå op i den senere. Advarsel Indikerer risikoen for livsfare eller alvorlige kvæstelser. Forsigtig Indikerer risikoen for personkvæstelser eller materialebeskadigelse. Andre symboler Må IKKE fjernes eller skilles ad! NEJ, DU MÅ IKKE... Sørg for at trække ud af stikkontakt (udtag/lysnet)! Skal opbevares og overholdes! Forsigtig
• Hvis forsyningsledningen er beskadiget, skal den udskiftes af fabrikanten, fabrikantens servicerepræsentant eller en tilsvarende kvalificeret person for at forhindre faremomenter.
• Apparatet skal placeres således, at stikket er tilgængeligt. Advarsel Strømledningen må aldrig klemmes af selve køleskabet eller andre (tunge) genstande. Strømledningen må aldrig bøjes overdrevent. Hvis ledningen er beskadiget eller afskrællet, kan den forårsage brand og elektrisk stød. Der må ikke tilsluttes flere apparater til samme kontakt på væggen (stikkontakt). Det kan forårsage varmløbning og/ eller brand. Brug en særlig jordet stikkontakt til køleskabet. Strømledningen eller stikket må aldrig fastholdes med våde hænder. Der er risiko for elektrisk stød. Du må aldrig bruge en beskadiget strømledning, et beskadiget stik eller en løs stikkontakt. Der er risiko for brand, elektrisk stød eller alvorlige kvæstelser. Sørg for jordforbindelse. Kontrollér, at stikkontakten er jordforbundet (jordet). Der er risiko for elektrisk stød. Stikket må aldrig tages ud af stikkontakten ved at trække i ledningen. Tag altid fat om stikket. Stikkets ledning skal rettes nedad. Hvis den rettes opad, er ledningen bøjet nær stikket og kan beskadiges, hvilket kan forårsage elektrisk stød eller brand. Køleskabet må ikke installeres på et vådt gulv eller på et sted med meget fugtighed. El-isoleringen forringes og det kan medføre risiko for elektrisk stød. DA electrolux 27 Advarsel Strømledningen må aldrig berøre eller løbe hen over varmeapparater. Strømledningen kan blive beskadiget, og det kan medføre risiko for elektrisk stød. Kontrollér, om stikket sidder løst i stikkontakten. El-isoleringen forringes, og det kan medføre risiko for elektrisk stød. Der må aldrig hældes eller sprøjtes vand ind i køleskabet (både ind- og udvendigt). El-isoleringen forringes, og det kan medføre risiko for elektrisk stød. Der må ikke stilles beholdere med vand eller væske oven på køleskabet. Der kan trænge vand ind i køleskabet, og det kan medføre elektrisk stød eller beskadigelse. Børn må ikke hænge på køleskabsdørene. Køleskabet kan vælte og kvæste børnene. Inddelingshylder/lommer må ikke flyttes eller fjernes, når der er placeret mad eller beholdere på dem. Hårde beholdere (af glas, metal etc.) kan vælte og kvæste dig og kan ødelægge hyldeglas og indvendige dele. Man må ikke selv reparere, adskille eller ændre køleskabet. Der er risiko for personkvæstelser eller beskadigelse af køleskabet. Det anbefales at lade enhver service udføre af kvalificerede personer. Der må aldrig opbevares antændelig gas eller væske i køleskabet. Brug aldrig antændelig gas, benzen, fortyndervæske, benzin, spray etc. i nærheden af køleskabet. Der er risiko for brand, eksplosion og personkvæstelser eller beskadigelse. Hvis der konstateres en lækage af gas i nærheden af køleskabet eller i køkkenet, skal der omgående luftes ud uden at berøre stikket eller køleskabet. Der må ikke opbevares medicin eller forskningsprøver, der kræver streng temperaturkontrol, i køleskabet. Stik aldrig fingre eller hænder ind i bunden af køleskabet, især på bagsiden. Du kan blive kvæstet af skarpe metalhjørner eller få elektrisk stød. Man må ikke selv udskifte sikringer eller pærer. Kontakt en servicerepræsentant, der kan udskifte dem. Hvis du konstaterer, at strømledningen er beskadiget eller flænget, skal servicerepræsentanten omgående kontaktes. Når du skaffer dig af med det gamle køleskab, skal du sørge for at fjerne dørtætningslisterne først. Børn kan blive fanget og kvalt i et ubenyttet køleskab. Det er meget farligt “bare at efterlade det et par dage”! 28 electrolux DA FORSIGTIG Sørg for at trække stikket ud, hvis køleskabet ikke anvendes i længere tid. Madvarer og beholdere, især af metal, må aldrig berøres med våde hænder i fryseren. Du kan få frostknuder eller forfrysninger. Spis aldrig nogen fordærvede eller gamle madvarer. Madvarer, der opbevares for længe i køleskabet, kan være fordærvede eller gamle. Der må aldrig anbringes flasker eller glasbeholdere i fryseren. Glasbeholdere og flasker kan gå i stykker og kvæste dig. Der kræves 2 personer til at holde køleskabet, når det flyttes (horisontalt eller hældende). (En til at holde de øverste bageste håndtag, en anden til at holde den nederste holder.) Hvis der gribes om andre dele er det meget farligt og kan let glide væk. Sørg for at dreje hjulet op, før køleskabet flyttes.
• Hjulene kan beskadige eller ridse gulvet. Hvis køleskabet flyttes en længere afstand skal de indvendige dele fastgøres omhyggeligt med tape.
• Dele kan støde sammen og ødelægge hinanden. DA electrolux 29 Installationsvejledning Læs disse sikkerhedsanvisninger omhyggeligt igennem inden brug, og følg forholdsreglerne af hensyn til din egen sikkerhed. Forholdsregler ved installation og el-tilslutning Til forebyggelse af brand, elektrisk stød eller lækage:

1. Køleskabet må aldrig installeres på et

vådt gulv, eller hvor vand let kan samles.

• Stikket må kun tilsluttes en jordforbundet stikkontakt (et jordet net).
• Der må ikke tilsluttes flere apparater til samme kontakt på væggen (stikkontakt).

3. Der må aldrig bruges et adapterstik eller

en forlængerledning.

4. Strømledningen må aldrig klemmes af

andre (tunge) genstande.

• Hvis du hører mærkelige lyde, bemærker stærk kemisk lugt eller ser røgtåger etc. komme fra køleskabet, efter strømmen er tilsluttet, skal stikket omgående trækkes ud, og servicerepræsentanten eller ELECTROLUX kundeservice skal kontaktes.
• Vent ca. 5 minutter, før du sætter stikket i igen, for at forhindre beskadigelse af kompressoren og køleskabets elektriske anordninger.
• Vent 2~3 timer, indtil det bliver tilstrækkeligt koldt indeni, efter første strømtilslutning, og derefter kan der opbevares madvarer indeni. (Der kan forekomme nogle særprægede lugte af plastdele i starten af køleskabsdriften efter strømtilslutning. Disse lugte forsvinder, når køleskabet er i drift, og dørene åbnes og lukkes.) Forholdsregler ved brug Til forebyggelse af personskader, brand, elektrisk stød, etc. bør denne brugervejledning læses omhyggeligt før brug og opbevares i nærheden til opslag. Tilbehør Filterboks Vandforsyningsudstyr Brugervejledning 30 electrolux DA Betjeningspanel Når der er gået 6 måneder, siden køleskabet blev tilsluttet for første gang, lyser symbolet “CHANGE FILTER” (Udskift filter). Når du skal udskifte eller tilbagestille filteret:

1. Tryk på låseknappen (

-knappen trykket ind i 3 sekunder. Derefter slukkes symbolet “CHANGE FILTER” (Udskift filter). Børn kan finde på at trykke på en eller anden knap på panelet for sjovt, hvilket kan medføre temperaturfejl og funktionssvigt af køleskabet.

• Tryk på denne knap for at udelukke dette og fastholde temperatur- og funktionsindstillingerne.
• Tryk igen på låseknappen i mindst 3 sekunder for at stoppe det. Du kan efter behov vælge WATER, CUBED ICE, CRUSHED ICE eller ICE MAKER LOCK (vand, isterninger, knust is eller lås ismaskine). Symbolet lyser for valgt funktion. Tryk jævnt på kontaktpuden med din kop for at få vand eller is, og dit valg kommer ud 1~2 sekunder senere.
• Undgå at placere randen af glasset nær kontaktpudens underdel, da der ellers kan spildes eller stænkes vand eller isterninger.
• Du hører en klikkende lyd 2 sekunder efter isterningerne kommer ud. Dette er fra is-ud spærreventilen.
• Vent 2~3 sekunder efter du har trykket på kontaktpuden for at få alt vandet eller alle isterningerne i glasset. Når isterningbakkesamlingen rengøres, eller hvis anordningen ikke anvendes i en længere periode, fjernes isterningerne i opbevaringsbakken, og der trykkes på knappen for at standse fremstillingen af isterninger. Bemærk Køleskabets indvendige lys slukker, når dørene er åbne længere end 10 minutter.
• Hvis enten fryser- eller køleskabsdøren er åben længere end et minut, ringer døralarmen i 5 minutter med 1 minuts interval. DA electrolux 31 Temperaturstyring Når køleskabet tilsluttes første gang, er temperaturfunktionen sat til [Middle] (middel). Fryser Tryk på knappen (Nedfrysning), og indstillingstemperaturen skifter som vist på figuren.
• Sekventiel temperaturændring Hurtigere nedfrysning... Hvis du ønsker hurtigere nedfrysning, trykkes på knappen (Super Nedfrysning). Tryk på knappen igen, hvis du ønsker at stoppe funktionen. Køleskab Tryk på knappen (Nedkøling), og indstillingstemperaturen skifter som vist på figuren.
• Sekventiel temperaturændring Hurtigere afkøling eller nedkøling Hvis du ønsker hurtigere nedkøling, trykkes på knappen (Super Nedkøling). Tryk på knappen igen, hvis du ønsker at stoppe funktionen. Forsigtig Madvarer i køleskabet kan fryse, hvis køleskabets omgivelsestemperatur er under 5 °C. 32 electrolux DA Hvordan man udskifter den indvendige pære Pæren må kun udskiftes af en servicerepræsentant eller tilsvarende kvalificeret person. Udskiftning af pærer i køleskab Køleskab øverste lamper Udskiftning af pærer i fryser

2. Fasthold underdelen af lampeafskærmningen, og træk den fremad for at fjerne

lampeafskærmningen, og træk den fremad for at fjerne den.

• Følg den omvendte rækkefølge af adskillelsen, når pæren er udskiftet.

• Følg den omvendte rækkefølge af adskillelsen, når pærerne monteres igen. DA electrolux 33 Hvordan man bruger indvendige dele Modeller med alle tilvalg er vist. Elementerne afhænger af modellen. 34 electrolux DA Forsigtig

• Du må ikke røre ved eller holde fødevarer (madbeholder) med våde hænder i fryseren. Dette kan medføre frostknuder (forfrysninger).
• Der må ikke opbevares medicin, forskningsprøver etc. i køleskabet.
• Der må ikke opbevares grøntsager i det kølige rum, da de kan fryse. Bemærk Æggebakken kan placeres på en hylde i køleskabet efter behov. Fryserlomme Til opbevaring af frosne madvarer (Der må ikke opbevares is eller langtidsopbevarede madvarer i den øverste fryserlomme.) Fryserhylde (hærdet glas) Til opbevaring af frosne madvarer såsom kød, fisk, is... Fryserens tørreskuffe Til længerevarende opbevaring af tørrede madvarer (tørrede blæksprutter, tørrede ansjoser etc.) Fryserens kødskuffe Til opbevaring af kød, fisk, kylling med folieafdækning eller vinylemballering

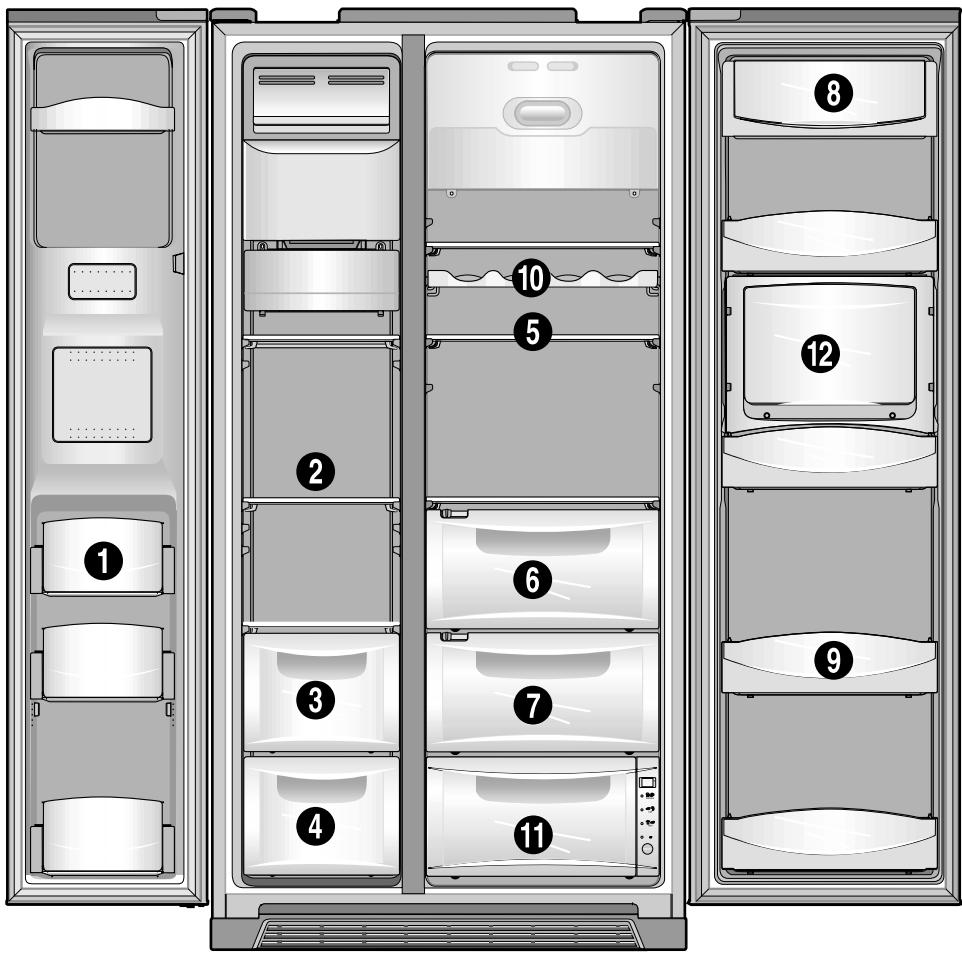

5. Køleskabshylde (hærdet glas)

Til opbevaring af almindelige madvarer

Til opbevaring af frugt

Til opbevaring af mejeriprodukter såsom smør og ost

Til opbevaring af nedkølede madvarer, mælk, juice, ølflasker etc.

10. Vinreol (Tilvalg)

11. Magisk kølezone (Tilvalg)

12. Forfriskningslomme (kun modeller med

forfriskningslomme) Til hyppigt brugte kander, drikkevand, drikkevarer Tips til opbevaring af madvarer Skyl madvarerne inden opbevaring. Vær forsigtig med at opbevare tropiske frugter, såsom bananer, ananas, tomater, da de nemt kan blive fordærvet ved en lav temperatur. Del og adskil madvarerne i mindre stykker. Sørg for tilstrækkelig afstand mellem madvarerne. Hvis de ligger for tæt, hindres den kolde luftcirkulation og det medfører ringe køling. Anbring våde madvarer eller madvarer med meget væske forrest på hylderne (nær ved døren). Husk altid at tildække eller indpakke madvarer for at undgå madlugte.

• Hvis de anbringes i nærheden af den kolde luftstuds, kan de fryse. Lune eller varme madvarer bør nedkøles tilstrækkeligt, før de lægges i køleskabet, for at reducere strømforbruget og for at forbedre køleskabets præstationsniveau. DA electrolux 35 Magisk kølezone (Tilvalg) Kontrolgrafik og kontrolfunktion for magisk kølezone Når du først tilslutter apparatet, er “OFF”lysdioden tændt. Du kan vælge “OFF” “VEGETABLE” (Grøntsager) “FISH” (Fisk) “MEAT” (Kød) ved at trykke på knappen “Select” (Vælg). Trin Display OFF

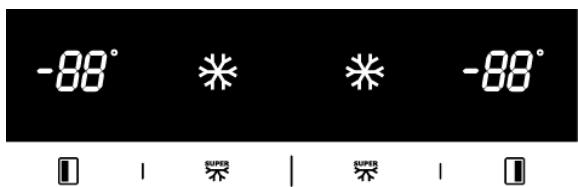

FISK -1º KØD -3º Lysdioderne og temperaturerne viser, hvad du har valgt.

• Den viste temperatur er en mål-indstillingsværdi, så den kan være forskellig fra den reelle temperatur inde i rummet. Hvordan man bruger dispenseren Vælg WATER (VAND) / CUBED ICE (ISTERNINGER) / CRUSHED ICE (KNUST IS), og tryk koppen mod kontaktpuden efter behov. Tryk pa -knappen for at vælge VAND, og IKONET lyser for at vise, at det er sat til. Tryk pa -knappen for at vælge ISTERNINGER, og IKONET lyser. Tryk pa -knappen for at vælge KNUST IS, og IKONET lyser. Når du har valgt [ISTERNINGER] eller [KNUST IS], skal du fjerne koppen fra kontaktpuden, når den er halvt fyldt. (Hvis du ikke gør det, vil det resterende IS flyde over koppen eller dispenserens åbning blokerer.) Forsigtig
• Der bør ikke bruges tynde kopper eller krystalglas, hvis der tages isterninger eller knust is.
• For din egen sikkerheds skyld bør du aldrig stikke fingrene eller andet værktøj ind i dispenserens åbning.
• Hvis isterningerne eller den knuste is er misfarvet, bør dispenseren ikke længere bruges, og en servicerepræsentant skal kontaktes. VAND KNUST IS ISTERNINGER

• 1 time efter du har taget [ISTERNINGER] eller [KNUST IS], går valgfunktionen automatisk tilbage til [VAND]. 36 electrolux DA Hvordan man bruger den automatiske ismaskine
• Der fremstilles cirka 10 isterninger (7~8 gange om dagen) ad gangen. Hvis beholderen til isterninger er fuld, standser fremstillingen af is.
• Det er normalt, at ismaskinen laver smældende lyde, når isterningerne falder ned i opbevaringsbeholderen.
• Rengør opbevaringsbeholderen til isterninger regelmæssigt for at undgå dårlige lugte.
• Hvis der ikke er tilstrækkeligt is i opbevaringsbeholderen, bliver isen måske ikke doseret. Vent en dag for at få fremstillet mere is.
• Hvis isen ikke doseres let, skal man kontrollere, at dispenserens åbning ikke er blokeret. Hvis ismaskinen ikke fungerer

1. Hvis isterningerne sætter sig fast og

• Træk opbevaringsbeholderen til isterninger ud og adskil isterningerne, der kan have sat sig sammen.
• Hvis mængden af vand, der tilføres ismaskinen, behøver justering. Kontakt et serviceværksted.

2. I tilfælde af strømsvigt

• Isterningerne i beholderen kan smelte og flyde ned i fryserummet. Hvis der forudses længerevarende strømsvigt, skal beholderen trækkes ud, isterningerne fjernes og beholderen sættes på plads igen. Bemærk Brug kun is fra dette køleskab. DA electrolux 37 Vedligeholdelse og rengøring Sørg for at trække stikket ud først!

• Mejerilomme: Fasthold begge ender og skub opad for at fjerne den. 2 Opbevaringsbeholder til isterninger
• Fjern: Træk beholdersamlingen op i fremadgående retning for at fjerne den.
• Tilbagestil: Pas den ind til sidefurerne og isæt den til endevæggen. Hvis det er vanskeligt at isætte beholderen fuldstændigt, fjern den, drej hvirvelspolen i beholderen eller drivmekanismen en kvart omgang og sæt den i på ny. Isterningerne bør ikke opbevares for længe. 38 electrolux DA 3 Fryser- & køleskabshylder Hvordan de rengøres Indvendige dele

• Åbn dørene fuldstændigt, træk derefter hylderne fremad for at fjerne dem. Fryser& køleskabslommer

• Brug en klud med vand og mildt (neutralt) rengøringsmiddel til rengøring.

• Fasthold begge ender og skub opad. 5 Grøntsagsskuffe & frugtskuffe

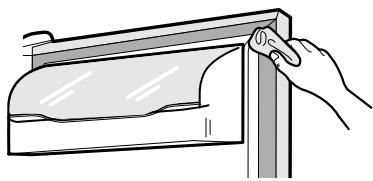

• Træk fremad og løft lidt opad for at fjerne dem. Dørtætningsliste
• Brug en klud med vand og mildt (neutralt) rengøringsmiddel. Dispenser vandhylde
• Fjern spildristen og rengør spildhylden regelmæssigt. (spildhylden er ikke selvdrænende). Bemærk Brug aldrig andre elektriske anordninger inden i køleskabet, da det kan medføre elektrisk stød eller brand. Forsigtig For din egen sikkerhed trykkes en gang på (ISMASKINENS LÅS), når opbevaringssamlingen til isterninger rengøres (fjernelse & tilbagestilling). Bagside (maskinrum)

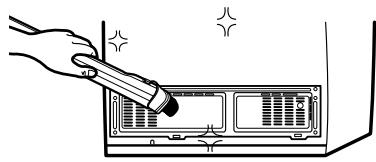

• Fjern støv fra risten med en støvsuger mindst en gang om året.

• Pas på, du ikke skader dine hænder og fingre, når samlingen rengøres. Forsigtig Brug aldrig benzin, benzen (benzol), fortyndingsmidler etc., da dette kan beskadige overfladerne. DA electrolux 39 Før du ringer efter service... Kontrollér venligst følgende tips vedrørende fejlfinding før du ringer efter service! Fejl Det bliver aldrig koldt indeni. Frys og køl er ikke så godt. Kontrollér

• Er køleskabet taget ud af stikkontakten?
• Er temperaturen indstillet for lavt [Lav mode]?
• Er køleskabet placeret i direkte sollys, eller er der placeret nogen varmeapparater i nærheden?
• Er afstanden mellem bagsiden af køleskabet og væggen for lille? Madvarer i køleskabet fryser.

• Er temperaturen indstillet for højt [Høj]? Handling

• Indstil temperaturfunktionen på Middel eller Høj.
• Flyt køleskabet væk fra direkte sollys og væk fra varmeapparater.
• Sørg for tilstrækkelig afstand (mere end 10 cm) mellem bagsiden af køleskabet og væggen.

• Indstil temperaturfunktionen på [Middel] eller [Lav].

• Er omgivelsestemperaturen • Madvarer kan fryse, hvis omgifor lav? velsestemperaturen er under 5 °C. Flyt køleskabet til et sted,
• Opbevares der madvarer hvor temperaturen er over 5 °C. med meget fugt i nærheden af den kolde
• Anbring madvarer med fugt på luftstuds? hylderne tæt ved dørene. Mærkelig lyd fra køleskabet.

• Er gulvet under køleskabet ujævnt?

• Flyt køleskabet til et plant og lige gulv.

• Er afstanden mellem bagsiden af køleskabet og væggen for lille?

• Sørg for tilstrækkelig afstand.
• Fjern enhver genstand, der berører køleskabet.

• Berører andre genstande køleskabet? Lugt eller modbydelig stank fra indersiden.

• Opbevares madvarerne utildækkede eller uindpakkede?

• Sørg for at tildække og indpakke madvarerne.

• Er der stænk af madvarer på hylderne eller i lommerne?

• Rengør disse regelmæssigt. Hvis lugte først trænger ind i disse dele, er de svære at fjerne igen.

• Er madvarerne opbevaret for længe?

• Madvarer må ikke opbevares for længe.
• Et køleskab er hverken en perfekt eller en permanent madvareopbevaringsplads. 40 electrolux DA Er der noget i vejen? Du skal ikke bekymre dig. Her er svaret Tilfælde Forklaring Varme Køleskabets forside og sider føles varme eller hede.

• Der er anbragt rør (kølerum) under overfladen til forebyggelse af fugtdannelse på det. Døren er fast Døren er vanskelig at åbne.

• Det er vanskeligt at åbne døren, når du lukker døren og åbner den igen med det samme. Der strømmer varm luft ind i køleskabet og danner trykforskel. Vent et minut, og døren er let at åbne igen. Mærkelig lyd Det lyder, som om der løber vand ud af køleskabet.

• Når kompressoren starter eller standser, kan kølemidlet, der køler køleskabet ved at flyde gennem rørene, danne sådan en lyd. Noget knirker eller en klikkende lyd.

• De indvendige dele trækker sig sammen og/eller udvider sig på grund af temperaturforskelle – Når der bliver koldt indvendigt, eller når døren er åben – kan der forekomme sådanne lyde. Brummende eller summende lyd.

• Kompressoren eller ventilatoren til kold luftcirkulation kan danne sådan driftslyd. (Hvis køleskabet ikke er nivelleret, kan lyden være højere.) Frost & dug Dug eller frost på væggen og/eller på overfladen af madvarebeholdere i fryseren og køleskabet. Frost og/eller dug kan dannes i følgende tilfælde:

• Afrimet vand kan også danne denne lyd. (Dette køleskab har et automatisk afrimningssystem.)

• Ved høj temperatur og/eller høj fugtighed omkring køleskabet.
• Når dørene er åbne for længe.
• Hvis madvarer med megen fugt opbevares utildækket eller uindpakket. – Du kan se det samme fænomen, når der hældes koldt vand i et glas, og der dannes dug på overfladen. Dug på de indvendige lampeafskærmninger.

• Lyspæren afgiver varme, når den er tændt, så når dørene er åbne for længe, kan der dannes dug på lampens afdækning på grund af temperaturforskelle. Dug på skabets overflade.

• Hvis det er meget fugtigt omkring køleskabet, klæber fugtighed fra luften sig fast til overfladen og danner dug. DA electrolux 41 Forberedelse til installation Kontrollér først, om køleskabet kan komme gennem døren. Mål (inklusive dørhåndtag) (Bredde*Dybde*Højde) 903 mm x 721,5 mm x 1790 mm 42 electrolux DA

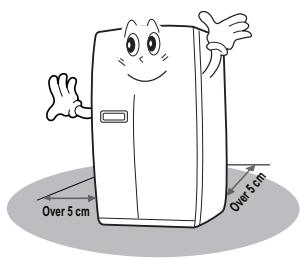

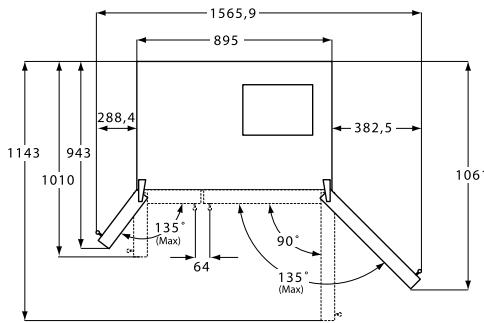

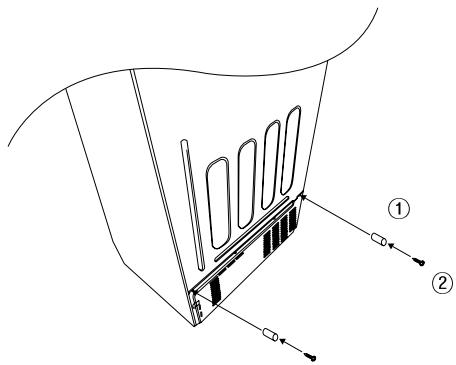

Find et passende sted til installationen Tilstrækkelig afstand mellem køleskabets bagside og væggen til fri luftcirkulation. Bemærk Undgå direkte sollys. “Placér de indkapslede afstandsstykker i den dertil beregnede holder på bagsiden af køleskabet, og skru dem fast. Dette sikrer, at der er en minimal afstand mellem køleskabet og væggen”. Montering af fryserdør

1. Sæt først vandledningen ind i hullet i den

nederste hængselbolt (kun modeller med dispenser). Sæt derefter underdelen af fryserdøren ind i hængselbolten. Bemærk Når installationsstedet er parat, følges installationsvejledningerne. Hvis køleskabets omgivelsestemperatur er lav (under 5 °C), kan madvarerne fryse, eller køleskabet kan fungere uregelmæssigt.

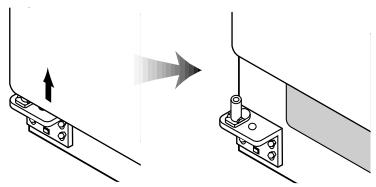

2. Sæt det nederste hul på fryserdøren lige

ned i den nederste hængselbolt.

3. Placér dørens øverste del tæt

ved skabet, og sæt den øverste hængselbolt ind i det øverste hul på fryserdøren. (Sæt først hængslets bagside til fremspringets fure, derefter forsiden til det øverste hul på døren.) DA electrolux 43

2. Placér dørens øverste del tæt

ved skabet, og sæt den øverste hængselbolt ind i det øverste hul på fryserdøren. (Sæt først hængslets bagside til fremspringets fure, derefter forsiden til det øverste hul på døren.)

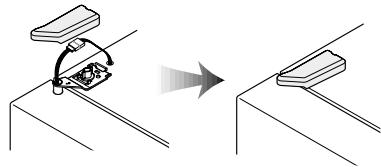

4. Drej fastgørelseselementet til hængslet

stramt til enden. Montér fastgørelsesforbindelserne og skruejordleder.

5. Sæt vandledningen langt ind

forbindelsen (kun modeller med dispenser).

3. Drej fastgørelseselement til hængslet

stramt til enden. Montér fastgørelsesforbindelserne og skruejordleder. Klik og skru det øverste hængseldæksel på.

Montering af køleskabsdør

1. Sæt det nederste hul på køleskabsdøren

lige ned i den nederste hængselbolt. 44 electrolux DA Følg disse trin, hvis køleskabet ikke kan komme gennem døren ved installationen Aftagning af fryserdør Fjern først bundafdækningen foran, hvis den er påsat.

1. Fjern først bundafdækningen. Træk først

den venstre manchet af forbindelsen, fasthold derefter forbindelsen, og træk det venstre vandrør ud (kun modeller med dispenser).

2. Skru øverste hængseldæksel af med en

3. Drej fastgørelseselementet til det

øverste hængsel 3~4 gange mod uret. Afmontér fastgørelsesforbindelserne.

4. Løft den forreste del af hængslet for at

tage det af. (Når hængslet er taget af, kan døren falde fremover. Vær forsigtig!)

5. Vær forsigtig med ikke at beskadige

vandledningerne, når døren tages af. Aftagning af køleskabsdør

1. Skru øverste hængseldæksel af med en

skruetrækker. Sæt en tynd skruetrækker ind i dækslets sidefure for at fjerne det.

2. Drej fastgørelseselementet til det

øverste hængsel 3~4 gange mod uret. Afmontér fastgørelsesforbindelserne.

3. Løft den forreste del af hængslet for at

tage det af. (Når hængslet er taget af, kan døren falde fremover. Vær forsigtig!)

4. Løft døren ret op for at tage den af.

DA electrolux 45 Nivellering af køleskab & justering af dør (efter behov) Køleskabet skal være nivelleret for at opretholde optimal funktion og ønskværdig fremtoning af fronten (hvis gulvet under køleskabet er ujævnt, syner fryseren og køleskabet i ubalance). Hvis fryserdøren er lavere end køleskabsdøren... Sæt en skruetrækker (flad spids) ind i en fure på det venstre hjul (under fryseren) og drej den med uret, indtil døren er i balance (med uret til at løfte fryserdøren; mod uret til at sænke). Hvis køleskabsdøren er lavere end fryserdøren... Sæt en skruetrækker (flad spids) ind i en fure på det højre hjul (under køleskabet) og drej den med uret, indtil døren er i balance (med uret til at løfte køleskabsdøren; mod uret til at sænke). Frontplade Efter installation og/eller dørnivellering skal frontpladen fastgøres med skruer. (Fjern først skruerne på frontpladen. Klik og skru pladen på.) Forsigtig Forsiden af køleskabet skal være en anelse højere end bagsiden til lettere lukning af døren, men hvis hjulet løftes for meget til balancering af dørene, f.eks. forsiden af køleskabet er meget højere end bagsiden, kan det være vanskeligt at åbne døren. 46 electrolux DA Hvordan vandledningen installeres (kun modeller med dispenser)

1. Vandtrykket skal være 2,0~12,5 kgf/cm2

eller højere til driften af den automatiske ismaskine.

• Kontrollér ledningsvandtrykket: Hvis en beholder på 180 cc er fuld inden for 10 sekunder, er trykket OK.

2. Når vandledningerne installeres, skal

man sørge for, at de ikke er i nærheden af nogen varm overflade.

3. Vandfiltret “filtrerer” kun vandet. Det eliminerer ikke nogen bakterier eller mikrober.

4. Hvis vandtrykket ikke er højt nok til

ismaskinen, kontaktes den lokale vvsinstallatør til installering af en ekstra vandtrykspumpe.

5. Filtrets holdbarhed afhænger af, hvor

meget det bruges. Vi anbefaler, at du udskifter filtret mindst en gang hver 6. måned.

• Når filtret påsættes, bør det placeres, så det er let tilgængeligt (aftagning & påsætning).

6. Efter installation af køleskab og vandledningssystem skal du vælge [WATER]

(VAND) på betjeningspanelet og holde knappen trykket ind i 2~3 minutter for Installationsprocedure (kun modeller med dispenser)

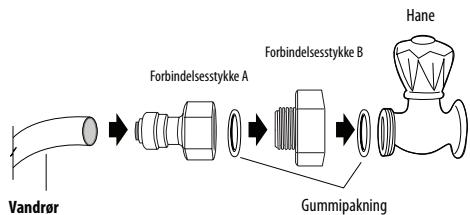

1. Forbind forbindelsesstykke til vandledning

Hane Forbindelsesstykke B Figur A Hane Forbindelsesstykke B Forbindelsesstykke (3014454520) Skrue (7112401211) (3012020700) Fastgørelseselement A x 3ea

Filterboks (3019974100) Vandrør A/B (A:3019503200 B:3019503300) Anbring gummiskiven inden i forbindelsesstykket til vandhanen og skru det på vandhanen.

2. Forberedelse til installation af vandfilter

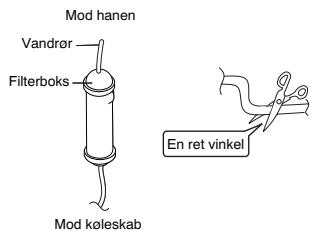

• Tilslut ledningerne til filtret som vist på figuren. Gummipakning Forbindelsesstykke A VANDFORSYNINGSUDSTYR Kontrollér delene nedenfor til installation af vandforsyning. Øvrige påkrævede dele kan fås hos din lokale servicerepræsentant.

• Mål en omtrentlig afstand mellem filtret og vandledningen og skær ledningen vertikalt af filtret. Forbindelsesstykke A Vandrør at forsyne vandtanken med vand og dispenservand.

7. Brug tætningsbånd til enhver

forbindelse af rør/ledninger for at sikre imod vandlækage.

8. Vandledningen skal tilsluttes den kolde

vandledning. Efterlad tilstrækkelig afstand, når ledningerne skæres over. Mod hanen Vandrør Filterboks En ret vinkel Gummipakning Vandrør Figur B Mod køleskab DA electrolux 47

3. Fjernelse af alle substanser i filteret

• Åbn hovedventilen til vandledningen og kontrollér, om der kommer vand ud af vandledningen.
• Hvis der ikke kommer vand ud, kontrolleres det, at vandventilen er åben.
• Lad ventilen være åben, indtil der kommer rent vand ud. – I starten kan vandet indeholde nogle substanser fra filtret (fabrikationsproces). Vandrør Sæt røret ret op som vist på figuren. Vandrør Vandrør Møtrik Vandventil Hane Forbindelsesstykke Vandslange mod køleskab Vand

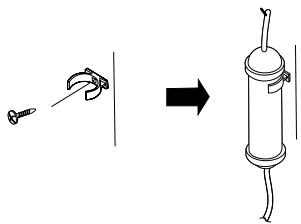

4. Påsætning af filterboks

• Filterholderen skrues på og fastgøres til køleskabets venstre/højre bagside. – Hvis holderen ikke er korrekt fastgjort, fjernes tapens papir på filterholderen og sættes på.
• Sæt filterboksen ind i holderen.

6. Fastgørelse af vandledningen

• Fastgør vandledningen med [fastgørelseselement A].
• Kontrollér, om ledningen er bøjet eller presset. Hvis det er tilfældet, sættes den korrekt for at forhindre vandlækage. Fastgørelseselement A Vandrør

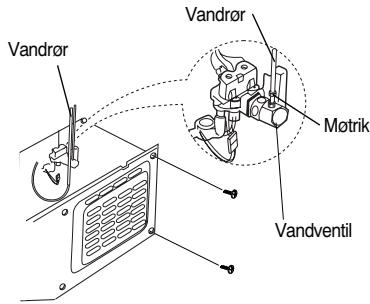

5. Tilslutning af vandledning til køleskab

• Fjern pladen forneden på bagsiden af køleskabet.
• Sæt låseringen ind i vandledningen (sørg for at følge møtrikkens retning).
• Sæt vandledningen ind i toppen af vandventilen og drej møtrikken med uret for at fastgøre den (vandventilen er til højre for motorerne).
• Kontrollér, om der er bøjede rør eller vandlækager. Hvis det er tilfældet, kontrolleres installationen.
• Sæt pladen på bagsiden igen. (Vandledningen skal anbringes mellem furen på køleskabets bagside og motorafdækningen.)

7. Efter installation af vandforsyningssystem

Pærer fra dette apparat er specielle lamper udvalgt alene til husholdningsapparater! De kan ikke bruges til hel eller delvis oplysning af værelser i husholdningen! Hvis det bliver nødvendigt at erstatte pæren brug en af samme styrke specielt beregnet til husholdningsapparater.
