ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LD 326501 ECG

ΒΑΣΗ ΤΟΙΧΟΥ ΓΙΑ ΤΗΛΕΟΡΑΣΗ LED ME ΔΥΝΑΤΟΤΗΤΑ ΚΛΙΣΗΣ

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

Διαβάστε προσεκτικά και φυλάξτε για μελλοντική χρήση!

Απευθυνθείτε σε ειδικευμένο επαγγελματία για τη σωστή εγκατάσταση της βάσης τοίχου. Πριν από την εγκατάσταση της βάσης τοίχου, ελέγξτε το περιεχόμενο του κιτ συναρμολόγησης και ενημερώστε τον προμηθευτή σας σε περίπτωση που διαπιστώσετε ότι κάποια στοιχεία λείπουν ή είναι ελαττωματικά. Μην χρησιμοποιείτε ελαττωματικά στοιχεία!! Χρησιμοποιήστε τη βάση τοίχου αποκλειστικά για τον σκοπό που προορίζεται από τον κατασκευαστή. Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο τοίχος έχει επαρκή αντοχή για τη στήριξη της βάσης τοίχου (ειδικά όσον αφορά στο βάρος). Βεβαιωθείτε επίσης ότι δεν περνάνε γραμμές ρεύματος, νερού, αερίου ή άλλες μέσα από τον τοίχο στην περιοχή εγκατάστασης. Διατηρήστε την προβλεπόμενη απόσταση μεταξύ της τηλεόρασης και του τοίχου (εξαρτάται από το μοντέλο της τηλεόρασης). Εγκαταστήστε τη βάση τοίχου σε ασφαλή θέση, όπου δεν αποτελεί κίνδυνο για κανέναν. Αφού στερεώσετε τη βάση τοίχου και την τηλεόραση επίπεδης οθόνης, βεβαιωθείτε ότι είναι επαρκώς σταθερές και ασφαλείς. Αυτή η επιθεώρηση πρέπει να επαναλαμβάνεται σε τακτική βάση, κάθε 2 μήνες.

Ο εξοπλισμός είναι σχεδιασμένος για εγκατάσταση σε ξύλινες δοκούς ή συμπαγείς τοίχους από σκυρόδεμα. Πριν από την εγκατάσταση, βεβαιωθείτε ότι η επιφάνεια συναρμολόγησης έχει την απαραίτητη ικανότητα φόρτισης για τη στήριξη του συνολικού βάρους της τηλεόρασης και της βάσης. Μην υπερβαίνετε ποτέ τη μέγιστη ικανότητα της βάσης, η οποία είναι 75 κιλά, μαζί με τα καλώδια.

Αυτό το προϊόν είναι σχεδιασμένο μόνο για οικιακή χρήση. Η χρήση του προϊόντος σε εξωτερικούς χώρους μπορεί να έχει ως αποτέλεσμα αστοχία του προϊόντος ή τραυματισμό ατόμων.

Ο κατασκευαστής δεν φέρει ευθύνη για ζημίες στον εξοπλισμό ή βλάβες στην υγεία που προκλήθηκαν από ακατάλληλη εγκατάσταση της βάσης τοίχου.

1. Διαβάστε όλες τις οδηγίες και βεβαιωθείτε ότι τις κατανοείτε πριν από την εγκατάσταση. Εάν έχετε απορίες για οποιοδήποτε μέρος της

διαδικασίας εγκατάστασης, επικοινωνήστε με έναν επαγγελματία τεχνικό για βοήθεια.

1. Ο τοίχος ή η επιφάνεια στην οποία θα στερεωθεί η βάση πρέπει να έχει ικανότητα στήριξης του συνολικού βάρους της βάσης τοίχου και της τηλεόρασης. Διαφορετικά θα απαιτηθεί ενίσχυση.
2. Η εγκατάσταση απαιτεί τη συνεργασία τουλάχιστον δύο ανθρώπων, καθώς και τη χρήση μηχανικού μηχανισμού ασφάλειας και κατάλληλων εργαλείων. Διαφορετικά μπορεί να προκληθούν υλικές ζημιές ή σοβαρός ή θανάσιμος τραυματισμός.
3. Ακολουθήστε όλες τις οδηγίες και τις συστάσεις που αφορούν στον επαρκή αερισμό και στην επιλογή κατάλληλης θέσης για την αγκύρωση της τηλεόρασης. Ανατρέξτε στο εγχειρίδιο της τηλεόρασής σας για περισσότερες πληροφορίες.
4. Το προϊόν περιέχει σχετικά μικρά εξαρτήματα, τα οποία ενδέχεται να προκαλέσουν πνιγμό σε περίπτωση εισπνοής ή κατάποσης. Κρατήστε αυτά τα στοιχεία μακριά από μέρη στα οποία μπορούν να φτάσουν παιδιά!

ПЕРИГРАФН

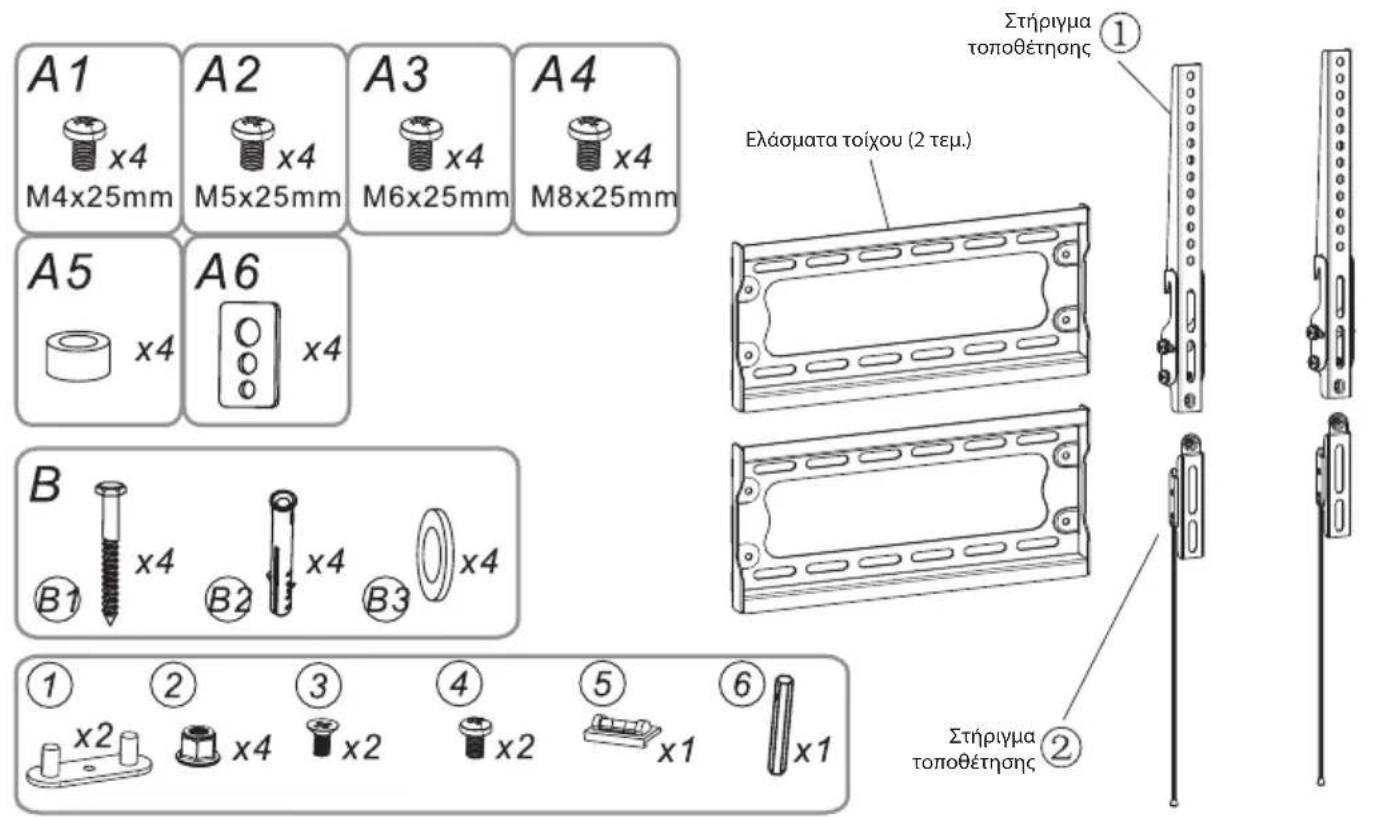

Κιτ συναρμολόγησης

Προσδιορισμός Τεμάχια Περιγραφή
A1 4 Βίδα Μ4 × 25 mm
A2 4 Βίδα Μ5 × 25 mm
A3 4 Βίδα Μ6 × 25 mm
A4 4 Βίδα Μ8 × 25 mm
A5 4 Αποστάτης
A6 4 Ροδέλα για κοντή βίδα
B1 4 Μακριά βίδα
B2 4 Ούπα
B3 4 Ροδέλα για μακριά βίδα
1 2 Πλαστικό ένθετο
2 4 Παξιμάδι Μ6
3 2 Βίδα Μ5 × 10 mm
4 2 Βίδα Μ5 × 6 mm
5 1 Μαγνητικό αλφάδι
6 1 Πείρος Μ6

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

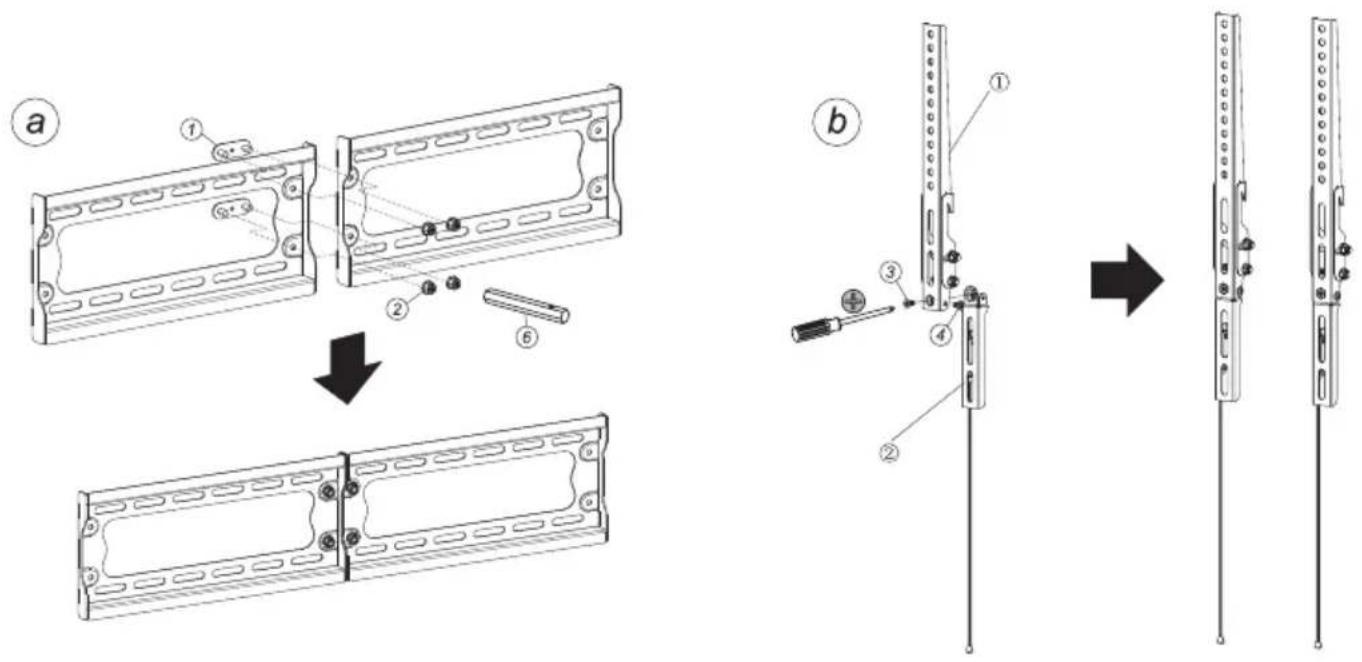

1 – Συναρμολόγηση του ελάσματος τοίχου και των στηριγμάτων τοποθέτησης

Ακολουθώντας τις οδηγίες στην παρακάτω εικόνα, συναρμολογήστε το έλασμα τοίχου, το οποίο αποτελείται από δύο μέρη. Τοποθετήστε και τα δύο μέρη μαζί και ασφαλίστε τα με πλαστικά ένθετα (1), παξιμάδια (2) και πείρους Μ6 (6).

Από δύο μέρη αποτελούνται επίσης τα στηρίγματα τοποθέτησης, τα οποία συνδέονται με βίδες (3) και (4) χρησιμοποιήστε σταυροκατσάβιδο για τις σφίξετε.

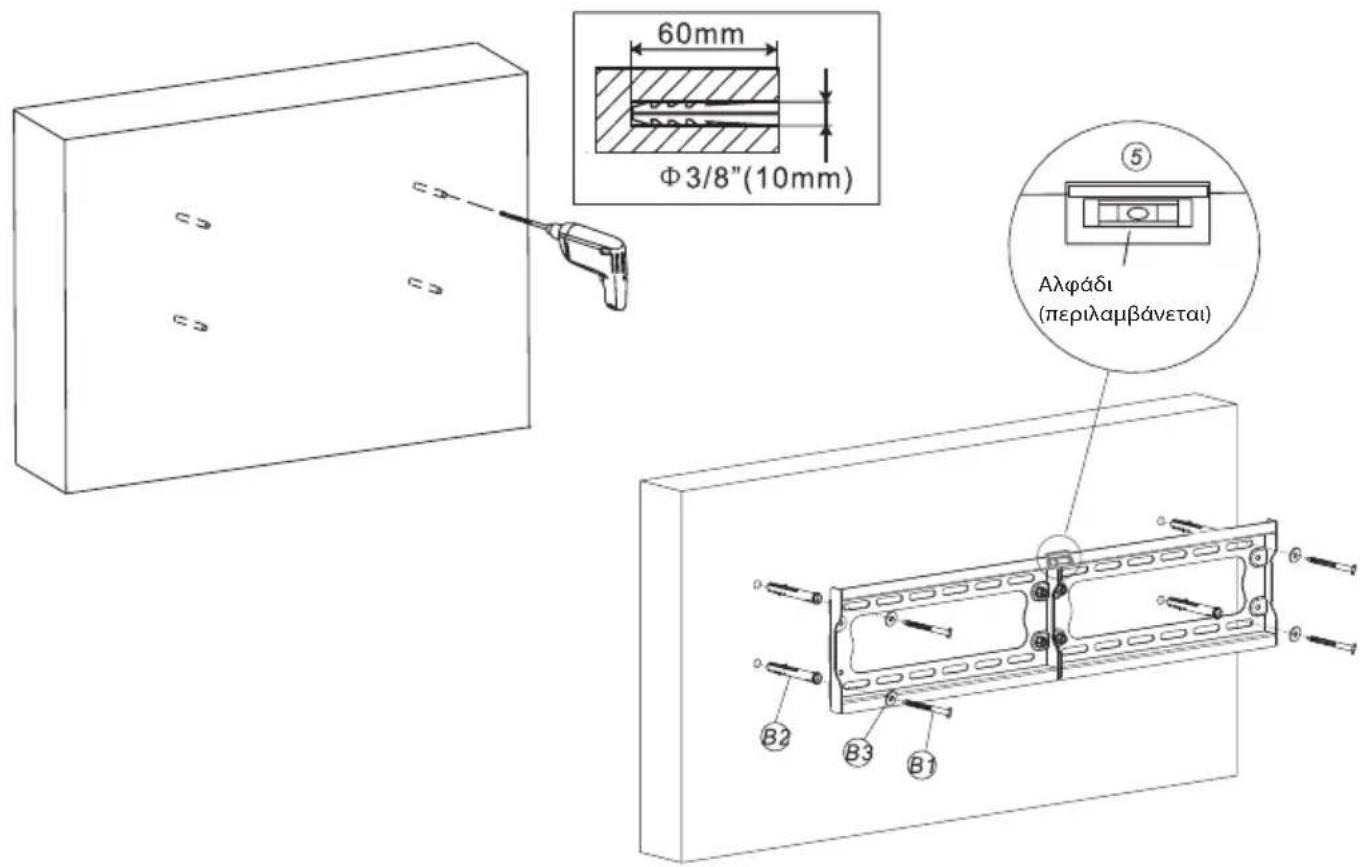

2A – Συναρμολόγηση για τοίχο από σκυρόδεμα

Τοποθετήστε το έλασμα τοίχου στον τοίχο, οριζοντιώστε το και χρησιμοποιήστε το ως πρότυπο για να σημειώσετε τις θέσεις για τέσσερις οπές. Ανοίξτε τέσσερις οπές διαμέτρου 10 mm και βάθους 60 mm. Εισάγετε τέσσερα ούπα (B2) στις οπές και στερεώστε το έλασμα τοίχου στον τοίχο χρησιμοποιώντας μακριές βίδες (B1) και ροδέλες (B3). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

Προειδοποίηση: Χρησιμοποιήστε βίδες διάνοιξης σπειρώματος για να διατηρήσετε το έλασμα τοίχου τέλεια ευθυγραμμισμένο με τον τοίχο. Βεβαιωθείτε ότι οι βίδες διάνοιξης σπειρώματος εισέρχονται πλήρως στα ούπα, χωρίς κανένα κενό. Αυτό διασφαλίζει σταθερή τοποθέτηση του στηρίγματος και προλαμβάνει ενδεχόμενες υλικές ζημιές ή τραυματισμούς.

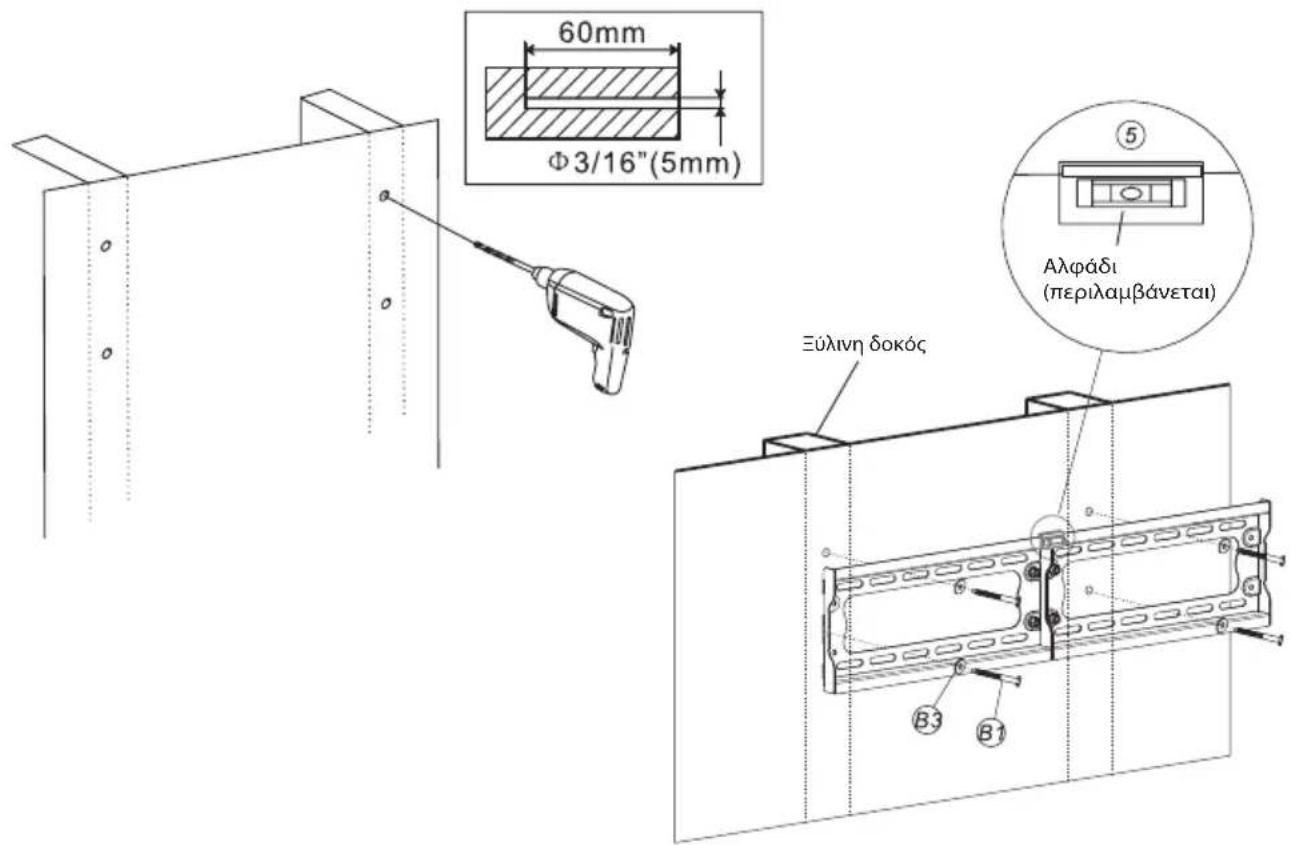

2B – Συναρμολόγηση για ξύλινες δοκούς

Χρησιμοποιήστε το έλασμα τοίχου ως πρότυπο. Βεβαιωθείτε ότι είναι οριζόντιο και σημειώστε τις θέσεις για τέσσερις οπές στήριξης στην ξύλινη δοκό. Ανοίξτε τέσσερις οπές διαμέτρου 5 mm και βάθους 60 mm. Τοποθετήστε το έλασμα τοίχου οριζόντια και στερεώστε το στον τοίχο χρησιμοποιώντας τέσσερις μακριές βίδες (Β1) και ροδέλες (Β3). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

Προειδοποίηση: Χρησιμοποιήστε βίδες διάνοιξης σπειρώματος για να διατηρήσετε το έλασμα τοίχου τέλεια ευθυγραμμισμένο με τον τοίχο. Βεβαιωθείτε ότι οι βίδες διάνοιξης σπειρώματος εισέρχονται πλήρως στα ούπα, χωρίς κανένα κενό. Αυτό διασφαλίζει σταθερή τοποθέτηση του στηρίγματος και προλαμβάνει ενδεχόμενες υλικές ζημιές ή τραυματισμούς.

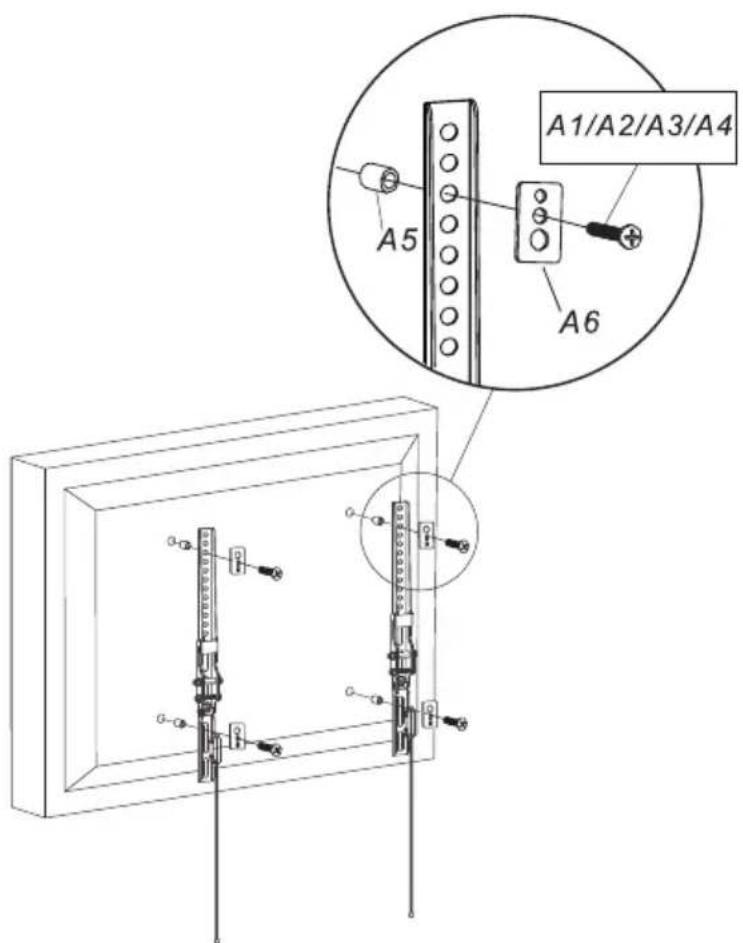

3 – Προσάρτηση των στηριγμάτων τοποθέτησης στην τηλεόραση

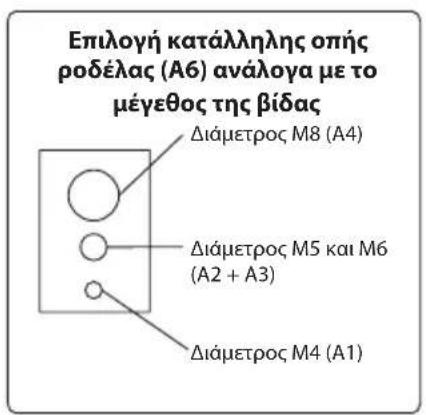

Ελέγξτε πώς είναι διατεταγμένες οι οπές στερέωσης στην πίσω πλευρά της συσκευής τηλεόρασης. Επιλέξτε τις κατάλληλες βίδες για την τηλεόραση. Προσαρτήστε και τα δύο στηρίγματα τοποθέτησης στην τηλεόραση με δύο βίδες (A1–A4), αποστάτες (A5) και ροδέλες (A6). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

Προειδοποίηση: Εάν οι οπές στην πλάτη της τηλεόρασης είναι πολύ ρηχές και δεν ταιριάζει καμία από τις παρεχόμενες βίδες σε αυτές, χρησιμοποιήστε κατάλληλες βίδες της επιλογής σας.

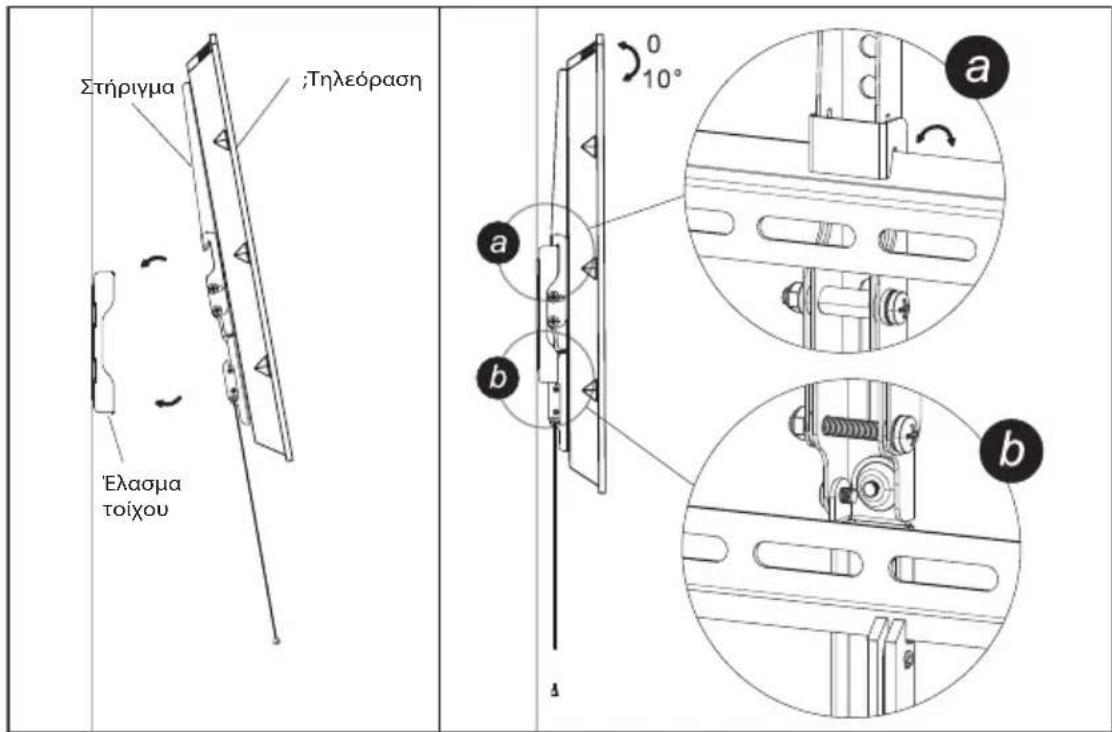

4 – Εγκατάσταση των στηριγμάτων στο έλασμα τοίχου

Προσαρτήστε τα στηρίγματα στο έλασμα τοίχου έτσι ώστε η φλάντζα του προσαρμογέα να βρίσκεται επάνω στις ράγες του ελάσματος τοίχου. Σφίξτε τη βίδα ασφάλισης στις ράγες κάθε στηρίγματος. Σφίξτε καλά τη βίδα, αλλά όχι υπερβολικά. Πριν σφίξετε τη βίδα, μπορείτε να προσαρμόσετε τη γωνία κλίσης της τηλεόρασης.

TEXNIKEΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Μέγεθος πάνελ: 32" έως 65"

Μέγιστο βάρος τηλεόρασης: 75 κιλά

Συμβατότητα: VESA 600×400

κλίση εμπρός/πίσω: 0° έως +10°

Ελάχιστη απόσταση από τον τοίχο: 33 mm

ΧΡΗΣΗ ΚΑΙ ΑΠΟΡΡΙΨΗ ΑΠΟΒΛΗΤΩΝ

Χαρτί περιτυλίγματος και αυλακωτό χαρτόνι – παραδώστε σε σημείο ανακύκλωσης. Μεμβράνη συσκευασίας, σακούλες ΡΕ, πλαστικά στοιχεία – πετάξτε σε κάδους ανακύκλωσης πλαστικών.

ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΩΝ ΣΤΟ ΤΕΛΟΣ ΤΗΣ ΖΩΗΣ ΤΟΥΣ

Το απεικονιζόμενο σύμβολο στο προϊόν ή στη συσκευασία σημαίνει ότι το προϊόν δεν πρέπει να αντιμετωπίζεται ως σύνηθες οικιακό απόβλητο. Παραδώστε το προϊόν στο προβλεπόμενο σημείο για ανακύκλωση. Αποτρέψτε τις αρνητικές επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον ανακυκλώνοντας σωστά το προϊόν σας. Η ανακύκλωση συμβάλλει στη διατήρηση των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις τοπικές αρχές, τον τοπικό οργανισμό επεξεργασίας απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

08/05

Το εγχειρίδιο χειρισμού είναι διαθέσιμο στην τοποθεσία Web www.ecg-electro.eu. Με την επιφύλαξη αλλαγών στο κείμενο και στις τεχνικές παραμέτρους.

250 69 Klíčany, Δημοκρατία της Τσεχίας
