INSTRUKCJA OBSŁUGI LD 326501 ECG

Należy uważnie przeczytać i zachować do wglądu!

W celu prawidłowego montażu uchwytu ściennego należy skontaktować się z wykwalifikowanym specjalistą. Przed montażem uchwytu ściennego należy skontrolować zawartość zestawu montażowego, a w wypadku stwierdzenia braku lub uszkodzonych elementów, należy skontaktować się ze sprzedawcą. Nie należy używać uszkodzonych elementów!! Uchwytu ściennego należy używać wyłącznie zgodnie z przeznaczeniem określonym przez producenta. Przed montażem należy sprawdzić, czy ściana posiada odpowiednie parametry (przede wszystkim pod kątem nośności). Należy także sprawdzić, czy w ścianie w miejscu zamierzonego montażu nie znajduje się instalacja elektryczna, wodociąg, rura gazowa itp. Należy przestrzegać zalecaną bezpieczną odległość telewizora od ściany (w zależności od modelu telewizora). Uchwyt ścienny należy zamontować w bezpiecznym miejscu, w którym nie stanowi zagrożenia dla życia i zdrowia. Po montażu uchwytu ściennego oraz telewizora należy sprawdzić stabilność i bezpieczeństwo. Kontrolę należy powtarzać w regularnych odstępach czasu co 2 miesiące.

Urządzenie przeznaczone jest do montażu na słupkach drewnianych i ścianach betonowych. Przed montażem należy się upewnić, czy powierzchnia montażowa posiada odpowiednią nośność (czy uniesie łączny ciężar telewizora i uchwytu). Nigdy nie przekraczaj maksymalnej nośności uchwytu (75 kg łącznie z kabłami).

Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Użytkowanie produktu na zewnątrz może spowodować uszkodzenia produktu lub obrażenia ciała.

Producent nie ponosi odpowiedzialności za uszkodzenia sprzętu i obrażenia spowodowane przez niewłaściwy montaż uchwytu ściennego.

1. Przed montażem należy uważnie przeczytać wszystkie instrukcje i upewnić się, że zostały dobrze zrozumiane. W wypadku braku pewności odnośnie dowolnej części procesu instalacji należy poprosić o pomoc profesjonalnego technika.

2. Ściana lub powierzchnia, na której będzie montowany uchwyt, musi posiadać wystarczającą nośność (musi utrzymać masę uchwytu i telewizora). W przeciwnym razie konieczne jest wzmocnienie.

3. Montaż wymaga współpracy przynajmniej dwóch osób oraz zastosowania zabezpieczenia mechanicznego i odpowiednich narzędzi. W przeciwnym razie może dojść do uszkodzenia mienia, poważnych obrażeń lub śmierci.
4. Należy przestrzegać wszystkich instrukcji i zaleceń dotyczących odpowiedniej wentylacji oraz wyboru odpowiedniego miejsca do montażu telewizora. Więcej informacji znajduje się w instrukcji obsługi telewizora.
5. Produkt zawiera małe części, które stwarzają ryzyko zadławienia w wypadku wdychania lub połknięcia. Elementy te należy przechowywać w miejscu niedostępnym dla dzieci!

OPIS

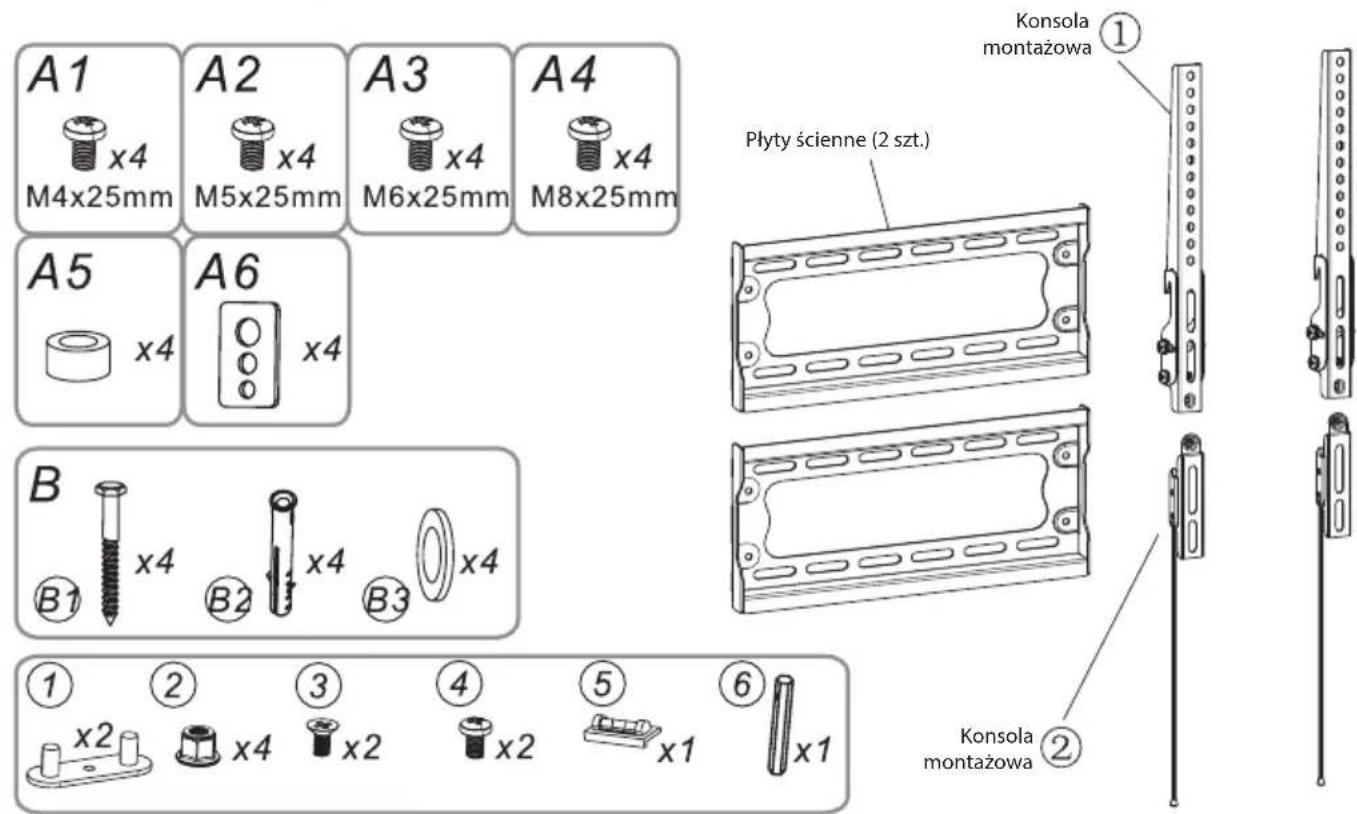

Zestaw montażowy

Oznaczenie Szt. Opis
A1 4 Śruba	M4 × 25 mm
A2 4 Śruba	M5 × 25 mm
A3 4 Śruba	M6 × 25 mm
A4 4 Śruba	M8 × 25 mm
A5 4 Wkładka dystansowa
A6 4 Podkładka krótkiej śruby
B1 4 Długa śruba
B2 4 Kołek rozporowy
B3 4 Podkładka długiej śruby
1 2 Wkładka plastikowa
2 4 Nakrętka M6
3 2 Śruba M5 × 10 mm
4 2 Śruba M5 × 6 mm
5 1 Poziomica magnetyczna
6 1 Kołek M6

MONTAŻ

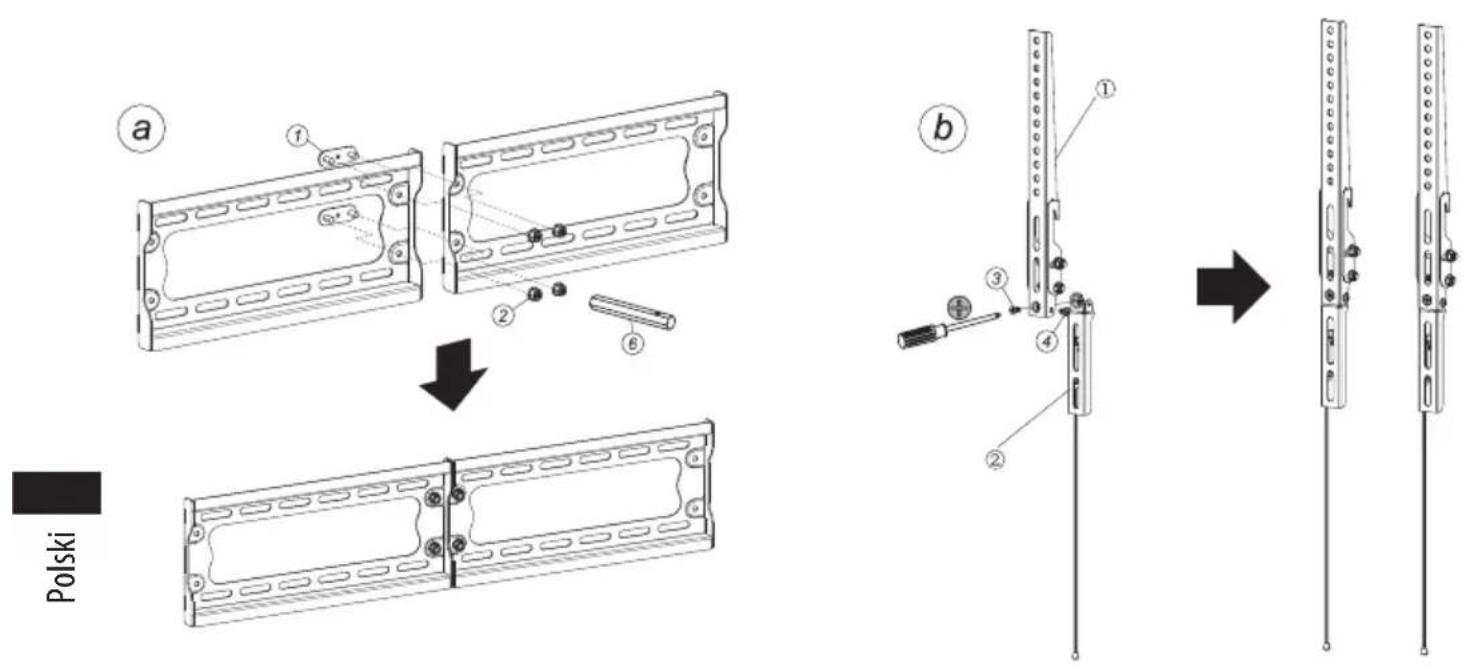

1 – Montaż płyty ściennej i konsol montażowych

Postępuj zgodnie z instrukcjami na poniższym rysunku, aby złożyć płytę ścienną, która składa się z dwóch części. Połącz obie części razem, zabezpiecz plastikowymi wkładkami (1), nakrętkami (2) i kołkami M6 (6). Konsole montażowe także składają się z dwóch części, które należy połączyć za pomocą śrub (3) i (4) oraz śrubokręta krzyżakowego.

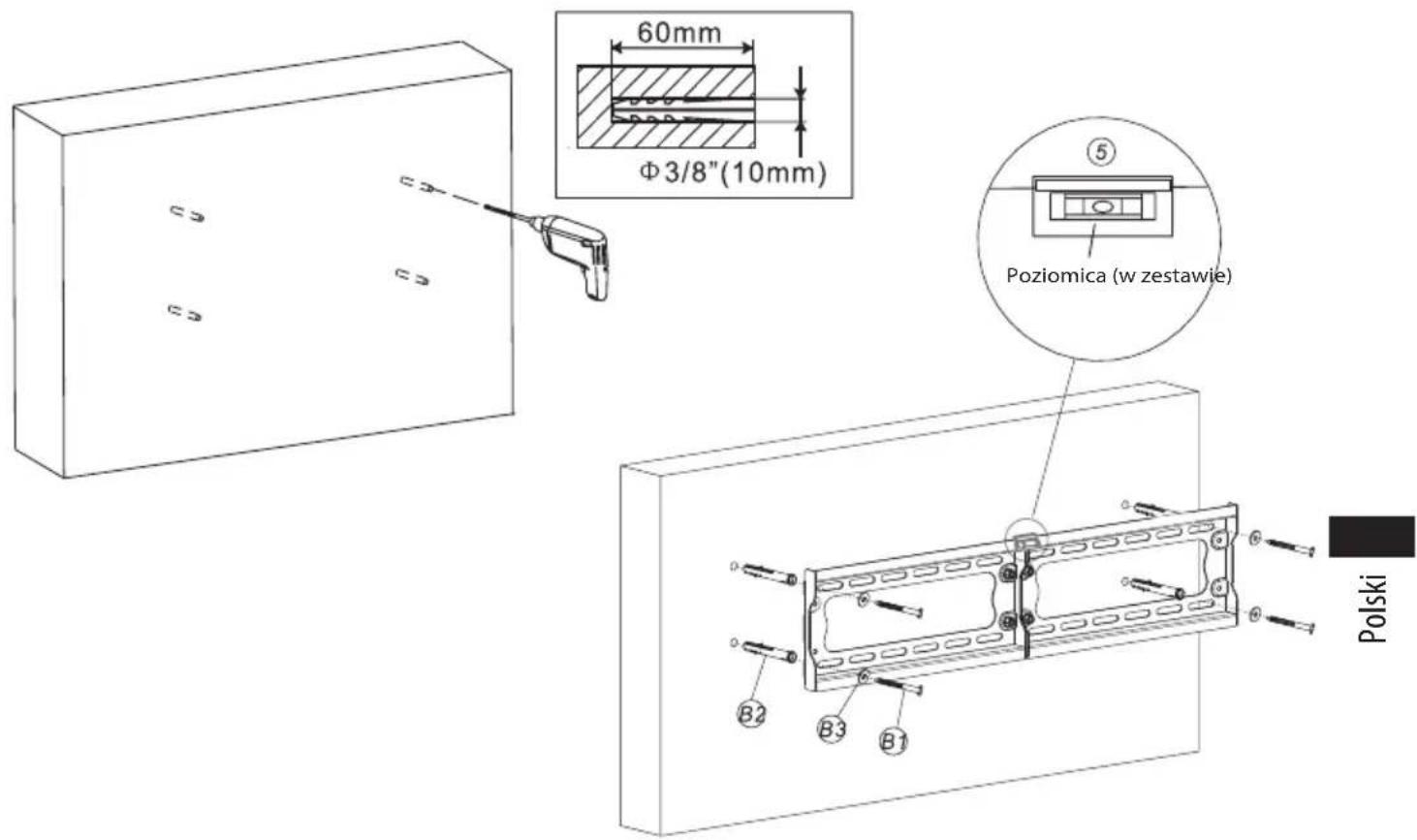

2A – Montaż na ścianie betonowej

Przyłoż płytę ścienną do ściany, umieść w pozycji poziomej i użyj jako szablonu do wyznaczenia czterech otworów. Wywierć cztery otwory o średnicy 10 mm i głębokości 60 mm. Do otworów wsuń cztery kołki rozporowe (B2), następnie użyj długich śrub (B1) z podkładkami (B3), aby przymocować płytę ścienną do ściany. Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Użyj wkrętów samogwintujących, aby płyta ścienna była idealnie dopasowana do ściany. Upewnij się, że wkręty samogwintujące są całkowicie wsunięte do kołka, bez żadnej szczeliny. Zapewni to stabilny montaż uchwytu i zapobiegnie uszkodzeniom mienia lub obrażeniom ciała.

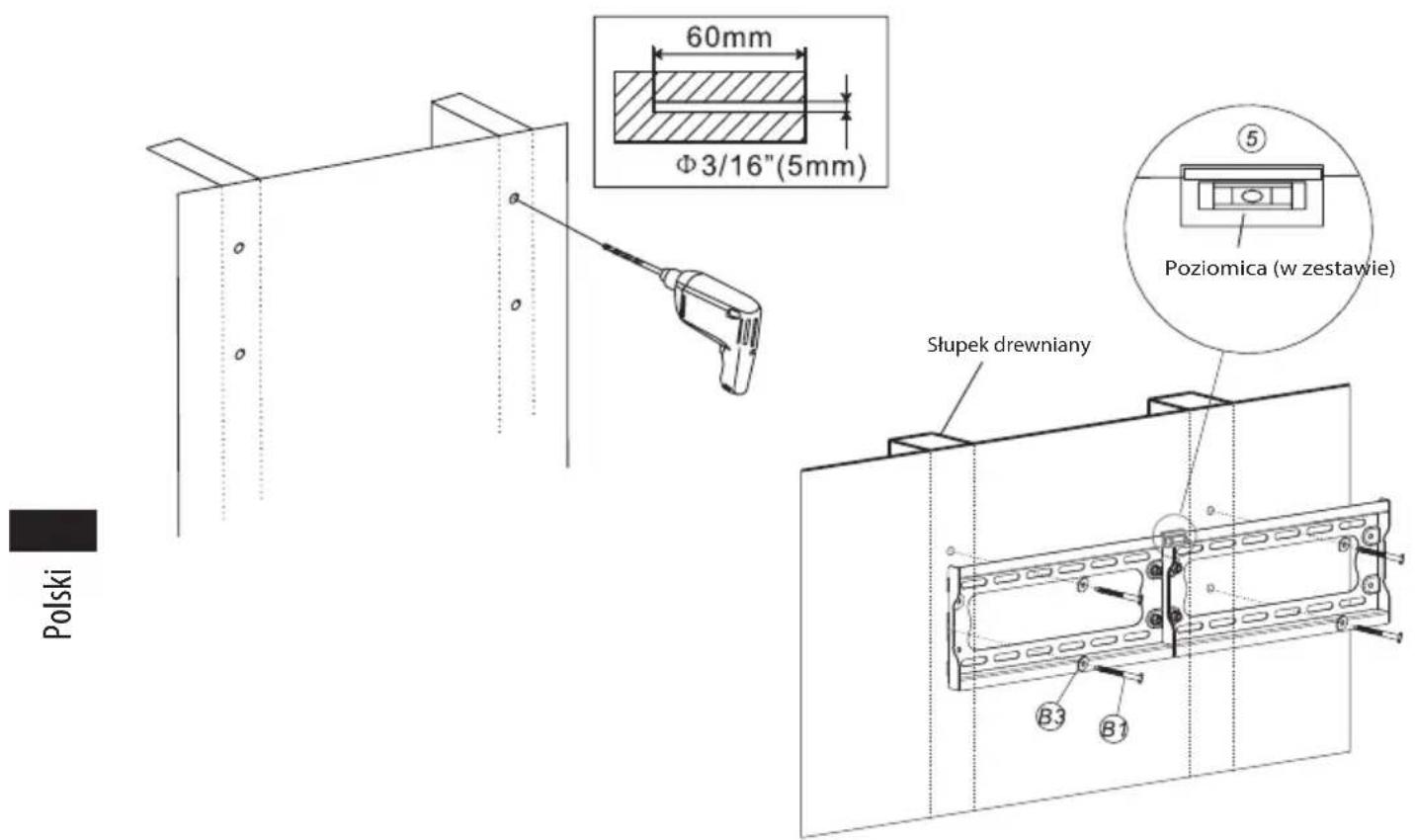

2B – Montaż na słupku drewnianym

Użyj płytę ścienną jako szablon. Upewnij się, że jest w pozycji poziomej, a na słupku drewnianym wyznacz cztery otwory montażowe. Wywierć cztery otwory o średnicy 5 mm i głębokości 60 mm. Przyłoż poziomo płytę ścienną i przymocuj ją do ściany za pomocą czterech długich śrub (B1) i podkładek (B3). Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Użyj wkrętów samogwintujących, aby płyta ścienna była idealnie dopasowana do ściany. Upewnij się, że wkręty samogwintujące są całkowicie wsunięte do kołka, bez żadnej szczeliny. Zapewni to stabilny montaż uchwytu i zapobiegnie uszkodzeniom mienia lub obrażeniom ciała.

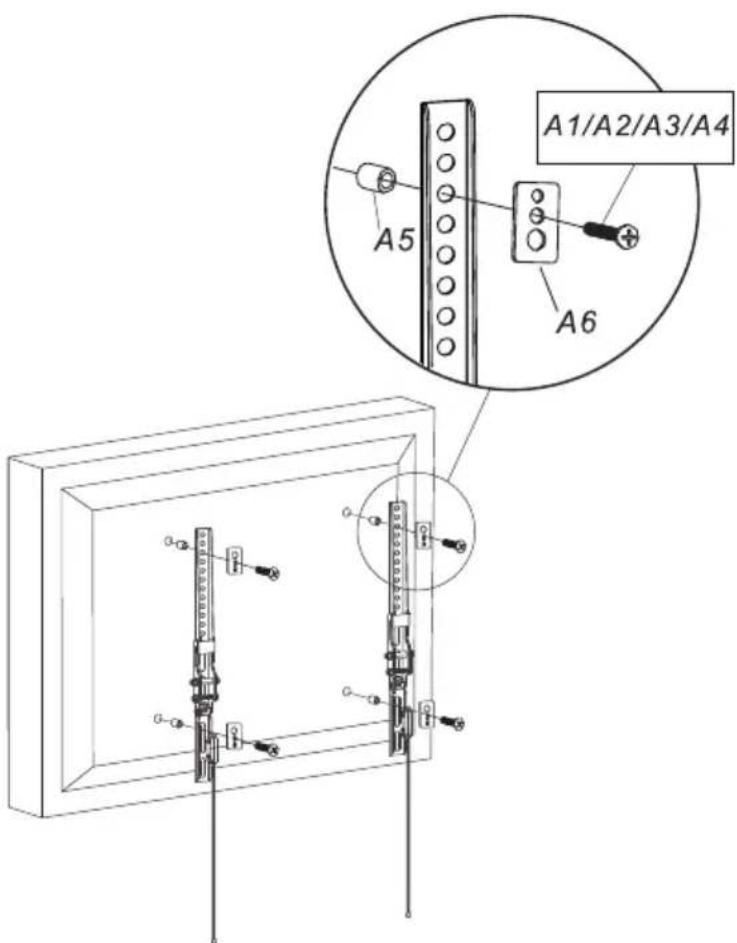

3 – Przymocowanie konsoli montażowych do telewizora

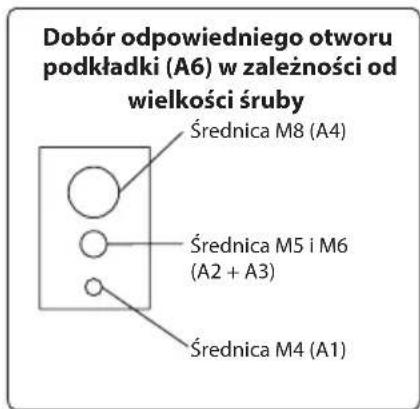

Sprawdź, w jaki sposób są rozmieszczone otwory montażowe na tylnej stronie telewizora. Wybierz odpowiednie śruby do telewizora. Przymocuj obie konsole montażowe do telewizora za pomocą dwóch śrub (A1–A4), wkładki dystansowej (A5) i podkładki (A6). Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Jeżeli otwory z tyłu telewizora są zbyt płytkie i żadna z dołączonych śrub nie pasuje do nich, użyj odpowiednich śrub wg własnego wyboru.

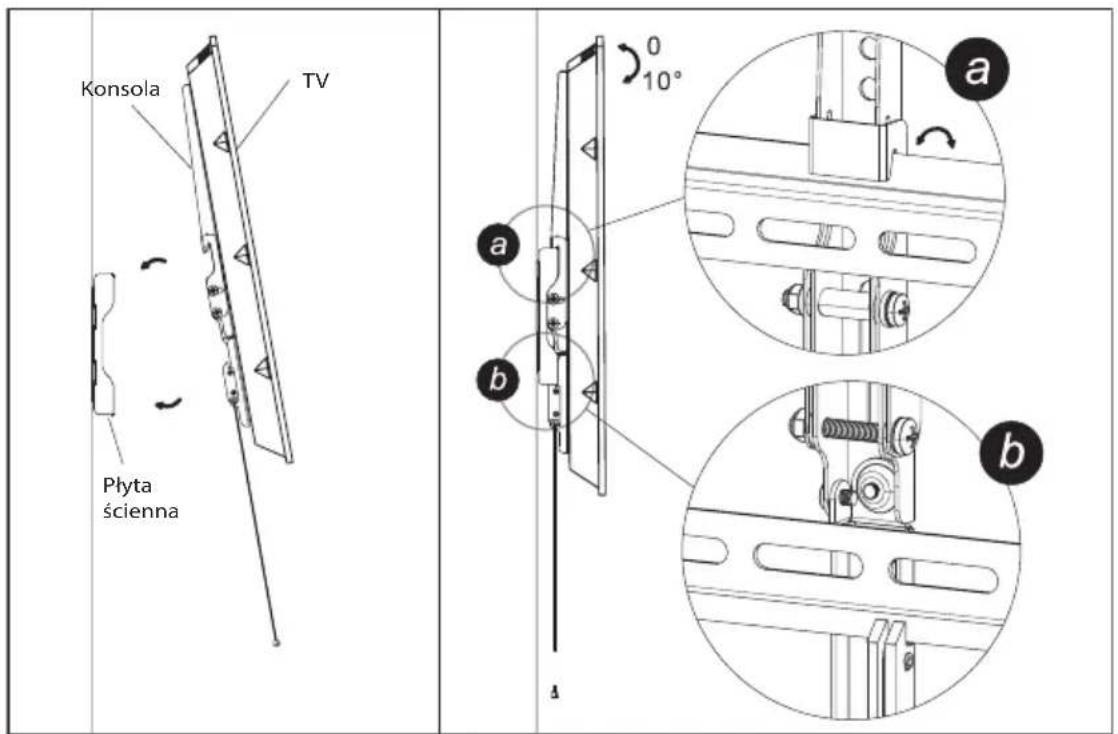

4 – Zamocowanie konsoli na płycie ściennej

Przymocuj konsole na płycie ściennej tak, aby kołnierz konsoli wsunąć do szyn płyty ściennej. Dokręć śrubę zabezpieczającą na szynach każdej konsoli. Dokręć mocno, ale nie stosuj zbytniej siły. Przed dokręceniem śruby można wyregulować kąt nachylenia telewizora.

DANE TECHNICZNE

Przekątna ekranu: Od 32" do 65"

Maksymalna nośność: 75 kg

Zgodność: VESA 600×400

Przechylanie do przodu/do tyłu: Od 0° do +10°

Minimalna odległość od ściany: 33 mm

LIKWIDACJA ODPADÓW

Papier pakowy i tektura falista – oddaj do recyklingu. Folia do pakowania, worki PE, części plastikowe — do pojemników do zbierania tworzyw sztucznych.

LIKWIDACJA PRODUKTU PO SKOŃCZENIU OKRESU UŻYTKOWANIA

Symbol na produkcie lub opakowaniu oznacza, że produkt nie powinien być traktowany jako odpad komunalny. Produkt należy przekazać do miejsca zajmującego się recyklingiem. Prawidłowa utylizacja produktu chroni przed negatywnym wpływem na ludzie zdrowie i środowisko naturalne. Recykling materiałów pomaga w zachowaniu surowców naturalnych. Szczegółowe informacje o utylizacji produktu zapewni urząd gminy, organizacje zajmujące się utylizacją odpadów komunalnych lub punkt sprzedaży, w którym produkt został zakupiony.

08/05

Instrukcja obsługi jest dostępna na stronie internetowej www.ecg-electro.eu.

Zmiana tekstu i parametrów technicznych zastrzeżona.
