MANUAL DE UTILIZARE LD 326501 ECG

Citiți cu atenție și păstrați pentru utilizare ulterioară!

Vă rugăm să apelați la un profesionist calificat pentru a instala în mod corespunzător suportul de perete. Înainte de instalarea suportului de perete, verificați conținutul setului de asamblare și informați furnizorul dvs. în cazul în care descoperiți că lipsesc componente sau că există componente defecte. Nu utilizați componente defecte!! Utilizați setul de perete exclusiv în scopul intenționat de producător. Înainte de instalare, asigurați-vă că peretele poate să susțină (în special din punct de vedere al greutății) setul de perete. De asemenea, asigurați-vă că nu există conducte pentru energie electrică, apă, gaz sau alte conducte în spatele peretelui în zona de instalare. Păstrați distanța specificată între TV și perete (în funcție de modelul de TV). Instalați suportul de perete într-o locație sigură, care nu prezintă un risc pentru nimeni. Odată ce suportul de perete și TV-ul cu ecran plat sunt montate, asigurați-vă că stabilitatea și siguranța sunt suficiente. Această inspecție se va repeta în mod regulat, la fiecare 2 luni.

Echipamentul este destinat să fie instalat pe bare transversale din lemn sau pe pereți solizi din beton. Înainte de instalare, asigurați-vă că suprafața de asamblare are capacitatea de încărcare necesară pentru a susține greutatea totală a TV-ului și a suportului. Nu depășiți niciodată capacitatea maximă a suportului de 75 kg, inclusiv cablurile.

Acest produs este proiectat numai pentru uz casnic. Utilizarea produsului în aer liber poate avea ca rezultat defectarea produsului sau producerea de vătămări.

Producătorul nu este răspunzător pentru daunele aduse echipamentelor și sănătății cauzate de instalarea necorespunzătoare a suportului de perete.

1. Citiți toate instrucțiunile și asigurați-vă că le înțelegeți înainte de instalare. Dacă nu sunteți sigur cu privire la vreo parte a procesului de instalare, contactați un tehnician profesionist pentru asistență.

2. Peretele sau suprafața pe care va fi ancorat suportul trebuie să poată susține întreaga greutate a suportului de perete și a TV-ului. În caz contrar, va fi necesară consolidarea.

3. Instalarea necesită cooperarea a cel puțin două persoane și utilizarea unui mecanism de securitate mecanică și a instrumentelor potrivite. În caz contrar, ar putea rezulta daune aduse bunurilor sau vătămări grave sau vătămări mortale.

4. Urmați toate instrucțiunile și recomandările privind ventilația corespunzătoare și selectarea unei locații potrivite pentru ancorarea TV-ului. Consultați manualul de utilizare al TV-ului pentru mai multe informații.
5. Produsul conține piese mai mici care, la inhalare sau înghițire, pot duce la sufocare. Țineți aceste piese la distanță de copii!

DESCRIERE

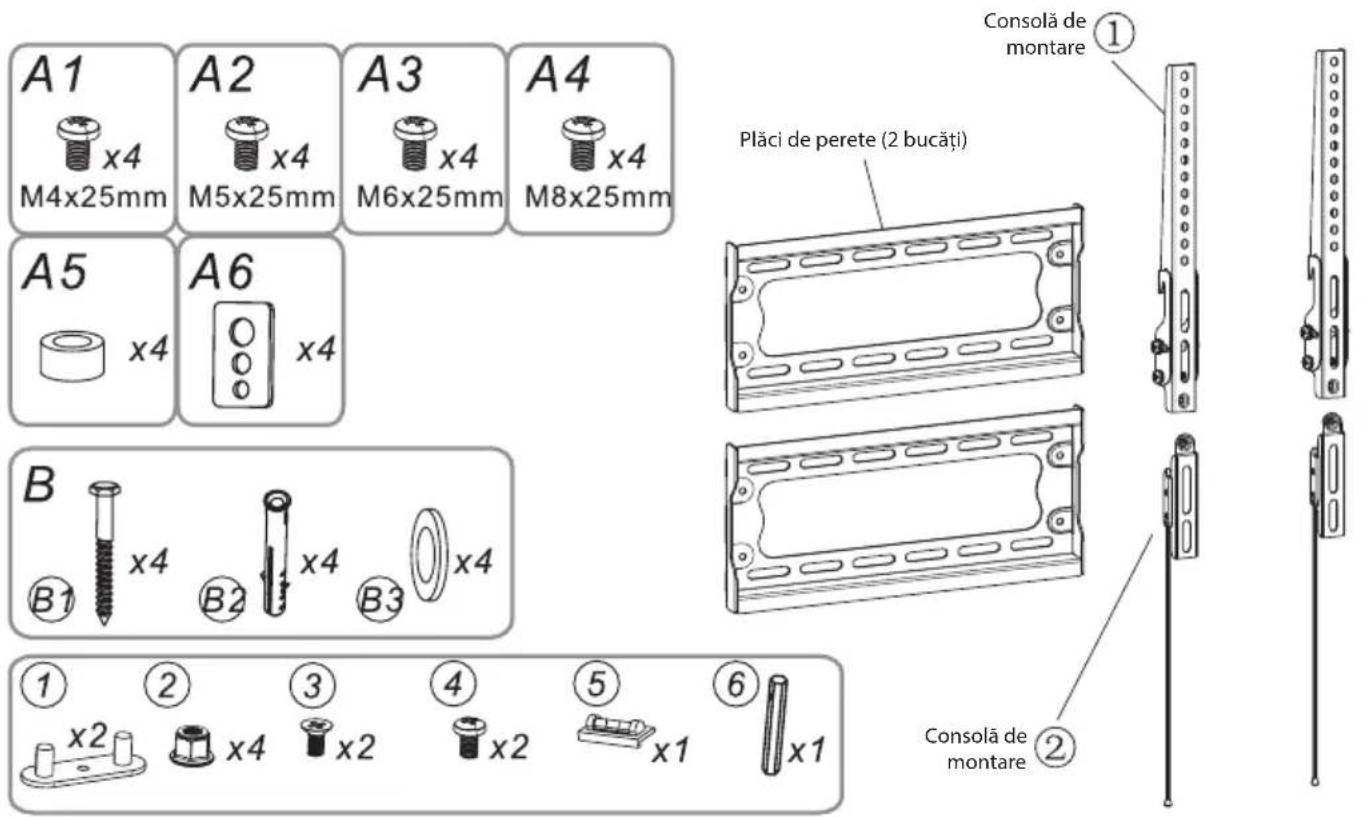

Set de asamblare

Identificare Unitate(ăți) Descriere
A1 4 Șurub	M4 × 25 mm
A2 4 Șurub	M5 × 25 mm
A3 4 Șurub	M6 × 25 mm
A4 4 Șurub	M8 × 25 mm
A5 4 Distanțier
A6 4 Șaibă	pentru șurub scurt
B1 4 Șurub	lung
B2 4 Diblu
B3 4 Șaibă	pentru șurub lung
1 2 Insertie din plastic
2 4 Piuliță	M6
3 2 Șurub	M5 × 10 mm
4 2 Șurub	M5 × 6 mm
5 1 Nivelă	magnetică
6 1 Știft M6

ASAMBLAREA

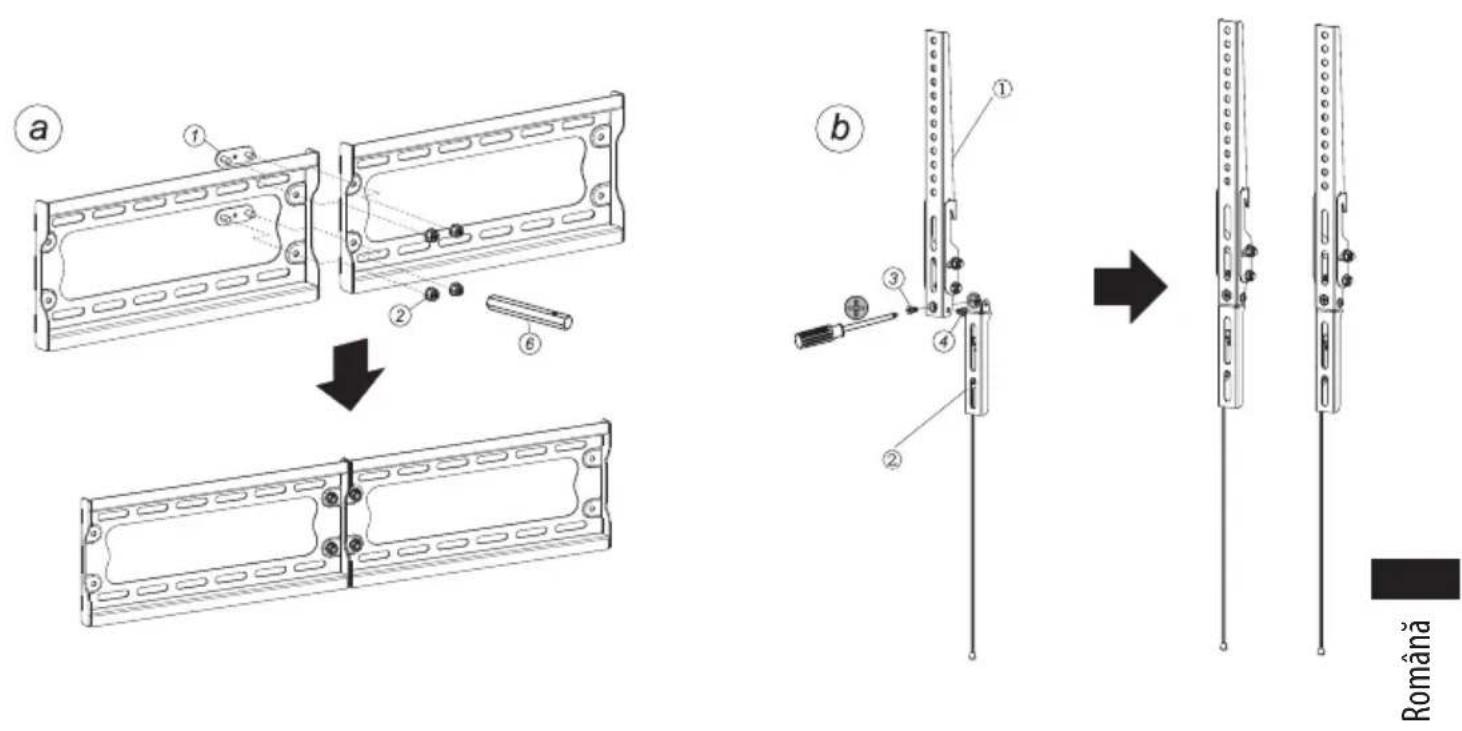

1 – Asamblarea plăcii de perete și a consolelor de montare

Conform instructiunilor din figura de mai jos, asamblati placa de perete, care constă din două părți. Asezați ambele părți împreună, fixați-le cu insertii din plastic (1), piulite (2) și stifturi M6 (6).

Cele două părți constau, de asemenea, din consolele de montare, care sunt conectate folosind șuruburi (3) și (4) și o șurubelniță Phillips.

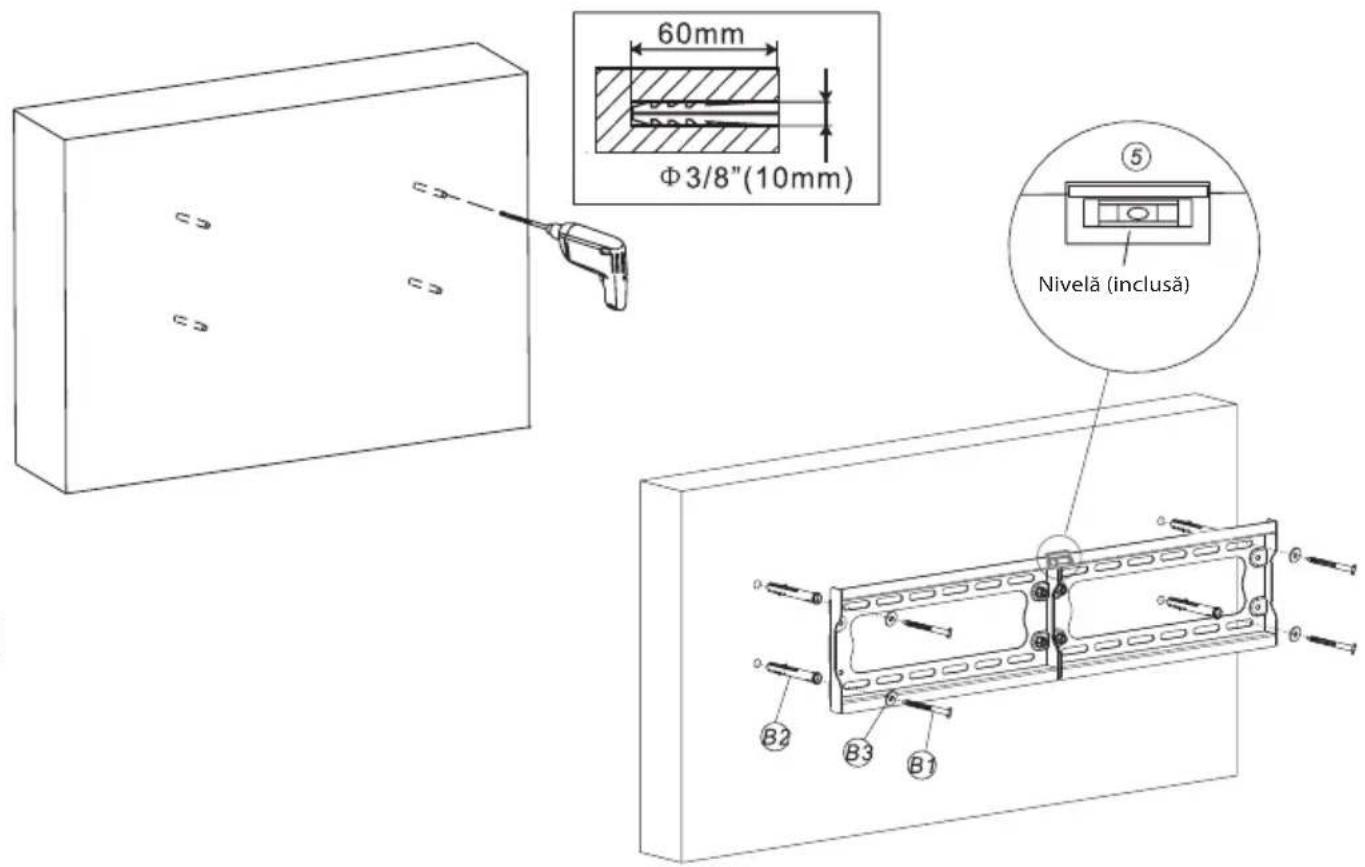

2A – Asamblarea pe peretele din beton

Aplicați placa de perete pe perete, aliniați-o într-o poziție orizontală și utilizați-o ca șablon pentru a marca patru orificii. Faceți patru orificii cu diametrul de 10 mm și adâncimea de 60 mm. Introduceți patru dibluri (B2) în orificii și fixați placa de perete pe perete utilizând șuruburi lungi (B1) și șaibe (B3). Strângeti bine șuruburile, dar nu prea mult.

Avertizare: Folosiți şuruburi autofiletante pentru a menține placa de perete perfect aliniată cu peretele. Asigurați-vă că şuruburile autofiletante sunt complet introduse în diblu, fără a exista vreun spațiu liber. Acest lucru asigură o montare stabilă a consolei și previne deteriorarea bunurilor sau vătămarea.

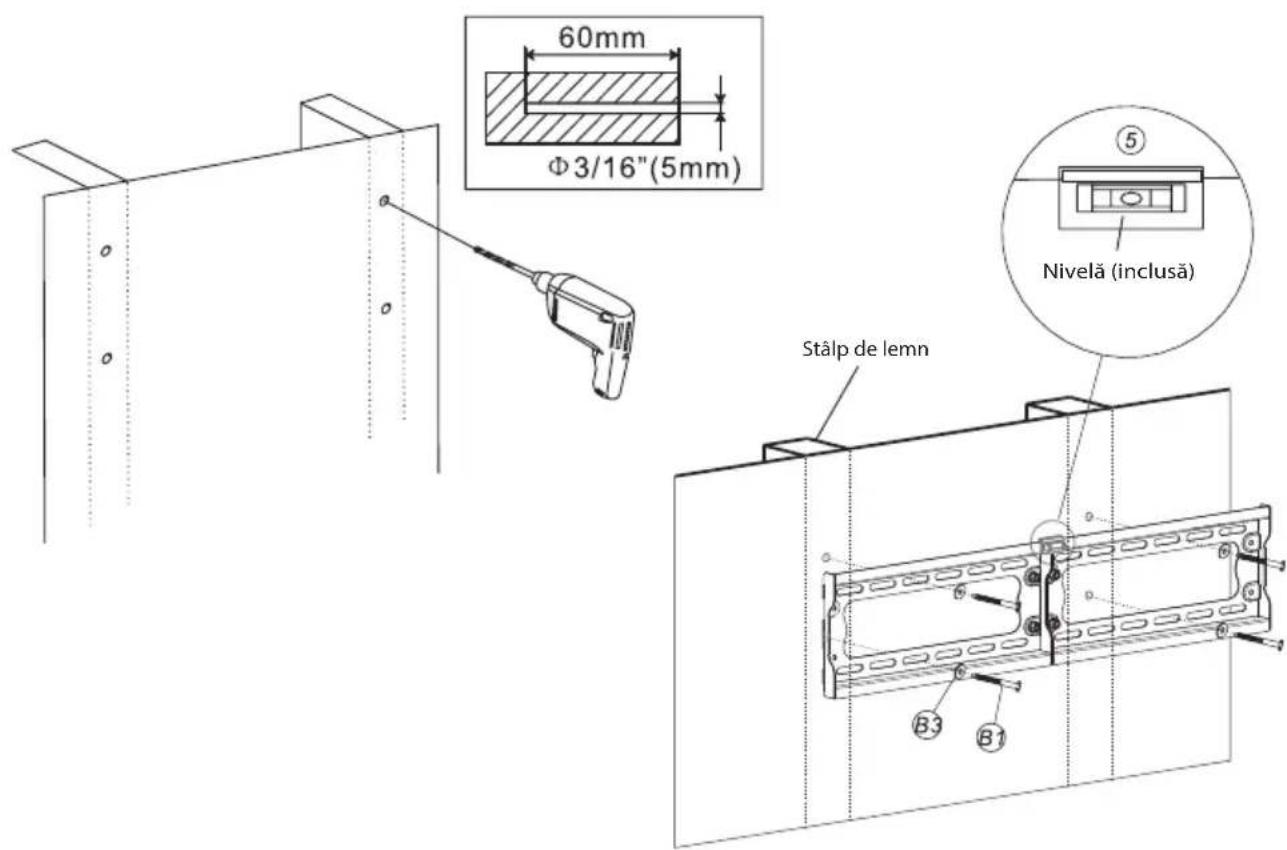

2B – Asamblarea pe bare transversale din lemn

Utilizați o placă de perete ca şablon. Asigurați-vă că este orizontală, marcați patru orificii de montare în stâlpul de lemn. Faceți patru orificii cu diametrul de 5 mm și adâncimea de 60 mm. Aplicați placa de perete în poziție orizontală și fixați-o pe perete utilizând patru şuruburi lungi (B1) și şaibe (B3). Strângeți bine şuruburile, dar nu prea mult.

Avertizare: Folosiți şuruburi autofiletante pentru a menține placa de perete perfect aliniată cu peretele. Asigurați-vă că şuruburile autofiletante sunt complet introduse în diblu, fără a exista vreun spațiu liber. Acest lucru asigură o montare stabilă a consolei și previne deteriorarea bunurilor sau vătămarea.

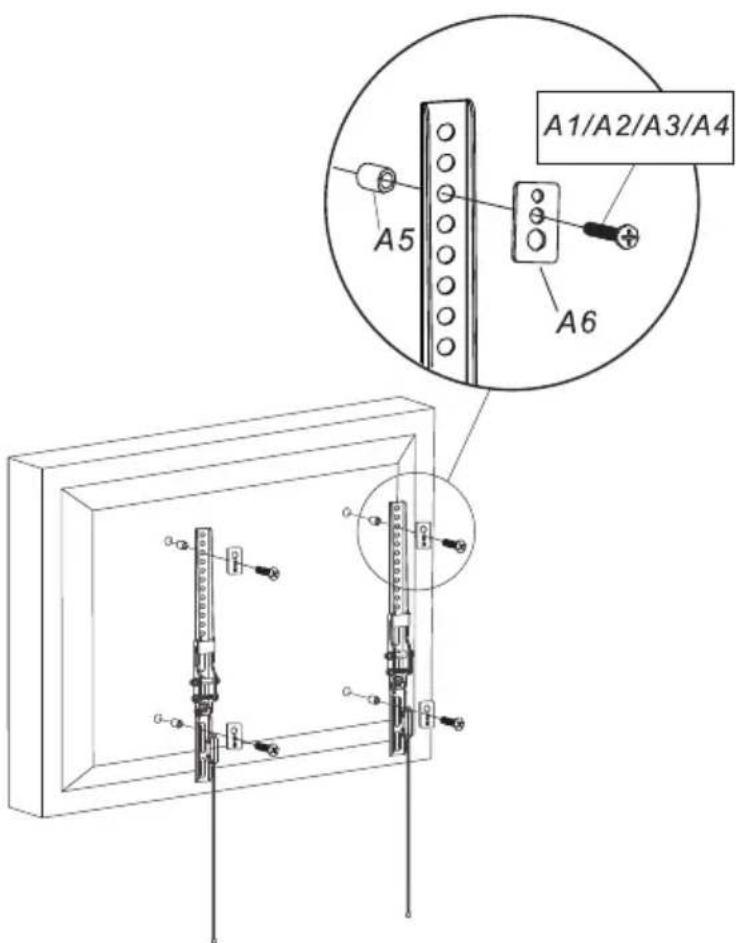

3 – Ataşarea consolelor de montare la TV

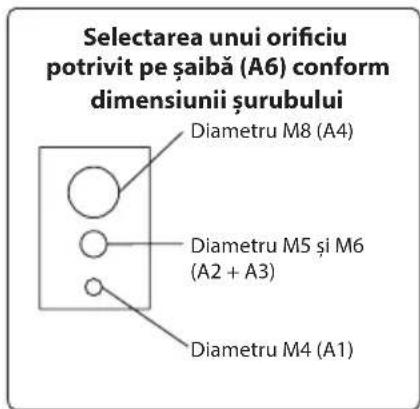

Verificați pentru a vedea modul de aranjare a orificiilor de montare pe partea din spate a televizorului dvs. Alegeți șuruburile corespunzătoare pentru TV-ul dvs. Atașați ambele console de montare la TV cu două șuruburi (A1–A4), distanțier (A5) și șaibă (A6). Strângeți bine șuruburile, dar nu prea mult.

Avertizare: Dacă orificiile din partea din spate a TV-ului dvs. sunt prea puțin adânci și niciunul dintre șuruburile incluse nu se potrivește în ele, utilizați șuruburile corespunzătoare la alegerea dvs.

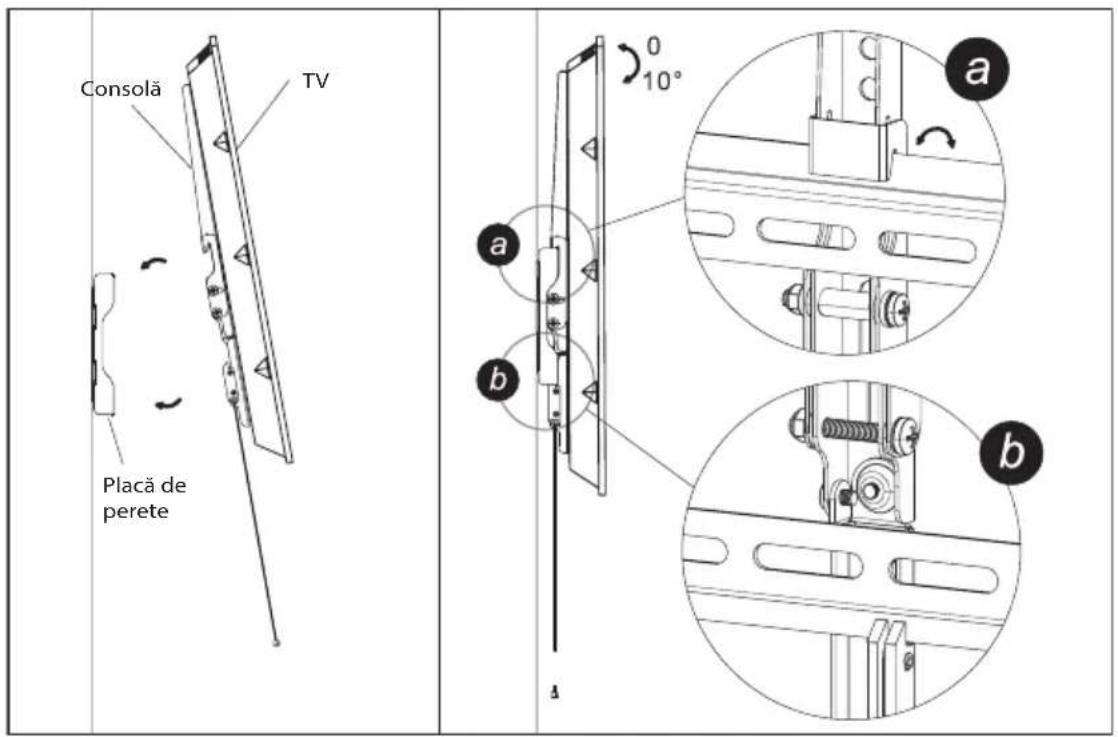

4 – Instalarea consolelor pe placa de perete

Montați consolele pe placa de perete, astfel încât flanșa adaptorului să fie amplasată pe șinele plăcii de perete. Strângeți șurubul de siguranță de pe șinele fiecărei console. Strângeți bine șurubul, dar nu prea mult. Înainte de a strânge șurubul, puteți ajusta unghiul de înclinare al TV-ului.

SPECIFICAȚII TEHNICE

Dimensiunea panoului: 32" (43,18 cm) până la 65" (106,68 cm)

Greutatea maximă a TV-ului: 75 kg

Compatibilitate: VESA 600×400

înclinare spre înainte/înapoi: 0° până la +10°

Distanța minimă de la perete: 33 mm

UTILIZAREA ŞI ELIMINAREA LA DEŞEURI

Hârtie de ambalare și carton ondulat - livrați la centrele de colectare a deșeurilor obișnuite. Folie de ambalare, saci din polietilenă, articole din plastic - aruncați în recipientele de reciclare a materialelor din plastic.

ELIMINAREA PRODUSELOR LA SFÂRŞITUL DURATEI DE VIAȚĂ

Simbolul reprezentat pe produs sau pe ambalaj indică faptul că produsul nu trebuie tratat drept deșeu menajer. Predați produsul la locația specificată pentru reciclare. Preveniți impactul negativ asupra sănătății oamenilor și asupra mediului prin reciclarea corespunzătoare a produsului dumneavoastră. Reciclarea contribuie la conservarea resurselor naturale. Pentru mai multe informații privind reciclarea acestui produs, consultați autoritatea locală, organizația de procesare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

08/05

Manualul de utilizare este disponibil pe internet la www.ecg-electro.eu.

Ne rezervăm dreptul de a efectua modificări ale textului și ale parametrilor tehnici.
