HASZNÁLATI ÚTMUTATÓ LD 326501 ECG

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

A termék szakszerű szerelését bízza rögzítéstechnikával foglalkozó szakemberre. A szerelés megkezdése előtt ellenőrizze le a csomag tartalmát, amennyiben hibát vagy hiányt észlel, akkor forduljon a termék eladójához. Sérült alkatrészeket ne használjon a szereléshez. A fali tartót csak a rendeltetésének megfelelő célokra használja. A szerelés megkezdése előtt ellenőrizze le a fal minőségét (elsősorban szilárdsági szempontból). Továbbá győződjön meg arról, hogy a szerelés helyén a falban nincs-e elektromos, illetve víz- vagy gázvezeték. Tartsa be a tévékészülék biztonságos távolságát a faltól (a tévé típusától függ). A TV tartót olyan helyre szerelje fel, ahol az nem veszélyezteti senkinek a biztonságát sem. A fali tartó felszerelése után ellenőrizze le a tartó megfelelő teherbírását és stabilitását, valamint a biztonságos használat feltételeinek a teljesülését. Ezt az ellenőrzést rendszeresen hajtsa végre (2-havonta).

A terméket tömörfa tartóra, vagy beton, illetve tömör téglafalra lehet felszerelni. A szerelés megkezdése előtt győződjön meg arról, hogy a fal elbírja-e tartót és a tévékészüléket. Ne lépje túl a tévé tartó maximális (75 kg-os) teherbírását (a vezetékekkel együtt).

A terméket csak beltérben szabad használni. A termék kültéren való használata esetén a termék meghibásodhat és akár személyi sérülést is okozhat.

A gyártó nem vállal felelősséget a fali tartó helytelen használatából és szakszerűtlen szereléséből eredő károkért és személyi sérülésekért.

1. A szerelés megkezdése előtt figyelmesen olvassa végig a használati útmutatót, és a szerelést csak akkor kezdje meg, ha az útmutató előírásait megértette. Amennyiben bizonytalanság merül fel Önben a szerelést illetően, akkor a szerelést bízza megfelelő képzettségű szakemberre.

2. A falnak (vagy más felületnek) el kell bírnia a tartó és a tévékészülék együttes tömegét. Ellenkező esetben valamilyen kiegészítő merevítést kell alkalmazni.

3. A szereléshez két személy szükséges. A szereléshez használjon megfelelő szerszámokat, valamint tartsa be a munkavédelmi előírásokat is. Ellenkező esetben személyi sérülés következhet be, vagy anyagi kár is keletkezhet.

4. A szerelés helyét úgy válassza meg, hogy biztosítva legyen a működő tévékészülék megfelelő szellőztetése, és a készülék láthatósága. Ezeket az információkat a tévékészülék használati útmutatójában találja meg.
5. A termékhez apró alkatrészek is tartoznak, amelyek lenyelése vagy beszippantása veszélyes lehet. Ezeket az apró alkatrészeket gyerekektől tartsa távol!
6. A szereléshez két személy szükséges. A szereléshez használjon megfelelő szerszámokat, valamint tartsa be a munkavédelmi előírásokat is. Ellenkező esetben személyi sérülés következhet be, vagy anyagi kár is keletkezhet.
7. A szerelés helyét úgy válassza meg, hogy biztosítva legyen a működő tévékészülék megfelelő szellőztetése, és a készülék láthatósága. Ezeket az információkat a tévékészülék használati útmutatójában találja meg.
8. A termékhez apró alkatrészek is tartoznak, amelyek lenyelése vagy beszippantása veszélyes lehet. Ezeket az apró alkatrészeket gyerekektől tartsa távol!

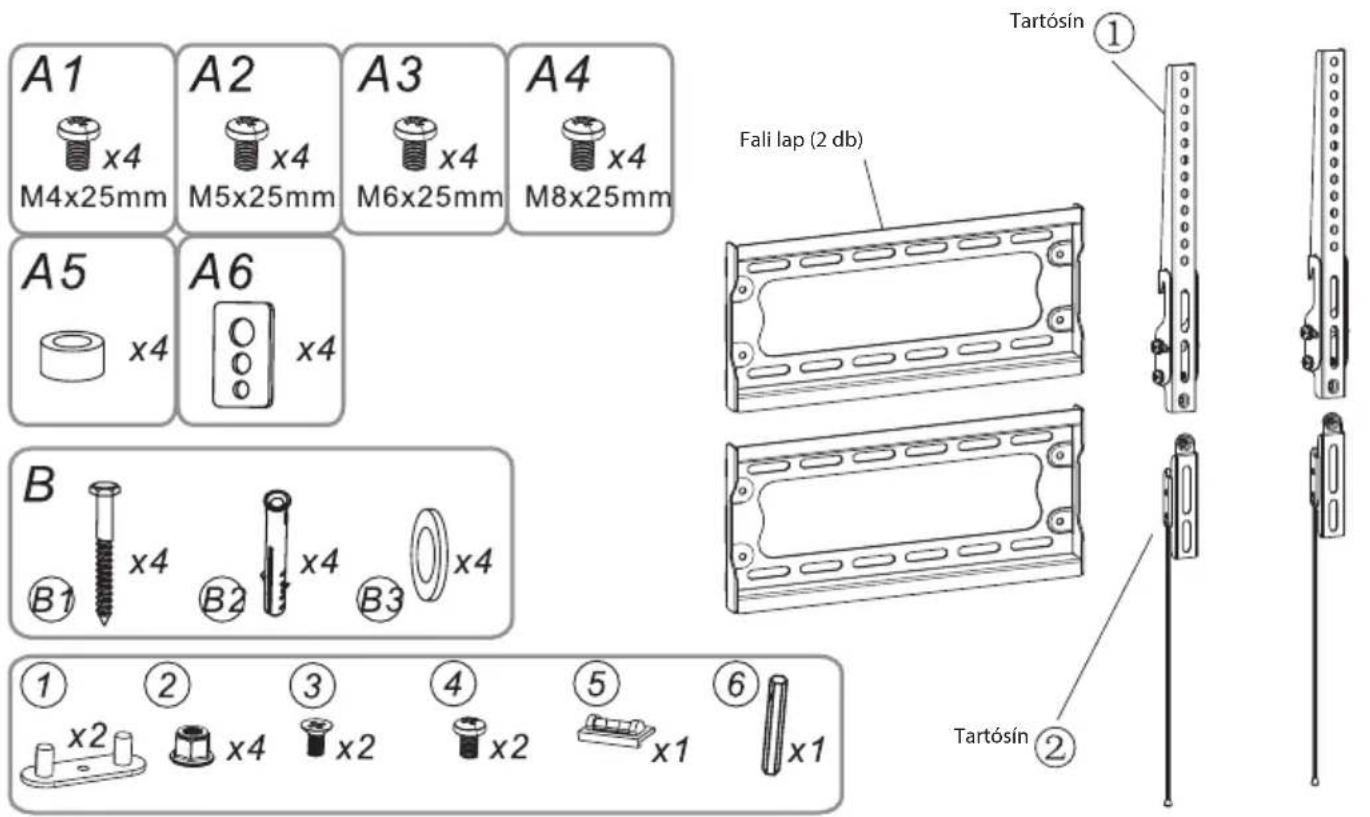

A KÉSZÜLÉK RÉSZEI

Rögzítő készlet

Jelölés db	Leírás
A1 4 M4	× 25 mm csavar
A2 4 M5	× 25 mm csavar
A3 4 M6	× 25 mm csavar
A4 4 M8	× 25 mm csavar
A5 4 Távtartó persely

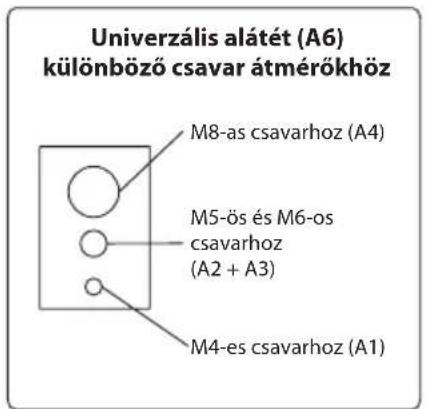

A6 4 Alátét a rövid csavarhoz
B1 4 Hosszú csavar
B2 4 Tipli
B3 4 Alátét a hosszú csavarhoz
1 2 Műanyag betét
2 4 Anya M6
3 2 M5 × 10 mm csavar
4 2 M5 × 6 mm csavar
5 1 Mágneses vízmérték
6 1 M6 csap

SZERELÉS

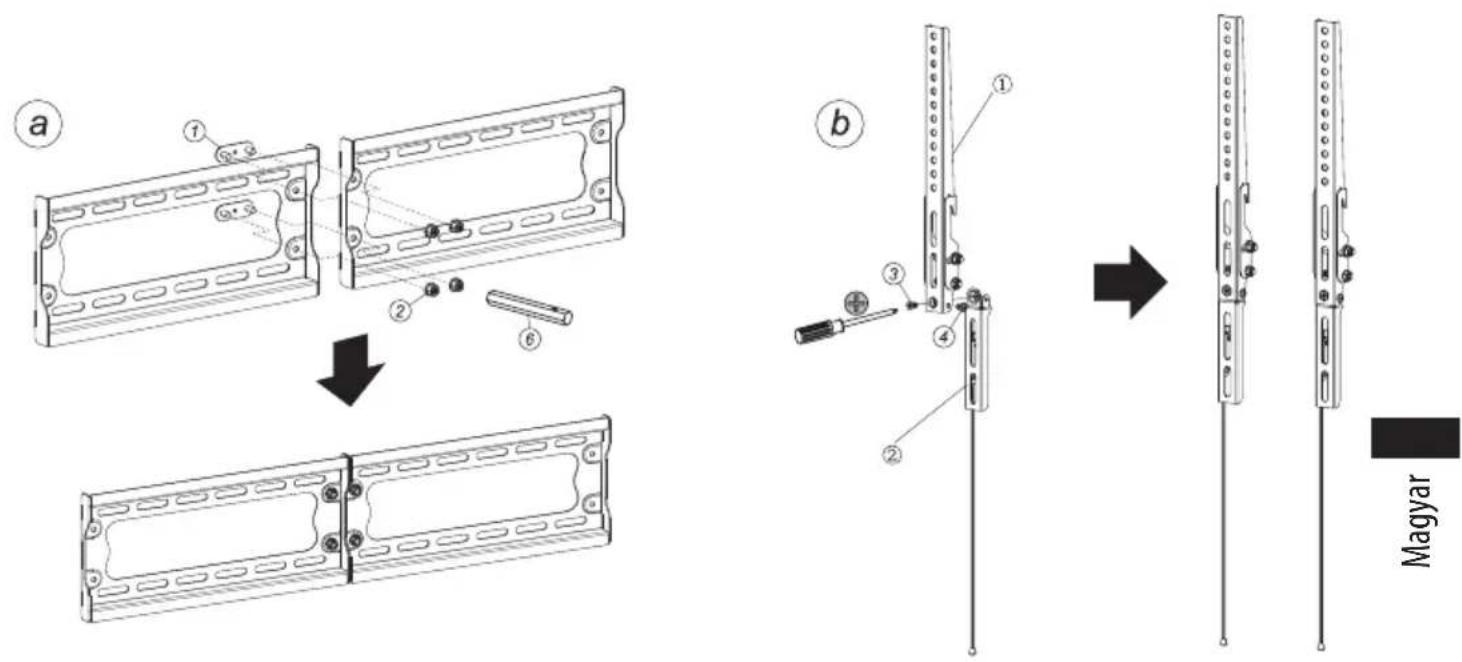

1 – A fali lapok és a tartósínek összeállítása

Az alábbi ábrán látható módon szerelje össze a fali lapokat és a tartósíneket (mindegyik két darabból áll). A fali lapokat tegye egymás mellé és a műanyag betéttel (1), az anyával (2) és az M6 csappal (6) rögzítse egymáshoz. A két részből álló tartósíneket a (3) és (4) csavarokkal, keresztcsavarhúzó segítségével rögzítse egymáshoz.

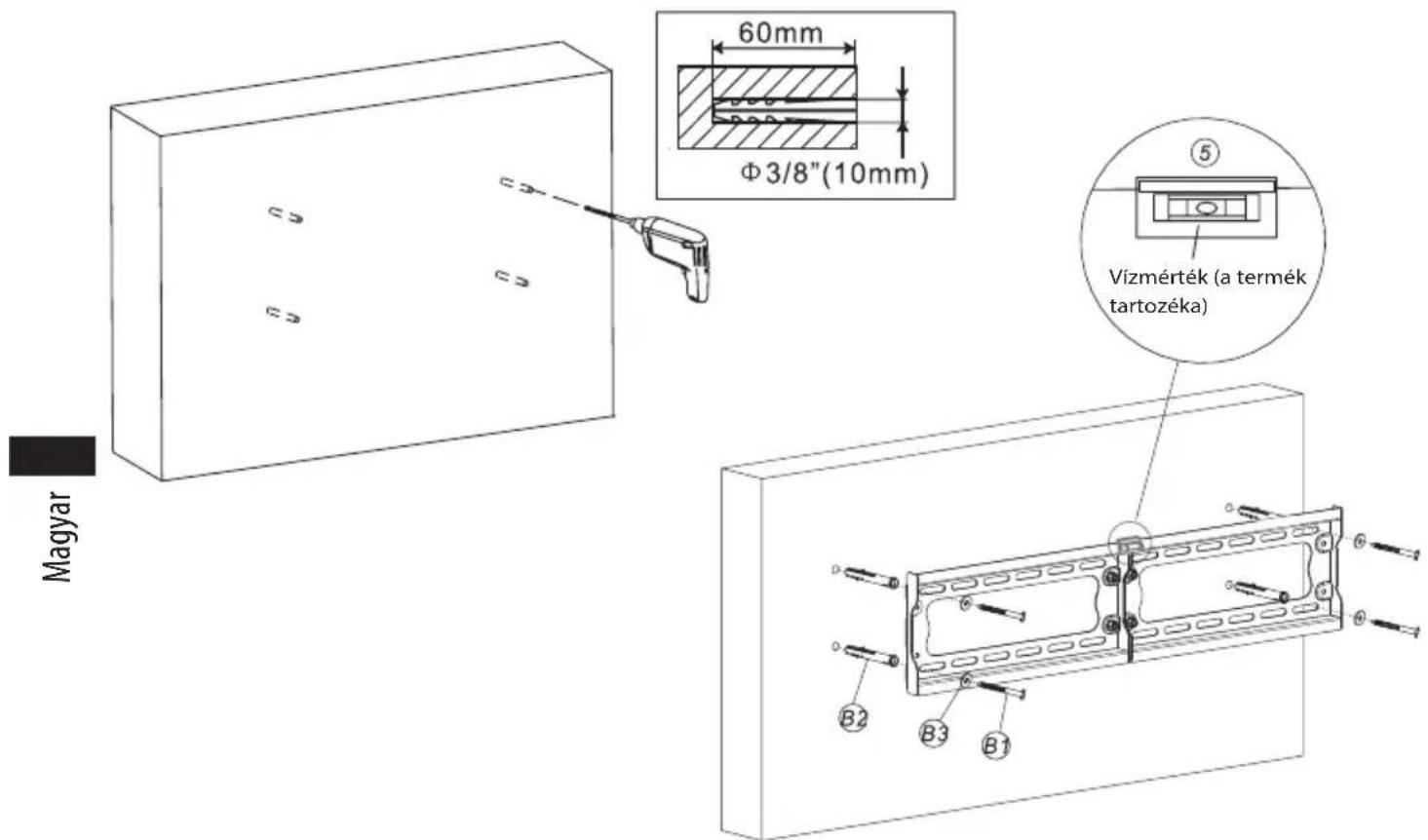

2A – Szerelés betonfalra

A fali alaplemezt használja sablonként. Az alaplemezt vízmértékkel vízszintes helyzetbe állítva tegye a falra, és jelölje át a négy furat helyét. Fúrjon négy darab 10 mm átmérőjű és 60 mm mély furatot a megjelölt helyen. A furatokba dugja be a tiplit (B2), majd a fali alaplemezt vízszintes helyzetbe állítva, csavarozza be a négy hosszú csavart (B1) és az alátéteket (B3). A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Figyelmeztetés! A csavarokat úgy húzza meg, hogy a fali tartólemez felfeküdjön a falra. A fal és a fali tartólemez között nem lehet hézag (a tipli nem állhat ki a falból). Ellenkező esetben a tévékészülék leeshet és anyagi kárt okozhat.

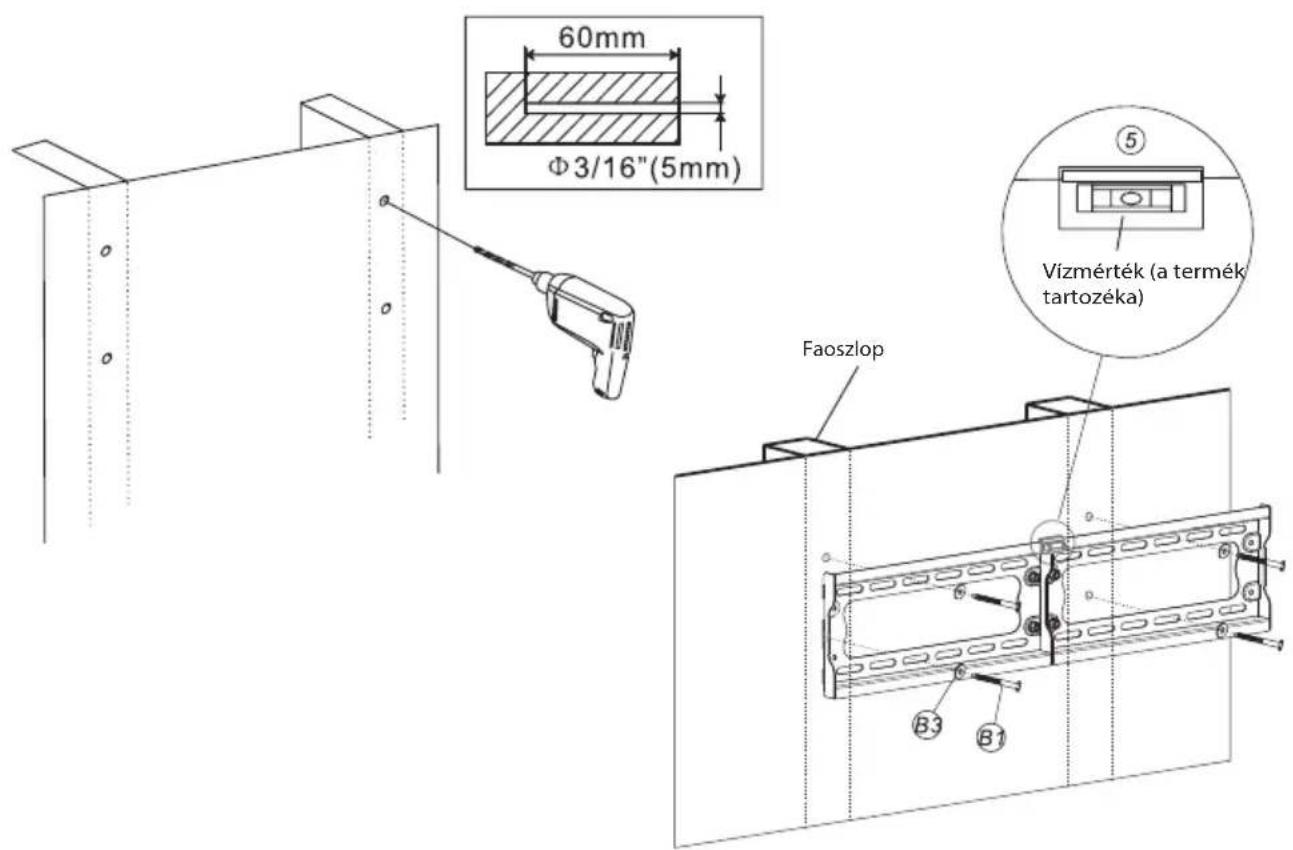

2B – Szerelés fa tartóoszlopra

A fali alaplemezt használja sablonként. Az alaplemezt vízmértékkel vízszintes helyzetbe állítva tegye a faoszlopra, és jelölje át a négy furat helyét. Fúrjon négy darab 5 mm átmérőjű és 60 mm mély furatot a megjelölt helyen. A fali alaplemezt vízszintes helyzetbe állítva, csavarozza négy hosszú csavarral (B1) és az alátétekkel (B3) a faoszlophoz a tévé tartót. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Figyelmeztetés! A csavarokat úgy húzza meg, hogy a fali tartólemez felfeküdjön a falra. A fal és a fali tartólemez között nem lehet hézag (a tipli nem állhat ki a falból). Ellenkező esetben a tévékészülék leeshet és anyagi kárt okozhat.

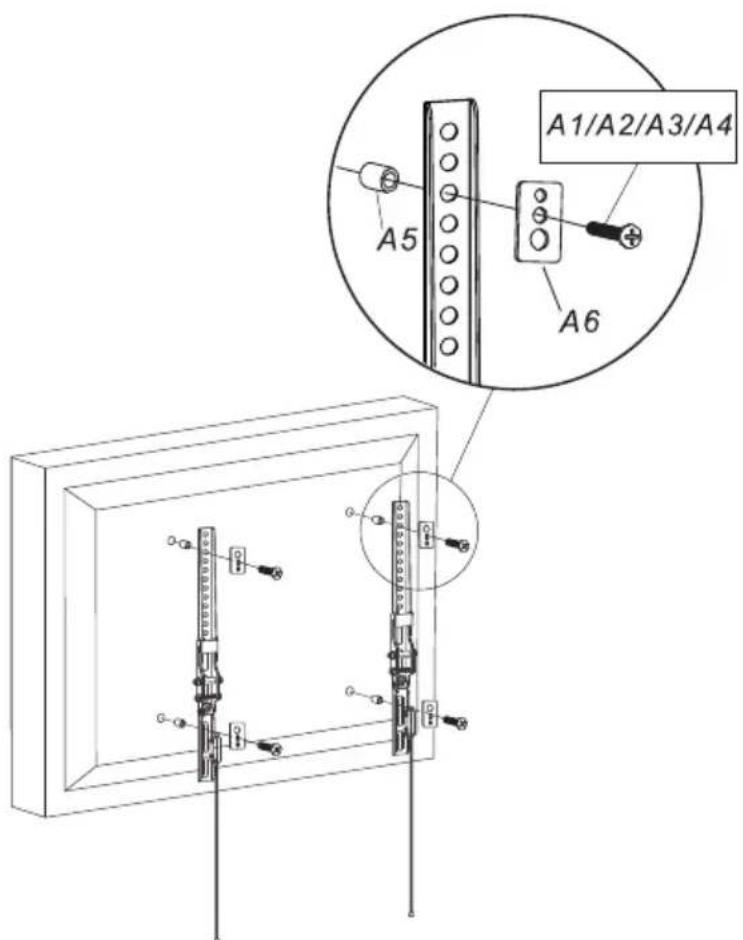

3 – A tartósínek rögzítése a tévékészülékhez

Elóbb állapítsa meg, hogy milyen elrendezésben találhatók a tévékészüléken a rögzítést szolgáló menetes furatok. Válassza ki a megfelelő méretű és hosszúságú csavarokat. A két tartósínt, két-két csavarral (A1–A4) és alátétekkel (A6), valamint távtartó perselyekkel (A5) rögzítse a tévékészülékhez. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Figyelmeztetés! Ha a tévékészülékben a menet nem mély, és a mellékelt csavarok hosszúnak bizonyulnak, akkor fűrészelje le a legrövidebb csavarok végét, vagy használjon saját (rövidebb) csavarokat a rögzítéshez.

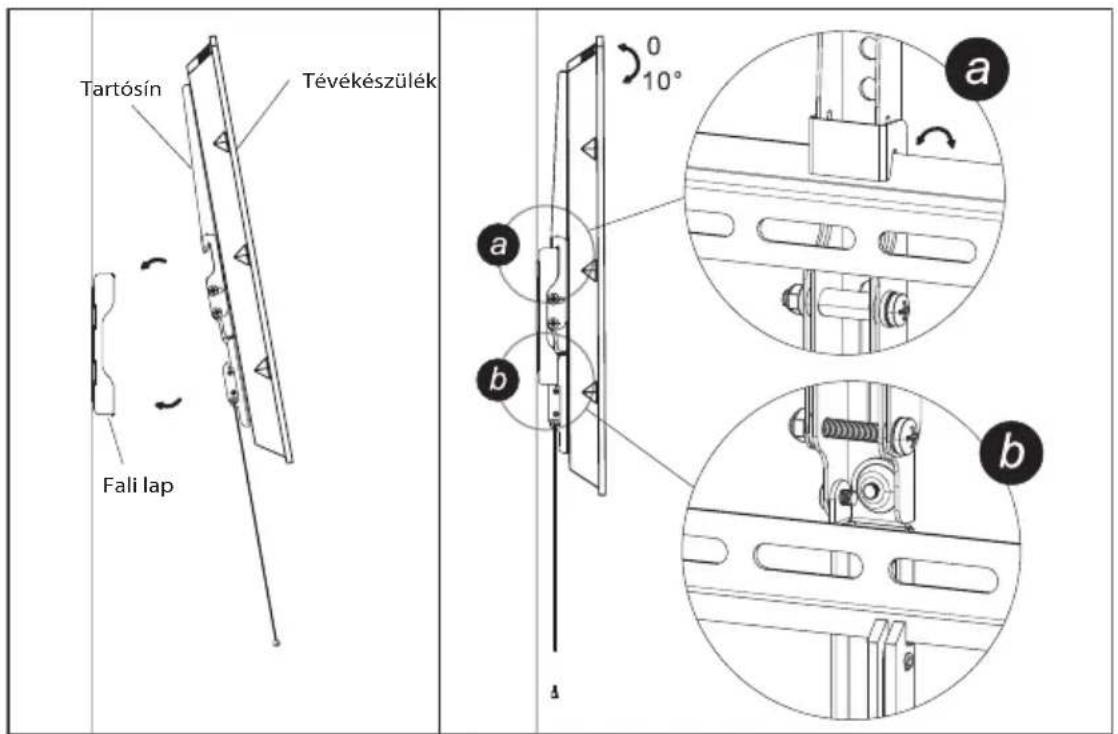

4 – A tartósínek rögzítése a fali tartóhoz

A tartólemezre akassza rá a tartósíneket. A biztosító csavarokat mindegyik sínben húzza meg. A csavart csak érzéssel húzza meg (ne húzza meg túl erősen). A biztosító csavarok meghúzása előtt állítsa be a tévékészülék kívánt dőlésszögét.

MÜSZAKI ADATOK

Képernyő képátló: 32"-tól 65"-ig

Maximális teherbírás: 75 kg

Kompatibilitás: VESA 600×400

Dönthetőség előre/hátra: 0° és +10° között

Távolság a faltól: 33 mm

A HULLADÉKOK MEGSEMMISÍTÉSE

A papírt és a hullámpapírt dobja a papírgyűjtő konténerbe. A műanyag fóliákat, PE zacskót és egyéb műanyag csomagolóanyagokat a műanyag gyűjtő konténerbe dobja ki.

A TERMÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA VÉGÉN

A terméken, vagy a termék csomagolóanyagán feltüntetett jel azt jelenti, hogy az elektromos és elektronikus készüléket a háztartási hulladékok közé kidobni tilos. A terméket kijelölt hulladékgyűjtő helyen adja le újrahasznosításhoz. Az elhasználódott termék előírásszerű újrafeldolgozásával Ön is hozzájárul a környezetünk védelméhez. A hulladékok megfelelő újrahasznosítása fontos szerepet játszik a természeti erőforrások kímélésében. A termék hulladékgyűjtőbe való leadásáról, és az anyagok újrahasznosításáról további információkat a polgármesteri hivatalban, a hulladékgyűjtő helyen, vagy a termék eladási helyén kaphat.

08/05

A használati útmutatót a www.ecg-electro.eu honlapról töltheti le.

A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
