NAUDOJIMO INSTRUKCIJA LD 326501 ECG

Atidžiai perskaitykite ir išsaugokite pasinaudojimui ateityje!

Norėdami, kad sieninis montavimo įtaisas būtų tinkamai įrengtas, kreipkitės į kvalifikuotą specialistą. Prieš įrengdami sieninio montavimo įtaisą, patikrinkite montavimo rinkinio turinį ir praneškite pardavėjui jei trūksta kokio nors komponento arba jei kuris nors jų pažeistas. Nenaudokite sugadintų komponentų! Sieninio montavimo įtaisą naudokite tik pagal gamintojo nurodytą paskirtį. Prieš tvirtindami montavimo įtaisą prie sienos, įsitikinkite, kad siena atlaikys šį įtaisą (ypač svorio atžvilgiu). Taip pat įsitikinkite, kad montavimo srityje už sienos nėra jokių elektros, vandens, dujų arba kitokių trasų. Laikykitės nustatyto atstumo tarp televizoriaus ir sienos (priklausomai nuo televizoriaus modelio). Įrenkite sieninį montavimo įtaisą saugioje vietoje, kur jis niekam nekeltų rizikos. Montuodami sieninį montavimo įtaisą ir plokščiaekranį televizorių, įsitikinkite, kad užtikrinamas stabilumas ir sauga. Šią patikrą reikia reguliariai kartoti, kas 2 mėnesius.

Iranga skirta montavimui ant medinių skersinių arba betoninių sienų. Prieš įrengdami įsitikinkite, kad montavimo paviršius turi reikiamą apkrovos galią, kad atlaikytų bendrą televizoriaus ir montavimo įtaiso svorį. Niekada neviršykite maksimalios 75 kg laikytuvo apkrovos, įskaitant laidus.

Šis gaminys skirtas tik naudojimui namuose. Naudojant ši gaminį lauke, galimą jį sugadinti arba pažeisti.

Gamintojas neatsako už bet kokią jrenginio žalą ir pavojų sveikatai, atsiradusį dėl netinkamo sieninio įtaiso sumontavimo.

1. Prieš montuodami perskaitykite instrukcijas ir įsitikinkite, kad supratote. Jei nesate tikri, kaip atlikti kokios nors dalies montavimą, kreipkitės pagalbos į profesionalų techniką.
2. Siena arba paviršius, ant kurios bus tvirtinamas montavimo įtaisas turi būti pajėgi atlaikyti bendrą montavimo įtaiso ir televizoriaus svorį. Priešingu atveju reikalingas sutvirtinimas.

3. Irengimo metu kartu dirbti turi bent du žmones bei naudoti mechaninės saugos prietaisus ir reikiamus įrankius. Priešingu atveju galite sugadinti turtą arba rimtai ar mirtinai susižaloti.

4. Vadovaukitės visomis instrukcijomis ir rekomendacijomis, kiek tai susiję su adekvačiu vėdinimu ir tinkamos televizoriaus montavimo vietos pasirinktimi. Jei reikia daugiau informacijos, žr. televizoriaus naudotojo vadovą.

5. Gaminio sudėtyje yra smulkių detalių, kurias įkvėpus arba nurijus galima uždusti. Šias detales laikykite atokiau nuo vaikų!

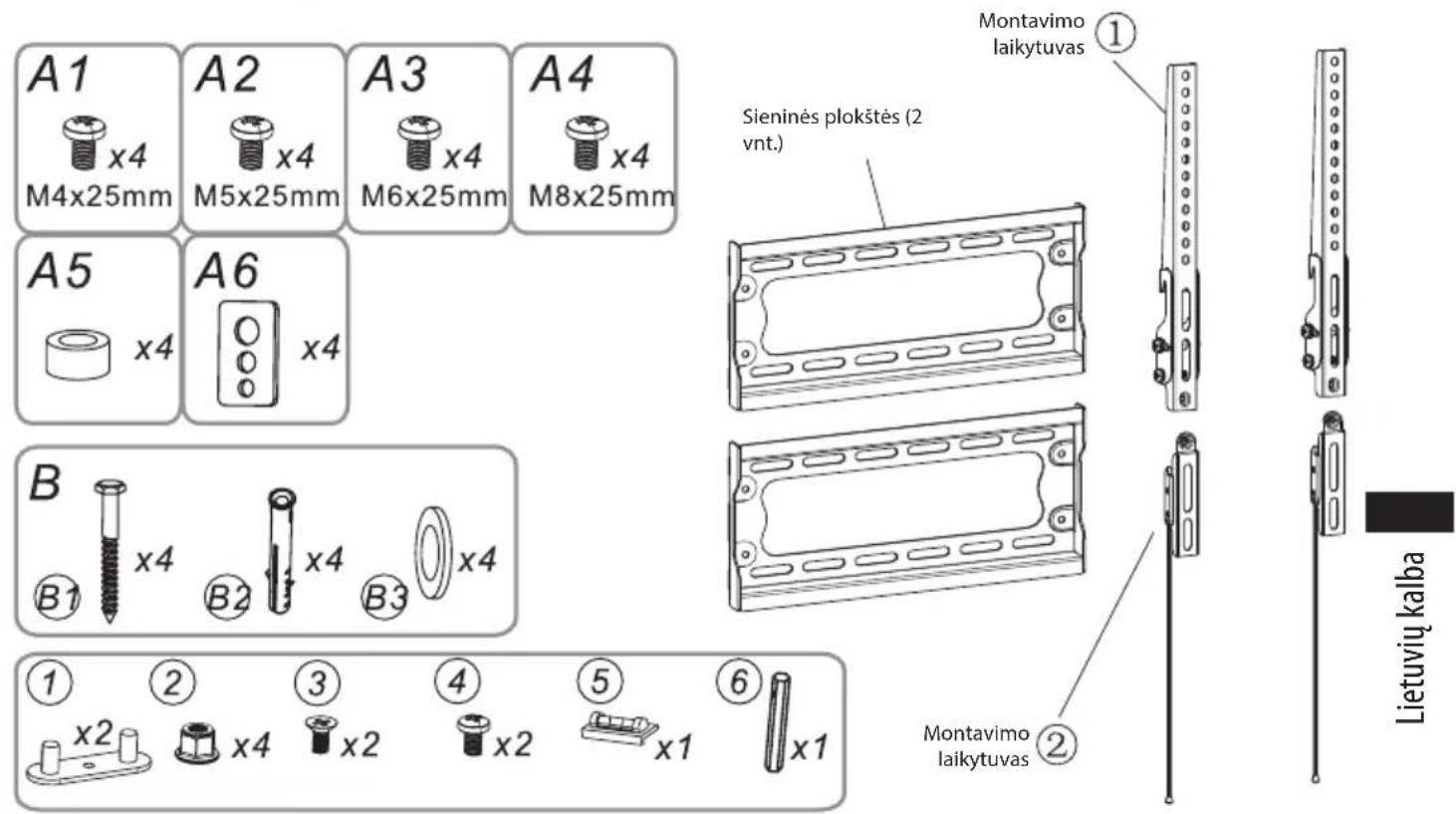

APRAŠYMAS

Montavimo rinkinys

Identifikavimas Vienetas (-ai) Aprašymas
A1 4 Varžtas	M4 × 25 mm
A2 4 Varžtas	M5 × 25 mm
A3 4 Varžtas	M6 × 25 mm
A4 4 Varžtas	M8 × 25 mm
A5 4 Tarpiklis
A6 4 Poveržlė trumpiems varžtams
B1 4 Ilgasis varžtas
B2 4 Kaištis
B3 4 Poveržlė ilgiems varžtams
1 2 Plastikinis intarpas
2 4 Veržlė M6
3 2 Varžtas	M5 × 10 mm
4 2 Varžtas	M5 × 6 mm
5 1 Magnetinis gulsčiukas
6 1 Kaištis M6

MONTAVIMAS

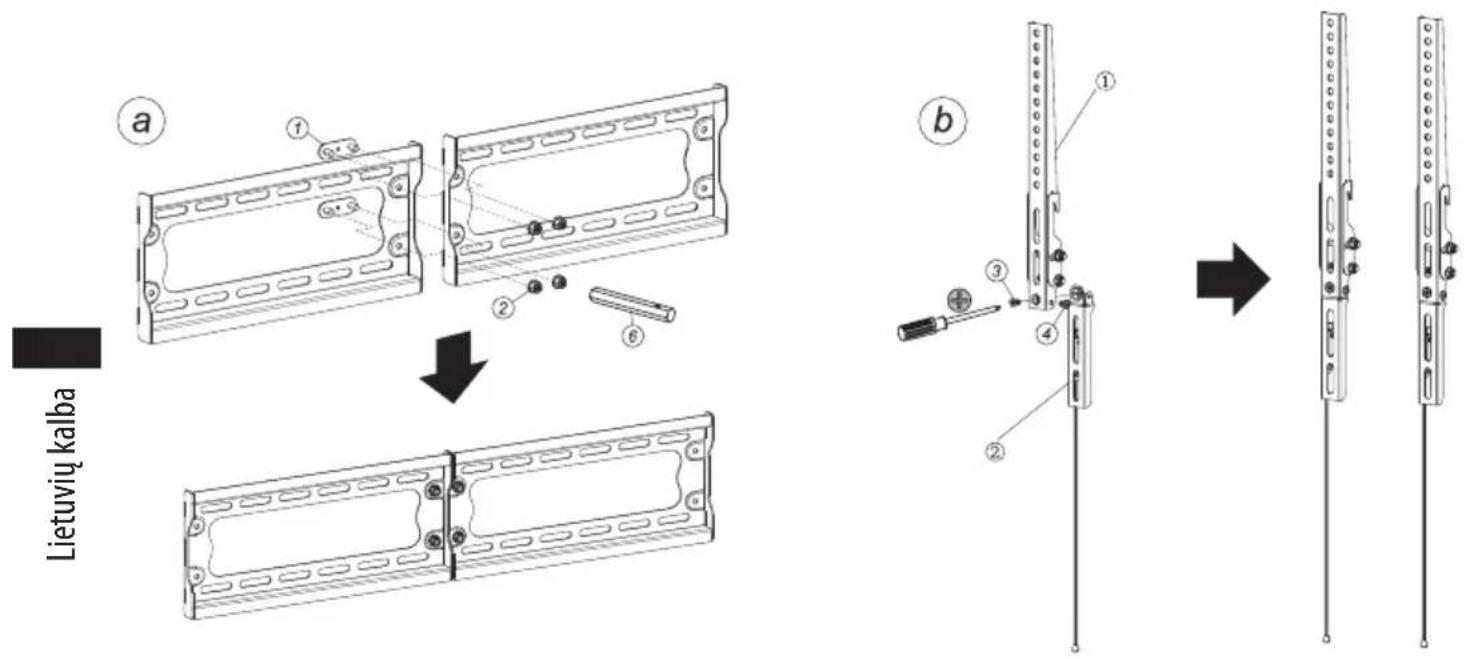

1 – Sieninės plokštės ir montavimo laikytuvų surinkimas

Pagal instrukcijas toliau paveikslélyje surinkite sieninę plokšte, kurią sudaro dvi dalys. Kartu sujunkite abi dalis, kurias sutvirtinkite plastikiniais intarpais (1), veržlémis (2) ir M6 kaiščiais (6).

Dvi dalys taip pat turi montavimo laikytuvus, kurie prisukami varžtais (3) ir (4), naudojant „Phillips“ atstuktuvą.

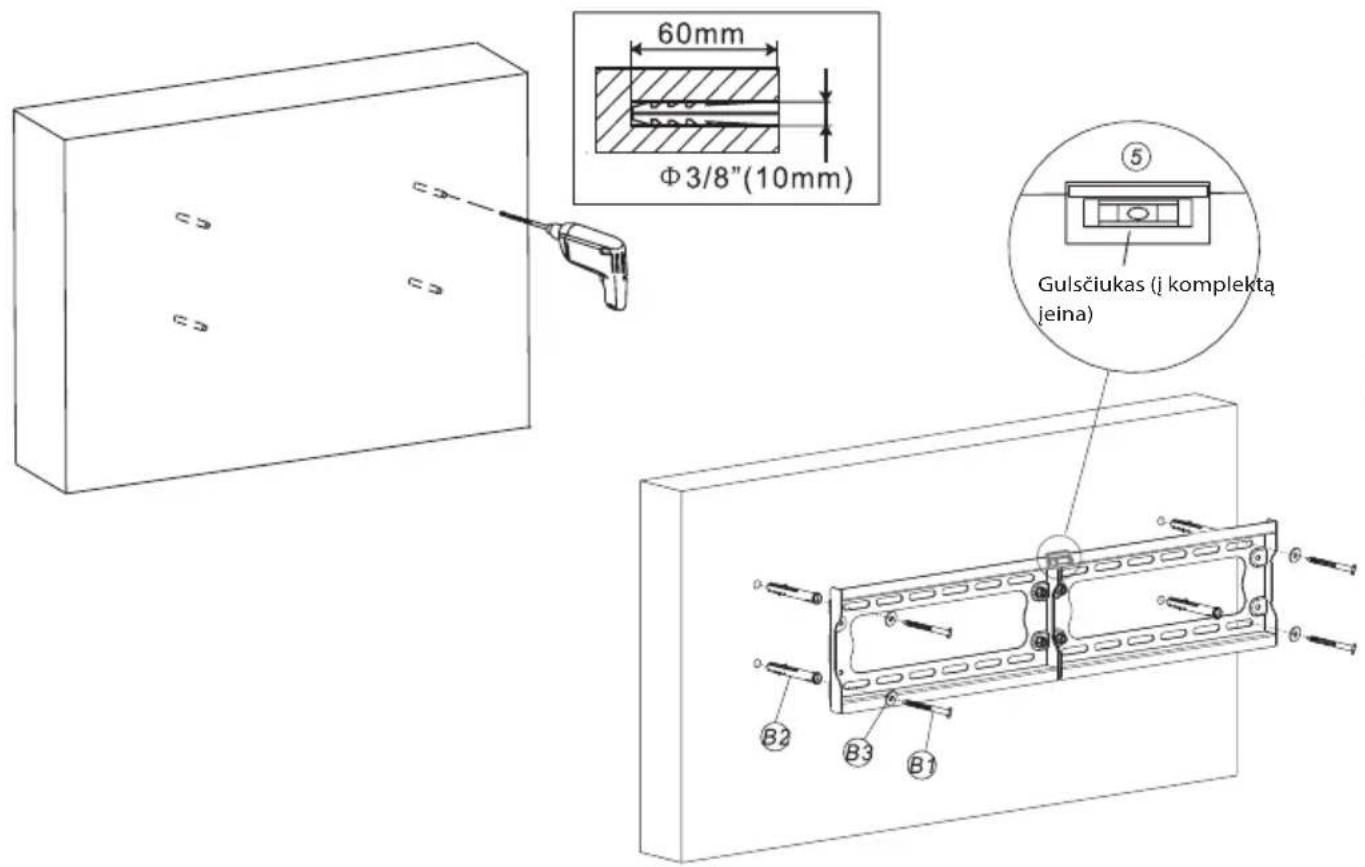

Naudokite sieninę plokstę, sulygiuokite ją lygioje padėtyje ir naudokite kaip šabloną keturioms angoms pažymėti. Išgręžkite keturias 10 mm skersmens ir 60 mm gylio angas. Įstatykite keturis kaiščius (B2) į angas ir tvirtinkite sieninę plokstę prie sienos ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Norėdami, kad plokštės būtų idealiai sulygiuotos su siena, naudokite savisriegius varžtus. Įsitikinkite, kad savisriegiai varžtai visiškai įsisuko į kaištį, be jokio tarpo. Tai užtikrina laikytuvų montavimo stabilumą ir apsaugo nuo susižalojimo arba turto sugadinimo.

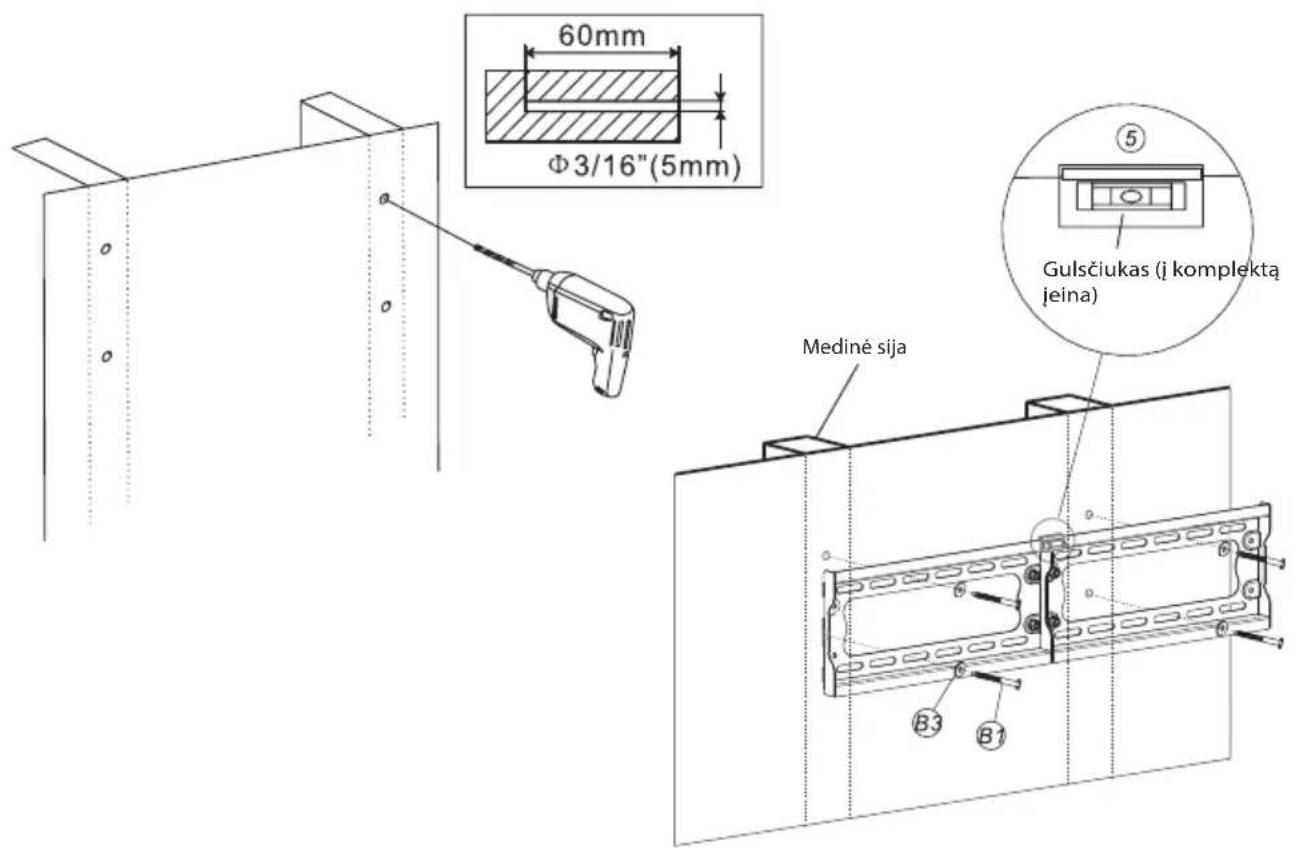

2B - Montavimas ant medinio skersinio

Kaip šabloną, naudokite sieninę plokštę. Įsitikinkite, kad padėtis yra lygi, pažymėkite keturias montavimo angas ties medinės sijos centru. Išgręžkite keturias 5 mm skersmens ir 60 mm gylio angas. Sieninę plokštę dėkite horizontaliai ir fiksuokite prie sienos keturiais ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Norėdami, kad plokštės būtų idealiai sulygiuotos su siena, naudokite savisriegius varžtus. Įsitikinkite, kad savisriegiai varžtai visiškai įsisuko į kaištį, be jokio tarpo. Tai užtikrina laikytuvų montavimo stabilumą ir apsaugo nuo susižalojimo arba turto sugadinimo.

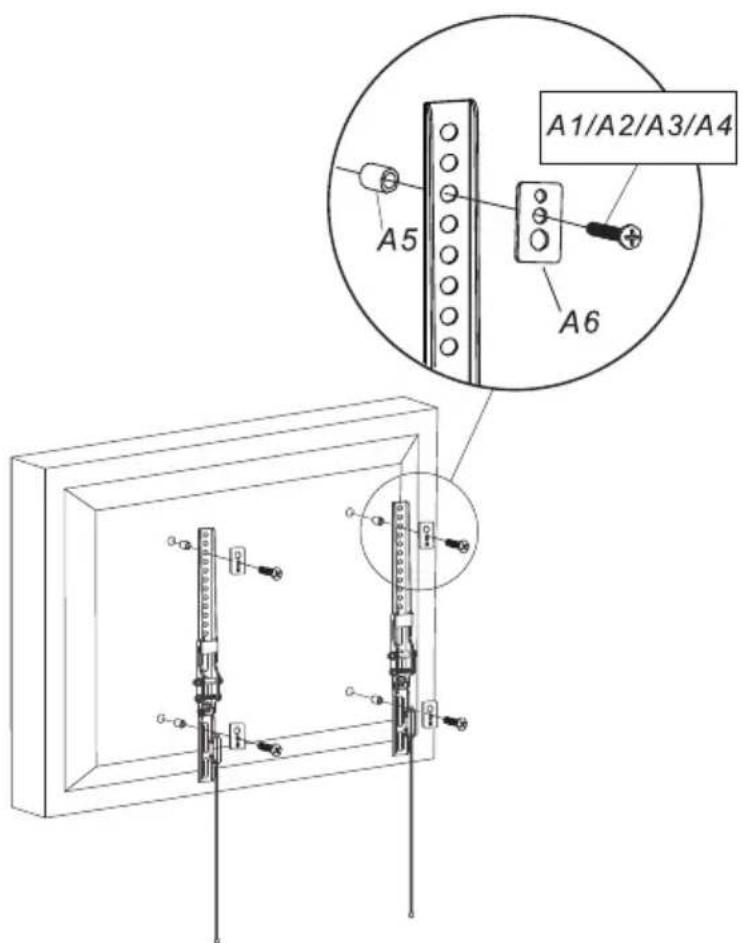

3 – Laikytuvų tvirtinimas prie televizoriaus

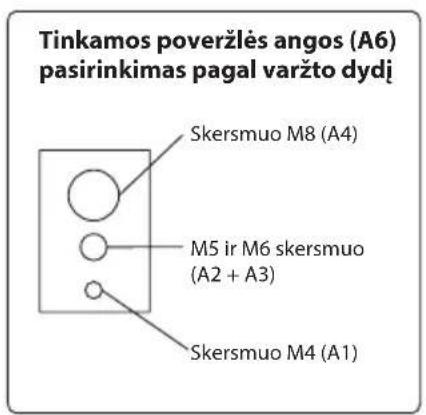

Patikrinkite, kad pamatytumėte, kaip montavimo angos išdėstytos Jūsų televizoriaus galinėje plokštėje. Pasirinkite savo televizoriui tinkamus varžtus. Dviem varžtais (A1–A4), tarpikliu (A5) ir poveržlė (A6) pritvirtinkite abu laikytuvus prie televizoriaus. Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Jei televizoriaus galinės sienelės angos yra per siauros ir nei vienas varžtų netinka, naudokite savo nuožiūra reikiamus varžtus.

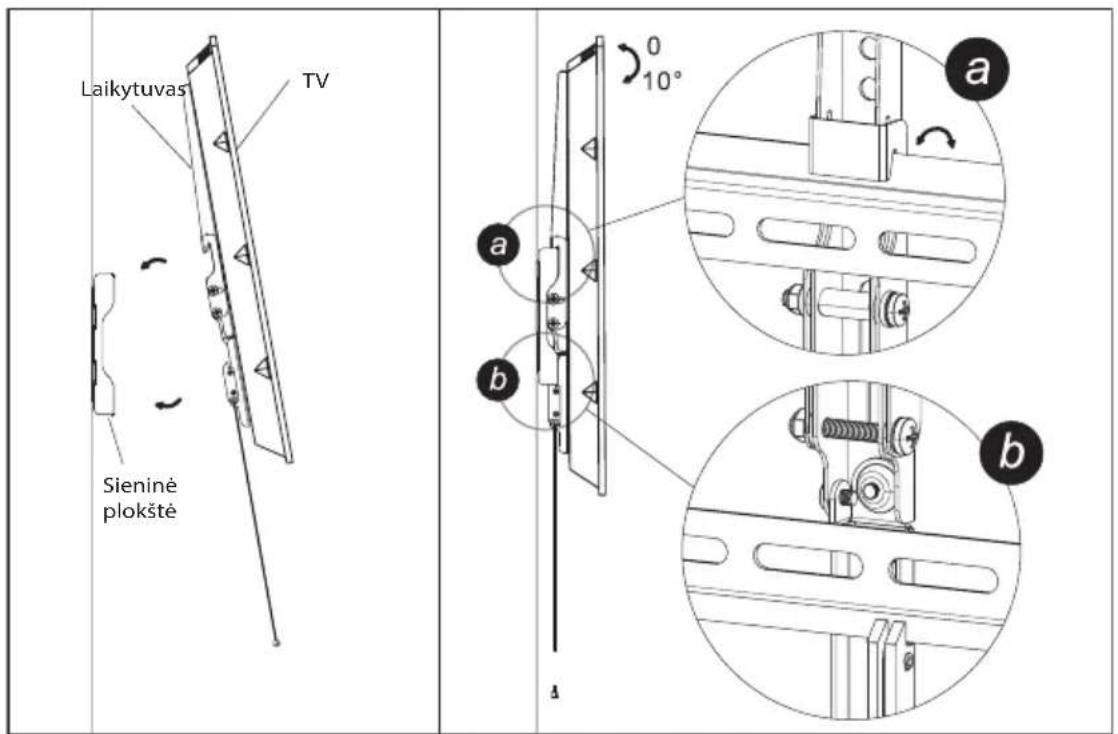

4 – Laikytuvų įrengimas ant sieninės plokštės

Laikytuvus prie sieninės plokštės jrenkite taip, kad adapterio flanšo vieta būtų ant sieninės plokštės bėgelių. Priveržkite apsauginį varžtą prie kiekvieno laikytuvo. Tvirtai priveržkite varžtą, bet ne per daug. Prieš priverždami varžtą galite pakoreguoti televizoriaus pokrypio kampa.

TECHNINĖS SPECIFIKACIJOS

Ekrano dydis: 32 – 65 colių

Didžiausias televizoriaus svoris: 75 kg

Suderinamumas: VESA 600 × 400

Priekinis / galinis pokrypis: nuo 0° iki +10°

Minimalus atstumas nuo sienos: 33 mm

NAUDOJIMAS IR ATLIEKŲ UTILIZAVIMAS

Vyniojamasis popierius ir gofruoto kartono dėžė – išmesti į atliekas. Pakavimo folija, PE maišeliai, plastikiniai elementai – išmesti į plastiko perdirbimo konteinerius.

GAMINIŲ UTILIZAVIMAS PASIBAIGUS JŲ EKSPLOATACIJOS LAIKUI

Ant gaminio ar jo pakuotės atvaizduotas simbolis reiškia, kad gaminio negalima utilizuoti kartu su buitinėmis atliekomis. Nugabenkite gaminį i atitinkamą perdirbimo vietą. Utilizuodami gaminį imkitės saugos priemonių del neigiamo poveikio žmogaus sveikatai ir aplinkai. Perdirbimas prisideda prie gamtinių išteklių išsaugojimo. Daugiau informacijos apie šio gaminio perdirbimą, teiraukitės vietinės valdžios institucijose, buitinių atlieku perdirbimo organizacijose arba parduotuvėje, kur įsigijote šį gaminį.

Techninės informacijos vadovą rasite internete www.ecg-electro.eu.

Tekstas ir techniniai parametrai keičiami be išankstinio perspėjimo.
