LIETOŠANAS INSTRUKCIJA LD 326501 ECG
Rūpīgi izlasiet un saglabājiet turpmākai uzzinai!
Lūdzu, vērsieties pie kvalificēta profesionāļa, lai uzstādītu sienas stiprinājumu pareizi. Pirms sienas stiprinājuma uzstādīšanas pārbaudiet komplekta saturu un informējiet pārdevēju, ja konstatējat, ka kādas daļas trūkst vai ir defektīvas. Nelietojiet defektīvas daļas! Izmantojiet sienas stiprinājumu vienīgi ražotāja paredzētajam nolūkam. Pirms uzstādīšanas pārliecinieties, ka siena spēj stiprinājumu atbalstīt (sevišķi svara ziņā). Pārliecinieties arī, ka uzstādīšanas vietā aiz sienas nav elektrības, ūdens vai gāzes vadu u.tml. levērojiet norādīto attālumu starp televizoru un sienu (atkarīgs no televizora modeļa). Uzstādiet sienas stiprinājumu drošā vietā, kur tas nerada nekādas briesmas. Kad sienas stiprinājums un televizors ir uzstādīti, pārliecinieties, ka stabilitāte un drošība ir pietiekama. Regulāri atkārtojiet šo pārbaudi (ik pēc 2 mēnešiem).
Aprīkojums ir paredzēts uzstādīšanai uz šķērskokiem vai betona sienas. Pirms uzstādīšanas pārliecinieties, ka montāžas virsmai ir pietiekama nestspēja televizora un stiprinājuma kopējam svaram. Nepārsniedziet maksimālo kronšteina noslodzi – 75 kg, ieskaitot vadus.
Šis izstrādājums ir paredzēts tikai mājas lietošanai. Izstrādājuma izmantošana ārpus telpām var izraisīt bojājumus vai traumas.
Ražotājs nav atbildīgs par kaitējumu aprīkojumam un veselībai, kas radies, sienas stiprinājumu uzstādot nepareizi.
- Pirms uzstādīšanas izlasiet visas instrukcijas un pārliecinieties, ka tās saprotat. Ja neesat droši par kādu uzstādīšanas procesa daļu, vērsieties pie profesionāla tehniķa.
- Sienai vai virsmai, pie kuras stiprinājums tiks piestiprināts, ir jāspēj nest viss sienas stiprinājuma un televizora svars. Pretējā gadījumā ir nepieciešama armatūra.
-
Uzstādīšana jāveic vismaz diviem cilvēkiem kopā, izmantojot mehānisku drošības mehānismu un piemērotus darbarīkus. Pretējā gadījumā iespējami īpašuma bojājumi vai smagas vai nāvējošas traumas.
-
levērojiet visas instrukcijas un ieteikumus par pietiekamu ventilāciju un piemērotas vietas izvēli televizora piestiprināšanai. Sīkāku informāciju meklējiet sava televizora lietotāja rokasgrāmatā.
- Izstrādājums satur mazas daļas, kas var izraisīt aizrīšanos, tās ieelpojot vai norijot. Nodrošiniet, ka šīs daļas nav pieejamas bērniem!

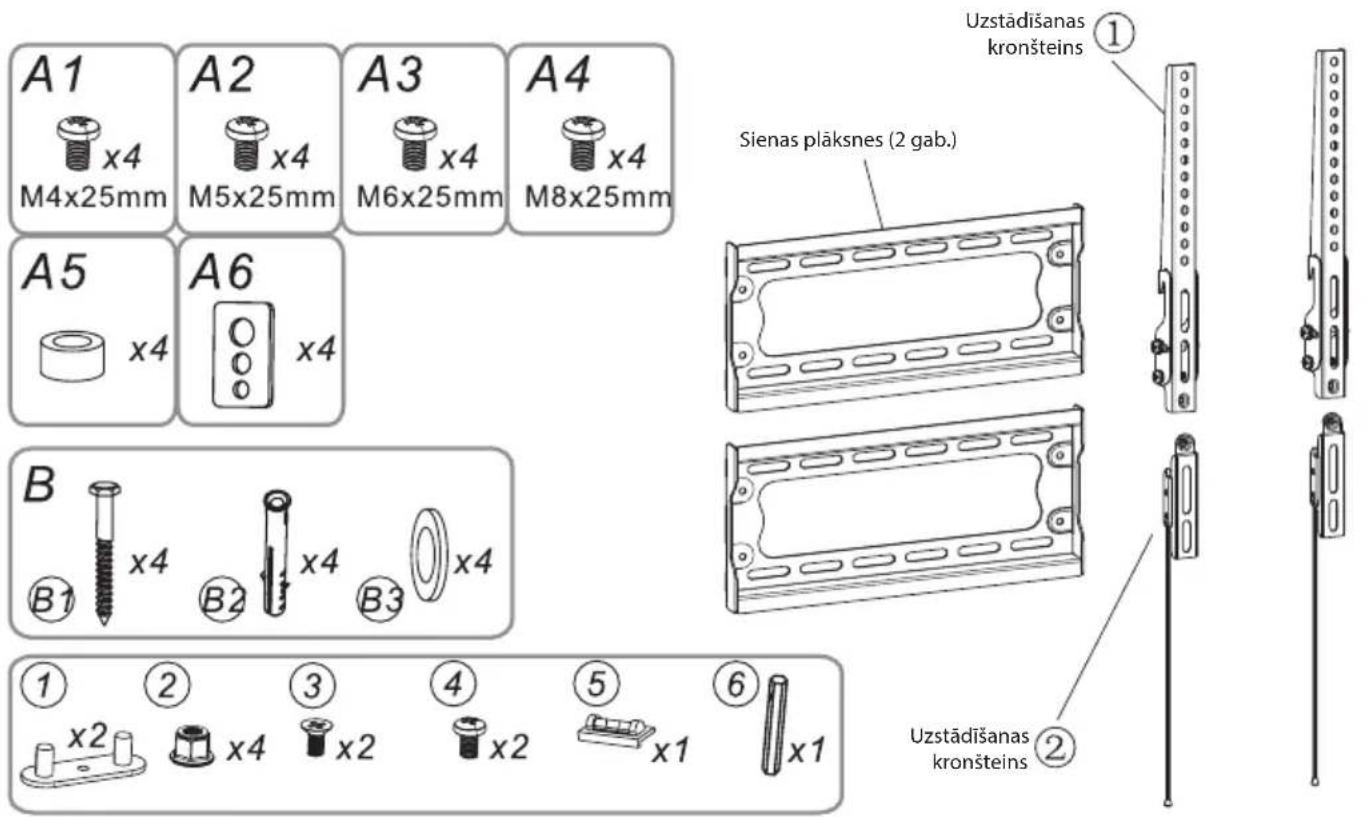

APRAKSTS
Montāžas komplekts
| Apzīmējums | Skaits | Apraksts |
| A1 4 Skrūve | M4 × 25 | mm |
| A2 4 Skrūve | M5 × 25 | mm |
| A3 4 Skrūve | M6 × 25 | mm |
| A4 4 Skrūve | M8 × 25 | mm |
| A5 4 Distancers | ||
| A6 4 Paplāksne īsajai | skrūvei | |
| B1 4 Garā | skrūve | |
| B2 4 Dībelis | ||
| B3 4 Paplāksne garajai | skrūvei | |
| 1 2 Plastmasas starplika | ||
| 2 4 Uzgrieznis | M6 | |
| 3 2 Skrūve | M5 × 10 | mm |
| 4 2 Skrūve | M5 × 6 | mm |
| 5 1 Magnētiskais | līmenis | |
| 6 1 Tapa | M6 |
MONTĀŽA

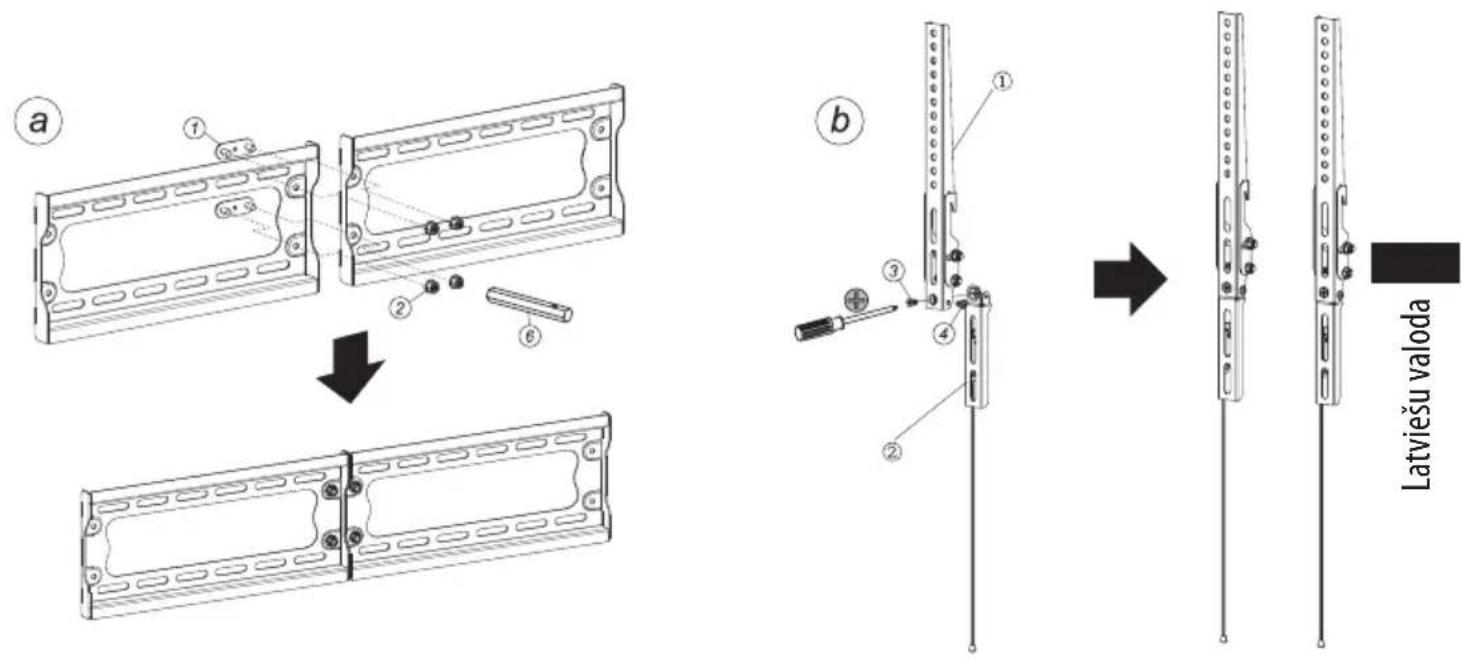

1 – Sienas plāksnes un uzstādīšanas kronšteinu montāža
Atbilstoši norādījumiem tālāk norādītajā attēlā salieciet sienas plāksni, kas sastāv no divām daļām. Salieciet abas daļas kopā, nostipriniet ar plastmasas starplikām (1), uzgriežņiem (2) un M6 tapām (6).
Divas daļas sastāv arī no uzstādīšanas kronšteiniem, kas ir savienoti ar skrūvēm (3) un (4) un krustiņa skrūvgriezi.

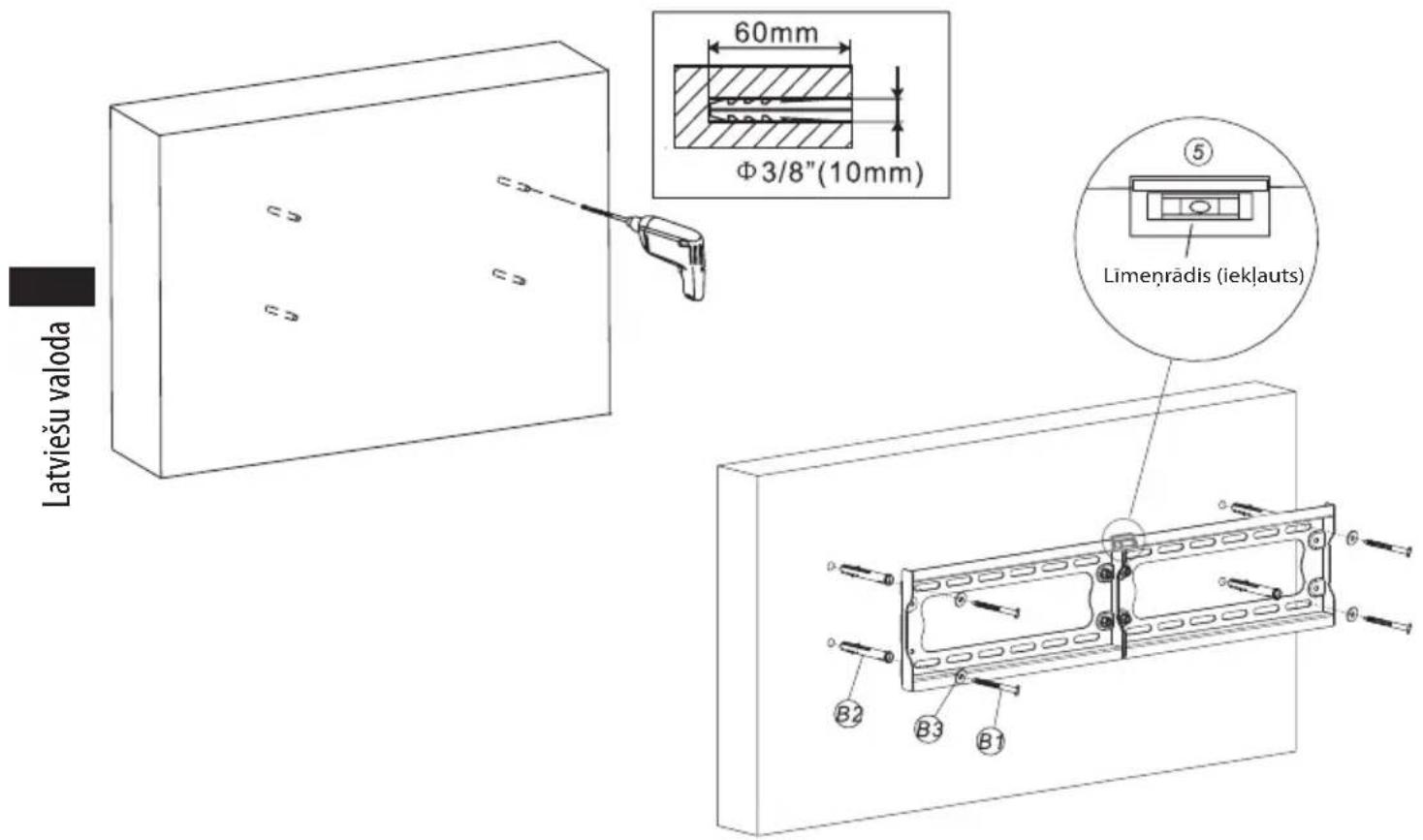

2A – Uzstādīšana pie betona sienas
Pielieciet sienas plāksni pie sienas, novietojiet to taisni, un izmantojiet to kā šablonu, lai atzīmētu četrus caurumus. Izurbiet četrus 60 mm dzilus caurumus ar 10 mm diametru. levietojiet caurumos četrus dībelus (B2), un piestipriniet sienas plāksni pie sienas, izmantojot garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.
Bridinajums! Izmantojiet pašvītngriezes skrūves, lai sienas plāksne būtu pilnīgi centrēta ar sienu. Pārliecinieties, ka pašvītngriezes skrūves ir pilnībā ievietotas dībelī līdz galam. Tas nodrošina stabilu kronšteina uzstādīšanu un novērš izstrādājuma bojājumus un traumas.

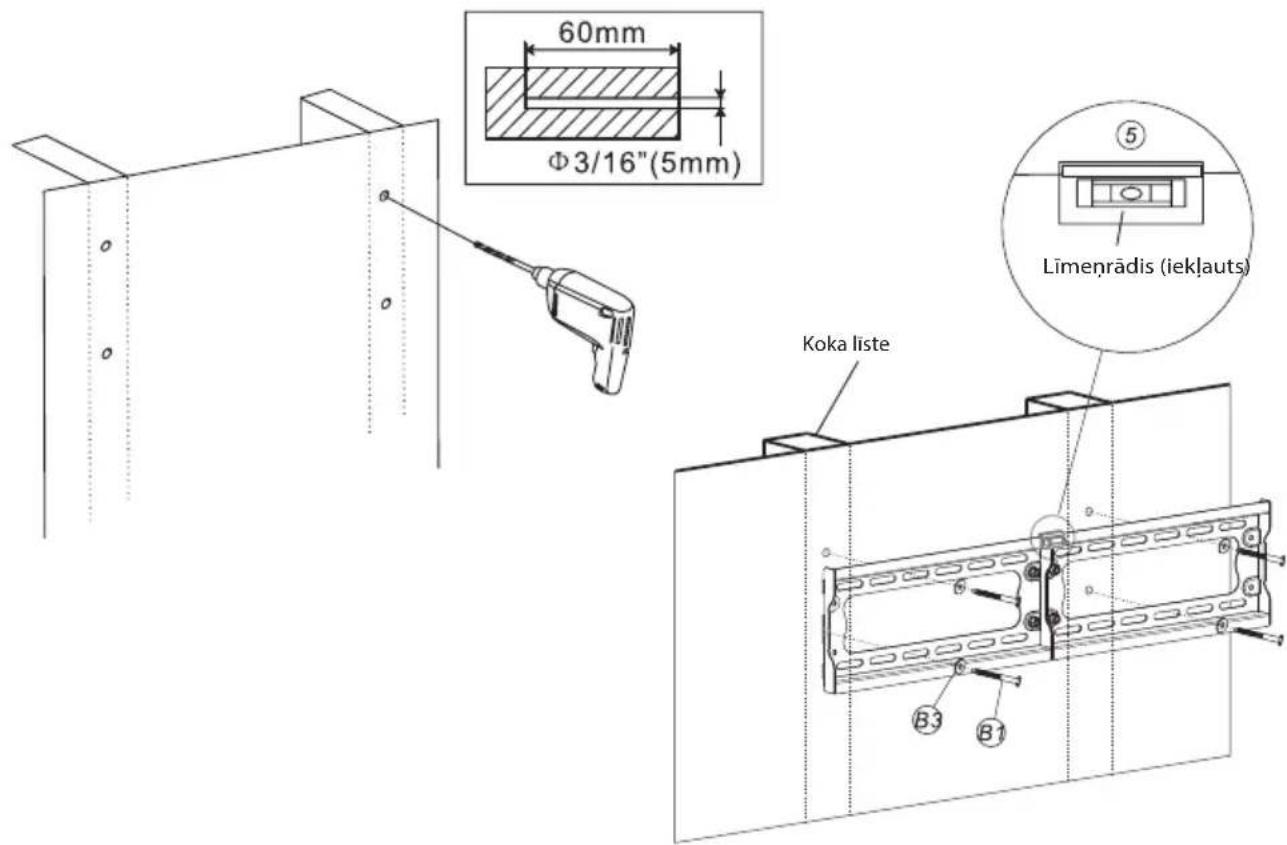

2B – Uzstādīšana pie škērskoka
Izmantojiet sienas plāksni kā šablonu. Pārliecinieties, ka tā ir taisna, un atzīmējiet četrus montāžas caurumus koka listē. Izurbiet četrus 60 mm dzilus caurumus ar 5 mm diametru. Pielieciet sienas plāksni horizontāli, un piestipriniet to pie sienas, izmantojot četras garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.
Bridinājums! Izmantojiet pašvītņgriezes skrūves, lai sienas plāksne būtu pilnīgi centrēta ar sienu. Pārliecinieties, ka pašvītņgriezes skrūves ir pilnībā ievietotas dībelī līdz galam. Tas nodrošina stabilu kronšteina uzstādīšanu un novērš izstrādājuma bojājumus un traumas.

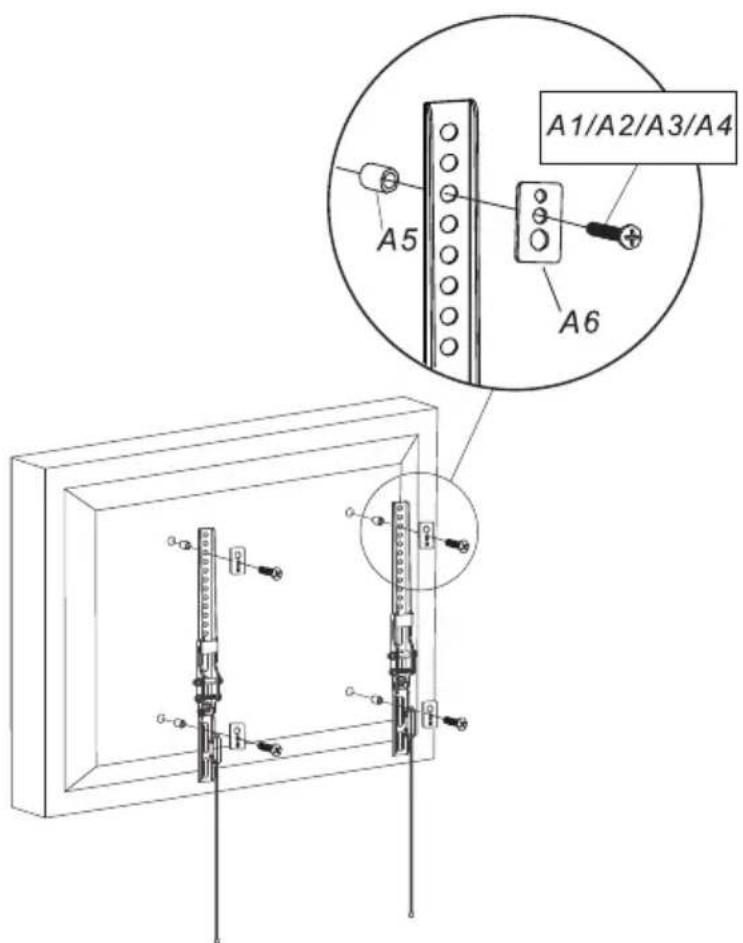

3 – Uzstādīšanas kronšteinu piestiprināšana televizoram

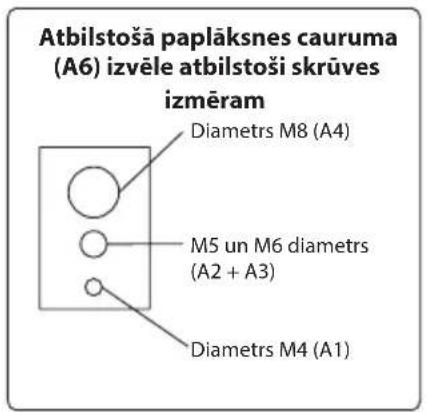

Pārbaudiet montāžas caurumu izvietojumu televizora aizmugurē. Izvēlieties savam televizoram piemērotās skrūves. Pievienojiet abus uzstādišanas kronšteinus pie TV ar divām skrūvēm (A1–A4, distanceru (A5) un starpliku (A6). Pievelciet skrūves cieši, bet ne pārmērīgi.
Bridinājums! Ja caurumi TV aizmugurē ir pārāk sekli un neviena no komplektācijā iekļautajām skrūvēm neder, izmantojiet atbilstošas skrūves pēc savas izvēles.

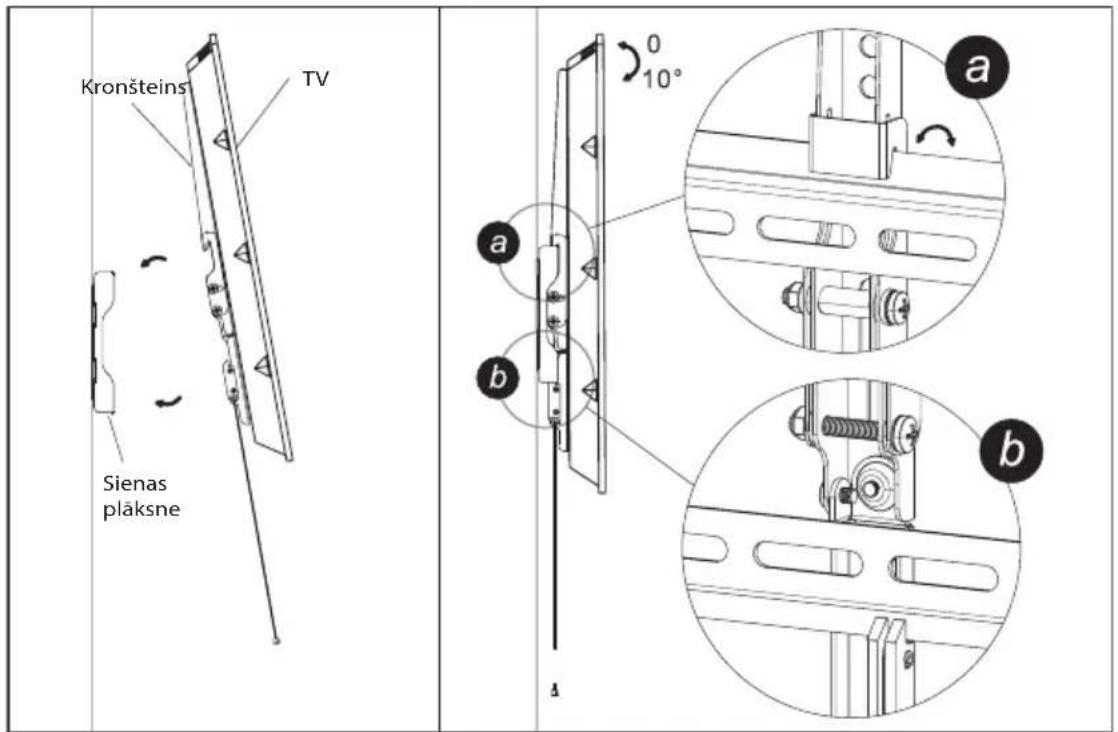

4 – Kronšteinu uzstādīšanas uz sienas plāksnes
Piestipriniet kronšteinus pie sienas plāksnes tā, lai adaptera atloks novietotos uz sienas plāksnes sliedēm. Pievelciet drošības skrūvi uz katra kronšteina sliedēm. Pievelciet skrūvi cieši, bet ne pārmērīgi. Pirms skrūvju pievilkšanas jūs varat pielāgot TV noliekšanas leŋki.
TEHNISKĀ INFORMĀCIJA
Noliekšana uz priekšu/atpakal: No 0° līdz +10°
Minimālais attālums no sienas: 33 mm
ATBRÍVOŠANÁS NO ATKRITUMIEM
letinamais papīrs un kartons – nogādāt pārstrādes punktā. lepakojuma folija, PE maisi, plastmasas daļas – iemest plastmasas škirošanas konteineros.
ATBRIVOŠANAS NO IERICEM KALPOŠANAS LAIKA BEIGAS
Norādītais simbols uz ierīces vai iepakojuma nozīmē, ka ierīci nedrīkst pievienot sadzīves atkritumiem. Nododiet ierīci norādītajā pārstrādes punktā. Novērsiet negatīvu ietekmi uz veselību un vidi, parūpējoties par ierīces pareizu pārstrādi. Pārstrāde palīdz taupīt dabas resursus. Lai saņemtu plašāku informāciju par šīs ierīces pārstrādi, sazinieties ar vietējo atbildīgo iestādi, sadzīves atkritumu apstrādes organizāciju vai veikalu, kur ierīci iegādājāties.
Lietošanas pamācība ir pieejama vietnē www.ecg-electro.eu.
Mēs paturam tiesības veikt teksta un tehnisko parametru izmainas.
08/05
