Toote tüüp	TV alus
Bränd	ECG
Mudel	LD 326501
Soovitatav teleri suurus	Kuni 65 tolli
Maksimaalne kandevõime	50 kg
Materjal	MDF ja puitlaastplaat
Mõõtmed (L x S x K)	140 x 40 x 50 cm
Kaal	20 kg
Riiulite arv	3
Värv	Must
Kokkupanek vajalik	Jah
Toiteallikas	Puudub (passiivne alus)
Ohutusfunktsioonid	Kaitse rihm vastu ümberkukkumist
Puhastusjuhised	Pühkige pehme kuiva lapiga
Varuosade saadavus	Ei ole eraldi saadaval
Remonditavus	Ei ole parandatav; soovitatav välja vahetada
Garantii	2 aastat
Sihtotstarve	Ainult siseruumides kasutamiseks
Komplekti sisu	TV alus, riistvara, kaitsekomplekt, juhised

Korduma kippuvad küsimused - LD 326501 ECG

Kuidas TV alust kokku panna?

Järgige kasutusjuhendis toodud samm-sammult juhiseid. Kasutage kaasasolevat kuuskantvõtit ja kruvisid. Keerake kruvid alati kindlalt kinni, kuid ärge pingutage üle.

Mis on maksimaalne toetatav teleri kaal?

Maksimaalne kandevõime on 50 kg. Veenduge, et teie teler ei ületa seda piiri.

Kas see alus sobib 75-tollisele telerile?

Ei, see on mõeldud teleritele kuni 65 tolli. Suuremad suurused võivad ületada kaalu- ja mõõtmete piiranguid.

Kuidas TV alust puhastada?

Kasutage tolmu eemaldamiseks pehmet kuiva lappi. Vältige abrasiivseid puhastusvahendeid või vett, kuna need võivad pinda kahjustada.

Kas alusel on ohutusrihm?

Jah, kaasas on kaitse rihm ümberkukkumise vastu. Kinnitage see seinale, et vältida ümberkukkumist.

Millistest materjalidest on alus tehtud?

Alus on valmistatud MDF-ist ja puitlaastplaadist musta viimistlusega.

Kas garantii on?

Jah, ECG pakub 2-aastast garantiid, mis katab tootmisdefekte. Hoidke ostutõend alles.

Millised on täpsed mõõtmed?

Aluse mõõtmed on 140 cm (laius) x 40 cm (sügavus) x 50 cm (kõrgus).

Kas saan oma teleri sellele alusele paigaldada?

Ei, see on põrandaalus, mis toetab telerit oma pealispinnal. See ei sisalda VESA kinnitusklambreid.

Kust leian kasutusjuhendi?

Juhend on tasuta allalaaditav notice-facile.com lehel PDF-formaadis. Otsige mudelit LD 326501.

KASUTUSJUHEND LD 326501 ECG

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks!

Seinakinnituse nõuetekohaseks paigaldamiseks pöörduge palun kogemustega spetsialisti poole. Enne seinakinnituse paigaldamist kontrollige üle paigalduskomplekti sisu ning puuduvate või defektsete komponentide korral pöörduge oma müüja poole. Ärge kasutage defektseid komponente! Kasutage seinakinnitust ainult vastavalt tootja poolt määratletud kasutuseesmärgile. Enne paigaldamist veenduge, et sein on võimeline seinakinnitust kandma (eelkõige kaalu silmas pidades). Veenduge samuti, et paigalduskohas ei ole seina taga toitejuhtmeid, vee- või gaasitorusid või muid kommunikatsioone. Jätke teleri ja seina vahele kindlaksmääratud vahe (sõltuvalt telerimudelist). Paigaldage seinakinnitus ohutusse kohta, kus see ei kujuta kellelegi ohtu. Pärast seinakinnituse ja lameda ekraaniga teleri kinnitamist veenduge, et stabiilsuse ja ohutus on piisavad. Teostage seda kontrollimist regulaarselt, iga 2 kuu järel.

Konstruktsioon on ettenähtud paigaldamiseks puidust risttugedele või tugevale betoonseinale. Enne paigaldamist veenduge, et paigalduspind on piisava kandevõimega teleri ja seinakinnituse kandmiseks. Ärge kunagi ületage hoidiku maksimaalselt lubatud koormust, 75 kg koos kaablitega. See toode ettenähtud kasutamiseks ainult koduses majapidamises. Toote kasutamine välistingimustes võib põhjustada toote kahjustamise või vigastuse.

Tootja ei vastuta seinakinnituse mittenõuetekohasest paigaldamisest tingitud seadmete kahjustamise ja tervisekahjustuste eest.

1. Enne paigaldamist tutvuge köikide juhistega. Paigaldamisega seotud kahtluste korral pöörduge kogemustega spetsialisti poole.
2. Sein või pind, millele kinnitatakse seinakinnitus, peab olema piisava kandevõimega seinakinnituse ja teleri kogu kaalu talumiseks. Vastasel juhul on vaja paigaldada lisakinnitus.

3. Paigaldamiseks on vaja vähemalt kahte inimest, mehhaanilist tuge ja sobivad tööriistu. Vastasel juhul võib paigaldamine põhjustada vara kahjustamist ja tõsiseid või surmavaid vigastusi.

4. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.

5. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!

KIRJELDUS

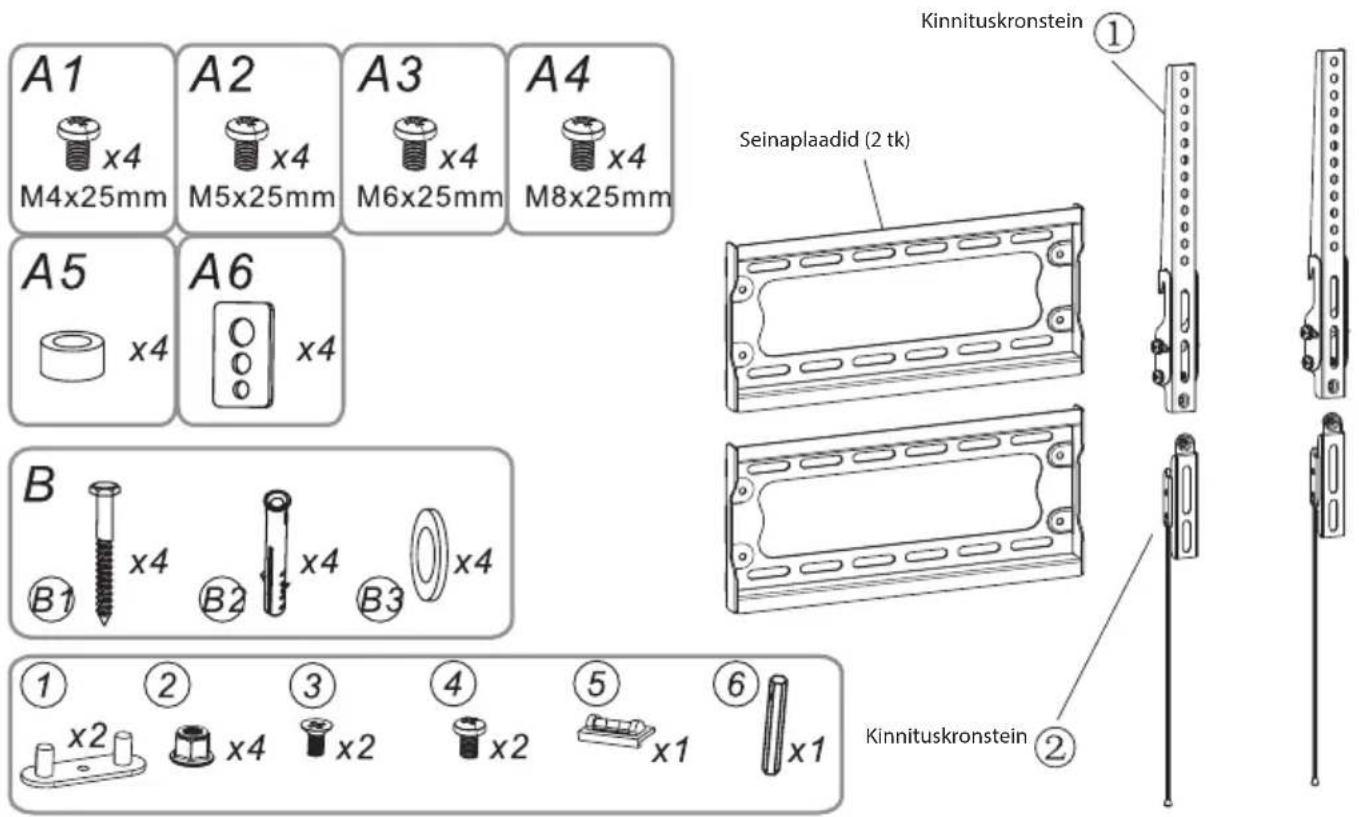

Paigalduskomplekt

Identifitseerimine Komponendid Kirjeldus
A1 4 Poldid, M4 × 25 mm
A2 4 Poldid, M5 × 25 mm
A3 4 Poldid, M6 × 25 mm
A4 4 Poldid, M8 × 25 mm
A5 4 Seib
A6 4 Seib, lühikesele poldile
B1 4 Pikk polt
B2 4 Tüübel
B3 4 Seib, pikale poldile
1 2 Plastist vahetükk
2 4 Mutter M6
3 2 Poldid, M5 × 10 mm
4 2 Poldid, M5 × 6 mm
5 1 Magnetiline tase
6 1 Tihvt M6

KOKKUPANEK

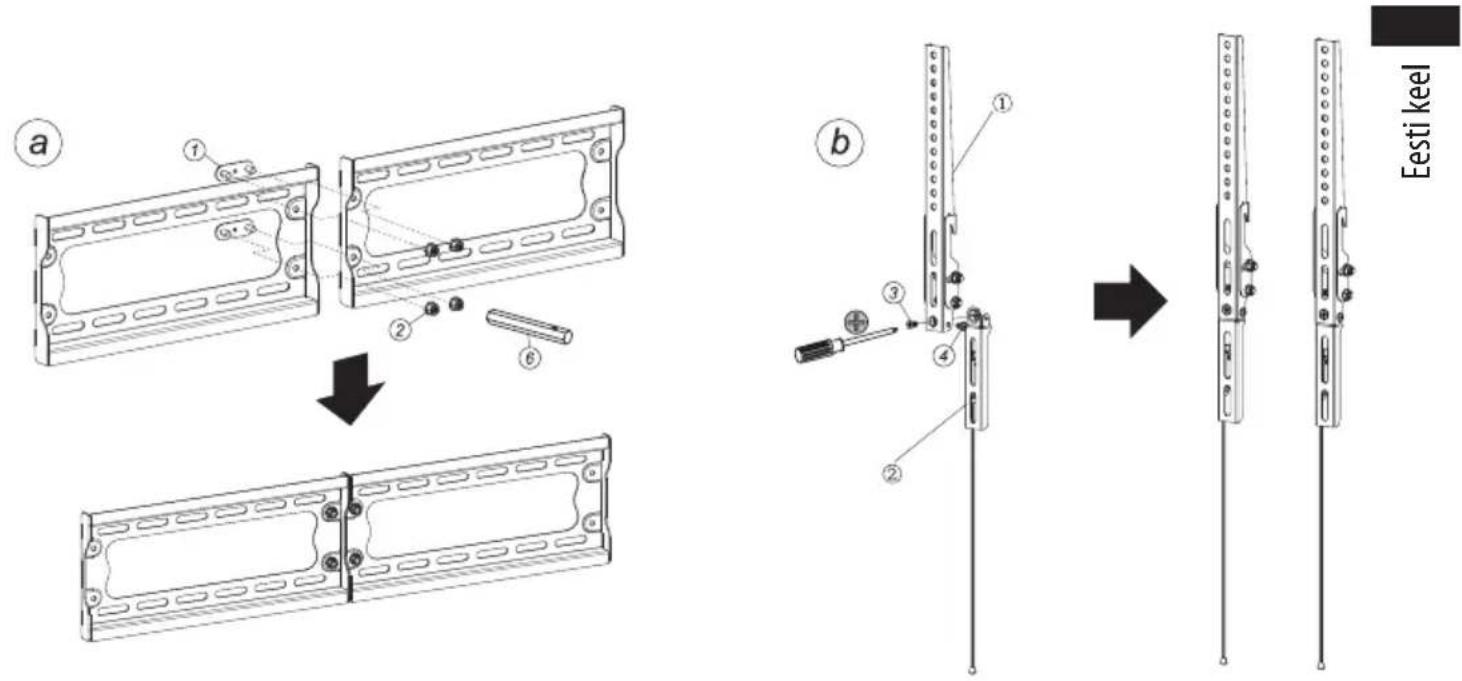

1- Seinaplaadi ja kinnituskronsteinide kokkupanek

Vastavalt alloleval joonisel näidatud juhistele pange kokku seinaplaat, mis koosneb kahest osast. Pange mölemad osad kokku, kinnitage plastist vahetükiga (1), mutritega (2) ja M6 tihvtidega (6).

Kaks osa sisaldavad samuti kinnituskronsteine, mis ühendatakse kruvide (3) ja (4) ja ristpeakruvikeeraja abil.

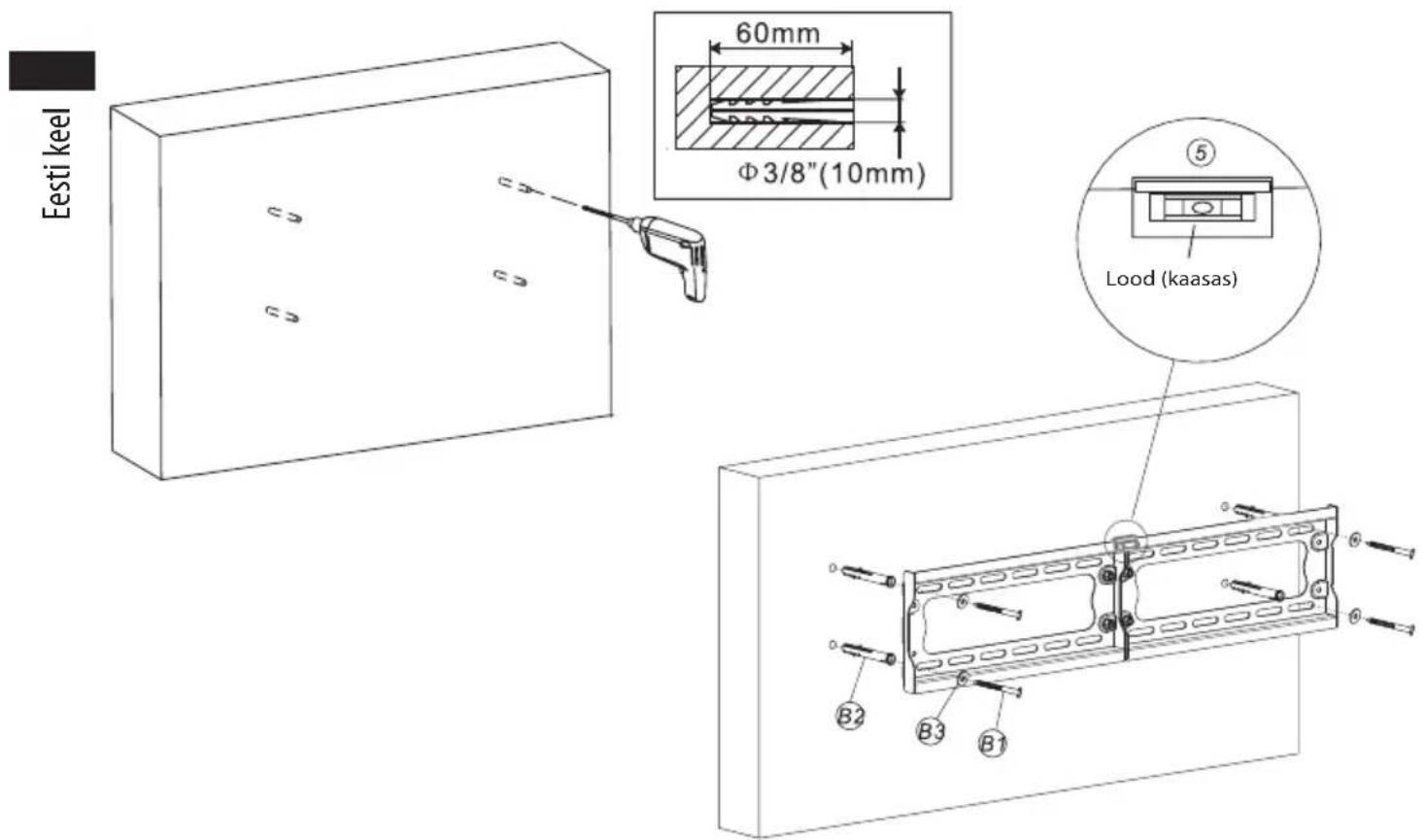

2A – Paigaldamine betoonseinale

Asetage seinaplaat seinale, joondage ning kasutage seda mallina kolme ava märgistamiseks. Puurige 60 mm sügavusega ja 10 mm läbimööduga neli ava. Sisestage avadesse neli tüüblit (B2) ning kinnitage seinaplaat seinale pikkade kruvide (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Seinaplaadi ideaalseks joondamiseks seinaga kasutage lõikekruvisid. Veenduge, et lõikekruvid on tüüblisse sisestatud täies ulatuses, ilma mistahes vaheta. See tagab kronsteini stabiilse kinnitamise ja hoiab ära vara kahjustamise või vigastuse.

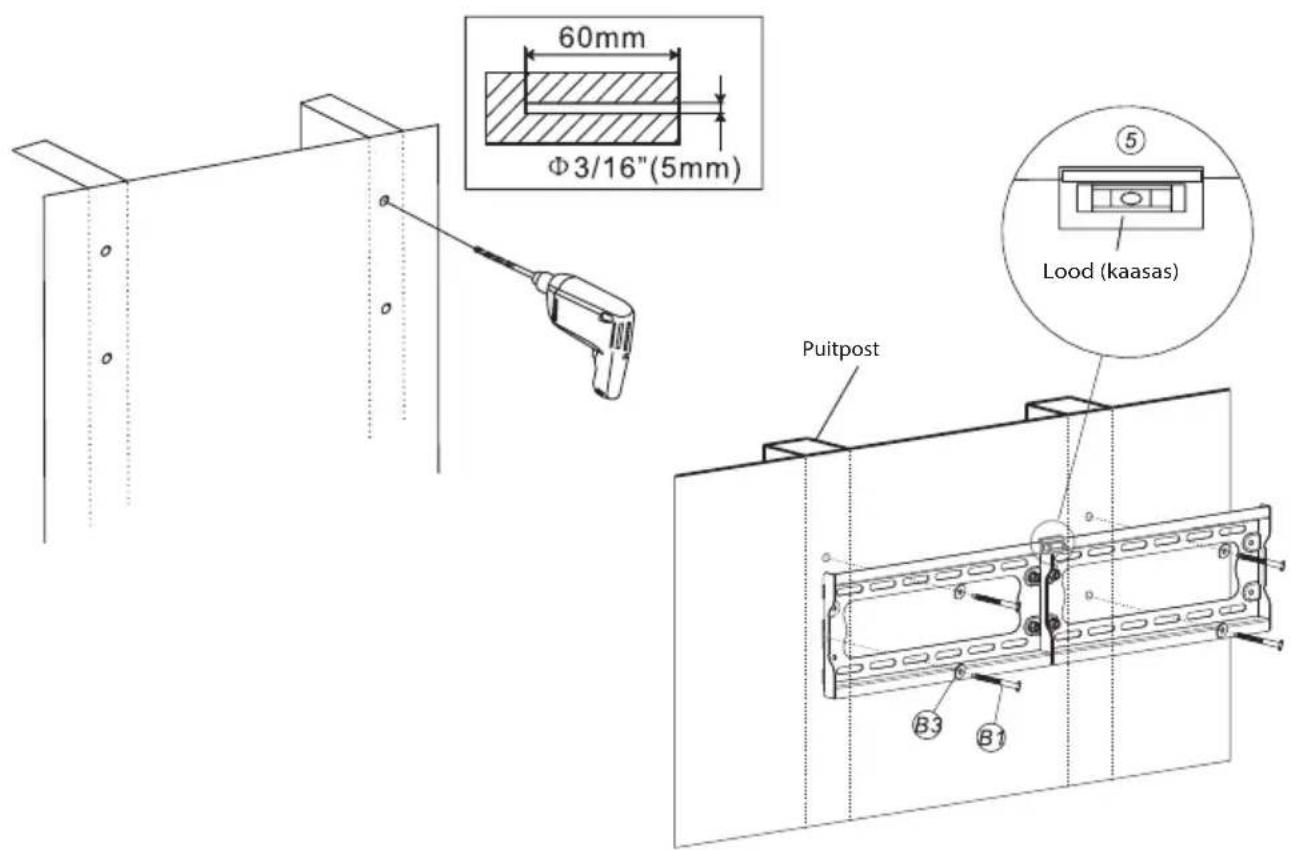

2B – Paigaldamine puittaladele

Kasutage mallina seinaplaati. Veenduge, et see on loodis, märgistage puidust postidele neli paigaldusava. Puurige 60 mm sügavusega ja 5 mm läbimööduga neli ava. Asetage seinaplaat seinale horisontaalselt ning kinnitage seinale kolme pika poldi (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Seinaplaadi ideaalseks joondamiseks seinaga kasutage lõikekruvisid. Veenduge, et lõikekruvid on tüüblisse sisestatud täies ulatuses, ilma mistahes vaheta. See tagab kronsteini stabiilse kinnitamise ja hoiab ära vara kahjustamise või vigastuse.

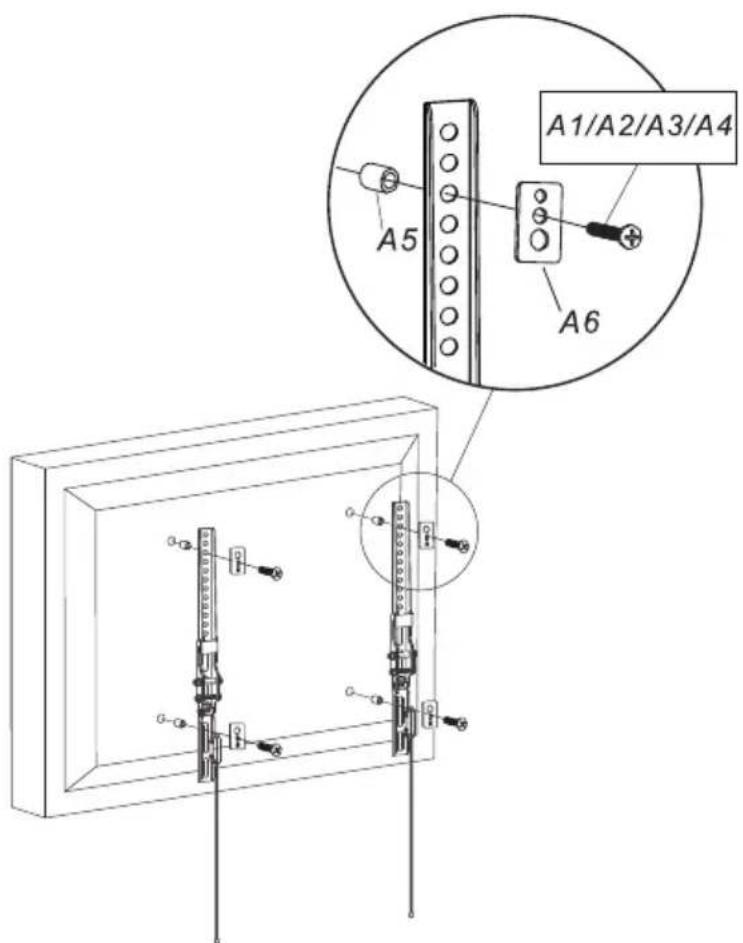

3 – Kinnituskronsteinide kinnitamine teleri külge

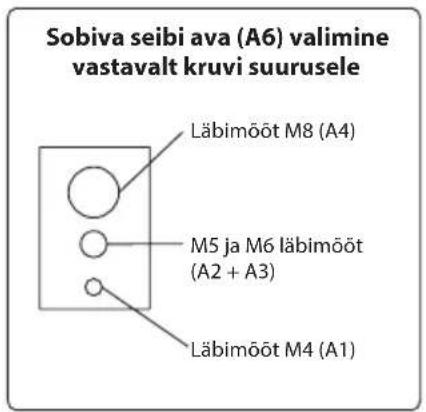

Kontrollige, mitu paigaldusava on Teie teleri tagaküljel. Valige oma telerile sobivad poldid. Kinnitage mölemad kinnituskronsteinid teleri külge kahe kruvi (A1–A4), puksi (A5) ja seibi(A6)abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Kui teie teleri taga olevad avad on liiga lühikesed ja ükski kaasasolev kruvi ei sobi nendega, siis kasutage mistahes muid sobivad kruvisid.

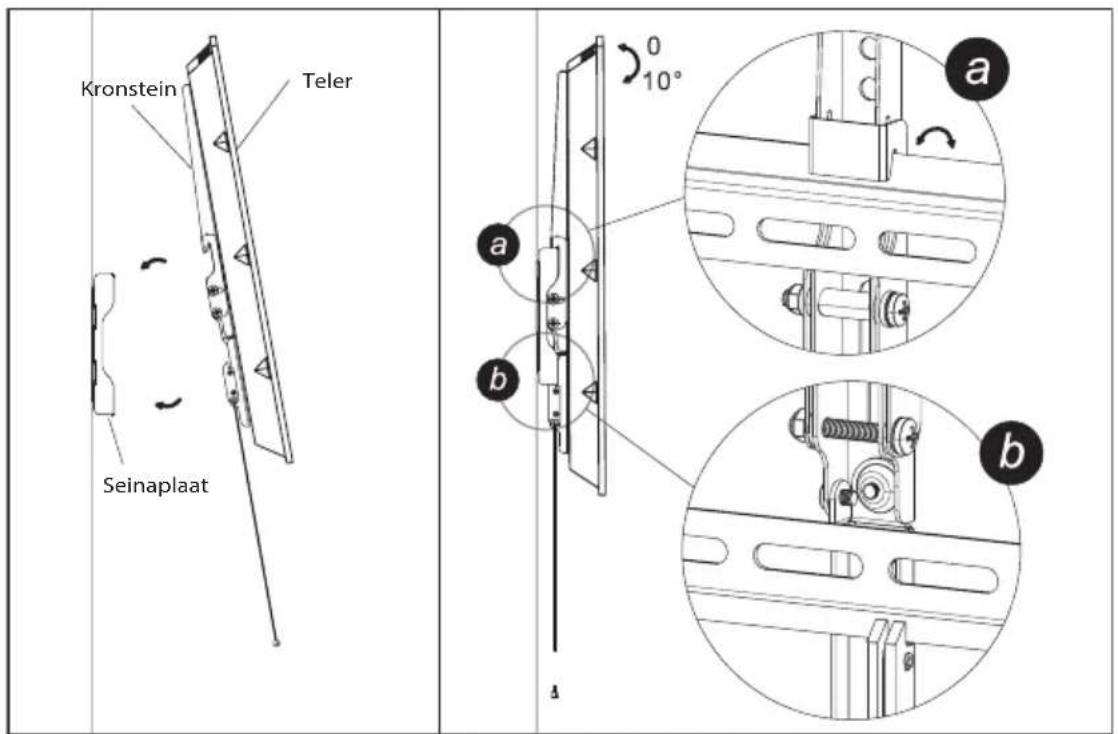

4 - Kronsteinide kinnitamine seinapaneelile

Kinnitage kronsteinid seinapaneelile nii, et adapteri äärik asuks seinaplaadi siinidel. Keerake iga kronsteini siin kinnituspolt tugevasti kinni. Keerake polt kindlalt, kuid mitte liiga tugevasti, kinni. Enne kruvi pingutamist seadistage teleri kaldenurk.

TEHNILISED ANDMED

Paneeli möödud: 32" kuni 65"

Teleri maksimaalne kaal: 75 kg

Ühilduvus: VESA 600×400

edasi/tagasi kallutamine: 0° kuni +10°

Minimaalne vahemaa seinast: 33 mm

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti utiliseerimiskonteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Näidatud sümbol tootel või pakendil tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma tootele nõuetekohase ringlussevõtu. Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

Kasutusjuhend on kättesaadav Internetis www.ecg-electro.eu veebilehel.

Teksti ja tehniliste parameetrite muutmise õigused on kaitstud.

08/05
