ПОСІБНИК КОРИСТУВАЧА LD 326501 ECG

НАСТИННЕ КРИПЛЕННЯ ДЛЯ LED

ТЕЛЕВІЗОРА З МОЖЛИВІСТЮ НАХИЛУ

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

English

Deutsch

Čeština

Eesti keel

Hrvatski

Bosanski

Latviešu valoda

Lietuvių kalba

Magyar

Polski

Română

Slovenčina

Slovenščina

Srpski

Crnogorski

Ελληνικά

Українська мова

SAFETY INSTRUCTIONS

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Уважно прочитайте та зберігайте для подальшого використання!

Для вірного встановлення настінного кріплення зверніться до кваліфікованих професіоналів. Перед встановленням настінного кріплення перевірте зміст набору та зверніться до продавця, якщо деякі компоненти відсутні або пошкоджені. Не використовуйте пошкоджені компоненти!! Використовуйте настінне кріплення виключно за призначенням, зазначеним виробником. Перед встановленням переконайтеся, що стіна може витримати (особливо у відношенні ваги) настінне кріплення. Також переконайтеся, що позаду місця встановлення не проходять ліній живлення, водопроводу та газу. Дотримуйтесь вказаної відстані між телевізором та стіною (в залежності від моделі телевізора). Встановлюйте настінне кріплення у безпечному місці, яке не представляє собою ризик для людей. Після встановлення настінного кріплення та телевізору переконайтеся, що стабільність та безпека є достатніми. Таку перевірку необхідно проводити регулярно кожні 2 місяці.

Обладнання призначено для встановлення на дерев'яні балки або тверді бетонні стіни. Перед встановленням переконайтеся, що поверхня збірки має відповідну вантажопідйомність, здатну витримати загальну вагу телевізору та кріплення. Ніколи не перевищуйте максимальну вантажопідйомність тримача 75 кг разом з кабелями.

Цей прилад призначено виключно для домашнього використання. Використання приладу на вулиці може призвести до відмови приладу або отримання травми.

Виробник не несе відповідальності за пошкодження обладнання та отримання травм, викликаних невірною установкою настінного кріплення.

1. Перед встановленням прочитайте інструкції та переконайтеся, що ви зрозуміли їх. Якщо ви не впевнені щодо будь-якої частини процесу встановлення, зверніться до професіоналів для отримання допомоги.

2. Стіна або поверхня, на яку встановлюється кріплення, має витримувати всю вагу настінного кріплення та телевізору. У іншому випадку потрібне укріплення.

3. Встановлення має проводитися щонайменше двома особами та за допомогою механічних механізмів фіксації та відповідних інструментів. У іншому випадку це може призвести до пошкодження або отримання серйозних або летальних травм.
4. Дотримуйтесь всіх інструкції та рекомендацій щодо відповідної вентиляції та вибору місця для встановлення телевізору. Більш детальну інформацію див. у керівництві користувача телевізора.
5. Цей прилад містить маленькі предмети, які у разі вдихання або проковтування можуть призвести до задухи. Тримайте такі предмети подалі від дітей!

ОПИС

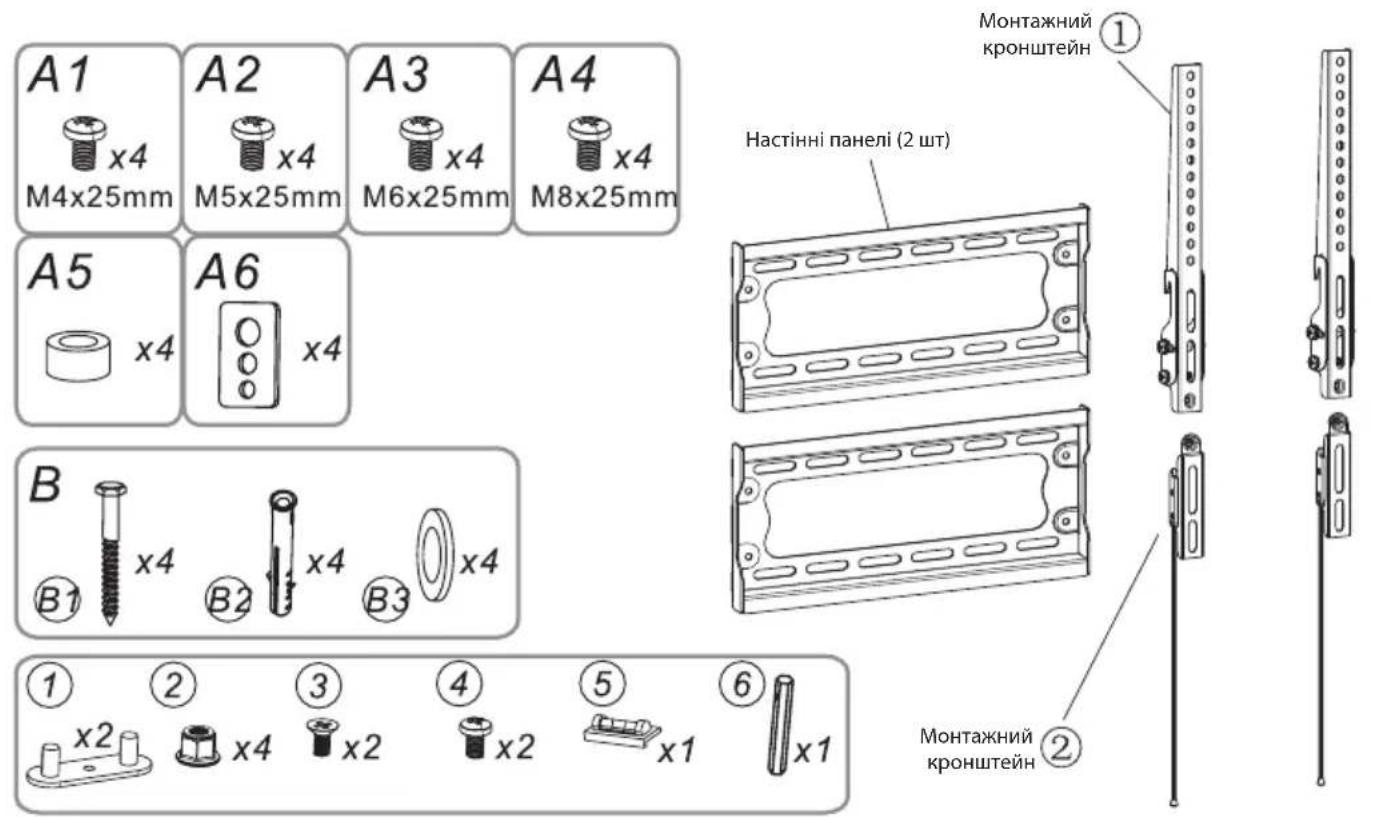

Набір для збірки

Ідентифікація Одиниці Опис
A1 4 Болт M4 × 25 мм
A2 4 Болт M5 × 25 мм
A3 4 Болт M6 × 25 мм
A4 4 Болт M8 × 25 мм
A5 4 Прокладка
A6 4 Шайба для короткого болту
B1 4 Довгий болт
B2 4 Стержень
B3 4 Шайба для довгого болту
1 2 Пластикова вставка
2 4 Гайка M6
3 2 Болт M5 × 10 мм
4 2 Болт M5 × 6 мм
5 1 Магнітний рівень
6 1 Штифт M6

ЗБІРКА

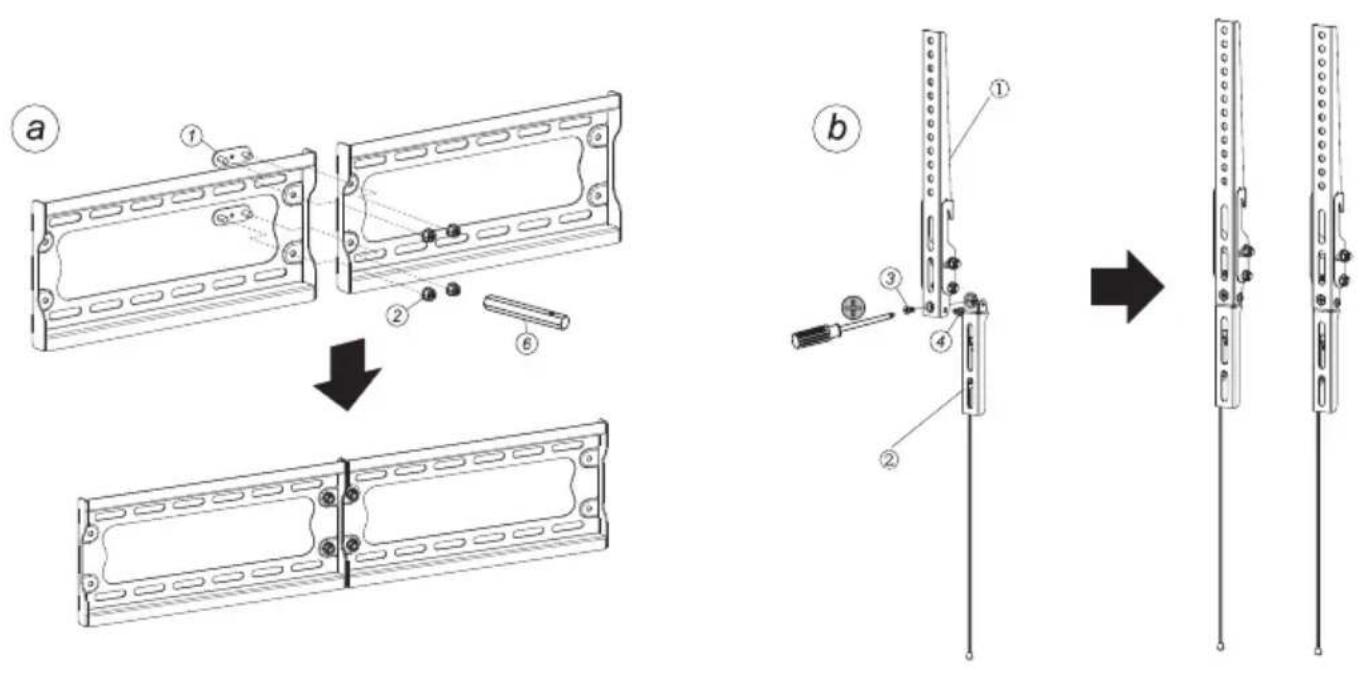

1 – Збірка настінної панелі та монтажних кронштейнів

Відповідно до інструкцій, зазначений на малюнку нижче, зберіть настінну панель, яка складається з двох частин. З'єднайте обидві частини, зафіксуйте пластиковою вставкою (1), гайками (2) та штифтами М6 (6). Дві частини також складаються з монтажних кронштейнів, які з'єднуюються гвинтами (3) та (4) та викруткою Phillips.

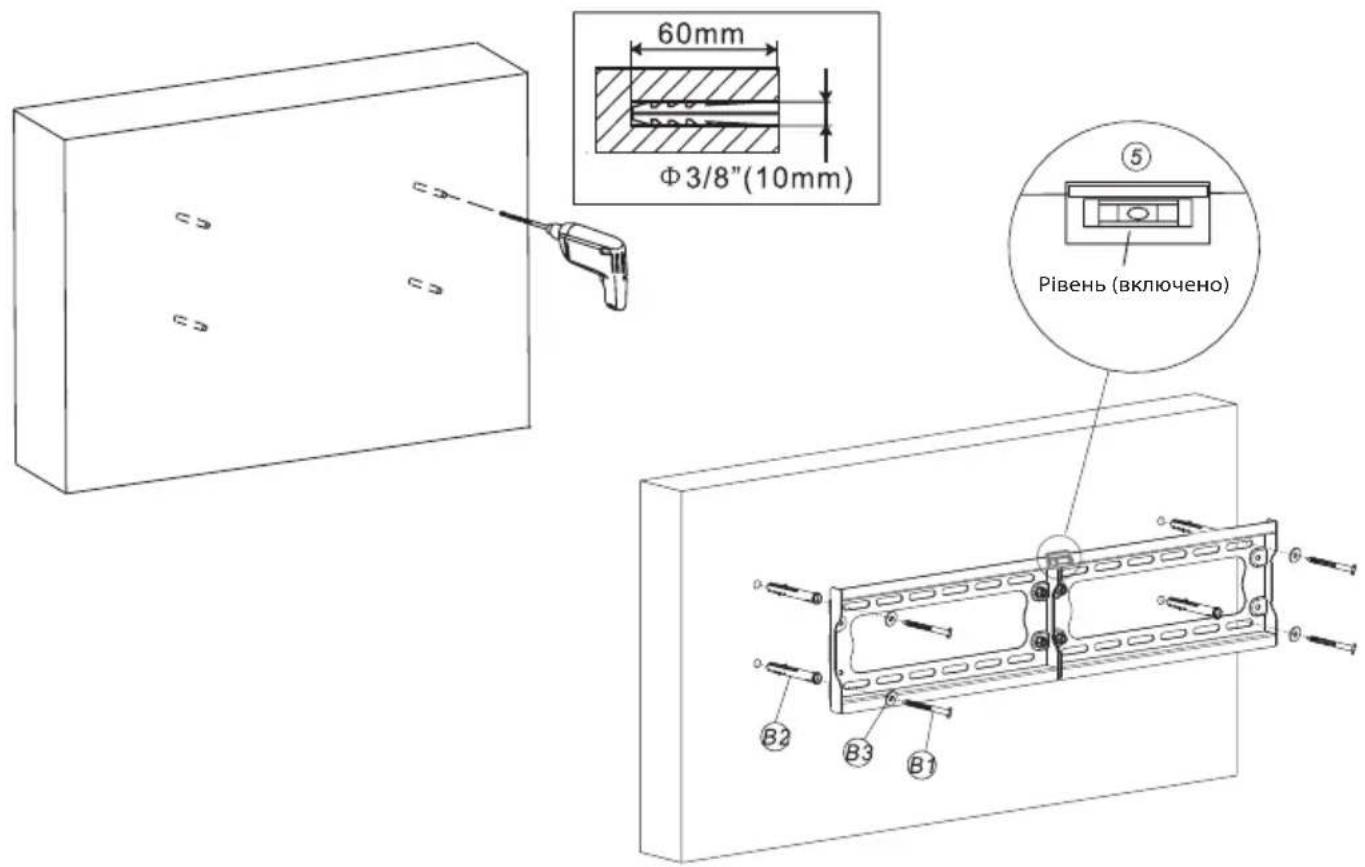

2А – 3бірка для бетонної стіни

На стіну прикладіть настінну панель, вирівняйте її положення та використовуйте у якості шаблону, щоб відмітити чотири отвори. Просверліть чотири отвори діаметром 10 мм та глибиною 60 мм. У отвори вставте чотири стержні (В2) та зафіксуйте настінну панель на стіні за допомогою довгих гвинтів (В1) та шайб (В3). Обережно затягніть болти, але не занадто.

Попередження: Щоб пластина була ідеально вирівняна зі стіною використовуйте самонарізний гвинт. Переконайтеся, що самонарізні гвинти повністю вставлені до стержню без зазорів. Це гарантиє стабільний монтаж кронштейну та попереджує пошкодження або отримання травм.

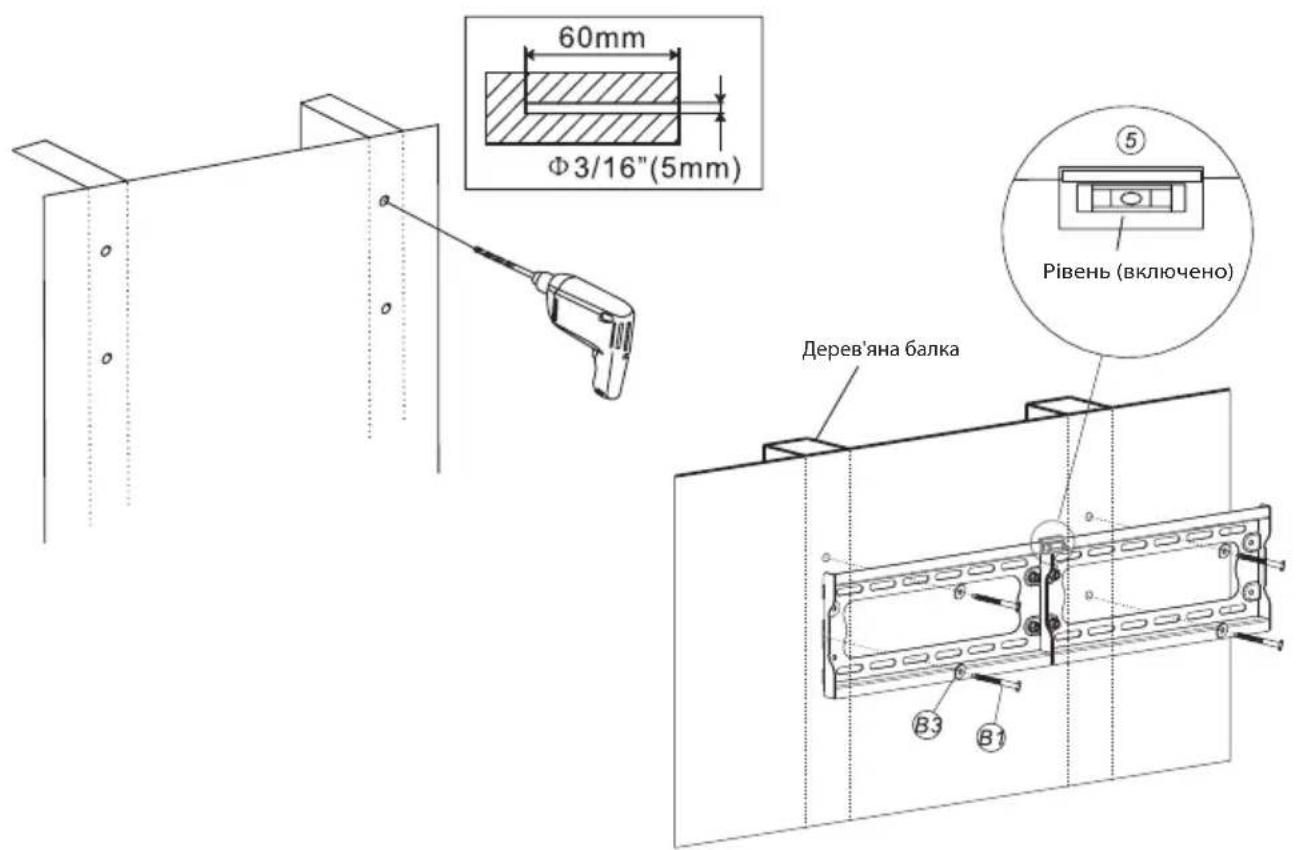

2В – Збірка для дерев'яної балки

У якості шаблону використовуйте дерев'яну панель. Переконайтеся, що вона рівна, відмітьте чотири монтажні отвори у дерев'яній балці. Просверліть чотири отвори діаметром 5 мм та глибиною 60 мм. Розташуйте дерев'яну панель горизонтально та зафіксуйте на стіні за допомогою чотирьох довгих болтів (В1) та шайб (В3). Обережно затягніть болти, але не занадто.

Попередження: Щоб пластина була ідеально вирівняна зі стіною використовуйте самонарізний гвинт. Переконайтеся, що самонарізні гвинти повністю вставлені до стержню без зазорів. Це гарантиє стабільний монтаж кронштейну та попереджує пошкодження або отримання травм.

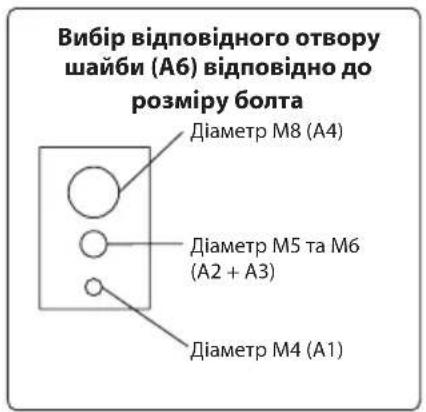

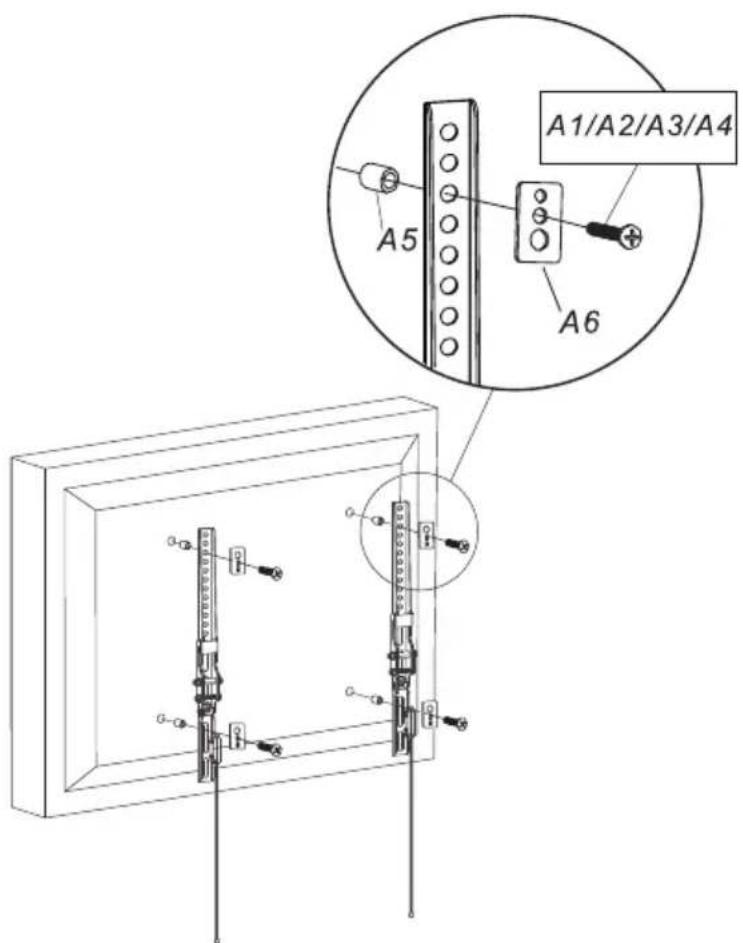

3 – Кріплення монтажних кронштейнів до телевізору

Перевірте, як монтажні отвори розташовані на задній стінці вашого телевізору. Оберіть болти, які відповідають вашому телевізору. Зафіксуйте обидві монтажні кронштейни на телевізорі за допомогою двох гвинтів (A1–A4), прокладки (A5) та шайби (A6). Обережно затягніть болти, але не занадто.

Попередження: Якщо отвори на задній стінці вашого телевізору занадто малі та жоден з наданих у комплекті гвинтів не підходить для них, використовуйте відповідні гвинти за вашим вибором.

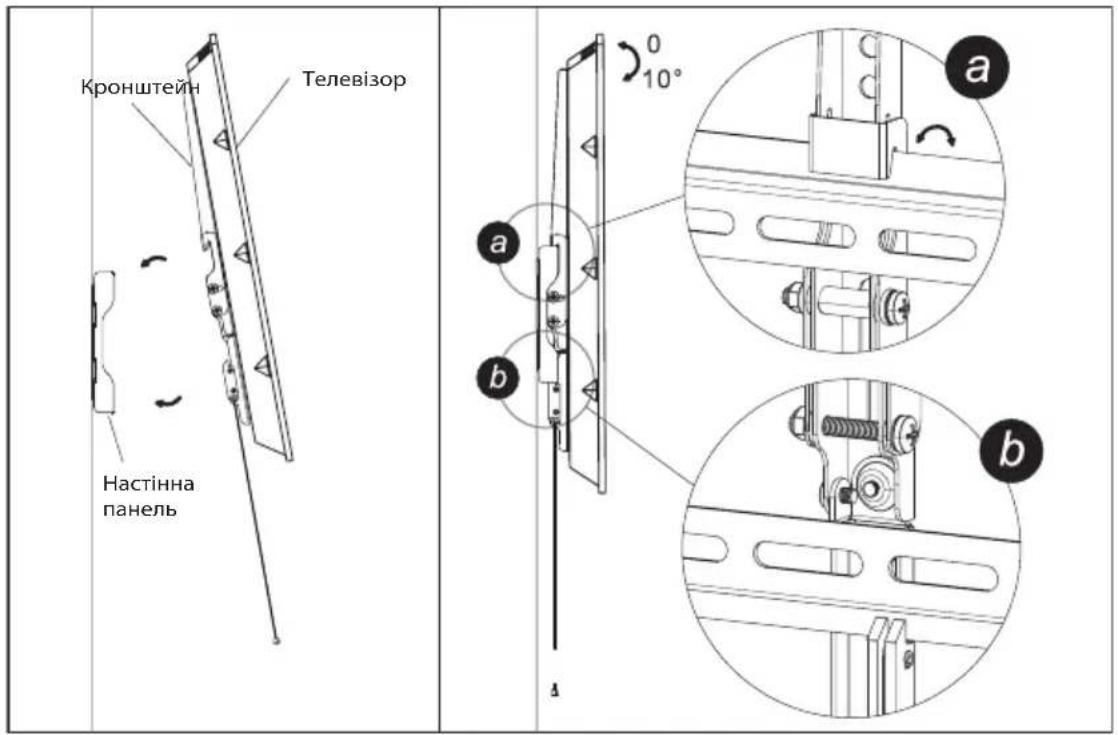

4 – Встановлення кронштейнів на дерев'яну панель

Встановіть кронштейни на настінний кронштейн так, щоб фланці адаптеру були розташовані у рейках настінної панелі. Затягніть фіксуючий болт на рейках на кожному кронштейні. Обережно затягніть болт, але не занадто. Перед затягуванням гвинтів ви можете відрегулювати кут нахилу телевізору.

ТЕХНІЧНІ СПЕЦИФІКАЦІЇ

Розмір панелі: від 32" до 65"

Максимальна вага телевізора: 75 кг

Сумісність: VESA 600×400

Нахил вперед/назад: від 0° до +10°

Мінімальна відстань від стіни: 33 мм

ВИКОРИСТАННЯ ТА УТИЛІЗАЦІЯ ВІДХОДІВ

Пакувальний папір та гофрований картон - до смітника. Пакувальна фольга, ПЕ коробки, пластикові елементи - до контейнерів для переробки пластику.

УТИЛИЗАЦІЯ ПРОДУКТИВ ПІСЛЯ ЗАВЕРШЕННЯ СТРОКУ ЕКСПЛУАТАЦІЇ

Представлений символ на продукті або упаковці означає, що продукт не повинен викидатися до побутового сміття. Продукт необхідно віднести до спеціального місця для переробки. Вірна переробка продукту попереджує негативний вплив на здоров'я людей та екологію. Переробка вносить свій вклад до збереження природних ресурсів. Для отримання більш детальної інформації про переробку цього продукту зверніться до місцевих органів, організацій з переробки побутових відходів або до магазину, де ви придбали продукт.
