NÁVOD K OBSLUZE LD 326501 ECG
Čtěte pozorně a uschovejte pro budoucí potřebu!
Pro správnou montáž nástěnného držáku se obratte na kvalifikovaného odborníka. Předinstalacínástěnnéhodržákuzkontrolujteobsah montážního setu a v případě chybějících nebo vadných komponent informujte svého prodejce. Poškozené součásti nikdy nepoužívejte!! Nástěnný držák použijte jen pro stanovený účel uvedený výrobcem. Před instalací si bezpodmínečně ověřte způsobilost zdi (především kvůli nosnosti). Dále se ujistěte, že se ve zdi v místě zamýšlené instalace nenachází el. vedení, vodovodní, plynové nebo jiné potrubí. Dodržujte předepsanou bezpečnou vzdálenost TV od zdí (závisí na modelu TV). Nástěnný držák nainstalujte na bezpečné místo, na kterém nemůže způsobit ohrožení osob. Po montáži nástěnného držáku a ploché obrazovky prověřte dostatečnou stabilitu a bezpečnost provozu. Kontrola by se měla opakovat v pravidelných intervalech každé 2 měsíce.
Zařízení je určeno k instalaci na dřevěné příčky nebo pevné betonové zdi. Před instalací se ujistěte, že má montážní povrch dostatečnou nosnost, aby unesl celkovou hmotnost televizoru a držáku. Nikdy nepřekračujte maximální nosnost držáku 75 kg včetně kabelů.
Tento produkt je určen pouze pro vnitřní použití. Venkovní použití může mít za následek selhání produktu nebo úraz.
Výrobce neručí za škody na zařízení a na zdraví zapříčiněné nesprávným nainstalováním nástěnného držáku.
- Před instalací si pozorně přečtěte veškeré pokyny a ujistěte se, že jste jim dobře porozuměli. V případě, že si nejste jisti některou částí procesu instalace, požádejte o pomoc profesionálního technika.
- Stěna nebo plocha pro upevnění musí mít dostatečnou nosnost pro celkovou hmotnost držáku a televizoru. V opačném případě je nutné provést zpevnění.
-
Instalace vyžaduje součinnost minimálně dvou osob a použití mechanického zabezpečení a vhodného nářadí. V opačném případě může dojít k poškození majetku nebo vážnému poranění či smrtelnému úrazu.
-
Dodržujte všechny pokyny a doporučení týkající se odpovídajícího odvětrání a výběru vhodného místa pro upevnění televizoru. Další informace viz příručka vašeho televizoru.
- Výrobek obsahuje drobné součásti, které mohou při vdechnutí nebo polknutí představovat riziko udušení. Tyto součásti držte mimo dosah dětí!
POPIS

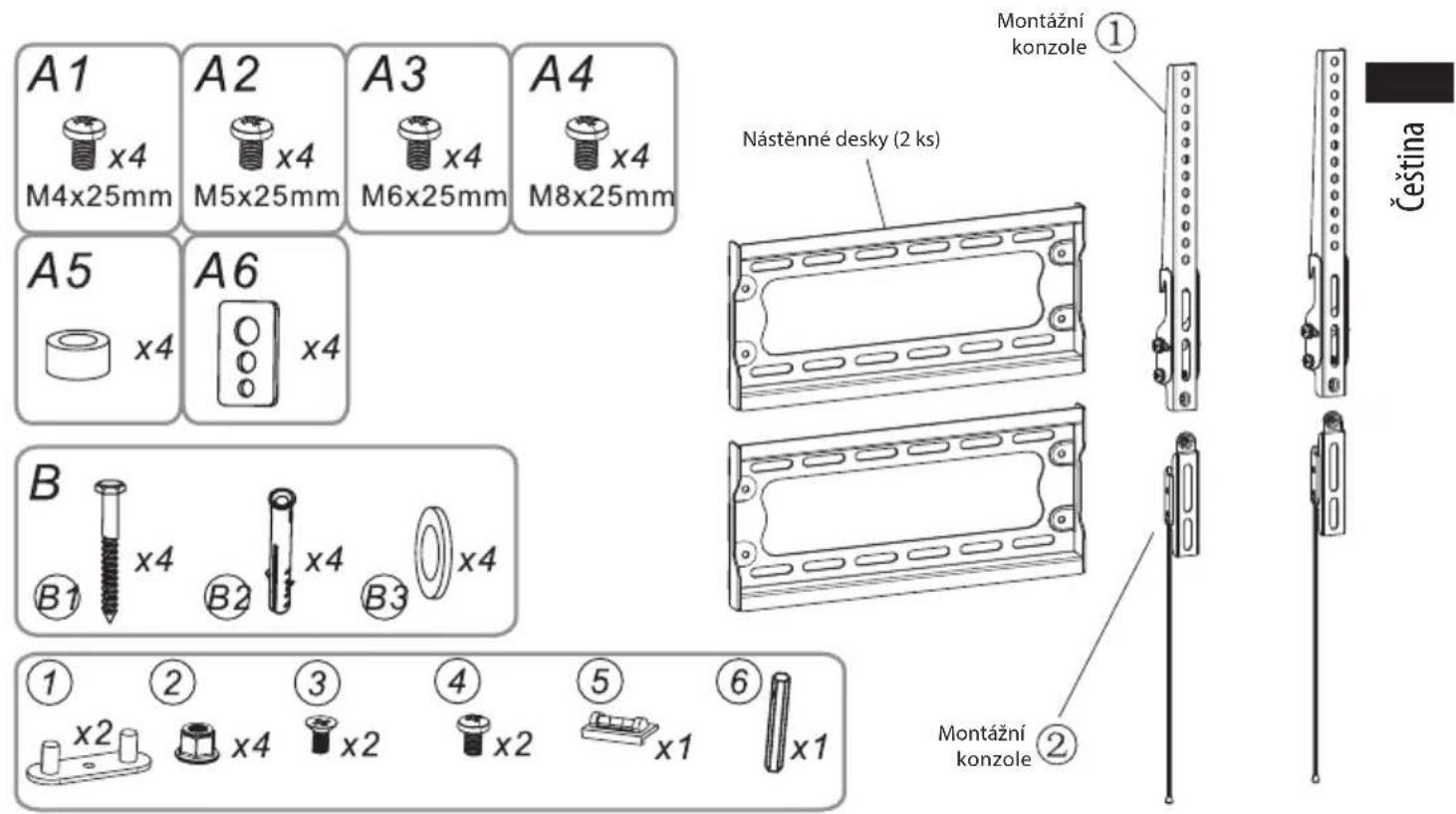

Montážní sada
| Označení Ks Popis | |
| A1 4 Šroub M4 × 25 mm | |
| A2 4 Šroub M5 × 25 mm | |
| A3 4 Šroub M6 × 25 mm | |
| A4 4 Šroub M8 × 25 mm | |
| A5 4 Distanční vložka | |
| A6 4 Podložka krátkého šroubu | |
| B1 4 Dlouhý šroub | |
| B2 4 Hmoždinka | |
| B3 4 Podložka dlouhého šroubu | |
| 1 2 Plastová vložka | |
| 2 4 Matice M6 | |
| 3 2 Šroub M5 × 10 mm | |
| 4 2 Šroub M5 × 6 mm | |
| 5 1 Magnetická vodováha | |
| 6 1 Čep M6 | |
MONTÁŽ

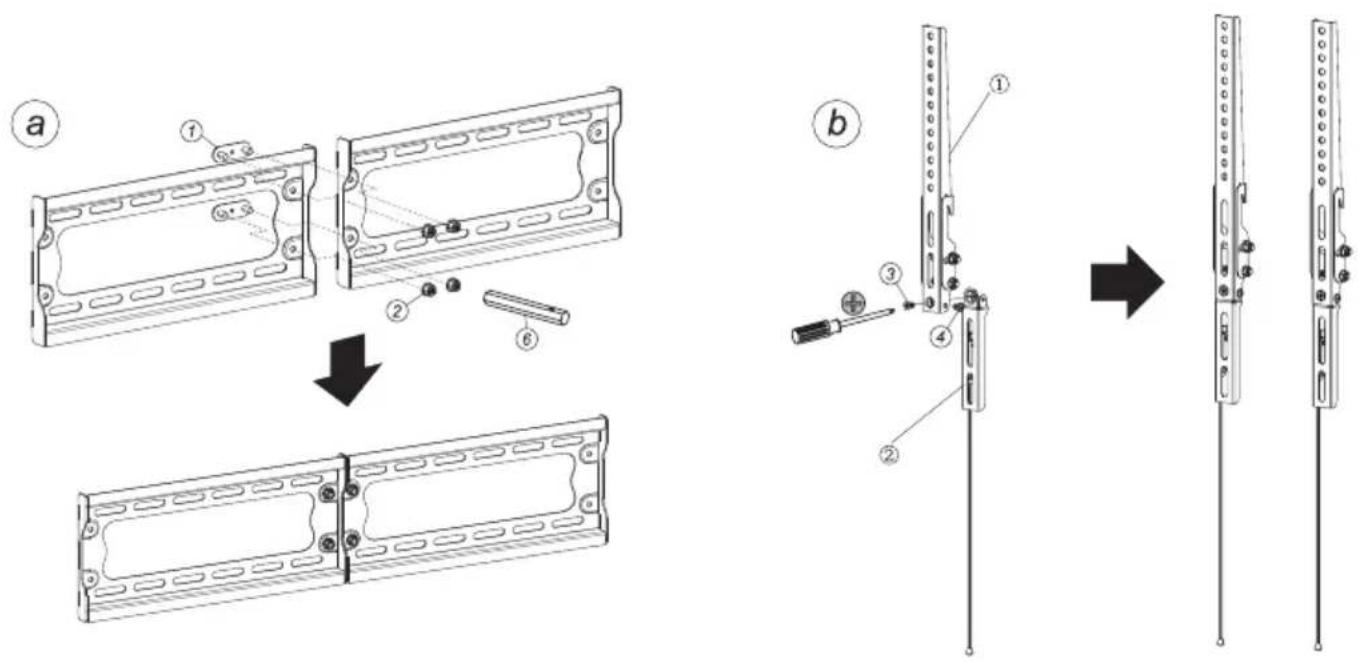

1 – Složení nástěnné desky a montážních konzolí
Podle instrukcí na obrázku níže složte dohromady nástěnnou desku, která se skládá ze dvou částí. Obě části přiložte k sobě, zajistěte plastovými vložkami (1), maticemi (2) a čepy M6 (6).
Ze dvou částí se skládají rovněž montážní konzole, které spojte pomocí šroubů (3) a (4) a křížového šroubováku.
Čeština

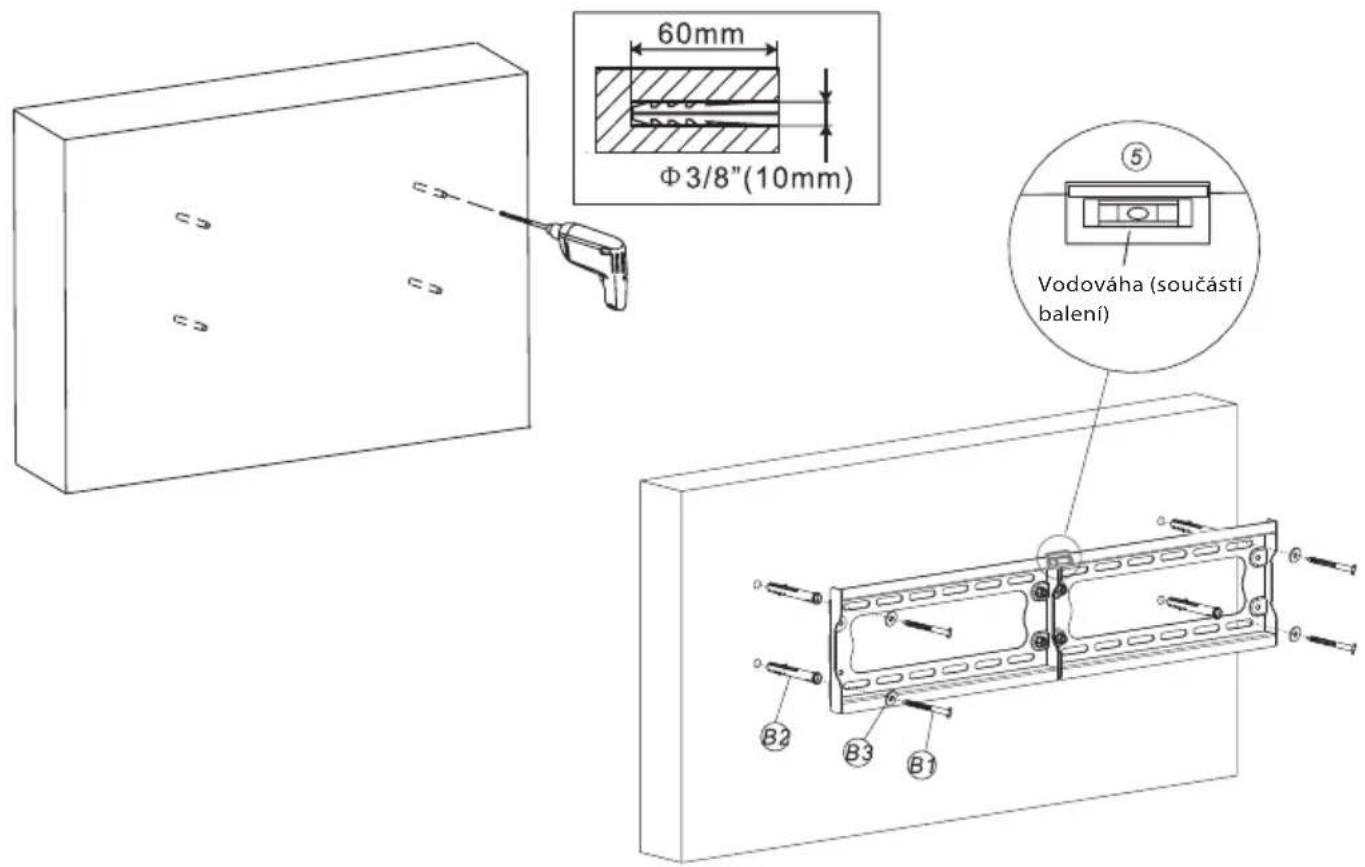

2A – Montáž na betonovou zed'
Nástěnnou desku přiložte ke zdi, vyrovnejte do vodorovné polohy a použijte jako šablonu k vyznačení čtyřech otvorů. Vyvrtejte čtyři otvory o průměru 10 mm a hloubce 60 mm. Do otvorů zasuňte čtyři hmoždinky (B2) a připevněte dlouhými šrouby (B1) s podložkami (B3) nástěnnou desku ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.
Upozornění: Použijte samořezné šrouby, aby byla nástěnná deska dokonale zarovnaná se stěnou. Ujistěte se, že samořezné šrouby budou zcela zasunuty do hmoždinky bez jakékoliv mezery. Zajistíte tím stabilní uchycení držáku a zabráníte škodám na majetku nebo zranění.

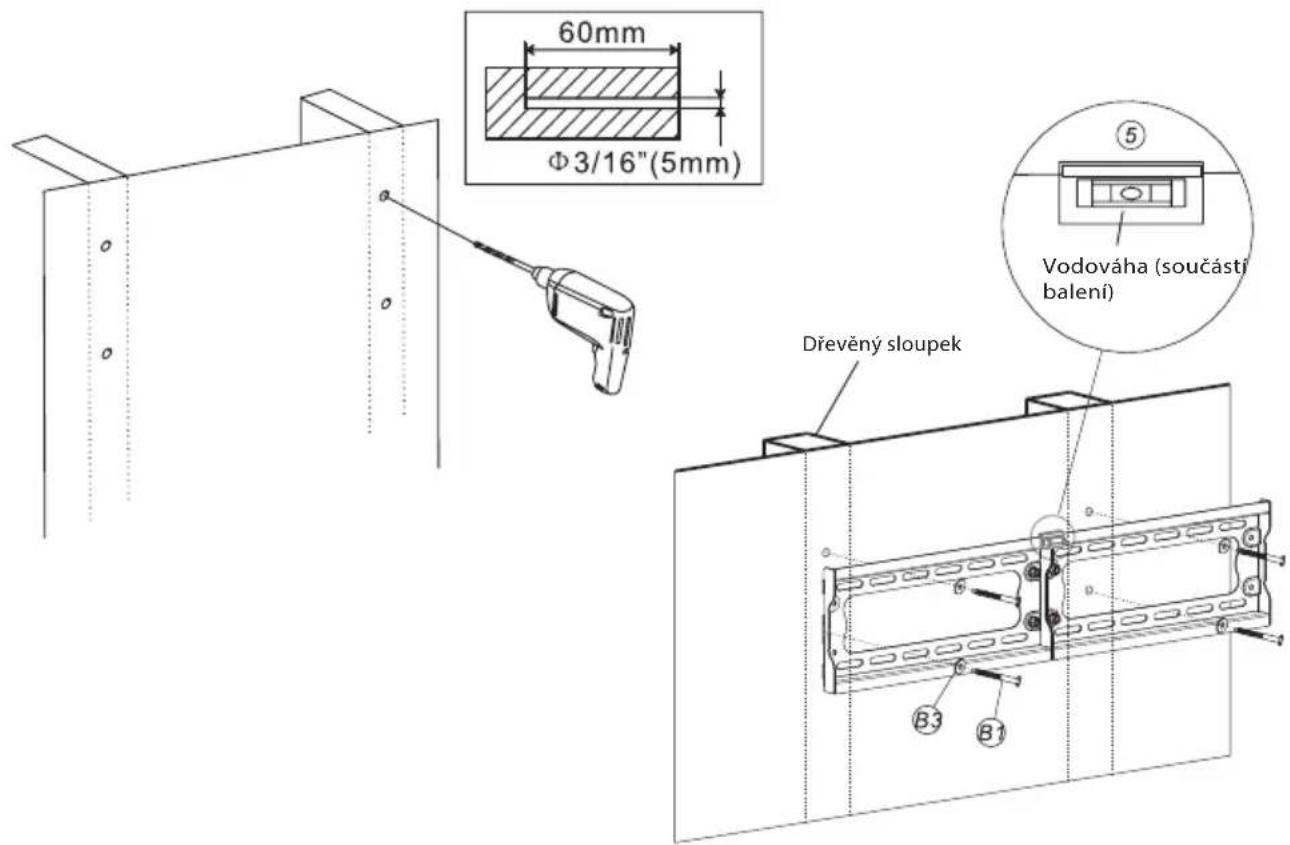

2B – Montáž do dřevěné příčky
Nástěnnou desku použijte jako šablonu. Ujistěte se, že je vodorovně, a do dřevěného sloupku si vyznačte čtyři montážní otvory. Vyvrtejte čtyři otvory o průměru 5 mm a hloubce 60 mm. Přiložte vodorovně nástěnnou desku a pomocí čtyř dlouhých šroubů (B1) a podložek (B3) ji připevněte ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.
Upozornění: Použijte samořezné šrouby, aby byla nástěnná deska dokonale zarovnaná se stěnou. Ujistěte se, že samořezné šrouby budou zcela zasunuty do hmoždinky bez jakékoliv mezery. Zajistíte tím stabilní uchycení držáku a zabráníte škodám na majetku nebo zranění.

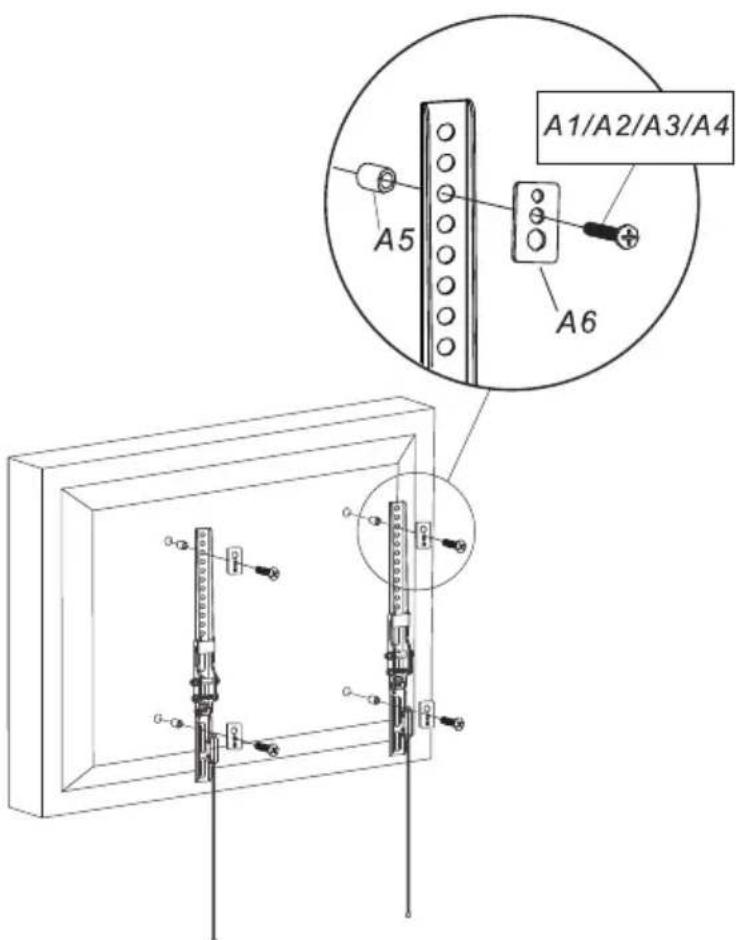

3 – Připevnění montážních konzolí k televizoru

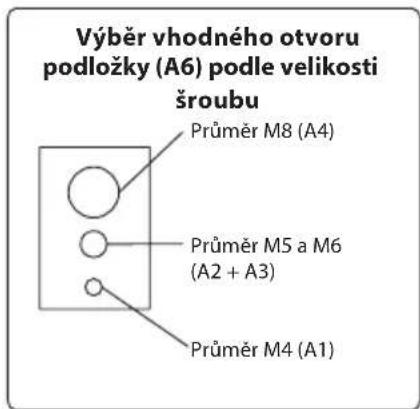

Zjistěte, jak jsou uspořádány montážní otvory na zadní straně vašeho televizoru. Vyberte vhodné šrouby pro váš televizor. Připevněte obě montážní konzole k televizoru pomocí dvou šroubů (A1–A4), distanční vložky (A5) a podložky (A6). Šrouby utáhněte pevně, ne však přílišnou silou.
Upozornění: Pokud jsou otvory na zadní straně vašeho televizoru příliš mělké a žádný z přiložených šroubů do nich nesedí, použijte vhodné šrouby dle vlastního výběru.

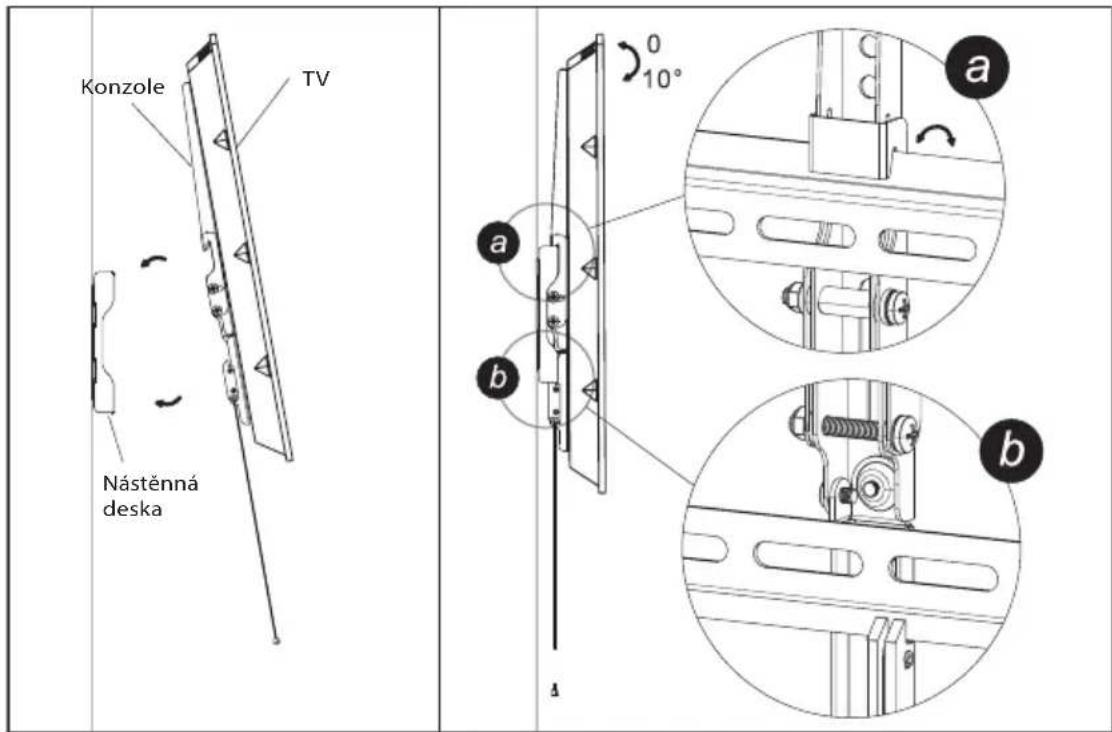

4 – Nasazení konzolí k nástěnné desce
Konzole prípevněte k nástěnné desce tak, že prírubu konzole nasunete do kolejnic nástěnné desky. Dotáhněte pojistný šroub na kolejnici každé konzole. Utáhněte pevně, ne však prílišnou silou. Před dotažením šroubu můžete nastavit úhel náklonu televizoru.
TECHNICKÉ ÚDAJE
Úhlopříčka obrazovky: 32" až 65"
Maximální nosnost: 75 kg
Kompatibilita: VESA 600×400
Naklánění dopředu/dozadu: 0° až +10°
Minimální odstup od zdi: 33 mm
VYUŽITÍ A LIKVIDACE ODPADU
Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.
LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI
Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.
Návod k obsluze je k dispozici na webových stránkách www.ecg-electro.eu.
Změna textu a technických parametrů vyhrazena.
08/05
OHUTUSJUHISED
Uhlopriečka obrazovky: 32" až 65"
Maximálna nosnost: 75 kg
Kompatibilita: VESA 600 × 400
Nakláňanie dopredu/dozadu: 0° až +10°
Návod na obsluhu je k dispozícii na webových stránkach www.ecg-electro.eu.
Zmena textu a technických parametrov vyhradená.
