LD 326501 - Nosilec TV ECG - Brezplačna navodila za uporabo

Vrsta izdelka	Stojalo za TV
Znamka	ECG
Model	LD 326501
Priporočena velikost TV	Do 65 palcev
Največja nosilnost	50 kg
Material	MDF in iverne plošče
Dimenzije (Š x G x V)	140 x 40 x 50 cm
Teža	20 kg
Število polic	3
Barva	Črna
Zahtevana montaža	Da
Vir napajanja	Noben (pasivno stojalo)
Varnostne funkcije	Vključen protiprevrnilni trak
Navodila za čiščenje	Obrišite z mehko, suho krpo
Razpoložljivost rezervnih delov	Ni na voljo posamično
Možnost popravila	Ni popravljivo; priporočljiva zamenjava
Garancija	2 leti
Namenska uporaba	Samo za notranjo uporabo
Vsebina paketa	Stojalo za TV, okovje, protiprevrnilni komplet, navodila

Pogosto zastavljena vprašanja - LD 326501 ECG

Kako sestavim stojalo za TV?

Sledite navodilom po korakih v priročniku. Uporabite priloženi imbus ključ in vijake. Vedno zategnite vijake varno, vendar ne pretiravajte.

Kakšna je največja teža TV, ki jo stojalo podpira?

Največja nosilnost je 50 kg. Prepričajte se, da vaš TV ne presega te omejitve.

Ali bo to stojalo ustrezalo 75-palčnemu TV?

Ne, zasnovano je za TV do 65 palcev. Večje velikosti lahko presežejo omejitve teže in dimenzij.

Kako očistim stojalo za TV?

Uporabite mehko, suho krpo za brisanje prahu. Izogibajte se abrazivnim čistilom ali vodi, saj lahko poškodujejo površino.

Ali stojalo vključuje varnostni trak?

Da, vključen je protiprevrnilni trak. Pritrdite ga na steno, da preprečite prevrnitev.

Iz katerih materialov je stojalo izdelano?

Stojalo je izdelano iz MDF in ivernih plošč s črno obdelavo.

Ali obstaja garancija?

Da, ECG ponuja 2-letno garancijo, ki krije proizvodne napake. Shranite dokazilo o nakupu.

Kakšne so natančne dimenzije?

Stojalo meri 140 cm (širina) x 40 cm (globina) x 50 cm (višina).

Ali lahko svoj TV pritrdim na to stojalo?

Ne, to je talno stojalo, ki podpira TV na zgornji površini. Ne vključuje VESA nosilcev za montažo.

Kje lahko najdem uporabniški priročnik?

Priročnik je na voljo za brezplačen prenos na notice-facile.com v PDF obliki. Iščite model LD 326501.

NAVODILA ZA UPORABO LD 326501 ECG

Pazljivo preberite in shranite za morebitno kasnejšo uporabo!

Za pravilno montažo stenskega nosilca kontaktirajte pooblaščenega strokovnjaka. Pred inštalacijo stenskega nosilca preverite vsebino montažnega kompleta in v primeru, da ugotovite manjkajoče ali poškodovane dele, obvestite o tem svojega prodajalca. Poškodovanih delov nikoli ne uporabljajte! Stenski nosilec uporabljajte le za tiste namene, ki jih je določil proizvajalec. Pred inštalacijo nujno preverite zmožnost stene (predvsem zaradi nosilnosti). Prav tako se prepričajte, da se v delu stene, kjer nameravate izvesti montažo, ne nahaja el. napeljava, vodovodne, plinske ali druge cevi. Upoštevajte predpisano varnostno razdaljo TV od stene (odvisno od modela TV). Inštalacijo stenskega nosilca izvedite na varnem mestu, kjer ni nevarnost za osebe. Po montaži stenskega nosilca in ravnega zaslona preverite zadostno stabilnost in varnost delovanja. Takšno kontrolo izvajajte v rednih intervalih vsaka dva meseca.

Naprava je namenjena za inštalacijo na lesene letve ali fiksno betonsko steno. Pred inštalacijo se prepričajte, da je nosilna kapaciteta montažne površine zadostna, da lahko nese skupno težo televizorja in nosilca. Nikoli ne presezite maksimalne nosilnosti nosilca, tj. 75 kg vključno s kabli.

Ta izdelek je namenjen le za uporabo v interjerjih. Uporaba zunaj lahko povzroči nefunkcionalnost izdelka ali telesno poškodbo.

Proizvajalec ne jamči za škode na napravi in za zdravje, ki bi ga povzročil nepravilno nainštaliran stenski nosilec.

1. Pred inštalacijo pozorno preberite vse napotke in se prepričajte, da ste jih dobro razumeli. V primeru, da niste prepričani v katerikoli del postopka inštalacije, zaprosite za pomoč profesionalnega tehnika.
2. Stena ali površina za pritrditev mora imeti zadostno nosilnost za skupno težo nosilca in televizorja. Če temu ni tako, poskrbite za utrditev.

3. Inštalacija zahteva sodelovanje vsaj dveh oseb in uporabo mehanske zaščite ter primernega orodja. Če temu ni tako, lahko pride do poškodbe predmetov, hude telesne poškodbe ali celo smrtne poškodbe.

4. Upoštevajte vse napotke in priporočila, ki se nanašajo na primerno prezračevanje in izbiro primernega prostora za pritrditev televizorja. Podrobnejše informacije najdete v priročniku vašega televizorja.

5. Izdelek vsebuje fine delce, ki lahko v primeru, da se vdihnejo ali pogoltnejo, predstavljajo tveganje zadušitve. Ti delci naj se nahajajo izven dosege otrok!
6. Upoštevajte vse napotke in priporočila, ki se nanašajo na primerno prezračevanje in izbiro primernega prostora za pritrditev televizorja. Podrobnejše informacije najdete v priročniku vašega televizorja.
7. Izdelek vsebuje fine delce, ki lahko v primeru, da se vdihnejo ali pogoltnejo, predstavljajo tveganje zadušitve. Ti delci naj se nahajajo izven dosege otrok!

OPIS

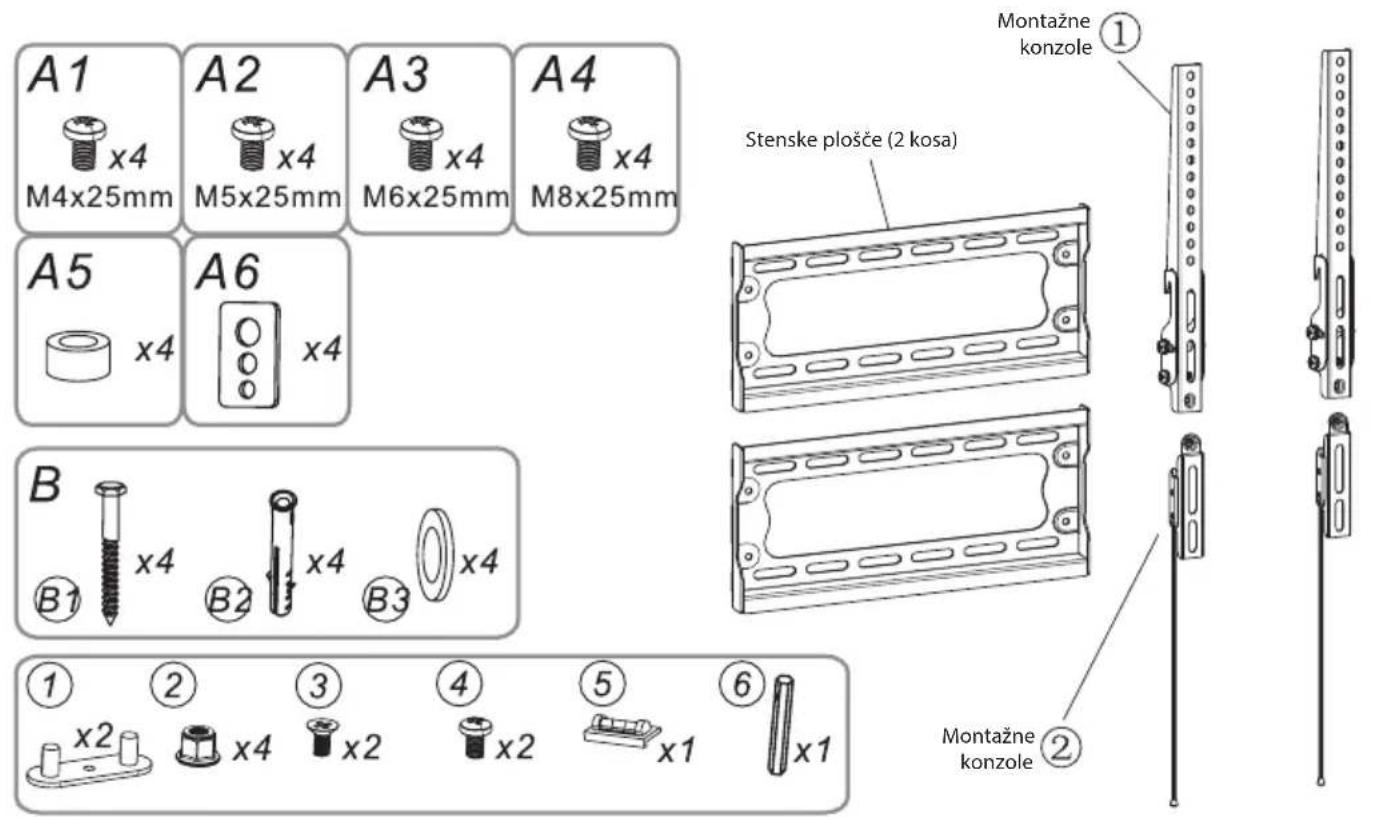

Montažni komplet

Oznaka Kom Opis
A1 4 Vijak M4 × 25	mm
A2 4 Vijak M5 × 25	mm
A3 4 Vijak M6 × 25	mm
A4 4 Vijak M8 × 25	mm
A5 4 Distančnik
A6 4 Podloga kratkega vijaka
B1 4 Dolg vijak
B2 4 Čep
B3 4 Čep dolgega vijaka
1 2 Plastičen vložek
2 4 Matica M6
3 2 Vijak M5 × 10	mm
4 2 Vijak M5 × 6 mm
5 1 Magnetska libela
6 1 Čep M6

MONTAŽA

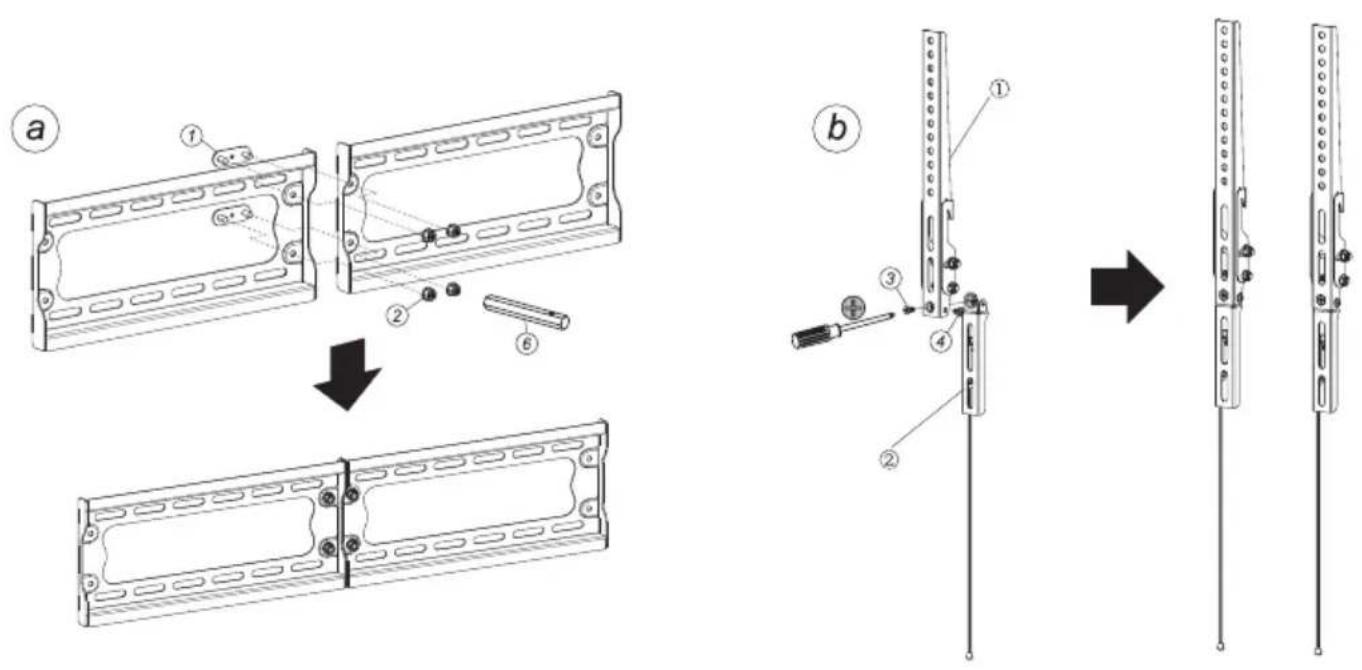

1 - montaža stenske plošče in montažnih konzol

Glede na napotke na sliki sestavite skupaj stensko ploščo, ki je sestavljena iz dveh delov. Oba dela priložite k sebi, zavarujte s plastičnimi vložki (1), maticami (2) in s čepi M6 (6).

Iz dveh delov so sestavljene tudi montažne konzole, ki jih povežete s pomočjo vijakov (3) in (4) ter s križnim izvijačem.

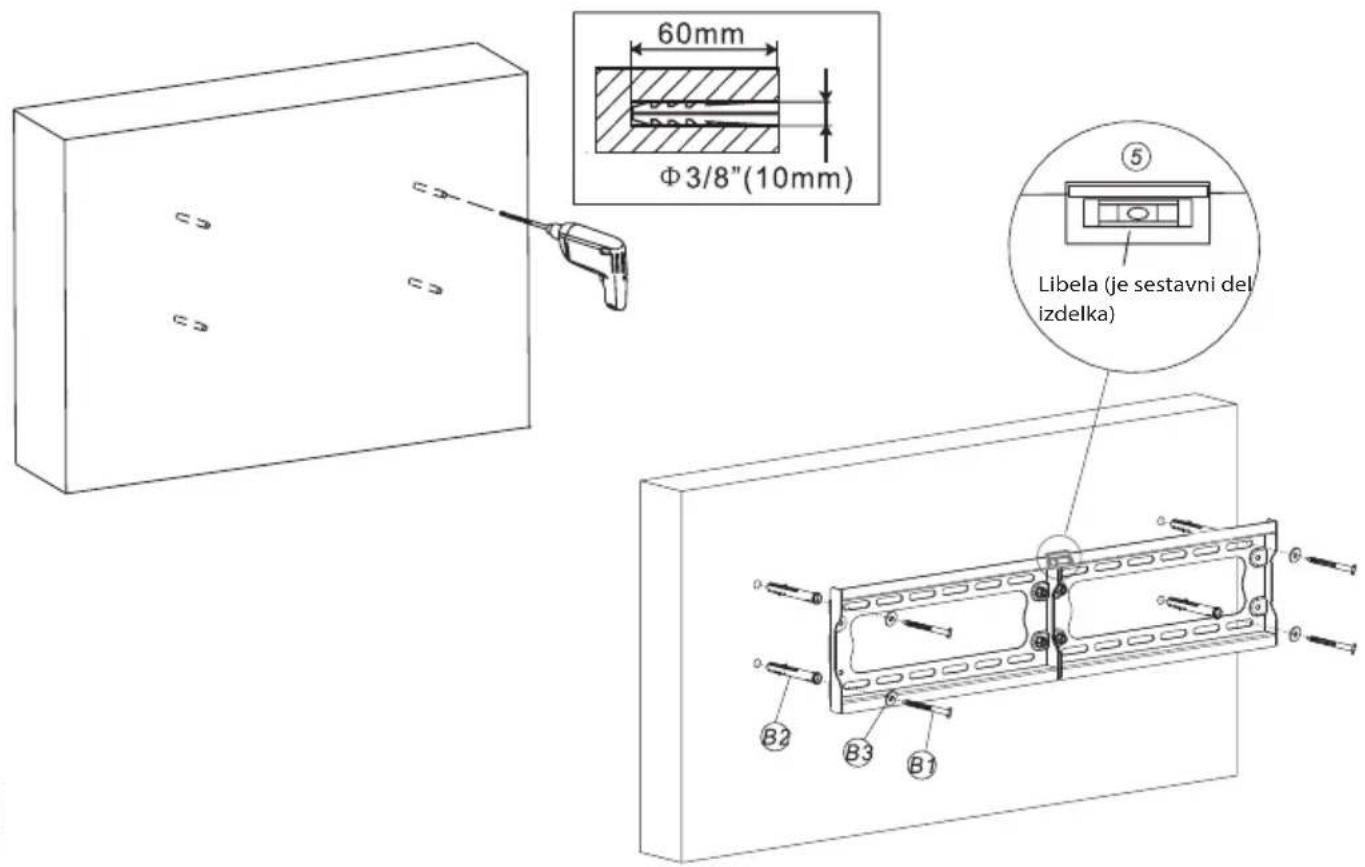

Stensko ploščo priložite k steni, izravnajte jo v vodoravno lego in uporabite kot šablono za označitev štirih odprtin. Izvrtajte štiri odprtine s premerom 10 mm in globino 60 mm. V odprtine porinite štiri čepe (B2) in pritrdite stensko ploščo z dolgimi vijaki (B1) s podložkami (B3) k steni. Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Uporabite samorezilne vijake, da bo stenska plošča brezhibno izravnana s steno. Prepričajte se, da so samorezilni vijaki do konca nameščeni v čepih brez nepotrebne odprtine. Tako boste zagotovili pritrditev nosilca in preprečili materialno škodo ali telesno poškodbo.

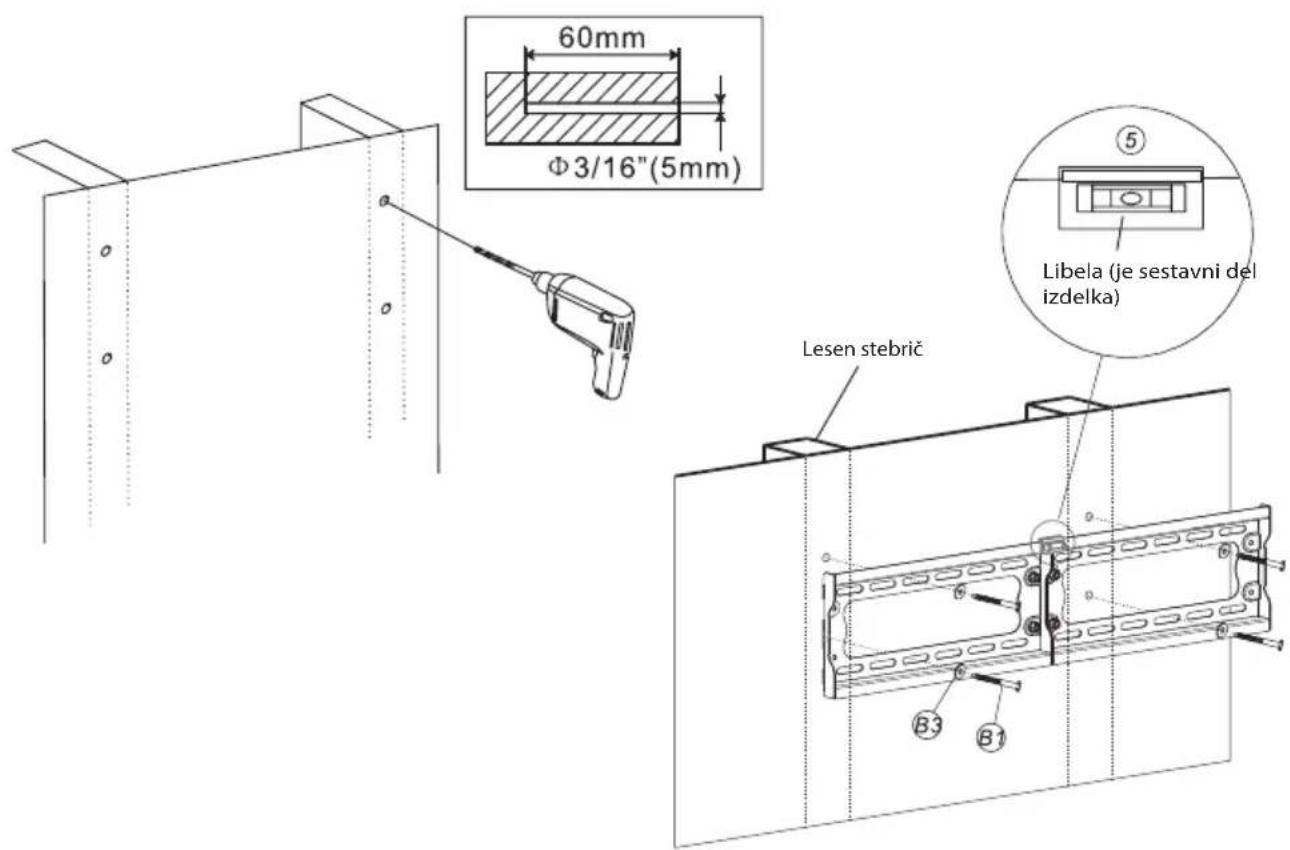

Stensko ploščo uporabite kot šablono. Prepričajte se, da se nahaja v vodoravni legi in v lesen stebrič označite štiri montažne odprtine. Izvrtajte štiri odprtine s premerom 5 mm in globino 60 mm. Priložite vodoravno stensko ploščo in jo s pomočjo štirih dolgih vijakov (B1) in podložk (B3) pritrdite k steni. Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Uporabite samorezilne vijake, da bo stenska plošča brezhibno izravnana s steno. Prepričajte se, da so samorezilni vijaki do konca nameščeni v čepih brez nepotrebne odprtine. Tako boste zagotovili pritrditev nosilca in preprečili materialno škodo ali telesno poškodbo.

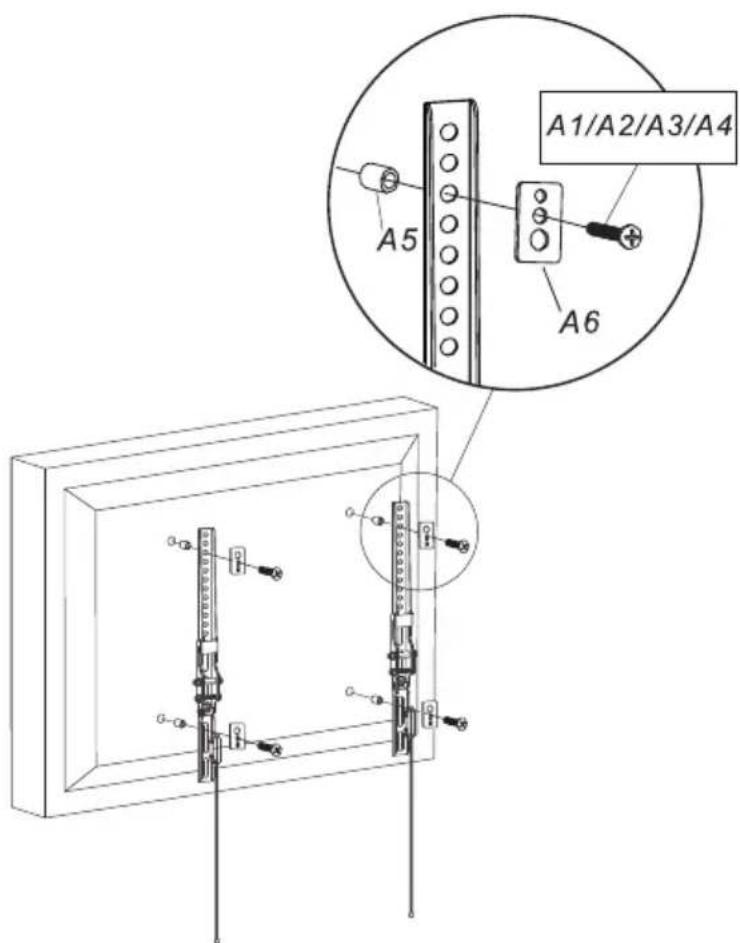

3 – Pritrditev montažnih konzol k televizorju

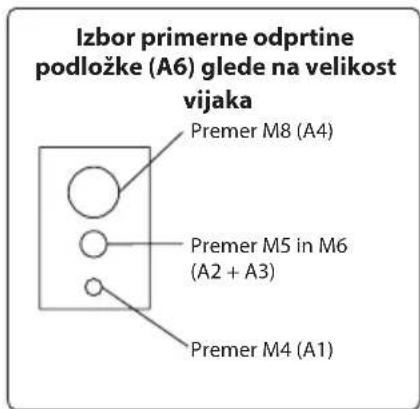

Preverite kje se nahajajo montažne odprtine na zadnji strani vašega televizorja. Izberite primerne vijake za vaš televizor. Pritrdite obe montažni konzoli k televizorju s pomočjo dveh vijakov(A1–A4), distančnika (A5) in podložke (A6). Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Če so odprtine na zadnji strani vašega televizorja preplitve in nobeden od vijakov ne paše, uporabite primerne vijake po lastni presoji.

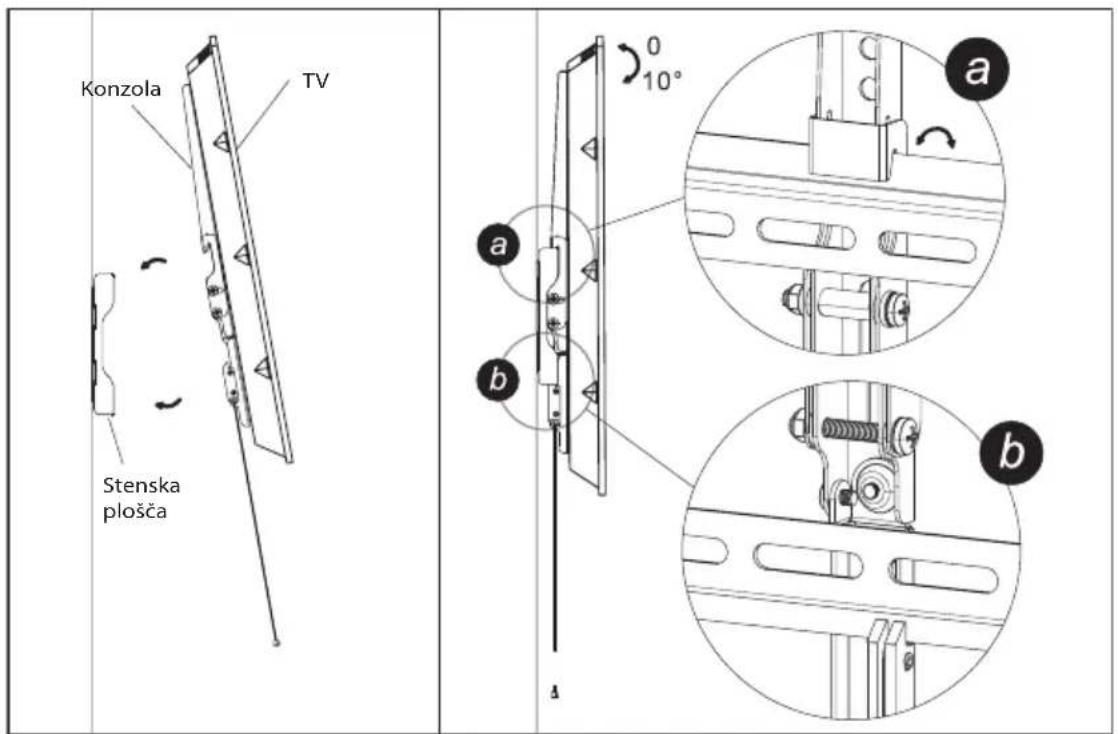

4 – Namestitev konzole k stenski plošči

Konzolo adapterja pritrdite k stenski plošči tako, da prirobnico konzole porinete v tračnice stenske plošče. Privijte varovalni vijak na tračnici vsake konzole. Privijte trdno, vendar pa ne premočno. Pred privjanjem vijaka lahko nastavite kot naklona televizorja.

TEHNIČNI PODATKI

Diagonala zaslona: 32" do 65"

Maksimalna nosilnost: 75 kg

Kompatibilnost: VESA 600×400

Nagib naprej/nazaj: 0° do +10°

Embalažni papir in karton – odstranite med ločevalne odpadke. Folija, PE vrečke, plastični deli – v ločevalne posode za plastiko.

ODSTRANJEVANJE IZDELKA NA KONCU ŽIVLJENJSKE DOBE

Prikazan simbol na izdelku ali embalaži pomeni, da naj se z izdelkom ne ravna kot z gospodinjskimi odpadki. Izdelek izročite v zbirno mesto namenjeno za reciklažo. S pravilno odstranitvijo izdelka preprečite negativne vplive na človeško zdravje in življenjsko okolje. Reciklaža materialov pripomore k zaščiti naravnih virov. Več informacij glede reciklaže tega izdelka dobite na lokalnem uradu, podjetju, ki se ukvarja s predelavo odpadkov ali pa v prodajalni, kjer ste kupili izdelek.

Navodila za uporabo so na razpolago na spletnih straneh www.ecg-electro.eu.

Sprememba besedila in tehničnih parametrov izključena.
