BEDIENUNGSANLEITUNG LD 326501 ECG

NEIGUNGSVARIABLE WANDHALTERUNG FÜR LED TV

BEDIENUNGSANLEITUNG

NAKLÁPĚCÍ DRŽÁK LED TV

NÁVOD K OBSLUZE

LED-TELERI KALLUTATAV SEINAKINNITUS

KASUTUSJUHEND

SAGIBLJIVI DRŽAČ ZA LED TELEVIZOR

UPUTE ZA UPORABU

NOLIECAMS LED TV SIENAS KRONŠTEINS

ROKASGRĀMATA

PAKREIPIAMAS TV SIENINIO MONTAVIMO ITAISAS

INSTRUKCIJŲ VADOVAS

Bitte aufmerksam lesen und gut aufbewahren!

Damit die Montage der Wandhalterung richtig durchgeführt werden kann, empfehlen wir einen qualifizierten Sachverständigen hinzuzuziehen. Überprüfen Sie noch vor der Installation der Wandhalterung den Inhalt des Montagesets. Sollten irgendwelche Teile fehlen oder Mängel aufweisen, informieren Sie hierüber Ihren Verkäufer. Beschädigte Teile dürfen nicht benutzt werden!! Benutzen Sie die Wandhalterung ausschließlich für den seitens des Herstellers bestimmten Verwendungszweck. Vor der Installation ist es notwendig die Tauglichkeit der Wände zu überprüfen (vor allem aus Sicht der Tragfähigkeit). Weiter sollten Sie sich vergewissern, dass sich an der Stelle der geplanten Installation keine Strom-, Wasser-, Gasleitungen oder sonstige Leitungen befinden. Halten Sie die vorgeschrieben Entfernung zwischen Fernseher und Wand ein (hängt vom jeweiligen Fernsehtyp ab). Sie sollten die Wandhalterung an eine sichere Stelle installieren, damit keine Personen gefährdet werden. Nachdem die Wandhalterung und der Flachbildschirm installiert wurden, sollten Sie die Stabilität und die Gefahrlosigkeit überprüfen. Die Kontrolle sollte in regelmäßigen Intervallen alle 2 Monate wiederholt werden.

Die Vorrichtung ist zur Montage an Holztrennwände oder feste Betonwände bestimmt. Sie sollten sich vor der Installation vergewissern, dass die Montagefläche über eine ausreichende Tragfähigkeit verfügt und Fernseher sowie Wandhalterung tragen kann. Überschreiten Sie niemals die maximale Tragfähigkeit der Halterung von 75 kg einschließlich Kabel. Dieses Produkt ist ausschließlich für den Innengebrauch bestimmt. Falls Sie das Produkt im Freien verwenden, könnte dieses beschädigt werden oder es könnte zu einer Verletzung kommen.

Der Hersteller haftet weder für Produkt- noch Personenschaden, sofern diese auf eine unsachgemäße Installation der Wandhalterung zurückzuführen sind.

1. Lesen Sie vor der Installation sämtliche Anweisungen durch und vergewissern Sie sich, dass Sie alles verstanden haben. Falls Sie sich

bzgl. des Installationsprozesses nicht sicher sind, lassen Sie sich von einem professionellen Techniker beraten.

1. Die zur Installation bestimmte Wand/Fläche sollte ausreichend tragfähig sein, um die Halterung und den Fernseher halten zu können. Anderenfalls ist eine Wandverstärkung erforderlich.
2. Bei der Installation werden mindestens zwei Personen, eine mechanische Absicherung und geeignete Werkzeuge benötigt. Anderenfalls könnte es zu einem Vermögensschaden, einer schweren Verletzung oder einem tödlichen Unglücksfall kommen.
3. Halten Sie sämtliche Anweisungen und Empfehlungen bzgl. einer entsprechenden Entlüftung und der Auswahl der geeigneten Stelle für die Befestigung des Fernsehers ein. Für mehrere Informationen s. Benutzerhandbuch.
4. Das Produkt enthält kleine Teile, die eingeatmet oder verschluckt werden könnten, sodass Erstickungsgefahr droht. Diese Teile müssen außer Reichweite von Kindern gehalten werden!

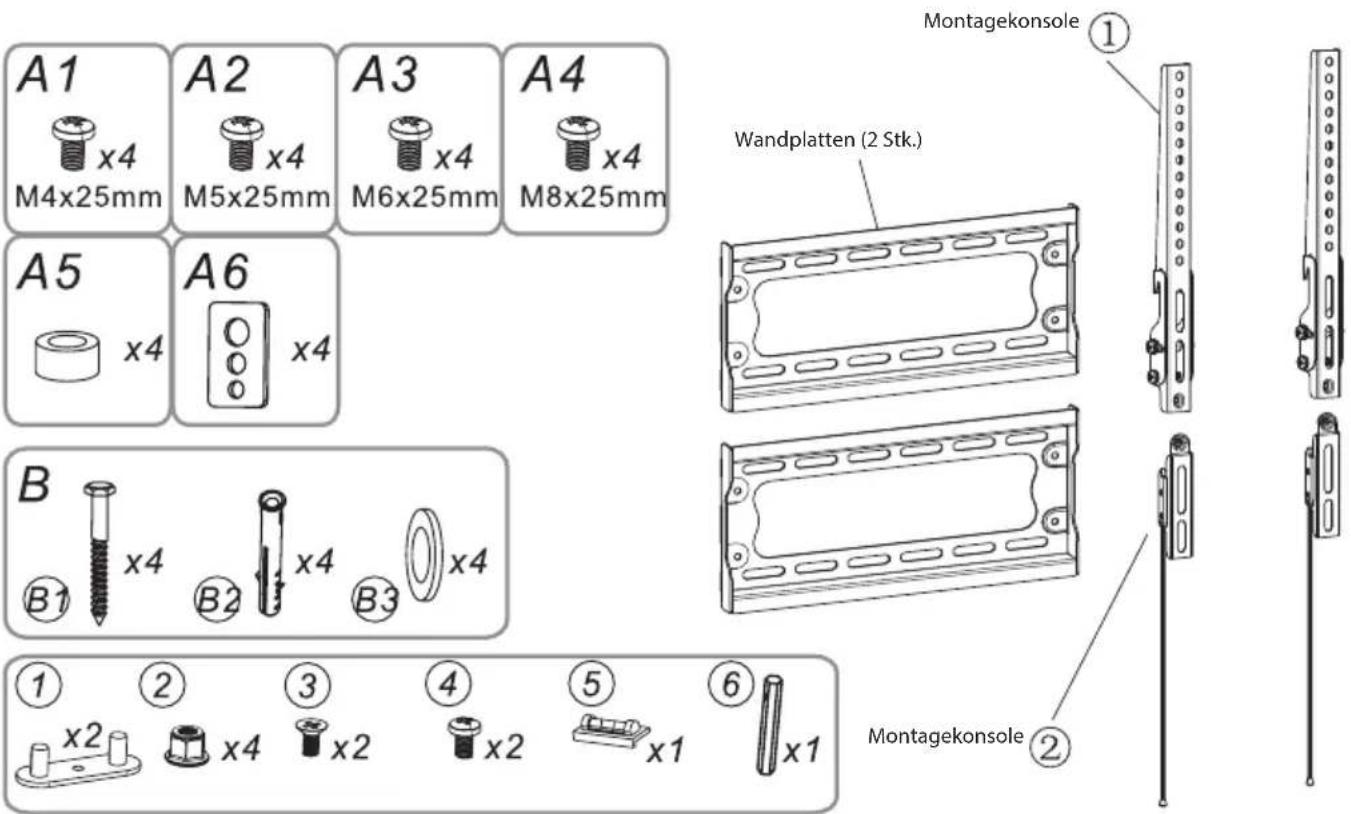

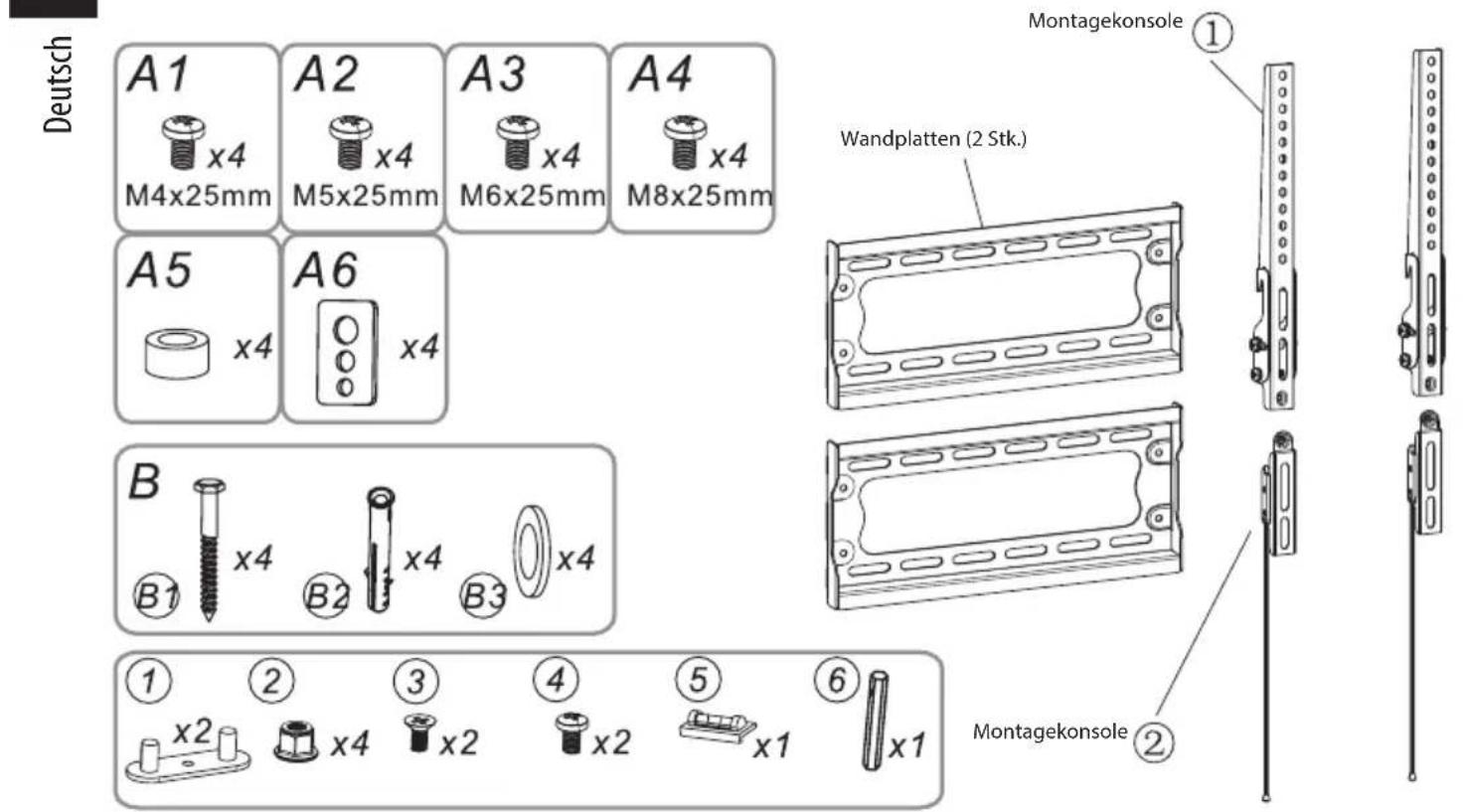

BESCHREIBUNG

Montageset

Bezeichnung St. Beschreibung
A1 4 Schraube M4 ×	25 mm
A2 4 Schraube M5 ×	25 mm
A3 4 Schraube M6 ×	25 mm
A4 4 Schraube M8 ×	25 mm
A5 4 Distanzstück
A6 4 Unterlegscheibe für kurze Schraube
B1 4 Lange Schraube
B2 4 Dübel
B3 4 Unterlegscheibe für lange Schraube
1 2 Kunststoff-Unterlegscheibe
2 4 Mutter M6
3 2 Schraube M5 × 10 mm
4 2 Schraube M5 × 6 mm
5 1 Magnetische Wasserwaage
6 1 Bolzen M6

Bezeichnung St. Beschreibung
A1 4 Schraube M4 ×	25 mm
A2 4 Schraube M5 ×	25 mm
A3 4 Schraube M6 ×	25 mm
A4 4 Schraube M8 ×	25 mm
A5 4 Distanzstück
A6 4 Unterlegscheibe für kurze Schraube
B1 4 Lange Schraube
B2 4 Dübel
B3 4 Unterlegscheibe für lange Schraube
1 2 Kunststoff-Unterlegscheibe
2 4 Mutter M6
3 2 Schraube M5 × 10 mm
4 2 Schraube M5 × 6 mm
5 1 Magnetische Wasserwaage
6 1 Bolzen M6

MONTAGE

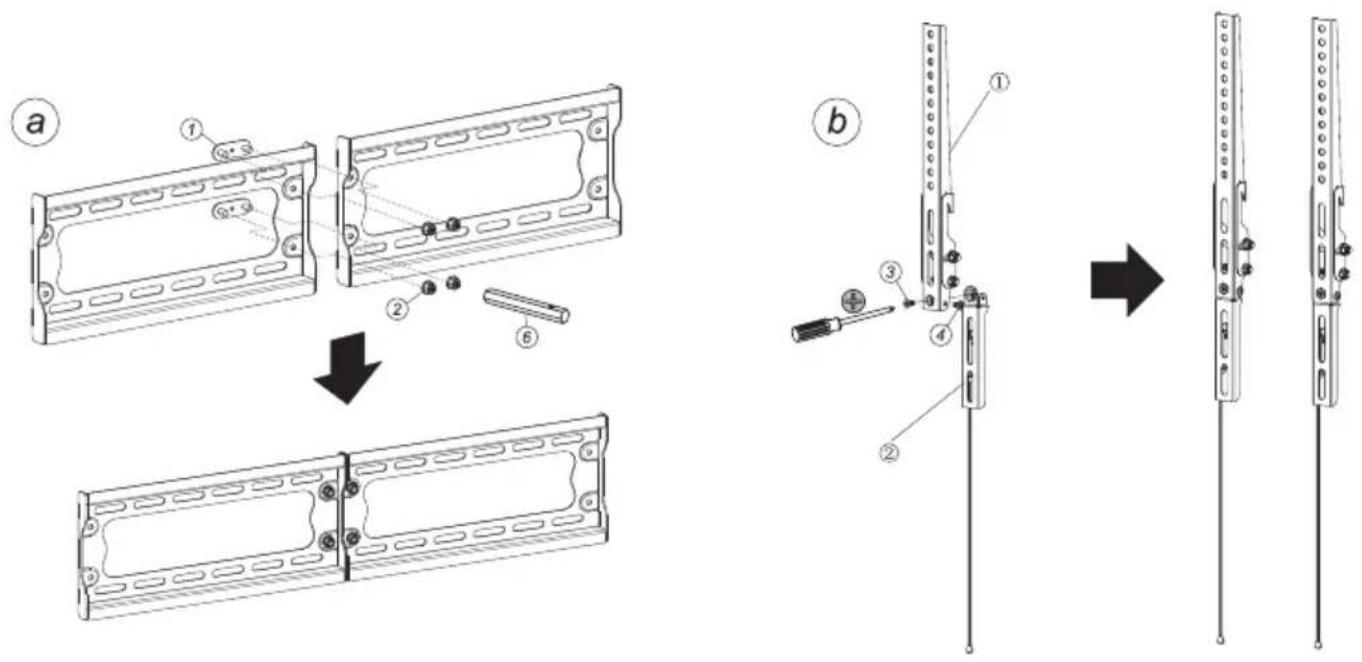

1 - Zusammensetzen der Wandplatte und der Montagekonsolen

Setzen Sie gemäß den Anweisungen unten die Wandplatte zusammen, die aus zwei Teilen besteht. Legen Sie beide Teile aneinander, befestigen Sie diese mit Kunststoff-Unterlegscheiben (1), Muttern (2) und Bolzen M6 (6).

Auch die Montagekonsole besteht aus zwei Teilen, die mit Hilfe von Schrauben (3) und (4) und einem Kreuzschlitz-Schraubendreher aneinander zu befestigen sind.

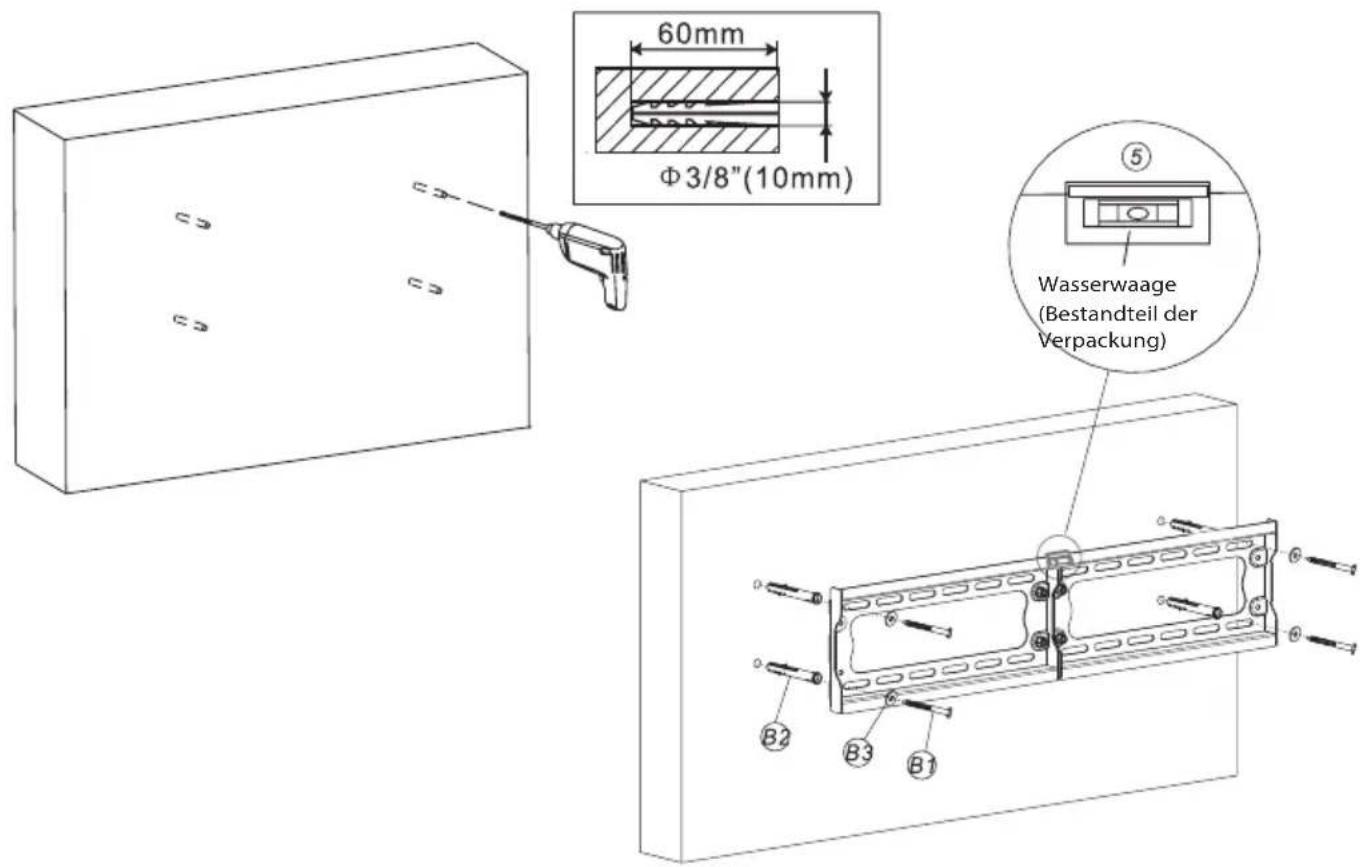

2A – Montage an eine Betonwand

Legen Sie die Wandplatte an die Wand an, gleichen Sie diese waagerecht aus und benutzen Sie diese als Schablone, um vier Löcher zu markieren. Bohren Sie vier 60 mm tiefe Löcher mit einem Durchmesser von 10 mm. Setzen Sie vier Dübel (B2) in die Löcher ein und befestigen Sie die Wandplatte mit langen Schrauben (B1) mit Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

Hinweis: Benutzen Sie selbstschneidende Schrauben, damit die Wandplatte perfekt mit der Wand ausgeglichen ist. Vergewissern Sie sich, dass die selbstschneidenden Schrauben völlig und lückenlos in die Dübel eingeschoben werden. Auf diese Weise sorgen Sie für eine stabile Befestigung der Wandhalterung und beugen zugleich Vermögensschäden oder Verletzungen vor.

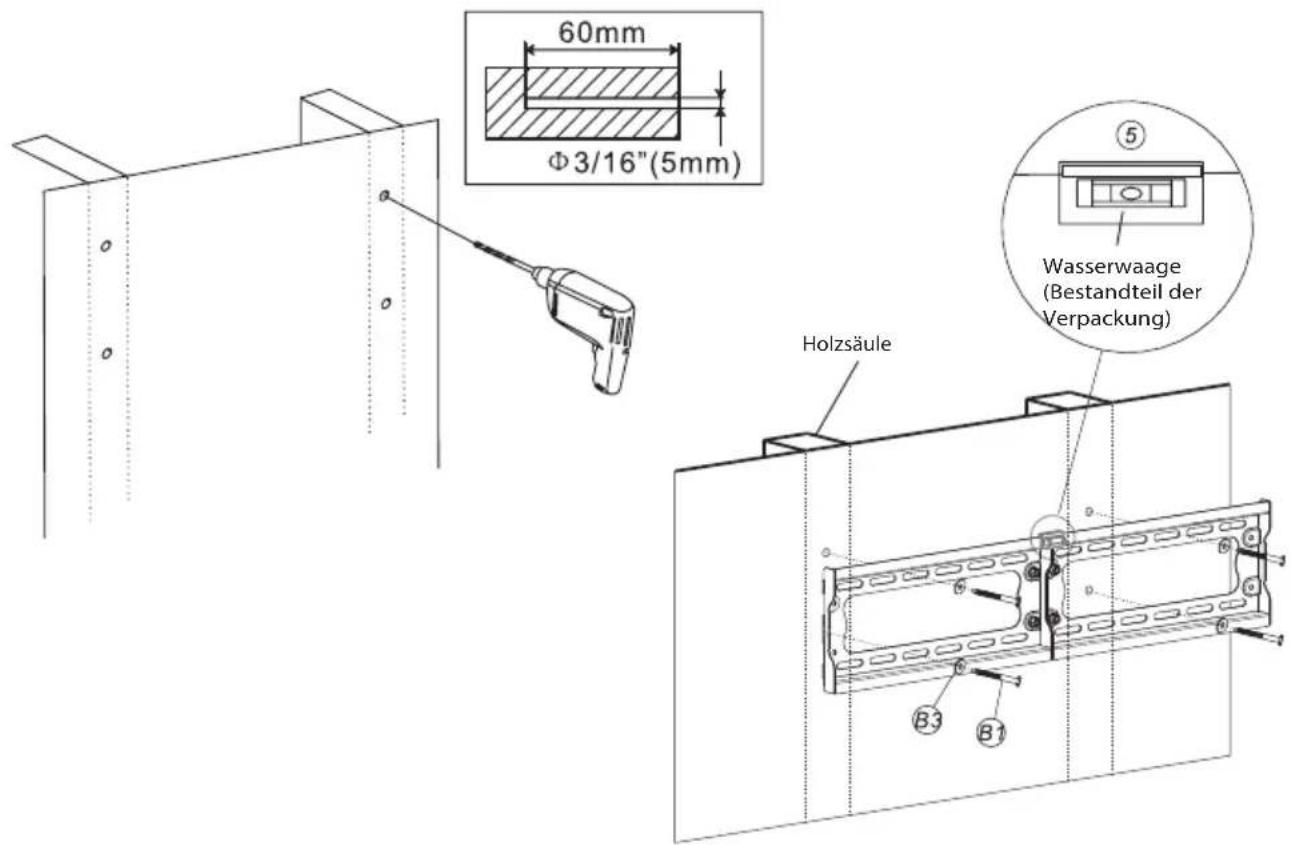

2B – Montage an eine Holztrennwand

Verwenden Sie die Wandplatte als Schablone. Vergewissern Sie sich, dass diese waagerecht ist. Markieren Sie drei Montagelöcher auf der Holzsäule. Bohren Sie vier 60 mm tiefe Löcher mit einem Durchmesser von 5 mm. Legen Sie die Wandplatte waagerecht an und befestigen Sie diese mit vier lange Schrauben (B1) und Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

Hinweis: Benutzen Sie selbstschneidende Schrauben, damit die Wandplatte perfekt mit der Wand ausgeglichen ist. Vergewissern Sie sich, dass die selbstschneidenden Schrauben völlig und lückenlos in die Dübel eingeschoben werden. Auf diese Weise sorgen Sie für eine stabile Befestigung der Wandhalterung und beugen zugleich Vermögensschäden oder Verletzungen vor.

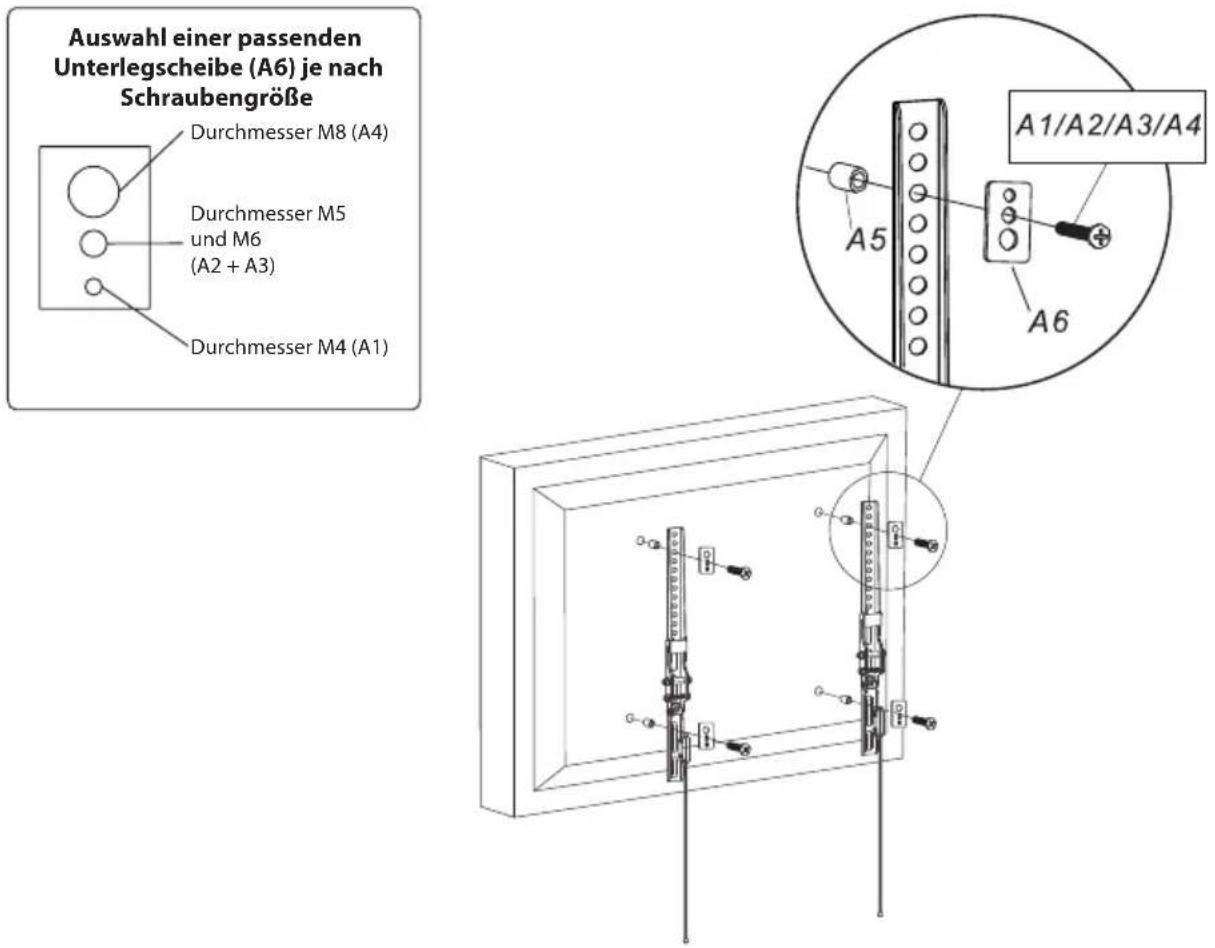

3 - Montage von Wandkonsolen an den Fernseher

Stellen Sie fest, wie die Montageöffnungen auf der Hinterseite Ihres Fernsehers aufgeteilt sind. Wählen Sie die passenden Schrauben für Ihren Fernseher aus. Befestigen Sie beide Montagekonsolen an den Fernseher mit Hilfe von zwei Schrauben (A1–A4), einem Distanzstück und einer Unterlegscheibe (A6). Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

Hinweis: Falls die Löcher auf der Rückseite Ihres Fernsehers zu flach sind und keine der beigelegten Schrauben passen sollten, benutzen Sie Schrauben nach eigener Wahl.

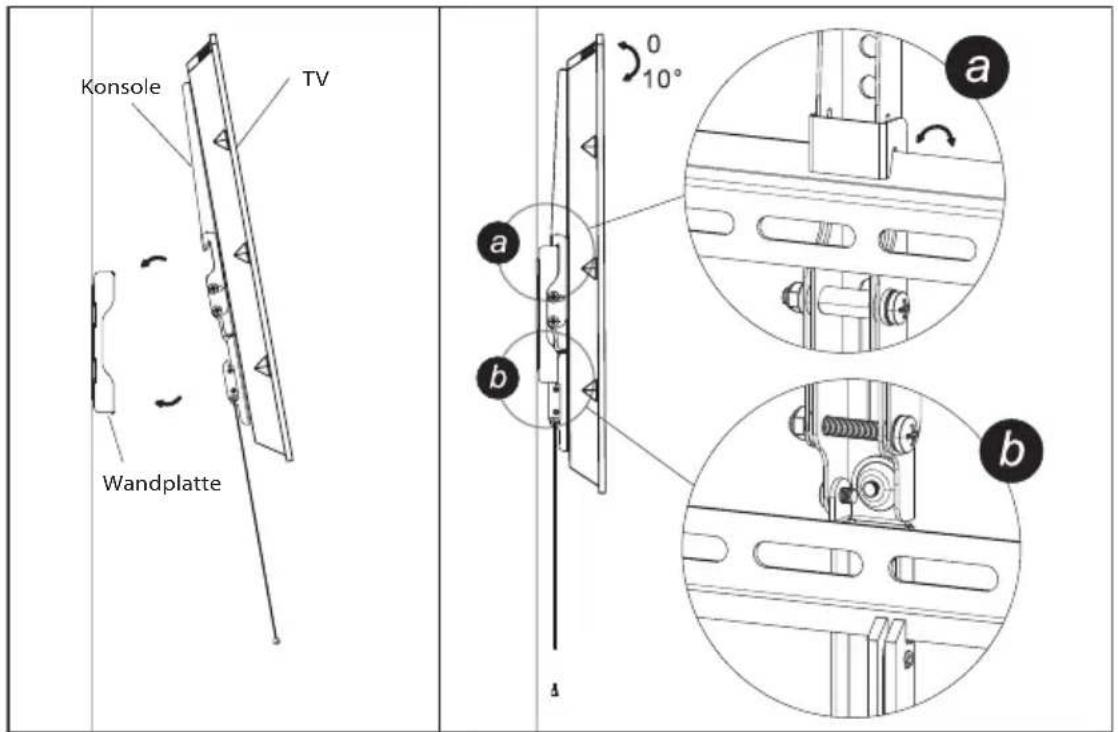

4 – Aufsetzen von Konsolen an die Wandplatte

Befestigen Sie die Konsolen an die Wandplatte, indem Sie den Adapterflansch in die Schienen der Wandplatte einschieben. Ziehen Sie die Sicherungsschraube an der Schiene jeder Konsole nach. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben. Passen Sie den Neigungswinkel an, ehe Sie die Schrauben nachziehen.

TECHNISCHE ANGABEN

Bildschirmdiagonale: 32" bis 65"

Maximale Tragfähigkeit: 75 kg

Kompatibilität: VESA 600×400

Neigung nach vorne/hinten: 0° bis +10°

Minimaler Wandabstand: 33 mm

VERWERTUNG UND ENTSORGUNG VON ABFALL

Verpackungspapier und Wellenpappe an einer Sammelstelle abgeben. Verpackungsfolie, PET-Beutel und Kunststoffteile gehören in Sammelcontainer für Kunststoff.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass das Produkt nicht in den Hausmüll gehört. Das Produkt sollte an einem Ort abgeben werden, der für die Wiederverwertung bestimmt ist. Eine richtige Entsorgung des Produktes beugt negativen Einflüssen auf die menschliche Gesundheit und die Umwelt vor. Die Wiederverwertung trägt zum Schutz der Naturressourcen bei. Weitere Informationen über die Wiederverwertung des Produktes erhalten Sie über das Gemeindeamt, eine Organisation, die sich mit der Behandlung von Hausmüll befasst, oder die Verkaufsstelle, an der das Produkt erworben wurde.

08/05

Die Bedienungsanleitung finden Sie unter www.ecg-electro.eu.

Änderungen im Text und der technischen Parameter sind vorbehalten.
