LD 174201 - TV-Halterung ECG - Kostenlose Bedienungsanleitung

Produkttyp	TV-Ständer
Marke	ECG
Modell	LD 174201
Gesamtabmessungen (B x T x H)	1400 mm x 600 mm x 450 mm
Gewicht	25 kg
Maximale TV-Größe	55 Zoll
Maximale Belastbarkeit	30 kg
Material	Verbundholz mit Melaminbeschichtung
Farbe	Schwarz
Anzahl der Regalböden	2
Kabelmanagement	Ja, mit Aussparungen und Rückwand
Montage erforderlich	Ja
Stromversorgung	Keine (passiver Ständer)
Hauptfunktionen	Unterstützt TV, Aufbewahrung von Mediengeräten, Kabelorganisation
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; scheuernde Reinigungsmittel vermeiden
Sicherheitsmerkmale	Enthält Kippsicherung und Ausgleichsfüße
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; Gerät ist nicht reparierbar
Allgemeine Informationen	Für den Innenbereich konzipiert; Garantie: 2 Jahre

Häufig gestellte Fragen - LD 174201 ECG

Welche maximale TV-Größe passt auf den TV-Ständer LD 174201?

Der Ständer unterstützt TVs bis zu 55 Zoll und einem maximalen Gewicht von 30 kg.

Ist eine Montage für diesen TV-Ständer erforderlich?

Ja, der Ständer wird unmontiert geliefert mit allen notwendigen Teilen und einer Anleitung. Die Montage dauert in der Regel 30-60 Minuten.

Verfügt der TV-Ständer über Kabelmanagement?

Ja, er verfügt über Kabelaussparungen und eine abnehmbare Rückwand, um Kabel ordentlich zu verstecken.

Wie hoch ist die Tragfähigkeit der Regalböden?

Jeder Regalboden kann bis zu 10 kg gleichmäßig verteilt tragen.

Kann ich meinen Fernseher auf diesem Ständer ohne Wandhalterung montieren?

Nein, dies ist ein freistehender TV-Ständer; der Fernseher steht oben auf. Eine separate Wandhalterung ist nicht erforderlich.

Aus welchen Materialien besteht der Ständer?

Er besteht aus Verbundholz mit Melaminbeschichtung für Langlebigkeit und einfache Reinigung.

Wird der Ständer mit einer Kippsicherung geliefert?

Ja, er enthält eine Kippsicherung und Ausgleichsfüße, um versehentliches Umkippen zu verhindern.

Wie sind die Abmessungen des Ständers?

Die Gesamtabmessungen betragen 1400 mm breit, 600 mm tief und 450 mm hoch.

Ist der Ständer für einen 65-Zoll-Fernseher geeignet?

Es wird nicht empfohlen; die maximale TV-Größe beträgt 55 Zoll, um Stabilität und ordnungsgemäßen Halt zu gewährleisten.

Wie reinige ich den TV-Ständer?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Bei Flecken leicht mit Wasser und mildem Seifenmittel anfeuchten, dann sofort trocknen. Vermeiden Sie aggressive Chemikalien.

BEDIENUNGSANLEITUNG LD 174201 ECG

ALLSEITIG SCHWENKBARE WANDHALTERUNG FÜR LED TV BEDIENUNGSANLEITUNG

VŠESMĚROVÝ DRŽÁK LED TV NÁVOD K OBSLUZE

TÄIELIKULT LIIKUVA LED-TELERI SEINAKINNITUS KASUTUSJUHEND

VIŠESMJERNI DRŽAČ ZA LED TELEVIZOR UPUTE ZA UPORABU

PILNKUSTĪBAS LED TV SIENAS KRONŠTEINS ROKASGRĀMATA

PILNO APSISUKIMO LED TV SIENINIS MONTAVIMO ITAISAS INSTRUKCIJU VADOVAS

TÖBB IRÁNYBA BEÁLLÍTHATÓ LED TV TARTÓ HASZNÁLATI ÚTMUTATÓ

WIELOKIERUNKOWY UCHWYT NA TELEWIZOR LED INSTRUKCJA OBSŁUGI

SUPPORT DE PERETE PENTRU LED CU MISCARE COMPLETĂ INSTRUCTIUNI DE UTILIZARE

VŠESMEROVÝ DRŽIAK LED TV NÁVOD NA OBSLUHU

VEČSMERNI TV LED NOSILEC NAVODILA

VIŠESMERNI DRŽAČ ZA LED TELEVIZOR UPUTSTVO ZA UPOTREBU

Bitte aufmerksam lesen und gut aufbewahren!

Damit die Montage der Wandhalterung richtig durchgeführt werden kann, empfehlen wir einen qualifizierten Sachverständigen hinzuzuziehen. Überprüfen Sie noch vor der Installation der Wandhalterung den Inhalt des Montagesets. Sollten irgendwelche Teile fehlen oder Mängel aufweisen, informieren Sie hierüber Ihren Verkäufer. Beschädigte Teile dürfen nicht benutzt werden!! Benutzen Sie die Wandhalterung ausschließlich für den seitens des Herstellers bestimmten Verwendungszweck. Vor der Installation ist es notwendig die Tauglichkeit der Wände zu überprüfen (vor allem aus Sicht der Tragfähigkeit). Weiter sollten Sie sich vergewissern, dass sich an der Stelle der geplanten Installation keine Strom-, Wasser-, Gasleitungen oder sonstige Leitungen befinden. Halten Sie die vorgeschrieben Entfernung zwischen Fernseher und Wand ein (hängt vom jeweiligen Fernsehtyp ab). Sie sollten die Wandhalterung an eine sichere Stelle installieren, damit keine Personen gefährdet werden. Nachdem die Wandhalterung und der Flachbildschirm installiert wurden, sollten Sie die Stabilität und die Gefahrlosigkeit überprüfen. Die Kontrolle sollte in regelmäßigen Intervallen alle 2 Monate wiederholt werden.

Die Vorrichtung ist zur Montage an Holztrennwände oder feste Betonwände bestimmt. Sie sollten sich vor der Installation vergewissern, dass die Montagefläche über eine ausreichende Tragfähigkeit verfügt und Fernseher sowie Wandhalterung tragen kann. Überschreiten Sie niemals die maximale Tragfähigkeit der Halterung von 25 kg einschließlich Kabel. Dieses Produkt ist ausschließlich für den Innengebrauch bestimmt. Falls Sie das Produkt im Freien verwenden, könnte dieses beschädigt werden oder es könnte zu einer Verletzung kommen.

Der Hersteller haftet weder für Produkt- noch Personenschaden, sofern diese auf eine unsachgemäße Installation der Wandhalterung zurückzuführen sind.

1. Lesen Sie vor der Installation sämtliche Anweisungen durch und vergewissern Sie sich, dass Sie alles verstanden haben. Falls Sie sich

bzgl. des Installationsprozesses nicht sicher sind, lassen Sie sich von einem professionellen Techniker beraten.

1. Die zur Installation bestimmte Wand/Fläche sollte ausreichend tragfähig sein, um die Halterung und den Fernseher halten zu können. Anderenfalls ist eine Wandverstärkung erforderlich.
2. Bei der Installation werden mindestens zwei Personen, eine mechanische Absicherung und geeignete Werkzeuge benötigt. Anderenfalls könnte es zu einem Vermögensschaden, einer schweren Verletzung oder einem tödlichen Unglücksfall kommen.
3. Halten Sie sämtliche Anweisungen und Empfehlungen bzgl. einer entsprechenden Entlüftung und der Auswahl der geeigneten Stelle für die Befestigung des Fernsehers ein. Für mehrere Informationen s. Benutzerhandbuch.
4. Das Produkt enthält kleine Teile, die eingeatmet oder verschluckt werden könnten, sodass Erstickungsgefahr droht. Diese Teile müssen außer Reichweite von Kindern gehalten werden!

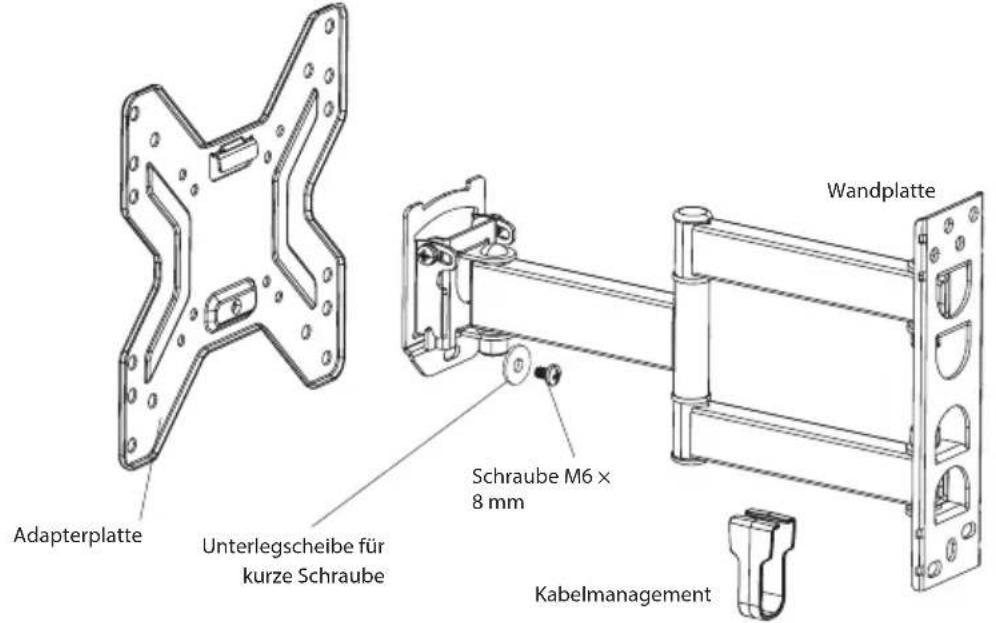

BESCHREIBUNG

Montageset

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Bezeichnung St. Beschreibung
A1 4 Schraube M4 ×	20 mm
A2 4 Schraube M5 ×	20 mm
A3 4 Schraube M6 ×	20 mm
A4 4 Schraube M8 ×	20 mm
A5 4 Distanzstück
A6 4 Unterlegscheibe
B1 3 Lange Schraube
B2 3 Dübel
B3 3 Unterlegscheibe für lange Schraube
C1 1 Magnetische Wasserwaage

MONTAGE

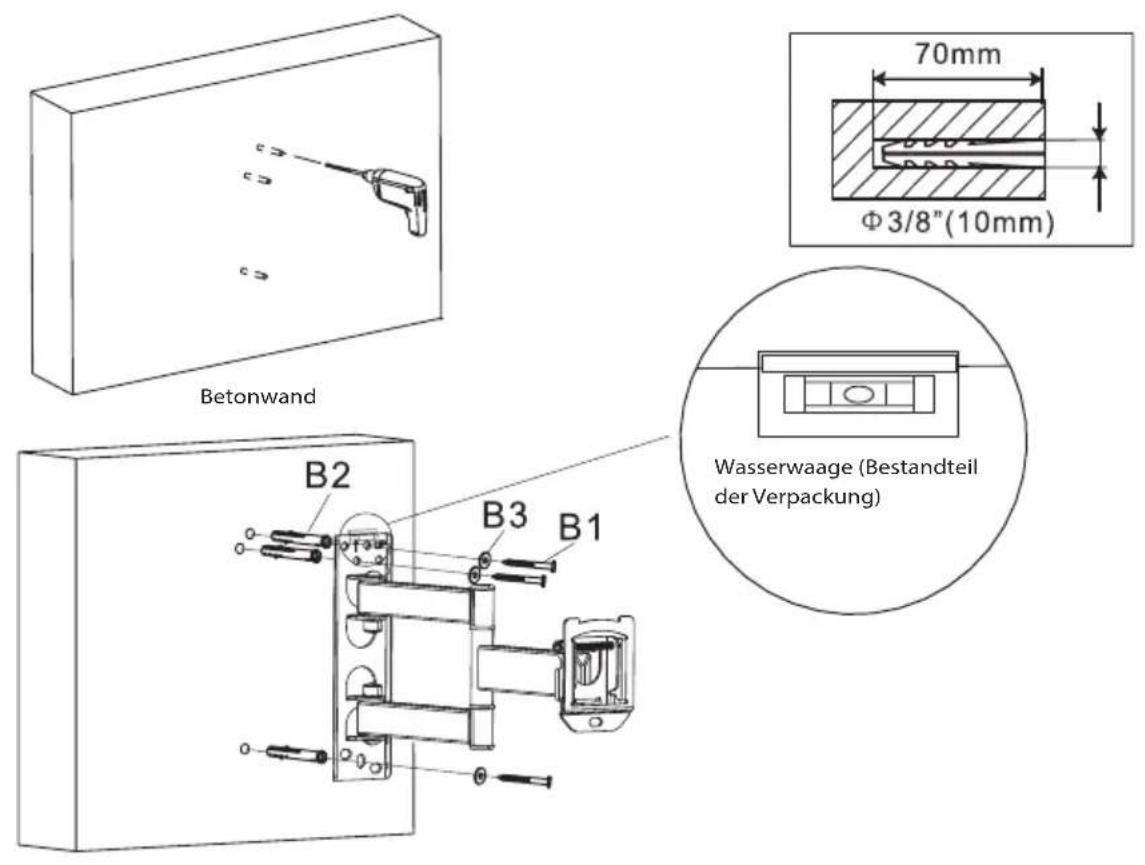

1A – Montage an eine Betonwand

Wandplatte an die Wand legen, waagerecht ausgleichen und als Schablone für die Markierung von drei Löchern benutzen. Bohren Sie drei 70 mm tiefe Löcher mit einem Durchmesser von 10 mm. Setzen Sie drei Dübel (B2) in die Löcher ein und befestigen Sie die Wandplatte mit langen Schrauben (B1) mit Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

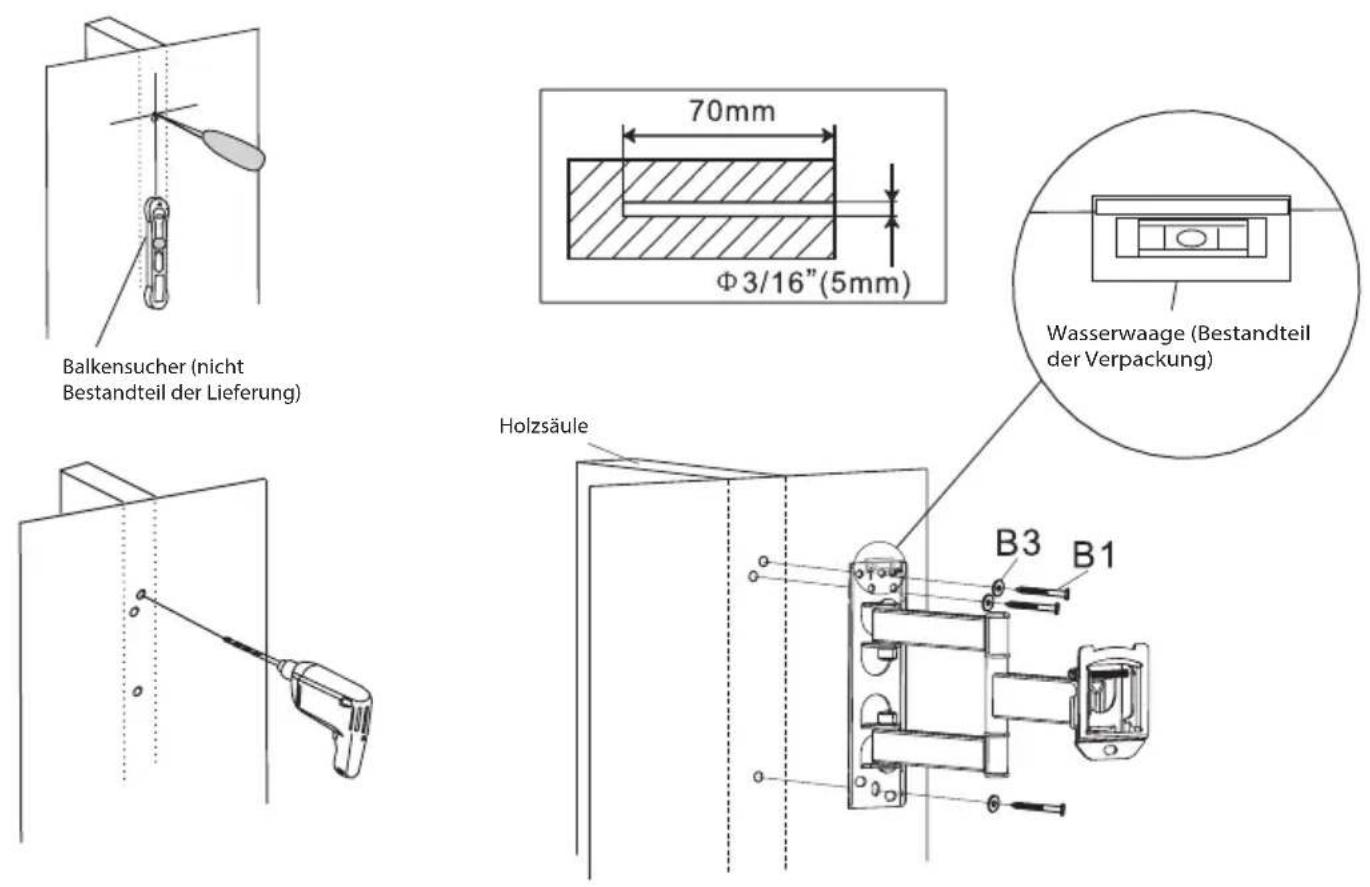

1B – Montage an eine Holztrennwand

Verwenden Sie die Wandplatte als Schablone. Vergewissern Sie sich, dass diese waagerecht ist. Markieren Sie drei Montagelöcher auf der Holzsäule. Bohren Sie drei 70 mm tiefe Löcher mit einem Durchmesser von 5 mm. Legen Sie die Wandplatte waagerecht an und befestigen Sie diese mit drei lange Schrauben (B1) und Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

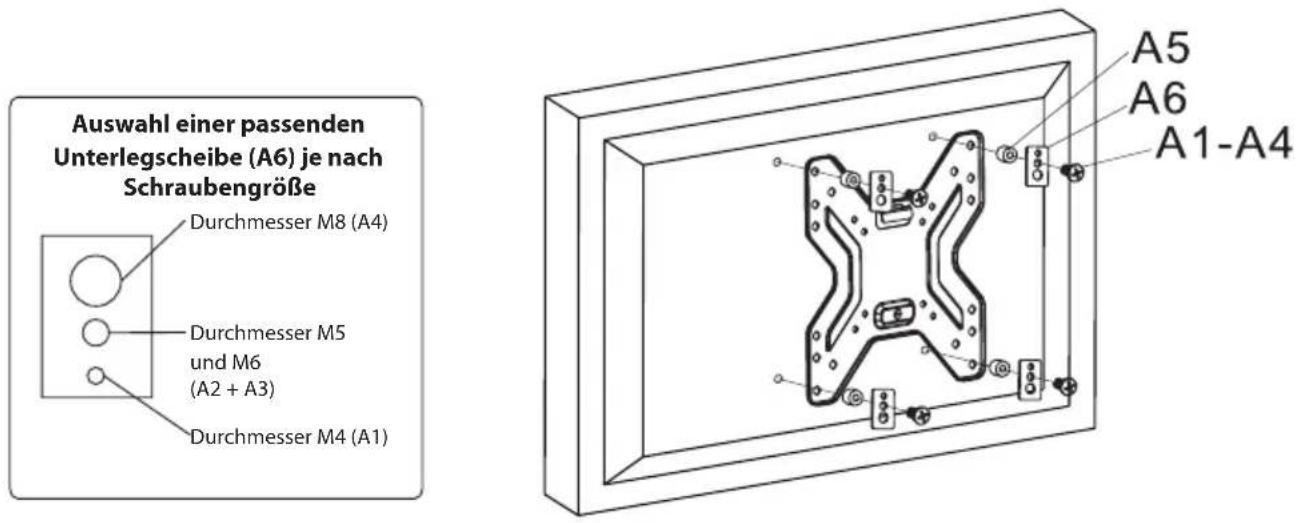

2A – Montage der Adapterplatte an einen Fernseher mit einer flachen Rückseite

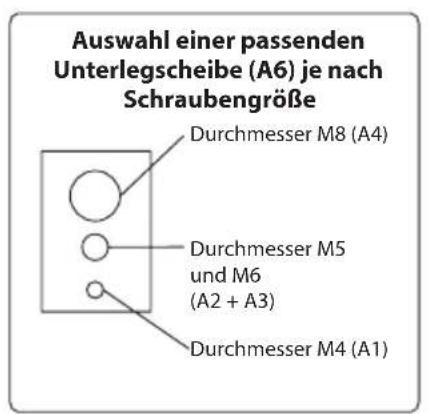

StellenSiefest, wiedie Montagelöcherauf der Hinterseite Ihres Fernsehersaufgeteilts sind. Wählen Siedie passenden Schrauben für Ihren Fernseher aus. Nehmen Sie die Adapterplatte von der Wandplatte ab und befestigen Sie diese am Fernseher mit Hilfe von vier Schrauben (A1–A4), einem Distanztstück (A5) und einer Unterlegscheibe (A6). Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

Hinweis: Falls die Löcher auf der Rückseite Ihres Fernsehers zu flach sind und keine der beigelegten Schrauben passen sollten, benutzen Sie Schrauben nach eigener Wahl.

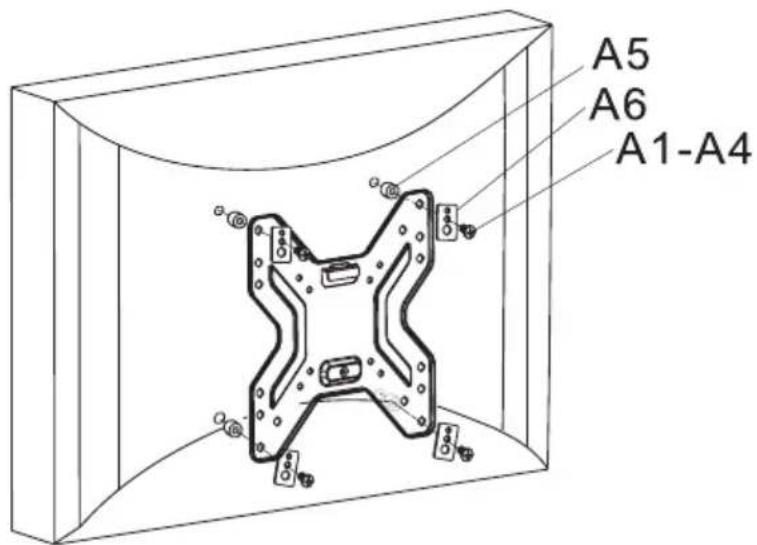

2B – Montage der Adapterplatte an einen Fernseher mit einer abgerundeten Rückseite

StellenSiefest, wiedie Montagelöcheraufder Hinterseite Ihres Fernsehersaufgeteiltsind. Wählen Siedie passenden Schrauben für Ihren Fernseher aus. Nehmen Sie die Adapterplatte von der Wandplatte ab und befestigen Sie diese am Fernseher mit Hilfe von vier Schrauben (A1–A4), einem Distanztstück (A5) und einer Unterlegscheibe (A6). Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

Hinweis: Falls die Löcher auf der Rückseite Ihres Fernsehers zu flach sind und keine der beigelegten Schrauben passen sollten, benutzen Sie Schrauben nach eigener Wahl.

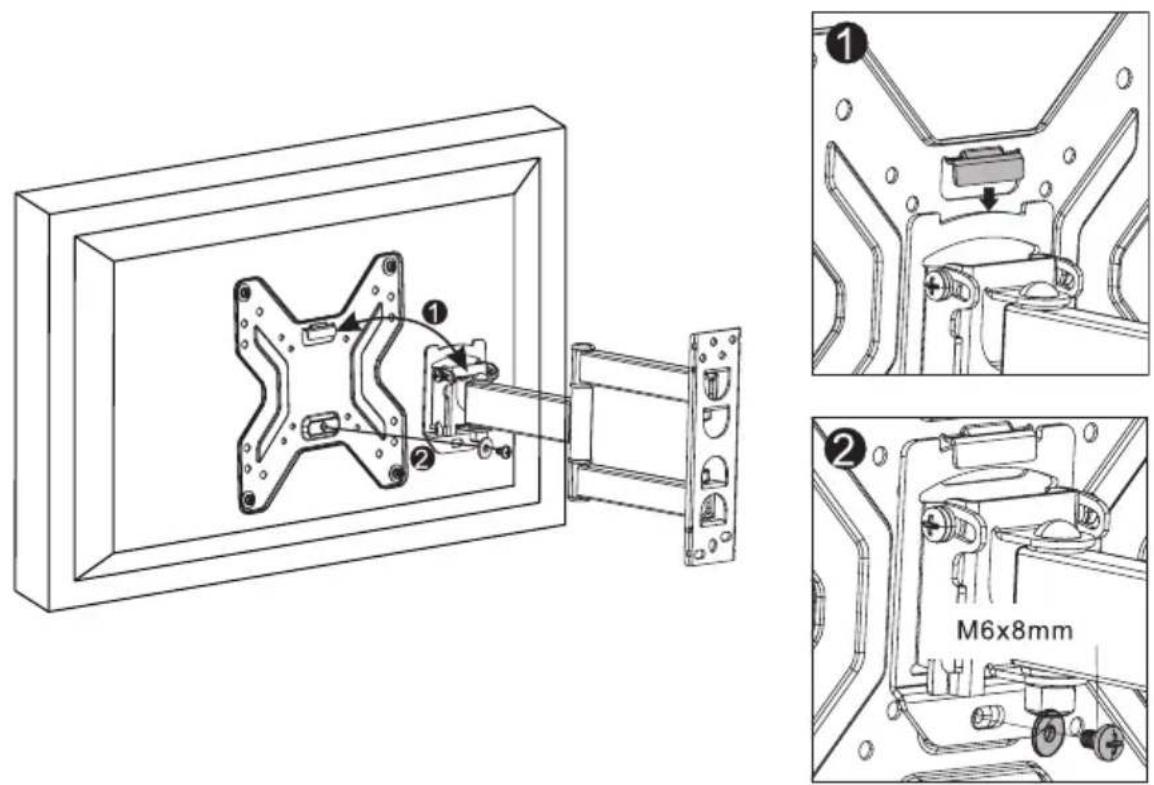

3 – Aufsetzen der Adapterplatte an den Arm der Wandhalterung

Adapterplatte an den Wandarm befestigen, indem Sie den Adapterflansch in die Schienen der Wandplatte einschieben. Ziehen Sie die Schraube M6 an der Schiene der Wandplatte nach. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

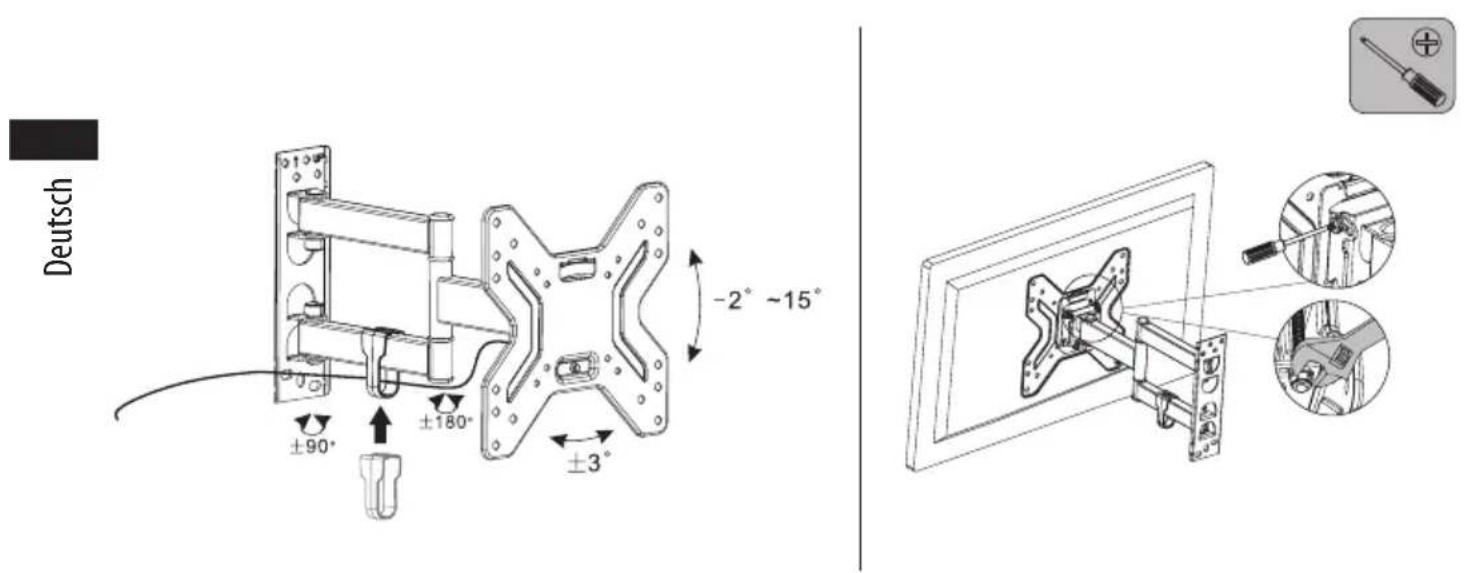

4 - Durchziehen von Kabeln, Einstellen der Winkelneigung und Nachziehen

Sie können die Kabelleitungen durch das Kabelloch am Arm der Wandhalterung durchziehen. Benutzen Sie hierfür das beigelegte Kabelmanagement.

Durch Lösen der Schrauben an der Wandhalterungsplatte stellen Sie die Winkelneigung wie gewünscht ein. Benutzen Sie einen Kreuzschlitz-Schraubendreher und einen französischen Schlüssel, um die Schrauben zu lösen und nachzuziehen. Sobal die gewünschte Winkelneigung eingestellt wurden, ziehen Sie die Schrauben wieder nach. Üben Sie jedoch keine allzu große Kraft aus.

Bildschirmdiagonale: 17" bis 42"

Maximale Tragfähigkeit: 25 kg

Kompatibilität: VESA 200×200

Neigung nach vorne/hinten: -2° bis +15°

Drehen um die Hochachse: 2 Grad, ±90° und ±90°

Abstand von der Wand: 56-356 mm

VERWERTUNG UND ENTSORGUNG VON ABFALL

Verpackungspapier und Wellenpappe an einer Sammelstelle abgeben. Verpackungsfolie, PET-Beutel und Kunststoffteile gehören in Sammelcontainer für Kunststoff.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass das Produkt nicht in den Hausmüll gehört. Das Produkt sollte an einem Ort abgeben werden, der für die Wiederverwertung bestimmt ist. Eine richtige Entsorgung des Produktes beugt negativen Einflüssen auf die menschliche Gesundheit und die Umwelt vor. Die Wiederverwertung trägt zum Schutz der Naturressourcen bei. Weitere Informationen über die Wiederverwertung des Produktes erhalten Sie über das Gemeindeamt, eine Organisation, die sich mit der Behandlung von Hausmüll befasst, oder die Verkaufsstelle, an der das Produkt erworben wurde.

Die Bedienungsanleitung finden Sie unter www.ecg-electro.eu.

Änderungen im Text und der technischen Parameter sind vorbehalten.

08/05
