Produkta veids	TV statīvs
Zīmols	ECG
Modelis	LD 174201
Kopējie izmēri (P x D x A)	1400 mm x 600 mm x 450 mm
Svars	25 kg
Maksimālais TV izmērs	55 collas
Maksimālā slodze	30 kg
Materiāls	Inženierkoksne ar melamīna pārklājumu
Krāsa	Melns
Plauktu skaits	2
Kabeļu pārvaldība	Jā, ar izgriezumiem un aizmugurējo paneli
Nepieciešama montāža	Jā
Strāvas padeve	Nav (pasīvs statīvs)
Galvenās funkcijas	Atbalstīt TV, glabāt multivides ierīces, kabeļu organizācija
Kopšana un tīrīšana	Noslaukiet ar mīkstu, sausu drānu; izvairieties no abrazīviem tīrīšanas līdzekļiem
Drošības funkcijas	Ietver pretsasvēršanas kronšteinu un izlīdzināšanas kājiņas
Rezerves daļas un remontējamība	Rezerves daļas nav pieejamas; ierīce nav remontējama
Vispārīga informācija	Paredzēts lietošanai iekštelpās; garantija: 2 gadi

Bieži uzdotie jautājumi - LD 174201 ECG

Kāds ir maksimālais TV izmērs, kas iederas LD 174201 TV statīvā?

Statīvs atbalsta TV līdz 55 collām un maksimālo svaru 30 kg.

Vai šim TV statīvam ir nepieciešama montāža?

Jā, statīvs tiek piegādāts neizjaukts ar visu nepieciešamo aparatūru un instrukciju rokasgrāmatu. Montāža parasti aizņem 30-60 minūtes.

Vai TV statīvs ietver kabeļu pārvaldību?

Jā, tam ir kabeļu izgriezumi un noņemams aizmugurējais panelis, lai glīti paslēptu vadus.

Kāda ir plauktu svara ietilpība?

Katrs plaukts var noturēt līdz 10 kg vienmērīgi sadalītu.

Vai es varu uzstādīt savu TV uz šī statīva bez sienas kronšteina?

Nē, šis ir brīvi stāvošs TV statīvs; TV atrodas uz tā. Atsevišķs sienas stiprinājums nav nepieciešams.

No kādiem materiāliem izgatavots statīvs?

Tas ir izgatavots no inženierkoksnes ar melamīna pārklājumu, lai nodrošinātu izturību un vieglu tīrīšanu.

Vai statīvs nāk ar pretsasvēršanas drošības siksnu?

Jā, tas ietver pretsasvēršanas kronšteinu un izlīdzināšanas kājiņas, lai novērstu nejaušu apgāšanos.

Kādi ir statīva izmēri?

Kopējie izmēri ir 1400 mm plats, 600 mm dziļš un 450 mm augsts.

Vai statīvs ir piemērots 65 collu TV?

Nav ieteicams; maksimālais TV izmērs ir 55 collas, lai nodrošinātu stabilitāti un pareizu atbalstu.

Kā tīrīt TV statīvu?

Izmantojiet mīkstu, sausu drānu, lai noņemtu putekļus. Traipu gadījumā viegli samitriniet ar ūdeni un vieglām ziepēm, pēc tam nekavējoties nosusiniet. Izvairieties no skarbām ķimikālijām.

LIETOŠANAS INSTRUKCIJA LD 174201 ECG

Rūpīgi izlasiet un saglabājiet turpmākai uzzinai!

Lūdzu, vērsieties pie kvalificēta profesionāļa, lai uzstādītu sienas kronšteinu pareizi. Pirms sienas kronšteina uzstādīšanas pārbaudiet komplekta saturu un informējiet pārdevēju, ja konstatējat, ka kādas daļas trūkst vai ir defektīvas. Nelietojiet defektīvas daļas! Izmantojiet sienas kronšteinu vienīgi ražotāja paredzētajam nolūkam. Pirms uzstādīšanas pārliecinieties, ka siena spēj kronšteinu atbalstīt (sevišķi svara ziņā). Pārliecinieties arī, ka uzstādīšanas vietā aiz sienas nav elektrības, ūdens vai gāzes vadu u.tml. levērojiet norādīto attālumu starp televizoru un sienu (atkarīgs no televizora modeļa). Uzstādiet sienas kronšteinu drošā vietā, kur tas nerada nekādas briesmas. Kad sienas kronšteins un televizors ir uzstādīti, pārliecinieties, ka stabilitāte un drošība ir pietiekama. Regulāri atkārtojiet šo pārbaudi (ik pēc 2 mēnešiem).

Aprīkojums ir paredzēts uzstādīšanai uz šķērskokiem vai betona sienas. Pirms uzstādīšanas pārliecinieties, ka montāžas virsmai ir pietiekama nestspēja televizora un kronšteina kopējam svaram. Nepārsniedziet maksimālo kronšteina noslodzi – 25 kg, ieskaitot vadus.

Šis izstrādājums ir paredzēts tikai mājas lietošanai. Izstrādājuma izmantošana ārpus telpām var izraisīt bojājumus vai traumas.

Ražotājs nav atbildīgs par kaitējumu aprīkojumam un veselībai, kas radies, sienas kronšteinu uzstādot nepareizi.

1. Pirms uzstādīšanas izlasiet visas instrukcijas un pārliecinieties, ka tās saprotat. Ja neesat droši par kādu uzstādīšanas procesa daļu, vērsieties pie profesionāla tehniķa.
2. Sienai vai virsmai, pie kuras kronšteins tiks piestiprināts, ir jāspēj nest viss sienas kronšteina un televizora svars. Pretējā gadījumā ir nepieciešama armatūra.

3. Uzstādīšana jāveic vismaz diviem cilvēkiem kopā, izmantojot mehānisku drošības mehānismu un piemērotus darbarīkus. Pretējā gadījumā iespējami īpašuma bojājumi vai smagas vai nāvējošas traumas.

4. levērojiet visas instrukcijas un ieteikumus par pietiekamu ventilāciju un piemērotas vietas izvēli televizora piestiprināšanai. Sīkāku informāciju meklējiet sava televizora lietotāja rokasgrāmatā.

5. Izstrādājums satur mazas daļas, kas var izraisīt aizrīšanos, tās ieelpojot vai norijot. Nodrošiniet, ka šīs daļas nav pieejamas bērniem!

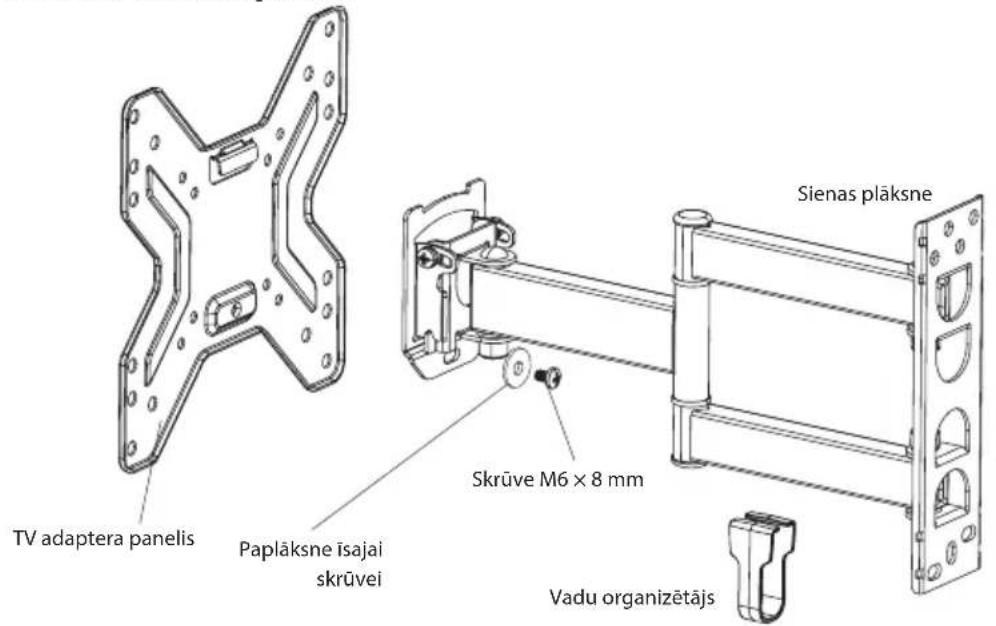

APRAKSTS

Montāžas komplekts

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Apzīmējums Skaits Apraksts

A1 4 Skrū ve M4 × 20 mm

A2 4 Skrū ve M5 × 20 mm

A3 4 Skrū ve M6 × 20 mm

A4 4 Skrū ve M8 × 20 mm

A5 4 Distancers

A6 4 Paplāksne skrūvēm

B1 3 Garā skrūve

B2 3 Dībelis

B3 3 Paplāksne garajai skrūvei

C1 1 Magnētiskais līmenis

MONTĀŽA

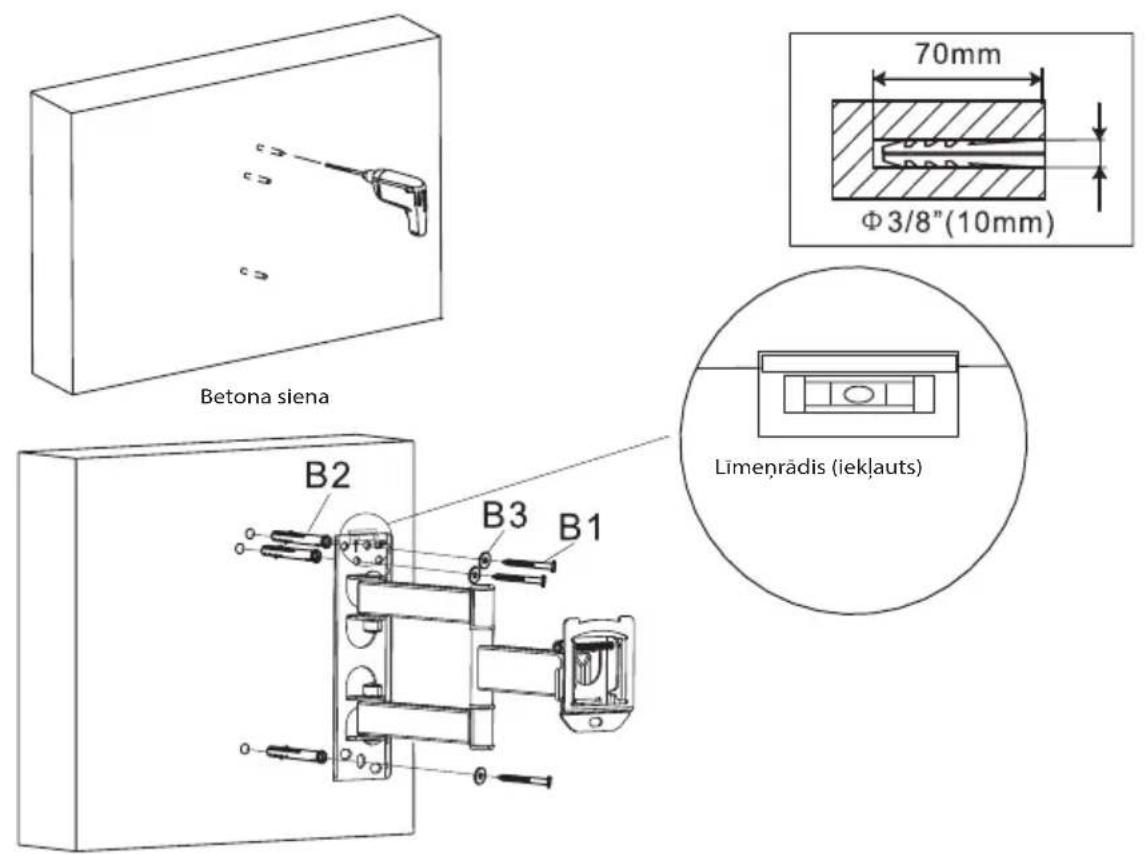

1A – Uzstādīšana pie betona sienas

Pielieciet sienas plâksni pie sienas, novietojiet to taisni, un izmantojiet to kā šablonu, lai atzīmētu trīs caurumus. Izurbiet trīs 70 mm dzilus caurumus ar 10 mm diametru. levietojiet caurumos trīs dībelus (B2), un piestipriniet sienas plâksni pie sienas, izmantojot garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.

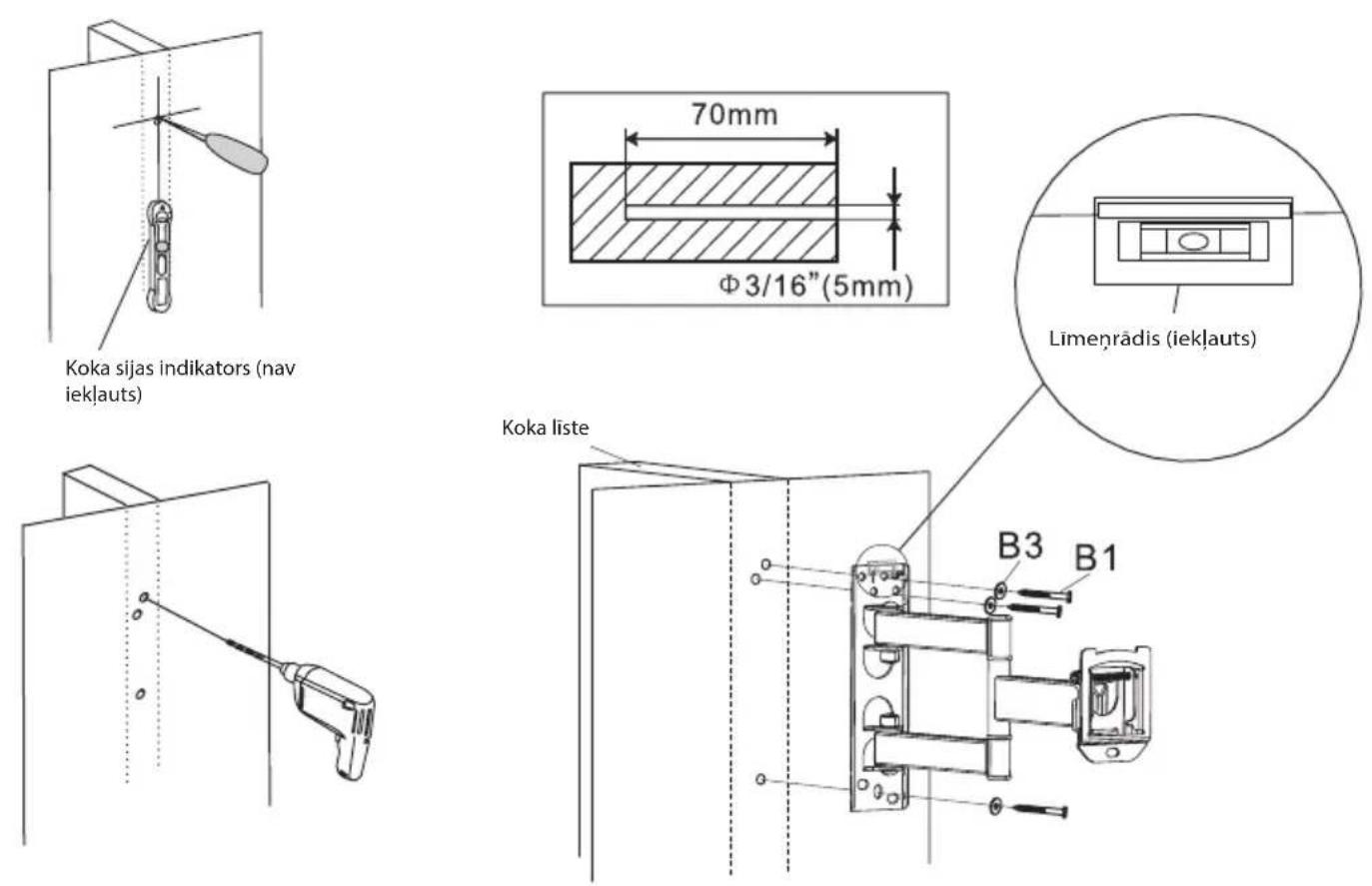

1B – Uzstādīšana pie škērskoka

Izmantojiet sienas plāksni kā šablonu. Pārliecinieties, ka tā ir taisna, un atzīmējiet trīs montāžas caurumus koka listē. Izurbiet trīs 70 mm dzilus caurumus ar 5 mm diametru. Pielieciet sienas plāksni horizontāli, un piestipriniet to pie sienas, izmantojot trīs garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.

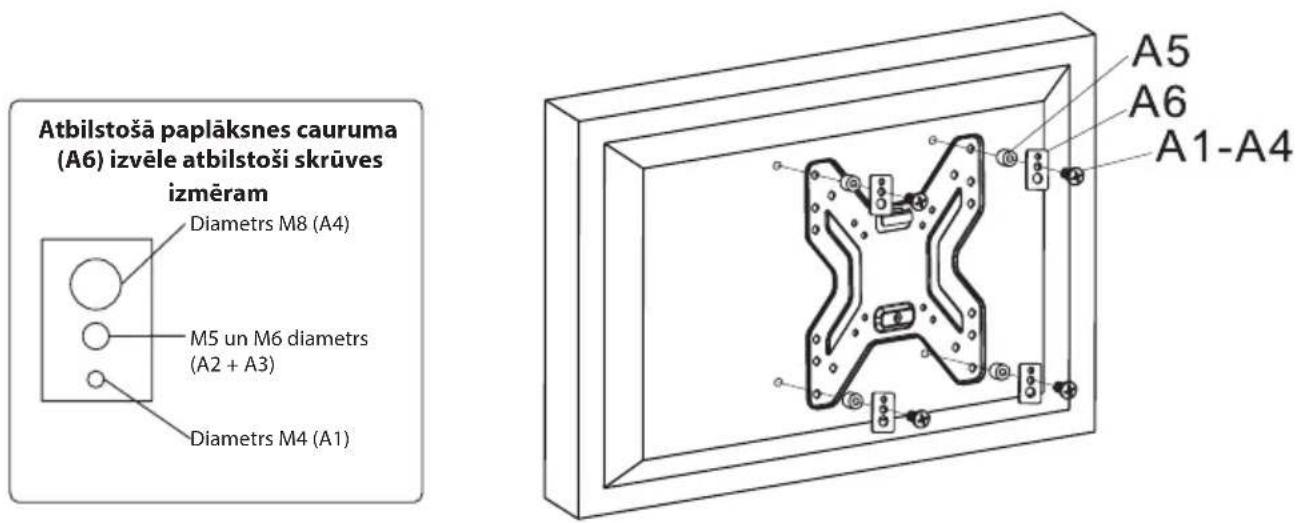

2A – TV adaptera panela piestiprināšana pie televizora ar plakanu aizmuguri

Pārbaudiet montāžas caurumu izvietojumu televizora aizmugurē. Izvēlieties savam televizoram piemērotās skrūves. Noņemiet TV adaptera plāksni no sienas plāksnes un piestipriniet to pie TV ar četrām skrūvēm (A1–A4), distanceri (A5) un starpliku (A6). Pievelciet skrūves cieši, bet ne pārmērīgi.

Brīdinājums! Ja caurumi TV aizmugurē ir pārāk sekli un neviena no komplektācijā iekļautajām skrūvēm neder, izmantojiet atbilstošas skrūves pēc savas izvēles.

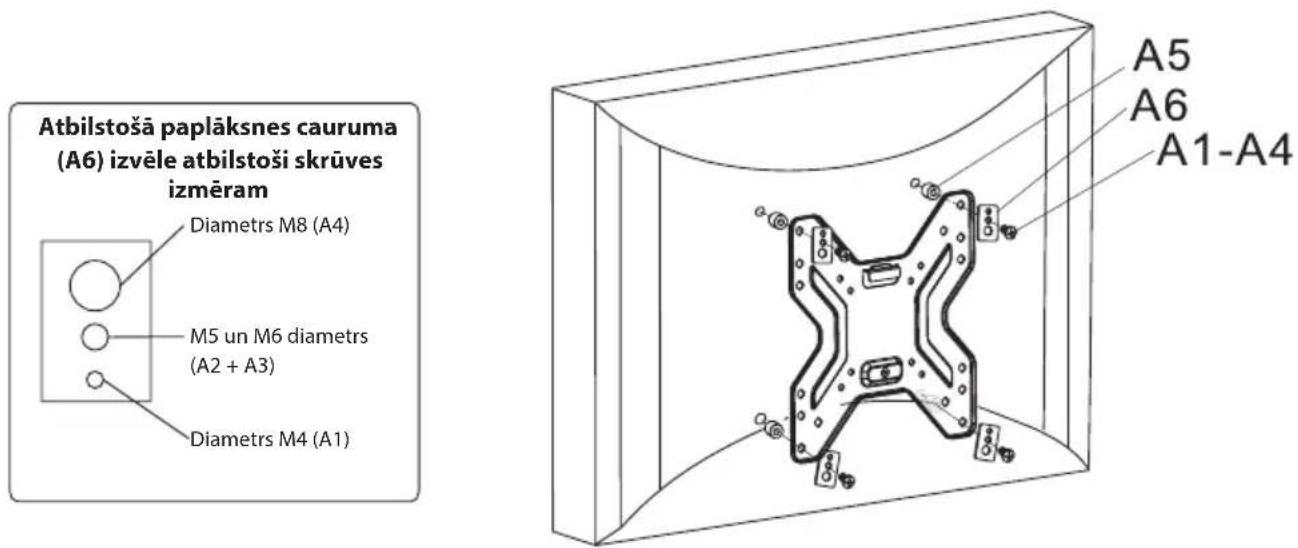

2B – TV adaptera panela piestiprināšana pie televizora ar apalu aizmuguri

Pārbaudiet montāžas caurumu izvietojumu televizora aizmugurē. Izvēlieties savam televizoram piemērotās skrūves. Noņemiet TV adaptera plāksni no sienas plāksnes un piestipriniet to pie TV ar četrām skrūvēm (A1–A4), distanceri (A5) un starpliku (A6). Pievelciet skrūves cieši, bet ne pārmērīgi.

Bridinājums! Ja caurumi TV aizmugurē ir pārāk sekli un neviena no komplektācijā iekļautajām skrūvēm neder, izmantojiet atbilstošas skrūves pēc savas izvēles.

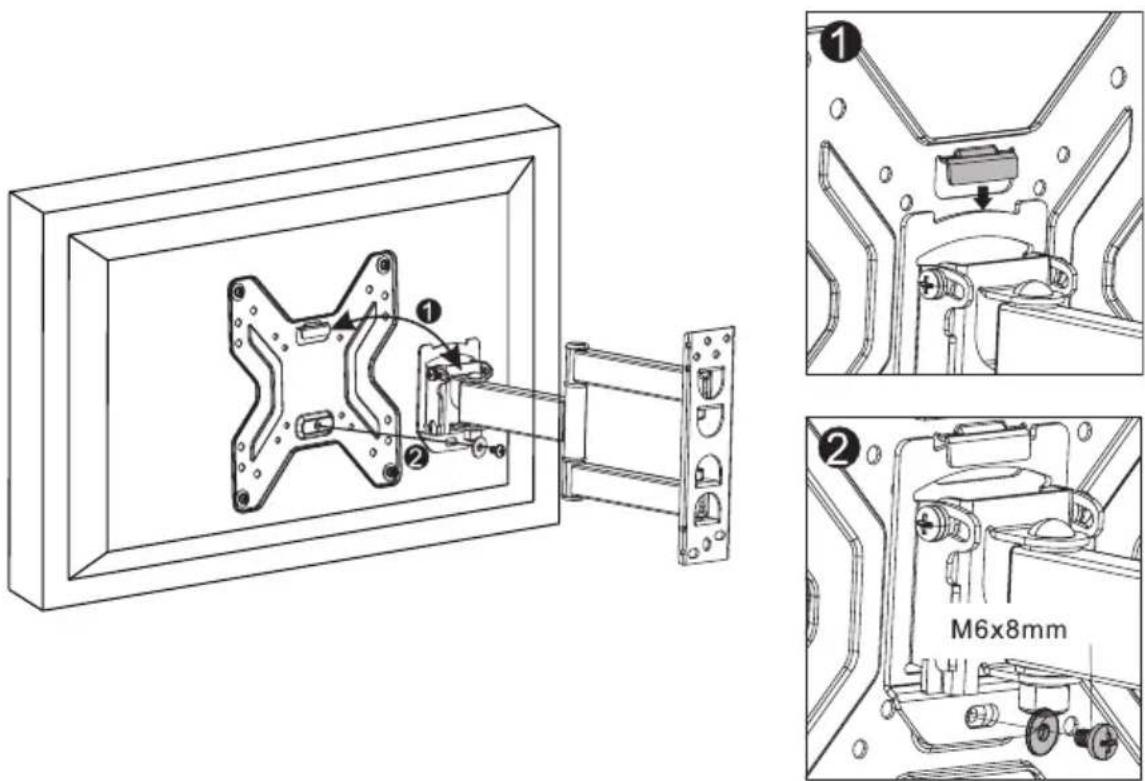

3 – Adaptera panela uzstādīšanas uz sienas plāksnes

Piestipriniet adaptera paneli pie sienas kronšteina tā, lai adaptera atloks novietotos uz sienas plāksnes liedēm. Pievelciet M6 skrūvi uz sienas plāksnes liedēm. Pievelciet skrūvi cieši, bet ne pārmērīgi.

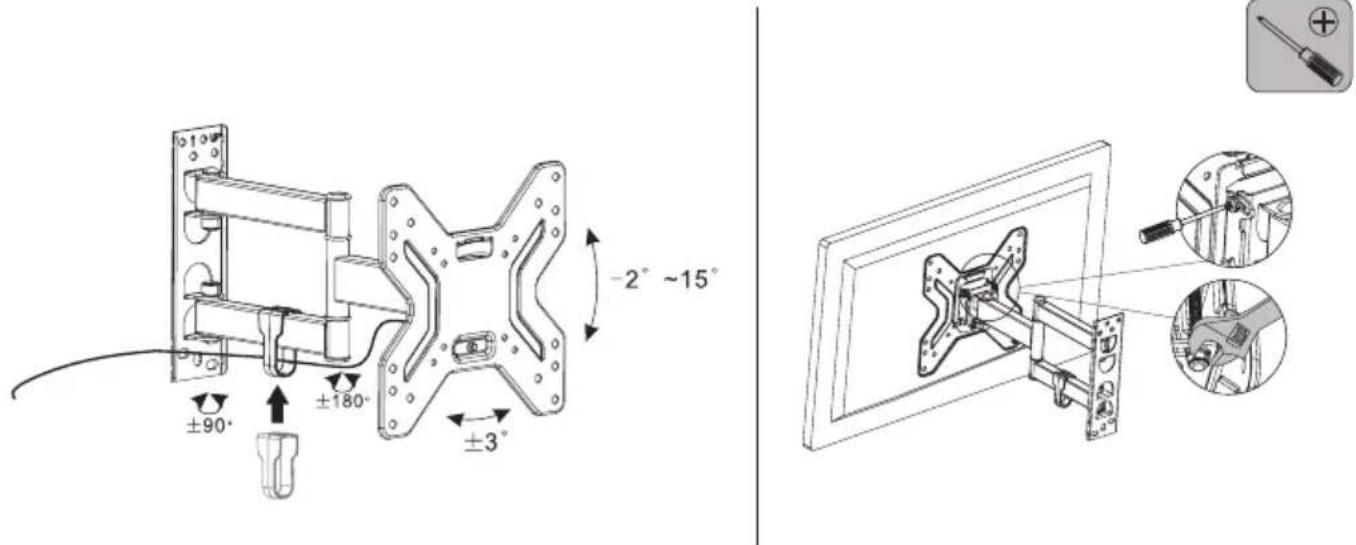

4 – Vada nostiprināšana, noliekšanas lenka noregulēšana un pievilkšana

Vadus var izvilkt caur vada caurumu kronšteina sienas kājiņa. Izvelkot vadus caur caurumu, uzstādiet vadu organizētāju.

Atskrūvējiet valīgāk skrūves uz sienas kājiņas plāksnes, lai noregulētu TV noliekšanas leņķi, kā parādīts tālāk. Atskrūvējiet un pievelciet skrūves ar krustiņa skrūvgriezi un uzgriežņu atslēgu. Pēc vēlamā leņķa noregulēšanas atkal cieši pievelciet skrūves, bet ne pārmērīgi.

TEHNISKĀ INFORMĀCIJA

Noliekšana uz priekšu/atpakal: No -2° līdz +15°

Vertikālās ass rotācija: 2 līmeņi, ±90° un ±90°

Attālums no sienas: 56–356 mm

ATBRÍVOŠANÁS NO ATKRITUMIEM

letinamais papīrs un kartons – nogādāt pārstrādes punktā. lepakojuma folija, PE maisi, plastmasas daļas – iemest plastmasas škirošanas konteineros.

ATBRIVOŠANAS NO IERICEM KALPOŠANAS LAIKA BEIGAS

Norādītais simbols uz ierīces vai iepakojuma nozīmē, ka ierīci nedrīkst pievienot sadzīves atkritumiem. Nododiet ierīci norādītajā pārstrādes punktā. Novērsiet negatīvu ietekmi uz veselību un vidi, parūpējoties par ierīces pareizu pārstrādi. Pārstrāde palīdz taupīt dabas resursus. Lai saņemtu plašāku informāciju par šīs ierīces pārstrādi, sazinieties ar vietējo atbildīgo iestādi, sadzīves atkritumu apstrādes organizāciju vai veikalu, kur ierīci iegādājāties.

Lietošanas pamācība ir pieejama vietnē www.ecg-electro.eu.

Mēs paturam tiesības veikt teksta un tehnisko parametru izmainas.
