NAUDOJIMO INSTRUKCIJA LD 174201 ECG

Atidžiai perskaitykite ir išsaugokite pasinaudojimui ateityje!

Norėdami, kad sieninis montavimo įtaisas būtų tinkamai įrengtas, kreipkitės į kvalifikuotą specialistą. Prieš įrengdami sieninio montavimo įtaisą, patikrinkite montavimo rinkinio turinį ir praneškite pardavėjui jei trūksta kokio nors komponento arba jei kuris nors jų pažeistas. Nenaudokite sugadintų komponentų! Sieninio montavimo įtaisą naudokite tik pagal gamintojo nurodytą paskirtį. Prieš tvirtindami montavimo įtaisą prie sienos, įsitikinkite, kad siena atlaikys šį įtaisą (ypač svorio atžvilgiu). Taip pat įsitikinkite, kad montavimo srityje už sienos nėra jokių elektros, vandens, dujų arba kitokių trasų. Laikykitės nustatyto atstumo tarp televizoriaus ir sienos (priklausomai nuo televizoriaus modelio). Įrenkite sieninį montavimo įtaisą saugioje vietoje, kur jis niekam nekeltų rizikos. Montuodami sieninį montavimo įtaisą ir plokščiaekranį televizorių, įsitikinkite, kad užtikrinamas stabilumas ir sauga. Šią patikrą reikia reguliariai kartoti, kas 2 mėnesius.

Iranga skirta montavimui ant medinių skersinių arba betoninių sienų. Prieš įrengdami įsitikinkite, kad montavimo paviršius turi reikiamą apkrovos galią, kad atlaikytų bendrą televizoriaus ir montavimo įtaiso svorį. Niekada neviršykite maksimalios 25 kg laikytuvo apkrovos, įskaitant laidus.

Šis gaminys skirtas tik naudojimui namuose. Naudojant ši gaminį lauke, galimą jį sugadinti arba pažeisti.

Gamintojas neatsako už bet kokią jrenginio žalą ir pavojų sveikatai, atsiradusį dėl netinkamo sieninio įtaiso sumontavimo.

1. Prieš montuodami perskaitykite instrukcijas ir įsitikinkite, kad supratote. Jei nesate tikri, kaip atlikti kokios nors dalies montavimą, kreipkitės pagalbos į profesionalų techniką.
2. Siena arba paviršius, ant kurios bus tvirtinamas montavimo įtaisas turi būti pajėgi atlaikyti bendrą montavimo įtaiso ir televizoriaus svorį. Priešingu atveju reikalingas sutvirtinimas.

3. Irengimo metu kartu dirbti turi bent du žmones bei naudoti mechaninės saugos prietaisus ir reikiamus įrankius. Priešingu atveju galite sugadinti turtą arba rimtai ar mirtinai susižaloti.

4. Vadovaukitės visomis instrukcijomis ir rekomendacijomis, kiek tai susiję su adekvačiu vėdinimu ir tinkamos televizoriaus montavimo vietos pasirinktimi. Jei reikia daugiau informacijos, žr. televizoriaus naudotojo vadovą.

5. Gaminio sudėtyje yra smulkių detalių, kurias įkvėpus arba nurijus galima uždusti. Šias detales laikykite atokiau nuo vaikų!

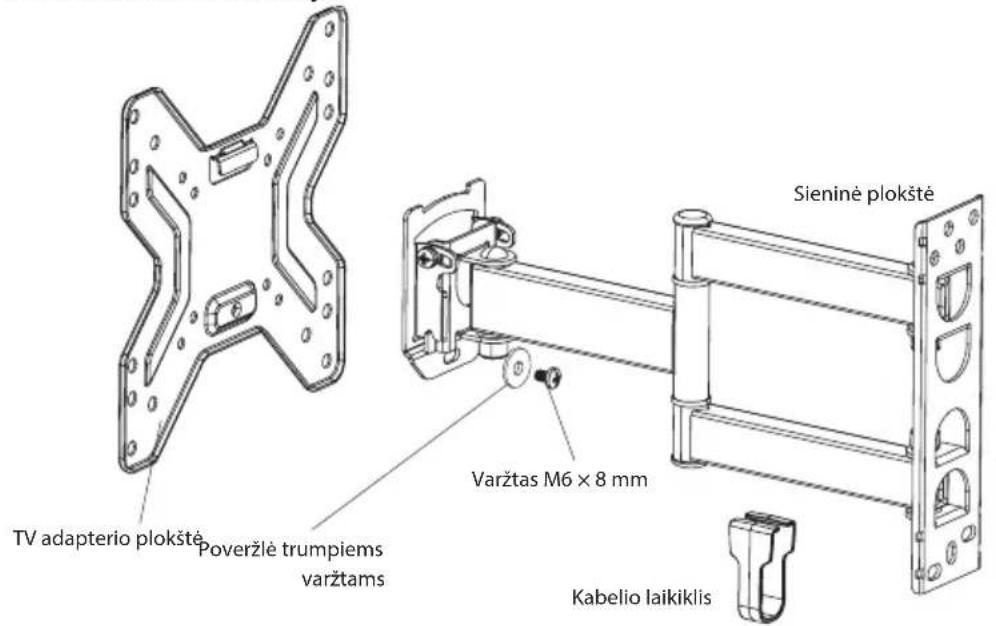

APRAŠYMAS

Montavimo rinkinys

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Identifikavimas Vienetas (-ai) Aprašymas
A1 4 Varžtas M4 × 20 mm
A2 4 Varžtas M5 × 20 mm
A3 4 Varžtas M6 × 20 mm
A4 4 Varžtas M8 × 20 mm
A5 4 Tarpiklis
A6 4 Poveržlė varžtams
B1 3 Ilgasis varžtas
B2 3 Kaištis
B3 3 Poveržlė ilgiems varžtams
C1 1 Magnetinis gulsčiukas

MONTAVIMAS

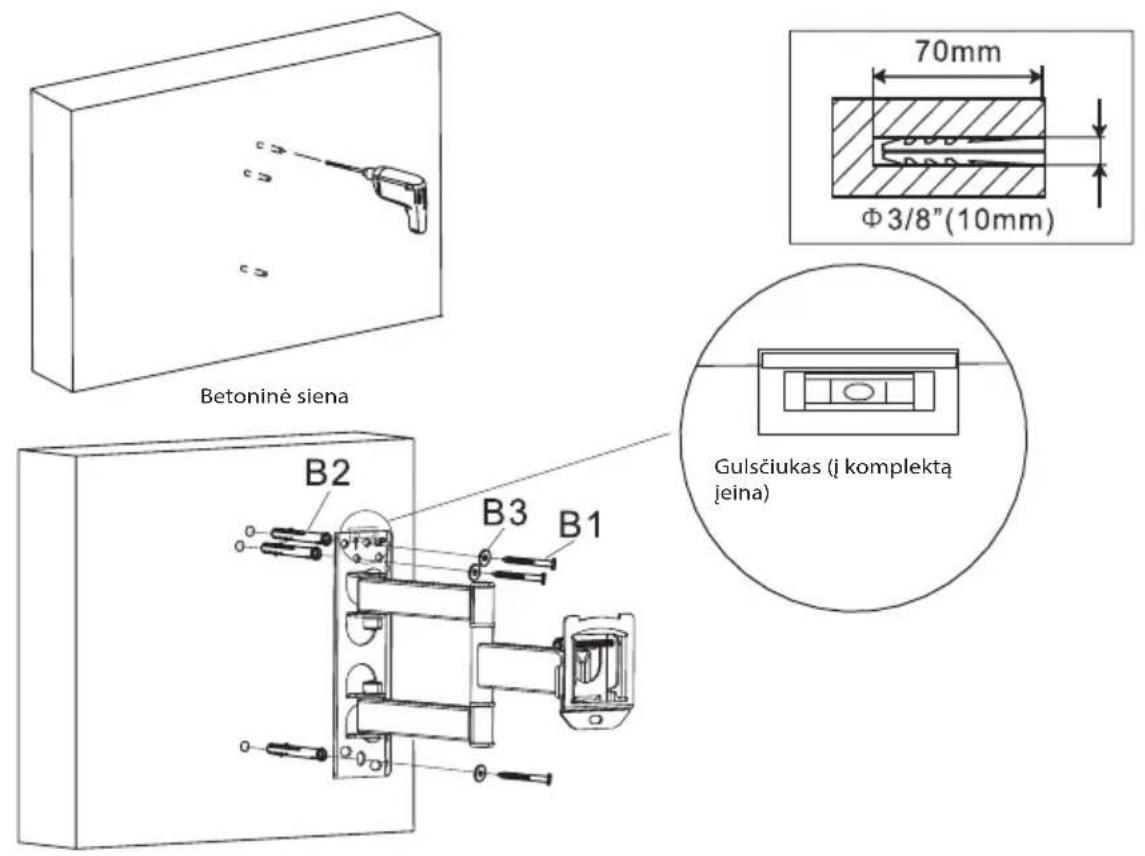

Naudokite sieninę plokštę, sulygiuokite ją lygioje padętyje ir naudokite kaip šabloną trims angoms pażymėti. Išgręžkite tris 10 mm skersmens ir 70 mm gylio angas. Jstatykite tris kaiščius (B2) i angas ir tvirtinkite sieninę plokštę prie sienos ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

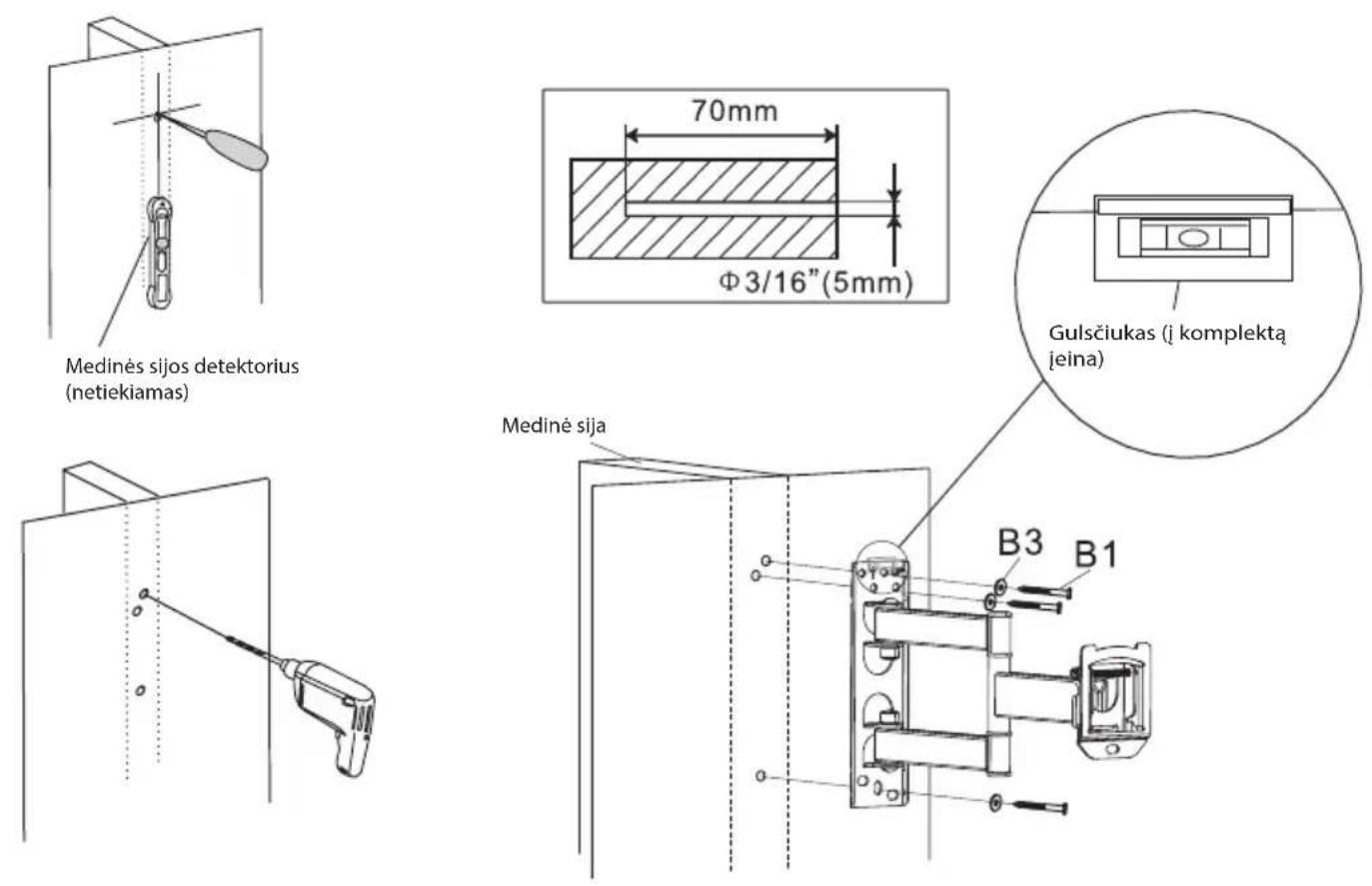

1B - Montavimas ant medinio skersinio

Kaip šabloną, naudokite sieninę plokštę. Įsitikinkite, kad padėtis yra lygi, pažymėkite tris montavimo angas ties medinės sijos centru. Išgręžkite tris 5 mm skersmens ir 70 mm gylio angas. Sieninę plokštę dékite horizontaliai ir fiksuokite prie sienos trimis ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

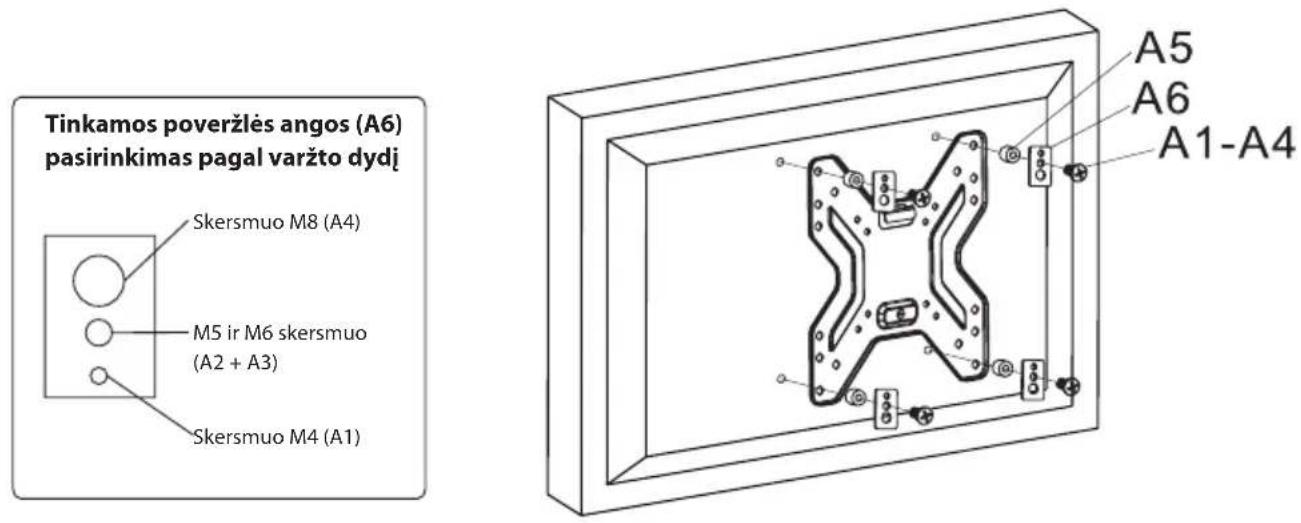

2A – TV adapterio montavimas prie plokščios galinės televizoriaus plokštės

Patikrinkite, kad pamatytumėte, kaip montavimo angos išdėstytos Jūsų televizoriaus galinėje plokštėje. Pasirinkite savo televizoriui tinkamus varžtus. Išimkite TV adapterio plokštę iš sieninės plokštės bei keturiais varžtais (A1–A4), tarpikliu (A5) ir poveržle (A6) pritvirtinkite ją prie televizoriaus. Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Jei televizoriaus galinės sienelės angos yra per siauros ir nei vienas varžtų netinka, naudokite savo nuožiūra reikiamus varžtus.

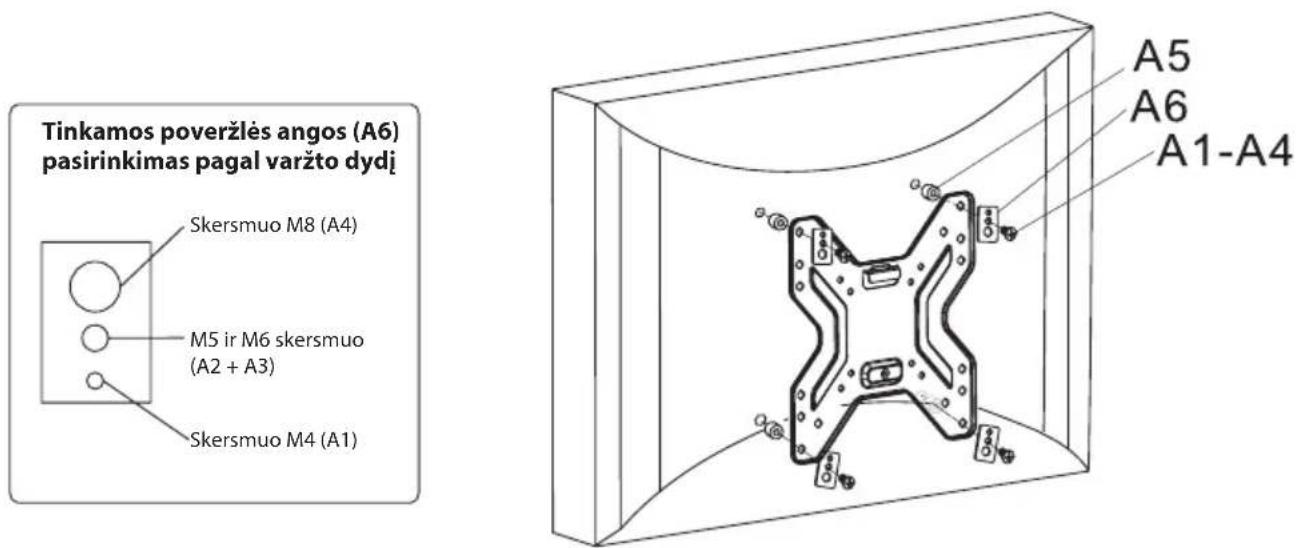

2B – TV adapterio montavimas prie užapvalintos galinės televizoriaus plokštės

Patikrinkite, kad pamatytumėte, kaip montavimo angos išdėstytos Jūsų televizoriaus galinėje plokštėje. Pasirinkite savo televizoriui tinkamus varžtus. Išimkite TV adapterio plokštę iš sieninės plokštės bei keturiais varžtais (A1–A4), tarpikliu (A5) ir poveržle (A6) pritvirtinkite ją prie televizoriaus. Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Jei televizoriaus galinės sienelės angos angos yra per siauros ir nei vienas varžtų netinka, naudokite savo nuožiūra reikiamus varžtus.

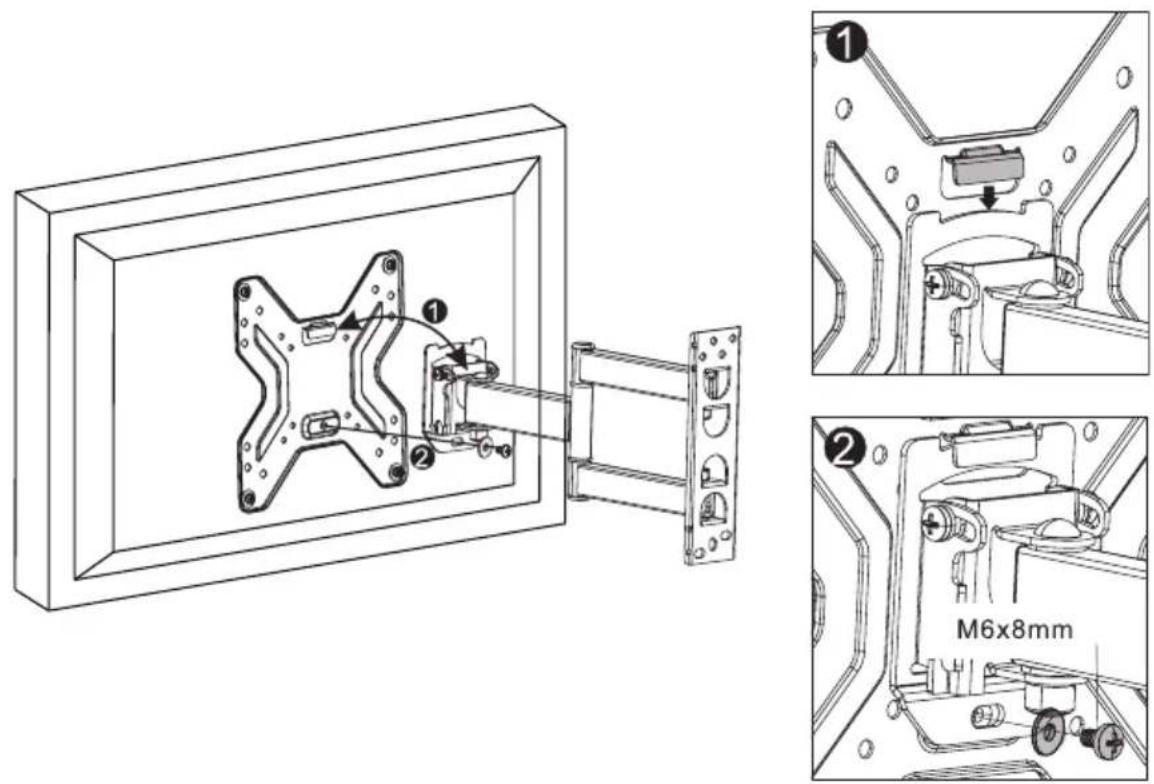

3 – Adapterio plokštės įrengimas ant sieninės plokštės

Irenkite adapterio plokštę prie sieninės svirties taip, kad adapterio flanšo vieta būtų ant sieninės plokštės bėgelių. Priveržkite M6 varžtą prie sieninės plokštės bėgelių. Tvirtai priveržkite varžtą, bet ne per daug.

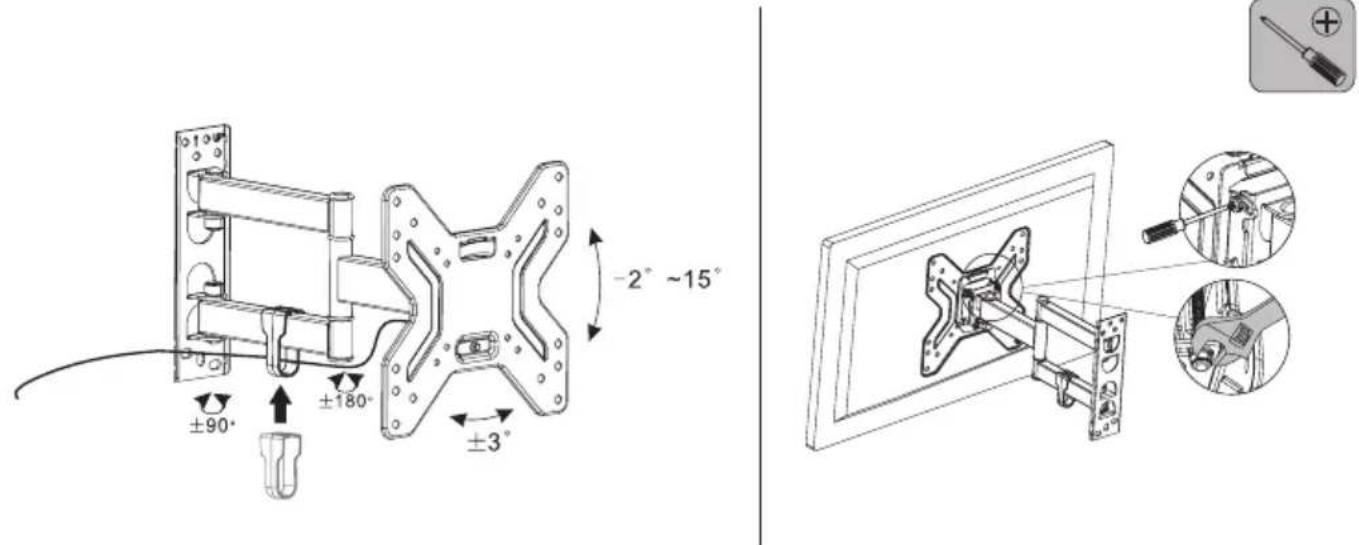

4 – Kabelio fiksavimas, pokrypio kampo sureguliavimas ir priveržimas

Laidus galite prakišti pro kabelio angas, esančias sieninėje laikytuvo svirtyje. Ištraukę laidus per šią angą, jrenkite pridedamą laidų laikiklj.

Atlaisvinkite sieninės svirties plokštės varžtus, kad sureguliuotumėte televizoriaus pokrypio kampa, kaip nurodyta toliau. Atlaisvinkite ir priveržkite varžtus „Phillips“ atsuktuvu ir veržliasūkiu. Sureguliavus pageidaujamą kampa, vėl tvirtai priveržkite varžtus, bet nenaudokite per didelės jėgos.

TECHNINĖS SPECIFIKACIJOS

Ekrano dydis: 17 – 42 colių

Didžiausias televizoriaus svoris: 25 kg

Suderinamumas: VESA 200×200

Priekinis / galinis pokrypis: nuo -2° iki +15°

Vertikaliosios ašies sukinėjimas: 2 lygiai, ±90° ir ±90°

Atstumas nuo sienos: 56–356 mm

NAUDOJIMAS IR ATLIEKŲ UTILIZAVIMAS

Vyniojamasis popierius ir gofruoto kartono dėžė – išmesti į atliekas. Pakavimo folija, PE maišeliai, plastikiniai elementai – išmesti į plastiko perdirbimo konteinerius.

GAMINIŲ UTILIZAVIMAS PASIBAIGUS JŲ EKSPLOATACIJOS LAIKUI

Ant gaminio ar jo pakuotės atvaizduotas simbolis reiškia, kad gaminio negalima utilizuoti kartu su buitinėmis atliekomis. Nugabenkite gaminį i atitinkamą perdirbimo vietą. Utilizuodami gaminį imkitės saugos priemonių dėl neigiamo poveikio žmogaus sveikatai ir aplinkai. Perdirbimas prisideda prie gamtinių išteklių išsaugojimo. Daugiau informacijos apie šio gaminio perdirbimą, teiraukitės vietinės valdžios institucijose, buitinių atlieku perdirbimo organizacijose arba parduotuvėje, kur įsigijote šį gaminį.

Techninės informacijos vadovą rasite internete www.ecg-electro.eu.

Tekstas ir techniniai parametrai keičiami be išankstinio perspėjimo.
