LD 174201 - TV hoidik ECG - Tasuta kasutusjuhend

Toote tüüp	TV alus
Bränd	ECG
Mudel	LD 174201
Üldmõõtmed (L x S x K)	1400 mm x 600 mm x 450 mm
Kaal	25 kg
Maksimaalne teleri suurus	55 tolli
Maksimaalne kandevõime	30 kg
Materjal	Töödeldud puit melamiinkattega
Värv	Must
Riiulite arv	2
Kaablihaldus	Jah, väljalõigete ja tagapaneeliga
Kokkupanek vajalik	Jah
Toiteallikas	Puudub (passiivne alus)
Peamised funktsioonid	Toetab telerit, hoiab meediaseadmeid, kaablite korraldus
Hooldus ja puhastamine	Pühkige pehme kuiva lapiga; vältige abrasiivseid puhastusvahendeid
Ohutusfunktsioonid	Sisaldab ümberpööramisvastast kronsteini ja tasandusjalgu
Varuosad ja remonditavus	Varuosad puuduvad; seadet ei saa parandada
Üldine teave	Mõeldud siseruumides kasutamiseks; garantii: 2 aastat

Korduma kippuvad küsimused - LD 174201 ECG

Mis on maksimaalne teleri suurus, mis sobib LD 174201 TV alusele?

Alus toetab kuni 55 tolli suuruseid telereid ja maksimaalset kaalu 30 kg.

Kas selle TV aluse kokkupanek on vajalik?

Jah, alus tarnitakse lahtivõetuna koos kõigi vajalike riistade ja juhendiga. Kokkupanek võtab tavaliselt 30-60 minutit.

Kas TV alusel on kaablihaldus?

Jah, sellel on kaabliväljalõiked ja eemaldatav tagapaneel juhtmete kenasti peitmiseks.

Mis on riiulite kandevõime?

Iga riiul mahutab kuni 10 kg ühtlaselt jaotatuna.

Kas ma saan oma teleri sellele alusele kinnitada ilma seinakinnituseta?

Ei, see on vabaltseisev TV alus; teler asetseb peal. Eraldi seinakinnitus pole vajalik.

Mis materjalist alus on valmistatud?

See on valmistatud töödeldud puidust melamiinkattega vastupidavuse ja lihtsa puhastamise tagamiseks.

Kas alusega on kaasas ümberpööramisvastane turvarihm?

Jah, see sisaldab ümberpööramisvastast kronsteini ja tasandusjalgu juhusliku ümberpööramise vältimiseks.

Mis on aluse mõõtmed?

Üldmõõtmed on 1400 mm lai, 600 mm sügav ja 450 mm kõrge.

Kas alus sobib 65-tollisele telerile?

Seda ei soovitata; maksimaalne teleri suurus on 55 tolli, et tagada stabiilsus ja õige tugi.

Kuidas ma puhastan TV alust?

Tolmupühkimiseks kasutage pehmet kuiva lappi. Plekkide korral niisutage kergelt veega ja seebiga, seejärel kuivatage kohe. Vältige tugevaid kemikaale.

KASUTUSJUHEND LD 174201 ECG

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks!

Seinakinnituse nõuetekohaseks paigaldamiseks pöörduge palun kogemustega spetsialisti poole. Enne seinakinnituse paigaldamist kontrollige üle paigalduskomplekti sisu ning puuduvate või defektsete komponentide korral pöörduge oma müüja poole. Ärge kasutage defektseid komponente! Kasutage seinakinnitust ainult vastavalt tootja poolt määratletud kasutuseesmärgile. Enne paigaldamist veenduge, et sein on võimeline seinakinnitust kandma (eelkõige kaalu silmas pidades). Veenduge samuti, et paigalduskohas ei ole seina taga toitejuhtmeid, vee- või gaasitorusid või muid kommunikatsioone. Jätke teleri ja seina vahele kindlaksmääratud vahe (sõltuvalt telerimudelist). Paigaldage seinakinnitus ohutusse kohta, kus see ei kujuta kellelegi ohtu. Pärast seinakinnituse ja lameda ekraaniga teleri kinnitamist veenduge, et stabiilsuse ja ohutus on piisavad. Teostage seda kontrollimist regulaarselt, iga 2 kuu järel.

Konstruktsioon on ettenähtud paigaldamiseks puidust risttugedele või tugevale betoonseinale. Enne paigaldamist veenduge, et paigalduspind on piisava kandevõimega teleri ja seinakinnituse kandmiseks. Ärge kunagi ületage hoidiku maksimaalselt lubatud koormust, 25 kg koos kaablitega. See toode ettenähtud kasutamiseks ainult koduses majapidamises. Toote kasutamine välistingimustes võib põhjustada toote kahjustamise või vigastuse.

Tootja ei vastuta seinakinnituse mittenõuetekohasest paigaldamisest tingitud seadmete kahjustamise ja tervisekahjustuste eest.

1. Enne paigaldamist tutvuge köikide juhistega. Paigaldamisega seotud kahtluste korral pöörduge kogemustega spetsialisti poole.
2. Sein või pind, millele kinnitatakse seinakinnitus, peab olema piisava kandevõimega seinakinnituse ja teleri kogu kaalu talumiseks. Vastasel juhul on vaja paigaldada lisakinnitus.

3. Paigaldamiseks on vaja vähemalt kahte inimest, mehhaanilist tuge ja sobivad tööriistu. Vastasel juhul võib paigaldamine põhjustada vara kahjustamist ja tõsiseid või surmavaid vigastusi.

4. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.

5. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!
6. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.
7. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!

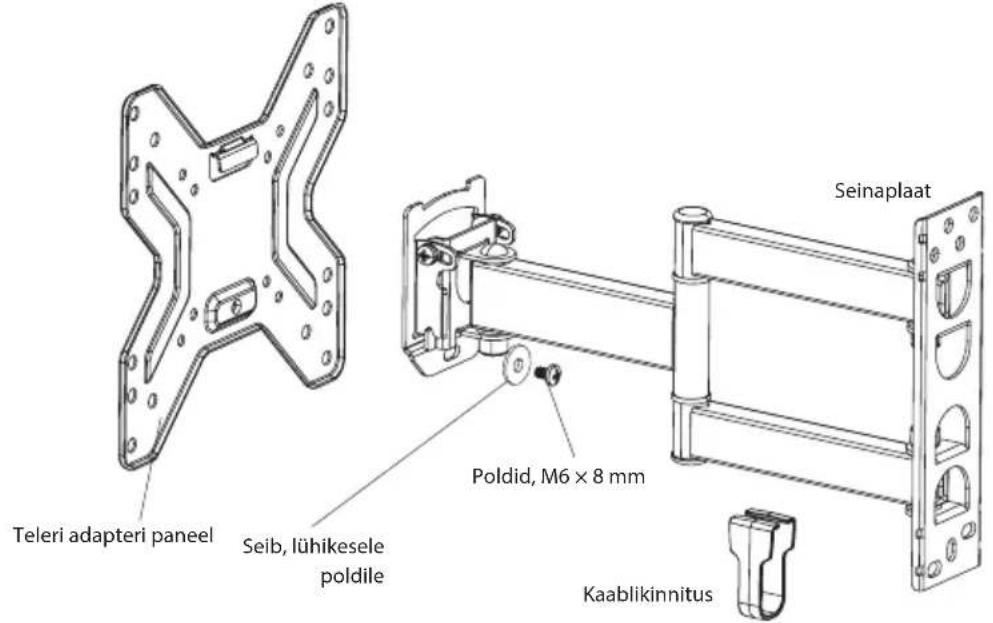

KIRJELDUS

Paigalduskomplekt

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Identifitseerimine Komponendid Kirjeldus
A1 4 Poldid,	M4 × 20 mm
A2 4 Poldid,	M5 × 20 mm
A3 4 Poldid,	M6 × 20 mm
A4 4 Poldid,	M8 × 20 mm
A5 4 Seib
A6 4 Poltide seib
B1 3 Pikk polt
B2 3 Tüübel
B3 3 Seib, pikale poldile
C1 1 Magnetiline tase

KOKKUPANEK

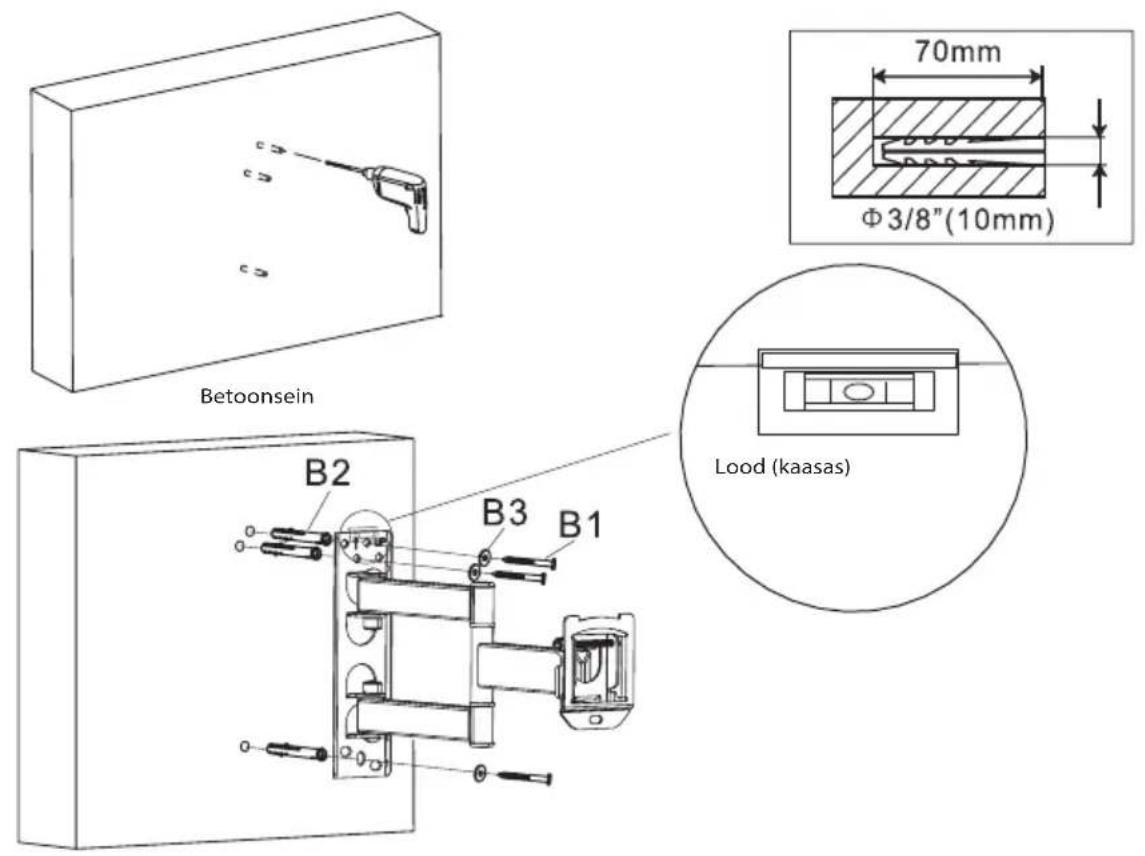

1A – Paigaldamine betoonseinale

Asetage seinaplaat seinale, joondage ning kasutage seda mallina kolme ava märgistamiseks. Puurige 70 mm sügavusega ja 10 mm läbimööduga avad. Sisestage avadesse kolm tüüblit (B2) ning kinnitage seinaplaat seinale pikkade kruvide (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

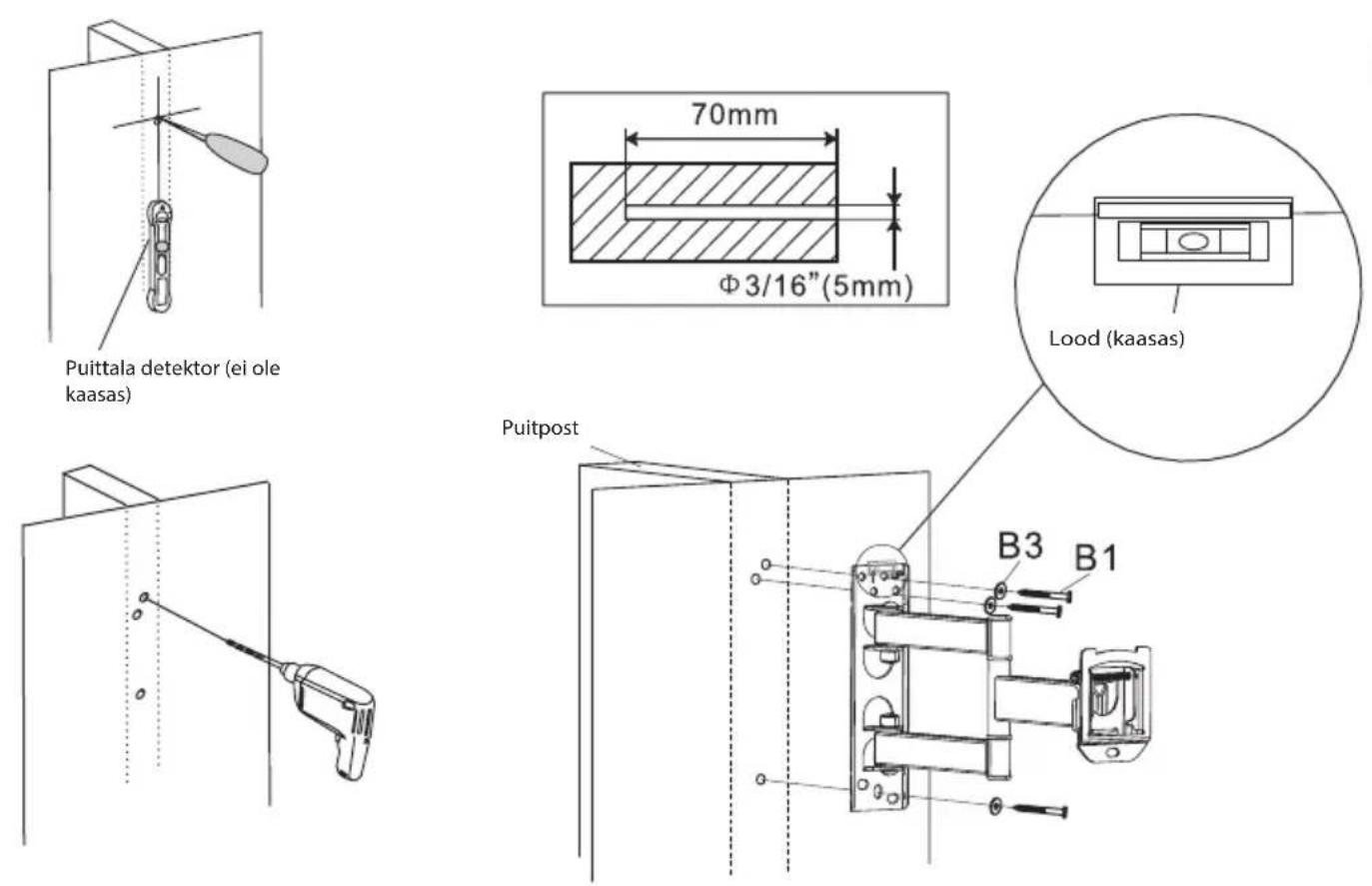

1B – Paigaldamine puittaladele

Kasutage mallina seinaplaati. Veenduge, et see on loodis, märgistage puidust posti keskele paigaldusavad. Puurige 70 mm sügavusega ja 5 mm läbimööduga avad. Asetage seinapaneel horisontaalselt ning kinnitage seinale kolme pika poldi (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

2A - Lameda tagaosaga telerile teleriadapteri kinnitamine

Kontrollige, mitu paigaldusava on Teie teleri tagaküljel. Valige oma telerile sobivad poldid. Eemaldage teleri adapteri plaat seineplaadilt ja kinnitage see teleri külge nelja kruvi (A1–A4), puksiga (A5) ja seibiga (A6). Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Kui teie teleri taga olevad avad on liiga lühikesed ja ükski kaasasolev kruvi ei sobi nendega, siis kasutage mistahes muid sobivad kruvisid.

2B - Kumera tagaosaga telerile teleriadapteri kinnitamine

Kontrollige, mitu paigaldusava on Teie teleri tagaküljel. Valige oma telerile sobivad poldid. Eemaldage teleri adapteri plaat seineplaadilt ja kinnitage see teleri külge nelja kruvi (A1–A4), puksiga (A5) ja seibiga (A6). Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Kui teie teleri taga olevad avad on liiga lühikesed ja ükski kaasasolev kruvi ei sobi nendega, siis kasutage mistahes muid sobivad kruvisid.

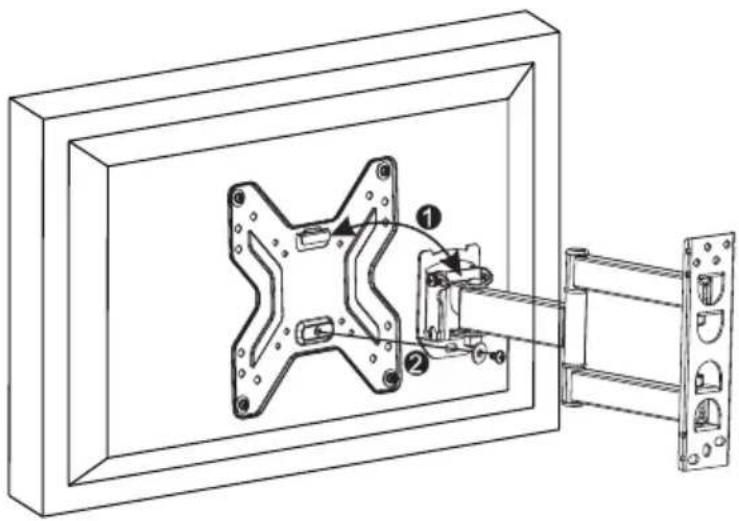

3 - Adapteri paneeli paigaldamine seinaplaadile

Kinnitage adapteri paneel seina hoovale nii, et adapteri äärik asuks seinaplaadi juhikutel. Keerake kinni seinaplaadi siinide polt. Keerake polt kindlalt, kuid mitte liiga tugevasti, kinni.

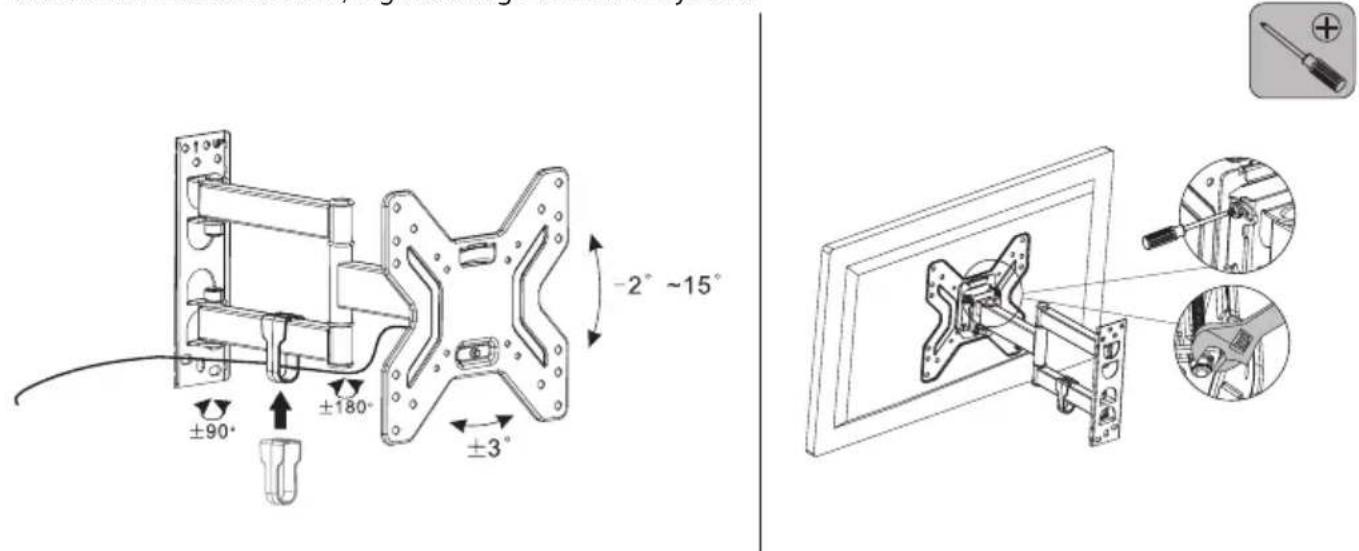

Juhtmestiku saate sisestada kronsteini seinahoova kaabliava kaudu. Pärast kaablite avast läbi vedamist paigaldage kaablitele kaasasolev kaablikinnitus.

Teleri kallutusnurga reguleerimiseks keerake lahti seinahoova plaadi kruvid, nagu on näidatud allpool. Kruvide lahti ja kinni keeramiseks kasutage ristpeaga kruvikeerajat ja mutrivõtit. Pärast soovitud nurga reguleerimist keerake kruvid uuesti kinni, ärge kasutage ülemäärast jõudu.

Paneeli möödud: 17" kuni 42"

Teleri maksimaalne kaal: 25 kg

Ühilduvus: VESA 200×200

edasi/tagasi kallutamine: -2^ kuni +15°

Vertikaaltelje pöörlemine: 2 taset, ±90° ja ±90°

Kaugus seinast: 56–356 mm

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti utiliseerimiskonteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Näidatud sümbol tootel või pakendil tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma tootele nõuetekohase ringlussevõtu. Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

Kasutusjuhend on kättesaadav Internetis www.ecg-electro.eu veebilehel.

Teksti ja tehniliste parameetrite muutmise õigused on kaitstud.
