LD 174201 - Držiak TV ECG - Bezplatný návod na obsluhu

Typ produktu	TV Stojan
Značka	ECG
Model	LD 174201
Celkové rozmery (Š x H x V)	1400 mm x 600 mm x 450 mm
Hmotnosť	25 kg
Maximálna veľkosť TV	55 palcov
Maximálna nosnosť	30 kg
Materiál	Konštrukčné drevo s melamínovou úpravou
Farba	Čierna
Počet políc	2
Správa káblov	Áno, s otvormi a zadným panelom
Vyžaduje montáž	Áno
Napájanie	Žiadne (pasívny stojan)
Hlavné funkcie	Podpora TV, ukladanie mediálnych zariadení, organizácia káblov
Starostlivosť a čistenie	Utierajte mäkkou suchou handričkou; vyhnite sa abrazívnym čistiacim prostriedkom
Bezpečnostné prvky	Obsahuje protišmykový držiak a nastaviteľné nožičky
Náhradné diely a opraviteľnosť	Nie sú k dispozícii náhradné diely; jednotka nie je opraviteľná
Všeobecné informácie	Určené na vnútorné použitie; záruka: 2 roky

Často kladené otázky - LD 174201 ECG

Aká je maximálna veľkosť TV, ktorá sa zmestí na TV stojan LD 174201?

Stojan podporuje TV do 55 palcov a maximálnu hmotnosť 30 kg.

Vyžaduje si tento TV stojan montáž?

Áno, stojan sa dodáva nezmontovaný so všetkým potrebným príslušenstvom a návodom na montáž. Montáž zvyčajne trvá 30-60 minút.

Obsahuje TV stojan správu káblov?

Áno, obsahuje otvory na káble a odnímateľný zadný panel na úhľadné skrytie drôtov.

Aká je nosnosť políc?

Každá polica unesie až 10 kg rovnomerne rozloženého zaťaženia.

Môžem TV namontovať na tento stojan bez nástenného držiaka?

Nie, toto je samostatne stojaci TV stojan; TV je položená na vrchu. Samostatný nástenný držiak nie je potrebný.

Z akých materiálov je stojan vyrobený?

Je vyrobený z konštrukčného dreva s melamínovou úpravou pre odolnosť a ľahké čistenie.

Dodáva sa stojan s bezpečnostným popruhom proti prevráteniu?

Áno, obsahuje protišmykový držiak a nastaviteľné nožičky na zabránenie náhodnému prevráteniu.

Aké sú rozmery stojana?

Celkové rozmery sú 1400 mm na šírku, 600 mm do hĺbky a 450 mm na výšku.

Je stojan vhodný pre 65-palcovú TV?

Neodporúča sa; maximálna veľkosť TV je 55 palcov, aby sa zabezpečila stabilita a správna podpora.

Ako čistiť TV stojan?

Na utieranie prachu použite mäkkú suchú handričku. Pri škvrnách jemne navlhčite vodou a jemným mydlom, potom ihneď vysušte. Vyhnite sa agresívnym chemikáliám.

NÁVOD NA OBSLUHU LD 174201 ECG

Čítajte pozorne a uschovajte na budúcu potrebu!

Pre správnu montáž nástenného držiaka sa obrátte na kvalifikovaného odborníka. Pred inštaláciou nástenného držiaka skontrolujte obsah montážnej súpravy a v prípade chýbajúcich alebo chybných komponentov informujte svojho predajcu. Poškodené súčasti nikdy nepoužívajte!! Nástenný držiak použite len na stanovený účel uvedený výrobcom. Pred inštaláciou si bezpodmienečne overte spôsobilosť steny (predovšetkým kvôli nosnosti). Ďalej sa uistite, že sa v stene v mieste zamýšľanej inštalácie nenachádza el. vedenie, vodovodné, plynové alebo iné potrubie. Dodržujte predpísanú bezpečnú vzdialenosť TV od stien (závisí od modelu TV). Nástenný držiak nainštalujte na bezpečné miesto, na ktorom nemôže spôsobit’ ohrozenie osôb. Po montáži nástenného držiaka a plochej obrazovky preverte dostatočnú stabilitu a bezpečnosť prevádzky. Kontrola by sa mala opakovať v pravidelných intervaloch každé 2 mesiace.

Zariadenie je určené na inštaláciu na drevené priečky alebo pevné betónové steny. Pred inštaláciou sa uistite, že má montážny povrch dostatočnú nosnosť, aby uniesol celkovú hmotnosť televízora a držiaka. Nikdy neprekračujte maximálnu nosnosť držiaka 25 kg vrátane káblov. Tento produkt je určený iba na vnútorné použitie. Vonkajšie použitie môže mať za následok zlyhanie produktu alebo úraz.

Výrobca neručí za škody na zariadení a na zdraví zapríčinené nesprávnym nainštalovaním nástenného držiaka.

1. Pred inštaláciou si pozorne prečítajte všetky pokyny a uistite sa, že ste im dobre porozumeli. V prípade, že si nie ste istí niektorou častou procesu inštalácie, požiadajte o pomoc profesionálneho technika.
2. Stena alebo plocha na upevnenie musia mať dostatočnú nosnosť pre celkovú hmotnosť držiaka a televízora. V opačnom prípade je nutné spevnenie.

3. Inštalácia vyžaduje súčinnosť minimálne dvoch osôb a použitie mechanického zabezpečenia a vhodného náradia. V opačnom prípade môže dôjst’ k poškodeniu majetku alebo vážnemu poraneniu či smrtel'nému úrazu.

4. Dodržujte všetky pokyny a odporúčania týkajúce sa zodpovedajúceho odvetrania a výberu vhodného miesta na upevnenie televízora. Ďalšie informácie pozrite v príručke vášho televízora.

5. Výrobok obsahuje drobné súčasti, ktoré môžu pri vdýchnutí alebo prehltnutí predstavovať riziko udusenia sa. Tieto súčasti držte mimo dosahu detí!

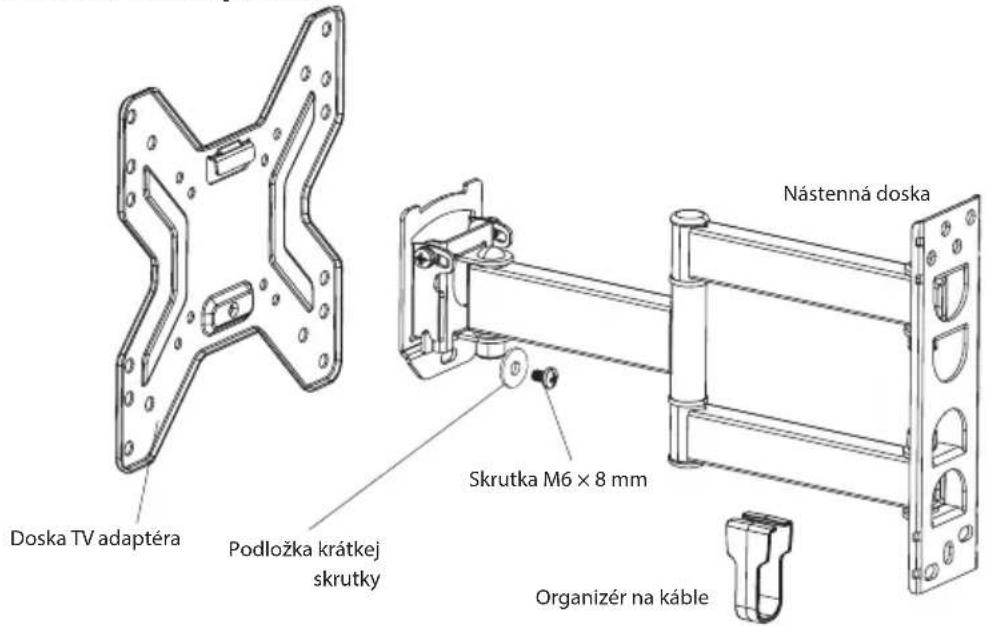

POPIS

Montážna súprava

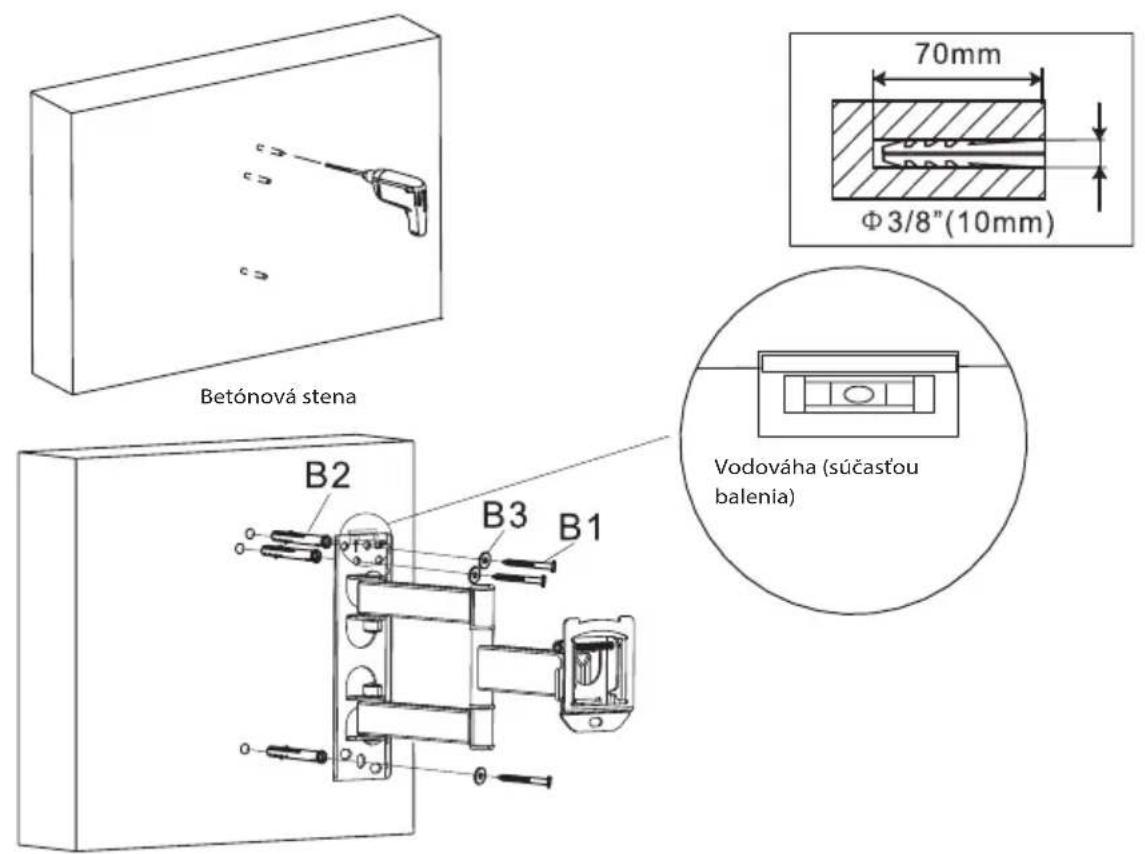

1A – Montáž na betónovú stenu

Nástennú dosku priložte k stene, vyrovnajte do vodorovnej polohy a použite ako šablónu na vyznačenie troch otvorov. Vyvrtajte tri otvory s priemerom 10 mm a híbkou 70 mm. Do otvorov zasuňte tri rozperky (B2) a pripevnite dlhými skrutkami (B1) s podložkami (B3) nástennú dosku k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

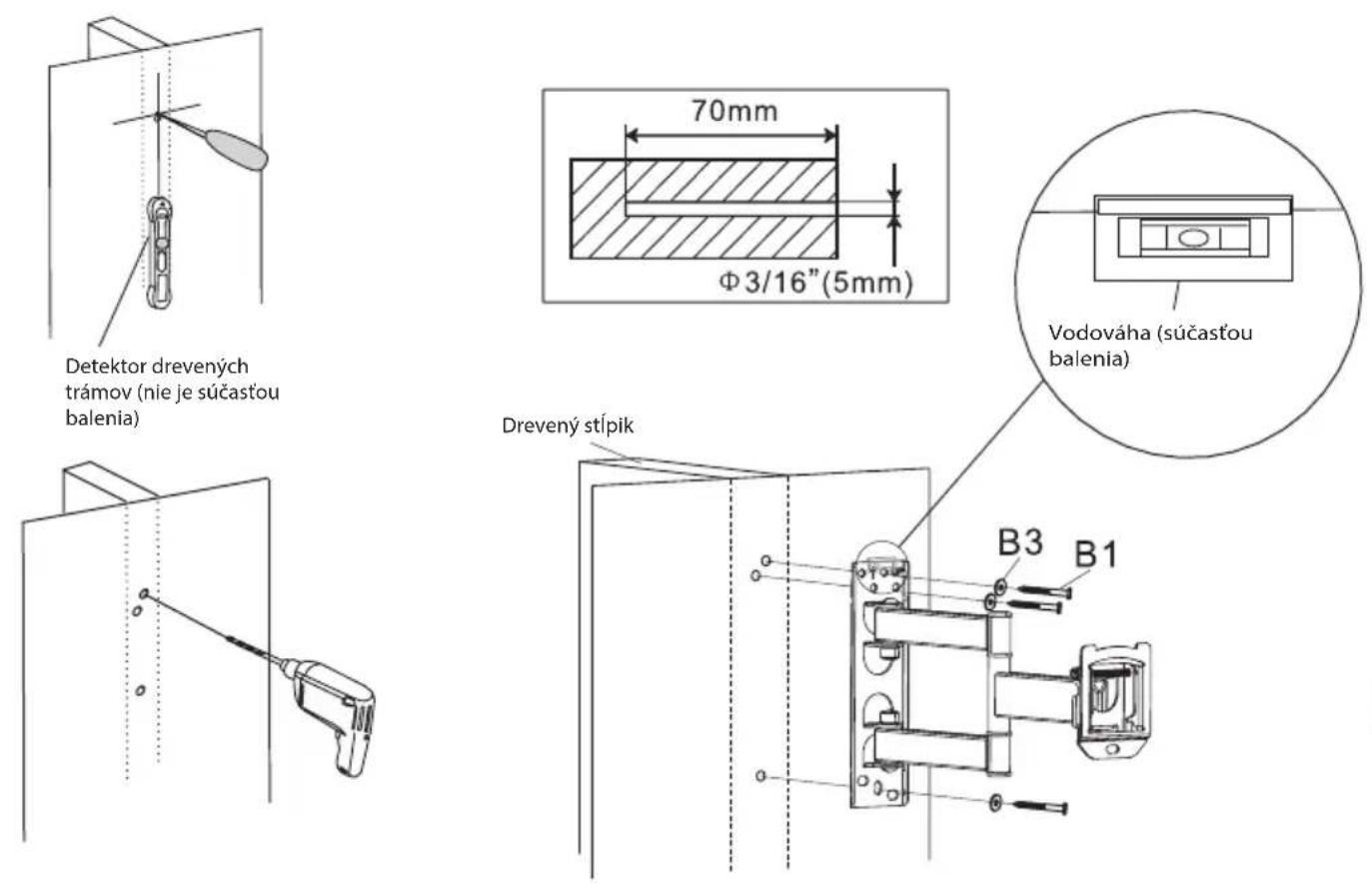

1B – Montáž do drevenej priečky

Nástennú dosku použite ako šablónu. Uistite sa, že je vodorovne, a do dreveného stípika si vyznačte tri montážne otvory. Vyvrtajte tri otvory s priemerom 5 mm a híbkou 70 mm. Priložte vodorovne nástennú dosku a pomocou troch dlhých skrutiek (B1) a podložiek (B3) ju pripevnite k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

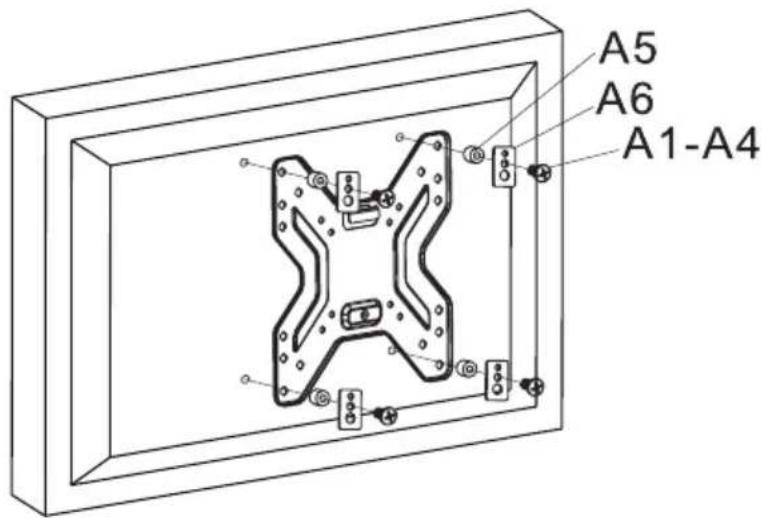

2A – Pripevnenie dosky TV adaptéra k televízoru s plochým chrbtom

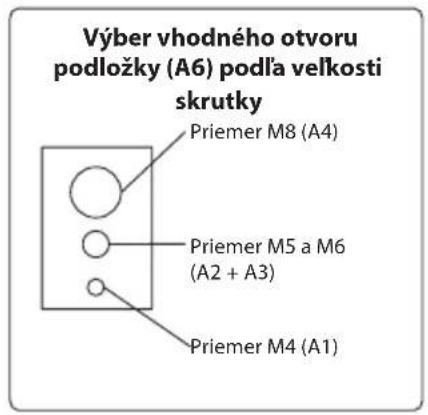

Zistite, ako sú usporiadané montážne otvory na zadnej strane vášho televízora. Vyberte vhodné skrutky pre váš televízor. Dosku TV adaptéra odoberte z nástennej dosky a pripevnite ju k televízoru pomocou štyroch skrutiek (A1–A4), dištančnej vložky (A5) a podložky (A6). Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Ak sú otvory na zadnej strane vášho televízora príliš plytké a žiadna z priložených skrutiek do nich nesedí, použite vhodné skrutky podľa vlastného výberu.

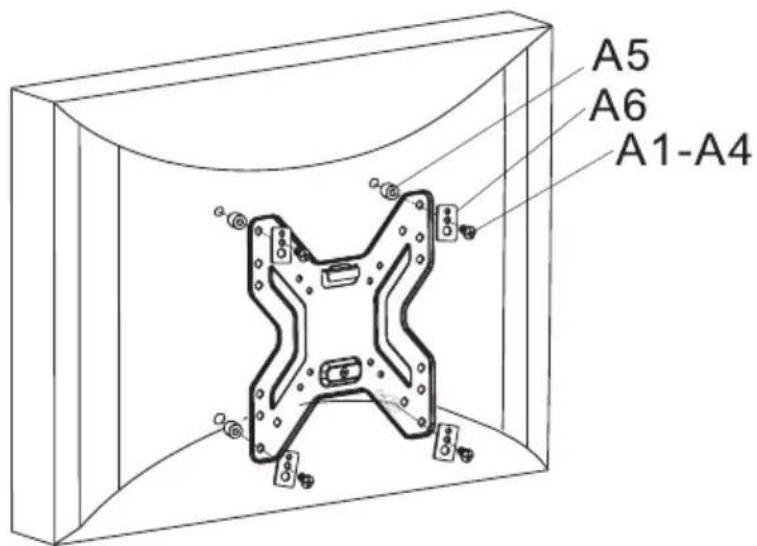

2B – Pripevnenie dosky TV adaptéra k televízoru so zaobleným chrbtom

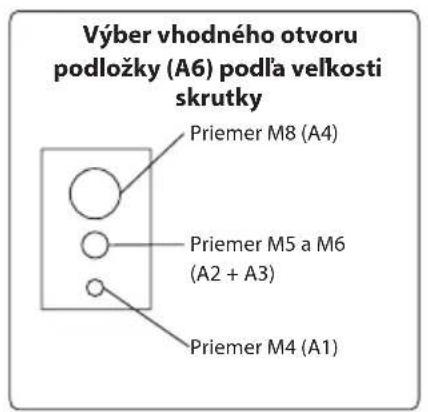

Zistite, ako sú usporiadané montážne otvory na zadnej strane vášho televízora. Vyberte vhodné skrutky pre váš televízor. Dosku TV adaptéra odoberte z nástennej dosky a pripevnite ju k televízoru pomocou štyroch skrutiek (A1–A4), dištančnej vložky (A5) a podložky (A6). Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Ak sú otvory na zadnej strane vášho televízora príliš plytké a žiadna z priložených skrutiek do nich nesedí, použite vhodné skrutky podľa vlastného výberu.

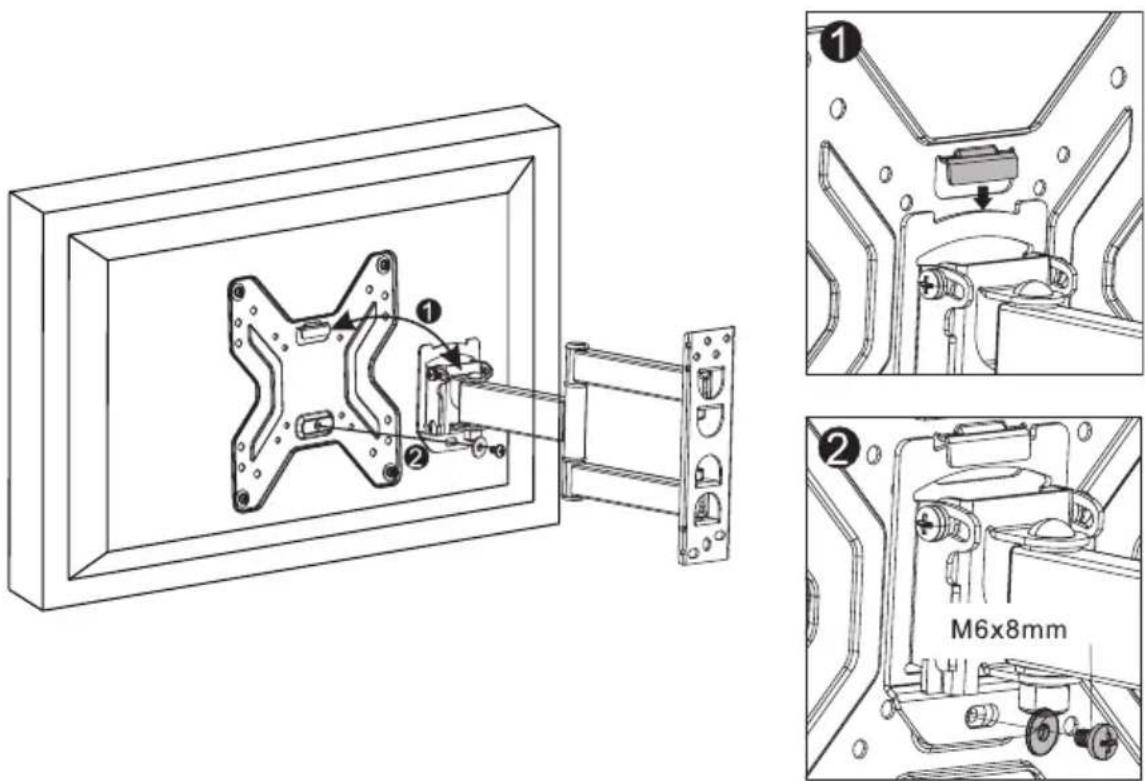

3 – Nasadenie dosky adaptéra k nástennému ramenu

Dosku adaptéra pripevnite k nástennému ramenu tak, že prírubu adaptéra nasuniete do kol'ajníc nástennej dosky. Dotiahnite skrutku M6 na kol'ajnici nástennej dosky. Utiahnite pevne, nie však prílišnou silou.

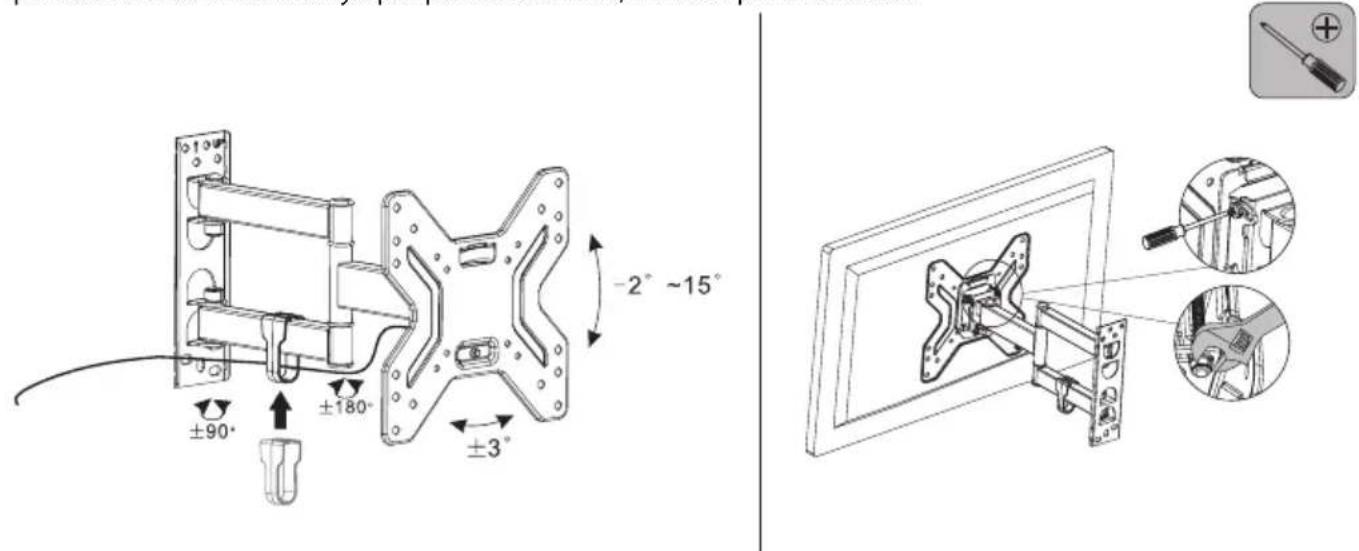

4 – Pretiahnutie káblov, nastavenie uhla náklonu a dotiahnutie

Kabeláž môžete prestrčiť otvorom na káble na nástennom ramene držiaka. Po pretiahnutí káblov na otvor nasadťe priložený organizér na káble.

Povolením skrutiek na doske nástenného ramena môžete nastavit uhol náklonu televízora, pozrite obrázok nižšie. Skrutky povolujte a utahujte pomocou krížového skrutkovača a francúzskeho klúča. Po nastavení požadovaného uhla skrutky opat pevne utiahnite, nie však prílišnou silou.

TECHNICKÉ ÚDAJE

Baliaci papier a vlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecúška, plastové diely – do zberných kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Vyobrazený symbol na produkte alebo na obale znamená, že s produktom by sa nemalo nakladať ako s domovým odpadom. Produkt odovzdajte na miesto určené na recykláciu. Správnou likvidáciou produktu zabránite negatívnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili.
