NÁVOD K OBSLUZE LD 174201 ECG
Čtěte pozorně a uschovejte pro budoucí potřebu!
Pro správnou montáž nástěnného držáku se obratte na kvalifikovaného odborníka. Předinstalacínástěnnéhodržákuzkontrolujteobsah montážního setu a v případě chybějících nebo vadných komponent informujte svého prodejce. Poškozené součásti nikdy nepoužívejte!! Nástěnný držák použijte jen pro stanovený účel uvedený výrobcem. Před instalací si bezpodmínečně ověřte způsobilost zdi (především kvůli nosnosti). Dále se ujistěte, že se ve zdi v místě zamýšlené instalace nenachází el. vedení, vodovodní, plynové nebo jiné potrubí. Dodržujte předepsanou bezpečnou vzdálenost TV od zdí (závisí na modelu TV). Nástěnný držák nainstalujte na bezpečné místo, na kterém nemůže způsobit ohrožení osob. Po montáži nástěnného držáku a ploché obrazovky prověřte dostatečnou stabilitu a bezpečnost provozu. Kontrola by se měla opakovat v pravidelných intervalech každé 2 měsíce.
Zařízení je určeno k instalaci na dřevěné příčky nebo pevné betonové zdi. Před instalací se ujistěte, že má montážní povrch dostatečnou nosnost, aby unesl celkovou hmotnost televizoru a držáku. Nikdy nepřekračujte maximální nosnost držáku 25 kg včetně kabelů.
Tento produkt je určen pouze pro vnitřní použití. Venkovní použití může mít za následek selhání produktu nebo úraz.
Výrobce neručí za škody na zařízení a na zdraví zapříčiněné nesprávným nainstalováním nástěnného držáku.
- Před instalací si pozorně přečtěte veškeré pokyny a ujistěte se, že jste jim dobře porozuměli. V případě, že si nejste jisti některou částí procesu instalace, požádejte o pomoc profesionálního technika.
- Stěna nebo plocha pro upevnění musí mít dostatečnou nosnost pro celkovou hmotnost držáku a televizoru. V opačném případě je nutné provést zpevnění.
-
Instalace vyžaduje součinnost minimálně dvou osob a použití mechanického zabezpečení a vhodného nářadí. V opačném případě může dojít k poškození majetku nebo vážnému poranění či smrtelnému úrazu.
-
Dodržujte všechny pokyny a doporučení týkající se odpovídajícího odvětrání a výběru vhodného místa pro upevnění televizoru. Další informace viz příručka vašeho televizoru.
- Výrobek obsahuje drobné součásti, které mohou při vdechnutí nebo polknutí představovat riziko udušení. Tyto součásti držte mimo dosah dětí!
POPIS
Montážní sada
A1
A2
A3
A4
A5
A6
B1 B2 B3
C1
| Označení Ks Popis | |
| A1 4 Šroub M4 × 20 mm | |
| A2 4 Šroub M5 × 20 mm | |
| A3 4 Šroub M6 × 20 mm | |
| A4 4 Šroub M8 × 20 mm | |
| A5 4 Distanční vložka | |
| A6 4 Podložka šroubů | |
| B1 3 Dlouhý šroub | |
| B2 3 Hmoždinka | |
| B3 3 Podložka dlouhého šroubu | |
| C1 1 Magnetická vodováha | |
MONTÁŽ

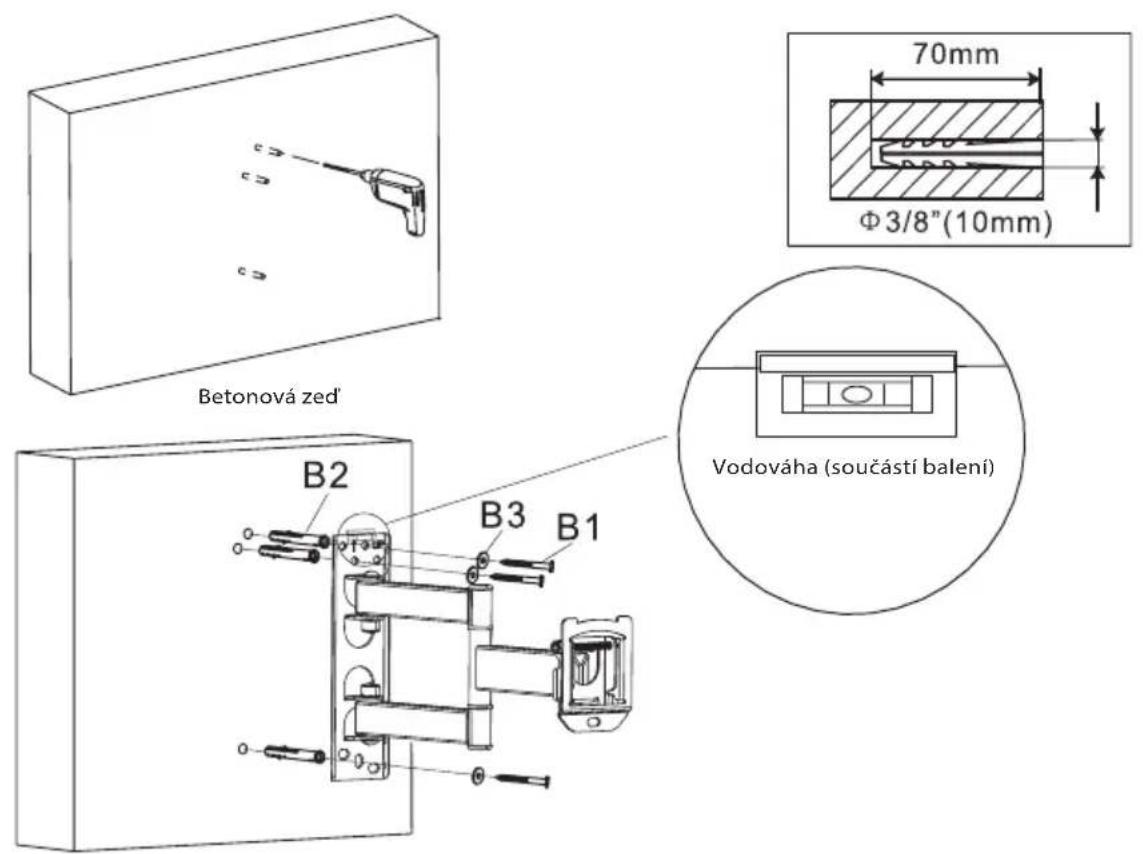

1A – Montáž na betonovou zed'
Nástěnnou desku přiložte ke zdi, vyrovnejte do vodorovné polohy a použijte jako šablonu k vyznačení třech otvorů. Vyvrtejte tři otvory o průměru 10 mm a hloubce 70 mm. Do otvorů zasuňte tři hmoždinky (B2) a připevněte dlouhými šrouby (B1) s podložkami (B3) nástěnnou desku ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

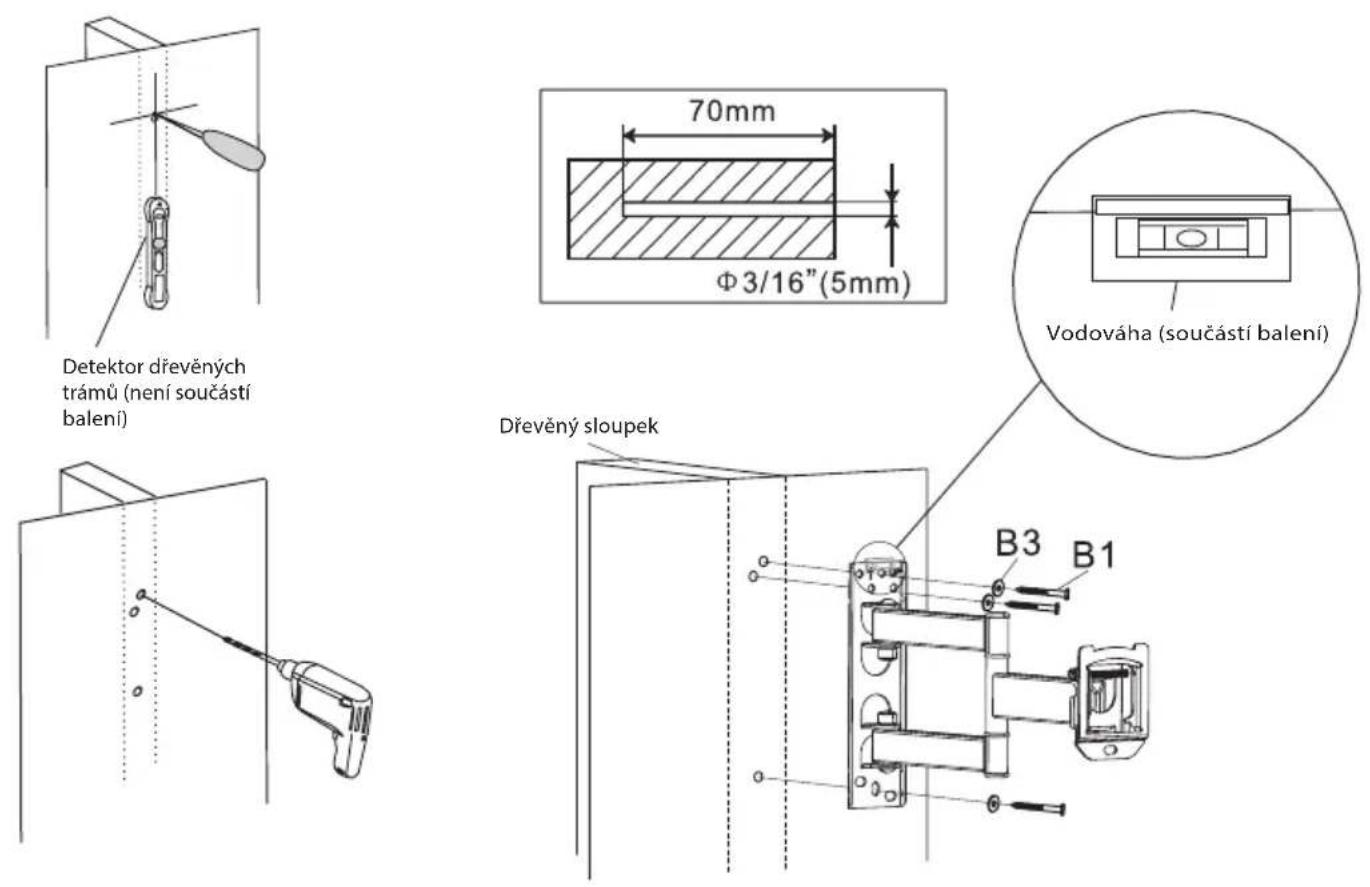

1B – Montáž do dřevěné příčky
Nástěnnou desku použijte jako šablonu. Ujistěte se, že je vodorovně, a do dřevěného sloupku si vyznačte tři montážní otvory. Vyvrtejte tři otvory o průměru 5 mm a hloubce 70 mm. Přiložte vodorovně nástěnnou desku a pomocí tří dlouhých šroubů (B1) a podložek (B3) ji připevněte ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

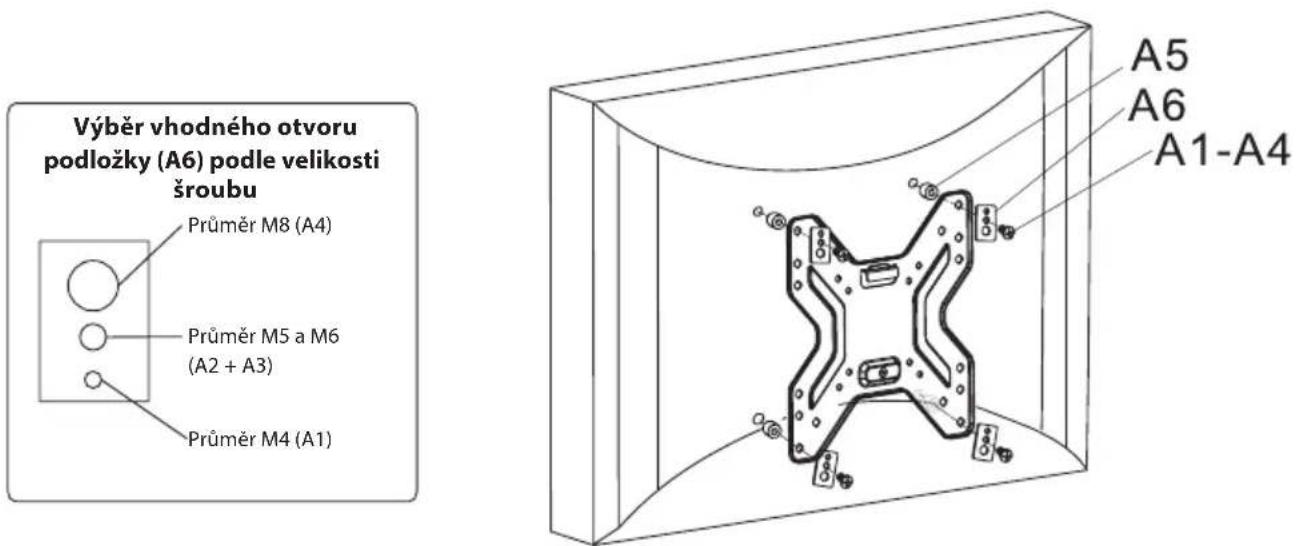

2A – Připevnění desky TV adaptéru k televizoru s plochými zády

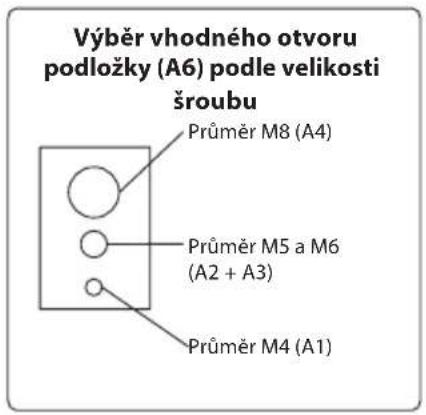

Zjistěte, jak jsou uspořádány montážní otvory na zadní straně vašeho televizoru. Vyberte vhodné šrouby pro váš televizor. Desku TV adaptéru sejměte z nástěnné desky a připevněte ji k televizoru pomocí čtyřech šroubů (A1–A4), distanční vložky (A5) a podložky (A6). Šrouby utáhněte pevně, ne však přílišnou silou.
Upozornění: Pokud jsou otvory na zadní straně vašeho televizoru příliš mělké a žádný z přiložených šroubů do nich nesedí, použijte vhodné šrouby dle vlastního výběru.

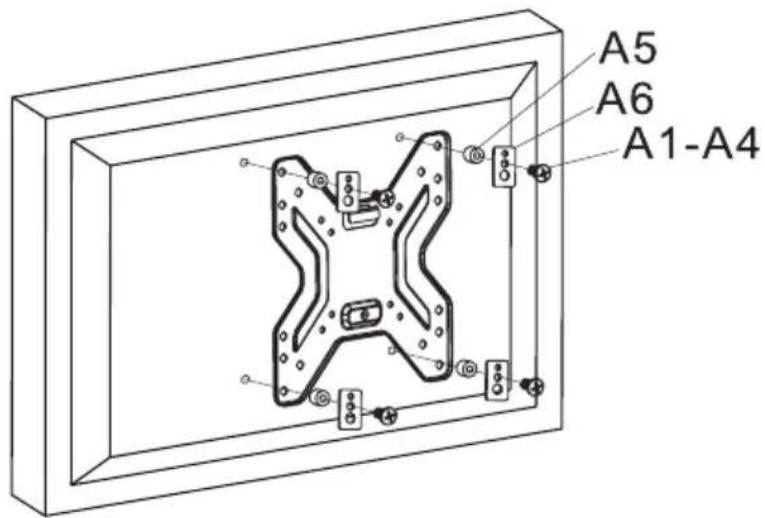

2B – Připevnění desky TV adaptéru k televizoru s kulatými zády
Zjistěte, jak jsou uspořádány montážní otvory na zadní straně vašeho televizoru. Vyberte vhodné šrouby pro váš televizor. Desku TV adaptéru sejměte z nástěnné desky a připevněte ji k televizoru pomocí čtyřech šroubů (A1–A4), distanční vložky (A5) a podložky (A6). Šrouby utáhněte pevně, ne však přílišnou silou.
Upozornění: Pokud jsou otvory na zadní straně vašeho televizoru příliš mělké a žádný z přiložených šroubů do nich nesedí, použijte vhodné šrouby dle vlastního výběru.

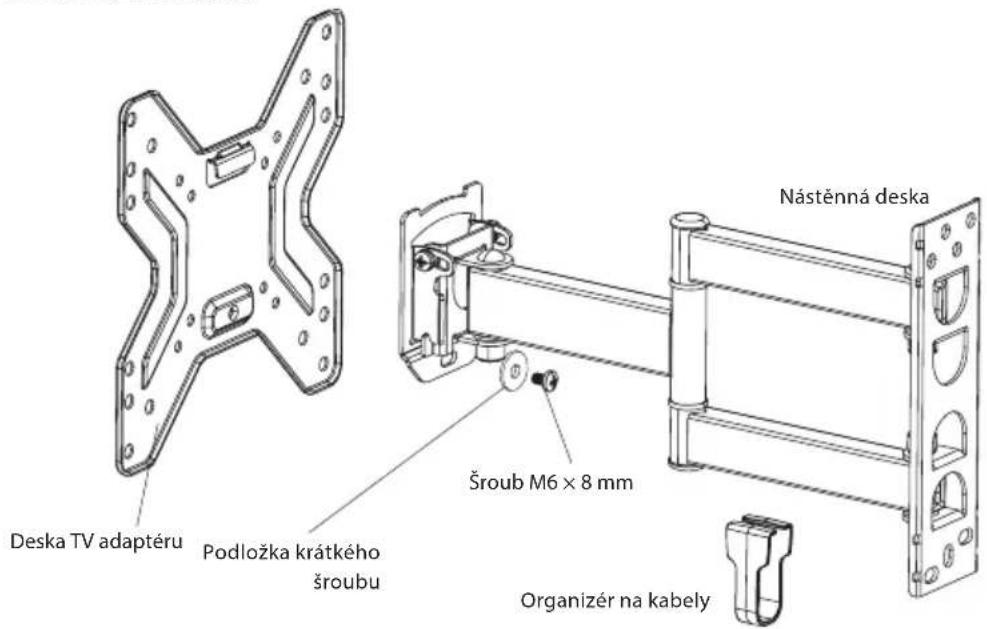

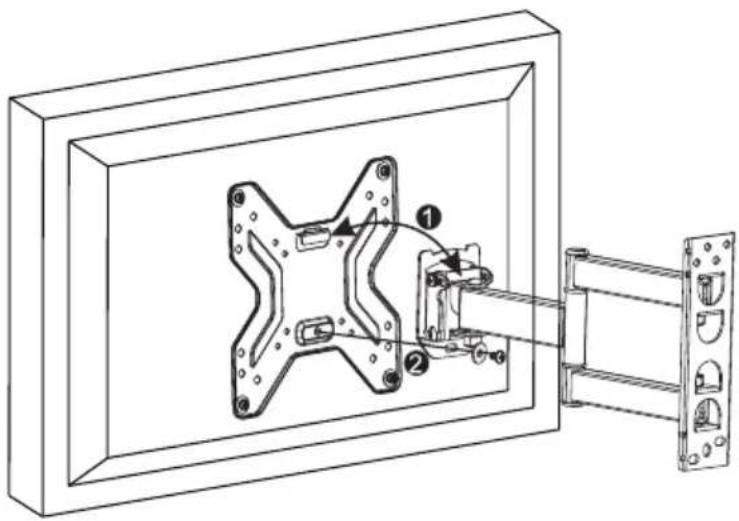

3 – Nasazení desky adaptéru k nástěnnému ramenu
Desku adaptéru připevněte k nástěnnému ramenu tak, že přírubu adaptéru nasunete do kolejnic nástěnné desky. Dotáhněte šroub M6 na kolejnici nástěnné desky. Utáhněte pevně, ne však přílišnou silou.
4 – Protažení kabelů, nastavení úhlu náklonu a dotažení
Kabeláž můžete prostrčit otvorem na kabely na nástěnném rameni držáku. Po protožení kabelů na otvor nasadte přiložený organizér na kabely.

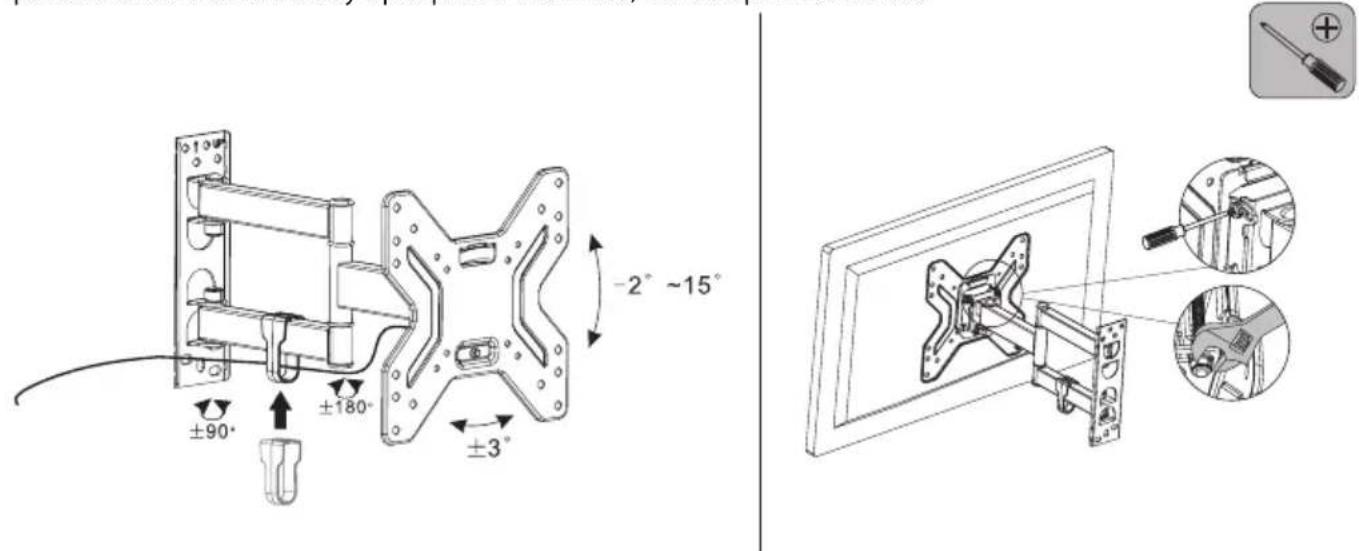

Povolením šroubů na desce nástěnného ramene můžete nastavit úhel náklonu televizoru, viz obrázek níže. Šrouby povolujte a utahujte pomocí křížového šroubováku a francouzského klíče. Po nastavení požadovaného úhlu šrouby opět pevně utáhněte, ne však přílišnou silou.
Úhlopříčka obrazovky: 17" až 42"
Maximální nosnost: 25 kg
Kompatibilita: VESA 200×200
Naklánění dopředu/dozadu: -2° až +15°
Otáčení kolem svislé osy: 2 stupně, ±90° a ±90°
Odstup od zdi: 56-356 mm
VYUŽITÍ A LIKVIDACE ODPADU
Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.
LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI
Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.
Návod k obsluze je k dispozici na webových stránkách www.ecg-electro.eu.
Změna textu a technických parametrů vyhrazena.
08/05
