LD 174201 - Nosilec TV ECG - Brezplačna navodila za uporabo

Vrsta izdelka	TV stojalo
Znamka	ECG
Model	LD 174201
Skupne mere (Š x G x V)	1400 mm x 600 mm x 450 mm
Teža	25 kg
Največja velikost TV	55 palcev
Največja nosilnost	30 kg
Material	Inženirski les z melaminsko prevleko
Barva	Črna
Število polic	2
Upravljanje kablov	Da, z izrezi in zadnjo ploščo
Potrebna montaža	Da
Napajanje	Brez (pasivno stojalo)
Glavne funkcije	Podpora TV, shranjevanje medijskih naprav, organizacija kablov
Nega in čiščenje	Obrišite z mehko, suho krpo; izogibajte se abrazivnim čistilom
Varnostne funkcije	Vključuje protiprevrnitveni nosilec in izravnalne nogice
Nadomestni deli in popravljivost	Nadomestni deli niso na voljo; enota ni popravljiva
Splošne informacije	Namenjeno za notranjo uporabo; garancija: 2 leti

Pogosto zastavljena vprašanja - LD 174201 ECG

Kakšna je največja velikost TV, ki ustreza TV stojalu LD 174201?

Stojalo podpira TV do 55 palcev in največjo težo 30 kg.

Ali je za to TV stojalo potrebna montaža?

Da, stojalo pride nesestavljeno z vsem potrebnim orodjem in navodili. Montaža običajno traja 30-60 minut.

Ali TV stojalo vključuje upravljanje kablov?

Da, ima izreze za kable in odstranljivo zadnjo ploščo za lepo skrivanje žic.

Kakšna je nosilnost polic?

Vsaka polica lahko prenese do 10 kg enakomerno porazdeljene teže.

Ali lahko TV namestim na to stojalo brez stenskega nosilca?

Ne, to je samostoječe TV stojalo; TV stoji na vrhu. Ločen stenski nosilec ni potreben.

Iz katerih materialov je stojalo izdelano?

Izdelano je iz inženirskega lesa z melaminsko prevleko za vzdržljivost in enostavno čiščenje.

Ali je stojalo opremljeno z varnostnim trakom proti prevrnitvi?

Da, vključuje protiprevrnitveni nosilec in izravnalne nogice za preprečevanje nenamernega prevračanja.

Kakšne so mere stojala?

Skupne mere so 1400 mm širine, 600 mm globine in 450 mm višine.

Ali je stojalo primerno za 65-palčni TV?

Ni priporočljivo; največja velikost TV je 55 palcev za zagotovitev stabilnosti in ustrezne podpore.

Kako čistim TV stojalo?

Za prah uporabite mehko, suho krpo. Za madeže rahlo navlažite z vodo in blagim milom, nato takoj posušite. Izogibajte se ostrim kemikalijam.

NAVODILA ZA UPORABO LD 174201 ECG

Pazljivo preberite in shranite za morebitno kasnejšo uporabo!

Za pravilno montažo stenskega nosilca kontaktirajte pooblaščenega strokovnjaka. Pred inštalacijo stenskega nosilca preverite vsebino montažnega kompleta in v primeru, da ugotovite manjkajoče ali poškodovane dele, obvestite o tem svojega prodajalca. Poškodovanih delov nikoli ne uporabljajte! Stenski nosilec uporabljajte le za tiste namene, ki jih je določil proizvajalec. Pred inštalacijo nujno preverite zmožnost stene (predvsem zaradi nosilnosti). Prav tako se prepričajte, da se v delu stene, kjer nameravate izvesti montažo, ne nahaja el. napeljava, vodovodne, plinske ali druge cevi. Upoštevajte predpisano varnostno razdaljo TV od stene (odvisno od modela TV). Inštalacijo stenskega nosilca izvedite na varnem mestu, kjer ni nevarnost za osebe. Po montaži stenskega nosilca in ravnega zaslona preverite zadostno stabilnost in varnost delovanja. Takšno kontrolo izvajajte v rednih intervalih vsaka dva meseca.

Naprava je namenjena za inštalacijo na lesene letve ali fiksno betonsko steno. Pred inštalacijo se prepričajte, da je nosilna kapaciteta montažne površine zadostna, da lahko nese skupno težo televizorja in nosilca. Nikoli ne presezite maksimalne nosilnosti nosilca, tj. 25 kg vključno s kabli.

Ta izdelek je namenjen le za uporabo v interjerjih. Uporaba zunaj lahko povzroči nefunkcionalnost izdelka ali telesno poškodbo.

Proizvajalec ne jamči za škode na napravi in za zdravje, ki bi ga povzročil nepravilno nainštaliran stenski nosilec.

1. Pred inštalacijo pozorno preberite vse napotke in se prepričajte, da ste jih dobro razumeli. V primeru, da niste prepričani v katerikoli del postopka inštalacije, zaprosite za pomoč profesionalnega tehnika.
2. Stena ali površina za pritrditev mora imeti zadostno nosilnost za skupno težo nosilca in televizorja. Če temu ni tako, poskrbite za utrditev.

3. Inštalacija zahteva sodelovanje vsaj dveh oseb in uporabo mehanske zaščite ter primernega orodja. Če temu ni tako, lahko pride do poškodbe predmetov, hude telesne poškodbe ali celo smrtne poškodbe.

4. Upoštevajte vse napotke in priporočila, ki se nanašajo na primerno prezračevanje in izbiro primernega prostora za pritrditev televizorja. Podrobnejše informacije najdete v priročniku vašega televizorja.

5. Izdelek vsebuje fine delce, ki lahko v primeru, da se vdihnejo ali pogoltnejo, predstavljajo tveganje zadušitve. Ti delci naj se nahajajo izven dosege otrok!

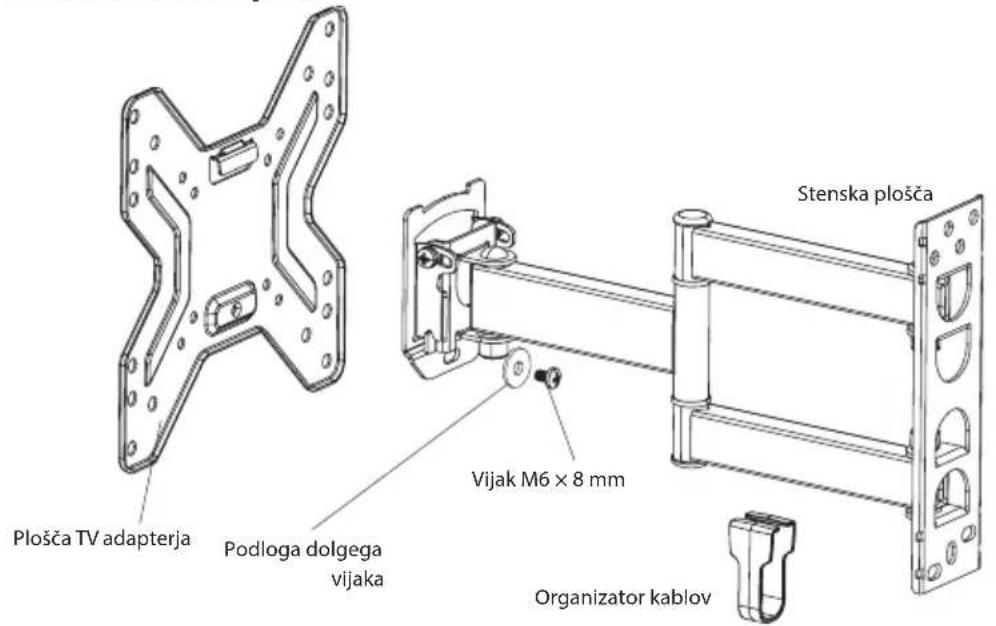

OPIS

Montažni komplet

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Oznaka Kom Opis
A1 4 Vijak M4 × 20	mm
A2 4 Vijak M5 × 20	mm
A3 4 Vijak M6 × 20	mm
A4 4 Vijak M8 × 20	mm
A5 4 Distančnik
A6 4 Podložka vijakov
B1 3 Dolg vijak
B2 3 Čep
B3 3 Čep dolgega	vijaka
C1 1 Magnetska vodna tehtnica

MONTAŽA

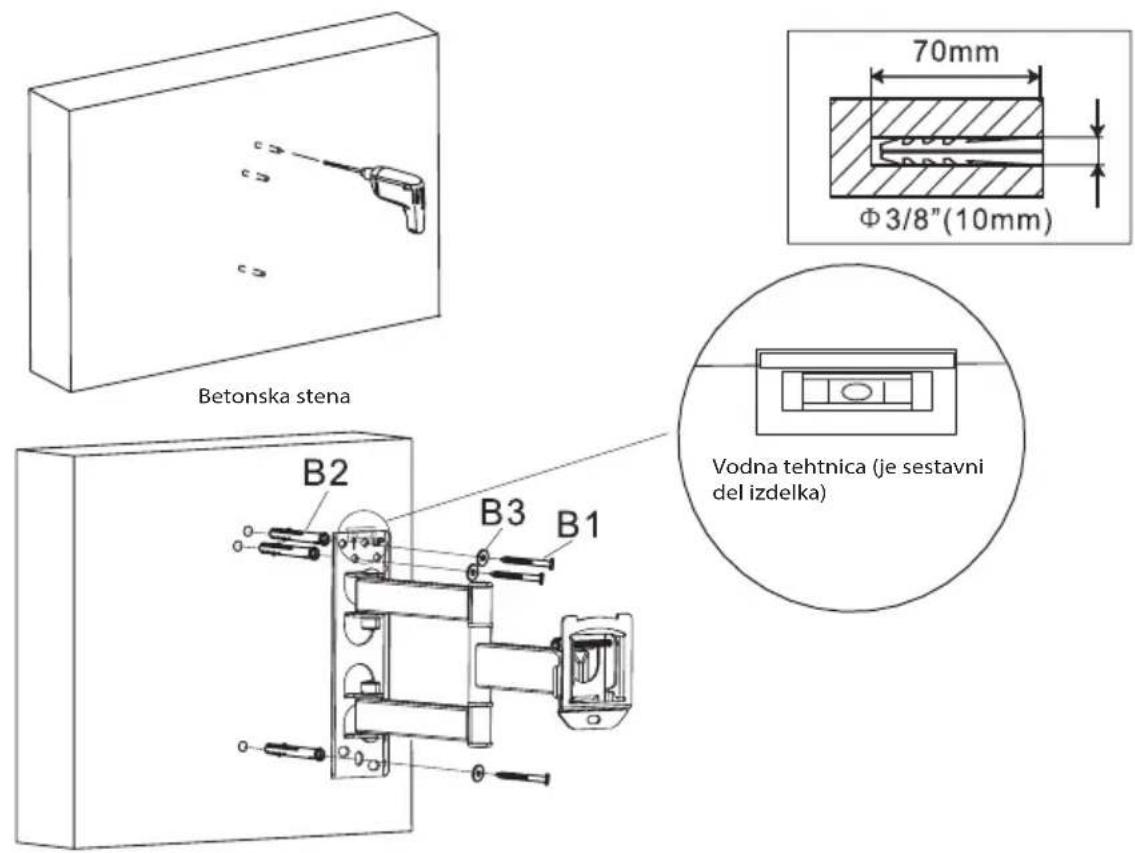

1A – Montaža na betonsko steno

Stensko ploščo priložite k steni, izravnajte jo v vodoravno lego in uporabite kot šablono za označitev treh odprtin. Izvrtajte tri odprtine s premerom 10 mm in globino 70 mm. V odprtine porinite tri čepe (B2) in pritrdite stensko ploščo z dolgimi vijaki (B1) s podložkami (B3) k steni. Vijake trdno privijte, vendar pa ne premočno.

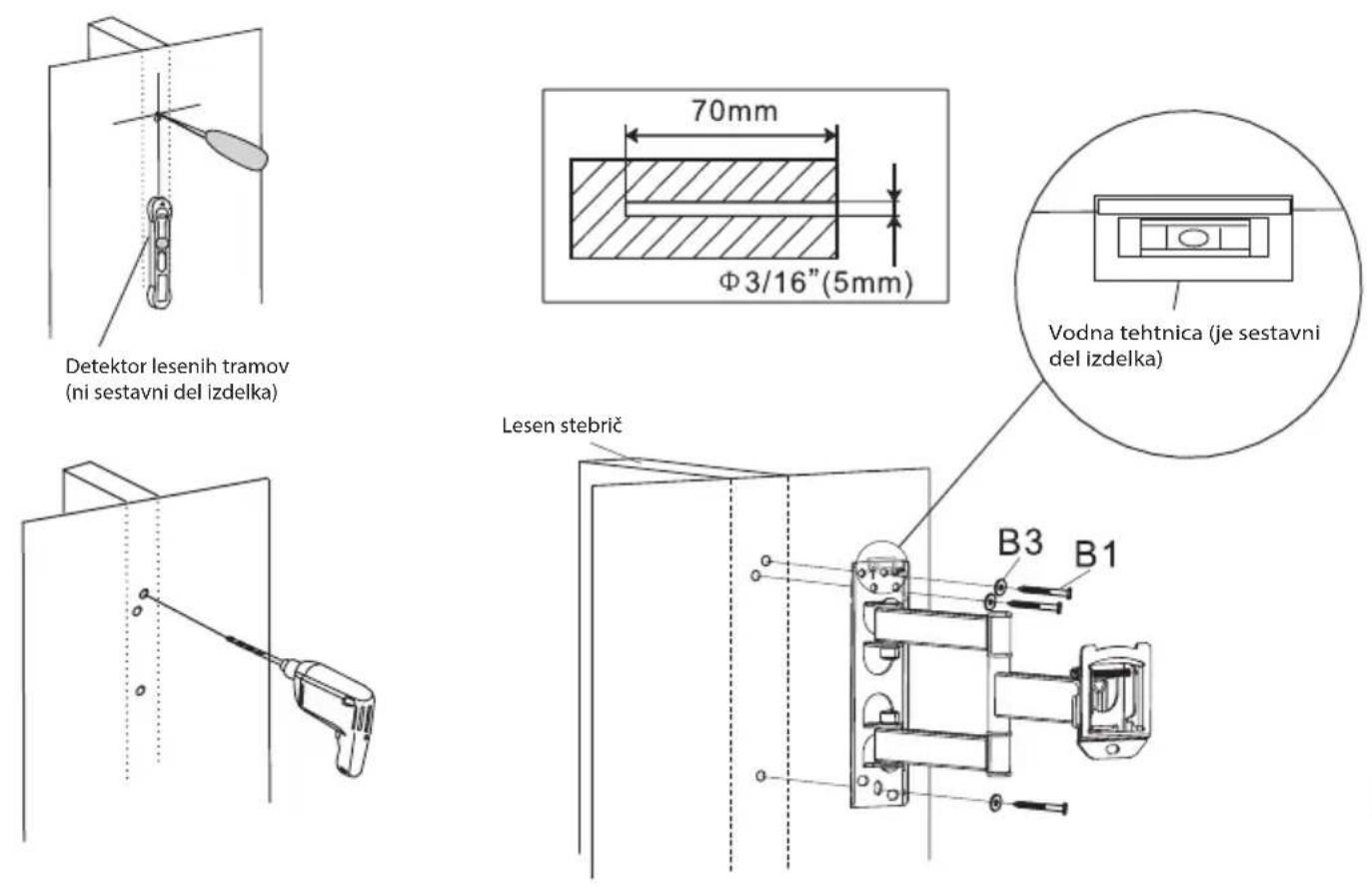

Stensko ploščo uporabite kot šablono. Prepričajte se, da se nahaja v vodoravni legi in v lesen stebrič označite tri montažne odprtine. Izvrtajte tri odprtine s premerom 5 mm in globino 70 mm. Priložite vodoravno stensko ploščo in jo s pomočjo treh dolgih vijakov (B1) in podložk (B3) pritrdite k steni. Vijake trdno privijte, vendar pa ne premočno.

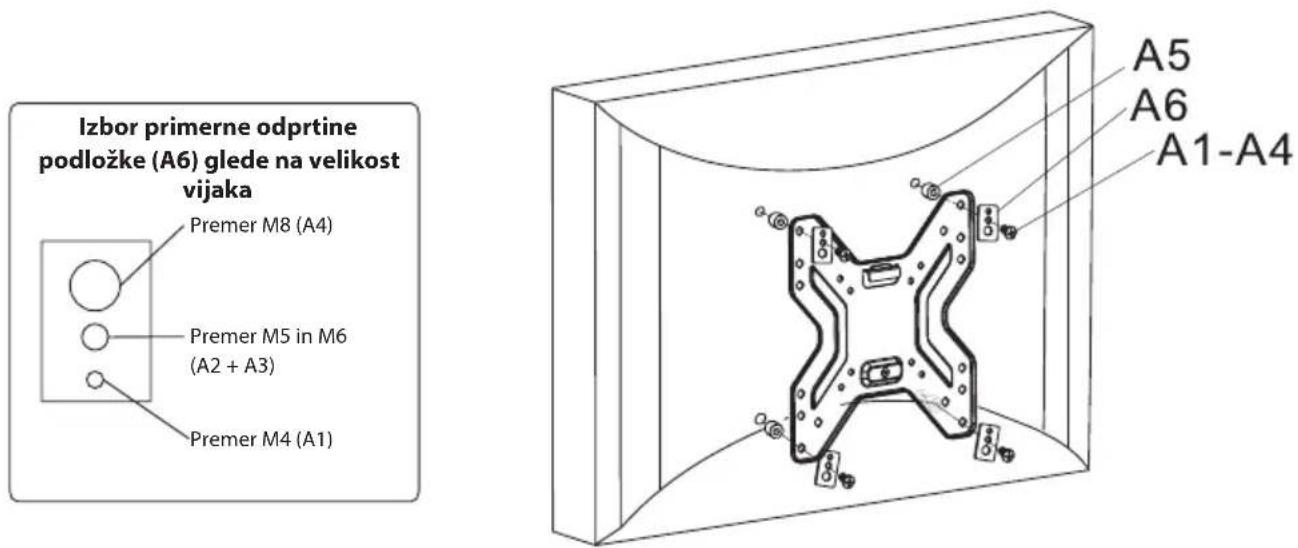

2A– Pritrditev plošče TV adapterja k televizorju z ravnim hrbtom

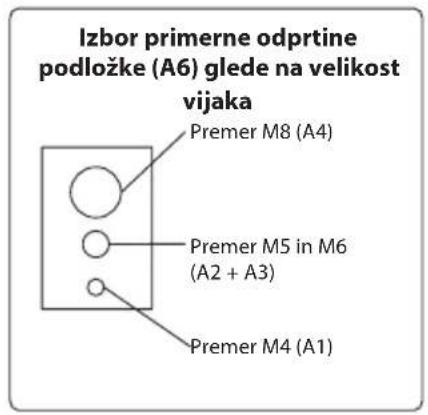

Preverite kje se nahajajo montažne odprtine na zadnji strani vašega televizorja. Izberite primerne vijake za vaš televizor. Ploščo TV adapterja vzemite iz stenske plošče in jo pritrdite k televizorju s pomočjo štirih vijakov (A1–A4), distančnikov (A5) in podložke (A6). Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Če so odprtine na zadnji strani vašega televizorja preplitve in nobeden od vijakov ne paše, uporabite primerne vijake po lastni presoji.

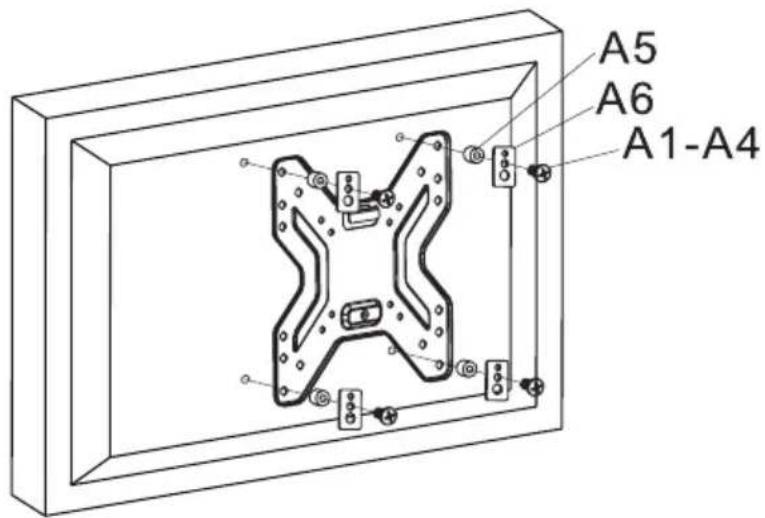

2B – Pritrditev plošče TV adapterja k televizorju s okroglim hrbtom

Preverite kje se nahajajo montažne odprtine na zadnji strani vašega televizorja. Izberite primerne vijake za vaš televizor. Ploščo TV adapterja vzemite iz stenske plošče in jo pritrdite k televizorju s pomočjo štirih vijakov (A1–A4), distančnikov (A5) in podložke (A6). Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Če so odprtine na zadnji strani vašega televizorja preplitve in nobeden od vijakov ne paše, uporabite primerne vijake po lastni presoji.

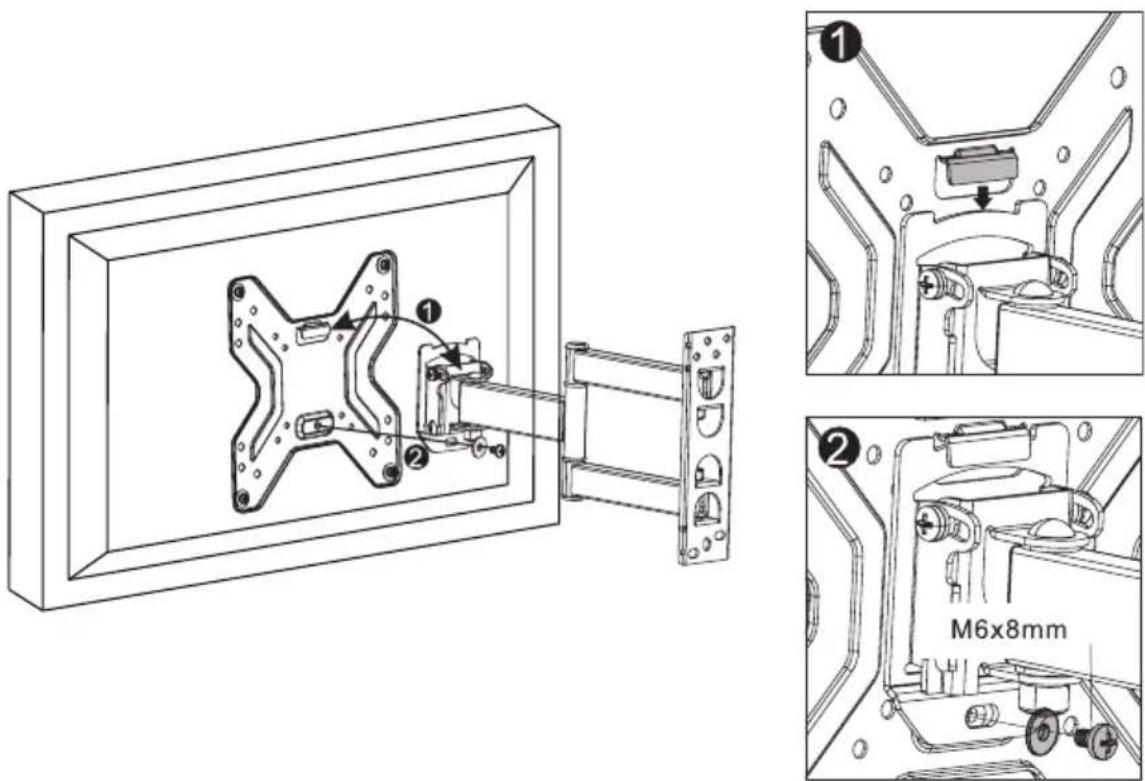

3 - Namestitev plošče adapterja k stenski rami

Ploščo adapterja pritrdite k stenski rami tako, da prirobnico adapterja porinete v tračnice stenske plošče. Privijte vijak M6 na tračnici stenske plošče. Privijte trdno, vendar pa ne premočno.

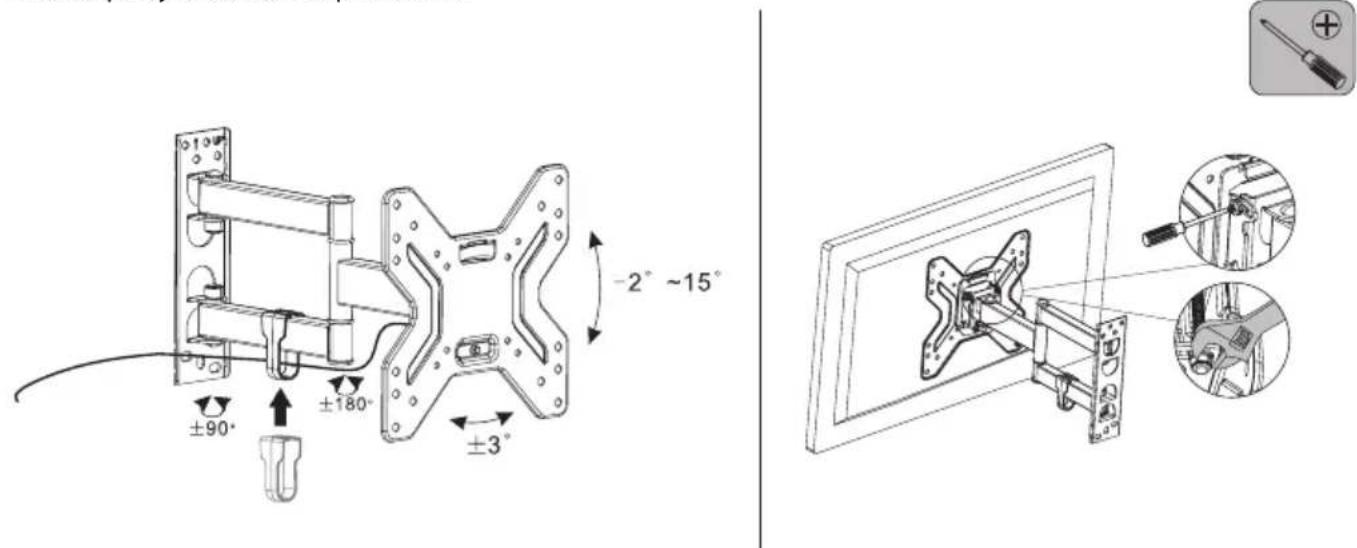

4 – Raztegnitev kablov, nastavitev kota naklona in privitje

Kabelsko napeljavo raztegnite skozi odprtino za kable na stenski rami držala. Ko so kabli raztegnjeni, nataknite na odprtino priložen organizator kablov.

S sprostitvijo vijaka na plošči stenske rame, lahko nastavite kot naklona televizorja, glej sliko spodaj. Vijake sproščajte in privijajte s pomočjo križnega izvijača in francoza. Za nastavitev želenega kot vijake ponovno močno privijte, vendar ne premočno.

TEHNIČNI PODATKI

Diagonala zaslona: 17" do 42"

Maksimalna nosilnost: 25 kg

Vrtenje okrog navpične osi: 2 nivoja, ±90° a ±90°

Odstop od stene: 56-356 mm

IZKORIŠČANJE IN ODSTRANITEV ODPADKOV

Embalažni papir in karton – odstranite med ločevalne odpadke. Folija, PE vrečke, plastični deli – v ločevalne posode za plastiko.

ODSTRANJEVANJE IZDELKA NA KONCU ŽIVLJENJSKE DOBE

Prikazan simbol na izdelku ali embalaži pomeni, da naj se z izdelkom ne ravna kot z gospodinjskimi odpadki. Izdelek izročite v zbirno mesto namenjeno za reciklažo. S pravilno odstranitvijo izdelka preprečite negativne vplive na človeško zdravje in življenjsko okolje. Reciklaža materialov pripomore k zaščiti naravnih virov. Več informacij glede reciklaže tega izdelka dobite na lokalnem uradu, podjetju, ki se ukvarja s predelavo odpadkov ali pa v prodajalni, kjer ste kupili izdelek.

Navodila za uporabo so na razpolago na spletnih straneh www.ecg-electro.eu.

Sprememba besedila in tehničnih parametrov izključena.

08/05
