NÁVOD NA OBSLUHU LD 326501 ECG

Čítajte pozorne a uschovajte na budúcu potrebu!

Pre správnu montáž nástenného držiaka sa obrátte na kvalifikovaného odborníka. Pred inštaláciou nástenného držiaka skontrolujte obsah montážnej súpravy a v prípade chýbajúcich alebo chybných komponentov informujte svojho predajcu. Poškodené súčasti nikdy nepoužívajte!! Nástenný držiak použite len na stanovený účel uvedený výrobcom. Pred inštaláciou si bezpodmienečne overte spôsobilosť steny (predovšetkým kvôli nosnosti). Ďalej sa uistite, že sa v stene v mieste zamýšľanej inštalácie nenachádza el. vedenie, vodovodné, plynové alebo iné potrubie. Dodržujte predpísanú bezpečnú vzdialenosť TV od stien (závisí od modelu TV). Nástenný držiak nainštalujte na bezpečné miesto, na ktorom nemôže spôsobit’ ohrozenie osôb. Po montáži nástenného držiaka a plochej obrazovky preverte dostatočnú stabilitu a bezpečnosť prevádzky. Kontrola by sa mala opakovať v pravidelných intervaloch každé 2 mesiace.

Zariadenie je určené na inštaláciu na drevené priečky alebo pevné betónové steny. Pred inštaláciou sa uistite, že má montážny povrch dostatočnú nosnosť, aby uniesol celkovú hmotnosť televízora a držiaka. Nikdy neprekračujte maximálnu nosnosť držiaka 75 kg vrátane káblov. Tento produkt je určený iba na vnútorné použitie. Vonkajšie použitie môže mať za následok zlyhanie produktu alebo úraz.

Výrobca neručí za škody na zariadení a na zdraví zapríčinené nesprávnym nainštalovaním nástenného držiaka.

1. Pred inštaláciou si pozorne prečítajte všetky pokyny a uistite sa, že ste im dobre porozumeli. V prípade, že si nie ste istí niektorou častou procesu inštalácie, požiadajte o pomoc profesionálneho technika.
2. Stena alebo plocha na upevnenie musia mať dostatočnú nosnosť pre celkovú hmotnosť držiaka a televízora. V opačnom prípade je nutné spevnenie.

3. Inštalácia vyžaduje súčinnosť minimálne dvoch osôb a použitie mechanického zabezpečenia a vhodného náradia. V opačnom prípade môže dôjst’ k poškodeniu majetku alebo vážnemu poraneniu či smrtel'nému úrazu.

4. Dodržujte všetky pokyny a odporúčania týkajúce sa zodpovedajúceho odvetrania a výberu vhodného miesta na upevnenie televízora. Ďalšie informácie pozrite v príručke vášho televízora.

5. Výrobok obsahuje drobné súčasti, ktoré môžu pri vdýchnutí alebo prehltnutí predstavovať riziko udusenia sa. Tieto súčasti držte mimo dosahu detí!

POPIS

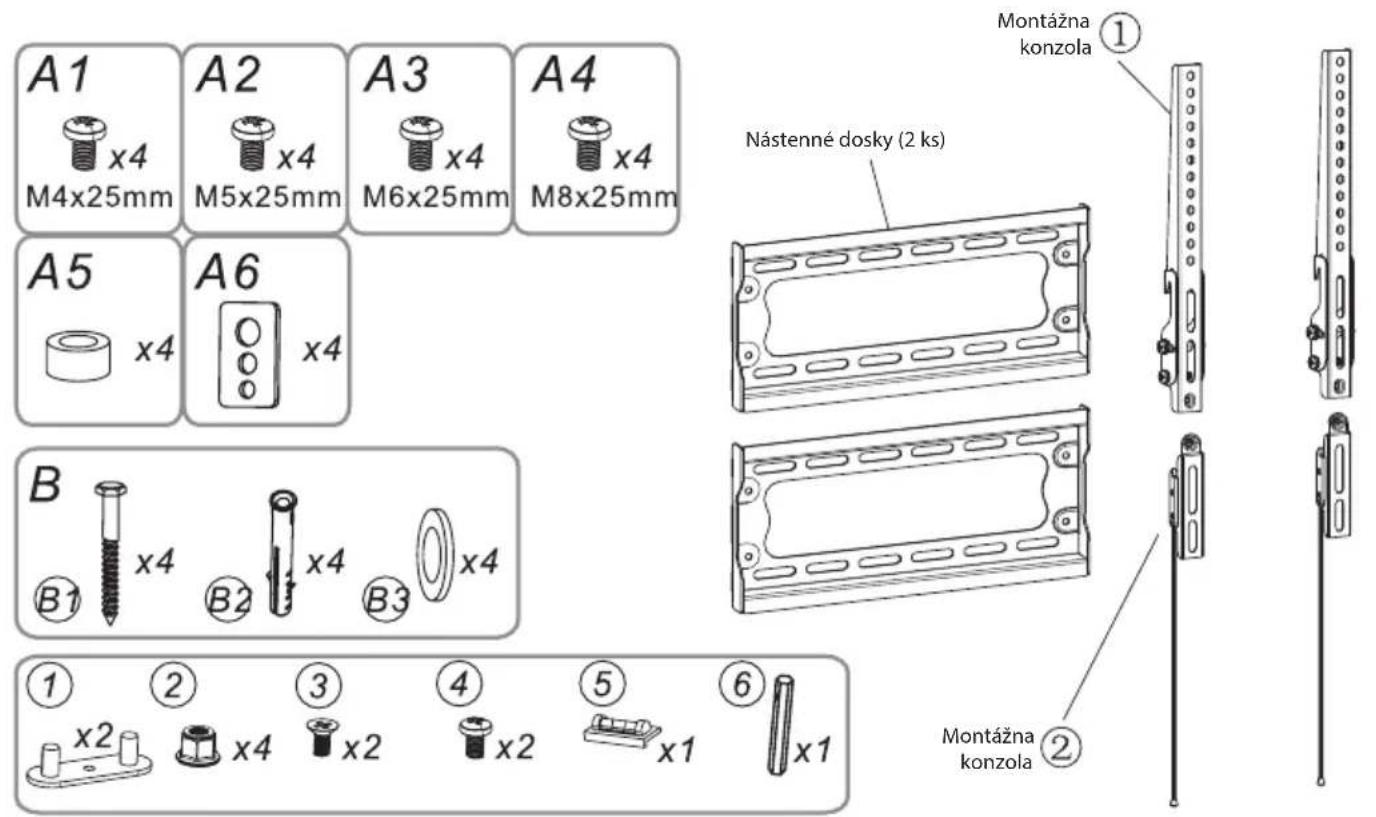

Montážna súprava

Označenie Ks Popis
A1 4 Skrutka M4 ×	25 mm
A2 4 Skrutka M5 ×	25 mm
A3 4 Skrutka M6 ×	25 mm
A4 4 Skrutka M8 ×	25 mm
A5 4 Dištančná vložka
A6 4 Podložka krátkej skrutky
B1 4 Dlhá skrutka
B2 4 Príchytka
B3 4 Podložka dlhej skrutky
1 2 Plastová vložka
2 4 Matica M6
3 2 Skrutka M5 ×	10 mm
4 2 Skrutka M5 ×	6 mm
5 1 Magnetická vodováha
6 1 Čap M6

MONTÁŽ

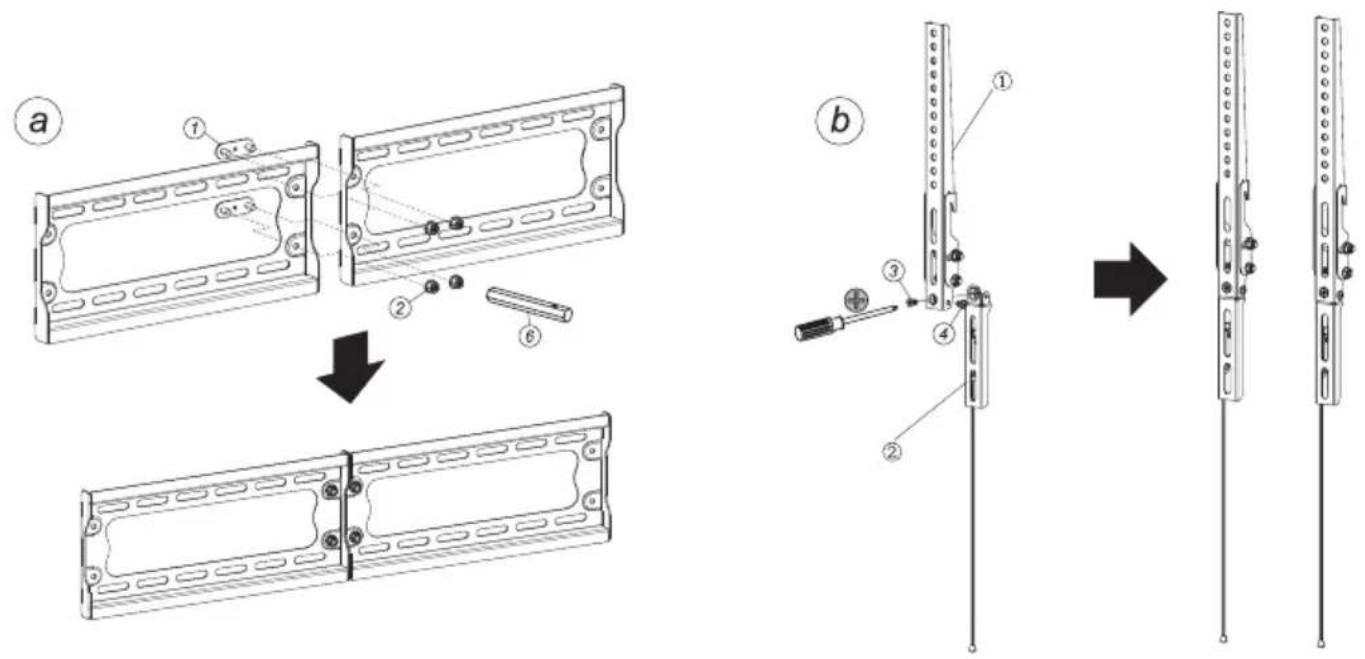

1 – Zloženie nástennej dosky a montážnych konzol

Podľa inštrukcíí na obrázku nižšie zložte dohromady nástennú dosku, ktorá sa skladá z dvoch častí. Obe časti priložte k sebe, zaistite plastovými vložkami (1), maticami (2) a čapmi M6 (6).

Z dvoch častí sa skladajú aj montážne konzoly, ktoré spojte pomocou skrutiek (3) a (4) a krížového skrutkovača.

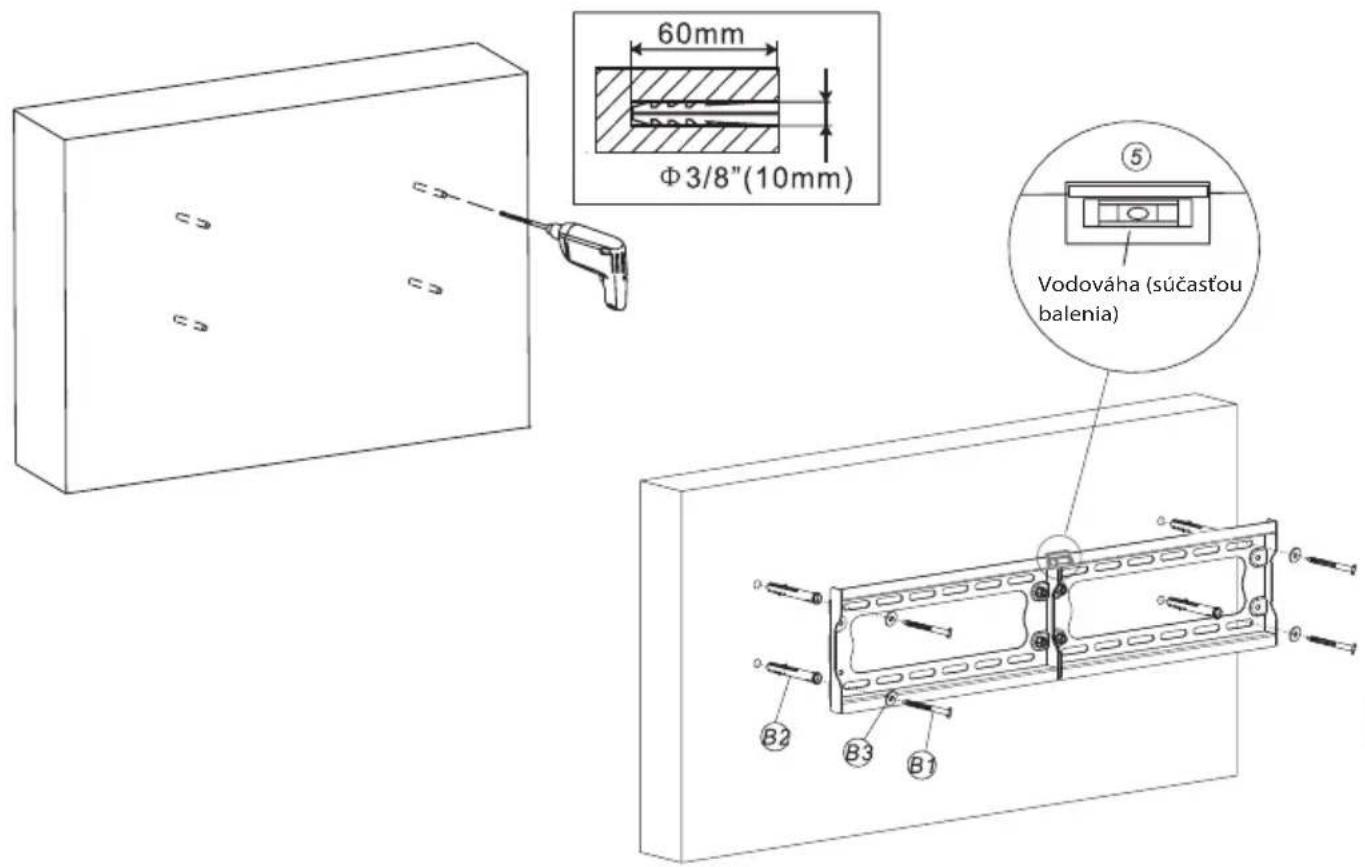

2A – Montáž na betónovú stenu

Nástennú dosku priložte k stene, vyrovnajte do vodorovnej polohy a použite ako šablónu na vyznačenie štyroch otvorov. Vyvrtajte štyri otvory s priemerom 10 mm a híbkou 60 mm. Do otvorov zasuňte štyri rozperky (B2) a pripevnite dlhými skrutkami (B1) s podložkami (B3) nástennú dosku k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Použite samorezné skrutky, aby bola nástenná doska dokonale zarovnaná so stenou. Uistite sa, že samorezné skrutky budú celkom zasunuté do rozperky bez akejkolvek medzery. Zaistíte tým stabilné uchytenie držiaka a zabránite škodám na majetku alebo zraneniu.

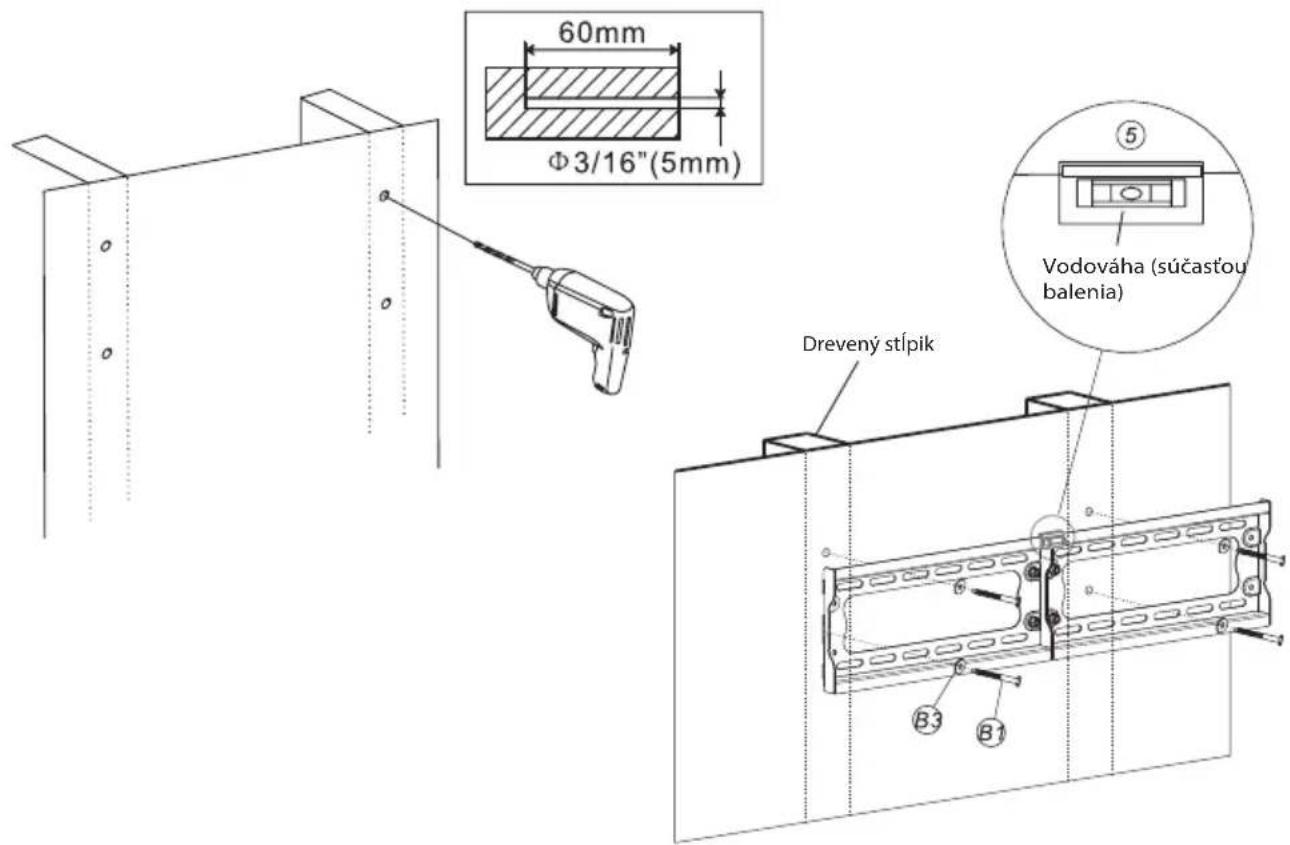

2B – Montáž do drevenej priečky

Nástennú dosku použite ako šablónu. Uistite sa, že je vodorovne, a do dreveného stípika si vyznačte štyri montážne otvory. Vyvrtajte štyri otvory s priemerom 5 mm a híbkou 60 mm. Priložte vodorovne nástennú dosku a pomocou štyroch dlhých skrutiek (B1) a podložiek (B3) ju pripevnite k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Použite samorezné skrutky, aby bola nástenná doska dokonale zarovnaná so stenou. Uistite sa, že samorezné skrutky budú celkom zasunuté do rozperky bez akejkol'vek medzery. Zaistíte tým stabilné uchytenie držiaka a zabránite škodám na majetku alebo zraneniu.

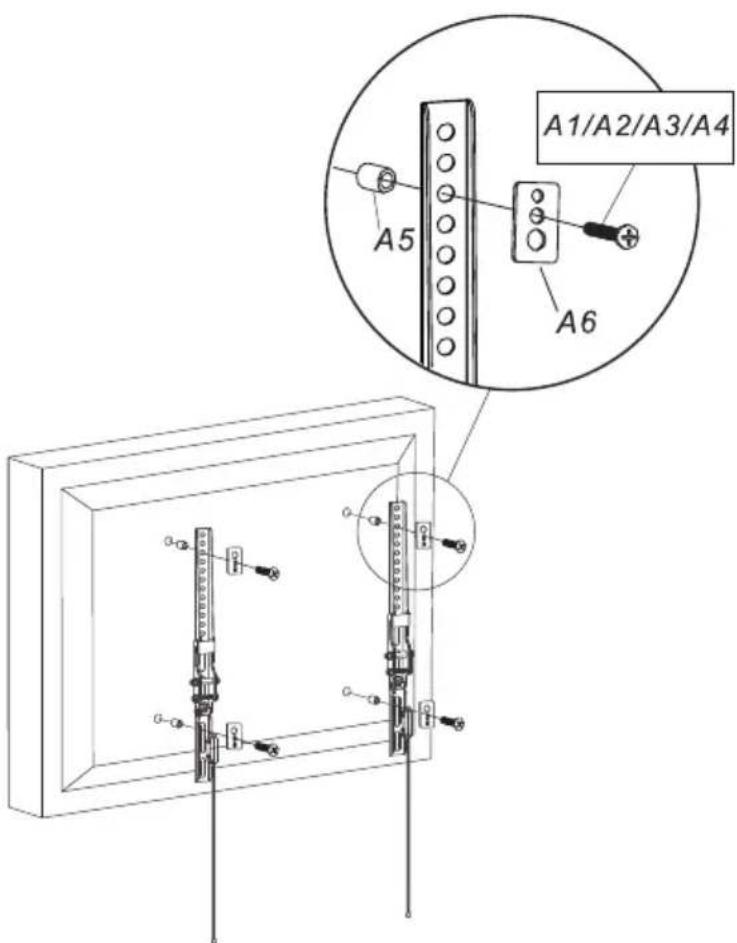

3 – Pripevnenie montážnych konzol k televízoru

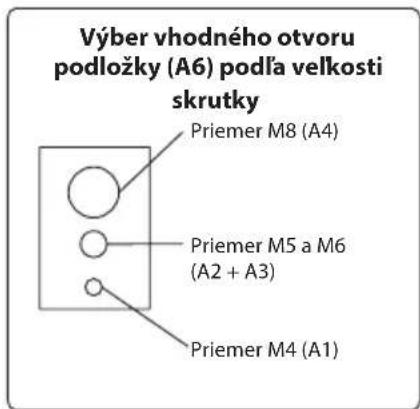

Zistite, ako sú usporiadané montážne otvory na zadnej strane vášho televízora. Vyberte vhodné skrutky pre váš televízor. Pripevnite obe montážne konzoly k televízoru pomocou dvoch skrutiek (A1 – A4), dištančnej vložky (A5) a podložky (A6). Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Ak sú otvory na zadnej strane vášho televízora príliš plytké a žiadna z priložených skrutiek do nich nesedí, použite vhodné skrutky podľa vlastného výberu.

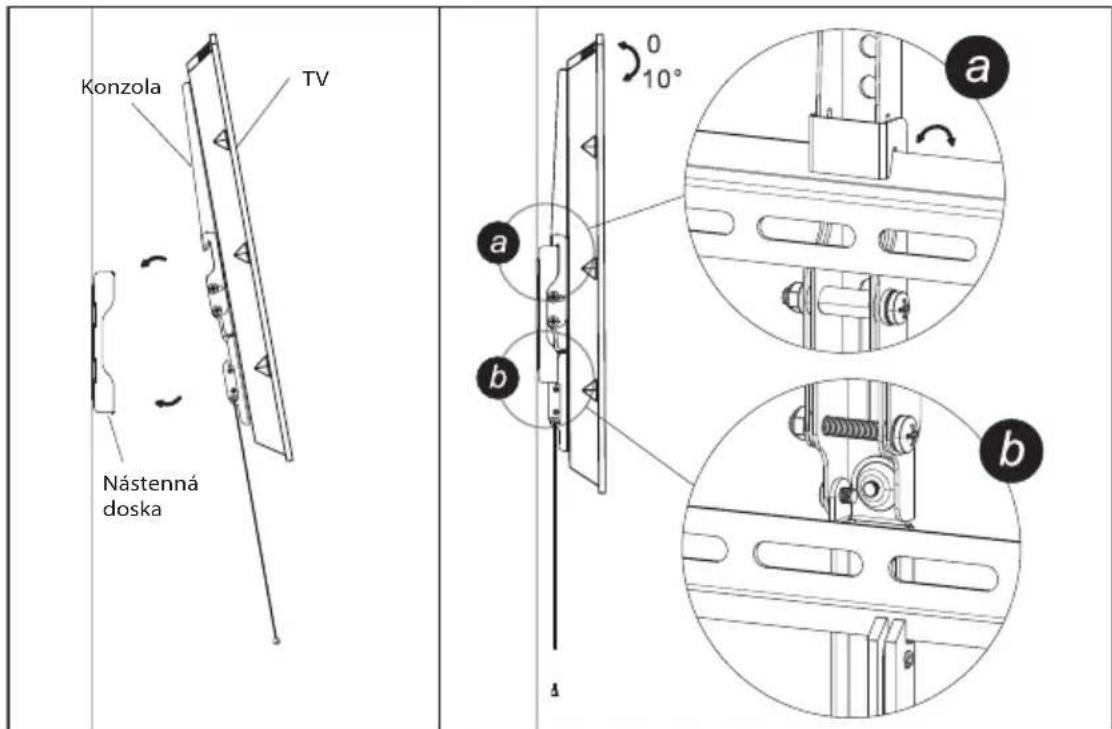

4 – Nasadenie konzol k nástennej doske

Konzoly pripevnite k nástennej doske tak, že prírubu konzoly nasuniete do kol'ajníc nástennej dosky. Dotiahnite poistnú skrutku na kol'ajnici každej konzoly. Utiahnite pevne, nie však prílišnou silou. Pred dotiahnutím skrutky môžete nastavit uhol náklonu televízora.

TECHNICKÉ ÚDAJE

Minimálny odstup od steny: 33mm

VYUŽITIE A LIKVIDÁCIA ODPADU

Baliaci papier a vlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecúška, plastové diely – do zberných kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Vyobrazený symbol na produkte alebo na obale znamená, že s produktom by sa nemalo nakladať ako s domovým odpadom. Produkt odovzdajte na miesto určené na recykláciu. Správnou likvidáciou produktu zabránite negatívnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili.
