ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G489 Graphite

(GR) ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΑΡΧΙΚΩΝ ΟΔΗΓΙΩΝ

ΔΙΣΚΟΠΡ'ΙΟΝΟ 58G489

ΣΗΜΕΪΩΣΗ: ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΓΗΣΕΤΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΪΟ ΚΑΙ ΦΥΛΑΞΕΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΕΙΔΙΚΈΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕ'ΙΑΣ

Διαδικασία κοπής

• KINDYNOΣ: Κρατήστε τα χέρια μακριά από την περιοχή κοπής και το δίσκο κοπής. Κρατήστε το άλλο χέρι στη βοηθητική λαβή ή στο περίβλημα του κινητήρα. Εάν κρατάτε το πριόνι και με τα δύο χέρια, μειώνετε τον κίνδυνο τραυματισμού από το δίσκο κοπής.
• Μην φτάνετε με το χέρι σας κάτω από την κάτω πλευρά του τεμαχίου εργασίας. Το προστατευτικό δεν μπορεί να σας προστατεύσει από τον περιστρεφόμενο δίσκο κοπής κάτω από το τεμάχιο εργασίας.
• Ρυθμίστε το βάθος κοπής ανάλογα με το πάχος του τεμαχίου εργασίας. Συνιστάται ο δίσκος κοπής να εκτείνεται κάτω από το προς κοπή υλικό σε ύψος μικρότερο από το ύψος των δοντιών.
• Ποτέ μην κρατάτε το προς κοπή τεμάχιο εργασίας στα χέρια σας ή στο πόδι σας. Στερεώστε το τεμάχιο εργασίας σε μια σταθερή βάση. Η καλή σύσφιξη του τεμαχίου εργασίας είναι σημαντική για να αποφευχθεί ο κίνδυνος επαφής με το σώμα, εμπλοκής του περιστρεφόμενου δίσκου κοπής ή απώλειας του ελέγχου της κοπής.
• Κρατάτε το πριόνι από τις μονωμένες επιφάνειες που προορίζονται για το σκοπό αυτό κατά τη διάρκεια εργασιών όπου ο περιστρεφόμενος δίσκος κοπής μπορεί να έρθει σε επαφή με ηλεκτροφόρα καλώδια ή το καλώδιο τροφοδοσίας του πριονιού. Η επαφή με "ηλεκτροφόρα καλώδια" των μεταλλικών μερών του ηλεκτρικού εργαλείου μπορεί να προκαλέσει ηλεκτροπληξία στον χειριστή.
• Χρησιμοποιείτε πάντα έναν οδηγό σχισίματος ή έναν οδηγό ακμών κατά το σχίσιμο. Αυτό βελτιώνει την ακρίβεια κοπής και μειώνει την πιθανότητα εμπλοκής του περιστρεφόμενου δίσκου κοπής.
• Χρησιμοποιείτε πάντα δίσκο κοπής με το σωστό μέγεθος οπών τοποθέτησης. Οι δίσκοι κοπής που δεν ταιριάζουν στην υποδοχή τοποθέτησης ενδέχεται να τρέξουν έκκεντρα, προκαλώντας απώλεια του ελέγχου της εργασίας.
• Ποτέ μην χρησιμοποιείτε κατεστραμμένες ή ακατάλληλες ροδέλες ή βίδες για τη στερέωση του δίακου κοπής. Οι ροδέλες και οι βίδες που ασφαλίζουν το δίσκο κοπής έχουν σχεδιαστεί ειδικά για το πριόνι, ώστε να διασφαλίζεται η βέλτιστη λειτουργία και η ασφαλής χρήση. Αιτίες κλωτσιάς και πρόληψη της κλωτσιάς.
  To opíσθιο λάκτισμα είναι η ξαφνική ανύψωση και απόσυρση του πριονιού προς τον χειριστή στη γραμμή

κοπής, που προκαλείται από μπλοκαρισμένο ή ακατάλληλα οδηγούμενο δίσκο κοπής.

➢ Όταν η λεπίδα του πριονιού σφηνώνεται ή σφίγγεται σε μια σχισμή, ο τροχός κοπής σταματά και η αντίδραση του κινητήρα προκαλεί την ταχεία κίνηση του πριονιού προς τα πίσω προς τον χειριστή.

➢ Εάν ο δίσκος κοπής είναι στριμμένος ή κακώς ευθυγραμμισμένος στο τεμάχιο που κόβεται, τα δόντια του δίσκου κοπής, κατά την έξοδό τους από το υλικό, μπορεί να χτυπήσουν την επάνω επιφάνεια του υλικού που κόβεται, προκαλώντας την ανύψωση του δίσκου κοπής και, συνεπώς, την ανύψωση του πριονιού και την κλωτσιά προς τα πίσω προς τον χειριστή.

Η οπίσθια αναπήδηση είναι αποτέλεσμα ακατάλληλης χρήσης του αλυσοπρίονου ή λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί με τη λήψη κατάλληλων προφυλάξεων.

• Κρατήστε το πριόνι και με τα δύο χέρια σταθερά, με τους βραχίονες τοποθετημένους έτσι ώστε να αντέχουν τη δύναμη της οπίσθιας αναπήδησης. Λάβετε θέση σώματος στη μία πλευρά του πριονιού, αλλά όχι στη γραμμή κοπής.
• Το οπίσθιο κλώτσημα μπορεί να προκαλέσει ταχεία κίνηση του πριονιού προς τα πίσω, αλλά η δύναμη του οπίσθιου κλώτσηματος μπορεί να ελεγχθεί από τον χειριστή εάν ληφθούν οι κατάλληλες προφυλάξεις.
• Όταν ο δίσκος κοπής μπλοκάρει ή όταν σταματήσει την κοπή για οποιονδήποτε λόγο, αφήστε το κουμπί του διακόπτη και κρατήστε το πριόνι ακίνητο στο υλικό μέχρι να σταματήσει εντελώς ο δίσκος κοπής. Ποτέ μην επιχειρήσετε να αφαιρέσετε το δίσκο κοπής από το κομμένο υλικό ή να τραβήξετε το πριόνι προς τα πίσω ενώ ο δίσκος κοπής κινείται μπορεί να προκαλέσει οπίσθιο κλώτσημα. Διερευνήστε και λάβετε διορθωτικά μέτρα για να εξαλείψετε την αιτία της εμπλοκής του δίσκου κοπής.
• Κατά την επανεκκίνηση του πριονιού στο τεμάχιο εργασίας, κεντράρετε το δίσκο κοπής στην κοπή και ελέγξτε ότι τα δόντια του δίσκου κοπής δεν έχουν κολλήσει στο υλικό. Εάν ο δίσκος κοπής μπλοκάρει κατά την επανεκκίνηση του πριονιού, μπορεί να γλιστρήσει έξω ή να προκαλέσει οπισθέλκουσα στο τεμάχιο εργασίας.
• Στηρίξτε μεγάλες πλάκες για να ελαχιστοποιήσετε τον κίνδυνο σύσφιξης και οπίσθιας κλωτσιάς του πριονιού. Οι μεγάλες πλάκες τείνουν να λυγίζουν κάτω από το ίδιο τους το βάρος. Τα στηρίγματα πρέπει να τοποθετούνται κάτω από την πλάκα και στις δύο πλευρές, κοντά στη γραμμή κοπής και κοντά στην άκρη της πλάκας.
• Μην χρησιμοποιείτε θαμπούς ή κατεστραμμένους δίσκους κοπής. Τα μη ακονισμένα ή εσφαλμένα ευθυγραμμισμένα δόντια του δίσκου κοπής δημιουργούν στενή κοπή που προκαλεί υπερβολική τριβή, εμπλοκή του δίσκου κοπής και ανάκρουση.
• Ρυθμίστε με ασφάλεια τους σφιγκτήρες βάθους κοπής και γωνίας κλίσης πριν πραγματοποιήσετε την κοπή. Εάν οι ρυθμίσεις του πριονιού αλλάξουν κατά τη διάρκεια της κοπής, αυτό μπορεί να προκαλέσει εμπλοκή και πισωγύρισμα
• Να είστε ιδιαίτερα προσεκτικοί όταν πραγματοποιείτε κοπές με βύθιση σε χωρίσματα. Ο δίσκος κοπής μπορεί να κόψει άλλα αντικείμενα που δεν είναι ορατά από έξω, προκαλώντας οπίσθια ανάκρουση.

ΛΕΙΤΟΥΡΓΙΕΣ ΤΟΥ ΚΑΤΩ ΚΑΛΥΜΜΑΤΟΣ

• Ελέγχετε το κάτω προστατευτικό πριν από κάθε χρήση για να βεβαιωθείτε ότι έχει ανασυρθεί σωστά. Μην χρησιμοποιείτε το πριόνι εάν το κάτω κάλυμμα δεν κινείται ελεύθερα και δεν αποκολλάται αμέσως. Ποτέ μην προσαρτάτε ή αφήνετε το κάτω προστατευτικό στην ανοιχτή θέση. Εάν το πριόνι πέσει κατά λάθος, το κάτω προστατευτικό μπορεί να λυγίσει. Ανασηκώστε το κάτω προστατευτικό χρησιμοποιώντας τη λαβή επαναφοράς και βεβαιωθείτε ότι κινείται ελεύθερα και δεν ακουμπάει στη λεπίδα κοπής ή σε οποιοδήποτε άλλο μέρος του μηχανήματος για κάθε ρύθμιση γωνίας και βάθους κοπής.
• Ελέγξτε τη λειτουργία του ελατηρίου του κάτω προστατευτικού. Εάν το προστατευτικό και το ελατήριο δεν λειτουργούν σωστά, θα πρέπει να επισκευαστούν πριν από τη χρήση. Η ενεργοποίηση του κάτω προστατευτικού μπορεί

να επιβραδυνθεί από κατεστραμμένα εξαρτήματα, κολλώδεις εναποθέσεις ή συσσώρευση απορριμμάτων.

• Η χειροκίνητη απόσυρση του προστατευτικού πυθμένα επιτρέπεται μόνο για ειδικές κοπές, όπως οι "κοπές με βύθιση" και οι "σύνθετες κοπές". Σηκώστε το κάτω προστατευτικό με τη λαβή ανάσυρσης και όταν ο δίσκος κοπής διεισδύσει στο υλικό, το κάτω προστατευτικό θα πρέπει να απελευθερωθεί. Για όλες τις άλλες κοπές, συνιστάται η αυτόματη λειτουργία του κάτω προστατευτικού.
• Προσέχετε πάντα ότι το κάτω προστατευτικό καλύπτει το δίσκο κοπής πριν τοποθετήσετε το πριόνι στον πάγκο εργασίας ή στο δάπεδο. Ένας ακάλυπτος περιστρεφόμενος δίσκος κοπής θα προκαλέσει την αναστροφή του πριονιού, κόβοντας οτιδήποτε βρίσκεται στην πορεία του. Λάβετε υπόψη το χρόνο που χρειάζεται ο δίσκος κοπής για να σταματήσει μετά την απενεργοποίηση.

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΓΙΕΣ ΑΣΦΑΛΕΓΙΑΣ ΠΡΟΦΥΛΑΞΕΙΣ

• Μην χρησιμοποιείτε κατεστραμμένους ή παραμορφωμένους δίσκους κοπής.
• Μην χρησιμοποιείτε δίσκους λείανσης.
• Χρησιμοποιείτε μόνο δίσκους κοπής που συνιστώνται από τον κατασκευαστή και πληρούν τις απαιτήσεις του προτύπου EN 847-1.
• Μη χρησιμοποιείτε δίσκους κοπής που δεν έχουν δόντια με άκρες καρβιδίου.
• Η σκόνη από ορισμένα είδη ξύλου μπορεί να είναι επικίνδυνη για την υγεία. Η άμεση φυσική επαφή με τη σκόνη μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και αναπνευστικές παθήσεις στον χειριστή ή στους παρευρισκόμενους. Οι σκόνες δρυός και οξιάς θεωρούνται καρκινογόνες, ιδίως σε σχέση με ουσίες επεξεργασίας ξύλου (συντηρητικά ξύλου).
• Χρησιμοποιείτε μέσα ατομικής προστασίας, όπως:
• προστατευτικά ακοής για τη μείωση του κινδύνου απώλειας ακοής,
  • προστασία των ματιών,
• αναπνευστική προστασία για τη μείωση του κινδύνου εισπνοής επιβλαβούς σκόνης,
• γάντια για το χειρισμό δίσκων κοπής και άλλων τραχιών και αιχμηρών υλικών (οι δίσκοι κοπής πρέπει να κρατιούνται από την οπή, όποτε είναι δυνατόν),

Σύνδεση συστήματος αναρρόφησης σκόνης κατά την κοπή ξύλου. ΑΣΦΑΛΗΣ ΕΡΓΑΣΙΑ

• Είναι σημαντικό να επιλέξετε ένα δίσκο κοπής ανάλογα με τον τύπο του υλικού που πρόκειται να κοπεί.
• Μην χρησιμοποιείτε το αλυσοπρίονο για την κοπή άλλων υλικών εκτός από ξύλο ή υλικά με βάση το ξύλο.
• Μην χρησιμοποιείτε το αλυσοπρίονο χωρίς το προστατευτικό ή όταν είναι μπλοκαρισμένο.
• Το δάπεδο στην περιοχή όπου εργάζεται το μηχάνημα πρέπει να είναι καλά συντηρημένο χωρίς χαλαρά υλικά ή προεξοχές.
• Πρέπει να υπάρχει επαρκής φωτισμός του χώρου εργασίας.
• Ο εργαζόμενος που χειρίζεται το μηχάνημα πρέπει να είναι κατάλληλα εκπαίδευμένος στη χρήση, τη λειτουργία και το χειρισμό του μηχανήματος.
  • Να χρησιμοποιούνται μόνο αιχμηροί δίσκοι κοπής.
• Δώστε προσοχή στη μέγιστη ταχύτητα που αναγράφεται στο δίσκο κοπής.
• Βεβαιωθείτε ότι τα χρησιμοποιούμενα εξαρτήματα συμμορφώνονται με τις συστάσεις του κατασκευαστή.
• Αποσυνδέετε το πριόνι από την παροχή ρεύματος όταν πραγματοποιείτε εργασίες συντήρησης.
• Εάν το καλώδιο ρεύματος υποστεί ζημιά κατά τη διάρκεια της λειτουργίας, αποσυνδέστε αμέσως την παροχή ρεύματος. ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΠΡΙΝ ΑΠΟΣΥΝΔΈΣΕΤΕ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ.
• Εάν το πριόνι είναι εξοπλισμένο με λέίζερ, το λέίζερ δεν πρέπει να αντικατασταθεί με άλλο τύπο και τυχόν επισκευές πρέπει να εκτελούνται από τεχνικό σέρβις. Μην στρέφετε την ακτίνα λέίζερ προς ανθρώπους ή ζώα.
• Μην χρησιμοποιείτε αυτό το εργαλείο σε σταθερή λειτουργία. Δεν προορίζεται για χρήση με τραπέζι κοπής.
• Σφίξτε το τεμάχιο εργασίας σε μια σταθερή επιφάνεια και στερεώστε το με σφιγκτήρα ή μέγγενη για να εξαλείψετε την κίνηση. Αυτός ο τύπος σύσφιξης του τεμαχίου εργασίας είναι

ασφαλέστερος από το να κρατάτε το τεμάχιο εργασίας στο χέρι σας.

• Περιμένετε μέχρι να σταματήσει εντελώς η λεπίδα πριν αφήσετε το εργαλείο κάτω. Η λεπίδα κοπής μπορεί να μπλοκάρει και να χάσετε τον έλεγχο του εργαλείου.
• Περιμένετε μέχρι ο δίσκος να φτάσει στη μέγιστη ταχύτητά του πριν ξεκινήσετε την κοπή. Μόλις επιτευχθεί αυτή, ξεκινήστε την κοπή τοποθετώντας προσεκτικά το δίσκο πάνω στο υλικό που πρόκειται να κοπεί.

ΠΡΟΣΟΧΗ: Η συσκευή έχει σχεδιαστεί για λειτουργία σε εσωτερικούς χώρους.

Παρά τη χρήση ενός εγγενώς ασφαλούς σχεδιασμού, τη χρήση μέτρων ασφαλείας και πρόσθετων μέτρων προστασίας, υπάρχει πάντα ένας υπολειπόμενος κίνδυνος τραυματισμού κατά τη διάρκεια της εργασίας.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΕΦΑΡΜΟΓΗ

Το προϊόν που καλύπτεται από το παρόν εγχειρίδιο είναι ένα φορητό ηλεκτρικό δισκοπρίονο για την κοπή ξύλου, πλαστικών και παρόμοιων υλικών.

• Το εργαλείο δεν πρέπει να τοποθετείται σε στήριγμα ή βάση εργασίας για χρήση ως σταθερό εργαλείο.
• Μην χρησιμοποιείτε λειαντικούς δίσκους.

Μην κάνετε κακή χρήση του ηλεκτρικού εργαλείου.

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΕΛΙΔΩΝ

Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της μονάδας που απεικονίζονται στις γραφικές σελίδες του παρόντος εγχειριδίου.

1.Διακόπτης και κουμπί κλειδώματος
2.Σταθερό κάλυμμα
3.Κινητή ασπίδα
4.Κολάρο
5.Δίσκος κοπής
6.Πλάκα βάσης
7. Έξοδος σκόνης (στόμιο)
8.Ελεγκτής κοπής
9.Ρυθμιστής βάθους κοπής
10.Κλείδωμα ατράκτου
11.Βοηθητική χειρολαβή

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος.

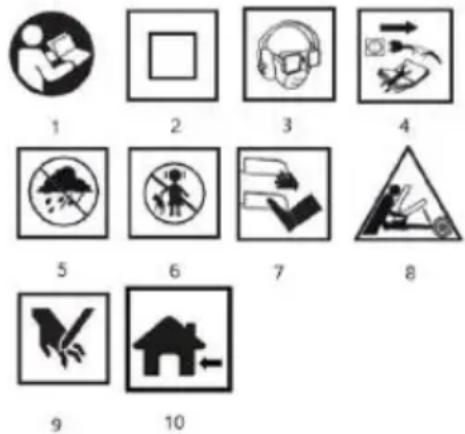

ΕΙΚΟΝΟΓΡΑΜΜΑΤΑ ΚΑΙ ΠΡΟΕΙΔΟΠΟΓΗΣΕΙΣ

1 2 3 4 5 6 7 8 9 10

1. Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές.
   2.Διάταξη μόνωσης δεύτερης κατηγορίας
2. Na φοράτε μέσα ατομικής προστασίας (γυαλιά ασφαλείας, ωτοασπίδες, μάσκα σκόνης)
   4.Αποσυνδέστε το καλώδιο ρεύματος πριν από τη συντήρηση ή την επισκευή.
3. Προστατεύστε από τη βροχή.
   6.Κρατήστε τα παιδιά μακριά από τη συσκευή.
   7.Μην φέρνετε τα άκρα σας κοντά στα κοπτικά στοιχεία!
   8.Κίνδυνος που οφείλεται στην ανάκρουση.
4. Προσοχή κίνδυνος τραυματισμού των χεριών, αποκοπή των δακτύλων.
   10.Για εσωτερική χρήση

ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΑΞΕΣΟΥΑΡ

• Παράλληλος οδηγός - 1 τεμ.
- Εξαγωνικό κλειδί - 1 τεμάχιο

ΠΡΟΕΤΟΙΜΑΣΓΙΑ ΓΙΑ ΤΗΝ ΕΡΓΑΣΓΙΑ

• Σφίξτε το τεμάχιο εργασίας. Βεβαιωθείτε ότι η πλευρά που θα δείτε αργότερα είναι στραμμένη προς τα κάτω, καθώς η κοπή είναι πιο ακριβής σε αυτή την πλευρά.
• Ενεργοποιήστε το μηχάνημα πριν αγγίξετε το τεμάχιο εργασίας. Μην ασκείτε πίεση στο δίσκο κοπής. Αφήστε στη μηχανή αρκετό χρόνο για να κόψει το τεμάχιο.
• Κρατήστε τη συσκευή και με τα δύο χέρια, χρησιμοποιώντας και τις δύο λαβές. Έτσι εξασφαλίζεται ο βέλτιστος έλεγχος της συσκευής.

ΡΥΘΜΙΣΗ ΤΟΥ ΒΑΘΟΥΣ ΚΟΠΗΣ

• Απελευθερώστε το μοχλό ασφάλισης του ρυθμιστή βάθους κοπής (9),
  • Γείρετε την πλάκα οδηγού προς τα κάτω,
• Ρυθμίστε το βάθος κοπής χρησιμοποιώντας την κλίμακα. Τα δόντια του πριονιού πρέπει να προεξέχουν περίπου 2 mm πέρα από το ξύλο,
  • Πιέστε το μοχλό ασφάλισης προς τα κάτω.

ΡΥΘΜΙΣΗ ΤΗΣ ΠΛΑΚΑΣ ΟΔΗΓΟΥ (ΓΩΝΓΑ ΚΟΠΗΣ)

• Χαλαρώστε τη βίδα ασφάλισης του ρυθμιστή διαγώνιας κοπής (8),
• Ρυθμίστε την πλάκα οδηγού στην επιθυμητή γωνία μεταξύ 0 και 45°,
• Σφίξτε τη βίδα ασφάλισης.

Μην αφήνετε ποτέ το χέρι ή τα δάχτυλά σας να βρίσκονται πίσω από το πριόνι που λειτουργεί. Εάν συμβεί ανάκρουση, το πριόνι μπορεί να πέσει στο χέρι σας, προκαλώντας σοβαρό τραυματισμό.

ΑΠΟΡΡΩΦΗΣΗ ΣΚΌΝΗΣ

• Το δισκοπρίονο είναι εξοπλισμένο με θύρα αναρρόφησης σκόνης (7) για την αναρρόφηση των τεμαχίων και της σκόνης που παράγονται κατά την κοπή.
• Μια ηλεκτρική σκούπα συνεργείου ή οικιακής χρήσης μπορεί να συνδεθεί στην έξοδο σκόνης του εργαλείου χρησιμοποιώντας ένα κιτ σωλήνα σκόνης. Πριν από τη χρήση, βεβαιωθείτε ότι ο μεταλλικός σφιγκτήρας στερέωσης είναι στο ίδιο επίπεδο με το άκρο του σωλήνα.

ΛΕΙΤΟΥΡΓΙΑ/ΡΥΘΜ'ΙΣΕΙΣ

ON/OFF

Η τάση δικτύου πρέπει να αντιστοιχεί στην ονομαστική τάση που αναγράφεται στην πινακίδα τύπου του πριονιού. Κρατήστε το αλυσοπρίονο και με τα δύο χέρια κατά την εκκίνηση, καθώς η ροπή του κινητήρα μπορεί να προκαλέσει ανεξέλεγκτη περιστροφή του ηλεκτρικού εργαλείου.

Είναι σημαντικό να έχετε υπόψη σας ότι όταν το πριόνι απενεργοποιείται, τα κινούμενα μέρη του εξακολουθούν να περιστρέφονται για κάποιο χρονικό διάστημα.

Το πριόνι είναι εξοπλισμένο με ένα κουμπί κλειδώματος διακόπη (10) για την αποφυγή τυχαίας εκκίνησης. Ενεργοποίηση:

• Πατήστε το κουμπί ασφάλισης διακόπτη (10)
• Πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης (1).

Απενεργοποίηση:

• Απελευθερώστε την πίεση στο κουμπί κλειδώματος διακόπτη (1). ΚΟΠΗ
• Κατά την έναρξη της εργασίας, κρατάτε πάντα το πριόνι σταθερά με τα δύο χέρια χρησιμοποιώντας και τις δύο λαβές.
• Το πριόνι πρέπει να τίθεται σε λειτουργία μόνο όταν βρίσκεται μακριά από το προς κοπή υλικό.
• Μην πιέζετε το πριόνι με υπερβολική δύναμη, εφαρμόστε μέτρια, συνεχή πίεση.
• Αφήστε το δίσκο κοπής να σταματήσει εντελώς όταν ολοκληρωθεί η κοπή.
• Εάν η κοπή διακοπεί πριν από την προβλεπόμενη ολοκλήρωσή της, όταν συνεχίσετε, περιμένετε πρώτα μέχρι το πριόνι να φτάσει στη μέγιστη ταχύτητα μετά την εκκίνηση και

στη συνέχεια οδηγήστε προσεκτικά το δίσκο κοπής μέσα στο κομμένο υλικό.

• Όταν κόβετε κατά μήκος των ινών του υλικού (ξύλο), μερικές φορές οι ίνες τείνουν να ανέβουν προς τα πάνω και να σχιστούν (η κίνηση του πριονιού με χαμηλή ταχύτητα ελαχιστοποιεί την εμφάνιση αυτής της τάσης).
• Βεβαιωθείτε ότι το κάτω προστατευτικό φτάνει στην τελική θέση της κίνησής του.
• Βεβαιώνεστε πάντα ότι ο μοχλός ασφάλισης βάθους κοπής και το κουμπί ασφάλισης ρύθμισης ποδιού πριονιού είναι σωστά σφιγμένα πριν από την κοπή.
• Με το πριόνι πρέπει να χρησιμοποιούνται μόνο δίσκοι κοπής με τη σωστή εξωτερική διάμετρο και διάμετρο οπής της έδρας του δίσκου κοπής.
• Το προς κοπή υλικό πρέπει να ακινητοποιείται με ασφάλεια.
• Το φαρδύτερο τμήμα του ποδιού του πριονιού πρέπει να τοποθετείται στο τμήμα του υλικού που δεν κόβεται.

Εάν οι διαστάσεις του υλικού είναι μικρές, το υλικό πρέπει να συγκρατείται με σφιγκτήρα ξυλουργού. Υπάρχει κίνδυνος κλωτσιάς αν η λεπίδα του πριονιού ανασηκώνεται αντί να ολισθαίνει πάνω στο υλικό. Συγκρατώντας σωστά το υλικό που κόβετε και κρατώντας σταθερά το πριόνι, θα έχετε τον πλήρη έλεγχο του ηλεκτρικού εργαλείου για να αποφύγετε τον κίνδυνο τραυματισμού. Μην επιχειρήσετε να στηρίξετε μικρά κομμάτια υλικού με το χέρι σας.

ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν προβείτε σε οποιαδήποτε εγκατάσταση, ρύθμιση, επισκευή ή λειτουργία.

• Βεβαιωθείτε ότι τα ανοίγματα εξαερισμού στο περίβλημα του πριονιού είναι πάντοτε ελεύθερα και απαλλαγμένα από εναποθέσεις σκόνης. Όλα τα χειριστήρια του πριονιού πρέπει επίσης να είναι πάντα καθαρά. Εάν είναι απαραίτητο, καθαρίστε τα με μια βούρτσα. Χρησιμοποιήστε πεπιεσμένο αέρα για τον πιο αποτελεσματικό καθαρισμό. Όταν χρησιμοποιείτε πεπιεσμένο αέρα, να φοράτε πάντα γυαλιά πιτσιλίσματος και προστατευτική μάσκα. Μην καθαρίζετε τις σχισμές εξαερισμού εισάγοντας αιχμηρά αντικείμενα όττως κατσαβίδια ή παρόμοια μέσα στις σχισμές.
• Μην χρησιμοποιείτε βενζίνη, διαλύτες ή απορρυπαντικά για τον καθαρισμό, τα οποία θα μπορούσαν να προκαλέσουν ζημιά στα πλαστικά μέρη του αλυσοπρίονου.
• Εάν εμφανιστεί υπερβολικός σπινθηρισμός στον μεταγωγέα του κινητήρα, το ηλεκτρικό εργαλείο πρέπει να τεθεί εκτός λειτουργίας και να μεταφερθεί σε ένα συνεργείο σέρβις.
• Κατά τη διάρκεια της κανονικής λειτουργίας, ο δίσκος κοπής γίνεται θαμπός μετά από κάποιο χρονικό διάστημα. Ένα σημάδι ενός θαμπού δίσκου κοπής είναι η ανάγκη άσκησης μεγαλύτερης πίεσης κατά τη μετακίνηση του πριονιού κατά τη διάρκεια της κοπής. Εάν διαπτιστωθεί ότι ο δίσκος κοπής είναι κατεστραμμένος, πρέπει να αντικατασταθεί αμέσως.
• Ο δίσκος κοπής πρέπει να είναι πάντα κοφτερός.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ Δ'ΙΣΚΟΥ ΚΟΠ'ΗΣ

ΣΗΜΕΙΩΣΗ: Προτού κάνετε οποιαδήποτε αλλαγή στο δισκοπρίονο, αποσυνδέστε την παροχή ρεύματος από την πρίζα!

• Ανοίξτε τον κάτω οδηγό και κρατήστε το πριόνι.
- Χρησιμοποιήστε το κλείδωμα της ατράκτου για να σταματήσετε την κίνηση του δίσκου,
• Χαλαρώστε τη βίδα με ένα κλειδί,
• Αφαιρέστε την εξωτερική φλάντζα και το δίσκο,
- Καθαρίστε τη φλάντζα και τοποθετήστε έναν νέο δίσκο.

Σημειώστε την κατεύθυνση περιστροφής (βλέπε βέλος στο κάλυμμα),

- Χρησιμοποιήστε την ασφάλιση της ατράκτου για να σταματήσετε την κίνηση του δίσκου,

- Σφίξτε τη βίδα με κλειδί και ελέγξτε την ομόκεντρη διάταξη.

Βεβαιωθείτε ότι ο δίσκος κοπής έχει τοποθετηθεί με τα δόντια ευθυγραμμισμένα προς τη σωστή κατεύθυνση. Η κατεύθυνση περιστροφής του άξονα του ηλεκτρικού εργαλείου φαίνεται από ένα βέλος στο περίβλημα του πριονιού.

Τυχόν ελαττώματα θα πρέπει να αποκαθίστανται από το εξουσιοδοτημένο τμήμα σέρβις του κατασκευαστή.

TEXNIK'ΕΣ ΠΡΟΔΙΑΓΡΑΦ'ΕΣ

ΔΕΔΟΜΕΝΑ ΚΑΤΑΤΑΞΗΣ

Κυκλικό πριόνι 58G489
Παράμετρος		Τιμή
Τάση τροφοδοσίας		230-240V~
Συχνότητα τροφοδοσίας		50Hz
Όνομαστική ισχύς		1200W
Ταχύτητα (χωρίς φορτίο)		5500/min ^-1
Εύρος διαγώνιας κοπής		0° ÷ 45°
Εξωτερική διάμετρος του δίσκου κοπής		185 mm
Εσωτερική διάμετρος του δίσκου κοπής		20 mm
Πάχος κομμένου υλικού	Σε ορθές γωνίες	63 mm
	Υπό κλίση	42 mm
Κατηγορία προστασίας		II
Έλεγχος IP		IPX0
Μάζα		3,37 kg
Έτος παραγωγής		2025

ΔΕΔΟΜ'ΕΝΑ ΘΟΡ'ΥΒΟΥ ΚΑΙ ΔΟΝ'ΗΣΕΩΝ

Επίπεδο ηχητικής πίεσης	LpA= 97,3 dB(A) K= 3 dB(A)
Επίπεδο ηχητικής ισχύος	LwA= 108,3 dB(A) K= 3 dB(A)
Επιτάχυνση κραδασμών	ah=3,856 m/s ^2 K=1,5m/s ^2

Πληροφορίες για το θόρυβο και τους κραδασμούς

Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης Λρακαι τη στάθμη ηχητικής ισχύος Lw_(A) (όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπει ο εξοπλισμός περιγράφονται από την τιμή επιτάχυνσης των δονήσεων a_(h) (όπου Κ η αβεβαιότητα μέτρησης).

Το επίπεδο εκπομπής ηχητικής πίεσης Lρα, το επίπεδο ηχητικής ισχύος Lwakai η τιμή επιτάχυνσης κραδασμών ανπου αναφέρονται στις παρούσες οδηγίες έχουν μετρηθεί σύμφωνα με το πρότυπο EN 62841-1:2015. Το επίπεδο δόνησης ανπου δίνεται μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική αξιολόγηση της έκθεσης σε δονήσεις.

Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της συσκευής. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Τα υψηλότερα επίπεδα κραδασμών επηρεάζονται από την ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας. Οι παραπάνω λόγοι μπορεί να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς καθ' όλη τη διάρκεια της περιόδου εργασίας.

Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Αφού εκτιμηθούν με ακρίβεια όλοι οι παράγοντες, η συνολική έκθεση σε δονήσεις μπορεί να αποδειχθεί πολύ χαμηλότερη.

Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας χεριών και η σωστή οργάνωση της εργασίας.

ΠΡΟΣΤΑΣ'ΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοτική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι φιλικές προς το περιβάλλον. Ο μη ανακυκλωμένος εξοπλισμός αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (εφεξής: "GTX Poland") ενημερώνει ότι όλα τα πνευματικά δκαιώματα επί του περιεχομένου του παρόντος

εγχειρίδου (εφεξής: “Εγχειρίδιο”), συμπεριλαμβανομένων μεταξύ άλλων. Όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειρίδου (εφεξής: “Εγχειρίδιο”), συμπεριλαμβανομένων μεταξύ άλλων του κειμένου, των φωτογραφιών, των διαγραμμάτων, των σχεδίων, καθώς και της σύνθεσης του, ανήκουν αποκλειστικά στην GTX Poland και υπόκενται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90, σημείο 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του εγχειρίδου καθώς και των επιμέρους σταχείων του χωρίς τη γραπτή συγκατάθεση της GTX Poland απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες.

Δήλωση συμμόρφωσης ΕΚ

Kataoškenuastnjs: GTX Poland Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Προϊόν: Προϊόν: Κυκλικό πριόνι

Μοντέλο: 58G489

Εμπορική ονομασία: GRAPHITE

Αύξων αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή.

Το προϊόν που περιγράφεται παραπάνω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία για τα μηχανήματα 2006/42/ΕΚ

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ

Οδηγία RoHS 2011/65/ΕΕ, όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των προτύπων:

EN 62841-1:2015; EN 62841-2-5:2014,

EN 55014-1:2017+A11:2020- EN 55014-2:2015- EN IEC 61000-

3-2:2019- EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα που προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν μεταγενέστερα.

Ονοματεπώνυμο και διεύθυνση του ατόμου που κατοικεί στην ΕΕ και είναι εξουσιοδοτημένο να συντάσσει τον τεχνικό φάκελο:

Υπογράφεται εξ ονόματος του:

Υπεύθυνος ποιότητας της GTX Poland

Βαρσοβία, 2023-11-23
