INSTRUKCJA OBSŁUGI 58G489 Graphite

• ZAGROŻENIE: Trzymać ręce z dala od obszaru cięcia i tarczy tnącej. Trzymać drugą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli obiema rękami trzyma się pilarkę, to zmniejsza się ryzyko zranienia tarczą tnącą.
• Nie sięgać ręką pod spód przedmiotu obrabianego. Ośłona nie może ochronić cię przed obracającą się tarczą tnącą poniżej przedmiotu obrabianego
• Nastawić głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza tnąca wystawała poniżej ciętego materiału mniej niż na wysokość zęba.
• Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do solidnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia obracającej się tarczy tnącej lub utraty kontroli cięcia.
• Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której obracająca się tarcza tnąca może mieć styczność z przewodami będącymi pod napięciem lub z przewodem zasilającym pilarkę. Zetknięcie się z „przewodami pod napięciem” metalowych części elektronarzędzia może spowodować porażenie prądem operatora.
• Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia obracającej się tarczy tnącej.
• Zawsze używać tarczy tnącej o prawidłowych wymiarach otworów osadczych. Tarcze tnące, które nie pasują do gniazda mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.
• Nigdy nie stosować do zamocowania tarczy tnącej uszkodzonych lub niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące tarczę tnącą zostały specjalnie zaprojektowane dla piłarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania. Przyczyny odrzutu i zapobieganie odrzutowi.

➢ Odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane zaciśnięta lub niewłaściwie prowadzoną tarczą tnącą.

Kiedy tarcza tnąca pilarki jest zahaczona lub zaciśnięta w szczelinie, tarcza tnąca zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu w kierunku do operatora.

Jeśli tarcza tnąca jest zwichrowana lub żle ustawiona w przecinanym elemencie, zęby tarczy tnącej po wyjściu z materiału mogą uderzyć górną powierzchnię ciętego materiału powodując podniesienie tarczy tnącej a zarazem pilarki i odrzut w kierunku operatora.

Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności.

• Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tlynego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia.
• Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli zachowano odpowiednie środki ostrożności.
• Kiedy tarcza tnąca zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza tnąca nie

zatrzyma się całkowicie. Nigdy nie próbować usunięcia tarczy tnącej z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza tnąca porusza się może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacierania się tarczy tnącej.

• W przypadku ponownego uruchomienia pilarki w elemencie obrabianym wyśrodkować tarczę tnącą w rzazie i sprawdzić, czy zęby tarczy tnącej nie są zablokowane w materiale. Jeśli tarcza tnąca zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.
• Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i odrzutu tylnego pilarki. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i pobliżu krawędzi płyty.
• Nie używać tępych lub uszkodzonych tarcz tnących. Nieostre lub niewłaściwie ustawione zęby tarczy tnącej tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie tarczy tnącej i odrzut tylny.
• Nastawić pewnie zaciski głębokości cięcia i kąta pochylenia, przed wykonaniem cięcia. Jeśli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny
• Szczególnie uważać podczas wykonywania cięcia wgłebnego w ściankach działowych. Tarcza tnąca może ciąć inne przedmioty niewidoczne z zewnątrz, powodując odrzut tylny.

FUNKCJE OSŁONY DOLNEJ

• Sprawdzić przed każdym użyciem osłone dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zmyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłone dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka do tarczy tnącej lub innej części urządzenia dla każdego nastawienia kąta i głębokości cięcia.
• Sprawdzić działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Zadziałanie osłony dolnej może zostać spowolnione wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.
• Dopuszcza się ręczne wycofanie osłony dolej tylko przy specjalnych cięciach jak „cięcie wgłębne” i „cięcie złożone”. Podnosić osłonę dolną za pomocą uchwytu odciągającego i kiedy tarcza tnąca zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie.
• Zawsze obserwować, czy osłona dolna zakrywa tarczę tnącą przed odłożeniem pilarki na stół warsztatowy lub podługę. Nieosłonięta obracająca się tarcza tnąca będzie powodowała, że pilarka będzie cofała się do tyłu tnąc cokolwiek na swej drodze. Należy wziąć pod uwagę czas potrzebny do zatrzymania się tarczy tnącej po wyłączeniu.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA ŚRODKI OSTROŻNOŚCI

• Nie używaj uszkodzonych lub zdeformowanych tarcz tnących.
• Nie używaj ściernic.
• Stosuj tylko tarcze tnące zalecane przez producenta, które spełniają wymagania normy EN 847-1.
• Nie stosować tarcz tnących nie posiadających zębów z zakończeniem z węglików spiekanych.
• Pył pochodzący z niektórych rodzajów drewna może być niebezpieczny dla zdrowia. Bezpośredni kontakt fizyczny z pyłami może powodować reakcje alergiczne i/lub choroby układu oddechowego u operatora lub osób postronnych. Pyły dębu i buku są uważane za rakotwórcze, zwłaszcza w związku z substancjami do obróbki drewna (impregnaty do drewna).
• Stosuj środki ochrony osobistej takie jak:
• ochronniki słuchu, aby zredukować ryzyko utraty słuchu;
• osłone oczu;
• ochronę dróg oddechowych, aby zredukować ryzyko wdychania szkodliwych pytów;

- rękawice do obsługi tarcz tnących oraz innych chropowatych i ostrych materiałów (tarcze tnące powinny być trzymane za otwór gdy tylko to jest możliwe);

Podłączyć system odciągu pyłów podczas cięcia drewna. BEZPIECZNA PRACA

• Należy dobrać tarczę tnącą do rodzaju materiału, który ma być cięty.
• Nie wolno używać pilarki do cięcia materiałów innych niż drewno lub drewnopochodne.
• Nie wolno używać pilarki bez osłony lub gdy jest ona zablokowana.
• Podłoga w okolicy pracy maszyną powinna być dobrze utrzymana bez lużnych materiałów i wystających elementów.
• Należy zapewnić odpowiednie oświetlenie miejsca pracy.
• Pracownik obsługujący maszynę powinien być odpowiednio przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
• Stosować jedynie ostre tarcze tnące.
• Zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy tnącej.
• Upewnić się, że zastosowane części są zgodne z zaleceniami wytwórcy.
• Odłącz pilarkę od zasilania podczas wykonywania czynności konserwacyjnych.
• Jeśli przewód zasilający ulegnie uszkodzeniu podczas pracy, natychmiast odłącz zasilanie. NIE NALEŻY DOTYKAĆ PRZEWODU ZASILAJĄCEGO PRZED ODŁĄCZENIEM ZASILANIA.
• Jeśli piła jest wyposażona w laser, nie wolno wymieniać lasera na inny typ, a wszelkie naprawy muszą być wykonywane przez serwis. Nie kieruj wiązki lasera na ludzi ani zwierzęta.
• Nie używaj tego narzędzia w trybie stacjonarnym. Nie jest przeznaczony do użytku ze stołem do cięcia.
• Zamocuj obrabiany materiał na stabilnej powierzchni i zabezpiecz zaciskiem lub imadłem, aby wyeliminować przesuwanie. Ten rodzaj mocowania przedmiotu obrabianego jest bezpieczniejszy niż trzymanie przedmiotu w ręku.
• Poczekaj, aż ostrze zatrzyma się całkowicie, zanim odłożysz narzędzie. Ostrze tnące może się zaciąć i spowodować utratę kontroli nad narzędziem.
• Przed rozpoczęciem cięcia zaczekaj aż tarcza osiągnie maksymalne obroty. Po ich osiągnięciu rozpocznij cięcie ostrożnie przykładając tarczę do ciętego materiału

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

BUDOWA I ZASTOSOWANIE

Produkt objęty niniejszą instrukcją jest to przenośna elektryczna pilarka tarczowa do cięcia drewna, tworzyw sztucznych i podobnych materiałów.

• Narzędzie nie może być montowane na wsporniku lub stojaku roboczym do użytku jako narzędzie stałe.
• Nie używać tarcz ściernych.

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Przycisk wyłącznika i blokady

2. Ośłona stała

3. Ośłona ruchoma
   4.Kołnierz
4. Tarcza tnąca
   6.Płyta bazowa
5. Wylot pyłu (króciec)
   8.Regulator cięcia ukośnego
6. Regulator głębokości cięcia
   10.Blokada wrzeciona
   11.Uchwyt pomocniczy

* Mogą występować różnice między rysunkiem a wyrobem.

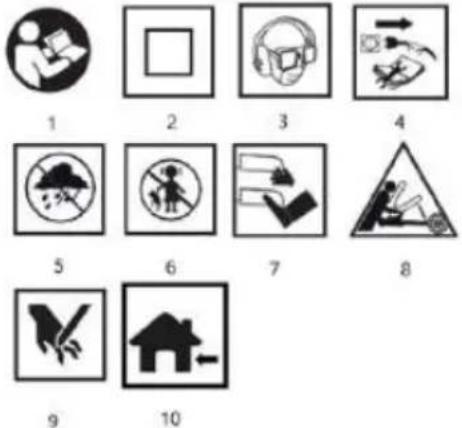

PIKTOGRAMY I OSTRZEŻENIA

1 2 3 4 5 6 7 8 9 10

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.
2. Urządzenie z izolacją klasy drugiej
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu, maskę przeciwpyłową)
4. Odlącz przewód zasilający przed rozpoczęciem czynności obsługowych lub naprawczych.
5. Chronić przed deszczem.
6. Nie dopuszczać dzieci do urządzenia.
7. Nie zbliżaj kończyn do elementów tnących!
8. Zagrożenie naskutek odrzutu.
   9.Uwaga ryzyko skaleczenia dłoni, odcięciapalców.
   10.Do użytku wewnętrznego

WYPOSAŻENIE I AKCESORIA

• Prowadnica równoległa - 1 szt
• Klucz sześciokątny - 1 szt

PRZYGOTOWANIE DO PRACY

• Należy zacisnąć obrabiany przedmiot. Upewnij się, że strona, która będzie widoczna później, jest skierowana w dół, ponieważ cięcie jest najdokładniejsze po tej stronie.
• Urządzenie należy włączyć przed dotknięciem obrabianego przedmiotu. Nie wywieraj nacisku na tarczę tnącą. Pozostawić maszynie wystarczająco dużo czasu na przecięcie elementu.
• Należy trzymać urządzenie obiema rękami, używając obu uchwytów. Zapewnia to optymalną kontrolę nad urządzeniem.

USTAWIENIE GŁĘBOKOŚCI CIĘCIA

• Zwolnić dźwignię blokującą regulatora głębokości cięcia (9);
• Odchylić płytę prowadzącą w dół;
• Ustaw głębokość cięcia za pomocą skali. Zęby piły muszą wystawać ok. 2 mm poza drewno;
• Popchnij dźwignię blokującą w dół.

REGULACJA PŁYTY PROWADZĄCEJ (KAT CIECIA)

• Poluzować śrubę blokującą regulatora cięcia ukośnego (8);
• Ustaw płytkę prowadzącą pod żądanym kątem w zakresie od 0 do 45°;

• Dokręcić śrubę blokująca.

Nigdy nie wolno dopuścić, aby za pracującą pilarką znajdowała się ręka czy palce. W przypadku wystąpienia zjawiska odrzutu pilarka może opaść na rękę, co może być przyczyną poważnego uszkodzenia ciała.

ODPROWADZANIE PYŁU

• Pilarka tarczowa wyposażona jest w króciec odprowadzania pyłu (7) umożliwiający odprowadzanie powstających przy cięciu wiórów i pyłu.
• Odkurzacz warsztatowy lub odkurzacz do użytku domowego można podłączyć do wylotu pyłu narzędzia za pomocą zestawu węża do pyłu. Przed użyciem należy upewnić się, że metalowy zacisk mocujący znajduje się w jednej płaszczyźnie z końcem węża.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej pilarki. Podczas uruchamiania pilarkę należy trzymać obiema rękami, gdyż moment obrotowy silnika może spowodować nie kontrolowany obrót elektronarzędzia.

Należy pamiętać, że po wyłączeniu pilarki jej elementy ruchome jeszcze przez jakiś czas wirują.

Pilarka jest wyposażona w przycisk blokady włącznika (10), zabezpieczający przed przypadkowym uruchomieniem.

Włączanie:

• Wcisnąć przycisk blokady włącznika (10)
• Wcisnąć przycisk włącznika (1).

Wyłączanie:

• Zwolnić nacisk na przycisk włącznika (1). CIĘCIE
• Przy rozpoczynaniu pracy zawsze należy trzymać pilarkę pewnie, obiema rękami z wykorzystaniem obu rękojeści.
• Pilarkę można włączać tylko wtedy, gdy jest ona odsunięta od materiału przewidzianego do cięcia.
• Nie wolno naciskać pilarki z nadmierną siłą, wywierać na nią nacisk umiarkowany, ciągły.
• Po zakończeniu cięcia zezwolić, aby tarcza tnąca całkowicie się zatrzymała.
• Jeśli cięcie zostanie przerwane przed zamierzonym zakończeniem, podejmując kontynuację należy najpierw po uruchomieniu pilarki odczekać, aż osiągnie ona swoją maksymalną prędkość obrotową i następnie ostrożnie wprowadzić tarczę tnącą w rzaz w przecinanym materiale.
• Przy cięciu w poprzek włókien materiału (drewna) niekiedy włókna mają tendencję do unoszenia się ku górze i odrywania (przesuw pilarki z małą prędkością minimalizuje występowanie tej tendencji).
• Upewnić się czy osłona dolna w swoim ruchu dochodzi do położenia skrajnego.
• Przed przystąpieniem do cięcia zawsze należy się upewnić czy dźwignia blokady głębokości cięcia i pokrętło blokady ustawienia stopy pilarki są właściwie dokręcone.
• Do współpracy z pilarką należy stosować wyłącznie tarcze tnące o właściwej średnicy zewnętrznej i średnicy otworu osadzenia tarczy tnącej.
• Materiał przecinany powinien być unieruchomiony w sposób pewny.
• Szerszą część stopy pilarki należy umieszczać na tej części materiału, która nie jest odcinana.

Jeśli wymiary materiału są niewielkie, materiał należy unieruchomić za pomocą ścisków stolarskich. Jeśli stopa pilarki nie przesuwa się po obrabianym materiale, lecz jest uniesiona to zachodzi niebezpieczeństwo zjawiska odrzutu. Odpowiednie unieruchomienie przecinanego materiału i pewne trzymanie pilarki zapewniają pełną kontrolę pracy elektronarzędziem, co pozwala na uniknięcie niebezpieczeństwa uszkodzenia ciała. Nie wolno podejmować próby podtrzymywania krótkich kawałków materiału ręką.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą, lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

• Należy dbać o to, aby otwory wentylacyjne w obudowie pilarki były zawsze drożne bez osadu pyłu. Zawsze czyste powinny być także wszystkie elementy regulacyjne pilarki. Jeśli zachodzi potrzeba należy je czyścić za pomocą pędzla. Najskuteczniejsze czyszczenie zapewnia użycie sprężonego powietrza. Stosując sprężone powietrze zawsze należy mieć nałożone gogle przeciwodpryskowe i maskę ochronną. Nie wolno czyścić szczelin wentylacyjnych wsuwając do nich elementy ostre jak wkrętaki czy tym podobne.

• Do czyszczenia nie wolno stosować benzyny, rozpuszczalnika lub detergentów, które mogłyby uszkodzić elementy z tworzyw sztucznych pilarki.

• W przypadku wystąpienia nadmiernego iskrzenia na komutatorze silnika należy elektronarzędzie wyłączyć z eksploatacji i dostarczyć do warsztatu serwisowego.

• Podczas normalnej eksploatacji tarcza tnąca ulega po jakimś czasie stępieniu. Oznaką stępienia tarczy tnącej jest konieczność zwiększenia nacisku przy przesuwaniu pilarki podczas cięcia. Jeśli zostanie stwierdzone uszkodzenie tarczy tnącej to należy ją bezzwołcznie wymienić.

- Tarcza tnąca powinna być zawsze ostra.

WYMIANA TARCZY TNĄCEJ

UWAGA! Przed dokonaniem jakichkolwiek zmian w pilarce tarczowej należy wyciągnąć wtyczkę z zasilania!

• Otwórz dolną prowadnicę i przytrzymaj piłę.
• Użyj blokady wrzeciona, aby zatrzymać ruch tarczy;
• Poluzuj śrubę za pomocą klucza;
• Zdemontować zewnętrzny kołnierz i tarczę;
• Oczyć kołnierz i włóż nowe tarczę.

Zwróć uwagę na kierunek obrotów (patrz strzałka na osłonie);

- Użyj blokady wrzeciona, aby zatrzymać ruch tarczy;

- Dokręcić śrubę kluczem i sprawdzić współosiowość.

Należy zwrócić uwagę, aby zamontować tarczę tnącą zębami ustawionymi we właściwym kierunku. Kierunek obrotu wrzeciona elektronarzędzia pokazuje strzałka na obudowie pilarki.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Pilarka tarczowa 58G489
Parametr		Wartość
Napięcie zasilania		230-240V~
Częstotliwość zasilania		50Hz
Moc znamionowa		1200W
Prędkość obrotowa (bez obciążenia)		5500/min ^-1
Zakres cięcia ukośnego		0° ÷ 45°
Srednica zewnętrzna tarczy tnącej		185 mm
Średnica wewnętrzna tarczy tnącej		20 mm
Grubość ciętego materiału	Pod kątem prostym	63 mm
	Pod skosem	42 mm
Klasa ochronności		II
Kasa IP		IPX0
Masa		3,37 kg
Rok produkcji		2025

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom cisnienia akustycznego	Lp_A=97,3 dB(A) K=3 dB(A)
Poziom mocy akustycznej	Lw_A=108,3 dB(A) K=3 dB(A)
Przyspieszenie drgań	ah=3,856 m/s^2 K=1,5m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a h (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LwA oraz wartość przy-spieszeń drgań a h zostały zmierzone zgodnie z normą EN 62841-1:2015. Podany poziom drgań a hmoże zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny

mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa. W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty spreże elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com

Zeskanuj QR kod i wejdź na gtxservice.com

CIRCULAR ECONOMY SOLUTIONS

Deklaracja zgodności WE

Producent: GTX Poland Sp. Z o.o. Sp.k., ul.Pograniczna 2/4 02-285 Warszawa

Wyrób: Pilarka tarczowa

Model: 58G489

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej

2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-

3-2:2019; EN 61000-3-3:2013+A1:2019

EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GTX Poland

Warszawa, 2023-11-23

(EN)

TRANSLATION OF THE ORIGINAL INSTRUCTIONS CIRCULAR SAW 58G489

2/4 Pograniczna Street

02-285 Warsaw

Paweł Kowalski

2/4 Strada Pograniczna

02-285 Varşovia

Paweł Kowalski

GTX Polonia Responsabil cu calitatea

Varşovia, 2023-11-23

(HU)

Pograniczna utca 2/4

02-285 Varsó

Paweł Kowalski

2/4 Pograniczna Straße

02-285 Warschau

Paweł Kowalski

Ulice Pograniczna 2/4 02-285 Warszawa

Ulice Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Ulica Pograniczna 2/4 02-285 Warszawa

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Pograniczna gatvé 2/4 02-285 Warszawa

Pograniczna gatvé 2/4

02-285 Varšuva

Paweł Kowalski

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavā, ul. Pograniczna 2/4 (turpmak tekstā - "GTX Poland

2/4 Pograniczna Street

02-285 Warszawa

2/4 Pograniczna Street

02-285 Varšava

Paweł Kowalski

GTX Poland kvalitātes specialists

Varšava, 2023-11-23

(SL)

PREVOD IZVIRNIH NAVODIL

KROŽNA ŽAGA 58G489

OPOMBA: PRED UPORABO ELEKTRIČNEGA ORODJA NATANČNO PREBERITE TA PRIROČNIK IN GA SHRANITE ZA POZNEJŠO UPORABO.

POSEBNI VARNOSTNI PREDPISI

Postopek rezanja

2/4 Pograniczna-straat

02-285 Warschau

Paweł Kowalski

Rua Pograniczna, 2/4

02-285 Varsóvia

Paweł Kowalski

Fabricante: GTX Poland Sp. z o.o. Sp.k., Calle Pograniczna 2/4 02-285 Warszawa

Calle Pograniczna 2/4

02-285 Varsovia

Paweł Kowalski

2/4 Pograniczna tänav

02-285 Warszawa.

2/4 Pograniczna tänav

02-285 Varssavi

Paweł Kowalski

GTX Poola Kvaliteediametnik

Varssavi, 2023-11-23
