ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RoQuick 35957 ROTHENBERGER

Εγχειρίδιο χειρισμού

Διαβάστε το προσεκτικά και φυλάξτε το για μελλοντική αναφορά

100 W Πιστόλι ηλεκτροσ- υγκόλλησης αριθ. πρ. 035957 www.walter-werkzeuge.com

αριθ. πρ. 035957

Σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο

= Φορέστε προστατευτικά γυαλιά

= Φορέστε προστατευτικά γαντια

= Διαβάστε το εγχειρίδιο χειρισμου

Οδηγίες ασφαλείας για το πιστόλι ηλεκτροσυγκόλλησης

• Τα μεταλλικά μέρη του μηχανήματος μπορεί υπερθερμανθούν κατά τη λειτουργία. Μην αγγίζετε ποτέ τα μεταλλικά μέρη και κρατάτε το μηχάνημα από τη λαβή και μονο.
• Βεβαιωθείτε ότι η μύτη έχει στερεωθεί καλά στα στηρίγματα μύτης πριν αρχίσετε να εργάζεστε. Ελέγξτε ότι οι βίδες των στηριγμάτων μύτης είναι σφιγμένες.
• Προύγραμματίστε την εργασία σας με προσοχή και ετοιμάστε ένα ασφαλές σημείο για να τοποθετήσετε το μηχάνημα μετά την εργασία. Μην τοποθετείτε ποτέ το μηχάνημα πάνω σε εύφλεκτες επιφάνειες.
• Θα πρέπει να αφήσετε τη μύτη να κρυώσει και να επανέλθει στη θερμοκρασία δωματίου αφού τελειώσετε την εργασία σας. Μην ψύχετε ποτέ τη μύτη βυθίζοντάς τη σε νερό - διατρέχετε κίνδυνο ηλεκτροπληξίας!
• Μην αποθηκεύετε το μηχάνημα και μην αφήνετε το μηχάνημα χωρίς επίβλεψη μέχρι να κρυώσει εντελώς.
• Χρησιμοποιήστε το μηχάνημα μόνο σε καλά αεριζόμενα δωμάτια. Κατά τη χρήση του μηχανήματος ενδέχεται να παραχθούν τοξικές αναθυμιάσεις επιβλαβείς για την υγεία σας. Αν χρειάζεται, χρησιμοποιήστε ανεμιστήρα ή εξαερισμό. Αν χρειαστεί, ζητήστε τη συμβουλή ειδικού.
• Πολλοί τύποι συγκολλητικών μέσων αποτελούνται κατά κύριο λόγο από μόλυβδο, ο οποίος είναι δηλητηριώδης. Μην τρώτε, καπνίζετε ή πίνετε ενώ χρησιμοποιείτε το μηχάνημα. Πλένετε πάντα τα χέρια σας προσεκτικά αφού τελειώσετε την εργασία.
• Γία να αποφύγετε τον κίνδυνο υπερθέρμανσης, το πιστόλι ηλεκτροσυγκόλλησης θα πρέπει να θερμαίνεται για 12 δευτερόλεπτα το πολύ. Στη συνέχεια, θα πρέπει να αφήσετε το πιστόλι ηλεκτροσυγκόλλησης να κρυώσει για 48 δευτερόλεπτα.
• Το καλώδιο δεν είναι ανθεκτικό στη θερμότητα. Απομακρύνετε πάντα το καλώδιο προς το πίσω μέρος του μηχανήματος και βεβαιωθείτε ότι η θερμή μύτη συγκόλλησης δεν έρχεται σε επαφή με το καλώδιο. Τα κατεστραμμένα καλώδια θα πρέπει να αντικαθίστανται αποκλειστικά από τον κατασκευαστή ή από εξειδικευμένο ηλεκτρολόγο.
• Φυλάσσετε το μηχάνημα σε ασφαλές σημείο μακριά από τα παιδιά, μην επιτρέπετε σε παιδια να χρησιμοποιουν το μηχάνημα και κρατάτε τα παιδια μακριά από το χώρο κατά τη λειτουργία του μηχανήματος.
• Να έχετε υπόψη σας ότι ενδέχεται να παραχθούν τοξικές αναθυμιάσεις όταν χρησιμοποιείτε τη μύτη κοπής για να κόψετε πλαστικό, και ιδιαίτερα PVC. Μην εισπνέετε τις αναθυμιάσεις. Να εργάζεστε μόνο σε καλά αεριζόμενα δωμάτια.

vα

Πριν χρησιμοποιήσετε το μηχανήμα

Τεχνικές προδιαγραφές για το FL-98

Ονομαστική τάση 230 V ~ / 50 Hz
Ονομαστική ισχύς 100 W
Ενεργοποίηση (ON) 30 δευτερόλεπτα
Απενεργοποίηση (OFF) 30 δευτερόλεπτα
Λαμπτήρας 2,2V / 0,5W
Βάρος 1 kg περίπου
CEΚατηγορία προστασίας II

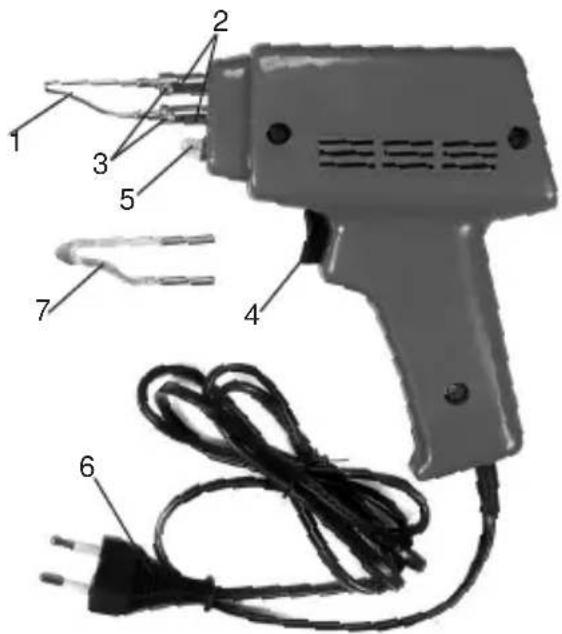

Χαρακτηριστικά

1. Mútη
2. Στηρίγματα μύτης
3. Βίδες στηριγμάτων μύτης
4. Σκανδάλη
5. Προβολέας
6. Καλώδιο
7. Mútη

Το μηχάνημα έχει σχεδιαστεί για συγκόλληση ηλεκτρικών καλωδίων και πλακετών κυκλώμάτων, για επιδιορθώσεις μικρών ηλεκτρικών συσκευών, για αποσυγκόλληση, για επικασσιτέρωση συρμάτων και για μοντελισμό. Το μηχάνημα αυτό προορίζεται για χρήση μόνο σε εσωτερικούς χώρους και δεν θα πρέπει να χρησιμοποιείται σε εξωτερικούς χώρους. Το μηχάνημα δεν θα πρέπει να χρησιμοποιείται για οποιονδήποτε άλλο σκοπό.

Σύνδεση με την παροχή ρεύματος

Η συσκευή μπορεί να συνδεθεί μόνο σε μονοφασική παροχή ρεύματος ίσης τάσης με αυτήν που αναγράφεται στην ετικέτα προδιαγραφών του μηχανήματος. Μηχανήματα τάσης 230 Τ μπορούν να συνδεθούν και σε παροχή ρεύματος 220 V. Το ηλεκτρικό κύκλωμα θα πρέπει να είναι εξοπλισμένο με ασφάλεια 16 Απρ.

Τοποθέτηση / αλλαγή μύτης

Προσοχή! Οι μύτες συγκόλλησης θερμαίνονται υπερβολικά. Βεβαιωθείτε ότι η μύτη και τα στηρίγματα μύτης έχουν κρυώσει εντελώς πριν προσπαθήσετε να αλλάξετε τη μύτη.

• Χαλαρώστε τις βίδες στηρίγματος μύτης και αφαιρέστε τη μύτη.
• Εισάγετε τη νέα μύτη και σφίξτε ξανά τις βίδες στηρίγματος μύτης.

πιστόλι ηλεκτροσυγκόλλησης

- Τραβήξτε τη σκανδάλη για να ενεργοποιήσετε το μηχάνημα.

- Τραβήξτε τη σκανδάλη για να απενεργοποιήσετε το μηχάνημα.

Προσοχή! Για να αποφύγετε τον κίνδυνο υπερθέρμανσης, το πιστόληλεκτροσυγκόλλησης θα πρέπει νο θερμαίνεται για 30 δευτερόλεπτο το πολύ. Στη συνέχεια, θα πρέπει νο αφήσετε το πιστόληλεκτροσυγκόλλησης να κρυώσε για 30 δευτερόλεπτα.

Θέρμανση για 30 δευτερόλεπτα συνήθως επαρκεί για 2-3 ενώσεις.

Συγκολλητικό μέσο και ευτηκτική ουσία

Συγκόλληση είναι η διαδικασία δημιουργίας σταθερής ηλεκτρικής και μηχανικής ένωσης μεταξύ συγκεκριμένων μετάλλων, ενώνοντας τα με ένα "μαλακό" συγκολλητικό μεσο. Αυτό συνήθως αποτελείται από κράμα μολύβδου και κασσίτερου με χαμηλή θερμοκρασία τήξης.

Συγκολλητικό μέσο

Για την αγορά DIY (Κάν'το μόνος σου) τα συγκολλητικά μέσα παράγονται σχεδόν αποκλειστικά σε μορφή σύρματος.

Υπάρχουν δύο τύποι σύγκολλητικού σύρματος στην αγορά.

1. Απλό, χωρίς γέμιση σύγκολλητικό σύρμα.

2. Συγκολλητικό σύρμα με πυρήνα ευτηκτικής ουσίας.

Για καλύτερα αποτελέσματα χρησιμοποιείτε καλής ποϊότητας συγκολλητικό σύρμα πολλαπλού πυρήνα.

Ευτηκτική ουσία

Η ευτηκτική ουσία είναι χημική ουσία η οποία αφαιρεί τα ιζήματα οξειδίου από τα τεμάχια εργασίας και προλαμβάνει το σχηματισμό ιζηματων οξειδίου στην ένωσή κατά τη συγκόλληση. Τα ιζήματα οξειδίου εμποδίζουν τη δημιουργία καθαρής ένωσης. Η ευτηκτική ουσία περιέχεται συνήθως στους πυρήνες των συγκολλητικών μέσων πολλαπλού πυρήνα, διατίθεται ωστόσο και ξεχωριστά, σε μορφή πάστας ή σε υγρή μορφή.

Προβολέας

- Autó to μηχάνημα είναι εξοπλισμένο με προβολέα, ο οποίος ανάβει όταν πιέζετε τη σκανδάλη.

- Ο προβολέας είναι ιδιαίτερα χρήσιμος κατά τη συγκόλληση σε χώρους με λιγότερο φως και δυσκολία πρόσβασης.

Συγκόλληση

Προετομασία

- Τα μέρη που θέλετε να συγκολλήσετε θα πρέπει να είναι καθαρά, ώστε να εξασφαλίζεται η δημιουργία σταθερής ηλεκτρικής και μηχανικής ένωσης. Αφαιρέστε τυχόν ίχνη οξείδωσης με τη χρήση λίμας ή σπάτουλας ή χημικου διαλύματος.

Προσοχή! Μην χρησιμοποιείτε ισχυρά οξέα, όπως υδροχλωρικό, θεϊκό ή νιτρικό οξύ, εκτος αν είστε ειδικός.

- Στη μύτη, μπορεί να σχηματιστούν ιζήματα οξειδίου. Αυτά θα πρέπει να αφαιρεθούν τρίβοντας τη μύτη πάνω σε πέτρα συγκόλλησης.

- Επικαλύψτε τη μύτη ελαφρά με ευτηκτική ουσία και επικασσιτερώστε την ελαφρά με σύρμα συγκόλλησης.

- Η σωστή θερμοκρασία επιτυγχάνεται όταν το σύρμα συγκόλλησης τήκεται και παίρνει τη μορφή συνεκτικής λεπτής στρώσης.

Αν σχηματίζονται σβόλοι, αυτὸ σημαίνει ότι μύτη δεν έχει θερμανθεί αρκετὰ. Αν σχηματίζονται σταγονίδια, η μύτη θα πρέπει να καθαριστεί.

Συγκόλληση

- Βεβαιωθείτε ότι και τα δύο μέρη της ένωσης είναι καθαρά και θερμάνετε την ένωση με το πιστόλι ηλεκτροσυγκολλησης. Κρατήστε το σύρμα συγκόλλησης στην ένωση μέχρι να ρεύσει προς την ένωση.

- Αφαιρέστε το εργαλείο συγκόλλησης από την ένωση.

- Αυτό το μηχάνημα είναι εξοπλισμένο με προβολέα, ο όποίος ανάβει όταν πιέζετε τη σκανδάλη.

- Ο προβολέας είναι ιδιαίτερα χρήσιμος κατά τη συγκόλληση σε χώρους με λιγότερο φως και δυσκολία πρόσβασης.

- Βεβαιωθείτε ότι τα μέρη παραμένουν ακίνητα μέχρι να πήξει η συγκόλληση.

- Τα υπολείμματα της ευτήκτικής ουσίας θα πρέπει να αφαιρεθούν από την ένωση αφού κρυώσει, εκτός και αν χρησιμοποιείτε συγκολλητικό μέσο πολλαπλού πυρήνα. Τα υπολείμματα ρητίνης που παράγονται κατά τη χρήση συγκολλητικού μέσου πολλαπλού πυρήνα δεν πρέπει να αφαιρούνται.

Προσοχή Η συγκόλληση απαιτεί εξάσκηση. Εξοικειωθείτε με τη διαδικασία και κάντε δοκιμές σε χρησιμοποιημένα υλικά πριν αρχίσετε να εργάζεστε. Αν χρειάζεται, ζητήστε την καθοδήγηση ή τη βοήθεια ειδικού.

Αποσυγκόλληση

Το μηχάνημα μπορεί να χρησιμοποιηθεί για αποσυγκόλληση σε συνδυασμό με αντλία ή πλέγμα αποσυγκόλλησης.

- Θερμάνετε την ένωση και αναρροφήστε τη συγκολλητική ουσία με τη χρήση του πλέγματος ή της αντλίας αποσυγκόλλησης.

Συντήρηση

Συντήρηση

Το μηχάνημα απαιτεί ελάχιστη συντήρηση, όμως θα πρέπει να διατηρείται καθαρό και μακριά από σκόνη. Μην χρησιμοποιείτε ισχυρά καθαριστικά για να καθαρίσετε τα πλαστικά μέρη του μηχανήματος.

Οι μύτες θα πρέπει να καθαρίζονται τακτικά σύμφωνα με τις οδηγίες που παρέχονται σε αυτό το εγχειρίδιο.

Οι επίδιορθώσεις και η τοποθέτηση ανταλλακτικών καλωδίων παροχής ρεύματος θα πρέπει να πραγματοποιούνται αποκλειστικά από τον κατασκευαστή ή από εξειδικευμένο ηλεκτρολόγο.

Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού θα πρέπει να ανακυκλώνονται και να μην διατίθενται μαζί με τα κοινά οικιακά απορρίμματα. Επικοινωνήστε με τις τοπικές αρχές σας για περισσότερες πληροφορίες σχετικά με τις εγκαταστάσεις ανακύκλωσης.

Δήλωση συμμόρφωσης ΕΚ

δηλώνουμε ότι το σχέδιο και η κατασκευή του ακόλουθου μηχανήματος, στη μορφή που παρέχεται από εμός, συμμορφώνεται προς τις απαιτήσεις των σχετικών οδηγιών της ΕΚ.

Περιγραφή προϊόντος:

Πιστόλι ηλεκτροσυγκόλλησης

Μοντέλο:

FL-98

Σχετικές οδηγίες ΕΚ:

☑ ΕΚ – Οδηγία χαμηλής τάσεως 2006/95/ΕΟ

☑ ΕΚ – Όδηγία πλεκτρομαγνητικής συμβατότητας (ΗΜΣ) 2004/108/ΕΟΚ

ROHS

Ισχύοντα εναρμονισμένα прότυπα:

EN 60335-1:2002+A11+A1+A12+A2+A13:2008; EN 60335-2-45:2002+A1:2008; EN 62233:2008

Anif, 01.08.2012

Ben Shields Alexander Reischl

Υπεύθυνος αγορών Διευθυντής παραγωγής Εξουσιοδοτημένο άτομο για τα τεχνικά έγγραφα
