NÁVOD K OBSLUZE RoQuick 35957 ROTHENBERGER

Návod si prosím přečtěte a uschovejte

Pájecí Pistole, 100 W s příslušenstvím Model č. 035957 www.walter-werkzeuge.com

POUŽITÉ SYMBOLY

= Používejte ochranu očí

= Používejte ochranné rukavice

= Přečtěte si návod k obsluze

Bezpečnostní pokyny pro pájecí pistoli

• Kovové části přístroje se při provozu extrémně zahrívají. Nikdy se nedotýkejte kovových částí a držte stroj výhradně za rukojet.
• Před započetím práce se ujistěte, že je hrot bezpečně uchycen v držácích. Zkontrolujte, zda jsou pevně utaženy šrouby držáků hrotu.
• Práci si dobre naplánujte a prípravte si bezpečné místo, na které můžete prístroj po práci odložit. Nikdy nepokládejte prístroj na hořlavé povrchy.
• Po ukončení práce je nutné nechat hrot vychladnout na teplotu okolí. Nikdy hrot neochlazujte ponořením do vody - hrozí nebezpečí zasažení elektrickým proudem!
• Neuskladňujte ani nenechávejte přístroj bez dozoru, dokud se zcela neochladil.
• Používejte přístroj výhradně v dobře větraných prostorách. Při použití přístroje mohou vzníkat jedovaté výpary, které mohou poškodit vaše zdraví. Podle potřeby použijte větrák nebo ventilátor. V případě nutnosti vyhledejte pomoc odborníka.
• Mnoho typů pájek je z velké části složeno z olova, které je jedovaté. Během práce s přístrojem nejezte, nekuřte ani nepijte. Po ukončení práce si vždy důkladně umyjte ruce.
• Abyste predešli riziku prehrátí, pájecí pistole se smí zapínat maximálné na dobu 12 sekund.
  Pájecí pistoli je nutné nechat po dobu 48 sekund vychladnout.
• Kabel není žáruvzdorný. Kabel vždy vedte směrem pryč od zadní části přístroje a zajistěte, aby se žhavý pájecí hrot nedostal do kontaktu s kabelem. Poškozené kabely smí vyměnit pouze výrobce nebo kvalifikovaný elektrikář.
• Ukládejte přístroj mimo dosah dětí, nenechávejte jej k dispozici dětem a udržujte děti mimo oblast, ve které je přístroj používán.
• Buděte si vědomi, že při používání řezacího hrotu křezání plastu, zejména PVC, mohou unikat jedovaté výpary. Výpary nevdechujte. Pracujte pouze v dobře větraných prostorách.

PŘED UVEDENÍM DO PROVOZU

Sítové napětí 230 V ~ / 50 Hz
Jmenovitý příkon 100 W
ZAP 30 sekund
VYP 30 sekund
Světlo 2,2 V / 0,5 W
Hmotnost cca 1 kg
CE Třída ochrany II

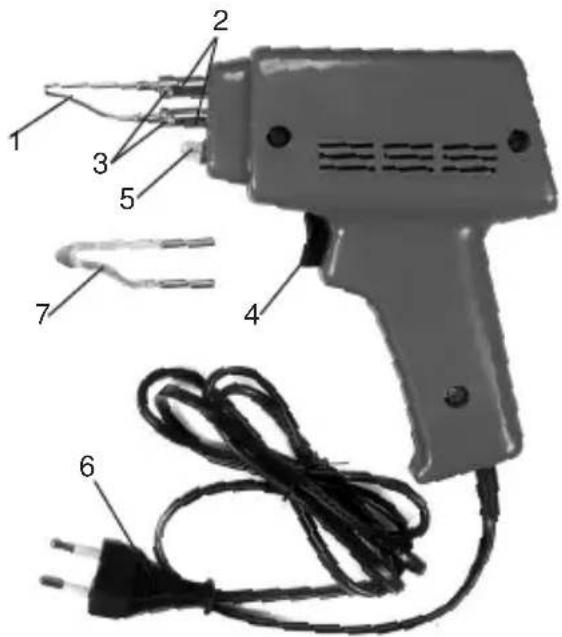

VLASTNOSTI

1. Hrot
2. Držáky hrotu
3. Šrouby držáku hrotu
4. Spínač
5. Světlo
6. Kabel
7. Hrot

Stroj je konstruován pro pájení elektrických drátů a obvodových desek, opravování malých elektronických přístrojů, rozpájení, cínování drátů a stavění modelů. Přístroj je určen k použití pouze v krytých prostorách a nesmí být používán ve venkovním prostředí. Přístroj nesmí být používán k jakýmkoli jiným účelům.

PŘIPOJENÍ DO SÍTĚ

Přístroj smí být zapojován pouze do jednofázového zdroje napětí se stejným napětím, jaké je uvedeno na výkonovém štítku stroje. Stroje konstruované pro 230 V je možné připojovat i do síťových zásuvek dodávajících 220 V. Hlavní proudový okruh musí být vybaven 16 A pojistkou.

Pozor! Pájecí hroty se extrémně zahřívají. Před výměnou hrotu se ujistěte, že hrot a držáky hrotu zcela ochladly.

• Povolte šrouby na držáku hrotu a sejměte jej.
• Nasad'te nový hrot a opět šrouby utáhněte.

• Přístroj se zapíná přepnutím spínače do polohy ZAP.
• Přístroj še vypíná prepnutím spínače do polohy VYP.

Pozor! Abyste predešli riziku prehrátí, pájecí pistole se smí zhavit maximálně po dobu 30 sekund. Pájecí pistoli je potom nutné nechat po dobu 30 sekund vychladnout.

30vteřinové žhavení obvykle postačuje pro spájení 2-3 svarů.

PÁJEDLO A TAVIDLO

Pájení je proces vytváření pevného elektrického a magnetického spoje mezi určitými kovy jejich spojením pomocí 'měkkého' pájedla. To je obvykle slitina olova a cínu s nízkým bodem tavení.

Pájedio

Pájedlo pro potřeby kutilů se vyrábí téměř výhradně ve formě drátu. Na trhu se vyskytují dva typy pájecích drátů.

1. Jednoduchý, nevyplněný pájecí drát.

2. Pájecí drát plněný tavidlem.

Nejlepších výsledků dosáhnete použitím kvalitního vícežilového pájedla.

Tavidlo

Tavidlo je chemická látka, která odstraňuje oxidový povlak z obrobků a zabraňuje jeho vytváření ve svaru během pájení. Oxidový povlak může zabraňovat vytvoření čistého svaru. Tavidlo je nejčastěji obsaženo ve vícežilových pájedlech, ale dodává se i samostatně ve formě pasty nebo v tekuté formě.

SVĚTLO

• Přístroj je vybaven bodovým světlem, které se rozsvěcí při stisknutí spínacího tlačítka.
• Bodové světlo je užitečné zejména při pájení na tmavších a hůře přístupných místech.

PÁJENÍ

Příprava

- Předměty, které chcete pájet, musí být čisté. Jedině tak bude zajištěno vytvoření pevného elektrického a mechanického spoje. Pilníkem, špachtlí nebo chemickým roztokem odstraňte jakoukoli rez.

Pozor! Nepoužívejte agresivní kyseliny, jako je kyselina solná, sírová nebo dusičná, pokud nejste odborníkem.

• Na hrotu se může tvořit oxidový povlak. Je třeba jej vždy odstranit třením hrotu o salmiakový kámen.
• Naneste na hrot tenkou vrstvu tavidla a pocínujte ji lehce pájecím drátem.
• Správná teplota je dosažena, když se pájedlo rozpustí do blánovité konzistence. Pokud dochází k hrudkování, hrot není dostatečně zahřátý. Pokud se vytvářejí svarové housenky, je zapotřebí hrot vyčistit.

Pájení

• Ujistěte se, že obě části sváru jsou čisté, a zahřejte svár pájecí pistolí. Podržte pájedlo na sváru, dokud nevteče dovnitř.

• Vyjměte pájecí pistoli ze sváru.

• Zajistěte, aby se pájené díly nepohnuly, dokud pájedlo nezatvrdne.

• Po vychladnutí je nutné ze svaru odstranit zbytky tavidla, vyjma případu, kdy je použito vícežilové pájedlo. Zbytky kalafuny vzniklé při použití vícežilové pájky by se neměly odstraňovat.

Poznámka: Pájení vyžaduje zkušenosti. Před započetím práce se seznamte s postupem a provedte několik pokusů na zbytkovém materiálu. V případě nutnosti se nechte vyškolit od odborníka nebo jej požádejte o pomoc.

Rozpojování svarů

Přístroj je možné použit také pro rozpojování svarů v kombinaci s rozpojovací pumpou nebo rozpojovacím páskem.

- Nažhavte svar a násajte pájedlo pomocí rozpojovací pumpy nebo rozpojovacího pásku.

ÚDRŽBA

ÚDRŽBA

Přístroj vyžaduje pouze minimální údržbu, ale měl by být vždy udržován v čistotě a zbavený prachu. K čištění plastových částí přístroje nepoužívejte agresivní čisticí prostředky.

Hroty je třeba čistit pravidelně podle pokynů uvedených v návodu k obsluze. Výměnu dílů nebo opravy smí provádět pouze výrobce nebo kvalifikovaný elektrikář.

Vysloužilá elektrická a elektronická zařízení je zapotřebí recyklovat a není povoleno je dávat do domovního odpadu. Podrobné informace o recyklačních zařízeních si vyžádejte od místních úřadů.

Prohlášení o shodě ES

Tímto prohlašuje společnost WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstraße 9, 5081 Anif, Austria

že níže označený stroj odpovídá na základě Vašeho konceptu a druhu konstrukce, jakož i námi dodávaného provedení, příslušným ustanovením směrnic ES.

Popis stroje:

Pájecí pistole s příslušenstvím

Model:

FL-98

Příslušné směrnice ES:

☑ Směrnice ES pro nízké napětí 2006/95/EC
☑ Směrnice ES o elektromagnetické snášenlivosti (EMV) 2004/108/EHS
ROHS

Použité harmonizované normy:

EN 60335-1:2002+A11+A1+A12+A2+A13:2008; EN 60335-2-45:2002+A1:2008; EN 62233:2008

Anif, 01.08.2012

Ben Shields Alexander Reischl

Vedoucí nákupu Vedoucí výroby

Zplnomocněný pracovník
