KÄYTTÖOHJE RoQuick 35957 ROTHENBERGER

VYSLOUŽILÉ ELEKTRICKÉ A ELEKTRONICKÉ ZAŘÍZENÍ

Lue huolellisesti ja säilytä myöhempää tarvetta varten

100 W Juotos- pistoolisarja tuotenro. 035957 www.walter-werkzeuge.com

tuotenro. 035957

= Käytä silmäsuojaimia

= Käytä suojakäsineitä

= Lue käyttöohje

Juotospistoolin turvaohjeet

• Laitteen metalliosat kuumentuvat erittäin kuumiksi käytön aikana. Älä koskaan kosketa metalliosia. Tartu laitteeseen vain kahvasta.
• Varmista, että juotoskärki on tukevasti kiinnitetty kärjen pidikkeisiin ennen työskentelyn aloittamista. Tarkasta, että juotoskärjen pidikkeen ruuvit ovat tiukasti kiinni.
• Suunnittele työsi huolellisesti ja varaa turvallinen paikka, jolle voit laskea laitteen työskentelyn päätyttyä. Alä koskaan laske laitetta helposti syttyvälle alustalle.
• Juotoskärjen pitää antaa jäähtyä huonelämpötilaan työskentelyn päätyttyä. Älä koskaan jäähdytä juotoskärjeä upottamalla sitä veteen - sähköiskuvaara!
• Alä varastoi laitetta tai jätä laitetta ilman valvontaa ennen kuin se on kokonaan jäähtynyt.
• Käytä laitetta vain hyvin ilmastoiduissa huoneissa. Laitetta käytettäessä saattaa muodostua myrkyllisiä höyryjä, jotka voivat olla terveydelle vaarallisia. Käytä tarvittaessa puhallinta tai tuuletinta. Käänny asiassa tarvittaessa asiantuntijan puoleen.
• Useat juotteet sisältävät pääosin lyijyä, joka on myrkyllistä. Älä syö, tupakoi tai juo käyttäessäsi laitetta. Pese aina kätesi huolellisesti työskentelyn päätyttyä.
• Ylikuumenemisriskin välttämiseksi juotospistoolia saa kuumentaa vain korkeintaan 12 sekunnin ajan. Sen jälkeen juotospistoolin tulee antaa jäähtyä 48 sekunnin ajan.
• Johto ei kuumuudenkestävä. Johda johto aina pois kohti laitteen takaosaa ja varmista, ettei kuuma juotoskärki kosketa johtoa. Vain laitteen valmistaja tai pätevä sähköteknikko saa vaihtaa vioittuneen johdon.
• Säilytä laite poissa lasten ulottuvilta, älä anna lasten käyttää laitetta ja pidä lapset pois työskentelyalueelta laitetta käytettäessä.
• Huomaa, että myrkyllisiä höyryjä saattaa muodostua, kun leikkauskärkeä käytetään muovin leikkaamiseen, erityisesti PVC:n leikkaamiseen. Älä hengitä höyryjä. Työskentele vain hyvin ilmastoiduissa huoneissa.

ENNEN LAITTEEN KÄYTTÖÄ

Nimellisjännite 230 V ~ / 50 Hz
Nimellisteho 100 W
PÄÄLLÄ 30 sekuntia
POIS PÄÄLTÄ 30 sekuntia
Valaisin 2,2V / 0,5W
Paino noin 1 kg
CE Suojausluokka II

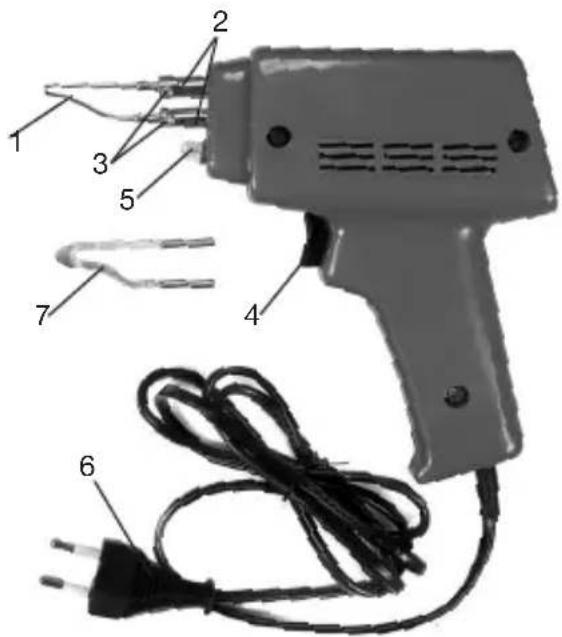

KUVAUS

1. Juotoskärki
2. Juotoskärjen pidikkeet
3. Juotoskärjen pidikkeen ruuvit
4. Käynnistyskatkaisin
5. Kohdevalaisin
6. Johto
7. Juotoskärki

Laite on suunniteltu sähköjohtojen ja piirilevyjen juottamista, pienten elektroniikkalaitteiden korjaamista, juotosten poistamista, johtojen tinausta ja pienoismallien rakentamista varten. Laite on tarkoitettu vain sisäkäyttöön eikä sitä saa käyttää ulkona. Laitetta ei saa käyttää mihinkään muuhun tarkoitukseen.

KYTKEMINEN VERKKOVIRTAAN

Laite voidaan kytkeä vain yksivaiheiseen verkkovirtaan, jossa on sama jännite kuin koneen arvokilvessä on mainittu. 230 V:n koneet voidaan kytkeä myös 220 V:n verkkovirtapistorasioihin. Verkkovirtapiirissä tulee olla 16 ampeerin sulake.

JUOTOSKÄRKIEN ASETTAMINEN / VAIHTAMINEN

Varoitus! Juotoskärjet kuumenevat käytössä erittäin kuumiksi. Varmista, että juotoskärki ja kärjen pidikkeet ovat jäähtyneet kokonaan ennen kuin kärkeä yritetään vaihtaa.

• Löysää juotoskärjen pidikkeen ruuveja ja poista juotoskärki.
• Aseta uusi juotoskärki ja kiristä juotoskärjen pidikkeen ruuvit uudelleen.

• Vedä käynnistyskatkaisimesta kytkeäksesi laitteen PÄÄLLE.
• Vapauta käynnistyskatkaisin kytkeäksesi laitteen POIS PÄÄLTÄ.

Varoitus! Ylikuumenemisriskin välttämiseksi juotospistoolia saa kuumentaa vain korkeintaan 30 sekunnin ajan. Sen jälkeen juotospistoolin tulee antaa jäähtyä 30 sekunnin ajan.

30 sekunnin kuumeneminen riittää tavallisesti 2-3 liitoksen juottamiseen.

JUOTE JA JUOKSUTE ELI FLUKSI

Juottaminen on prosessi kiinteän sähköisen ja mekaanisen liitoksen tekemiseksi tiettyjen metallien välille liittämällä ne yhteen 'pehmeällä' juotteella. Se on yleensä alhaisen sulamislämpötilan lyijyn ja tinan seos.

Juote

Juotetta tuotetaan tee-se-itse-markkinoille lähes yksinomaan langan muodossa. Markkinoilla on saatavilla kahdentyyppisiä juotoslankoja.

1. Yksinkertaista, täyttämätöntä tinalankaa.
2. Tinalankaa, jossa on juoksutetta eli fluksia.
   Parhaan tuloksen saat käyttämällä hyvälaatuista yhdistelmäjuotostinaa.

Juoksute eli fluksi

Juoksute eli fluksi on kemikaali, joka poistaa oksidikerroksen työstökappaleista ja estää sen muodostumisen liitokseen juottamisen aikana. Oksidikerros saattaa estää puhtaan juotoksen muodostumisen. Juoksutetta on yleisimmin yhdistelmäjuotostinassa, mutta sitä saa ostaa myös erikseen tahna- tai nestemuodossa.

KOHDEVALAISIN

• Laite on varustettu kohdevalaisimella, joka syttyy käynnistyskatkaisimesta painettaessa.
• Kohdevalaisin on erityisen käytännöllinen, kun juotetaan pimeissä, huonosti luoksepäästävissä olevilla alueilla.

JUOTTAMINEN

Valmistelut

- Juotettavien osien tulee olla puhtaita, jotta voidaan varmistaa, että saadaan aikaan hyvä sähköinen ja mekaaninen liitos. Poista mahdolliset hapettumat viilan tai lastan avulla tai kemiallisella liuoksella.

Varoitus! Älä käytä syövyttäviä happoja, kuten hydrokloorihappoa, rikkihappoa tai typpihappoa, ellet ole asiantuntija.

• Juotoskärkeen voi muodostua oksidikerros. Se tulisi poistaa hieromalla juotoskärkeä puhdistuskiveen.
• Lisää juotoskärkeen kevyesti juoksutetta ja tinaa sitä kevyesti juotoslangalla.
• Oikea lämpötila on saavutettu, kun juote sulaa kalvomaiseksi. Mikäli muodostuu kokkareita, juotoskärki ei ole riittävän kuuma. Mikäli muodostuu helmiä, juotoskärki tulisi puhdistaa.

Juottaminen

• Varmista, että molemmat liitoksen osat ovat puhtaita, ja kuumenna liitosta juotospistoolilla. Pidä juotosta liitoksessa, kunnes se siirtyy liitokseen.
• Vedä juotospistooli pois liitoksesta.
• Varmista, etteivät osat pääse liikkumaan ennen kuin juotos on asettunut.
• Ylimääräinen juoksute (eli fluksi) tulisi poistaa liitoksesta jäähtymisen jälkeen, paitsi kun käytetään yhdistelmäjuotostahnaa. Yhdistelmäjuotostahnaa käytettäessä muodostunutta hartsijäännöstä ei tulisi poistaa.

Huomaa: Juottaminen vaatii harjoittelua. Opettele toimenpiteet ensin ja tee koekäyttöjä romumateriaalille ennen työskentelyn aloittamista. Hakeudu tarvittaessa koulutukseen tai pyydä apua asiantuntijalta.

Juotoksen poisto

Laitetta voidaan käyttää ylimääräisen juotoksen poistoon yhdessä tinaimupumpun tai tinaimusukan kanssa.

- Kuumenna liitosta ja ime tina tinaimusukan tai tinaimupumpun avulla.

HUOLTO

HUOLTO

Laite tarvitsee hyvin vähän huoltoa, mutta se tulisi pitää puhtaana ja pölyttömänä. Älä käytä syövyttäviä puhdistusaineita laitteen muoviosien puhdistuksessa. Juotoskärjet tulisi puhdistaa säännöllisesti tämän käyttöohjeen ohjeiden mukaisesti. Vain valmistaja tai pätevä sähköteknikko saa suorittaa korjauksia ja vaihdettavien virtajohtojen kiinnittämisen.

SÄHKÖ- JA ELEKTRÖNIIKKAROMU

Sähkö- ja elektroniikkaromu on kierrätettävä eikä niitä saa hävittää talousjätteiden mukana. Ota yhteyttä paikallisiin viranomaisiin kierrätyskeskusten lisätietoja varten.

EU-yhdenmukaisuusilmoitus

Ilmoitamme, että seuraavan koneen suunnittelu ja kokoonpano toimittamassamme muodossa vastaa asianmukaisten EU-direktiivien vaatimuksia.

Tuotteen kuvaus:

Juotospistoolisarja

Malli:

FL-98

Asianmukaiset EU-direktiivit:

☑ EU – Matalajännitedirektiivi 2006/95/EC

☑ EU – Sähkömagneettisen (EMC) yhdenmukaisuuden direktiivi 2004/108/EEC

☑ ROHS

Sovellettavat yhtenäistetyt standardit:

EN 60335-1:2002+A11+A1+A12+A2+A13:2008;

EN 60335-2-45:2002+A1:2008; EN 62233:2008

Anif, 01.08.2012

Ben Shields Alexander Reischl

Ostopäällikkö Tuotepäällikkö

ja valtuuttaja

teknisessä dokumentaatiossa
