RoQuick 35957 - Svejsemaskine ROTHENBERGER - Gratis brugsanvisning og manual

Produkttype	Loddekolbe (svejsemaskine)
Mærke	Rothenberger
Model	RoQuick 35957
Nominel effekt	100 W
Nominel spænding	230 V ~ / 50 Hz
Vægt	Ca. 1 kg
Beskyttelsesklasse	II
Arbejdslampe	2,2 V / 0,5 W
Loddespidsens materiale	Metal (ikke specificeret, men standard er kobber)
Primære anvendelser	Lodning af elkabler, printplader, reparation af små elektroniske enheder, aflodning, fortinning, modeller
Maksimal opvarmningstid	30 sekunder, derefter 30 sekunders afkøling
Startmekanisme	Aftrækker (tryggeafbryder)
Loddespidser	Udskiftelige, fastgørelse med dyseskruer
Vedligeholdelse	Regelmæssig rengøring af spidsen på en fugtig svamp; rengøring af maskinen med en blød klud, ingen skrappe rengøringsmidler
Reparerbarhed	Kun producenten eller en kvalificeret elektriker må udskifte ledningen eller foretage reparationer
Reservedele tilgængelige	Loddespidser, strømkabel
Sikkerhed	Brug beskyttelsesbriller og handsker; undgå at røre ved varme metaldele; brug på et ventileret sted; nedsænk ikke spidsen i vand; overhold opvarmnings-/afkølingscyklusser
Anbefalet loddemetal type	Flerkernet loddemetal
Kun til indendørs brug	Ja
Fremstillingsland	Ikke specificeret (sandsynligvis Kina eller EU)
EU-direktiver	2006/95/EF (lavspænding), 2004/108/EF (EMC), RoHS
Harmoniscerede standarder	EN 60335-1:2002+A11+A1+A12+A2+A13:2008; EN 60335-2-45:2002+A1:2008; EN 62233:2008

Ofte stillede spørgsmål - RoQuick 35957 ROTHENBERGER

Hvad er den maksimale opvarmningstid for loddekolben?

Loddekolben kan opvarmes maksimalt 30 sekunder i træk, og skal derefter køle af i 30 sekunder for at undgå overophedning.

Kan jeg bruge loddekolben udendørs?

Nej, maskinen er designet kun til indendørs brug på et godt ventileret sted.

Hvordan udskifter jeg loddespidsen?

Løsn skruerne på dyserne, fjern den gamle, helt afkølede spids, indsæt den nye og spænd skruerne. Sørg for, at spidsen er kold, før du håndterer den.

Hvad gør jeg, hvis strømkablet er beskadiget?

Kun producenten eller en kvalificeret elektriker må udskifte ledningen. Brug ikke maskinen, hvis ledningen er beskadiget.

Hvilke typer loddemetal skal bruges?

Det anbefales at bruge et flerkernet loddemetal af god kvalitet, da det allerede indeholder flusmiddel. Undgå ikke-komplette loddemetaller.

Hvordan rengør jeg loddespidsen?

Gnid den varme (men ikke brændende) spids på en fugtig svamp for at fjerne rester. Brug ikke skrappe kemikalier.

Kan jeg afkøle spidsen i vand?

Nej, nedsænk aldrig spidsen i vand. Dette kan medføre risiko for elektrisk stød og beskadige spidsen. Lad den køle af i fri luft.

Hvad gør jeg ved giftige dampe?

Brug maskinen i et godt ventileret rum. Brug om nødvendigt en ventilator. Indånd ikke damperne, især ved klipning af PVC.

Hvordan ved jeg, om temperaturen er korrekt til lodning?

Temperaturen er korrekt, når loddemetallet smelter og danner en jævn film. Hvis der dannes klumper, er spidsen ikke varm nok. Hvis der opstår tråde, rengør spidsen.

Hvor kan jeg finde reservedele?

Loddespidser og andre dele fås hos producenten Rothenberger eller hos autoriserede forhandlere. Kontroller kompatibilitet med model RoQuick 35957.

BRUGSANVISNING RoQuick 35957 ROTHENBERGER

Læs grundigt og gem til fremtidig brug

art. nr. 035957

= Læs brugsanvisningenl

Sikkerhedsinstrukser for loddepistolen

• Apparatets metaldele bliver meget varme under brug. Berør aldrig metaldelene, og hold kun på apparatet i håndtaget.
• Sørg for at spidsen er grundigt fastgjort i spidsholderne før arbejdet påbegyndes. Kontroller at fastgørelsesskruerne er spændt.
• Planlæg arbejdet omhyggeligt, og forbered et sikkert sted at lægge apparatet efter arbejdet. Læg aldrig apparatet på en brændbar overflade.
• Spidsen skal have lov til at afkøles til rumtemperatur efter arbejdet. Afkøl aldrig spidsen ved hjælp af vand - der er fare for elektrisk stød!
• Pak ikke apparatet sammen, og efterlad det ikke uden opsyn, før det er kølet helt af.
• Benyt kun apparatet i ventilerede rum. Der kan dannes giftige dampe under arbejdet med apparatet, og dette kan skade dit helbred. Benyt om nødvendigt en blæser eller ventilator. Søg om nødvendigt eksperthjælp.
• Mange slags loddetin består hovedsaligt af bly, som er giftigt. Spis, ryg eller drik ikke under brug af apparatet. Vask altid hænder omhyggeligt efter arbejdet er afsluttet.
• For at undgå risiko for overophedning af loddepistolen, må den kun opvarmes i maksimalt 12 sekunder. Loddepistolen skal derefter køles ned i 48 sekunder.
• Ledningen er ikke modstandsdygtig overfor varme. Sørg altid for at trække ledningen bagud fra apparatet, og sørg for at den varme loddespids ikke kommer i kontakt med ledningen. En beskadiget ledning må kun udskiftes af producenten eller en kvalificeret elektriker.
• Opbevar apparatet uden for børns rækkevidde, lad ikke børn bruge apparatet og hold børn væk fra arbejdsområdet under brugen af apparatet.
• Vær opmærksom på at der kan dannes giftige dampe når man bruger skærespidsen til at skære i plastik, herunder specielt PVC. Indånd ikke dampene. Benyt kun apparatet i ventilerede rum.

Påkrævet spænding 230 V ~ / 50 Hz
Effektforbrug 100 W
TÆND 30 sekunder
SLUKKET 30 sekunder
Lampe 2,2V / 0,5W
Vægt Ca. 1 kg.
CEBeskyttelseskategori II

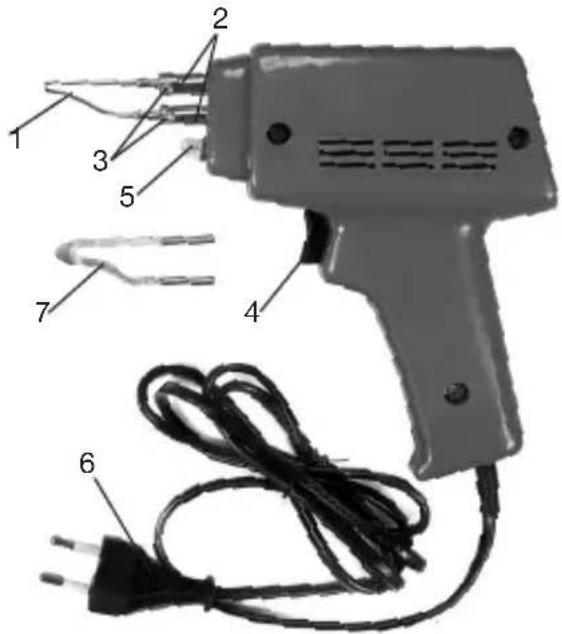

FUNKTIONER

1. Spids
2. Spidsholdere
3. Spidsholderskruer
4. Udløser
5. Spotlys
6. Ledning
7. Spids

Apparatet er designet til lodning af elektriske ledninger og printplader, reparation af mindre elektroniske apparater, aflodning, fortinning af tråd samt modelarbejde. Apparatet er beregnet til indendørs brug og må ikke anvendes udendørs. Apparatet må ikke anvendes til andre formål.

TILSLUTNING TIL STR∅M

Enheden må kun tilsluttes en enkeltfase stikkontakt med den spænding, som er angivet på apparatets dataplade. 230 V-apparater kan forbindes til 220 V-netstik. Netkredsen skal være udstyret med en 16 A sikring.

MONTERING / UDSKIFTNING AF SPIDSER

Pas på! Loddepistolens spids kan blive meget varm. Sørg for at spidsen og spidsholderen er kølet helt af, før du forsøger at udskifte dem.

• Løsn skruerne til spidsen og fjern spidsen.
• Sæt en ny spids i og spænd skruerne igen.

• Tryk på udløseren for at TÄENDE apparatet.
• Slip udløseren for at SLUKKE apparatet.

Pas på! For at undgå risiko for overophedning, må loddepistolen kun opvarmes i maksimalt 30 sekunder. Loddepistolen skal derefter køles ned i 30 sekunder.

30 sekunders opvarmning er som regel tilstrækkelig til at foretage 2-3 lodninger.

Lodning er at skabe en god elektrisk og mekanisk samling af visse materialer ved at samle dem med "blød" tin. Dette er som regel en legering af bly og tin, som har et lavt smeltepunkt.

Tin

Tin til gør-det-selv-markedet produceres næsten udelukkende i form af tråd. Der er to typer lodde-tråd på markedet.

1. Enkel, ikke-fyldt loddetråd.

2. Fyldt loddetråd med en kerne af flussmiddel.

Det bedste resultat opnås med loddetin i god kvalitet med kerne af flussmiddel.

Flussmiddel

Flussmiddel er et kemikalie, der fjerner oxidlag på de lodede emner og forhindrer oxidering af loddestedet under lodning. Oxidlag kan forhindre dannelsen af en ren samling. Flussmiddel er som regel indlagt i kernen af loddetin med kerne, men kan også fås separat som pasta eller i flydende form.

SPOTLYS

• Apparatet er udstyret med et spotlys som lyser, när der trykkes på udløseren.
• Spotlyset er specielt anvendeligt når man lodder på mørke, utilgængelige steder.

LODNING

Forberedelse

- De dele, der skal loddes, skal være rene for at sikre en god elektrisk og mekanisk forbindelse. Fjern eventuelle oxidlag ved brug af en fil, spartel eller ad kemisk vej.

Pas på! Brug ikke stærke syrer som f.eks. saltsyre, svovlsyre eller salpetersyre, med mindre du er ekspert.

• Der kan dannes et oxidlag på loddespidsen. Dette bør fjernes ved at gnide spidsen på en loddesten.
• Dæk spidsen grundigt med flussmiddel og en smule tin ved hjælp af tintråd.
• Den korrekte temperatur er opnået når tinnet smelter til en filmtynd konsistens. Hvis der dannes klumper, er spidsen ikke varm nok. Hvis der dannes tinperler skal spidsen renses.

Lodning

- Tilbageværende flussmiddel bør fjernes fra samlingen efter afkøling, bortset fra når man anvender tin med flere kerner. Det tilbageværende harpiks, der dannes når man bruger tin med flere kerner, bør ikke fjernes.

Bemærk Lodning kræver øvelse. Gør dig selv bekendt med fremgangsmåden, og gennemfør nogle tests på affaldsmateriale, før det egentlige arbejde startes. Opsøg om nødvendigt træning og assistance fra en ekspert.

Aflodning

Apparatet kan bruges til aflodning sammen med en tinsuger eller tinsugetråd.

- Opvarm samlingen og opsug tinnet med tinsugetråden eller tinsugeren.

VEDLIGEHOLDELSE

VEDLIGEHOLDELSE

Apparatet kræver meget lidt vedligeholdelse men bør holdes ren og fri for støv. Brug ikke stærke rengøringsmidler til rensning af apparatets plastikdele.

Spidsen bør renses jævnligt efter instrukserne i denne manual.

Reparation og montering af nye ledninger må kun udføres af producenten eller en kvalificeret elektriker.

BORTSKAFFELSE AF ELEKTRISK OG ELEKTRONISK UDSTYR

Bortskaffelse af elektrisk og elektronisk udstyr skal ske ved genanvendelse og må ikke foretages med husholdningsaffaldet. Kontakt dine lokale myndigheder for information om genbrugsfaciliteter.

erklærer, at designet og konstruktionen af det følgende apparat, i den form det er leveret til os, overholder kravene i de relevante EU-direktiver.

Produktbeskrivelse:

Loddepistol

Model:

FL-98

og fuldmagtshaver for teknisk dokumentation
