FHNE 805 4G TC - εστία αερίου FRANKE - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Μάρκα	Franke
Μοντέλο	FHNE 805 4G TC
Κατηγορία	Εστία αερίου
Τύπος εγκατάστασης	Εντοιχιζόμενη, κλάση 3, τύπος Y
Διαστάσεις συσκευής (Π x Β x Υ)	790 x 510 x 50 mm
Διαστάσεις κοπής (Π x Β)	770 x 490 mm
Καθαρό βάρος	12,6 kg
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz, 0,6 A
Τύπος αερίου	G20 (φυσικό αέριο) / G30 (βουτάνιο) / G31 (προπάνιο) – Κατ. II 2H3+
Πίεση αερίου	20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31)
Συνολική εγκατεστημένη ισχύς	11,8 kW (αέριο) – 860 g/h (G30/G31)
Αριθμός καυστήρων	5
Διάταξη καυστήρων	1 βοηθητικός, 1 ημιταχύς, 2 ταχείς, 1 διπλού στεφάνου
Ανάφλεξη	Ενσωματωμένη ανάφλεξη με σπινθήρα (περιστροφικό κουμπί)
Διάταξη ασφαλείας	Θερμοστοιχείο ασφαλείας (αυτόματη διακοπή αερίου αν σβήσει η φλόγα)
Υλικό επιφάνειας	Ανοξείδωτος χάλυβας
Καθαρισμός	Μαλακό σφουγγάρι με σαπουνόνερο – μη χρησιμοποιείτε ατμοκαθαριστή ούτε λειαντικά
Σύνδεση αερίου	Άκαμπτη σύνδεση χαλκού 12 mm ή εύκαμπτος ανοξείδωτος χάλυβας, παρέχεται ελαστομερής φλάντζα
Ηλεκτρική σύνδεση	Καλώδιο 3 αγωγών (H05RR-F 3x0,75 mm²)

Συχνές ερωτήσεις - FHNE 805 4G TC FRANKE

Πώς ανάβω έναν καυστήρα στην εστία αερίου Franke FHNE 805 4G TC;

Πιέστε και γυρίστε το αντίστοιχο κουμπί στη θέση ανάφλεξης (μέγιστο). Κρατήστε το πατημένο για 3 έως 4 δευτερόλεπτα για να ζεσταθεί το θερμοστοιχείο, στη συνέχεια αφήστε το και ρυθμίστε τη φλόγα.

Μπορώ να μετατρέψω την εστία αερίου από φυσικό αέριο σε υγραέριο (GPL);

Ναι, πρέπει να αντικαταστήσετε τα μπεκ με αυτά που προορίζονται για υγραέριο (παρέχονται ως αξεσουάρ) και να βιδώσετε τελείως τη βίδα ρύθμισης της ελάχιστης φλόγας. Αυτή η εργασία πρέπει να γίνει από εξειδικευμένο τεχνικό.

Ποιες διάμετροι κατσαρόλας συνιστώνται για κάθε καυστήρα;

Βοηθητικός: 80-140 mm, Ημιταχύς: 160-220 mm, Ταχύς: 220-240 mm, Διπλού στεφάνου: 240-260 mm. Χρησιμοποιήστε κατάλληλες κατσαρόλες για αποφυγή υπερθέρμανσης.

Τι να κάνω αν ο καυστήρας δεν ανάβει ή δεν παραμένει αναμμένος;

Ελέγξτε ότι η παροχή αερίου και ηλεκτρικής ενέργειας είναι ανοιχτή, ότι τα ανοίγματα του καυστήρα δεν είναι φραγμένα, ότι το θερμοστοιχείο είναι καθαρό και ότι το κουμπί κρατήθηκε αρκετή ώρα (3-4 δευτερόλεπτα). Συμβουλευτείτε τον οδηγό αντιμετώπισης βλαβών του εγχειριδίου.

Πώς καθαρίζω τους καυστήρες και τις σχάρες;

Καθαρίστε τις σχάρες, τα καπάκια και τους διαχυτήρες με ζεστό σαπουνόνερο και μαλακό σφουγγάρι. Μην τα πλένετε στο πλυντήριο πιάτων. Βεβαιωθείτε ότι οι περιοχές εξόδου του αερίου είναι απόλυτα καθαρές.

Ποια είναι η ελάχιστη απόσταση μεταξύ της εστίας και ενός απορροφητήρα ή ντουλαπιού;

Ελάχιστη απόσταση από πλευρικό τοίχο: 150 mm, πίσω τοίχο: 50 mm, και από πάνω (ντουλάπι): 700 mm. Εάν είναι εγκατεστημένος απορροφητήρας, ακολουθήστε τις οδηγίες του απορροφητήρα.

Η εστία διαθέτει ασφάλεια σε περίπτωση σβησίματος της φλόγας;

Ναι, ένα θερμοστοιχείο ασφαλείας διακόπτει αυτόματα την παροχή αερίου αν η φλόγα σβήσει τυχαία (περίπου 30 δευτερόλεπτα μετά το σβήσιμο).

Ποιοι τύποι αερίου είναι συμβατοί με αυτό το μοντέλο;

Το μοντέλο FHNE 805 4G TC είναι συμβατό με φυσικό αέριο G20 (20 mbar) και υγραέριο G30/G31 (28-30/37 mbar). Παρέχεται σε κατηγορία II 2H3+.

Πώς ρυθμίζω την ελάχιστη φλόγα σε έναν καυστήρα;

Αφαιρέστε το κουμπί, στη συνέχεια γυρίστε τη βίδα ρύθμισης (με το παρεχόμενο κατσαβίδι): δεξιόστροφα για μείωση, αριστερόστροφα για αύξηση. Εκτελέστε αυτή τη ρύθμιση ανά καυστήρα.

Πού βρίσκω τον αριθμό σειράς και τον κωδικό μοντέλου για το σέρβις μετά την πώληση;

Βρίσκονται στην πινακίδα χαρακτηριστικών κάτω από την εστία ή στο παρεχόμενο φυλλάδιο. Σημειώστε το Art./Cod. και το N.S. πριν επικοινωνήσετε με την υπηρεσία σέρβις της Franke.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FHNE 805 4G TC FRANKE

Σύμβολο προειδοποίησης. Προειδοποίηση για κινδύνους τραυματισμού.

Μετά από αφαίρεση και προετοιμασία προς αποθήκευση τραυματισμού ή πρόκληση βλάβης

Βλάβης. Καθορίζει ποιες ενέργειες πρέπει να γίνουν.

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο και στον εξοπλισμό σας παρέχονται πολλά σημαντικά μηνύματα ασφαλείας. Να διαβάζετε πάντα και να τηρείτε τα μηνύματα ασφαλείας.

Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι σωστές τη στιγμή της έκδοσης.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εφόσον βρίσκονται υπό επίβλεψη ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που συνεπάγεται. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο εργασίες καθαρισμού και συντήρησης δεν πρέπει να εκτελούνται από παιδιά χωρίς επίβλεψη.

! Κίνδυνος Τραυματισμού

Αυτό το προϊόν δεν είναι παιχνίδι. Κρατήστε τα παιδιά μακριά από τη συσκευή και τα υλικά συσκευασίας. Παραδείγματος χάριν, ραδιοτική εκπομπή και τηλεόραση, μπορεί να είναι επικίνδυνα, απορρίψτε τα με τον κατάλληλο τρόπο. Μην αφήνετε τα παιδιά κοντά στη συσκευή χωρίς επίβλεψη. Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο εσωτερικό της συσκευής. Μην χρησιμοποιείτε αυτό υπό πίεση για να καθαρίσετε τη συσκευή. Αν οι φλάντζες του καυστήρα έχουν υποστεί ζημιά, απενεργοποιήστε το χειριστήριο του καυστήρα και προσπαθήστε να επισκευάσετε τον καυστήρα για τουλάχιστον 1 λεπτό.

Η συσκευή δεν πρέπει να λειτουργεί για περισσότερο από 15 δευτερόλεπτα. Αν μετά από 15 δευτερόλεπτα ο καυστήρας δεν έχει ανάψει, διακόψτε τη λειτουργία της συσκευής και ανοίξτε την πόρτα του θαλάμου ή/και περιμένετε τουλάχιστον 1 λεπτό πριν προσπαθήσετε ξανά να ανάψετε τον καυστήρα. Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί με τρόπο ώστε να επιτρέπει την αποσύνδεση από την παροχή ρεύματος, με απόσταση ανοίγματος επαφής (3 mm) που εξασφαλίζει πλήρη αποσύνδεση σε συνθήκες υπέρτασης κατηγορίας III. Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σε σύστημα γείωσης που συμμορφώνεται με τους ισχύοντες κανονισμούς.

Η χρήση μιας συσκευής αερίου για μαγείρεμα παρέχει ευελιξία, υγρασία και προϊόντα καλής ποιότητας στον χώρο όπου εγκαθίσταται.

Βεβαιωθείτε ότι η κουζίνα εξαερίζεται καλά, ειδικά κατά τη χρήση της συσκευής: Διατηρείτε τα ανοίγματα φυσικού εξαερισμού ανοικτά ή εγκαταστήστε μια συσκευή μηχανικού εξαερισμού (μηχανικός απορροφητήρας). Μην χρησιμοποιείτε τη συσκευή σε εξωτερικό χώρο ή σε περιοχή με κακό αερισμό.

ΠΡΟΣΟΧΗ! Η διαδικασία με αέραστο πρέπει να επιτρέπεται. Μια βραχυπρόθεσμη διαδικασία με αέραστο πρέπει να επιτρέπεται αδιάλειπτα.

Μην χρησιμοποιείτε απορρυπαντικά ή λειαντικά που μπορεί να χαράξουν ή να καταστρέψουν την επιφάνεια.

Πριν τη χρήση, ελέγξτε ότι τα εξαρτήματα είναι καθαρά και χωρίς υπολείμματα τροφών.

EL

Τηρείτε τις οδηγίες ασφαλείας. Καθαρίστε τις επιφάνειες πριν από τη χρήση. Οι οδηγίες που περιέχονται στο παρόν έγγραφο ισχύουν μόνο αν τηρούνται οι αρχικές συνθήκες της χώρας. Αν οι αρχικές συνθήκες δεν τηρούνται, συμβουλευτείτε τις τεχνικές οδηγίες που περιέχουν τις απαραίτητες συμπληρώσεις σχετικά με την τροποποίηση της συσκευής για τις τοπικές συνθήκες χρήσης στη χώρα.

Κίνδυνος πυρκαγιάς!

Μην αποθηκεύετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εγκατάσταση ή η αυτόματη λειτουργία σε στεγνό ή υγρό περιβάλλον μπορεί να γίνει επικίνδυνη και να προκαλέσει πυρκαγιά. Το καυτό λάδι αναφλέγεται εύκολα.

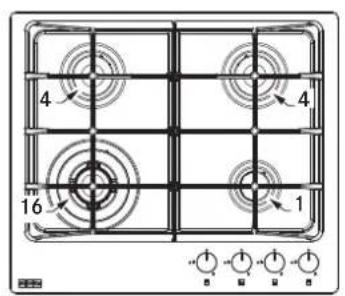

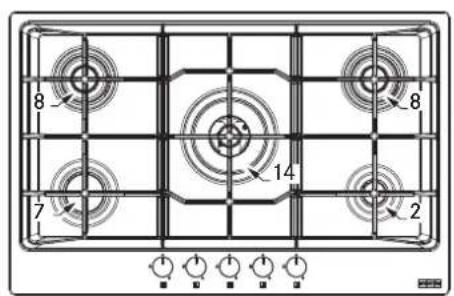

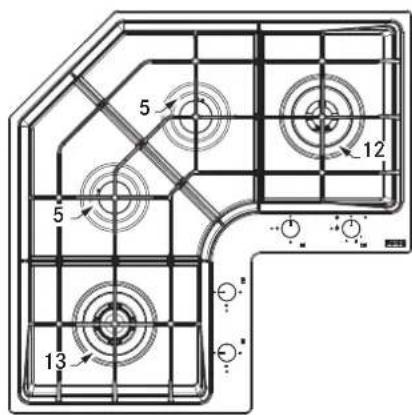

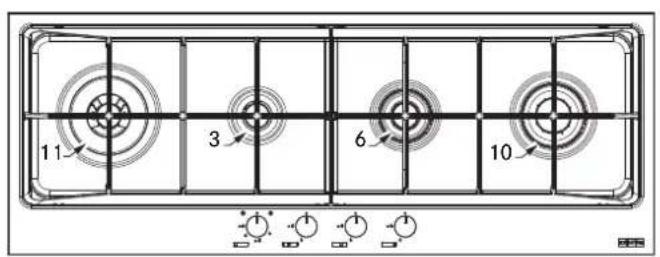

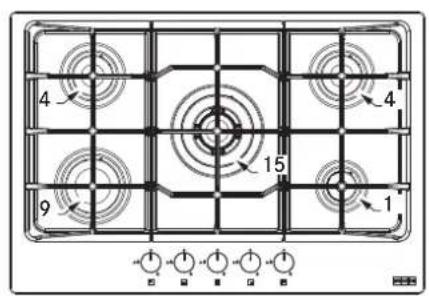

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

FHNE 604 3G TC

FHNE 755 4G TC FHNE 805 4G TC

FHNE 1204 3G TC

FHNE COR4 3G TC

Θεη ΕωτιαΟνμαοπική		Ioχύς G20	Ακροφύσια Εγχυούς G20 20 mbar	Ονμαοπική G30	Ονμαοπική G31	Ακροφύσια Εγχυούς G30 / G31 28-30/37 mbar	Ονμαοπική Ioxúς (kW)	Μειμενη Ioxúς (kW)
16	TC	0,343	1,28	262	262	0,96	3,60	2,10
15	TC	0,362	1,33	277	277	0,97	3,80	2,10
14	TC	0,362	1,41	277	277	0,98	3,80	2,10
13	TC	0,362	1,33	277	277	0,97	3,80	2,10
12	DUAL INT	0,105	0,75	80	80	0,46	1,10	0,40
	DUAL TOT	0,476	0,75+1,47	364	364	0,46+0,95	5,00	2,60
11	DUAL INT	0,076	0,71	58	58	0,46	0,80	0,40
	DUAL TOT	0,381	0,71+0,95	291	291	0,46+0,65	4,00	1,90
10	R DC	0,286	1,28	218	218	0,88	3,00	1,75
9	R	0,286	1,15	218	218	0,85	3,00	1,30
8	SR DC	0,238	1,18	182	182	0,80	2,50	0,65
7	SR	0,191	1,03	146	146	0,69	2,00	0,65
6	SR DC	0,238	1,18	182	182	0,80	2,50	1,30
5	SR	0,167	0,97	127	127	0,65	1,75	0,70
4	SR	0,167	0,97	127	127	0,65	1,75	0,70
3	AUX	0,095	0,77	73	73	0,50	1,00	0,55
2	AUX	0,095	0,78	73	73	0,50	1,00	0,65
1	AUX	0,095	0,72	73	73	0,50	1,00	0,65
Πέοη (mbar)	ελάχ.	17		20	25
	ονουμ	20		28-30	37
	μέγ.	25		35	45
Τύος αερίου		G20 φιακό σερίο			GPL G30 Boutávia - G31 Προπάνίου		Κατηγ. II 2H3+

ΔΙΑΜΟΡΦΩΣΗ ΤΩΝ ΜΟΝΤΕΛΩΝ

MovTeLo	αρ. AUX	αρ. SR	αρ. SR DC	αρ. R	αρ. R DC	αρ. DUAL	αρ. TC	αρ. Kau-σηρων	Πγηθερμοτιας	Συνλικήσικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικeta	Συνλικήσικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικeta	Δαρος(μεικότ)/Kαθαρό)	Báρος(kg)
										Συνλικήσικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικθεραρό)	Συνλικήσικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικ Μαχύς	Συνλικήσικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησικησι καθαρό)
FHNE 604 3G TC	1	2				1	4	AEPIO	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2		1		1	5	AEPIO	1.075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC(FM)	1	1	2			1	5	AEPIO	1.124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC(FM)	1		1		1	1	4	AEPIO	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC		2				1	1	4	AEPIO	1,17	895	24,6	12,3	12,3	20-24

DC = Διπλή σειρά SR = Ημίγρογο R = Γρογο AUX = Βοηθητικό C = Σχάρα πιθουδήρο E = Σχάρα εμαγιέ Παροχή νερού = 220-240 V, Συχνότητα = 50-60 Hz, Ισχύς/ρεύμα = 0,6 Watt

ΕΓΚΑΤΑΣΤΑΣΗ

Η εκάστοτε και η εκτίμηση/ εκτίμηση αέριου πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο και αδειοδοτημένο

προσωπικό. Ο κατασκευαστής φέρει καμία ευθύνη για τραυματισμό προσώπων ή υλικές ζημιές λόγω μη συμμόρφωσης με τις διατάξεις. Η σύνδεση στην παροχή αέριου πρέπει να συμμορφώνεται με τους κανονισμούς που ισχύουν στη χώρα κατά την εγκατάσταση.

Βεβαιωθείτε ότι η συσκευή συνδέεται απευθείας στην κεντρική παροχή. Βεβαιωθείτε ότι δεν χρησιμοποιούνται προσαρμογείς, πολύπριζα και καλώδια προέκτασης (μπαλαντέζες) για τη σύνδεση της συσκευής.

Ρυθμίσεις εγκατάστασης τοίχου

Το προϊόν είναι κατάλληλο για εστία αέριου κατηγορίας 3 και τύπου Υ για τα ηλεκτρικά μέρη.

Ο σωλήνας αέριου δεν πρέπει να έρχεται σε επαφή με τα πλαϊνά ή το πίσω μέρος του φούρνου κάτω από την εστία.

Για κατάλληλους χώρους, τα εξαρτήματα (πλαστικά και μέρη πρόσοψης) πρέπει να συναρμολογούνται με ανθεκτικά στη θερμότητα εξαρτήματα (π.χ. 100°C). Ακατάλληλα και ακατάλληλα μέρη μπορούν να χρησιμοποιηθούν σε εσωτερικούς και εξωτερικούς χώρους.

Ο έλεγχος των δωμάτων πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς κανονισμούς. Το υλικό κουζίνας πρέπει να είναι επαρκές για την ηλεκτρική σύνδεση της συσκευής. Σημαντικό: Οι συγκεκριμένες συσκευές είναι τύπου Υ αναφορικά με το βαθμό προστασίας έναντι κινδύνων πυρκαγιάς. Η ελάχιστη απόσταση του άκρου της συσκευής είναι 150 mm από τον υπερκείμενο τοίχο, 50 mm από τον πίσω τοίχο και 700 mm από το υλικό πάνω από αυτό. Η συσκευή συνιστάται να εγκαθίσταται σε τοίχο κουζίνας πάχους 40 mm. Σε περίπτωση διαφορετικών διατάξεων, ο απαραίτητος τρόπος πρέπει να πραγματοποιηθεί από τεχνικό.

Σημείωση: Εάν τοποθετηθεί απορροφητήρας πάνω από την εστία, για την απόσταση που πρέπει να τηρηθεί, ανατρέξτε στις οδηγίες συναρμολόγησης του απορροφητήρα.

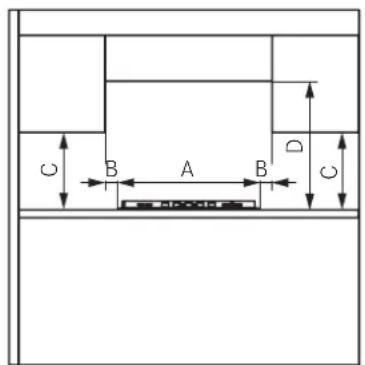

ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ (ΜΜ)

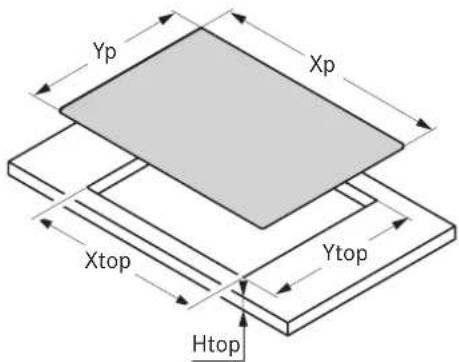

Διαδικασία εγκατάστασης

Η συσκευή στερεώνεται στον τοίχο με τα παρεχόμενα αγκίστρια και βίδες.

Με την εγκατάσταση της συσκευής, βεβαιωθείτε ότι προηγείται προστασία στοιχείων πριν και πίσω. Προετοιμάστε το άνοιγμα στον τοίχο της κουζίνας σύμφωνα με τις διαστάσεις που υποδεικνύονται. Βεβαιωθείτε ότι συμμορφώνεστε με τις διαστάσεις που υποδεικνύονται.

MONTEAO	Xp	Yp	X top	Y top	H top
FHNE 604 3G TC	590	510	560	480	40
FHNE 755 4G TC	750	510	560	480	40
FHNE 805 4G TC	790	510	770	490	50
FHNE 805 4G TC FM	790	510	770	490	50
*Επιεδη πλάκα γύρω από το επάνω ἀνοίμα			792	512	3
FHNE 1204 3G TC	1090	410	1070	390	50
FHNE 1204 3G TC FM	1090	410	1070	390	50
*Επιεδη πλάκα γύρω από το επάνω ἀνοίμα			1093	413	3

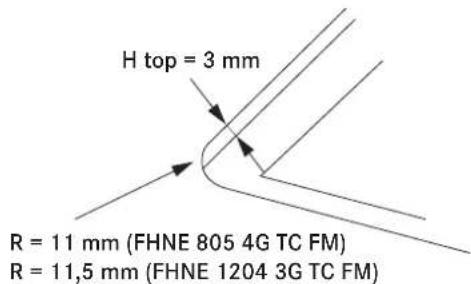

Επίπεδη πλάκα γύρω από το στένωμα ανοίγματος

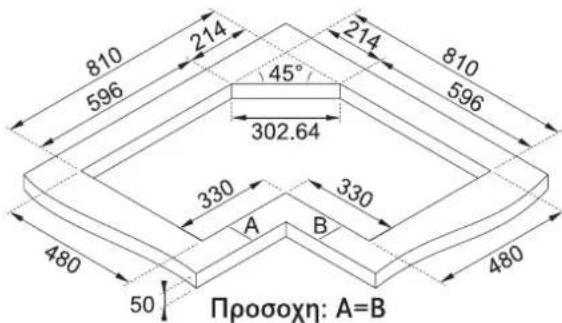

ΜΟΝΤΕΛΟ ΦΗΝΗ COR 4 3G TC

Επιρροή της αναγωγικής λωρίδας από το άνοιγμα και τοποθέτηση της εστίας. Διαφοροποίηση της οικιακής χρήσης και των αγκίστρων. Αφήστε τυχόν περισσεία αναγωγικής λωρίδας.

Σύνδεση με την παροχή αερίου

Συνδέστε την οικιακή συσκευή με την παροχή αερίου σύμφωνα με τους ισχύοντες κανονισμούς, μόνο αφού βεβαιωθείτε ότι είναι σχεδιασμένη να χρησιμοποιείται για το συγκεκριμένο τύπο αερίου. Διαφορετικά, κάντε τις εργασίες που περιγράφονται στην παράγραφο «Αντικατάσταση». Για υγρό αέριο, χρησιμοποιήστε ρυθμιστή πίεσης σύμφωνα με τους ισχύοντες κανονισμούς. Η σύνδεση με την παροχή αερίου πρέπει να γίνεται με σωλήνα:

Α. Συνδέστε την εστία αερίου χρησιμοποιώντας άκαμπτο χαλύβδινο σωλήνα διαμέτρου 12 mm (3). Για να διασφαλίσετε τη σωστή σύνδεση, χρησιμοποιήστε το παρεχόμενο εξάρτημα σύνδεσης (1). Β. Συνδέστε την εστία χρησιμοποιώντας εύκαμπτο χαλύβδινο σωλήνα συνεχούς επιφάνειας (2). Επίσης σε αυτή την περίπτωση, για να διασφαλιστεί η σωστή σύνδεση, χρησιμοποιήστε το εξάρτημα που

παρέχεται ως εξάρτημα (1). Το μέγιστο μήκος του εύκαμπτου σωλήνα είναι 2 μέτρα.

Σημαντικό: Εάν χρησιμοποιηθεί ένας εύκαμπτος σωλήνας από ανοξείδωτο χάλυβα, πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε να μην αγγίζει κανένα κινούμενο μέρος των εστιών. Βεβαιωθείτε ότι δεν διέρχεται από περιοχή όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατό να ελεγχθεί σε όλο το μήκος του.

Μετά τη σύνδεση στην παροχή αερίου, ανάψτε τους καυστήρες και ρυθμίστε τους διακόπτες στην ελάχιστη και τη μέγιστη θέση για να ελέγξετε τη σταθερότητα της φλόγας. Αφού πραγματοποιήσετε τη σύνδεση, χρησιμοποιήστε σαπουνόνερο για να ελέγξετε για διαρροές.

Για το Ηνωμένο Βασίλειο, τη Βόρεια Ιρλανδία και τη Δημοκρατία της Ιρλανδίας.

Ηλεκτρική σύνδεση

Η εστία μαγειρέματος της FRANKE παρέχεται με καλώδιο τροφοδοσίας ρεύματος 3 πόλων με εξωτερικούς ακροδέκτες.

Επιβεβαιώστε τα ακόλουθα:

Όταν τα χαρακτηριστικά της ηλεκτρικής εγκατάστασης του σπιτιού σας (τάση, ένταση ισχύος και ρεύματος) είναι συμβατά με εκείνα της εστίας FRANKE που διαθέτετε.

• Το βύσμα και η πρίζα είναι ειδικά προστατευτικά τοποθετημένα έτσι ώστε κανένα επικίνδυνο τμήμα τους να μην είναι προσβάσιμο όταν εισάγετε ή αφαιρείτε την πρίζα.

-Χρησιμοποιείται καλώδιο τύπου 3x0,75 mm² H05RR-F για εστίες μόνο με εγκατάσταση αντικατάστασης του καλωδίου τροφοδοσίας ρεύματος. - Δεν χρησιμοποιούνται στην ίδια πρίζα ακροδέκτες δύο συσκευών. -Τηρούνται οι πολικότητες των εξωτερικών ακροδεκτών (Μπλε = Ουδέτερος = (1) / Κίτρινο και Πράσινο = Γείωση = (2) / Καφέ = Φάση = (3)).

Προσαρμογή σε διαφορετικούς τύπους αερίου

Προσοχή: Αυτή η εργαία πρέπει να γίνεται από εξειδικευμένο τεχνικό.

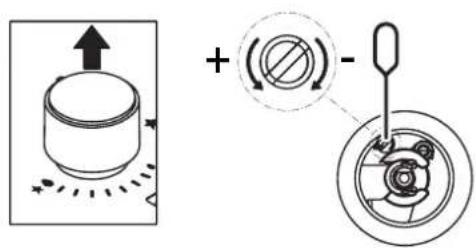

Προσαρμογή ελάχιστης φλόγας

Αφαιρέστε το κάλυμμα. Προσαρμόστε τη βίδα ρύθμισης στρίβοντας τη βίδα προς τα δεξιά για αύξηση της φλόγας και προς τα αριστερά για μείωση. Το κάτω μέρος προσαρμογής παρέχεται με τα έξτρα.

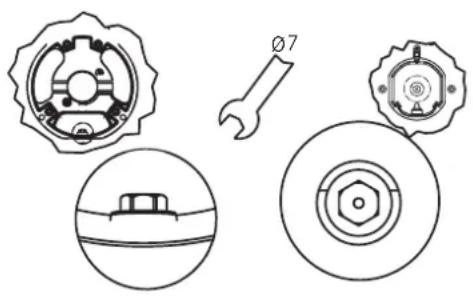

Αντικατάσταση ακροφυσίων

Τα μπεκ δεν παρέχονται, πρέπει να ζητηθούν από την υπηρεσία εξυπηρέτησης πελατών.

Σημαντικό: όλες οι συσκευές είναι εργοστασιακά κατασκευασμένες για φυσικό αέριο (G20). Αν πρόκειται να χρησιμοποιηθεί διαφορετικός τύπος αερίου, αντικαταστήστε τα ακροφύσια με τον εξής τρόπο:

-Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας.

-Ξεβιδώστε τα ακροφύσια και αντικαταστήστε τα με τα παρεχόμενα και κατάλληλα για την παροχή αερίου, διασφαλίζοντας ότι τα σημάδια αντιστοιχούν με εκείνα του πίνακα. - Επανατοποθετήστε τους διακόπτες φλόγας, τα καπάκια και τις σχάρες.

Οι ενέργειες αυτές δεν απαιτούν προσαρμογή.

Πρόσβαση στην εστία

Για να έχετε πρόσβαση στο τμήμα που περιέχει τα λειτουργικά μέρη, ακολουθήστε την εξής διαδικασία:

-Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Αφαιρέστε τους επιλογείς, τραβώντας τους από τους πείρους τους. - Αφαιρέστε τις βίδες που στερεώνουν την εστία στη συσκευή. -Ανασηκώστε την εστία.

Σημαντικό: Κατά τη μετατροπή της συσκευής για λειτουργία με διαφορετικό τύπο αερίου, τοποθετήστε την αντίστοιχη αυτοκόλλητη (παρέχεται ως αξεσουάρ) στον ειδικό χώρο στην πινακίδα τύπου. Για λειτουργία με υγραέριο (G30 ή G31), η βίδα προσαρμογής ελάχιστης φλόγας πρέπει να βιδώνεται πλήρως μέχρι κάτω.

Οι προϊόν συσκευές παρέχονται στην κατηγορία II 2H3+.

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Αυτή η συσκευή προορίζεται αποκλειστικά για μαγείρεμα. Δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, όπως για την εξαέρωση χώρων.

Μην τραβάτε τη συσκευή ή το καλώδιο παροχής ρεύματος για να τη βγάλετε από την πρίζα. Κλείστε τη στρόφιγγα παροχής αερίου όταν η εστία δεν χρησιμοποιείται.

Κίνδυνος εγκαύματος!

Μην αγγίζετε τις σχάρες των εστιών κατά τη χρήση. Μην αγγίζετε τη συσκευή υγρή πριν στεγνώσει.

Ανάμματα εστιών

Η εστία ανάβει με τη βοήθεια των επιλογέων ελέγχου. Για να ανάψετε τις εστίες, ακολουθήστε τις παρακάτω οδηγίες:

- Πιέστε και στρέψτε τον απαιτούμενο επιλογέα στη θέση ανάματος και ελευθέρωσης. - Διατηρήστε τον επιλογέα πατημένο για 3-4 δευτερόλεπτα ώστε να επιτρέψετε στις οπές να προσδώσουν το αέριο που απελευθερώνεται από την εστία και στο εξερχόμενο να ανάψει.

Είτε, αφού ελευθερώσετε τον επιλογέα, στρίβοντας τον αριστερόστροφα, ρυθμίστε τη φλόγα ανάλογα με τις ανάγκες. Αν η φλόγα δεν παραμένει αναμμένη, επαναλάβετε τη διαδικασία από το βήμα 1.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

○	Kλειοπη στρόφιγα
○	Δαμμα και μέγιση ελευθέρωη
○	Ελαχιση ελευθέρωη
○	Eστία διπλου μεγέθους στην τέλευται βαθμιδα
○	Ioχύος θέρμανος
○	Eστία διπλου μεγέθους στην βαθμιδα Ioχύος ηης
○	πρώτης στέφανης

Η εστία αποτελεί αντικείμενο καθημερινής χρήσης: σημάδια χρήσης όπως γρατσουνιές ή ελαφριά σπίλβη από καθαριστικά και άλλα σκεύη είναι φυσιολογικά. Η εντατική χρήση προκαλεί ακόμα πιο χαρακτηριστικά σημάδια χρήσης. Σε αυτές τις περιπτώσεις, η συσκευή συνεχίζει να λειτουργεί άρτια και δεν δικαιολογούνται παράπονα. Η ασφάλεια είναι πάντα εγγυημένη.

Μην χρησιμοποιείτε τη συσκευή ως επιφάνεια εργασίας.

Για να αποφύγετε την καταστροφή της συσκευής: Σε περίπτωση υπερθέρμανσης, απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει πλήρως. Μην τοποθετείτε ποτέ νερό στη συσκευή. Σε κάθε περίπτωση μην χαμηλώνετε τη θερμοκρασία χρησιμοποιώντας κρύο νερό. Μην ανεβαίνετε επάνω στη συσκευή. Η συσκευή κατασκευάζεται σύμφωνα με το σχετικό πρότυπο ασφάλειας και τις απαιτήσεις ασφάλειας της οδηγίας για το συγκεκριμένο προϊόν.

Αυτόματη ασφάλεια

Οι προϊόντες εστίες διαθέτουν διάταξη ασφάλειας που διακόπτει αυτόματα τη ροή αερίου, αν η φλόγα ή η θερμοκρασία είναι λάθος εξαιτίας ρεύματος αέρα, διαρροής ή λόγω διακοπής της παροχής αερίου. Η συσκευή αυτή ενεργοποιείται περίπου 30 δευτερόλεπτα αφού σβήσει η φλόγα.

Χρήση 8τια

Για χαμηλότερη κατανάλωση αέριου και καλύτερη αποδοτικότητα, χρησιμοποιείστε σκεύη με κατάλληλο διάμετρο για κάθε εστία, βεβαιώνοντας ότι η φλόγα δεν ξεπερνά την επιφάνεια του σκεύους (συμμορφωθείτε με τον παρακάτω πίνακα).

Eotia Διαμετρος βαοης ελάχ,-μέγ. TBC Φ (προτεινόμενη)
Βοήθητική 80 -140
Ημι-ταχεία 160 - 220
Διπλή στεφάνη	180 - 220
ημι-ταχεία
Ταχεία	220 - 240
Διπλή στεφάνη	220 - 240
Ταχεία
Τριπλή κορόνα 240 - 260
Εοτία διπλου	80 - 140 / 260 - 280
μεγεθους

Η χρήση σκευών μεγαλύτερης διαμέτρου από την ενδεδειγμένη μπορεί να προκαλέσει υπερθέρμανση στις εστίες και την επιφάνεια εργασίας, ενώ σε περιπτώσεις παρατεταμένης χρήσης κίνδυνος του καύματος (αν είναι σε ανθεκτικό υλικό). Η εγγύηση δεν αποδέχεται ευθύνη για ζημιά που οφείλεται σε τέτοια χρήση (Εικ.1).

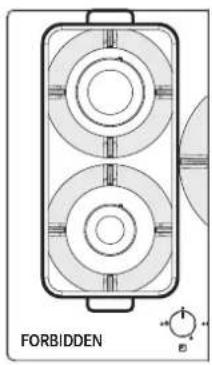

Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες (Εικ.1). Μην τοποθετείτε ένα μόνο σκεύος, όπως κατασαρόλα ή τηγάνι, επάνω σε δύο εστίες που λειτουργούν ταυτόχρονα (Εικ.1). Η εσφαλμένη χρήση των σκευών μπορεί να προκαλέσει ζημιά στην εστία: Μην τοποθετείτε τα σκεύη ανάποδα και μην τα σέρνετε πάνω στην εστία. Αν χρησιμοποιείτε γενικές πλάκες από χυτοσίδηρο, τρεις γωνίες και κάτω από τις εστίες και τηγάνια, μην τα χρησιμοποιείτε για περισσότερα από 20 λεπτά και, σε περίπτωση που το παρατηρήσετε ένα χρονικό διάστημα, ρυθμίστε την ένταση στην χαμηλότερη θερμοκρασία. Δεν συνιστάται η χρήση εστιών διαχυτήρων θερμότητας, όπως μεταλλικών πλεγμάτων ή άλλων τύπων.

ΠΡΟΣΟΧΗ: Η χρήση συγκεκριμένων τηγανιών σκευών μπορεί να προκαλέσει ελαφριά προσωρινή παραμόρφωση της επιφάνειας εστίας. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λειτουργία της συσκευής.

Εικ.1

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

Κίνδυνος γυαλιού!

Μην καθαρίζετε τη συσκευή με ατμό μέχρι να κρυώσει. Μην χρησιμοποιείτε υγρά κοντά στη συσκευή.

Πριν τον καθαρισμό, βεβαιωθείτε ότι η συσκευή είναι κρύα.

Αφαιρέστε τη συσκευή. Σημεία που κατά λάθος ή καθαρισμός επάνω στην επιφάνεια, στα λειτουργικά ή αισθητικά στοιχεία της εστίας δεν πρέπει να καταναλώνονται.

Καθαρισμός της συσκευής

Καθαρίζετε τις εστίες μετά από κάθε χρήση προς αποφυγή σχηματισμού καμένων υπολειμμάτων φαγητού.

Για να καθαρίσετε τα υπολείμματα φαγητού, χρησιμοποιήστε ένα μαλακό πανί ή σφουγγάρι με νερό. Συστήνουμε να χρησιμοποιείτε προστατευτικά γάντια. Αφήστε αρκετά από την εστία υπολείμματα πριν υψηλή περιεκτικότητα σε ζάχαρη. Για να αποφύγετε σχηματισμό ειδικών λεκέδων, να σβήνετε ταυτόχρονα τη συσκευή ή μετά τη χρήση της. Χρησιμοποιήστε ξύστρα ή σκόνη για να πάρετε τις στάχτες, τα κατάλοιπα και τους διακόπτες της εστίας, βεβαιώνοντας ότι τα στεγνώνετε προσεκτικά. Μην τα πλένετε σε πλυντήριο πιάτων. Βεβαιωθείτε ότι ο ζεστός αέρας είναι εντελώς καθαρός. Το φινίρισμα των εστιών με τον τοποθέτηση του σκεύους μπορεί να αλλάξει με την πάροδο του χρόνου λόγω της θερμότητας.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ

Πριν από τις εργασίες συντήρησης αφαιρέστε τη συσκευή από την παροχή ρεύματος. Σε περίπτωση δυσλειτουργίας, εικονογραφήστε 8 εικονογραφημένα κέντρα εκτύπωσης της Franke.

Βεβαιωθείτε ότι η συντήρηση των ηλεκτρικών εξαρτημάτων πραγματοποιείται μόνο από τον κατασκευαστή ή το Τμήμα Τεχνικής Εξυπηρέτησης Πελατών. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά. Βεβαιωθείτε ότι τα φθαμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή το Τμήμα Τεχνικής Εξυπηρέτησης Πελατών.

Όταν επικοινωνείτε με το Τμήμα Τεχνικής Εξυπηρέτησης Πελατών, παρακαλούμε να παρέχετε τις ακόλουθες πληροφορίες:

- είδος σφάλματος - μοντέλο συσκευής (Art./Cod.) - σειριακό αριθμό (S.N.)

Αυτές οι πληροφορίες αναγράφονται στην πινακίδα στοιχείων, στο βιβλίο ή κάτω από τη συσκευή.

Αν η συσκευή δεν λειτουργεί σωστά, πριν καλέσετε το Κέντρο Τεχνικής Εξυπηρέτησης της Franke, ανατρέξτε στον Οδηγό επίλυσης προβλημάτων για να προσδιορίσετε το πρόβλημα:

OΔHΓΟΣ ΕΠΙΑΥΞΗ ΠΝΟΒΑΗΜΑΝΟ
Τύπος προβλήματος Ελέγξε τότι:
A	H εστία δεν ανάβει, δεν παραμένει αναμένη ἡ Φλόγα δεν ανάβει σταθερὰ	1 H παροχή αερίου ἡ ηεκτρίκου peύματος εἰναι αυοίκή
		2 H στρόφιγα παροχή αερίου δεν εἰναι αυοίκή
		3 H επαναπλρώαιμη φίαληου (υραερίο) περίχει αέριο
		4 Ta αυοίματa τής εοτίας δεν εχόνν φράξει
		5 To ἀκρο του βύματος δεν εἰναι βρόμικο
		6 Μλα τα μέρηου του καυοτήρα δεν εχόνν τοῦθετηθει ωοτά
		7 Δεν unαρχουν peύματa αέρα κοντά στην εοτία
		8 Katá to ἀναμμα του καυοτήρα, to κουμι ένηθηκε αρκετά ωοτένα ενεργοποίαει τή διδταξη προσταίας (βλ. σελ. 83 „Προριόμενη χρήσι")
		9 Ta αυοίματa τής εοτίας δεν εχόνν φράξει κοντά στο θερμοστοίχειο
		10 H ρύθμιη έλαχίοιου αερίου δεν εἰναι ωοτή
B	Ta ακεύη (κατοσαρόλες, τηγάνια, βραστήρες) δεν εἰναι σταθερὰ	11 H κάτω επιφάνεια του δόχειου δεν εἰναι ευτελώς επίπεδη
		12 To δόχειδεν εἰναι κεντραρίαμένο στον καυοτήρα
		13 Μι σχάρες δεν εχόνν αντιμετατεθείης ἡ εχόνν τοῦθετηθείς εοφαλμένα

Αν έπειτα από τους παραπάνω ελέγχους, το πρόβλημα παραμένει, επικοινωνήστε με το πλησιέστερο Κέντρο Τεχνικής Εξυπηρέτησης της Franke.

ΑΠΟΡΡΙΨΗ

Σημασία

Όλα τα υλικά συσκευασίας [χαρτόνι, πλαστική μεμβράνη (PE) και πολυστερίνη (EPS)] έχουν σήμανση και πρέπει, αν είναι δυνατόν, να συλλέγονται για ανακύκλωση και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Αποσύνδεση

Αποσυνδέστε τη συσκευή από το δίκτυο. Σε περίπτωση στάσης λειτουργίας, αυτή πρέπει να πραγματοποιείται από εξειδικευμένο ηλεκτρολόγο.

Απόρριψη

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι η συσκευή δεν πρέπει να απορρίπτεται στα οικιακά αποβλητα.

Απορρίψτε τη συσκευή, η οποία πρέπει να απορριφθεί, σε τοπικό σημείο συλλογής απορριμμάτων για ηλεκτρονικές και ηλεκτρικές συσκευές. Σε συμμόρφωση με την Οδηγία 2012/19/ΕΕ σχετικά με τη μείωση των επικίνδυνων ουσιών που χρησιμοποιούνται σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, και την απόρριψη συσκευών. Η ενδεδειγμένη χρήση συσκευών για ξεχωριστή ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή ενός δυνητικά αρνητικού αντίκτυπου στο περιβάλλον και την υγεία, ενώ διευκολύνει την ανακύκλωση υλικών που χρησιμοποιούνται στην κατασκευή συσκευών.

Ανατρέξτε στον διαδικτυακό οδηγό για την περιοχή σας στην τελευταία σελίδα ή στην ιστοσελίδα www.franke.com

ΠΕΡΙΕΧΟΜΕΝΑ

Σχετικά με αυτές τις οδηγίες 88
