Typ produktu	Vstavaný plynový varný panel
Značka	Franke
Model	FHNE 805 4G TC
Kategória	Plynový varný panel
Typ inštalácie	Vstavaný, trieda 3, typ Y
Rozmery spotrebiča (Š x H x V)	790 x 510 x 50 mm
Rozmery výrezu (Š x H)	770 x 490 mm
Hmotnosť netto	12,6 kg
Elektrické napájanie	220-240 V ~ 50/60 Hz, 0,6 A
Typ plynu	G20 (zemný plyn) / G30 (bután) / G31 (propán) – Kat. II 2H3+
Tlak plynu	20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31)
Celkový inštalovaný výkon	11,8 kW (plyn) – 860 g/h (G30/G31)
Počet horákov	5
Konfigurácia horákov	1 pomocný, 1 polorýchly, 2 rýchle, 1 dvojitý veniec
Zapaľovanie	Zabudované iskrové zapaľovanie (otočné tlačidlo)
Bezpečnostné zariadenie	Bezpečnostný termočlánok (automatické uzavretie plynu pri zhasnutí plameňa)
Materiál povrchu	Nehrdzavejúca oceľ
Čistenie	Mäkká špongia s mydlovou vodou – nepoužívať parný čistič ani abrazívne prostriedky
Plynová prípojka	Pevné medené pripojenie 12 mm alebo flexibilná nehrdzavejúca oceľ, elastomérové tesnenie súčasťou
Elektrické pripojenie	Kábel s 3 vodičmi (H05RR-F 3x0,75 mm²)

Často kladené otázky - FHNE 805 4G TC FRANKE

Ako zapáliť horák na varnom paneli Franke FHNE 805 4G TC?

Stlačte a otočte príslušné tlačidlo do polohy zapaľovania (maximálne). Držte stlačené 3 až 4 sekundy, aby sa termočlánok zohrial, potom uvoľnite a nastavte plameň.

Môžem previesť varný panel zo zemného plynu na LPG?

Áno, je potrebné vymeniť vstrekovače za vstrekovače pre LPG (dodávané ako príslušenstvo) a úplne dotiahnuť skrutku nastavenia minimálneho plameňa. Túto operáciu musí vykonať kvalifikovaný technik.

Aké priemery hrncov sú odporúčané pre každý horák?

Pomocný: 80-140 mm; Polorýchly: 160-220 mm; Rýchly: 220-240 mm; Dvojitý veniec: 240-260 mm. Používajte vhodné hrnce, aby ste predišli prehriatiu.

Čo robiť, ak sa horák nezapáli alebo nezostane zapálený?

Skontrolujte, či je prívod plynu a elektriny otvorený, či otvory horáka nie sú upchaté, či je termočlánok čistý a či bolo tlačidlo držané dostatočne dlho (3-4 sekundy). Pozrite si návod na riešenie problémov v príručke.

Ako čistiť horáky a rošty?

Rošty, uzávery a difúzory čistite teplou mydlovou vodou s mäkkou špongiou. Neumývajte ich v umývačke riadu. Uistite sa, že výstupné otvory plynu sú dokonale čisté.

Aká je minimálna vzdialenosť medzi varným panelom a digestorom alebo skrinkou?

Minimálna vzdialenosť od bočnej steny: 150 mm, zadnej steny: 50 mm a nad (skrinka): 700 mm. Ak je nainštalovaný digestor, dodržiavajte pokyny digestora.

Je varný panel vybavený bezpečnostným zariadením v prípade zhasnutia plameňa?

Áno, bezpečnostný termočlánok automaticky uzavrie prívod plynu, ak plameň náhodne zhasne (približne 30 sekúnd po zhasnutí).

Aké typy plynu sú kompatibilné s týmto modelom?

Model FHNE 805 4G TC je kompatibilný so zemným plynom G20 (20 mbar) a LPG G30/G31 (28-30/37 mbar). Je dodávaný v kategórii II 2H3+.

Ako nastaviť minimálny plameň na horáku?

Odstráňte gombík, potom otáčajte nastavovaciu skrutku (pomocou dodaného skrutkovača): v smere hodinových ručičiek na zníženie, proti smeru na zvýšenie. Toto nastavenie vykonajte pre každý horák samostatne.

Kde nájdete výrobné číslo a kód modelu pre popredajný servis?

Nachádzajú sa na štítku pod varným panelom alebo v dodanej brožúre. Pred kontaktovaním zákazníckeho servisu Franke si poznačte Art./Cod. a N.S.

NÁVOD NA OBSLUHU FHNE 805 4G TC FRANKE

• Odpojte spotrebič od sieťového napájania. Pevne pripojený spotrebič musí odpojiť kvalifikovaný elektrikár.

Likvidácia

Bezpečnostné informácie 124

Technické údaje 126

Inštalácia

127

Inštalačná procedúra 128

Určené použitie 131

Čistenie a starostlivosť 132

Čistenie spotrebiča 132

Údržba a opravy 133

Likvidácia

134

Balenie

134

Odpojenie

134

Zákaznícky servis 134

O TOMTO NÁVODE

Tento návod na používanie sa vzťahuje na niekoľko modelov zariadenia. Môže sa teda stať, že opísané vlastnosti a funkcie nebudú v určitom modeli k dispozícii.

Vysvetľujúce obrázky, opísané v rôznych častiach, sú dispozícii na konci návodu.

Pred používaním zariadenia si dôkladne prečítajte návod na používanie. Návod na používanie si uchovajte. Zariadenie opísané v tomto návode na používanie používajte výlučne v súlade so zamýšľaným použitím.

Spoločnosť Franke si vyhradzuje právo na úpravy produktu bez predošlého upozornenia. V čase vydania boli všetky uvedené informácie správne.

Symbol Význam

Varovný symbol. Varovanie pred rizikom poranenia.

Opatrenia týkajúce sa bezpečnosti a varovné poznámky na zabránenie úrazu alebo poškodeniu.

Krok akcie. Určuje akciu, ktorá sa má vykonať.

BEZPEČNOSTNÉ INFORMÁCIE

V tomto návode a na spotrebiči nájdete mnoho dôležitých bezpečnostných správ.

V čase vydania boli všetky uvedené informácie správne.

Tento spotrebič smú používať deti vo veku od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami, alebo osoby s nedostatkom skúseností a poznatkov, ak sú pod dohľadom, alebo boli poučené o používaní spotrebiča bezpečným spôsobom a chápu hroziace nebezpečenstvo. Deti sa nesmú hrať so zariadením. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

Riziko popálenia! Spotrebič sa pri používaní zohrieva. Pri manipulácii vnútri varnej dosky je potrebné dávať pozor, aby ste sa nedotkli ohrievacích prvkov.

VAROVANIE: Počas používania sa prístupné súčasti zahrievajú. Deti by sa k spotrebiču nemali približovať. Nedovoľte, aby sa deti mladšie ako 8 rokov priblížili k spotrebiču, ak nie sú nepretržite pod dozorom.

Zabezpečte, že druh plynu a zásobovanie plynom sú v súlade so špecifikáciami spotrebiča. Varná doska bola vyvinutá výlučne na neprofesionálne použitie iba v domácnosti. Druh plynu, pre ktorý je spotrebič skonštruovaný, sa uvádza na dátovom štítku na dolnej strane plechu. Pred inštaláciou zabezpečte, aby bolo nastavenie spotrebiča v súlade s podmienkami miestnej distribúcie (charakter plynu a tlak plynu).

Tento spotrebič nie je pripojený k zariadeniu na odsávanie spalín. Musí byť inštalovaný a pripojený v súlade s aktuálnymi predpismi pre inštaláciu. Osobitnú pozornosť treba venovať príslušným požiadavkám týkajúcim sa vetrania.

Podmienky pre úpravu tohto spotrebiča sú uvedené na štítku (alebo tabuľke s údajmi). Venujte osobitnú pozornosť príslušným predpisom o vetraní. Po použití varnú plochu vypnite pomocou jej ovládacích prvkov. Pred zatvorením krytu (ak je ním zariadenie vybavené) sa uistite, že horáky sú studené.

Riziko úrazu elektrickým prúdom pri vniknutí tekutiny!

Zariadenie obsahuje elektrické komponenty.

Ubezpečte sa, že sa do zariadenia nedostane žiadna tekutina. Na čistenie zariadenia nepoužívajte natlakovanú paru. V prípade, že plamene z horáka náhodne zhasnú, horák vypnite a aspoň 1 minútu sa ho nepokúšajte znova zapáliť. Spotrebič nezapínajte viac ako 15 sekúnd. Ak sa po 15 sekundách horák nezapáli, prestaňte spotrebič používať, otvorte dvierka priehradky a/alebo počkajte aspoň 1 minútu, kým sa znova pokúsite horák zapáliť. Zabezpečte, aby bol spotrebič nainštalovaný spôsobom, ktorý umožňuje odpojiť ho od elektrického napájania so vzdialenosťou medzi kontaktmi (3 mm), ktorá zabezpečuje úplné odpojenie v podmienkach prepätia kategórie III. Uistite sa, že zariadenie je pripojené k uzemňovaciemu systému v súlade s platnými predpismi.

Zabezpečte, aby bola kuchyňa dobre vetraná, najmä keď sa spotrebič používa. Nechajte otvorené prirodzené vetracie otvory alebo nainštalujte mechanické vetracie zariadenie (digestor). Neovládajte spotrebič externým časovým spínačom ani samostatným systémom diaľkového ovládania.

UPOZORNENIE: Proces varenia musí prebiehať pod dohľadom. Na krátky proces varenia treba dohliadať bez prerušenia.

▷ Nepoužívajte parné čističe ani priamy prúd vody. Nikdy nepoužívajte špongie na drhnutie, drôtenku, kyselinu chlorovodíkovú alebo iné produkty, ktoré by mohli poškriabať povrch alebo na ňom zanechať stopy. ▷ Nikdy nepoužívajte ostré predmety, pretože by mohli poškodiť tesnenie medzi obrubou a pracovnou doskou. Zabezpečte, aby plynové výstupné zóny boli dokonale čisté. Tieto pokyny platia, iba ak je na spotrebiči symbol krajiny. Ak sa symbol na spotrebiči neukáže, preštudujte si technickú príručku, kde nájdete potrebné pokyny týkajúce sa úpravy spotrebiča na podmienky používania v danej krajine.

Riziko požiaru!

Na varných plochách neskladujte predmety.

UPOZORNENIE: Automatické varenie

s olejom alebo tukom na varnej ploche alebo varenie s olejom alebo tukom bez dohľadu môže byť nebezpečné a mať za následok požiar. Horúci olej ľahko vzplanie.

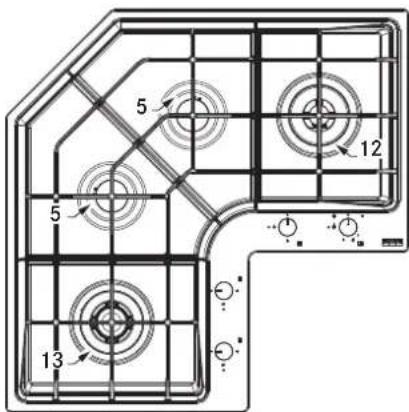

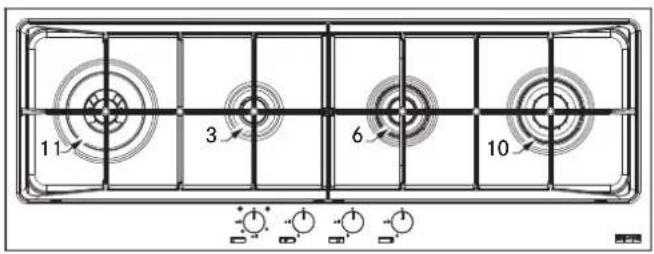

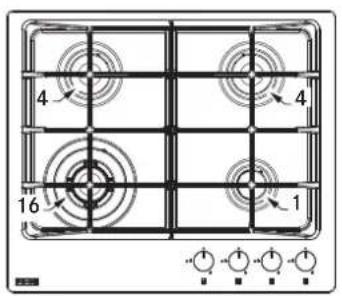

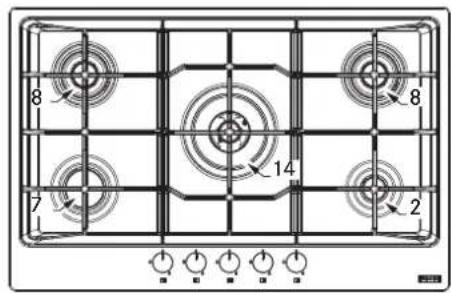

TECHNICKÉ ÚDAJE

FHNE 604 3G TC

FHNE7554GTC

FHNE8054GTC

FHNE 12043GTC

FHNE COR4 3G TC

Poloha Horák Menovitý vykon G20		Vstrekovače G20 20 mbar	Menovitý vykon G30	Menovitý vykon G31	Vstrekovače G30/G31 28-30/37 mbar	Menovitý vykon (kW)	Znižený vykon (kW)
16	TC	0,343	1,28	262	262	0,96	3,60
15	TC	0,362	1,33	277	277	0,97	3,80
14	TC	0,362	1,41	277	277	0,98	3,80
13	TC	0,362	1,33	277	277	0,97	3,80
12	DUAL INT	0,105	0,75	80	80	0,46	1,10
	DUAL TOT	0,476	0,75+1,47	364	364	0,46+0,95	5,00
11	DUAL INT	0,076	0,71	58	58	0,46	0,80
	DUAL TOT	0,381	0,71+0,95	291	291	0,46+0,65	4,00
10	R DC	0,286	1,28	218	218	0,88	3,00
9	R	0,286	1,15	218	218	0,85	3,00
8	SR DC	0,238	1,18	182	182	0,80	2,50
7	SR	0,191	1,03	146	146	0,69	2,00
6	SR DC	0,238	1,18	182	182	0,80	2,50
5	SR	0,167	0,97	127	127	0,65	1,75
4	SR	0,167	0,97	127	127	0,65	1,75
3	AUX	0,095	0,77	73	73	0,50	1,00
Poloha Horák Menovitý vykon G20		Vstrekovače G20 20 mbar	Menovitý vykon G30	Menovitý vykon G31	Vstrekovače G30/G31 28-30/37 mbar	Menovitý vykon (kW)	Znǐžený vykon (kW)
2	AUX	0,095	0,78	73	73	0,50	1,00
1	AUX	0,095	0,72	73	73	0,50	1,00
Tlak (mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Typ plynu		Zemný plyn G20		LPG G30 Bután - G31 propán		Cat. II 2H3+

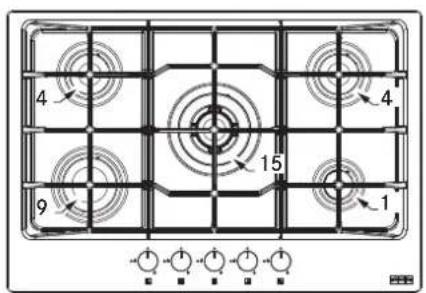

KONFIGURÁCIA MODELU
MOD.	nr	nr	nr	nr	nr	nr	N	Zdroj	Cellkový	Cellkový	Vzduch	Cellkový	Tot.	Hmotnost
	AUX	SR	SR	R	R	DUAL	TC	horáky	menovitý	menovitý	potrebné	inšalovaný	Menovitý	netto - brutto
			DC	DC					vykon -plyn G20(m3/h)	vykon -plyn G30/G31 (g/h)	na spustenie (m3/h)	menovitý (kW)	vykon (kW)	(kg)
FHNE 604 3G TC	1	2				1	4	PLYN	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2		1		1	5	PLYN	1 075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC(FM)	1	1	2			1	5	PLYN	1 124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC(FM)	1		1		1	1		PLYN	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC		2				1	4	PLYN	1,17	895	24,6	12,3	12,3	20-24

DC = dvojitá korunka SR = polorychlý R = rýchly AUX = pomocný C = liatina E = smaltovaný Napájacie napätie = 220-240 V; Frekvencia = 50-60 Hz; Napätie/Prúd = 0,6 W

INŠTALÁCIA

Inštaláciu a pripojenie elektriny/plynu musí vykonať špecializovaný pracovník s licenciou.

Výrobca odmieta zodpovednosť za zranenie osôb alebo vecné škody vzniknuté v dôsledku nedodržania týchto ustanovení. Plynová prípojka musí zodpovedať predpisom platným v krajine v čase inštalácie.

Zabezpečte, aby zariadenie bolo zapojené priamo do sieťovej zásuvky. Zabezpečte, aby sa na pripojenie zariadenia nepoužili žiadne adaptéry, viacnásobné zásuvky alebo predlžovacie káble.

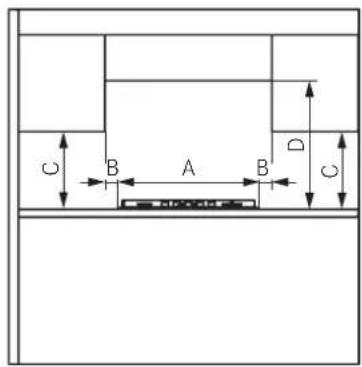

Požiadavky na skrinku

Táto príručka sa týka zabudovanej plynovej varnej dosky triedy 3, ktorej elektrická časť patrí k typu Y. Plynové potrubie sa nesmie dotýkať bokov rúry pod varnou doskou.

Zložky vstavaných jednotiek (umelé hmoty a dyhové drevo) musia byť spojené teplovzdornými lepidlami (min. 100 °C). Použitie nevhodných materiálov a lepidiel môže mať za následok deformácie a oddeľovanie.

Vetranie miestnosti musí byť v súlade s miestnymi predpismi.

Kuchynský prvok musí poskytovať dostatok miesta na elektrické pripojenie spotrebiča.

Dôležité: Vo vzťahu k miere ochrany proti požiarnym rizikám patria tieto zariadenia k typu "Y". Minimálna vzdialenosť od okraja spotrebiča je 150 mm pre bočnú stenu, 50 mm pre zadné a 700 mm pre skrinky nad ním. Spotrebič sa odporúča zabudovať do pracovných dosiek s hrúbkou 40 mm. Ak sú rozmery odlišné, prípadné úpravy musí riadiť technik.

Poznámka: Ak je nad varnou doskou nainštalovaný digestor, vzdialenosť, ktorú treba dodržať, nájdete v návode na montáž digestora.

Zabezpečte, aby bol po nainštalovaní spotrebiča voľný prístup k upevňovacím prvkom vpredu aj vzadu.

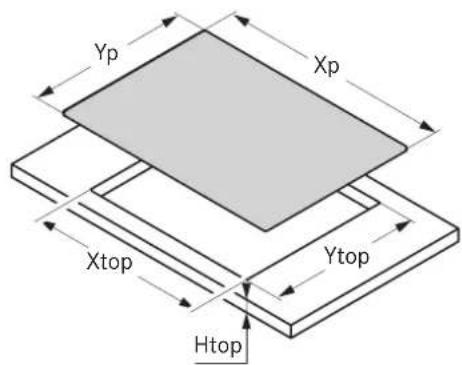

Podľa uvedených rozmerov pripravte otvor v kuchynskej doske. Ubezpečte sa, že dodržíte uvedené rozmery.

Model	Xp	Yp	X top	Y top	H top
FHNE 604 3G TC	590	510	560	480	40
FHNE 755 4G TC	750	510	560	480	40
FHNE 805 4G TC	790	510	770	490	50
FHNE 805 4G TC FM	790	510	770	490	50
*Zapustená montáž okolo horného otvoru			792	512	3
FHNE 1204 3G TC	1090	410	1070	390	50
FHNE 1204 3G TC FM	1090	410	1070	390	50
*Zapustená montáž okolo horného otvoru			1093	413	3

▷ Spotrebič môžete pripojiť k prívodu plynu v súlade s platnými predpismi iba potom, čo sa uistíte, že je nastavený na druh plynu, ktorý sa bude používať. Inak vykonajte kroky opísané v odseku „Výmena vstrekovačov". Pre skvapalnený plyn použite redukčné ventily v súlade s platnými predpismi.

Pripojenie k prívodu plynu sa dá vykonať dvoma spôsobmi:

A. Pripojte plynovú varnú dosku pomocou pevnej medenej rúrky s priemerom 12 mm (3). Použite elastomérové tesnenie dodané ako príslušenstvo, aby ste zabezpečili dobré utesnenie (1). B. Pripojte varnú dosku pomocou pružnej oceľovej rúrky s neprerušovaným povrchom (2). Aj v tomto prípade použite tesnenie dodané ako príslušenstvo, aby ste zabezpečili dobré utesnenie. Maximálna dĺžka hadice je 2 metre.

Dôležité: Ak sa použije hadica z nehrdzavejúcej ocele, musí byť nainštalovaná tak, aby sa nedotýkala žiadnej pohyblivej časti nábytku. Musí prechádzať cez oblasť, kde nie sú žiadne prekážky, a kde je možné skontrolovať ju po celej dĺžke.

Po pripojení k prívodu plynu zapáľte horáky a otáčajte gombíkmi z maximálnej do minimálnej polohy, aby ste skontrolovali stabilitu plameňa. - Po dokončení pripojenia použite mydlovú vodu na zistenie akejkoľvek netesnosti.

• Charakteristiky elektrického systému vašej domácnosti (napätie, maximálny výkon a prúd) sú kompatibilné s charakteristikami vašej varnej dosky FRANKE.
• K zástrčke a zásuvke je ľahký prístup a sú umiestnené tak, aby pri vyťahovaní zástrčky nebola prístupná žiadna časť pod prúdom.
• Pri výmene napájacieho kábla sa použije kábel typu 3 × 0.75 mm² H05RR-F.
• Koncovky dvoch spotrebičov nesmú byť zapojené do rovnakej zásuvky.
• Dodržiavajú sa polarity voľných koncoviek ((modrý = neutral = (1)/žltý a zelený = uzemnenie = (2)/ hnedý = vodič pod prúdom = (3) ).

Prispôsobenie pre rôzne typy plynu

UPOZORNENIE: Tento úkon musí vykonať kvalifikovaný technik.

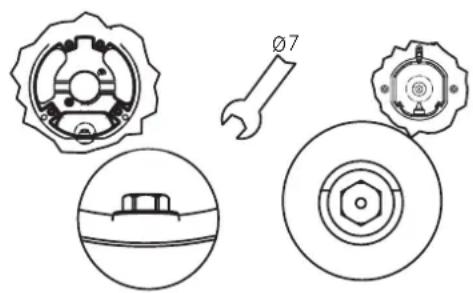

Nastavenie minimálneho plameňa

• Odstráňte mriežky, kryty horáka a rozdeľovače plameňa;
• Odskrutkujte staré vstrekovače a nahraďte ich dodanými kusmi, ktoré sú vhodné pre prívod plynu, pričom sa ubezpečte, že značenie zodpovedá údajom v tabuľke; Znova nasaďte rozdeľovače plameňa, kryty horáka a mriežky;

Tieto horáky si nevyžadujú nastavenie vzduchu.

Prístup k varnej doske

Na prístup k doske, ktorá obsahuje funkčné prvky, postupujte takto:

• Odstráňte mriežky, kryty horákov a rozdeľovače plameňa;
• Odstráňte otočné gombíky tak, že ich vytiahnete z príslušných kolíkov;
• Odstráňte skrutky, ktoré pripevňujú horáky k varnej doske; - Zdvihnite varnú dosku.

Dôležité: Pri zmene spotrebiča na iný typ plynu nalepte príslušnú nálepku (priloženú ako príslušenstvo) na určené miesto na údajovom štítku. Pre fungovanie so skvapalneným plynom (G30 alebo G31) sa nastavovacia skrutka výšky plameňa musí zaskrutkovať až na maximum. Tieto spotrebiče sa dodávajú v kategórii II 2H3+.

URČENÉ POUŽITIE

UPOZORNENIE: Tento spotrebič je určený iba na varenie. Nesmie sa používať na iné účely, napríklad na vykurovanie miestnosti.

Neťahajte spotrebičom alebo napájacím káblom na jeho vytiahnutie zo zásuvky. Keď sa varná plocha nepoužíva, zatvorte prívodný plynový kohútik.

Riziko popálenia!

Nedotýkajte sa podložky na hrnce počas používania. Nedotýkajte sa spotrebiča mokrými časťami tela.

Zapálenie horákov

V prípade tepelnej poruchy vypnite platničku a nechajte ju úplne vychladnúť. Nekladte na ňu žiadny riad. Za žiadnych okolností ju neochladzujte studenou vodou.

Spotrebič je vyrobený v súlade s príslušnou účinnou bezpečnostnou normou a bezpečnostnými požiadavkami smernice týkajúcej sa plynov.

Tieto varne dosky majú bezpečnostné zariadenie, ktoré automaticky uzavrie tok plynu, ak plameň náhodou zhasne pri prievane, vyliatí tekutiny z hrnca alebo dočasnom prerušení prívodu plynu. Toto zariadenie sa aktivuje asi 30 sekúnd od zhasnutia plameňa.

Použitie horáka

Pre nižšiu spotrebu plynu a vyššiu účinnosť používajte hrnce, ktorých šírka vyhovuje horákom, pričom zabezpečte, že sa plameň nedostane za okraje (riaďte sa nasledujúcou tabuľkou).

Horák Dno panvice min-max. TBC Ø (odporúčané)
Pomocný 80 -140
Polorychly 160 - 220
Polorychly s dvojitou korunkou	180 - 220
Rychly	220 - 240
Rychly s dvojitou korunkou	220 - 240
Trojity horák 240 - 260
Duálny 80 - 140 / 260 - 280

Použitie väčších hrncov ako sú stanovené môže spôsobiť nadmerné zahriatie otočných gombíkov a ich hornej časti a pri dlhšom používaní aj zožltnutie krytu (ak je z nerezovej ocele). Spoločnosť Franke odmieta akúkoľvek zodpovednosť za škodu spôsobenú takýmto používaním (Obr. 1).

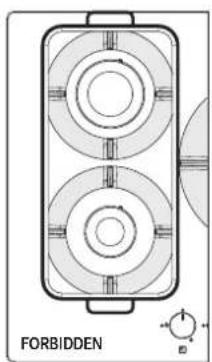

Nekladte tú istú panvicu na dva horáky (Obr. 1). Nepoužívajte dva horáky naraz s jednou nádobou, napríklad panvicu alebo pekáč na ryby (Obr. 1). Nesprávne používanie mriežok môže varnú dosku poškodiť: nekladte mriežku naopak, ani ju neposúvajte po varnej doske. Ak používate liatinové palacinkárne, kameninu, terakotové nádoby, nepoužívajte ich dlhšie ako 20 minút. V prípade dlhšieho varenia nastavte horák na minimum. Rozptyľovače tepla, ako je napríklad kovová sieťka, či iné typy neodporúčame.

UPOZORNENIE: Používanie určitých panvíc alebo hrncov môže spôsobiť dočasnú miernu deformáciu oceľového varného povrchu. Je to normálne a neovplyvňuje to prevádzku spotrebiča.

Obr.1

ČISTENIE A STAROSTLIVOSŤ

Riziko popálenia!

Jedlo, ktoré náhodou spadne na povrch, funkčné alebo estetické prvky varnej dosky alebo k nim prilne, sa nesmie konzumovať.

Čistenie spotrebiča

Po každom použití varnú plochu očistite, aby ste zabránili pripečeniu zvyškov jedál. Na čistenie zvyškov jedla používajte mäkkú handričku alebo špongiu a vodu. Odporúčame použiť ochranné čistiace prostriedky.

• Okamžite odstráňte akékoľvek potraviny s vysokým obsahom cukru, ktoré sa vylejú na varnú dosku. Aby sa zabránilo tvorbe škvŕn vodného kameňa, spotrebič po utretí vlhkou handrou vždy dôkladne osušte.

Ubezpečte sa, že údržbu elektrických komponentov vykonáva iba výrobca alebo zákaznícky servis. Používajte iba originálne náhradné diely. Ubezpečte sa, že výmenu poškodených káblov vykonáva iba výrobca alebo zákaznícky servis.

Pri oslovení zákazníckeho servisu poskytnite nasledujúce informácie:

• typ poruchy
• Model spotrebiča (Art./COD.);
• Sériové číslo (S.N.)

Tieto informácie sa uvádzajú na údajovom štítku v brožúrke alebo pod varnou doskou. Ak varná doska nefunguje správne, predtým než zavoláte servisné stredisko Franke, pozrite si Pokyny na odstraňovanie porúch, aby ste zistili, v čom je problém.

POKYNY NA ODSTRUANOVanie PORUCH
Typ poruchy Skontrolujte, či:
A Horák sa nezapaluje, nezostáva horieš alebo plamešné nie je stabilní	1 Prívod plynu alebo elektriny nie je vypnutý
	2 Kohútik na privode plynu nie je otvorený
	3 Plynová bomba (tekutý plyn) nie je prázdna
	4 Otvory horáka nie su upchaté
	5 Koniec zástrčky nie je znečistený
	6 Nie su správné uložené všetky Časti horáka
	7 V blízkosti varnej dosky nie je prievan
	8 Pri zapalovani horáka nebol gombík dostatočne stlačený, aby sa aktivovalo ochranné zariadenie (pozri str. 131 „Urcené použitie")
	9 Otvory horáka v blízkosti termočlánku nie su upchaté
	10 Minimálne nestavenie plynu nie je správné
B Nádoby (hrnce, panvice, kanvice) nie su stabilné	11 Spodok nádoby nie je dokonale rovný
	12 Nádoba nie je uložená v strede horáka
	13 Mriežky neboli vymeneni alebo uložené nasprávné

Ak porucha pretrváva aj po kontrolách uvedených vyššie, obráťte sa na najbližší servis Franke.

LIKVIDÁCIA

Balenie

Všetky obalové materiály (lepenka, umelohmotná fólia (PE) a polystyrén (EPS)) sú označené a pokiaľ je to možné, mali by sa zbierať na recyklovanie a odstrániť ekologicky šetrným spôsobom.

Odpojenie

▸ Odpojte spotrebič od elektrickej siete. Pokiaľ je spotrebič pevne pripojený, úlohu musí vykonať kvalifikovaný elektrotechnik.

Likvidácia

Príslušný symbol na zariadení alebo obale znamená, že sa zariadenie nemôže likvidovať s komunálnym odpadom.

Vyradené zariadenia likvidujte na špeciálnom zbernom mieste pre elektrické a elektronické zariadenia.

V súlade so smernicou 2012/19/EU o znížení nebezpečných látok používaných v elektrických a elektronických prístrojoch a o likvidácii odpadu. Správny separovaný zber odpadu vyradených spotrebičov na následné recyklovanie, spracovanie a ekologicky šetrnú likvidáciu pomáha predchádzať potenciálnym negatívnym dopadom na životné prostredie a zdravie, a uľahčuje recyklovanie materiálov použitých pri výrobe spotrebiča.

ZÁKAZNÍCKY SERVIS

Pozrite si kontaktnú adresu pre vašu krajinu na zadnej strane návodu alebo na našej internetovej stránke: www.franke.com.

OBSAH

Návod na obsluhu 136

Bezpečnostné informácie 136

Technické údaje 138

Inštalácia 140

Postup inštalácie 141

Určenie zariadenia 144

Čistenie a údržba 145

Čistenie prístroja 146

Technická údržba 146

Likvidácia 147

Balenie 147

Odpojenie 147

Centrum služieb zákazníkom 147

O tomto návode

Táto inštrukcia sa vzťahuje na niekoľko modelov zariadenia. Niektoré opísané vlastnosti a funkcie môžu byť nedostupné pre konkrétný model. Vysvetľujúce obrázky a nákresy, ktoré sú uvedené v rôznych častiach dokumentu, sú uvedené na konci tejto inštrukcie.

Pozorne si prečítajte túto inštrukciu pred použitím zariadenia. Uložte si inštrukciu. Používajte zariadenie opísané v tejto inštrukcii výhradne na jeho určený účel.

Spoločnosť Franke si vyhradzuje právo na vykonanie zmien výrobku bez

predchádzajúceho upozornenia. Všetky informácie uvedené tu sú platné v čase vydania dokumentu.

Význam symbolov

Symbol upozornenia. Upozornenie na riziko zranenia.

Činnosti, ktoré sú uvedené v poznámkach o bezpečnosti a v upozorneniach, umožňujú vyhnúť sa zraneniam a poškodeniam.
