| Type de produit | Table de cuisson gaz encastrable |
| Marque | Franke |
| Modèle | FHNE 805 4G TC |
| Catégorie | Table de cuisson gaz |
| Type d'installation | Encastrée, classe 3, type Y |
| Dimensions de l'appareil (L x P x H) | 790 x 510 x 50 mm |
| Dimensions de découpe (L x P) | 770 x 490 mm |
| Poids net | 12,6 kg |
| Alimentation électrique | 220-240 V ~ 50/60 Hz, 0,6 A |
| Type de gaz | G20 (gaz naturel) / G30 (butane) / G31 (propane) – Cat. II 2H3+ |
| Pression de gaz | 20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31) |
| Puissance totale installée | 11,8 kW (gaz) – 860 g/h (G30/G31) |
| Nombre de brûleurs | 5 |
| Configuration des brûleurs | 1 auxiliaire, 1 semi-rapide, 2 rapides, 1 double couronne |
| Allumage | Allumage intégré par étincelle (bouton rotatif) |
| Dispositif de sécurité | Thermocouple de sécurité (arrêt automatique du gaz si flamme s'éteint) |
| Matériau de la surface | Acier inoxydable |
| Nettoyage | Éponge douce avec eau savonneuse – ne pas utiliser de nettoyeur vapeur ni d'abrasifs |
| Raccordement gaz | Raccord rigide cuivre 12 mm ou flexible acier inox, joint élastomère fourni |
| Raccordement électrique | Câble 3 conducteurs (H05RR-F 3x0,75 mm²) |
FOIRE AUX QUESTIONS - FHNE 805 4G TC FRANKE
Questions des utilisateurs sur FHNE 805 4G TC FRANKE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de cuisson gaz au format PDF gratuitement ! Retrouvez votre notice FHNE 805 4G TC - FRANKE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FHNE 805 4G TC de la marque FRANKE.
MODE D'EMPLOI FHNE 805 4G TC FRANKE
FR Manuel d'installation et mode d'emploi Table de cuisson au gaz
A propos de ce manuel 28
Informations sur la sécurité 28
Caracteristiques techniques 30
Installation 31
Procedure d'installation 33
Usage prévu 37
Nettoyage et entretien 37
Nettoyage de l'appareil 37
Maintenance et réparation 37
Mise au rebut 37
Emballage 37
Débranchement 37
Service clientèle 37
À PROPOS DE CE MANUEL
Ce manuel d'utilisation s'applique à plusieurs modèles de cet apparéil. Il est donc possible que certaines des fonctions et caractéristiques décrites ne soient pas disponibles sur votre modèle.
Les images et les figures explicatives, décrites dans les différents paragraphs, se trouvent à la fin du manuel.
Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil.
Conserver le manuel d'utilisation.
Utiliser l'appareil déscrit dans ce manuel d'utilisation uniquement pour l'usage prévu.
Franke se reserve le droit d'apporter des modifications au produit sans préavis. Toutes les informations sont correctes au moment de la publication.
Symbole Signification
Symbole d'ajretissement. Avertissement contre les risques de blessures.
Actions dans les consignes de sécurité et avertissements pour éviter les blessures et les dommages.
Étape d'action. Indique une action à effectuer.
INFORMATIONS SUR LA SÉCURITÉ
Dans leprésent manuel et sur votre apparéil, nous avons fourni de nombreux messages de sécurité importants. Il convient de toujours dire et respecter tous les messages de sécurité.
Franke se reserve le droit d'apporter des modifications au produit sans préavis. Toutes les informations sont correctes au moment de la publication.
Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont surveillées ou formées à l'utilisation de l' apparéil, d'une manière sure et si elles comprend les risques impliqués. Ne laisser pas les enfants jouer avec l' apparéil. Le nettoyage et la maintenance par l'utilisateur ne doit pas être effectuels par des enfants sans surveillance.
Risque de blessure!
Cet apparéil n'est pas un jouet.
Maintainir les enfants et les animaux éloignés du dispositif et des matérieliaux
d'emballage, par exemple film plastique et polystyrene ; ils peuvent s'avérer dangereux, il convient donc de les jeter de manière correcte.
Ne pas laisser les enfants sans surveillance à proximé de l'appareil.
Ne pas laisser les enfants jouer avec l'appareil.
Risque de brûlures ! L'appareil chauffe
pendant son utilisation. Vous devez faire attention à ne pas toucher la plaque.
ATTENTION: les parties accessibles peuvent devenir chaudes pendant l'utilisation. Les jeunes enfants doivent être tenus à l'écart. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être sous surveillance constante.
Assurez-vous que le type et l'alimentation de gaz sont compatibles avec les specifications de l'appareil. La table de cuisson a ete developpee exclusivement pour une utilisation domestique, non professionnelle dans les foyers uniquement.
Le type de gaz pour lequel l'appareil est prevu est indiqué sur la plaque signalétique au bas du plateau.
Avant l'installation, s'assurer que les conditions locales d'alimentation en gaz (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux réglementations d'installation en vigueur. Une attention particulière doit être portée aux exigences applicables concernant la ventilation.
Les conditions de réglage sont inscrites sur l'étiquette (ou sur la plaque signalétique).
Portez une attention particulière aux réglementations sur la ventilation.
Avecutilisation,eteignezlesplaquesa l'aide des commutateurs.
Assurez-vous que les brûleurs sont froids avant de referrer le capot, si l'appareil en est équipé.
!Risque d'electrocution en cas d'infiltration de liquides !
L'appareil contient des composants électriques.
S'assurer qu'aucun liquide ne pénétre à l'intérieur de l'appareil.
Ne pas utiliser de vapeur sous pression pour nettoyer l'appareil.
Si les flammes du brûleur s'éteignent accidentellement, coupez la commande du brûleur et ne tentez pas de rallumer le brûleur pendant au moins 1 min.
Le dispositif ne doit pas etre actionné pendant plus de 15 secondes, si après 15 secondes, le bruleur ne s'est pas allumé, arretez d'utiliser le dispositif et ouvre la portedu compartiment et/ ou attendez au moins 1 minute avant d'essayer d'allumer encore une fois le bruleur.
Assurez-vous que l'appareil est installé de manière à pouvoir le déconnecter de l'alimentation électrique, avec une distance d'ouverture de contact (3 mm) assurant une déconnexion complète dans les conditions de surtension de catégorie III.
Assurez-vous que l'appareil est connecté à un système de mise à la terre conforme aux réglementations en vigueur.
ATTENTION! L'utilisation d'un apparéil de cuisson à gaz génére de la chaleur, de l'humidité et des produits de combustion dans le local où il est installé.
Assurez-vous que la cuisine est bien ventilée, particulièrement quand l'appareil fonctionne : gardez les troughs d'aération naturels ouverts ou installez une ventilation mécanique (hotte aspirante).
Ne pas utiliser l'appareil avec un interrupteur hora externe ou un système de télécommande séparé.
ATTENTION: Vous doivent surveiller le processus de cuisson. Tout processus de cuisson court doit être surveillé en continu.
Ne pas utiliser de nettoyeurs à vapeur ni de jets d'eau directs.
Ne jamais utiliser de tampons à récurer, de laine d'acier, d'acide chlorhydrique ou d'autres produits qui pourrait rayer ou marquer la surface.
N'utilisez jamais d'objects pointus qui pourrait abîmer les joints entre le bandeau et le plan de travail.
Assurez-vous de la parfaite propre des zones de sortie du gaz.
Ces consignes ne sont valables que si le symbole du pays est present sur l'appareil. Si le symbole n'est pas present sur l'appareil, il est nécessaire de se référer aux instructions techniques qui devraient fournir les consignes nécessaires concernant la modification de l'appareil aux conditions d'utilisation du pays.
Risque d'incendie!
Ne rangez pas d'objets sur les surfaces de cuisson.
AVERTISSEMENT : Laisser cuire
des alimentents sans supervision ou en automatique sur une table en presence de graisse ou d'huile représenté un danger et peut provoquer un incendie. L'huile chaude s'enflammé facilement.

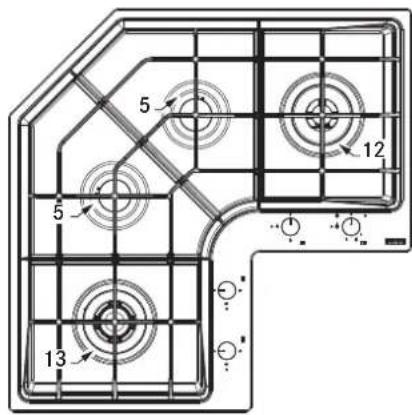

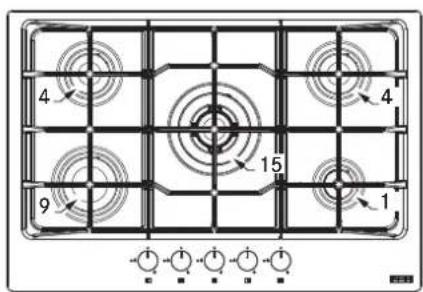

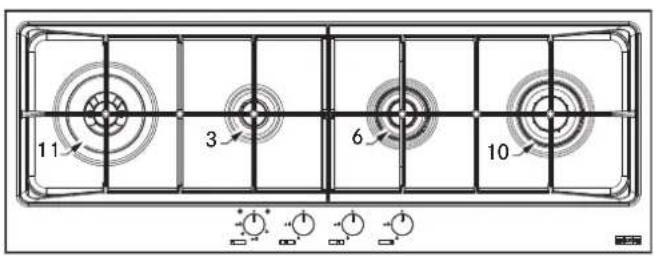

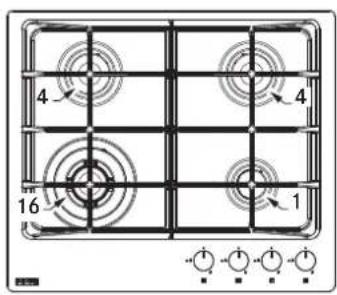

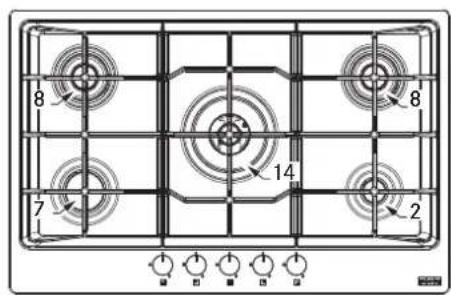

CARACTERISTIQUES TECHNIQUES
FHNE 604 3G TC
FHNE7554GTC
FHNE8054GTC
FHNE 1204 3G TC
FHNE COR4 3G TC
| Position Brûleur Débit nominal | Injecteurs G20 20 mbar | Débit nominal G30 | Débit nominal G31 (g/h) | Injecteurs G30 / G31 28-30/37 mbar | Puisance nominale (kW) | Puisance réduite (kW) | |
| 16 | TC | 0,343 | 1,28 | 262 | 262 | 0,96 | 3,60 |
| 15 | TC | 0,362 | 1,33 | 277 | 277 | 0,97 | 3,80 |
| 14 | TC | 0,362 | 1,41 | 277 | 277 | 0,98 | 3,80 |
| 13 | TC | 0,362 | 1,33 | 277 | 277 | 0,97 | 3,80 |
| 12 | DOUBLE INT | 0,105 | 0,75 | 80 | 80 | 0,46 | 1,10 |
| DOUBLE TOT | 0,476 | 0,75+1,47 | 364 | 364 | 0,46+0,95 | 5,00 | |
| Position Brûleur Débit nominal | G20 | Injecteurs G20 20 mbar | Débit nomi- nal G30 | Débit nominal G31 (g/h) | Injecteurs G30 / G31 28- 30/37 mbar | Puisance nominale (kW) | Puis- sance réduite (kW) | |
| 11 | DOUBLE INT | 0,076 | 0,71 | 58 | 58 | 0,46 | 0,80 | 0,40 |
| DOUBLE TOT | 0,381 | 0,71+0,95 | 291 | 291 | 0,46+0,65 | 4,00 | 1,90 | |
| 10 | R DC | 0,286 | 1,28 | 218 | 218 | 0,88 | 3,00 | 1,75 |
| 9 | R | 0,286 | 1,15 | 218 | 218 | 0,85 | 3,00 | 1,30 |
| 8 | SR DC | 0,238 | 1,18 | 182 | 182 | 0,80 | 2,50 | 0,65 |
| 7 | SR | 0,191 | 1,03 | 146 | 146 | 0,69 | 2,00 | 0,65 |
| 6 | SR DC | 0,238 | 1,18 | 182 | 182 | 0,80 | 2,50 | 1,30 |
| 5 | SR | 0,167 | 0,97 | 127 | 127 | 0,65 | 1,75 | 0,70 |
| 4 | SR | 0,167 | 0,97 | 127 | 127 | 0,65 | 1,75 | 0,70 |
| 3 | AUX | 0,095 | 0,77 | 73 | 73 | 0,50 | 1,00 | 0,55 |
| 2 | AUX | 0,095 | 0,78 | 73 | 73 | 0,50 | 1,00 | 0,65 |
| 1 | AUX | 0,095 | 0,72 | 73 | 73 | 0,50 | 1,00 | 0,65 |
| Pressure (mbars) | min | 17 | 20 | 25 | ||||
| nom | 20 | 28-30 | 37 | |||||
| max | 25 | 35 | 45 | |||||
| Type de gaz | G20 Gaz naturel | GPL G30 Butane G31 Propane | Cat. II 2H3+ | |||||
| CONFIGURATION DES MODELES | ||||||||||||||
| Modèle | nrAUX | nrSR | nrR | NRDC | nrDUAL | NTCbruleurs | Sourcedecha-leur | Débitnominaltotal-gaz G20(m3/h) | Débitnominaltotal-G30/G31(g/h) | Airnecessarilyà lacombustion(m3/h) | Puis-sancenomina-le totale installée(kW) | Tot.Puis-sancenomina-le GPLinstallée(kW) | Poidsnet-brut(kg) | |
| FHNE 604 3G TC | 1 | 2 | 1 | 4 | Gaz | 0,77 | 589 | 16,2 | 8,1 | 8,1 | 10-11,5 | |||
| FHNE 755 4G TC | 1 | 2 | 1 | 1 | 5 | Gaz | 1075 | 822 | 23 | 11,3 | 11,3 | 14,2-15,8 | ||
| FHNE 805 4G TC(FM) | 1 | 1 | 2 | 1 | 5 | Gaz | 1124 | 860 | 24 | 11,8 | 11,8 | 12,6-14 | ||
| FHNE 1204 3G TC(FM) | 1 | 1 | 1 | 1 | 4 | Gaz | 1 | 764 | 21,6 | 10,5 | 10,5 | 21,9-24,3 | ||
| FHNE COR 4 3G TC | 2 | 1 | 1 | 4 | Gaz | 1,17 | 895 | 24,6 | 12,3 | 12,3 | 20-24 | |||
| DC = Double Couronne SR = Semi-Rapide R = Rapide AUX = Auxiliaire C = Fonte E = ÉmailledAlimentation = 220-240 V; Fréquence = 50-60 Hz; Intensité/courant = 0,6 W | ||||||||||||||
INSTALLATION
L'installation et le raccordement électrique/gaz doivent être réalisés uniquement par un personnel spécialisé et dûment autorisé. Le
fabricant decline toute responsabilité en cas de lésion aux personnes ou de dommages aux biens dus au non-respect de ces dispositions. Le branchement au gaz doit être conforme aux reglementations en vigueur dans le pays au moment de l'installation.
Vérifier que l'appareil est directement branché sur la prise secteur. S'assurer qu'aucun adaptateur, multiprise ou autre rallonge ne sont utilisés pour brancher l'appareil.

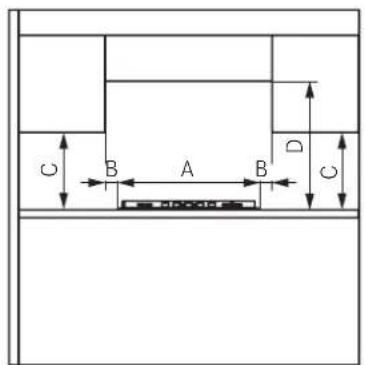

Exigences pour le meuble
Ce manuel se refère à une table de cuisson au gaz encastrée de classe 3 et au type Y pour la partie électrique.
Le tuyau de gaz ne doit pas entrer en contact avec les cotsés du four sous la plaque de cuisson.
Pour les unités encastrées, les composants (plastiques et bois de placage) doivent être assemblés à l'aide d'adhesifs résistant à la chaleur (min. 100^ ): les matériaux et adhesifs non appropriés peuvent se déformer et se detacher.
La ventilation des pieces doit être conforme aux reglementations locales.
L'element de cuisine doit laisser assez d'espace pour permettre le branchement de l'appareil.
Important: ces apparèils sont de type « Y » en termes de degré de protection contre les risques d'incendie. La distance minimale entre le bord de l'appareil et la paroi latérale est de 150 mm, de 50 mm pour la paroi arrêté et de 700 mm pour les évventuels placards au-dessus de lui. Il est conseillé d'intégrer l'appareil dans des plans de travail de 40 mm d'épaisseur. Si les dimensions diffère, les évventuelles modifications doivent être gérées par le technicien.
Remarque: Si une hotte est installee au-dessus de la plaque de cuisson, voir les instructions d'assemblage de la hotte pour connaître la distance a respecter.

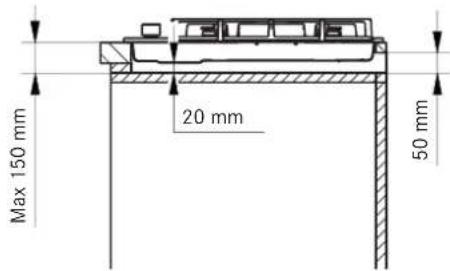

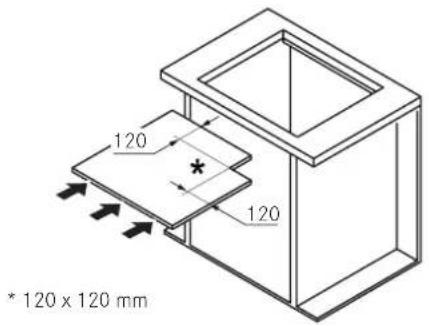

DIMENSIONS MINIMALES (MM)
Si l'appareil n'est pas installé au-dessus d'un four : prévoir un déflecteur séparateur.
Procedure d'installation
L'appareil est fixé à l'unité au moyen des supports et accessoires fournis.
Assurez-vous qu'il y a un libre accès aux éléments de fixation à l'avant et à l'arrête après l'installation de l'appareil.

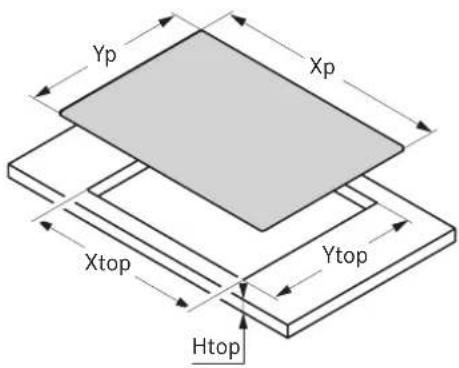

Préparez le trou dans le plan de travail selon les dimensions indiquées. Veillez à respecter les dimensions indiquées.
| Modèle | Xp | Yp | Xtop | Ytop | Htop |
| FHNE 604 3G TC | 590 | 510 | 560 | 480 | 40 |
| FHNE 755 4G TC | 750 | 510 | 560 | 480 | 40 |
| FHNE 805 4G TC | 790 | 510 | 770 | 490 | 50 |
| FHNE 805 4G TC FM | 790 | 510 | 770 | 490 | 50 |

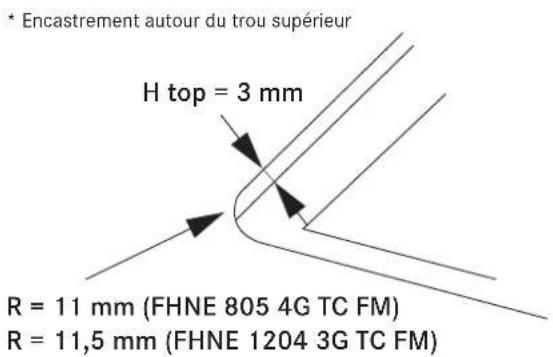

| *Encastrement autour du trou supérieur | 792 | 512 3 | |||
| FHNE 1204 3G TC | 1090 | 410 | 1070 | 390 | 50 |
| FHNE 1204 3G TC FM | 1090 | 410 | 1070 | 390 | 50 |
| *Encastrement autour du trou supérieur | 1093 | 413 | 3 |

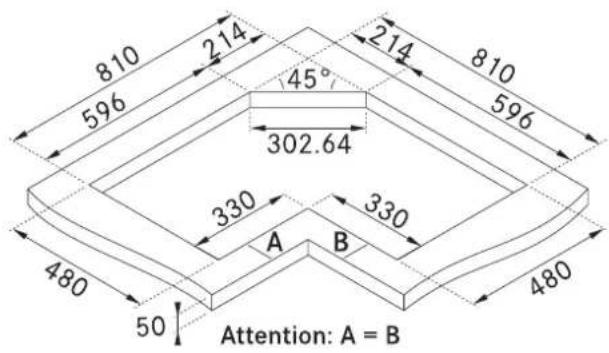

Modèle FHNE COR 4 3G TC
Appliquez la bande d'etanchete autour du trou et positionnez la table de cuisson.
Fixez l'appareil avec les vis et les supports.
Retirez la bande d'étanchéité en excès.
Connexion à l'arrivée de gaz
- Branchez l'appareil à l'arrivée de gaz, dans le respect des réglementations en vigueur, seulement après s'être assure qu'elle correspond au type de gaz à utiliser. Autrement, effectuez les opérations décrites au paragraphe "Remplacement des injecteurs".
Pour le gaz liquide, utilisez des régulates de pression conformes aux reglementations en vigueur.
La connexion à l'arrivée de gaz peut être réalisée de deux manières :
A. Reliez la table de cuisson au gaz avec un tuyau en cuivre rigide de 12mm de diamètre (3). Pour obtenir une bonne etanchéité, utilisez le joint elastomère fourni comme accessoire (1).
B. Reliez la table de cuisson avec un tube en acier flexible à surface continue (2). Dans ce cas également, pour obtenir une bonne étanchéité, utilisez le joint fourni comme accessoire (1). La longueur maximale du tuyau est de 2 metres linéaires.
Important: Si un tuyau en acier inoxydable est utilisé, il doit être installé de façon à ne toucher aucune partie mobile de l'ameublement. Il doit passer à travers une zone sans le moindre obstacle et où il est possible de l'inspecter sur toute sa longueur
- Àprous le raccordement à l'alimentation de gaz, allumez les brûleurs et tournez les boutons de la position max à la position min pour vérifier la stabilité de la flamme.
Avec effectue la connexion, vérifie l'étanchéité avec de l'eau savonneuse.
Pour le Royaume Uni, l'Irlande du Nord et la République d'Irlande.
Branchementélectrique
La table de cuisson FRANKE est dotée d'un cable électrique à 3 conducteurs et bornes libres.
Assurez-vous des points suivants:
- Les caractéristiques du circuit électrique domestique (tension, puissance maximale et intensité) sont compatibles avec celles de votre table de cuisson FRANKE.
- La fiche et la prise sont accessibles facilement et sont placées de façon qu'aucune partie sous tension ne soit accessible lors de l'insertion et du retrait de la fiche.
- Un cable 3 × 0,75 ~mm^2 de type H05RR-F pour tables de cuisson entierement au gaz est utilisé pour le remplacement du cable d'alimentation.
-
Les bornes de deux apparèils ne sont pas reliées à la même fiche.
-
Les polarités des bornes libres sont respectées (bleu = neutré = (1) / jaune et vert = terre = (2) / marron = tension = (3)).
Ajustement aux différents types de gaz
AVERTISSEMENT: Cette opération doit être effectuee par un technicien qualifie.

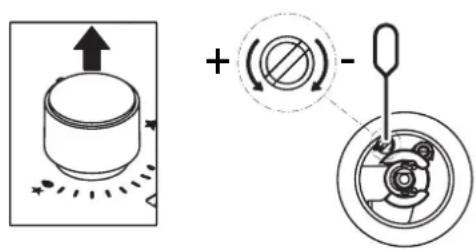

Réglage minimum de la flamme
Enlevez le bouton.
- Réglez la flamme minimum en tournant la vis de réglage dans le sens horaire pour réduire la flamme et dans le sens antihoraire pour l'augmenter. Le tournevis de réglage est fourni avec les accessoires.

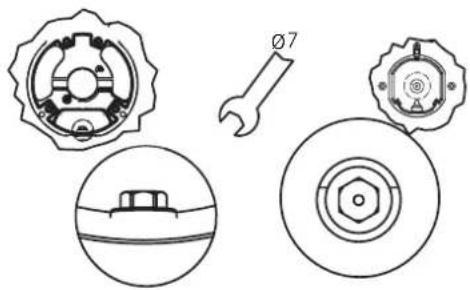

Remplacement des injecteurs
Les injecteurs non fournis doivent être demandés au service client.
Important : tous les apparèils sont régés en usine pour une utilisation au gaz naturel (G20). Si un type de gaz différé est utilisé, remplacez les injecteurs comme suit :
- Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
- Devissez les injecteurs et remplacez-les par ceux fournis et qui sont adaptés à l'arrivée de gaz, en vous assurant que le marquage coïncide avec celui du tableau ;
- Réinstallez les diffuseurs de flamme, les capuchons des brûleurs et les grilles;
- Les brûleurs ne nécessitent aucun réglage de l'air.
Accès à la plaque de cuisson
Pour acceder au plateau contenant les pieces fonctionnelles, procedez comme suit:
- Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
- Déposez les boutons en les faisant glisser de leurs broches;
- Déposez les vis qui maintainennent les brûleurs sur la plaque;
- Soulevez la plaque de cuisson.
Important : Lors de la conversion de l'appareil vers un type de gaz different, placez l'autocollant correspondant (fourni en accessoire) à l'endroit prévu à cet effet sur la plaque de données. Pour une utilisation avec du GPL (G30 ou G31), la vis de réglage minimum de la flamme doit être vissee à fond. Ces appareils sont fournis en cat. Il 2H3+.
USAGE PRÉVU
ATTENTION: Cet apparéil est conçu uniquement pour cuisiner. Il ne doit pas être utilisé pour d'autres buts, comme chauffer une piece.
Ne tirez pas sur l'appareil ou le cable d'alimentation pour le débrancher.
Fermez le robinet d'arrivee generale du gaz quand la table n'est pas utilise.
Risque de brûlures!
Ne touchez pas les grilles pour cassetoles pendant la cuisson.
Ne touchez pas l'appareil avec des parties mouillées du corps.
Allumage des brûleurs
La table de cuisson s'allume à l'aide des boutons de commande rotatifs. Pour allumer les brûleurs, procédez comme suit :
-
Appuyez et tournez le bouton jusqu'à la position allumage et puissance maximale.
-
Maintenez le bouton enforcé pendant 3 à 4 secondes pour permettre aux étincelles d'enflammier le gaz sortant du brûleur et pour permettre au thermocouple de chauffer.
Puis, relâchéz le bouton et réglez la flamme en le tournant dans le sens antihoraire. Si la flamme s'éteint, repêzez la procédure à partir de l' étape 1.
FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC
FHNE 1204 3G TC, FHNE 1204 3G TC FM
Robinet fermé
Allumage et puissance maximale
Puisssance minimale
Total doubles
Double interieur
La table de cuisson est un apparéil à'utilisation quotidienne : il est normal que les casseroles ou les ustensiles de cuisine causent des marques d'utilisation ou d'abrasion. Un usage intensif peut entraîner de nombreuses marques d'utilisation. Dans ce cas, l' apparéil continue à fonctionner parfaitement et une réclamation n'est pas justifiée. La sécurité est toujours garantie.
N'utilisez pas l'appareil comme support.
Pour éviter d'endommager l'appareil,
En cas de defaillance thermique, eteignez la plaque et laissez-la refroidir complètement.
Ne placez pas de vaisselle dessus. Ne refroidisse avec de I'eau froide en aucune circonstance.
Ne pas monter sur I'appareil.
L'appareil est fabriqué conformément aux normes de sécurité pertinentes en vigueur et aux conditions requises de sécurité de la Directive sur le Gaz.
Valve de sécurité automatique
Ces tables de cuisson sont équipées d'un dispositif de sécurité qui ferme automatiquement le flux de gaz si la flamme s'éteint accidentellement, en raison d'un courant d'air, du débordement de liquide ou d'une interruption-temporaire de l'arrivée de gaz. Ce dispositif s'enclenché env. 30 secondes après l'extinction de la flamme.
Utilisation des brûleurs
Pour une consommation de gaz réduite et une meilleure efficacité, utilisez des casseroles de largeurs adaptées aux brûleurs, en s'assurant que la flamme ne dépasse pas sur les bords (cf. tableau ci-dessous).
| Brûleur Ø min./max. de la casserole, TBC (recommdé) | |
| Auxiliaire 80 -140 | |
| Semi-rapide 160 - 220 | |
| Semi-rapide double couronne | 180 - 220 |
| Rapide | 220 - 240 |
| Rapide double couronne | 220 - 240 |
| Triple couronne | 240 - 260 |
| Double 80 - 140 / 260 - 280 | |
L'utilisation de casseroles plus larges que celles indiquées peut entraîner une surchauffe des boutons et de la table et, en cas d'utilisation prolongée, le jaunissement du couvercle (s'il est en acier inoxydable). Franke décline toute responsabilité pour les dommages dus à une telle utilisation (Fig. 1).

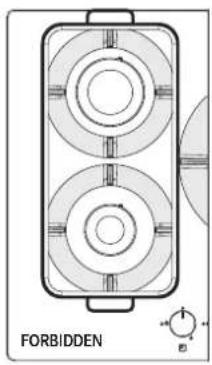

Ne placez pas la meme casserole sur deux bruleurs (Fig. 1).
N'utilisez pas deux brûleurs en même temps avec un seul contenant, comme une casserole ou une poêle à poisson (Fig. 1).
Une mauvaise utilisation des grilles peut endommager la table de cuisson: ne posez pas les grilles à l'envers et ne les faites pas glisser le long de la table de cuisson.
Si vous utilisez des cassetoles et des poêles en fonte, en pierres ollaires ou en terre-cuite, ne les utiliser pas plus de 20 minutes, en cas de cuisson longue, reglez le brûleur au minimum.
Les diffuseurs de chaleur tels que les mailles en métal, ou de tout autre type, ne sont pas recommendés.
ATTENTION: L'utilisation de casseroles ou poêles particulières peut provoquer une légère déformation-temporaire de la surface de cuisson en acier. Cela est normal et n' affecte pas le fonctionnement de l'appareil.
Fig.1
NETTOYAGE ET ENTRETIEN
Risque de brûlures!
Ne nettoyez pas l'appareil et ses accessoires tant qu'ils ne sont pas froids.
N'utilisez pas de liquides inflammables a proximete de l'appareil.
Avant toute opération de nettoyage et d'entretien :
Eteindre l'appareil.
Les alimentés qui tombent ou se déposent sur la surface, sur les éléments fonctionnels ou esthétiques de la table de cuisson ne doivent pas être consommés.
Nettoyage de l'appareil
Nettoyez la table de cuisson après chaque utilisation, afin d'eviter la combustion des résidus alimentaires.
Pour nettoyer les résidus alimentaires, utilisez un chiffon doux ou une éponge avec de l'eau. Nous vous recommendons d'utiliser des agents de nettoyage de protection.
Éliminez sans tarder les résidus alimentaires contenant beaucoup de sucre.
- Sechez toujours l'appareil avec soin, après avoir passé dessus un chiffon humide pour éviter les dépôts calcaires.
Nettoyez les grilles, les capuchons des brûleurs et les diffuseurs de flammes à l'eau chaude savonneuse, en vous assurant de les essuyer avec précaution. Ne les lavez pas au lave-vaiselle. Assurez-vous de la parfaite propre des zones de sortie du gaz.
La couleur d'origine des grilles à casseroles peut s'alterer avec le temps sur la partie où repose les casseroles, en raison de la chaleur.
MAINTENANCE ET RÉPARATION
Avant toute opération de maintenance, débranchez l'appareil de l'alimentation électrique.
En cas de problème technique, contactez le SAV Franke.
S'assurer que la maintenance des composants électriques est effectue uniquement par le fabricant ou le service clientèle. Utiliser exclusivement des pieces détaches d'origine.
S'assurer que les cables endommages sont uniquement replacés par le fabricant ou le service clientèle.
Lorsque you contactez le service clientele, yevillez fournir les informations suivantes :
-type de défaut
- modele d'appareil (Art./Cod.)
- nombre de série (N.S.)
Cette information est donnée sur la plaque signalétique de la brochure ou sous la table de cuisson.
Si la table de cuisson ne fonctionne pas correctement, avant d'appeler le S.A.V Franke, referez-vous au Guide de Dépannage pour déterminer le problème :
| GUIDE DE DÉPANNAGE | |
| Type de défaut Vérifiez que : | |
| A Le brûleur ne s'allume pas, ne restepas allumé ou les flammes ne sontpas régulières | 1 L'alimentation en gaz ou en électricité n'est pas coupée |
| 2 Le robinet d'alimentation du gaz n'est pas ouvert | |
| 3 La bouteille de gaz rechargeable (gaz liquide) n'est pas vide | |
| 4 Les ouvertures du brûleur ne sont pas obstruées | |
| 5 La prise électrique n'est pas sale | |
| 6 Toutes les parties du brûleur n'ont pas été positionnées correctement | |
| 7 Il n'y a pas de courant d'air près de la table de cuisson | |
| 8 Lors de l'allumage du brûleur, le bouton n'a pas été,enforcé depuis suffisamment longtemps pour activer le dispositif de protection (voir page 35"Usage prévu") | |
| 9 Les ouvertures du brûleur ne sont pas obstruées près du thermocouple | |
| 10 Le réglage de gaz minimum n'est pas correct | |
| B Les contenants (casseroles, poêles,marmites) ne sont pas stables | 11 Le fond du recipient n'est pas parfaitement plat |
| 12 Le recipient n'est pas centré sur le brûleur | |
| 13 Les grilles n'ont pas été échangées ou mal positionnées | |
Si après les vérifications, le défaut persiste, contactez le S.A.V. Franke le plus proche.
MISE AU REBUT
Emballage
Tous les matériaux d'emballage (cartons, films plastiques (PE) et polystyrene (EPS)) sont marqués et doivent, si possible, être mis au recyclage et éliminés de manière écologique.
Débranchement
Debranchez l'appareil du secteur. Lorsque l'appareil est fixé, cette opération doit être effectuee par un electricien qualifie.
Mise au rebut
Le symbole sur le produit ou sur l'emballage indique que l'appareil ne doit pas etre jeté avec les déchets menagers.
Éliminer l'appareil via un point de collecte spécialisé dans les déchets électroniques et électriques.
Conformément à la Directive 2012/19/UE relative à la réduction des substances dangereuses utilisées dans les apparciels électriques et Electroniques et l'élimination des déchets.
Le tri des déchets de l'appareil enonne et due forme à des fins de recyclage ultérieur,traitement et élimination ecologique contribuents à éviter l'impact potentiellément négatif sur l'environnement et la santé et facilitent le recyclage des materiaux utilisés dans la construction des appareils.
SERVICECLIENTÉLE
Reportez-vous à l'adresse à contacter de votre pays à la dernière page de notre site Internet:
www.franke.com
