Ürün Tipi	Ankastre Gazlı Ocak
Marka	Franke
Model	FHNE 805 4G TC
Kategori	Gazlı Ocak
Kurulum Tipi	Ankastre, sınıf 3, tip Y
Cihaz Boyutları (G x D x Y)	790 x 510 x 50 mm
Kesik Boyutları (G x D)	770 x 490 mm
Net Ağırlık	12,6 kg
Elektrik Beslemesi	220-240 V ~ 50/60 Hz, 0,6 A
Gaz Türü	G20 (doğal gaz) / G30 (bütan) / G31 (propan) - Kat. II 2H3+
Gaz Basıncı	20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31)
Toplam Kurulu Güç	11,8 kW (gaz) - 860 g/h (G30/G31)
Brülör Sayısı	5
Brülör Konfigürasyonu	1 yardımcı, 1 yarı hızlı, 2 hızlı, 1 çift taç
Ateşleme	Entegre kıvılcım ateşlemeli (döner düğme)
Güvenlik Cihazı	Güvenlik termokupl (alev söndüğünde gazı otomatik keser)
Yüzey Malzemesi	Paslanmaz çelik
Temizlik	Yumuşak sünger ve sabunlu su - buhar temizleyici veya aşındırıcı kullanmayın
Gaz Bağlantısı	12 mm sert bakır bağlantı veya paslanmaz çelik esnek bağlantı, elastomer conta verilir
Elektrik Bağlantısı	3 iletkenli kablo (H05RR-F 3x0,75 mm²)

Sık sorulan sorular - FHNE 805 4G TC FRANKE

Franke FHNE 805 4G TC ocakta bir brülör nasıl yakılır?

İlgili düğmeyi ateşleme konumuna (maksimum) kadar bastırın ve çevirin. Termokuplun ısınması için 3-4 saniye basılı tutun, ardından bırakın ve alevi ayarlayın.

Ocağı doğal gazdan LPG'ye dönüştürebilir miyim?

Evet, enjektörleri LPG için olanlarla (aksesuar olarak verilir) değiştirmeli ve minimum alev ayar vidasını sonuna kadar sıkmalısınız. Bu işlem kalifiye bir teknisyen tarafından yapılmalıdır.

Her brülör için hangi tencere çapları önerilir?

Yardımcı: 80-140 mm; Yarı hızlı: 160-220 mm; Hızlı: 220-240 mm; Çift taç: 240-260 mm. Aşırı ısınmayı önlemek için uygun tencereler kullanın.

Brülör yanmazsa veya yanık kalmazsa ne yapmalı?

Gaz ve elektrik beslemesinin açık olduğunu, brülör açıklıklarının tıkalı olmadığını, termokuplun temiz olduğunu ve düğmeye yeterince uzun süre (3-4 saniye) basıldığını kontrol edin. Kullanım kılavuzundaki sorun giderme kılavuzuna bakın.

Brülörler ve ızgaralar nasıl temizlenir?

Izgaraları, kapakları ve difüzörleri yumuşak bir süngerle sabunlu sıcak suda temizleyin. Bulaşık makinesinde yıkamayın. Gaz çıkış alanlarının tamamen temiz olduğundan emin olun.

Ocak ile davlumbaz veya dolap arasındaki minimum mesafe nedir?

Yan duvara minimum mesafe: 150 mm, arka duvara: 50 mm ve üstteki dolaba: 700 mm. Bir davlumbaz takılıysa, davlumbaz talimatlarına uyun.

Ocak, alev sönmesi durumunda bir güvenlik özelliğine sahip mi?

Evet, bir güvenlik termokupl, alev kazara söndüğünde (sönmeden yaklaşık 30 saniye sonra) gaz akışını otomatik olarak keser.

Bu modelle hangi gaz türleri uyumludur?

FHNE 805 4G TC modeli, doğal gaz G20 (20 mbar) ve LPG G30/G31 (28-30/37 mbar) ile uyumludur. Kategori II 2H3+ olarak tedarik edilir.

Bir brülörde minimum alev nasıl ayarlanır?

Düğmeyi çıkarın, ardından ayar vidasını (verilen tornavida ile) çevirin: saat yönünde azaltmak, saat yönünün tersine artırmak için. Bu ayarı brülör brülör yapın.

Servis için seri numarası ve model kodu nerede bulunur?

Bunlar, ocağın altında bulunan etiket veya verilen broşürde yer alır. Franke servisiyle iletişime geçmeden önce Art./Cod. ve N.S.'yi not edin.

KULLANIM KILAVUZU FHNE 805 4G TC FRANKE

TR Kurulum ve kullanım kılavuzu

AR

Gazlı ocak

Gazlı ocak

Güvenlikle ilgili bilgiler 162

Teknik veriler 164

Kurulum 165

Kurulum işlemi 166

Kullanım amacı 169

Temizlik ve bakım 170

Ürünü temizleme 170

Bakım ve tamir 171

Elden çıkarma 172

Ambalaj 172

Bağlantıyı kesme 172

Müşteri hizmetleri 172

BU KILAVUZ HAKKINDA

Bu kullanım kılavuzu ürünün tüm modelleri için geçerlidir. Dolayısıyla açıklanan özellik ve işlevlerin bazıları sahip olduğunuz üründe bulunmayabilir. Bölümlerde tanımlanan açıklayıcı resimler ve şekiller kılavuzun sonunda bulunabilir.

• Ürünü kullanmadan önce kullanım kılavuzunu dikkatlice okuyun. Kullanım kılavuzunu saklayın. Bu kullanım kılavuzunda açıklanan ürünü sadece kullanım amacına uygun şekilde kullanın.

Franke, önceden bildirimde bulunmadan değişiklik yapma hakkını saklı tutar. Tüm bilgiler yayınlanma tarihinde doğrudur.

Sembol Anlamı

Uyarı sembolü. Yaralanma risklerine karşı uyarı.

Yaralanma veya hasardan kaçınmak için Güvenlik ve uyarı notlarında belirtilen eylemler.

Eylem basamağı. Yapılması gereken bir eylemi belirtir.

GÜVENLİKLE İLGİLİ BİLGİLER

Bu kılavuzda ve cihazınızın üzerinde birçok önemli güvenlik mesajı yer almaktadır. Tüm güvenlik mesajlarını daima okuyun ve bunlara uyun.

Franke, önceden bildirimde bulunmadan değişiklik yapma hakkını saklı tutar. Tüm bilgiler yayınlanma tarihinde doğrudur.

! Bu ürün 8 yaş ve üzeri çocuklar, fiziksel, duyusal veya zihinsel yetkinlikleri sınırlı olan veya sınırlı deneyimi veya bilgisi olan kişiler tarafından ancak ilgili tehlikeleri anladıkları takdirde ve gözetim altında veya ürünün güvenli bir şekilde kullanımına ilişkin talimatların verilmesi halinde kullanılabilir. Çocuklar ürünle oynamamalıdır. Temizlik ve bakım işleri bir yetişkinin gözetimi altında olmayan çocuklar tarafından yapılmamalıdır.

Yaralanma riski!

Ürün oyuncak değildir. Çocukları ve evcil hayvanlarınızı cihazdan ve ambalaj malzemesinden uzak tutun; örn. plastik film ve polistiren; bunlar tehlikeli olabilir - uygun bir şekilde bertaraf edin. Çocukların yanlarında bir yetişkin olmadan ürünün yanına yaklaşmalarına izin vermeyin.

Çocukların ürünle oynamalarına izin vermeyin.

Yanık riski! Kullanım sırasında ürün

ısınır. Ocağa dokunmaktan kaçının.

UYARI: Ürünün erişilebilir parçaları kullanım sırasında ısınabilir. Çocuklar üründen uzak tutulmalıdır. 8 yaşın altındaki çocuklar, sürekli gözetim altında olmamaları halinde uzak tutulmalıdır.

Gaz tipinin ve kaynağının cihazın teknik özellikleri ile uyumlu olduğundan emin olun. Ocak, profesyonel olmayan ve yalnızca evde ev tipi kullanıma yönelik olarak geliştirilmiştir. Cihazın düzenlenmiş olduğu gaz tipi, tepsinin altındaki veri plakası üzerinde belirtilmiştir. ▸ Kurulum öncesinde yerel tedarik koşulları (gazın ve gaz basıncının niteliği) ile cihazın ayarlarının uyumlu olduğundan emin olun. ▸ Bu cihaz, yanma ürünü tahliye cihazına bağlı değildir. Tahliye cihazı mevcut kurulum mevzuatlarına uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma ile ilgili gerekliliklere özen gösterilmelidir.

Bu cihazın ayarlama koşulları etikette (veya veri plakasında) bulunmaktadır. Havalandırma ile ilgili uygulanabilir düzenlemelere özellikle dikkat edin. Kullandıktan sonra ocağı kontrollerden kapatın. Varsa kapağı kapatmadan önce ocak gözlerinin soğumuş olduğundan emin olun.

Sıvı sızıntısı nedeniyle elektrik çarpması

Ürün elektrikli bileşenler içermektedir.

Ürünün içine sıvı sızmadığından emin olun. Ürünü temizlemek için basınçlı buhar kullanmayın. Brülör alevlerinin yanlışlıkla sönmesi durumunda, brülör kontrolünü kapatın ve en az 1 dakika boyunca brülörü tekrar yakmaya çalışmayın. Cihaz, 15 saniyeden uzun bir süre çalıştırılmayacaktır; 15 saniyeden sonra brülör yanmazsa, cihazı çalıştırmayı durdurun ve bölmenin kapağını açın ve/veya brülörü tekrar yakmayı denemeden önce en az 1 dakika bekleyin. Ürünün Kategori III aşırı gerilim koşullarında tamamen kesilmeyi temin eden bir kontak açıklığı ile mesafesi (3 mm), güç kaynağı bağlantısının kesilmesini sağlayacak şekilde kurulduğundan emin olun. ▸ Ürünün geçerli düzenlemelere uygun bir topraklama sistemine bağlandığından emin olun.

DİKKAT: Gazlı mutfak aletleri kurulduğu

odada ısı, buhar ve yanıcı maddelerin oluşmasına neden olur.

Özellikle cihaz kullanılırken mutfağın iyi havalandırıldığından emin olun: doğal havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı (mekanik aspiratör) yerleştirin.

Cihazı harici bir zaman anahtarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırmayın.

DİKKAT: Pişirme işlemi gözetim altında gerçekleştirilmelidir. Kısa süreli pişirme işlemleri aralıksız gözetim altında gerçekleştirilmelidir.

Buharlı temizleyiciler veya doğrudan tazyikli su kullanmayın. Ovma süngeri, bulaşık teli, tuz ruhu veya yüzeyi çizebilecek ya da iz bırakacak aşındırıcı ürünler kullanmayın. Trim ve tezgah arasındaki contalara zarar verebileceğinden asla keskin nesneler kullanmayın. Gaz çıkış yerlerinin tamamen temiz olduklarından emin olun. Bu talimatlar sadece cihazın üzerinde ülke sembolü olduğunda geçerlidir. Eğer sembol cihazda görünmüyorsa, cihazın ülkenin kullanım koşullarına göre değiştirilmesi ile ilgili gerekli talimatlar ve teknik talimatlara başvurulması gerekir.

Yangın riski!

Pişirme yüzeylerinin üstünde herhangi bir obje saklamayın.

UYARI: Sıvı veya katı yağla yemek yaparken ocağı gözetimsiz bırakmak tehlikelidir ve yangına yol açabilir. Yağ çabuk tutuşur.

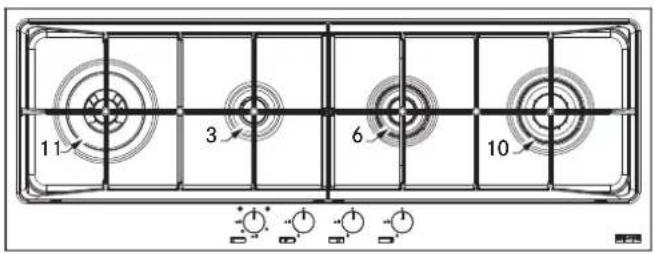

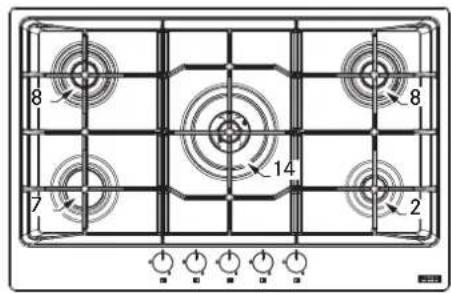

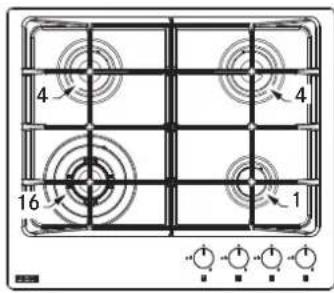

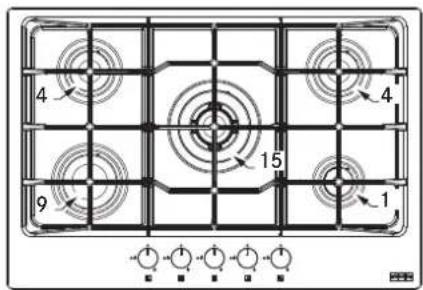

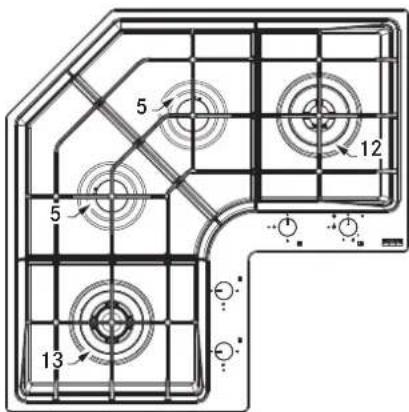

TEKNİK VERİLER

FHNE 604 3G TC

FHNE7554GTC

FHNE8054GTC

FHNE 12043GTC

FHNE COR4 3G TC

Konum Oćak gożü		Nominal kapasi-te G20	Enjektörler G20 20 mbar	Nominal kapasite G30	Nominal kapasite G31	Enjektörler G30 / G31 28-30/37 mbar	Nominal güç (kW)	Düşük güç (kW)
16	TC	0,343	1,28	262	262	0,96	3,60	2,10
15	TC	0,362	1,33	277	277	0,97	3,80	2,10
14	TC	0,362	1,41	277	277	0,98	3,80	2,10
13	TC	0,362	1,33	277	277	0,97	3,80	2,10
12	DUAL INT	0,105	0,75	80	80	0,46	1,10	0,40
	DUAL TOT	0,476	0,75+1,47	364	364	0,46+0,95	5,00	2,60
11	DUAL INT	0,076	0,71	58	58	0,46	0,80	0,40
	DUAL TOT	0,381	0,71+0,95	291	291	0,46+0,65	4,00	1,90
10	R DC	0,286	1,28	218	218	0,88	3,00	1,75
9	R	0,286	1,15	218	218	0,85	3,00	1,30
8	SR DC	0,238	1,18	182	182	0,80	2,50	0,65
7	SR	0,191	1,03	146	146	0,69	2,00	0,65
6	SR DC	0,238	1,18	182	182	0,80	2,50	1,30
5	SR	0,167	0,97	127	127	0,65	1,75	0,70
4	SR	0,167	0,97	127	127	0,65	1,75	0,70
3	AUX	0,095	0,77	73	73	0,50	1,00	0,55

Konum Ocek gozü	Nominal kapasi-te G20	Enjektörler G20 20 mbar	Nominal kapasite G30	Nominal kapasite G31	Enjektörler G30 / G31 28-30/37 mbar	Nominal güç (kW)	Düşük güç (kW)
2	AUX	0,095	0,78	73	73	0,50	1,00
1	AUX	0,095	0,72	73	73	0,50	1,00
Basınç(mbar)	min 17 20 25
	nom	20		28-30	37
	maks.	25		35	45
Gaz Tipi	G20DOGALGZ			GPLG30 Bütan - G31 Propan			Kat. II 2H3+

MODEL YAPILANDIRMASI

MOD.	nr AUX	nr SR	nr SR DC	nr R DC	N brülörler	nr TC	N brülörler	Isi kay- nagi	Toplam nominal Güç - gaz G20 (m3/sa)	Toplam nominal kapasite - gaz G30 / G31 (g/sa)	Yanma icin gerekli olan yüklü gaz hava (m3/sa)	Toplam nominal Güçü (kW)	Top Yüklü GPL Nominal Güçü (kW)	Ağurlık net-brüt (kg)
FHNE 604 3G TC	1	2				1	4	GAZ	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2		1		1	5	GAZ	1.075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC (FM)	1	1	2			1	5	GAZ	1.124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC (FM)	1		1		1	1	4	GAZ	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC		2				1	4	GAZ	1,17	895	24,6	12,3	12,3	20-24

DC = İkili Bölme, SR = Yarı Hızlı, R = Hızlı, AUX = Yardımcı, C = Dökme Demir, E = Emaye. Güç kaynağı = 220-240 V; Frekans = 50-60 Hz; Güç/akım = 0,6 Watt

KURULUM

Montaj ve elektrik/gaz bağlantısı, yalnızca uzman ve lisanslı personel tarafından yapılmalıdır. Üretici, bu hükümlere

uyulmamasından kaynaklanacak yaralanmalar veya hasarlarla ilgili her türlü sorumluluğu reddeder. Gaz bağlantısı, kurulum sırasında ilgili ülkede yürürlükte olan yönetmeliklere uygun olmak zorundadır.

Ürünün doğrudan şebekeye bağlı bir prize bağlandığından emin olun. Ürün bağlanırken adaptör, çoklu priz veya uzatma kablosu kullanılmadığından emin olun.

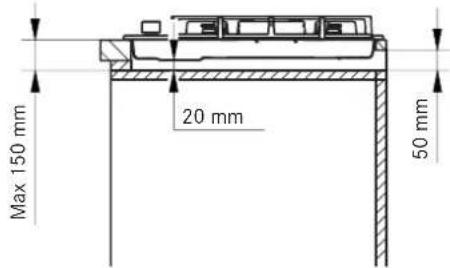

Bölme gereksinimleri

Bu el kitapçığı, 3. sınıf bir ankastre gazlı ocak ve Y tipi elektrikli parçaları içindir.

Gaz borusu, ocağın altındaki herhangi bir fırının kenarlarına temas etmemelidir.

Sabit ünitelerde, bileşenler (plastik malzemeler ve kaplamalı ahşap) ısıya dayanıklı yapıştırıcılarla (min.

100°C) monte edilmelidir. Uygun olmayan malzeme ve yapıştırıcılar, çarpıklık ve ayrılmalara yol açabilir.

Odaların havalandırması, yerel düzenlemeye uygun olmalıdır.

Mutfak elemanında ürünün elektrik bağlantıları için yeterli yer olmalıdır.

Önemli: Bu ürünler, yangın riskine karşı koruma derecesi açısından "Y" tipidir. Cihaz kenarından minimum mesafe; yan duvar için 150 mm, arka kısım için 50 mm ve üstündeki dolaplar için 700 mm'dir. Ürünün 40 mm kalınlıktaki tezgahlara monte edilmesi tavsiye edilir. Boyutların farklı olması durumunda, nihai değişiklikler bir teknisyen tarafından ele alınmalıdır.

Not: Ocağın üstüne bir davlumbaz takılırsa, uyulacak mesafe için davlumbazın montaj talimatlarına bakınız.

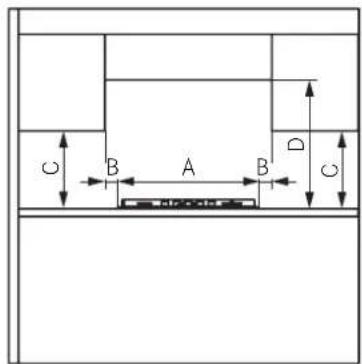

MİNİMUM BOYUTLAR (MM)

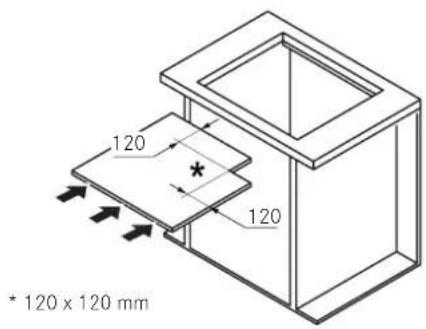

Ürün bir fırın üzerine yerleştirilmediyse: plakalı bir ayırıcı kullanın.

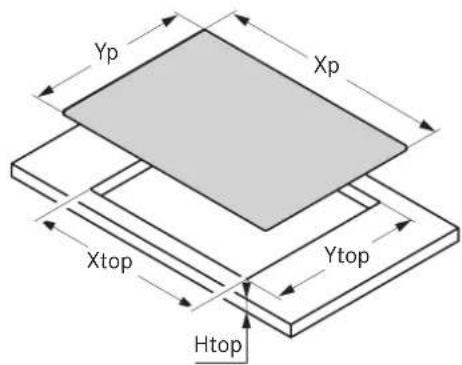

Kurulum işlemi

Ürün, temin edilen braketler ve aksesuarlar yoluyla üniteye sabitlenir.

Cihazı monte ettikten sonra, önde ve arkadaki tespit elemanlarına serbestçe erişilebildiğinden emin olun. Tezgahtaki deliği verilen boyutlara göre hazırlayın. Verilen boyutlara uyulduğundan emin olun.

Model	Xp	Yp	X top	Y top	H top
FHNE 604 3G TC	590	510	560	480	40
FHNE 755 4G TC	750	510	560	480	40
FHNE 805 4G TC	790	510	770	490	50
FHNE 805 4G TC FM	790	510	770	490	50

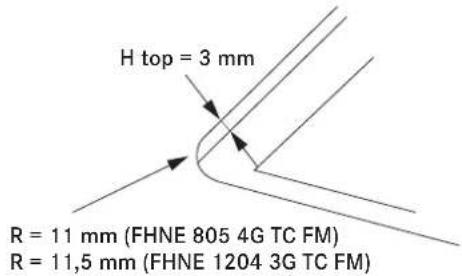

* Üst delik çevresi:için güme böglanti parçasi*			792	512	3
FHNE 1204 3G TC	1090	410	1070	390	50
FHNE 1204 3G TC FM	1090	410	1070	390	50
* Üst delik çevresi:için güme böglanti parçasi*			1093	413	3

• Ust delik cevresi icin gomme baglanti parcasi

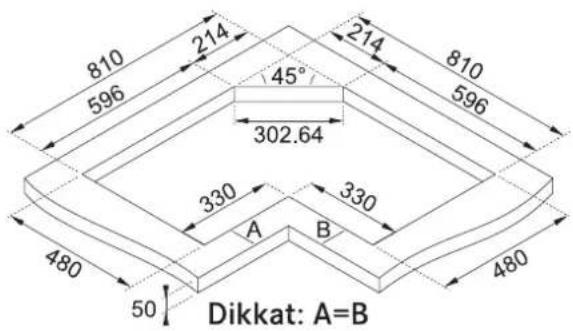

Model FHNE COR 4 3G TC

Sızdırmazlık şeridini deliğin etrafına uygulayın ve ocağı yerleştirin. Ürünü vida ve braketlerle sabitleyin. Sızdırmazlık şeridinin fazlasını temizleyin.

Gaz kaynağı ile bağlantı

▶ Kullanılacak gaz tipine göre düzenlenmiş olduğundan emin olduktan sonra, ürünü gaz kaynağına yürürlükteki mevzuata uygun olarak bağlayın. Aksi halde, "Enjektörlerin değiştirilmesi" paragrafında açıklanan işlemleri yerine getirin. Sıvı gaz için mevcut düzenlemelere uygun basınç regülatörleri kullanın.

Gaz kaynağına bağlantı iki şekilde yapılabilir:

A. Gazlı ocağı 12 mm çapı sert bakır boru (3) ile bağlayın. İyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın. B. Ocağı kesintisiz yüzeyi alan, esnek çelik bir boru (2) ile bağlayın. Bu durumda da iyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen contayı kullanın. Hortumun maksimum uzunluğu 2 lineer metredir.

Önemli: Paslanmaz çelik hortum kullanılıyorsa, hareket eden kısımlara temas etmeyecek şekilde takılmalıdır. Engellerin olmadığı ve boylu boyunca kontrol etme imkanının bulunduğu bir alandan geçirilmelidir.

Gaz beslemesine bağladıktan sonra brülörleri yakın ve alev dengesini kontrol etmek için düğmeleri maksimum konumdan minimum konuma çevirin. Bağlantıyı kurduktan sonra herhangi bir sızıntı olup olmadığını kontrol etmek için sabunlu su kullanın.

Birleşik Krallık, Kuzey İrlanda ve İrlanda Cumhuriyeti için.

Elektrik bağlantısı

FRANKE marka ocak, boş terminalleri olan 3 çekirdekli güç kablosu ile birlikte gelir.

• Aşağıdaki koşulların yerine getirildiğinden emin olun;
• Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum çıkış ve akım) FRANKE marka ocağın özelliklerine uygun olduğundan emin olun.
• Fişe ve prize kolaylıkla erişilebiliyor ve fiş takılıp çıkarılırken akım taşıyan herhangi bir parçaya erişilemeyecek bir konumdalar.
• Güç kablosu değiştirilirken tamamen gazlı ocaklar için olan 3 × 0,75 mm² H05RR-F tipi kablo kullanılmalıdır.
• İki ürünün terminalleri aynı fişe bağlı olmamalıdır.
• Boş terminallerin polariteleri (Mavi = Nötr = (1) / Sarı ve Yeşil = Topraklı = (2) / Kahverengi = Canlı = (3)) dikkate alınmalıdır.

Farklı gaz tiplerine uyarlama

UYARI: Bu işlem nitelikli bir teknisyen tarafından yapılmalıdır.

En kısık ateş ayarı

Düğmeyi çıkarın. En kısık ateşi ayarlamak için, vidayı saat yönünde çevirerek ateşi kısabilir ve saat yönünün tersine çevirerek ateşi artırabilirsiniz. Ayar yapmak için kullanılacak tornavida aksesuarlar ile birlikte verilir.

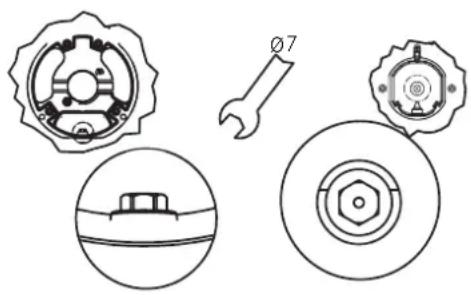

Enjektörlerin değiştirilmesi

Temin edilmemiş olan enjektörler, müşteri hizmetlerinden istenmelidir.

Önemli: Tüm ürünlerin fabrika ayarları doğalgaz (G20) için yapılmıştır. Başka bir gaz tipi kullanılacak ise enjektörleri aşağıdaki şekilde değiştirin:

• Izgaraları, ocak gözü kapakları ve bek kapakları çıkarın;
• Enjektörleri sökün ve bunların yerine size verilen ve gaz kaynağı için uygun olanlar ile değiştirin ve işaretleme yerlerinin tabloda verilenlerle eşleştiğinden emin olun;
• Izgaraları, ocak gözü kapaklarını ve bek kapaklarını yeniden takın.

Bu ocak gözleri için hava ayarı yapılması gerekmez.

Ocağa erişim

Fonksiyonel parçaları içeren tepsiye erişmek için aşağıdaki adımları izleyin:

• Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
• Düğmeleri pimlerinden kaydırarak çıkarın;
• Ocak gözlerini sabitleyen vidaları çıkarın;
• Ocağı kaldırın.

Önemli: Cihazı farklı bir gaz tipine dönüştürürken, veri levhasındaki özel alana ilgili yapışkanlı etiketi (aksesuar olarak temin edilir) yerleştirin. LPG (G30 veya G31) ile çalıştırmak için, en küçük alev ayar vidası tamamen sıkıştırılmalıdır. Bu ürünler şu kategoride temin edilir: II 2H3+.

KULLANIM AMACI

DİKKAT: Bu cihaz sadece yemek pişirmek için kullanılmalıdır. Odayı ısıtmak gibi diğer amaçlar için kullanılmamalıdır.

Fişi prizden çıkarırken ürünü veya güç kablosunu çekiştirmeyin. Ocak kullanımda değilken temel gaz besleme musluğunu kapatın.

Yanık riski!

Kullanım esnasında fırın ızgarasına dokunmayın. Vücudun ıslak kısımlarıyla cihaza temas etmeyin.

Ocak gözlerini yakma

Ocak kontrol düğmeleriyle yakılır. Ocak gözlerini yakmak için şu adımları takip edin:

• Gerekli düğmeye basın ve çevirerek yakma ve en yüksek ateş konumuna getirin.
• Düğmeye, kıvılcımların ocak gözünden gelen gazı tutuşturması ve termokuplun ısınması için 3-4 saniye süreyle basılı tutun.

Ardından, düğmeye basmayı bırakın ve ateşi ayarlamak için saat yönünün tersine çevirin. Ateş sönerse, işlemleri 1. adımdan itibaren tekrarlayın.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

Kapalı

Yakma ve en yüksek ateş

En kısık ateş

Çift toplam

Çift iç

Ocak her yüzeyi aşınan bir alettir: tencere veya pişirme kaplarından kaynaklanan çizikler, görünür malzeme aşınmaları gibi kullanım emareleri normaldir. Yoğun kullanım daha belirgin kullanım emarelerine yol açar. Bu tip durumlarda, ürün kusursuz şekilde çalışmaya devam ettiğinden şikayet gerekçesi bulunmamaktadır. Güvenlik daima garanti edilmektedir.

Ürünü destek üstü olarak kullanmayın.

Cihaza hasar vermekten kaçınmak için:

Termal bir arıza halinde, ısıtma plakasını kapatın ve tamamen soğumasını bekleyin. Plakanın üstüne herhangi bir kap koymayın. Hiçbir koşulda soğuk suyla soğutmaya çalışmayın. Cihaza tırmanmayın.

Cihaz, yürürlükteki ilgili güvenlik standardına ve Gaz Direktifinin güvenlik gerekliliklerine uygun olarak üretilmiştir.

Otomatik Emniyet Ventili

Bu ocaklarda; cereyan oluşması, tencerenin taşması veya gaz kaynağında geçici bir kesinti olması nedeniyle alevin kazara sönmesi durumunda gaz akışını otomatik olarak kapatan bir emniyet cihazı bulunur. Bu cihaz, alev söndükten yaklaşık 30 saniye sonra aktive edilir.

Ocak gözlerinin kullanımı

Daha az gaz tüketimi ve daha fazla verimlilik için alevin kenarlardan dışarıya taşmayacak şekilde ocak gözlerine uygun genişliklerde (aşağıdaki tabloya uygun) tencereler kullanın.

Ocak yüz	Tencere tabani min-maks. TBC 0(tavsiye edilen)
Yarıncı	80-140
Yarı hizlı	160-220
Yarı hizlı ikili)bölme	180-220
Hüzlı	220-240
Hüzlı ikilibölme	220-240
Üçlü bilezikli 240-260
Çift 80-140/260-280

Belirtilenlerden daha büyük tencerelerin kullanımı, düğmelerin ve üst tarafın aşırı ısınmasına ve uzun süreli kullanım sonucu kapağın (paslanmaz çelik ise) sararmasına neden olabilir. Franke, böyle bir kullanım nedeniyle oluşacak herhangi bir hasar için sorumluluk kabul etmez (Şek. 1).

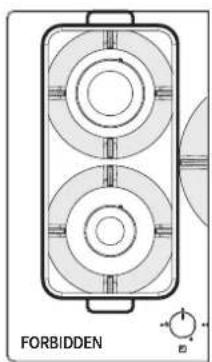

Bir tencereyi iki ocak gözüne aynı anda yerleştirmeyin (Şek. 1). Sos tenceresi ve fış tavası gibi kapları aynı anda iki ocak gözü üzerinde kullanmayın (Şek. 1). Izgaranın yanlış kullanılması ocağa zarar verebilir: Izgarayı ters bir şekilde yerleştirmeyin veya ocak boyunca kaydırmayın. Emaye tabanlı dökme tava, taşlar veya pişmiş toprak tencere ve tavalari 20 dakikadan fazla kullanmayın ve uzun pişirme süreleri için ocak gözünü minimuma ayarlayın. Metal örgü veya diğer tipte ısı dağıtıcıların kullanımı tavsiye edilmez.

DİKKAT: Bazı tencere veya tavaların kullanılması, çelik pişirme yüzeyinin hafif bir geçici deformasyona uğramasına yol açabilir. Bu normaldir ve cihazın işletimini etkilemez.

Şek. 1

TEMİZLİK VE BAKIM

Yanık riski!

Cihazı ve aksesuarlarını soğumadan temizlemeyin. Ürünün yakınında yanıcı sıvılar kullanmayın.

Herhangi bir temizlik veya bakım işlemi gerçekleştirmeden önce:

Ürünü kapatın.

Kazara ocağın yüzeyine, fonksiyonel veya estetik unsurlarına düşen yiyecekler yenmemelidir.

Ürünü temizleme

Yemek kalıntılarının yanmasını önlemek için her kullanımdan sonra ocağı temizleyin. Yemek artıklarını temizlemek için yumuşak bir bez veya süngerle su kullanın. Koruyucu temizlik maddeleri kullanmanızı tavsiye ederiz. Ocağa dökülen şeker içerikli şeyleri hemen temizleyin. Kireç lekelerinin oluşmasını önlemek için, ürün her zaman nemli bir bezle iyice kurulayın.

Izgaraları, ocak gözü kapaklarını ve alev püskürtücü bek kafalarını sıcak sabunlu su ile temizleyin ve iyice kurulayın. Bunları bulaşık makinesine atmayın. Gaz çıkış yerlerinin tamamen temiz olduklarından emin olun.

BAKIM VE TAMİR

Herhangi bir bakım işlemi yapmadan önce, cihazın şebeke bağlantısını kesin.

Çalıştırma ile ilgili herhangi bir sorunla karşılaşırsanız, Franke Teknik Servis Merkezi'ne başvurun.

Elektrik bileşenlerin bakımının sadece üretici veya müşteri hizmetleri tarafından gerçekleştirildiğinden emin olun. Sadece orijinal yedek parçaları kullanın. Hasarlı kabloların sadece üretici veya müşteri hizmetleri tarafından değiştirildiğinden emin olun.

Tencere yerleştirdiğiniz kısımdaki izgaraların doğal rengi, ısı nedeniyle zamanla değişebilir.

Müşteri hizmetleriyle irtibata geçerken lütfen aşağıdaki bilgileri temin edin:

• arıza türü
• ürün modeli (Art. / Cod.)
• seri numarası (S.N.)

Bu bilgi broşürde veya ocağın alt kısmında yer almaktadır.

Ocak düzgün bir şekilde çalışmazsa, Franke Teknik Servis Merkezini aramadan önce problemi belirlemek için Sorun Giderme Kılavuzuna bakın:

SORUN GIDERME KILAVUZU
Ariza tipi Aşaqidaki kontrol edin
A	Oçak güü yanlıyor, yanık kallıyor veya alev sabitdehyil	1 Gaz veya elektrik kaynakınin kapal olmadıyı
		2 Gaz besleme musluğu yüz iledehyil
		3 Yeniden doldurulabilir gaz silindirinin (svi gaz) boş olmadıyı
		4 Oçak güü acıkkıllarınti tikali olmadıyı
		5 Tapa uçunun kırli olmadıyı
		6 Brülörün:tüm parçalarıdoğan konumlendirilmamı
		7 Oçaçın yakınlarinda hava akimi olmadıyı
		8 Brülörü yakarken,düşmeye,koruma cihazın etkinleştirmek icin yeterliSure boyuncasaibilmamiş (sayfa 169 "Kullanım amacd"a bakın)
		9 Termokuplun yanindaki oçak güü acıkkıllarınti tikali olmadıyı
		10 Minimum gaz ayari.Doğrudehyil
B	Kaplar(tencerele,tavalar, çaydanlıklar)sabitdehyil	11 Kabin tabani tamamen)düzdehyil
		12 Kap,brülörünustunde ortalanmamı
		13 Izgaralarindehyistirilmmediğini vaya yanlışyerlestirilmmediğini

Yukarıdakileri kontrol ettikten sonra arıza devam ederse en yakın Franke Teknik Servisi ile irtibata geçin.

ELDEN ÇIKARMA

Ambalaj

Tüm ambalaj malzemeleri (karton, plastik film (PE) ve polistiren (EPS)) işaretlenmeli ve mümkünse geri dönüşüm için toplanmalı ve çevre dostu bir yöntemle bertaraf edilmelidir.

Bağlantıyı kesme

Ürünün şebekeyle bağlantısını kesin. Sabit ürünlerde bu işlem kalifiye bir elektrikçi tarafından gerçekleştirilmelidir.

Elden çıkarma

Ürün veya ambalaj üzerindeki sembol, ürünün evsel atıklarla beraber atılmaması gerektiğini gösterir.

Atılacak ürünü, elektrik ve elektronik ürünlere özel atık toplama noktası yoluyla elden çıkarın. Elektrik ve elektronik cihazlarda kullanılan tehlikeli maddelerin azaltılmasına ve atıkların atılmasına ilişkin 2012/19/EU sayılı Direktifle uyumlu olarak. Hurdaya çıkarılan ürünün daha sonra geri dönüşüm, arıtım ve çevre dostu bir şekilde bertarafı için bağımsız olarak uygun bir şekilde toplanması, çevre ve sağlık üzerindeki potansiyel olumsuz etkinin önlenmesini sağlar ve ev aleti üretiminde kullanılan malzemelerin geri dönüştürülmesini kolaylaştırır.

MÜŞTERİ HİZMETLERİ

Arka sayfada veya www.franke.com adresindeki web sayfamızda ülkeniz için verilen irtibat adresine başvurun.
