FHNE 805 4G TC - Piano cottura a gas FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura gas da incasso
Marca	Franke
Modello	FHNE 805 4G TC
Categoria	Piano cottura gas
Tipo di installazione	Da incasso, classe 3, tipo Y
Dimensioni dell'apparecchio (L x P x A)	790 x 510 x 50 mm
Dimensioni del foro (L x P)	770 x 490 mm
Peso netto	12,6 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz, 0,6 A
Tipo di gas	G20 (gas naturale) / G30 (butano) / G31 (propano) – Cat. II 2H3+
Pressione del gas	20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31)
Potenza totale installata	11,8 kW (gas) – 860 g/h (G30/G31)
Numero di bruciatori	5
Configurazione dei bruciatori	1 ausiliario, 1 semi-rapido, 2 rapidi, 1 doppia corona
Accensione	Accensione integrata a scintilla (pulsante rotativo)
Dispositivo di sicurezza	Termocoppia di sicurezza (interruzione automatica del gas se la fiamma si spegne)
Materiale della superficie	Acciaio inox
Pulizia	Spugna morbida con acqua saponata – non utilizzare pulitore a vapore né abrasivi
Collegamento gas	Raccordo rigido in rame 12 mm o flessibile in acciaio inox, guarnizione elastomerica inclusa
Collegamento elettrico	Cavo 3 conduttori (H05RR-F 3x0,75 mm²)

Domande frequenti - FHNE 805 4G TC FRANKE

Come accendere un bruciatore sul piano cottura Franke FHNE 805 4G TC ?

Premere e ruotare la manopola corrispondente fino alla posizione di accensione (massima). Tenere premuto per 3-4 secondi per consentire alla termocoppia di riscaldarsi, quindi rilasciare e regolare la fiamma.

Posso convertire il piano cottura da gas naturale a GPL ?

Sì, è necessario sostituire gli iniettori con quelli previsti per il GPL (forniti come accessorio) e avvitare a fondo la vite di regolazione della fiamma minima. Questa operazione deve essere eseguita da un tecnico qualificato.

Quali diametri di pentole sono consigliati per ogni bruciatore ?

Ausiliario: 80-140 mm; Semi-rapido: 160-220 mm; Rapido: 220-240 mm; Doppia corona: 240-260 mm. Utilizzare pentole adatte per evitare il surriscaldamento.

Cosa fare se il bruciatore non si accende o non rimane acceso ?

Controllare che l'alimentazione gas ed elettrica sia aperta, che le aperture del bruciatore non siano ostruite, che la termocoppia sia pulita e che la manopola sia stata premuta abbastanza a lungo (3-4 secondi). Consultare la guida alla risoluzione dei problemi del manuale.

Come pulire i bruciatori e le griglie ?

Pulire griglie, cappucci e diffusori con acqua calda saponata e una spugna morbida. Non lavarli in lavastoviglie. Assicurarsi che le zone di uscita del gas siano perfettamente pulite.

Qual è la distanza minima tra il piano cottura e una cappa o un mobile ?

Distanza minima da una parete laterale: 150 mm, parete posteriore: 50 mm, e sopra (mobile): 700 mm. Se è installata una cappa, seguire le istruzioni della cappa.

Il piano cottura è dotato di un dispositivo di sicurezza in caso di spegnimento della fiamma ?

Sì, una termocoppia di sicurezza interrompe automaticamente l'alimentazione del gas se la fiamma si spegne accidentalmente (circa 30 secondi dopo lo spegnimento).

Quali tipi di gas sono compatibili con questo modello ?

Il modello FHNE 805 4G TC è compatibile con gas naturale G20 (20 mbar) e GPL G30/G31 (28-30/37 mbar). È fornito in categoria II 2H3+.

Come regolare la fiamma minima su un bruciatore ?

Rimuovere la manopola, quindi girare la vite di regolazione (con il cacciavite fornito): in senso orario per diminuire, antiorario per aumentare. Effettuare questa regolazione bruciatore per bruciatore.

Dove trovare il numero di serie e il codice modello per il servizio post-vendita ?

Si trovano sulla targhetta posta sotto il piano cottura o nel libretto fornito. Annotare l'Art./Cod. e il N.S. prima di contattare il servizio di assistenza Franke.

MANUALE UTENTE FHNE 805 4G TC FRANKE

IT Manuale per l'installazione e l'uso Piano cottura a gas

Informazioni sul manuale 40

Informazioni per la sicurezza 40

Dati tecnici 42

Installazione

Procedura di installazione 45

Utilizzo previsto 47

Pulizia e cura 49

Pulizia del dispositivo 49

Manutenzione e riparazione 49

Smaltimento

Imballaggio

Scollegamento

Servizio di assistenza 50

INFORMAZIONI SUL MANUALE

Queste istruzioni per l'uso sono valide per diversi modelli del dispositivo. È quindi possibile che alcune delle caratteristiche e funzioni qui descritte non siano disponibili nel modello specifico acquistato. Le immagini e le figure di spiegazione, descritte nei vari paragrafi, sono disponibili alla fine delle istruzioni per l'uso.

▷ Leggere attentamente le istruzioni per l'uso prima di utilizzare il dispositivo. ▷ Conservare le istruzioni per l'uso. Utilizzare il dispositivo descritto in queste istruzioni per l'uso solo conformemente all'uso previsto.

Franke si riserva il diritto di apportare modifiche al prodotto senza preavviso. Tutte le informazioni sono corrette al momento della pubblicazione.

Simbolo Significato

Avviso di pericolo. Avviso di pericolo di lesioni.

Azioni in sicurezza e avvertenze per evitare lesioni o danni.

Azione. Specifica un'azione che deve essere compiuta.

INFORMAZIONI PER LA SICUREZZA

In questo manuale e sull'apparecchio sono presenti molti messaggi importanti relativi alla sicurezza. Si raccomanda di leggere tutti i messaggi di sicurezza e di osservarli. Franke si riserva il diritto di apportare modifiche al prodotto senza preavviso. Tutte le informazioni sono corrette al momento della pubblicazione.

! Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive della necessaria esperienza e conoscenza solo se siano sorvegliate o siano state adeguatamente istruite sull'utilizzo sicuro dell'apparecchio e ne comprendano i rischi. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.

Rischio di lesioni!

▷ Questo dispositivo non è un giocattolo. ▷ Tenere bambini e animali domestici a distanza dal dispositivo e dal materiale di

imballaggio, come pellicole di plastica e polistirene, che possono creare condizioni di pericolo; smaltirli in modo corretto.

Non lasciare bambini incustoditi nelle vicinanze del dispositivo. Non consentire ai bambini di giocare con il dispositivo.

Pericolo di ustioni! L'apparecchio

diventa molto caldo durante l'uso. Si deve prestare attenzione a non toccare il piano cottura.

AVVERTENZA: le parti accessibili del dispositivo possono raggiungere temperature molto elevate durante l'uso. Tenere i bambini piccoli a debita distanza. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati.

Accertarsi che il tipo di gas e l'impianto di alimentazione siano compatibili con le specifiche del dispositivo. Il piano di cottura è stato sviluppato esclusivamente per l'uso domestico e non professionale. Il tipo di gas per il quale è predisposto il dispositivo è specificato sulla targhetta di

identificazione sul fondo del cassetto del piano cottura.

Prima dell'installazione, accertarsi che le condizioni di distribuzione locali (natura e pressione del gas) e la regolazione del dispositivo siano compatibili. Il piano cottura non è collegato a un dispositivo di evacuazione per prodotti della combustione. Deve essere installato e collegato in conformità con le norme di installazione vigenti. È necessario prestare particolare attenzione alle disposizioni relative alla ventilazione. Le condizioni per la regolazione di questo dispositivo sono riportate sull'etichetta (o targhetta di identificazione). Prestare particolare attenzione alle disposizioni pertinenti in materia di ventilazione. Dopo l'uso, spegnere il piano cottura con gli appositi comandi. Se il piano cottura è dotato di coperchio, prima di chiuderlo accertarsi che i bruciatori siano freddi.

Rischio di scossa elettrica a causa della penetrazione di liquidi!

Il dispositivo contiene componenti elettrici.

Accertarsi che non penetrino liquidi all'interno del dispositivo. Non utilizzare vapore pressurizzato per pulire il dispositivo. In caso di spegnimento accidentale della fiamma, spegnere il bruciatore con il comando corrispondente e non riaccenderlo per almeno 1 minuto. Il dispositivo non deve essere azionato per più di 15 secondi. Se dopo 15 secondi il bruciatore non è ancora acceso, interrompere l'uso del dispositivo e aprire la porta dello scomparto e/o attendere almeno 1 minuto prima di riprovare l'accensione. L'apparecchio deve essere installato in modo che sia possibile scollegarlo

dall'alimentazione elettrica con una distanza di apertura dei contatti (3 mm) che assicuri la completa disconnessione in condizioni di sovratensione di categoria II.

Accertarsi che il dispositivo sia collegato a un sistema di messa a terra in conformità alle disposizioni vigenti.

ATTENZIONE: L'uso di un dispositivo per la cottura a gas produce calore, umidità e prodotti della combustione nel locale in cui è installato.

Accertarsi che la cucina sia ben ventilata, specialmente quando il dispositivo è in uso: lasciare aperte fonti di ventilazione naturali o installare un dispositivo di ventilazione meccanico (cappa di aspirazione meccanica). Non azionare l'apparecchio con un temporizzatore esterno o un sistema di lavoro a distanza separato.

ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un processo di cottura di breve durata deve essere costantemente sorvegliato.

Non utilizzare pulitrici a vapore o getti diretti di acqua. Non usare mai spugnette abrasive, lana di acciaio, acido muriatico o altri prodotti che potrebbero graffiare o lasciare segni sulla superficie. Non usare oggetti affilati perché potrebbero danneggiare le guarnizioni tra il listello di finitura e il piano di lavoro.

Accertarsi che le zone di uscita del gas siano perfettamente pulite. Queste istruzioni sono valide solo se sul dispositivo sono indicate le iniziali del paese. Se il significato non compare sull'apparecchio occorre fare riferimento alle istruzioni tecniche, che contengono le istruzioni necessarie per la modifica dell'apparecchio secondo le condizioni d'uso del paese.

Rischio di incendio!

Non riporre oggetti sulle superfici di cottura.

ATTENZIONE! La cottura con grassi

o oli effettuata sul piano cottura in modo automatico o senza sorveglianza può essere pericolosa e provocare incendi. L'olio caldo è altamente infiammabile.

DATI TECNICI

FHNE 604 3G TC

FHNE7554GTC

FHNE8054GTC

FHNE 12043GTC

FHNE COR4 3G TC

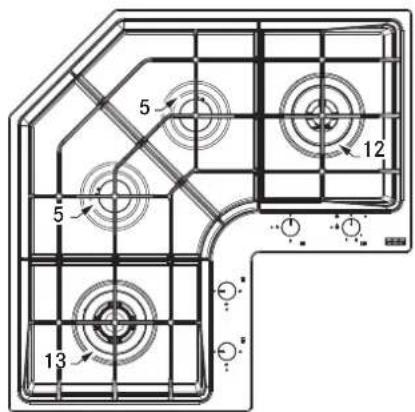

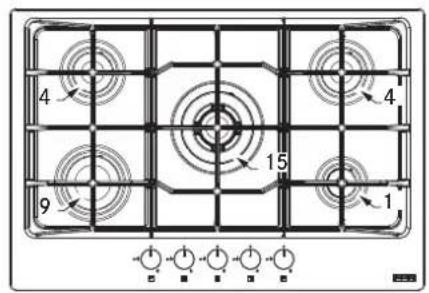

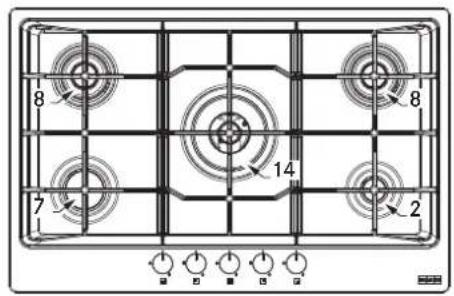

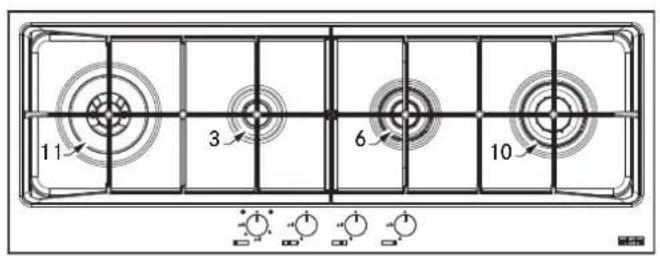

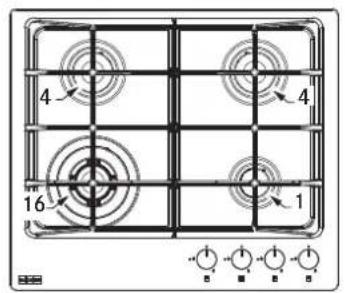

Posizione Bruciatore Capacità		Iniettori G20		Capacità nominale G30	Capacità nominale G31	Iniettori G30 / G31 28-30/37 mbar	Potenza nominale (kW)	Potenza ridotta (kW)
		G20	20 mbar
16	TC	0,343	1,28	262	262	0,96	3,60	2,10
15	TC	0,362	1,33	277	277	0,97	3,80	2,10
14	TC	0,362	1,41	277	277	0,98	3,80	2,10
13	TC	0,362	1,33	277	277	0,97	3,80	2,10
12	INT. DOPPIO	0,105	0,75	80	80	0,46	1,10	0,40
	INT. TOT.	0,476	0,75+1,47	364	364	0,46+0,95	5,00	2,60
11	INT. DOPPIO	0,076	0,71	58	58	0,46	0,80	0,40
	INT. TOT.	0,381	0,71+0,95	291	291	0,46+0,65	4,00	1,90
10	CD R	0,286	1,28	218	218	0,88	3,00	1,75

Posizione Bruciatore Capacità nominale G20		Iniettori G20 20 mbar	Capacità nominale G30	Capacità nominale G31	Iniettori G30 / G31 28-30/37 mbar	Potenza nominale (kW)	Potenza ridotta (kW)
9	R	0,286	1,15	218	218	0,85	3,00
8	CD SR	0,238	1,18	182	182	0,80	2,50
7	SR	0,191	1,03	146	146	0,69	2,00
6	CD SR	0,238	1,18	182	182	0,80	2,50
5	SR	0,167	0,97	127	127	0,65	1,75
4	SR	0,167	0,97	127	127	0,65	1,75
3	AUX	0,095	0,77	73	73	0,50	1,00
2	AUX	0,095	0,78	73	73	0,50	1,00
1	AUX	0,095	0,72	73	73	0,50	1,00
Pressione(mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Tipo di gas		G20 gas naturale		GPL
				G30 Butano		Cat. II 2H3+
				G31 Propano

CONFIGURAZIONE DEI MODELLI

Modello	N. AUX	N. SR	N. CD SR	N. R	N. CD R	N. DOP- PIO	N. TC brucia-tori	Fonte di calore	Capa-cità nominale totale -G30/ (m3/h)	Capacità nominali-le totale -G30/ (g/h)	Aria necessaria per la combustione (m3/h)	Totale potenza nominale installata (kW)	Tot Potenza nominale GPL installata (kW)	Peso netto-lordo (kg)
FHNE 604 3G TC	1	2					1	4	GAS	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2		1			1	5	GAS	1.075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC (FM)	1	1	2				1	5	GAS	1.124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC (FM)	1		1		1	1		4	GAS	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC		2				1	1	4	GAS	1,17	895	24,6	12,3	12,3	20-24

DC = Doppia corona; SR = Semi-rapido; R = Rapido; AUX = Ausiliario; C = Ghisa; E = Smaltato. Alimentazione = 220-240 V; Frequenza = 50-60 Hz; Potenza/corrente = 0,6 Watt.

INSTALLAZIONE

L'installazione e il collegamento elettrico devono essere eseguiti esclusivamente da personale specializzato e qualificato. Il costruttore declina qualsiasi responsabilità per eventuali lesioni a persone o danni alle cose che risultino dalla mancata osservanza delle presenti disposizioni. Il collegamento al gas deve essere conforme alle regole vigenti nel Paese di utilizzo al momento dell'installazione.

Accertarsi che il dispositivo sia collegato direttamente alla presa di alimentazione. Non utilizzare adattatori, prese multiple o cavi di prolunga per collegare il dispositivo.

Requisiti dei mobili

Queste istruzioni si riferiscono a un piano cottura a incasso di classe 3 e di tipo Y per quanto riguarda i componenti elettrici.

La tubazione del gas non deve entrare a contatto con i lati di un forno installato sotto il piano di cottura. Per le unità a incasso, i componenti (materiali plastici e legno impiallacciato) devono essere montati con adesivi resistenti al calore (min. 100 °C): l'uso di materiali e adesivi non idonei può causare deformazione e distacco.

La ventilazione dei locali deve essere realizzata in conformità alle normative locali.

Il modulo della cucina deve disporre di spazio sufficiente per i collegamenti elettrici del dispositivo.

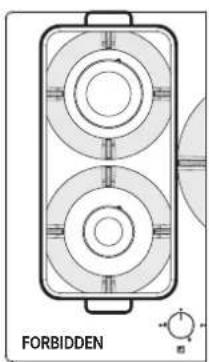

Importante: questi dispositivi sono di tipo "Y" per quanto riguarda il grado di protezione dai pericoli di incendio. La distanza minima dal bordo dell'apparecchio deve essere di 150 mm per la parete laterale, 50 mm per il lato posteriore e 700 mm per eventuali pensili. Si consiglia di montare il dispositivo su piani di lavoro di spessore pari a 40 mm. Nel caso in cui le dimensioni siano diverse, eventuali modifiche devono essere gestite dal tecnico.

Nota: se sopra il piano di cottura è installata una cappa, rispettare le distanze riportate nelle istruzioni di montaggio della cappa.

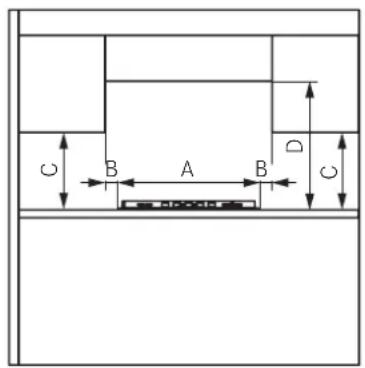

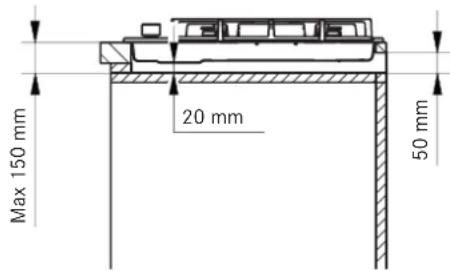

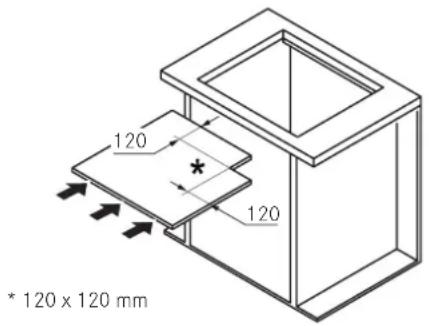

DIMENSIONI MINIME (MM)

Se l'apparecchio non è installato sopra un forno, applicare uno schermo di separazione.

Procedura di installazione

Il dispositivo deve essere fissato all'unità per mezzo delle staffe e degli accessori forniti in dotazione.

Verificare che gli elementi di fissaggio anteriori e posteriori rimangano liberamente accessibili durante l'installazione dell'apparecchio. Preparare il foro nel piano di lavoro come da dimensioni indicate. Accertarsi che le dimensioni corrispondano a quelle indicate.

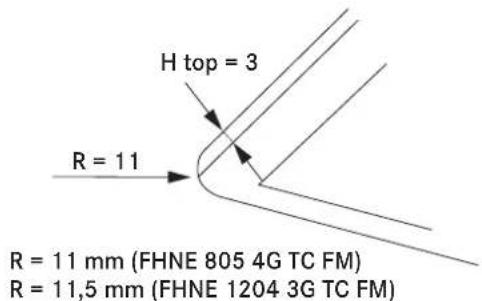

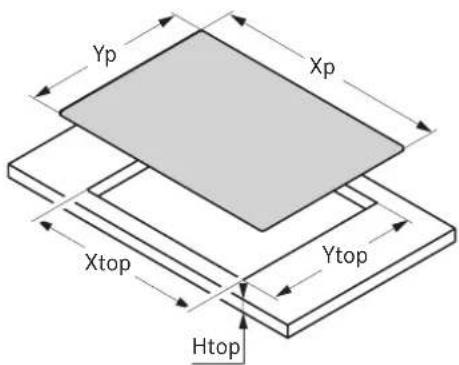

Modello	Xp	Yp	Xtop	Ytop	Htop
FHNE 604 3G TC	590	510	560	480	40
FHNE 755 4G TC	750	510	560	480	40
FHNE 805 4G TC	790	510	770	490	50
FHNE 805 4G TC FM	790	510	770	490	50
*Montaggio a filo in-torno al foro superiore			792	512.3
FHNE 1204 3G TC	1090	410	1070	390	50
FHNE 1204 3G TC FM	1090	410	1070	390	50
*Montaggio a filo in-torno al foro superiore			1093	413	3

* Montaggio a filo intorno al foro superiore

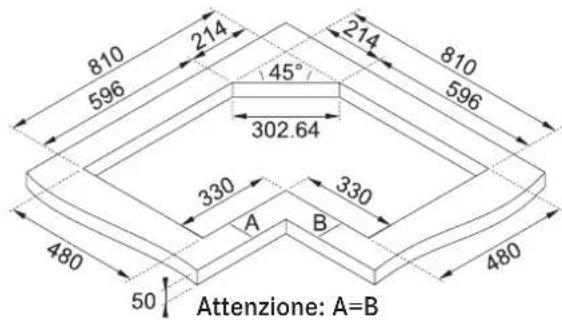

Modello FHNE COR 4 3G TC

Applicare la striscia di guarnizione attorno al foro e posizionare il piano cottura. Fissare il dispositivo con le viti e le staffe. Rimuovere l'eventuale guarnizione in eccesso.

Collegamento alla conduttura di alimentazione del gas

Collegare il dispositivo all'alimentazione del gas conformemente alle normative vigenti e solo dopo essersi accertati che esso sia idoneo al tipo di gas in uso. Diversamente, eseguire le operazioni descritte al paragrafo "Sostituzione degli iniettori". Per il gas liquido utilizzare regolatori di pressione conformi alle disposizioni vigenti.

Il collegamento alla conduttura del gas può essere effettuato in due modi:

A. Collegare il piano cottura a gas utilizzando un tubo rigido in rame del diametro di 12mm (3). Per garantire una buona tenuta, utilizzare la guarnizione in elastomero fornita come accessorio (1). B. Collegare il piano cottura utilizzando un tubo flessibile in acciaio a parete continua (2). Anche in questo caso, per garantire una buona tenuta utilizzare la guarnizione fornita come accessorio (1). La lunghezza massima del tubo flessibile è di 2 metri lineari.

Importante: nel caso si utilizzi un tubo flessibile in acciaio inox, questo dovrà essere installato in modo da non entrare in contatto con una parte mobile del mobilio. Il tubo deve passare in un punto libero da ingombri e deve essere ispezionabile su tutta la lunghezza.

• Dopo aver collegato l'alimentazione del gas, accendere i bruciatori e ruotare le manopole dalla posizione massima alla posizione minima per verificare la stabilità della fiamma.
• Dopo aver effettuato il collegamento, utilizzare acqua e sapone per verificare che non vi siano perdite.

Per Regno Unito, Irlanda del Nord e Repubblica d'Irlanda.

Collegamento elettrico

Il piano cottura FRANKE è fornito con un cavo a 3 conduttori liberi.

Assicurarsi che:

• le caratteristiche dell'impianto di alimentazione elettrica domestico (tensione, potenza massima e corrente) siano compatibili con quelle del piano cottura FRANKE;
• la spina e la presa siano disponibili, accessibili e posizionate in modo che non vi siano parti in tensione accessibili quando si inserisce o si rimuove la spina;
• se il cavo di alimentazione deve essere sostituito, utilizzare un cavo 3 × 0.75 mm² di tipo H05RR-F per piani cottura.
• i conduttori dei due dispositivi non siano collegati alla stessa spina;
• le polarità dei conduttori siano rispettate (blu = neutro = (1) / giallo/verde = terra = (2) / marrone = sotto tensione = (3)).

Adattamento ai diversi tipi di gas

AVVERTENZA: questa operazione deve essere eseguita da un tecnico qualificato.

Regolazione del minimo

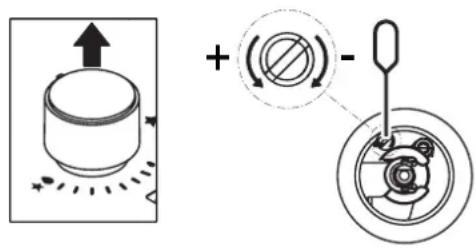

Rimuovere la manopola. Regolare il minimo della fiamma ruotando la vite in senso orario per ridurre la fiamma e in senso antiorario per aumentarla. Il cacciavite necessario per la regolazione è fornito con gli accessori.

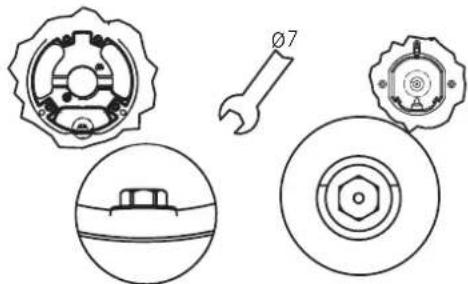

Sostituzione degli iniettori

Gli iniettori non in dotazione devono essere richiesti al servizio assistenza.

Importante: tutti i dispositivi sono impostati di serie per il metano (G20). Se deve essere utilizzato un altro tipo di gas, sostituire gli iniettori nel modo seguente:

• Togliere le griglie, i cappellotti dei bruciatori e gli spartifiamme.

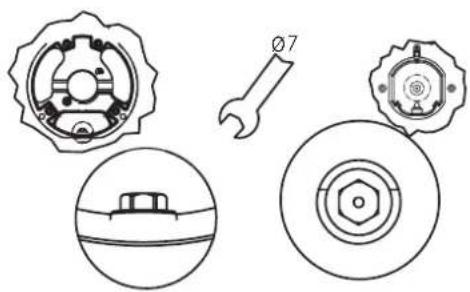

• Svitare gli iniettori e sostituirli con quelli forniti, adatti al gas di alimentazione, accertandosi che il contrassegno corrisponda a quello indicato nella tabella.
• Rimontare gli spartifiamme, i cappellotti dei bruciatori e le griglie.

Questi bruciatori non necessitano di regolazione dell'aria.

Accesso al piano cottura

Per accedere al pannello contenente le parti funzionali, procedere nel modo seguente:

• Togliere le griglie, i cappellotti dei bruciatori e gli spartifiamme. Rimuovere le manopole sfilandole dai rispettivi perni.
• Rimuovere le viti che fissano i bruciatori al piano cottura.
• Sollevare il piano cottura.

Importante: Quando occorre convertire l'apparecchio a un tipo di gas differente, applicare l'adesivo corrispondente (fornito come accessorio) nell'apposito spazio sulla targhetta matricola. Per il funzionamento a GPL (G30 o G31), la vite di regolazione del minimo deve essere completamente avvitata. Questi dispositivi sono forniti in cat. II 2H3+.

UTILIZZO PREVISTO

ATTENZIONE: Questo dispositivo è da utilizzare solo per cucinare. Non deve essere utilizzato per altri scopi, ad esempio il riscaldamento dell'ambiente.

Non tirare il dispositivo o il cavo di alimentazione per scollegare il dispositivo. Quando il piano cottura non è in uso, chiudere il rubinetto di alimentazione del gas generale.

Pericolo di ustioni!

Non toccare le griglie poggiapentole durante l'uso. Non toccare l'apparecchio con parti del corpo bagnate.

Accensione dei bruciatori

Il piano cottura si accende con le manopole di comando. Per accendere i bruciatori, procedere nel modo seguente:

• Premere e ruotare la manopola prescelta nella posizione di accensione e portata massima.
• Tenere premuta la manopola per 3-4 secondi per consentire alle scintille di infiammare il gas che fuoriesce dal bruciatore e permettere alla termocoppia di scaldarsi.

Quindi, rilasciare la manopola e ruotarla in senso antiorario per regolare la fiamma nel modo desiderato. Se la fiamma non rimane accesa, ripetere le operazioni dal punto 1.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

Rubinetto chiuso

Accensione e portata massima

Portata minima

Tot. doppio

Int. doppio

Il piano cottura è un articolo di uso quotidiano: segni di utilizzo visibili sul materiale come graffiti o abrasioni provocati da tegami e pentole sono normali. Un uso intenso provoca segni di utilizzo più evidenti. In tal caso, il dispositivo continua a funzionare perfettamente e non è giustificato alcun reclamo a riguardo. La sicurezza è sempre garantita.

Non utilizzare il dispositivo come piano di supporto.

In caso di guasto termico, spegnere la piastra e lasciarla raffreddare completamente. Non posizionare piatti sopra di essa. In nessuna circostanza raffreddare la piastra con acqua fredda. Non salire in piedi sul dispositivo.

L'apparecchio è fabbricato in conformità alle norme di sicurezza applicabili e ai requisiti di sicurezza della direttiva sugli apparecchi a gas.

Valvola automatica di sicurezza

Questi piani cottura sono dotati di un dispositivo di sicurezza che chiude automaticamente il flusso del gas nel caso in cui la fiamma si spenga accidentalmente in seguito a correnti d'aria, traboccamento di contenitori o per momentanea interruzione dell'alimentazione di gas. Questo dispositivo viene attivato dopo circa 30 secondi dallo spegnimento della fiamma.

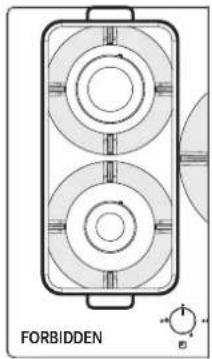

Utilizzo del bruciatore

Per un minore consumo di gas e una maggiore efficienza, utilizzare pentole di larghezza idonea ai bruciatori, accertandosi che la fiamma non fuoriesca dai bordi delle pentole (attenersi alle indicazioni della tabella sottostante).

Bruciatore Ø TBC min.-max. del fondo pentola (consigliato)
Ausiliario 80 -140
Semirapido 160 - 220
Corona doppia, semirapido	180 - 220
Rapidò	220 - 240
Corona doppia, rapidò	220 - 240
Tripla corona 240 - 260
Doppio 80 - 140 / 260 - 280

L'utilizzo di pentole più grandi di quelle specificate può provocare un eccessivo surriscaldamento delle manopole e del piano e, in caso di uso prolungato, l'ingiallimento della copertura (se in acciaio inossidabile). Franke declina qualsiasi responsabilità in caso di danni dovuti a un tale utilizzo (Fig. 1).

Non mettere la stessa padella su due bruciatori (Fig. 1). Non utilizzare due bruciatori contemporaneamente con un unico contenitore, come una casseruola o una padella per pesci (Fig. 1). ▸ L'uso improprio delle griglie può causare danni: non posizionare le griglie al contrario o farle scorrere sul piano cottura. In caso di utilizzo di piastre in ghisa, pietre ollari, pentole e padelle in terracotta, usarle per non più di 20 minuti e, in caso di cottura prolungata, regolare il bruciatore al minimo. ▸ Si consiglia di non utilizzare diffusori di calore, come reti metalliche o di qualsiasi altro tipo.

ATTENZIONE: l'uso di pentole o tegami particolari può causare una leggera deformazione temporanea della superficie di cottura d'acciaio. Questo è normale e non influisce sul funzionamento dell'apparecchio.

Fig. 1

PULIZIA E CURA

Pericolo di ustioni!

Non pulire l'apparecchio e i suoi accessori finché non si siano raffreddati. Non utilizzare liquidi infiammabili nelle vicinanze del dispositivo.

Prima di effettuare qualsiasi intervento di pulizia e cura:

spegnere il dispositivo.

Gli alimenti che cadono accidentalmente o si depositano sulla superficie, sugli elementi funzionali o estetici del piano cottura non devono essere consumati.

Pulizia del dispositivo

Pulire il piano cottura dopo ogni utilizzo per evitare che eventuali residui di cibo si carbonizzino.

Per pulire i residui di cibo, utilizzare un panno o una spugna morbidi e acqua. Si consiglia di utilizzare prodotti detergenti protettivi. Eliminare immediatamente i cibi con elevato contenuto di zucchero che siano eventualmente stati rovesciati sul piano cottura. Per evitare la formazione di depositi di calcare, asciugare sempre accuratamente il dispositivo dopo averlo pulito con un panno umido. Pulire griglie, cappellotti dei bruciatori e spartifiamma con acqua calda e sapone, accertandosi di asciugarli accuratamente. Non lavarli in lavastoviglie. Accertarsi che le zone di uscita del gas siano perfettamente pulite. Il colore naturale delle griglie poggiapentole nella sezione di appoggio delle pentole può cambiare col tempo a causa del calore.

MANUTENZIONE E RIPARAZIONE

Prima di qualsiasi operazione di manutenzione, scollegare l'apparecchio dalla rete elettrica.

Per qualsiasi problema di funzionamento, contattare il centro di assistenza tecnica Franke.

Accertarsi che la manutenzione dei componenti elettrici venga effettuata unicamente dal costruttore o dal servizio di assistenza. Utilizzare solo parti di ricambio originali. Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal costruttore o dal servizio di assistenza.

• Quando si contatta il servizio di assistenza, si prega di fornire le seguenti informazioni:
• tipo di guasto
• modello del dispositivo (Art./Cod.)
• numero di serie (S.N.)

Queste informazioni sono riportate sulla targhetta di identificazione, sull'opuscolo o sul piano cottura.

Se il piano cottura non funziona correttamente, prima di chiamare il centro di assistenza tecnica Franke, consultare la Guida alla risoluzione dei problemi per determinare la natura del problema:

GUIDA ALLA RISOLUZIONE DEI PROBLEMI
Tipodi giasto Controllare se:
A	Il bruciatore non si accende, non rimane accesso o la fiamma non è uniforme
	1 Il gas o l'alimentazione elettrica non sono spenti
	2 Il rubinetto del gas sia aperto
	3 La bombola ricaricabile del gas (gas liquido) non è vuota
	4 Le aperture del bruciatore non sono intasate
	5 L'estremità della spina non è sporca
	6 Tutte le parti del bruciatore non sono state posizionate correttamente
	7 Non ci sono spifferi vicino al piano cottura
	8 Durante l'accensione del bruciatore, la manopola sia stata premuta per il tempo sufficiente ad attivare il dispositorio di sicurezza (vedere a categoria 47, "Utilizzo previsto")
	9 Le aperture del bruciatore non sono intasate vicino alla termocoppia
	10 L'impostazione minima del gas non è corretta
B	I contentitori (pentole, padelle, bollitori) non sono stabili
	11 Il fondo del contentatore è perfettamente piatto
	12 Il contentitore non è centrado sul bruciatore
	13 Le griglie non sono state scambiato o posizionate in modo scorretto

Se dopo i suddetti controlli il problema persiste, contattare il centro di assistenza tecnica Franke.

SMALTIMENTO

Imballaggio

Tutti i materiali di imballaggio (cartone, film plastico (PE) e polistirolo (EPS)) sono provvisti di apposito contrassegno e, se possibile, devono essere inviati alla raccolta differenziata per essere riciclati e smaltiti in modo ecocompatibile.

Scollegamento

• Scollegare il dispositivo dalla rete di alimentazione. Se il dispositivo è collegato in modo fisso, questa operazione deve essere effettuata da un elettricista qualificato.

Smaltimento

Questo simbolo sul prodotto o sulla confezione indica che il dispositivo non deve essere smaltito con i normali rifiuti domestici.

SERVIZIO DI ASSISTENZA

Contattare l'indirizzo per il proprio Paese riportato sul retro o sul nostro sito Web: www.franke.com

Smaltire il dispositivo presso un punto di raccolta rifiuti specializzato per dispositivi elettrici ed elettronici.

Conforme alla direttiva 2012/19/UE, riguardante la riduzione delle sostanze pericolose utilizzate nei dispositivi elettrici ed elettronici e lo smaltimento dei rifiuti.

L'adeguata raccolta differenziata del dispositivo rottamato per il successivo riciclaggio, trattamento e smaltimento ecocompatibile contribuisce a evitare un impatto potenzialmente negativo sull'ambiente e sulla salute e facilita il riciclaggio dei materiali utilizzati nella produzione del dispositivo.

INDICE

Manutenzione e riparazione 121

(العربية)	العربية TBC
	العربية 140-80
220-160	العربية
220-180	العربية
240-220	العربية
240-220	العربية
	العربية 260-240
280-260/140-80	العربية

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

FANKE 155

1

1

Jls Jsi jll Jai gill jali y H05RR-F

- _ 0 2

- · A ωs i · ωs i

- _ 1 ^ _ 2 ^ _ 3 ^

= 空 = 空 （20 1 / (1) = 1 / 2 = 1 （204 .(3) = 1/2 = 1/2 （2）
