Тип продукта	Встраиваемая газовая варочная панель
Бренд	Franke
Модель	FHNE 805 4G TC
Категория	Газовая варочная панель
Тип установки	Встраиваемая, класс 3, тип Y
Габариты прибора (Ш x Г x В)	790 x 510 x 50 мм
Размеры выреза (Ш x Г)	770 x 490 мм
Вес нетто	12,6 кг
Электропитание	220-240 В ~ 50/60 Гц, 0,6 А
Тип газа	G20 (природный газ) / G30 (бутан) / G31 (пропан) – Кат. II 2H3+
Давление газа	20 мбар (G20) / 28-30 мбар (G30) / 37 мбар (G31)
Общая установленная мощность	11,8 кВт (газ) – 860 г/ч (G30/G31)
Количество горелок	5
Конфигурация горелок	1 вспомогательная, 1 полубыстрая, 2 быстрые, 1 двойная коронка
Зажигание	Встроенное искровое зажигание (поворотная ручка)
Устройство безопасности	Термопара безопасности (автоматическое отключение газа при погасании пламени)
Материал поверхности	Нержавеющая сталь
Чистка	Мягкая губка с мыльной водой – не использовать пароочиститель или абразивы
Подключение газа	Жесткое медное соединение 12 мм или гибкий нержавеющий шланг, эластомерная прокладка в комплекте
Электрическое подключение	Кабель 3-жильный (H05RR-F 3x0,75 мм²)

Часто задаваемые вопросы - FHNE 805 4G TC FRANKE

Как зажечь горелку на варочной панели Franke FHNE 805 4G TC?

Нажмите и поверните соответствующую ручку в положение зажигания (максимум). Удерживайте нажатой 3-4 секунды, чтобы термопара прогрелась, затем отпустите и отрегулируйте пламя.

Можно ли переключить варочную панель с природного газа на СУГ?

Да, необходимо заменить форсунки на предназначенные для СУГ (поставляются в комплекте) и полностью закрутить винт регулировки минимального пламени. Эту операцию должен выполнять квалифицированный специалист.

Какие диаметры кастрюль рекомендуются для каждой горелки?

Вспомогательная: 80-140 мм; Полубыстрая: 160-220 мм; Быстрая: 220-240 мм; Двойная коронка: 240-260 мм. Используйте подходящие кастрюли, чтобы избежать перегрева.

Что делать, если горелка не зажигается или не остается гореть?

Проверьте, открыта ли подача газа и электричества, не засорены ли отверстия горелки, чистая ли термопара, и удерживали ли ручку достаточно долго (3-4 секунды). Обратитесь к руководству по устранению неполадок.

Как чистить горелки и решетки?

Очистите решетки, колпачки и рассекатели горячей мыльной водой мягкой губкой. Не мойте их в посудомоечной машине. Убедитесь, что выпускные отверстия для газа идеально чистые.

Какое минимальное расстояние между варочной панелью и вытяжкой или шкафом?

Минимальное расстояние до боковой стенки: 150 мм, задней стенки: 50 мм, и сверху (шкафа): 700 мм. Если установлена вытяжка, следуйте инструкциям вытяжки.

Оснащена ли варочная панель защитой при погасании пламени?

Да, термопара безопасности автоматически отключает подачу газа в случае случайного погасания пламени (примерно через 30 секунд после погасания).

Какие типы газа совместимы с этой моделью?

Модель FHNE 805 4G TC совместима с природным газом G20 (20 мбар) и СУГ G30/G31 (28-30/37 мбар). Поставляется в категории II 2H3+.

Как отрегулировать минимальное пламя на горелке?

Снимите ручку, затем поверните регулировочный винт (прилагаемой отверткой): по часовой стрелке для уменьшения, против часовой для увеличения. Выполните регулировку для каждой горелки.

Где найти серийный номер и код модели для сервисного обслуживания?

Они находятся на паспортной табличке под варочной панелью или в прилагаемой брошюре. Запишите Art./Cod. и N.S. перед обращением в сервисную службу Franke.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FHNE 805 4G TC FRANKE

Конфоркa Мин-макс. ДniaMuTeР Дна посydы (реком endуемы)
Вспомогателова 80 - 140
Средney 160 - 220
Средney с Двоиным paccseka-telem Пламенi	180 - 220
С们都	220 - 240
С们都 c Двоиныm paccseka-telem Пламенi	220 - 240
Травая корona 240 - 260
Двоина 80 - 140 / 260 - 280

При использовании более крупной посуды ручки и поверхность прибора могут чрезмерно перегреваться. Если включение увеличение проходит длительное время, поверхность прибора может пожелтеть (в случае нержавеющей стали). Компания Franke не берёт на себя какую-либо ответственность за повреждение устройства из-за указанного увеличения (Рис.1).

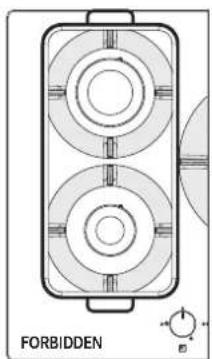

Не ставьте одну сковороду на две конфорки (Рис.1). Не включайте две конфорки одновременно для разогревания или в одной посуде, например соуснике или рыбо варке (Рис.1). Не устанавливайте решётки в перевёрнутом или поперечном положении: это приведёт к повреждению варочной поверхности. Время готовки в чугунной, каменной и керамической посуде не должно превышать 20 минут; при длительной готовке выставьте минимальный уровень пламени. Не рекомендуется использовать какие-либо пламегасители, например, металлическую сетку и прочее.

ВНИМАНИЕ: Использование некоторых сковородок или кастрюль может вызвать незначительную временную деформацию стальной варочной поверхности. Это нормально и не влияет на работу устройства.

Очистка и уход

Опасность получения ожогов!

Не чистите устройство и его комплектующие, пока они не остынут. Не используйте легковоспламеняющиеся жидкости рядом с прибором.

Перед чисткой и уходом необходимо выполнить следующие действия: выключите прибор.

Запрещается употреблять пищевые продукты, которые случайно упали или попали на функциональные или эстетические компоненты варочной поверхности.

Очистка прибора

Чтобы не допустить пригорания остатков еды, очищайте варочную поверхность после каждого использования.

Для очистки остатков пищи используйте мягкую ткань или губку, смоченную в воде. Наша компания рекомендует использовать моющие средства с защитными свойствами. Если на варочную поверхность попала пища с высоким содержанием сахара, немедленно удалите её. - После очистки прибора влажной тканью обязательно протрите его насухо. Это предотвратит образование накипи. Промойте решётки, крышки конфорок, рассекатели пламени в мыльном растворе и хорошо их просушите. Не мойте указанные детали в посудомоечной машине. Следите за полной чистотой области выхода газа. Естественный цвет решёток для посуды, расположенных в области размещения посуды, может со временем изменяться из-за нагревания.

Техническое обслуживание и ремонт

Перед любыми работами по техническому обслуживанию отключите устройство от электросети.

При возникновении проблем при эксплуатации устройства обратитесь в центр технического обслуживания Franke.

Техническое обслуживание электрических компонентов разрешается выполнять только представителям производителя или центра обслуживания клиентов. Используйте исключительно оригинальные запасные части. Замену повреждённых кабелей разрешается выполнять только представителям производителя или центра обслуживания клиентов. Обращаясь в центр обслуживания клиентов, предоставьте следующую информацию:

• Модель прибора (Art. / Cod.)
• Серийный номер (S.N.).

Данные сведения указаны на этикетке с техническими данными, которую можно найти в руководстве по эксплуатации на нижней или боковой поверхности.

Если варочная поверхность работает неправильно, то, прежде чем обращаться в сервисный центр Franke, попробуйте найти причину проблемы с помощью руководства по устранению неисправностей:

YCTPAHEHNE HENCSIPABHOCTE
Тип посправноctи Deястве
A	Конфоркa He paşжигаетс, памя raschet пли Горит Неравимерно
1	Пробны паду raza и заекто ратаня
2	Кран подау raza He otkpbyt
3	Пробны наличne (сождени) raza в за的前提下 Рмбалноhe
4	Убенисть, чTo OTbercentя кONDфорки He zaурочь
5	Очstпte Штесльный Винку OТ гязи
6	Вся сухи КONDфорки блил oprieHTNPOBAны Нелразиьно
7	Устенite СКВОЗнай, писут STBYЮочи ряdom C варочи NOВЕХНOCью
8	При рознге кONDфорки ручка Heobby naхжatable В точенье Вremени, doctatoчогдд ддakшагдд зшшогу усточь (сm.стp. 144 «Назниеме усточь»)
9	Убенисть, чTo OTbercentя кONDфорки, раслочgesнные ряdomс тетmonapов, He zaурочьи
10	Uства минималього расхая raza - Нелразиьнэя
B	Посuya (kaстюн, сковордь, чайник) сoting Heyctочно
11	Дно EMKOSTи Heideальno пlosckoe
12	EMKOSTb установна He по цentру кONDфорки
13	Пробны павлиьость раслочgesни рeshetok

Если восстановить исправную работу прибора не удается, обратитесь в ближайший сервисный центр Franke.

УТИЛИЗАЦИЯ

Упаковка

Все упаковочные материалы (картон, пластиковая пленка (PE) и полипропилен [EPS]) промаркированы соответствующим образом. По возможности их следует отнести на вторичную переработку и утилизировать безопасным для окружающей среды способом.

Отключение

Отключите прибор от сети питания. Если прибор зафиксирован, указанная операция должна выполняться квалифицированным электриком.

Утилизация

Этот символ на изделии или на его упаковке означает, что прибор нельзя выбрасывать вместе с обычными бытовыми отходами.

Сдайте устройство в специальный пункт приема отслуживших электронных и электрических устройств.

В соответствии с Директивой 2012/19/EC по сокращению опасных веществ, используемых в электрических и электронных устройствах, и утилизации отходов.

Надлежащая утилизация прибора в соответствии с правилами раздельного сбора отходов, предназначенных для последующей вторичной переработки, помогает предотвратить возможные негативные последствия для окружающей среды и здоровья людей, а также упрощает вторичное использование материалов прибора.

Перед использованием внимательно ознакомьтесь с руководством пользователя.

Сохраняйте руководство пользователя. Используйте прибор только по назначению, как описано в данном руководстве.

Компания Franke оставляет за собой право вносить изменения в свою продукцию без предварительного уведомления. Все данные верны на момент публикации.

Условные обозначения и значения знаков

Символ предупреждения. Предупреждение о возможной опасности травмирования.

Запрещающие знаки и предупредительные надписи, которые помогают избежать травм и повреждений.

Для домашнего использования в домашнем хозяйстве.

Тип прибора, его параметры и характеристики указаны на табличке с техническими данными в нижней части прибора.

Перед установкой убедитесь, что обеспечены условия для подключения (приток и отток воздуха) и наличие бытового прибора. Данный прибор не предназначен для подключения к дымоходам или вытяжкам, он должен устанавливаться и подключаться в соответствии с правилами монтажа. Особое внимание необходимо обратить на соответствующие требования, касающиеся вентиляции. Условия для установки данного прибора указаны в инструкции (или на табличке с данными). Обратите особое внимание на нормы предупреждения для вентиляции при использовании прибора. После использования с горячей поверхностью обязательно выключайте прибор с помощью соответствующих элементов управления. Перед тем как закрыть крышку (при наличии), убедитесь, что конфорки достаточно остыли.

! Риск поражения электрическим током
