Tipo de producto	Placa de cocción a gas empotrable
Marca	Franke
Modelo	FHNE 805 4G TC
Categoría	Placa de cocción a gas
Tipo de instalación	Empotrable, clase 3, tipo Y
Dimensiones del aparato (An x Pr x Al)	790 x 510 x 50 mm
Dimensiones de corte (An x Pr)	770 x 490 mm
Peso neto	12,6 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz, 0,6 A
Tipo de gas	G20 (gas natural) / G30 (butano) / G31 (propano) – Cat. II 2H3+
Presión de gas	20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31)
Potencia total instalada	11,8 kW (gas) – 860 g/h (G30/G31)
Número de quemadores	5
Configuración de los quemadores	1 auxiliar, 1 semi-rápido, 2 rápidos, 1 doble corona
Encendido	Encendido integrado por chispa (botón giratorio)
Dispositivo de seguridad	Termopar de seguridad (corte automático de gas si se apaga la llama)
Material de la superficie	Acero inoxidable
Limpieza	Esponja suave con agua jabonosa – no usar limpiador a vapor ni abrasivos
Conexión de gas	Conexión rígida de cobre 12 mm o flexible de acero inox, junta elastomérica incluida
Conexión eléctrica	Cable 3 conductores (H05RR-F 3x0,75 mm²)

Preguntas frecuentes - FHNE 805 4G TC FRANKE

¿Cómo encender un quemador en la placa de cocción Franke FHNE 805 4G TC?

Presione y gire el botón correspondiente hasta la posición de encendido (máximo). Mantenga presionado durante 3 a 4 segundos para permitir que el termopar se caliente, luego suelte y ajuste la llama.

¿Puedo convertir la placa de cocción de gas natural a GLP?

Sí, es necesario reemplazar los inyectores por los previstos para GLP (suministrados como accesorio) y atornillar completamente el tornillo de ajuste mínimo de la llama. Esta operación debe ser realizada por un técnico calificado.

¿Qué diámetros de cacerolas se recomiendan para cada quemador?

Auxiliar: 80-140 mm; Semi-rápido: 160-220 mm; Rápido: 220-240 mm; Doble corona: 240-260 mm. Use cacerolas adecuadas para evitar el sobrecalentamiento.

¿Qué hacer si el quemador no enciende o no se mantiene encendido?

Verifique que la alimentación de gas y eléctrica esté abierta, que las aberturas del quemador no estén obstruidas, que el termopar esté limpio y que el botón se haya mantenido presionado el tiempo suficiente (3-4 segundos). Consulte la guía de solución de problemas del manual.

¿Cómo limpiar los quemadores y las rejillas?

Limpie las rejillas, tapas y difusores con agua caliente jabonosa y una esponja suave. No lave en el lavavajillas. Asegúrese de que las zonas de salida de gas estén perfectamente limpias.

¿Cuál es la distancia mínima entre la placa de cocción y una campana o un armario?

Distancia mínima respecto a una pared lateral: 150 mm, pared trasera: 50 mm, y por encima (armario): 700 mm. Si se instala una campana, respete las instrucciones de la campana.

¿La placa de cocción está equipada con una seguridad en caso de extinción de la llama?

Sí, un termopar de seguridad corta automáticamente el suministro de gas si la llama se apaga accidentalmente (aproximadamente 30 segundos después de apagarse).

¿Qué tipos de gas son compatibles con este modelo?

El modelo FHNE 805 4G TC es compatible con gas natural G20 (20 mbar) y GLP G30/G31 (28-30/37 mbar). Se suministra en categoría II 2H3+.

¿Cómo ajustar la llama mínima en un quemador?

Retire el botón, luego gire el tornillo de ajuste (con el destornillador suministrado): en sentido horario para disminuir, antihorario para aumentar. Realice este ajuste quemador por quemador.

¿Dónde encontrar el número de serie y el código de modelo para el servicio postventa?

Se encuentran en la placa de características ubicada debajo de la placa de cocción o en el folleto suministrado. Anote el Art./Cod. y el N.S. antes de contactar al servicio técnico de Franke.

MANUAL DE USUARIO FHNE 805 4G TC FRANKE

Manual de instalación y servicios Placa de gas

Manual de instalación y de asistencia Placa de gas

Εγκατάσταση και συντήρηση Εστία αερίου

Para evitar daños en el dispositivo:

Acerca de este manual 52

Información de seguridad 52

Datos técnicos 54

Instalación 56

Procedimiento de instalación 57

Uso previsto 59

Limpieza y cuidado 61

Limpieza del aparato 61

Mantenimiento y reparación 61

Eliminación 62

Embalajes 62

Desconexión 62

Servicio de asistencia técnica 62

ACERCA DE ESTE MANUAL

Este manual es aplicable a varios modelos del dispositivo. Por lo tanto, es posible que las características y funciones descritas no estén disponibles en su modelo concreto.

Las imágenes y figuras explicativas descritas en las diversas secciones están disponibles al final del manual.

• Lea detenidamente el manual del usuario antes de utilizar el dispositivo.
• Conserve el manual del usuario.
• Use el dispositivo descrito en este manual del usuario únicamente para su uso previsto.

Franke se reserva el derecho de hacer modificaciones al producto sin previo aviso. Toda la información es correcta en la fecha de su publicación.

Símbolo Significado

Símbolo de advertencia. Advertencia contra riesgos de lesiones.

Medidas de seguridad y notas de advertencia para evitar lesiones o daños.

Paso. Especifica una acción que debe realizarse.

INFORMACIÓN DE SEGURIDAD

En este manual y en su electrodoméstico hemos proporcionado muchos mensajes de seguridad importantes. Se deben leer y respetar todos los mensajes de seguridad. Franke se reserva el derecho de hacer modificaciones al producto sin previo aviso. Toda la información es correcta en la fecha de su publicación.

Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades motrices, sensoriales o mentales reducidas o que no posean la experiencia y los conocimientos necesarios, siempre que lo utilicen bajo la supervisión de una persona responsable de su seguridad o reciban instrucciones sobre su uso. Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento sin supervisión.

¡Riesgo de lesiones!

► Este dispositivo no es un juguete.

Mantenga a los niños y a las mascotas alejados del artefacto y del material de embalaje, como por ejemplo la película de plástico y el poliestireno; puede ser peligroso, por lo tanto deséchelo de una forma apropiada.

No deje a los niños desatendidos cerca del dispositivo. No deje que los niños jueguen con el dispositivo.

¡Riesgo de sufrir quemaduras!

Durante su uso, el aparato se calienta. Tome las medidas necesarias para evitar tocar la placa.

Asegúrese de que el suministro y el tipo de gas se correspondan con las especificaciones del aparato. El anafe ha sido desarrollado exclusivamente para uso doméstico no profesional en el hogar solamente. El tipo de gas para el que el aparato está diseñado está indicado en la placa de datos de la parte inferior de la bandeja.

► Antes de la instalación, asegúrese de que las condiciones locales de distribución (como la presión del gas) correspondan con los ajustes del aparato. - Este aparato no está conectado a ningún dispositivo de escape de productos de combustión. Deberá instalarse o conectarse de acuerdo a las regulaciones de instalación vigentes. Deberá prestarse atención especial a los requisitos relevantes que conciernen a la ventilación. Las condiciones de ajuste para este dispositivo se indican en la etiqueta (o en la placa de datos). ► Preste especial atención al cumplimiento de las normas de ventilación aplicables. - Tras la utilización, apague la placa de cocción usando sus controles. Si el aparato dispone de tapa, asegúrese de que se hayan enfriado los quemadores antes de taparlos.

¡Riesgo de descarga eléctrica en caso de entrada de líquidos!

El dispositivo contiene componentes eléctricos.

Asegúrese de que no entren líquidos en el interior del dispositivo. No use vapor a presión para limpiar el dispositivo. En caso de que las llamas del quemador se apaguen accidentalmente, apague el control del quemador y no intente volver a encenderlo durante al menos 1 minuto. El dispositivo no debe utilizarse durante más de 15 segundos si después de ello el quemador no se ha encendido; deje de utilizarlo y abra la puerta del compartimento y/o espere al menos 1 minuto antes de intentar encenderlo de nuevo. Asegúrese de que el dispositivo está instalado de manera que permita desconectarlo de la fuente de

alimentación, con una distancia de apertura de contacto (3 mm) que asegure la desconexión completa en condiciones de sobretensión de categoría III. Asegúrese de que el aparato se haya conectado a un sistema de toma a tierra conforme a las regulaciones vigentes en la materia.

PRECAUCIÓN: El uso de un aparato de cocina de gas genera calor, humedad y productos de combustión en la habitación en la que está instalado.

Asegúrese de que la habitación esté bien ventilada, especialmente cuando el aparato está en uso: mantenga las aberturas de ventilación natural abiertas o instale un dispositivo de ventilación mecánica (campana extractora). No utilice el aparato con un temporizador externo o un sistema de control remoto separado.

PRECAUCIÓN: El proceso de cocción debe estar supervisado. El proceso de cocción a corto plazo debe supervisarse de manera continua.

No use limpiadores a vapor ni chorros de agua directos. Nunca use estropajos abrasivos, lana de acero, ácido muriático ni otros productos que pudieran rayar la superficie o dejar marcas en ella. Nunca utilice objetos punzantes, ya que pueden estropear las juntas entre el embellecedor y la encimera. Asegúrese de que las zonas de salida de gas se encuentren perfectamente limpias.

Estas instrucciones solo son válidas si el símbolo del país aparece en el aparato. Si el símbolo no aparece en el electrodoméstico, es necesario remitirse a las instrucciones técnicas que proporcionarán las indicaciones necesarias para la modificación de las condiciones de uso del electrodoméstico en el país.

Riesgo de incendio

No guarde objetos en las superficies de cocción.

ADVERTENCIA: Cocinar sin supervisión

o de forma automática en una placa de cocción con grasa o aceite puede ser peligroso y provocar un incendio. El aceite combustiona rápidamente.

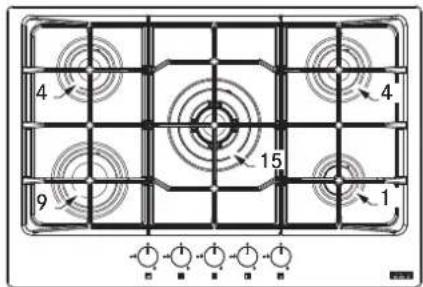

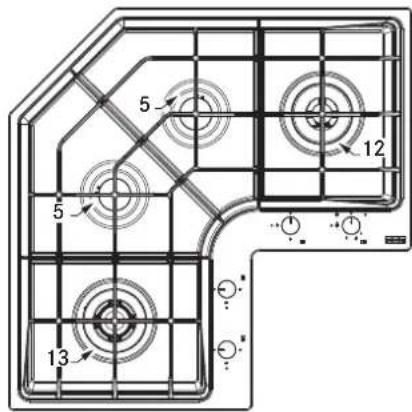

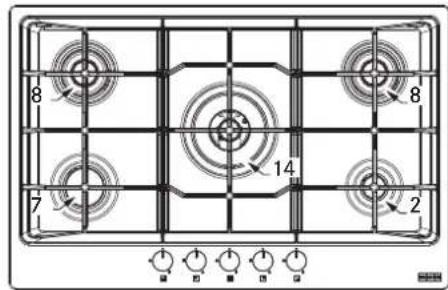

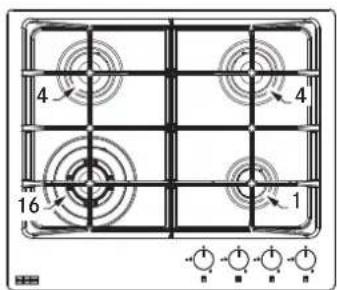

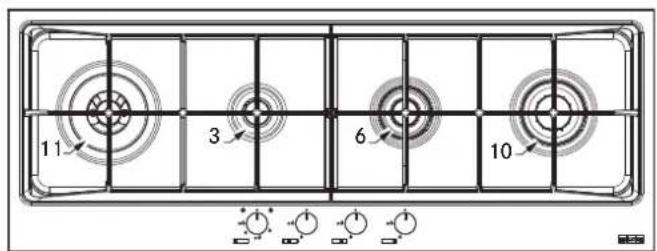

DATOS TÉCNICOS

FHNE 604 3G TC

FHNE7554GTC

FHNE 805 4G TC

FHNE 1204 3G TC

FHNE COR4 3G TC

Posición Quemador Capacidad nominal G20		Inyectores G20 20 mbar	Capacidad nominal G30	Capacidad nominal G31	Inyectores G30 / G31 28-30/37 mbar	Potencia nominal (kW)	Potencia reducida (kW)
16	TC	0,343	1,28	262	262	0,96	3,60
15	TC	0,362	1,33	277	277	0,97	3,80
14	TC	0,362	1,41	277	277	0,98	3,80
13	TC	0,362	1,33	277	277	0,97	3,80
12	DUAL INT	0,105	0,75	80	80	0,46	1,10
	DUAL TOT	0,476	0,75+1,47	364	364	0,46+0,95	5,00
11	DUAL INT	0,076	0,71	58	58	0,46	0,80
	DUAL TOT	0,381	0,71+0,95	291	291	0,46+0,65	4,00
10	R DC	0,286	1,28	218	218	0,88	3,00
9	R	0,286	1,15	218	218	0,85	3,00
8	SR DC	0,238	1,18	182	182	0,80	2,50
7	SR	0,191	1,03	146	146	0,69	2,00
6	SR DC	0,238	1,18	182	182	0,80	2,50
5	SR	0,167	0,97	127	127	0,65	1,75
4	SR	0,167	0,97	127	127	0,65	1,75
3	AUX	0,095	0,77	73	73	0,50	1,00
2	AUX	0,095	0,78	73	73	0,50	1,00
1	AUX	0,095	0,72	73	73	0,50	1,00
Presión (mbar)	min	17	20	25
	nom	20	28-30	37
	máx.	25	35	45
Tipo de gas		Gas natural G20		GPL
				Butano G30		Cat. II 2H3+
				Propano G31

CONFIGURACION DE LOS MODELOS
Modelo	nr AUX	nr SR	nr SR DC	nr R	nr DUAL	nr TC	N quema-dores	Fuente de calor	Capa-cidad nominal total - gas G20 (m3/h)	Capa-cidad nominal total - gas G30/ G31 (g/h)	Aire你需要jo para la combustión (m3/h)	Potencia total nominal de gas instalada (kW)	Tot Potencia total nominal de GPL instalada (kW)	Peso neto - bruto (kg)
FHNE 604 3G TC	1	2				1	4	GAS	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2		1		1	5	GAS	1.075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC (FM)	1	1	2			1	5	GAS	1.124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC (FM)	1		1	1	1		4	GAS	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC		2			1	1	4	GAS	1,17	895	24,6	12,3	12,3	20-24
DC = Corona Doble SR = Semi Rápido R = Rápido AUX = Auxiliar C = Hierro fundido E = Esmaltado Fuente de alimentación = 220-240 V; Frecuencia = 50-60 Hz; Potencia/corriente = 0,6 W

INSTALACIÓN

La instalación y la conexión eléctrica/de gas deben ser realizadas únicamente por personal especializado y con licencia. El fabricante no es responsable de los daños personales o materiales causados por el incumplimiento de estas condiciones. La conexión de gas debe cumplir las normas vigentes en el país y en el momento de la instalación.

Asegúrese de que el dispositivo se conecte directamente en el enchufe de la toma de alimentación. Asegúrese de que no se utilicen alargaderas, adaptadores ni enchufes tipo ladrón para conectar el dispositivo.

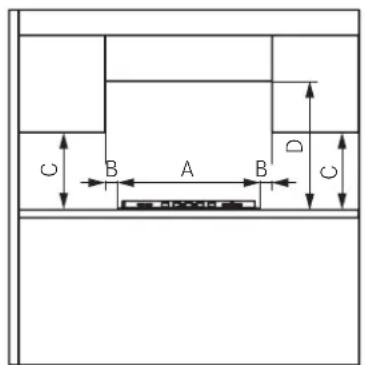

Requisitos para el gabinete

Este manual hace referencia a una placa de gas para empotrar de la clase 3 y componente eléctrico del tipo Y.

La tubería de gas no debe entrar en contacto con los lados de ningún horno situado debajo del anafe. Para las unidades encastradas, los componentes (materiales plásticos y madera chapada) deben montarse con adhesivos resistentes al calor (mín. 100 °C); usar materiales y adhesivos inapropiados puede tener como resultado la deformación o el desprendimiento.

Los sistemas de ventilación de las habitaciones deben ser conformes a la normativa local. El elemento de cocina debe tener un hueco suficiente para las conexiones eléctricas del aparato. Importante: Estos dispositivos son del tipo «Y» en cuanto al grado de protección frente a los peligros de incendio. La distancia mínima del borde del electrodoméstico a la pared lateral es de 150 mm, a la parte trasera de 50 mm y a los gabinetes que se encuentran por encima del mismo de 700 mm. Se recomienda encastrar el aparato en encimeras de 40 mm de grosor. En caso de que estas dimensiones sean diferentes, será necesario proyectar la realización de modificaciones por parte del técnico.

Nota: si se instala una campana por encima del anafe, la distancia que debe respetarse será la indicada en las instrucciones de instalación de la campana.

DIMENSIONES MÍNIMAS (MM)

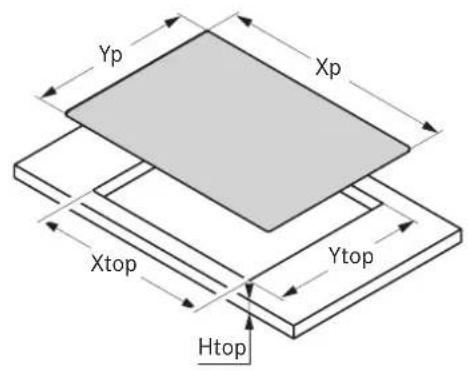

Procedimiento de instalación

El aparato está fijado a la unidad mediante los soportes y accesorios que se entregan en dotación.

Asegúrese de que haya libre acceso a los elementos de fijación en la parte delantera y trasera del electrodoméstico. Prepare el orificio en la encimera siguiendo las dimensiones indicadas. Asegúrese de que se cumplen las dimensiones indicadas.

Modelo	Xp	Yp	X top	Y top	H top
FHNE 604 3G TC	590	510	560	480	40
FHNE 755 4G TC	750	510	560	480	40
FHNE 805 4G TC	790	510	770	490	50
FHNE 805 4G TC FM	790	510	770	490	50

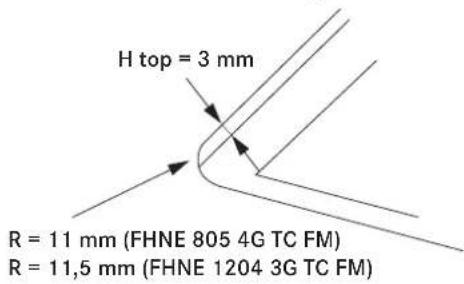

*Nivelado alrededor del orificio superior			792	512.3
FHNE 1204 3G TC	1090	410	1070	390	50
FHNE 1204 3G TC FM	1090	410	1070	390	50
*Nivelado alrededor del orificio superior			1093	413	3

* Nivelado alrededor del orificio superior

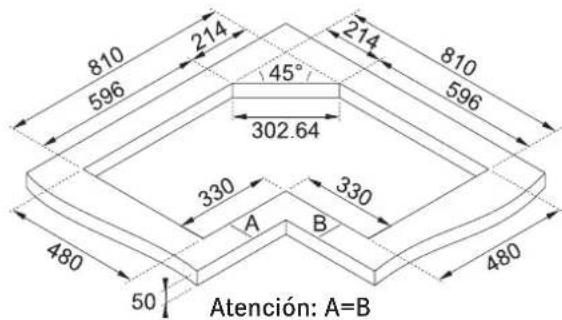

Modelo FHNE COR 4 3G TC

Coloque la tira de sellado alrededor del hueco y coloque la placa en una posición correcta. Fije el aparato con los tornillos y soportes. Retire el exceso de la tira de sellado.

Conexión al suministro de gas

• Conecte el aparato al suministro de gas de conformidad con las normativas actuales solo después de haberse asegurado de que el suministro de gas corresponde al tipo de gas que debe utilizar. En caso contrario, realice las operaciones descritas en el apartado "Sustitución de inyectores". Para gas líquido utilice reguladores de presión que cumplan las normas vigentes.

La conexión al suministro de gas puede realizarse de dos maneras:

A. Conecte la placa de gas usando un tubo de cobre rígido de 12 mm de diámetro (3). Para garantizar un sellado correcto, utilice la junta de elastómero que se incluye con los accesorios suministrados (1). B. Conecte la placa de gas utilizando un tubo de acero flexible de superficie uniforme (2). También en este caso, para garantizar un sellado correcto, utilice la junta que se incluye con los accesorios suministrados (1). La longitud máxima del tubo flexible es de 2 metros lineales.

Importante: Si se utiliza un tubo flexible de acero inoxidable, debe instalarse de forma que no toque ninguna parte móvil de los muebles. Debe atravesar un área donde no haya obstrucciones y donde sea posible inspeccionarlo en toda su longitud.

• Después de haber realizado la conexión al suministro de gas, encienda los quemadores y gire las perillas de la posición máxima a la posición mínima para comprobar la calidad de la llama.
• Después de haber realizado las conexiones, utilice agua jabonosa para comprobar si existen fugas.

Para el Reino Unido, Irlanda del Norte y la República de Irlanda.

Conexión eléctrica

La placa de cocción FRANKE se suministra con un cable de alimentación de 3 hilos con terminales descubiertos.

Compruebe que:

• Las características de la instalación eléctrica del domicilio (voltaje, potencia máxima de salida y corriente) son compatibles con las de la placa FRANKE.
• Se pueda acceder fácilmente a la clavija y el enchufe, y estos deben estar posicionados de forma que no haya ninguna parte bajo tensión accesible al enchufar o desenchufar la clavija.
• Se utilice un cable de tipo 3 × 0.75 mm² H05RR-F para placas solo de gas en caso de reemplazar el cable de alimentación.
• Los terminales de dos aparatos no estén conectados en el mismo enchufe.
• Se respete la polaridad de los terminales libres (azul = neutro = [1]/amarillo y verde = tierra = [2]/marrón = tensión = [3]).

ADVERTENCIA: Esta operación debe ser realizada por un técnico calificado.

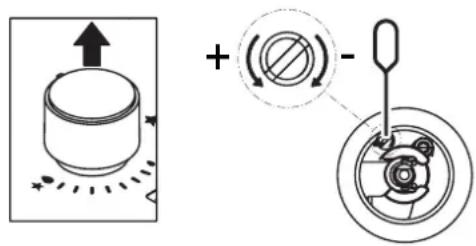

Ajuste de la llama mínima

Quite la perilla. Regule la llama mínima girando el tornillo en el sentido de las agujas del reloj para bajar la llama y en el sentido contrario al de las agujas del reloj para subirla. Junto con los accesorios suministrados se incluye también el destornillador necesario.

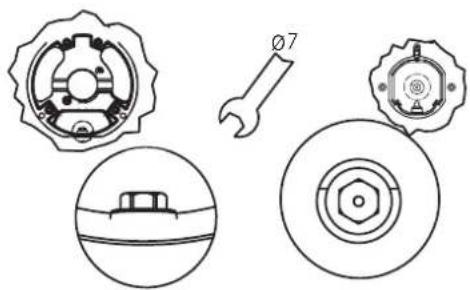

Sustitución de los inyectores

Los inyectores no suministrados deben solicitarse al servicio de atención al cliente.

Importante: todos los aparatos se han configurado de fábrica para funcionar con gas natural (G20). Si va a utilizar un tipo de gas diferente, cambie los inyectores del CEE.

• Quite las parrillas, tapas de los quemadores y los difusores de llama;
• Desatornille los inyectores y sustitúyalos por aquellos previstos y adecuados al tipo de suministro de gas, asegurándose de que las marcas correspondan a las indicadas en la tabla;
• Vuelva a montar los difusores de llama, tapas de los quemadores y las parrillas;

Estos quemadores no requieren una regulación de aire.

Bloqueo/desbloqueo de la placa de cocción

Proceda del siguiente modo para acceder a la bandeja que contiene las partes sociales:

• Quite las parrillas, tapas de los quemadores y los difusores de llama;
• Quite los mandos, tirando de ellos para SACARLOS de los pernos;
• Quite los tornillos que fijan los quemadores a la placa;
• Levante la placa.

Importante: Al adaptar el electrodoméstico a otro tipo de gas, coloque la etiqueta correspondiente (suministrada como accesorio) en el espacio especial de la placa de datos. Para el funcionamiento con GLP (G30 o G31), debe tornillarse completamente el tornillo de ajuste de llama. Estos aparatos se suministran con la categoría II 2H3+.

USO PREVISTO

PRECAUCIÓN: Este aparato solo debe usarse para cocinar. No debe usarse con otros fines, por ejemplo, para caldear una habitación.

No tire del aparato ni del cable de alimentación para desenchufarlo. Cierre la llave general de paso del gas cuando no vaya a utilizar la placa.

¡Riesgo de sufrir quemaduras!

No toque las parrillas durante el uso. No toque el aparato con partes del cuerpo mojadas.

Encendido de los quemadores

La placa de cocción se enciende con los mandos de control. Proceda del siguiente modo para encender los quemadores:

• Presione y gire el mando necesario hasta la posición de encendido y fuego alto.
• Mantenga pulsado el mando durante 3-4 segundos para que las chispas enciendan el gas que sale del quemador y el termopar alcance la temperatura necesaria.

A continuación, suelte el mando y gírelo en el sentido contrario al de las agujas del reloj para ajustar la llama. Si la llama no se mantiene encendida, repita la operación desde el paso 1.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

llave de paso cerrada

Encendido y fuego alto

Fuego mínimo

Dual total

Dual interior

La placa de cocción es un elemento para el uso diario, por lo que los signos de uso como los arañazos o la abrasión material visible por el uso de ollas, recipientes, etc. son normales. El uso intensivo causa señas de uso más evidentes. En estos casos, el aparato continúa funcionando perfectamente, y una reclamación no estaría justificada. La seguridad siempre está garantizada.

No use el aparato como superficie de apoyo.

Para evitar dañar el aparato:

En caso de fallo térmico, apague la placa y espere a que se haya enfriado por completo. No coloque platos sobre ella. En ningún caso intente enfriarla con agua fría. No se suba al aparato.

El electrodoméstico se fabrica de acuerdo con las normas de seguridad vigentes y los requisitos de calidad de la Directiva de Gas.

Válvula de seguridad automática

Estas placas cuentan con un dispositivo de seguridad que automáticamente cierra el suministro de gas si accidentalmente se apaga la llama debido a corrientes de aire, el derrame de un recipiente o la interrupción temporal del suministro de gas. Este dispositivo se activa aproximadamente 30 segundos después de haberse apagado la llama.

Uso del quemador

Para reducir el consumo de gas y mejorar la eficiencia, utilice recipientes y cazuelas con una anchura adecuada a los quemadores, asegurándose de que las llamas no salgan de la base e incidan sobre las paredes (cumplir con la suma tabla):

Quemador Diámetro TBC min./máx. del fondo de la sartén (recomendado)
Auxiliar 80 -140
Semirrápido 160 - 220
Corona doble semirrápida	180 - 220
Rápido	220 - 240
Corona doble<rápida	220 - 240
Triple corona 240 - 260
Dual 80 - 140 / 260 - 280

La utilización de recipientes de mayor tamaño a los especificados puede originar un sobrecalentamiento de los mandos y la superficie y, en caso de un uso prolongado, amarillear la cubierta (si son de acero inoxidable). Franke declina toda responsabilidad por los daños que resulten de tal uso (Fig. 1).

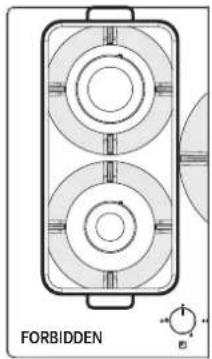

No coloque el mismo recipiente sobre dos quemadores (Fig. 1). No utilice dos quemadores encendidos simultáneamente para calentar un mismo recipiente, como una gran cacerola o sartén para pescado (Fig. 1). El uso inadecuado de las parrillas puede dañar la placa: no coloque las parrillas al revés ni las deslice sobre la placa. Las planchas de hierro o piedra, ollas y sartenes de terracota, úselas por no más de 20 minutos, y para periodos prolongados de cocción, ajuste el quemador al mínimo. No se recomienda el uso de difusores de calor tales como mallas metálicas ni de ningún otro tipo.

PRECAUCIÓN: El uso de ollas o sartenes particulares puede causar una ligera deformación temporal de la superficie de cocción de acero. Esto es normal y no afecta al funcionamiento del electrodoméstico.

Fig. 1

LIMPIEZA Y CUIDADO

¡Riesgo de sufrir quemaduras!

No se deben limpiar el electrodoméstico y sus accesorios hasta que estén fríos. No use líquidos inflamables cerca del aparato.

Antes de proceder con cualquier tarea de limpieza y cuidado: ▸ Apague el aparato.

No podrán ingerirse los alimentos que caigan o queden accidentalmente sobre la superficie o sobre los elementos sociales o estéticos de la placa.

Limpieza del aparato

Limpie la placa de cocción tras cada uso para evitar que los residuos de comida se quemen.

• Para limpiar residuos de comida, use un paño suave o una esponja con agua. Recomendamos usar agentes limpiadores protectores. Retire inmediatamente cualquier comida con alto contenido en azúcar que pueda derramarse sobre la placa.
• Para prevenir la formación de manchas de herrumbre, siempre seque totalmente el aparato después de haber pasado sobre él un paño húmedo.
• Limpie las rejillas, las tapas de los quemadores y los difusores de llama con agua caliente jabonosa, y asegúrese de secarlos bien antes. No lavar en el lavavajillas. Asegúrese de que las zonas de salida de gas se encuentren perfectamente limpias.
• Con el paso del tiempo, el color natural de las parrillas en la parte de apoyo de los recipientes puede alterarse debido al calor de las llamas.

MANTENIMIENTO Y REPARACIÓN

Antes de realizar cualquier operación de mantenimiento, desconecte el aparato de la red de alimentación eléctrica.

En caso de que aparezcan problemas en el funcionamiento, contacte con el Centro de Servicio Técnico de Franke.

Asegúrese de que el mantenimiento de los componentes eléctricos lo realice el fabricante o el Servicio de Asistencia Técnica. Use exclusivamente recambios originales. Asegúrese de que la sustitución de los cables dañados la realice el fabricante o el Servicio de Asistencia Técnica.

Si contacta con el servicio de asistencia técnica, proporcióneles la siguiente información:

• tipo de avería
• Modelo de aparato (Art. / Cod.)
• número de serie (S. N.)

Esta información se proporciona en la placa de datos que está en el folleto o bajo de la placa.

Si la placa no funciona correctamente, antes de llamar al Centro de Servicio Técnico de Franke, consulte la "Guía de resolución de problemas" para determinar el problema:

GUIA DE RESOLUCION DE PROBLEMAS
Tipo de fallo Compruebe que:
A	El quemador no enciende, no per- manece encendido o la llama no es uniforme	1 Las fuentes de gas o electricidad no estén desconectadas
		2 La llave de suministro de gas no está abierta
		3 Compruebe que el cilindro de gas rellenable (gas liquido) no está vacio
		4 Las aberturas del quemador no estén taponadas
		5 El extremo del enchufe no está sucio
		6 Todas las piezas del quemador no se han colocado correctamente
		7 No existan corrientes de aire cerca de la plac
		8 Al encender el quemador, la perilla no se has presionado durante el tiempo suficiente para activar el dispositivo de protección (consulte la pagea 59 "Uso previsto")
		9 Las aberturas del quemador no estén taponadas cerca del termopar
		10 El ajuste minimum de gas no es correcto
B	Los recipientes (cazuelas, bandejas, teteras) no tienen estabilidad	11 El fondo del contentedor no es Completely plano
		12 El recipiente no se enquirytra centrado en el quemador
		13 No se hayanimbledon las revillas o que estén colocadas Incorrectamente

Si la falla persiste aún después de llevar a cabo las comprobaciones mencionadas, póngase en contacto con el Centro de Servicio Técnico de Franke más cercano.

ELIMINACIÓN

Embalajes

Todos los materiales de embalaje (cartón, película plástica [PE] y poliestireno [PS]) están marcados y, de ser posible, deben recogerse para su reciclaje y eliminarse de forma respetuosa con el medio ambiente.

Desconexión

• Desconecte el aparato de la toma de alimentación. En el caso de los aparatos fijos, esta tarea debe ser llevada a cabo por un electricista especializado.

Eliminación

El símbolo indicado en el producto o en el embalaje indica que el dispositivo no debe desecharse junto con los residuos domésticos.

Si va a desechar definitivamente el dispositivo, hágalo en un punto de recogida de residuos especializado en dispositivos eléctricos y electrónicos.

En cumplimiento con la Directiva 2012/19/UE sobre la reducción de sustancias peligrosas usadas en aparatos eléctricos y electrónicos, y la eliminación de los residuos.

La recogida adecuada de los desechos del aparato debidamente clasificados para su posterior reciclaje, tratamiento y eliminación respetuosa del medio ambiente contribuye a evitar un posible impacto negativo en el medio ambiente y potenciales efectos nocivos para la salud, y además facilita el reciclaje de los materiales usados en la fabricación de aparatos.

SERVICIO DE ASISTENCIA TÉCNICA

Consulte la dirección de contacto para su país en la última página de este documento, o bien en nuestra web: www.franke.com

ÍNDICE

Acerca de este manual 64

Procedimiento de instalación 69

Limpieza y cuidado 73

Símbolo de advertencia. Aviso contra riesgos de lesiones.

Procedimiento de instalación

En caso de que surjan algunos problemas de funcionamiento, contacte con el centro de asistencia técnica de Franke.
