BEDIENUNGSANLEITUNG FHNE 805 4G TC FRANKE

DE Installations- und Gebrauchsanweisung Gaskochfeld

Zudieser Bedienungsanleitung 16

Sicherheitshinweise 16

Technische Daten 18

Installation 20

Installationsablauf 21

Bestimmungsgemäß Verwendung 23

Reinigung und Pflege 25

Gerat reinigen 25

Wartung und Reparatur 25

Entsorgung 26

Verpackung 26

Trennung vom Netz 26

Kundendienst 26

ZU DIESER BEDIENUNGSCANLEITUNG

These Bedienungsanleitung gilt für verschiedene Modelle des Geräts. Auf diese Weise ist es möglich, dass eine der beschriebenen Merkmale und Funktionen an Ihr dem spezifischen Modell nicht verfügbar sind.

Die erklärenden Abbildungen, die in den verschieden Abschnitten beschreiben werden, stehen am Ende der Anleitung zur Verfügung.

Lesen Sie die Bedienungsanleitung durch, bevor Sie das Gerät benutzen.
Bewahren Sie die Bedienungsanleitung auf.
Benutzen Sie das in dieser Bedienungsanleitung beschriebene Gerät nur gemäß der bestimmungsgemäßen Verwendung.

Franke behält sich das Recht vor, Änderungen am Produkt ohne vorherige Ankündigung vorzunehmen. Alle Informationen waren zum Zeitpunkt der Veröffentlichung korrekt.

Symbol Bedeutung

Warnzeichen. Warning vor Verletzungsgefahren.

Maßnahmen in Sicherheits- und Warnhinweisen zur Vermeidung von Schäden und Verletzungen.

Handlung. Hier müssen Sie etwas tun.

SICHERHEITSHINWEISE

In thisem Handbuch und auf Ihrrem

Gerät wurden von uns viele wichtige

Sicherheitshinweise angegeben. Lesen Sie stets alle Sicherheitshinweise und befolgen Sie diese.

Franke behält sich das Recht vor, Änderungen am Produkt ohne vorherige Ankündigung vorzunehmen. Alle Informationen waren zum Zeitpunkt der Veröffentlichung korrekt.

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnisse im Umgang mit dem Gerät benutzt werden, wenn sie vorher in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Unbeaufsichtigte Kinder dürfen das Gerät nicht reinigen oder warten.

Verletzungsgefahr!

Dieses Gerät ist kein Spielzeug.
Halten Sie Kinder und Tiere vom Gerät und vom Verpackungsmaterial z. B.

Kunststofffolie und Polystyrol fern; es kann gefährlich sein. Entsorgen Sie es ordnungsgemäß.

Kinder in der Nähe des Geräts nicht unbeaufsichtigt setzen.
Kinder nicht mit dem Gerät spielten halten.

Verbrennungsgefahr! Wahrend der

Verwendung wird das Gerät heißt. Es sollte sorgfältig vermieden werden, das Kochfeld zu berühren.

WARNING: Die zugänglichen Teile konnen während der Verwendung bereits werden. Kleine Kinder sollenn ferngehalten werden. Kinder unter 8 Jahren dürfen sich dem Gerät nur unter Aufsichtnahme.

Gasart und -versorgung müssen mit den Gerätespezifikationen kompatibel sein. Das Kochfeld wurde ausschließlich für nicht-professionelle Verwendung, nur im Haushalt entwickelt.
Die Gasart, für die sich das Gerät eignet, ist auf dem Typenschild auf der Unterseite des Gehäuses angegeben.

Stellen Sie vor der Installation sicher, dass die lokalen Bedingungen für die Verteilung (Gasart und Gasdruck) und die Einstellung des Geräts kompatibel sind.
Dieses Gerät ist nicht mit einer Absaugvorrichtung für Verbrennungsk Produkte verbunden. Es muss laut geltenden Montagevorschriften installiert und angeschlossen werden. Es muss insbesondere auf die relevanten Anforderungen hinsichtlich der Belüftung geachtet werden.
Die Einstellbedingungen für diese Gerät werden auf dem Aufkleber (oder Typenschild) genannot.
Esistbesonderssaufdie geltenden Luftungsvorschriftenzuachten.
Schalten Sie das Kochfeld nach Gebrauch über die Bedienelemente aus.
Die Brenner mussen vollständig abgekühlt sein, bevor die Abdeckung, sofern vorhanden, geschlossen wird.

Stromschlaggefahr durch eindringende Flüssigkeit!

Das Gerät enthalt elektrische Teile.

Stellen Sie sicher, dass keine Flüssigkeit ins Geräteinnere gelangt.
Nicht mit Dampfdruck reinigen.
Sollten die Brennerflammen versehentlich erloschen, schalten Sie das Brennerbedienelement aus und warten Sie mindestens 1 min, bis Sie versuchen, den Brenner wieder zu zünden.
Das Element sollt nicht mehr als 15 Sekunden betätigter werden. Wenn der Brenner nach 15 Sekunden nicht gezündet hat, beenden Sie den Betrieb des Geräts und öffnen die Fachtür bzw. warten mindestens 1 Minute, bis Sie versuchen, den Brenner erneut zu zünden.
Stellen Sie sicher, dass das Gerät so installiert ist, dass es vom Stromnetz getrennt werden kann, mit einem Kontaktöffnungsbstand (3 mm), der

eine vollständige Abschaltung bei Überspannungen der Kategorie III gewährleistet.
Das Gerät muss an eine vorschriftsmäßige Erdungsanlage angeschlossen werden.

ACHTUNG: Bei der Verwendung eines Gaskochgerats entstehen Wärme, Feuchtigkeit und Verbrennungsk Produkte im Aufstellraum.

Vergewissem Sie sich, dass die Kuche bei der Verwendung des Gerats gut beluftet ist: Halten Sie die natürlichen Beluftungsöffnungen geöffnet, oder montieren Sie eine Mechanische Beluftungsvorrichtung (mechanische Dunstabzugshaube).
Verwenden Sie das Gerät nicht mit einer externen Zeitschaltuhr oder einer separaten Fernbedienung.

ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiges Garverfahren muss kontinuierlich überwacht werden.

Reinigen Sie das Gerät nicht mit Dampfreinigern oder direktem Wasserstrahl.
Scheuerschwämme, Stahlwolle, Salzsäure oder andere Produkte, die die Oberfläche beschädigen konnten, unbedingt vermeiden.
Vermeiden Sie scharfe Gegenstände, da sie die Dichtungen zwischen Leiste und Arbeitsplatte beschädigen konnten.
Die Gasausfälle müssen absolut sauber sein.
These Anweisungen sind nur gültig, wenn das Landessymbol am Gerät zu setzen ist. Wenn das Symbol nicht auf dem Gerät erscheint, ist die technische Anleitung hinzuzuziehen, in der Sie die notwendigen Anweisungen für die Anpassung des Geräts an die Verwendungsbedingungen des Landes finden.

Brandgefahr!

Lagern Sie keine Gegenstände auf den Kochflächen.

WARNING: Unbeaufsichtigtes oder automatisches Erhitzen von Fett oder Öl auf einem Kochfeld stellen eine Gefahr dar und kann Feuer zur Folge haben. HeiBes Öl entzündet sich Schnell.

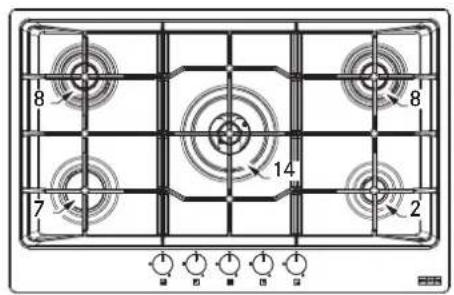

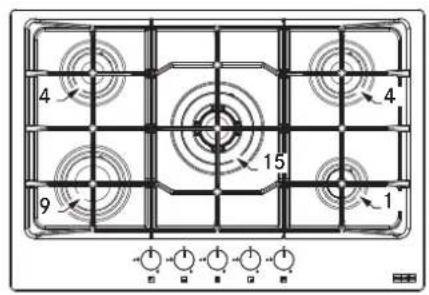

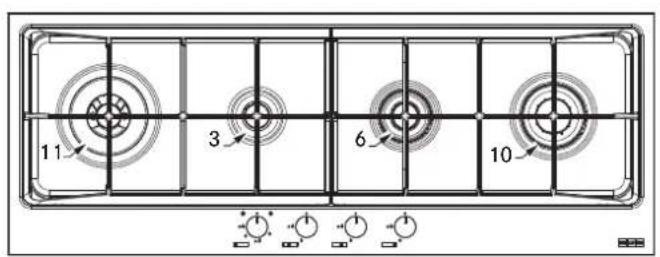

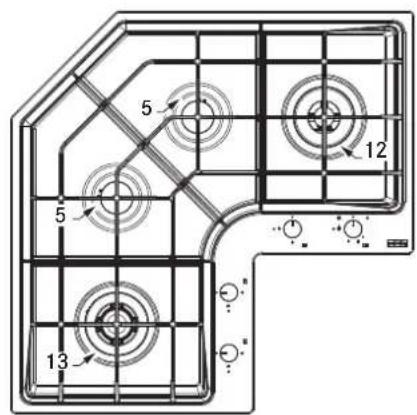

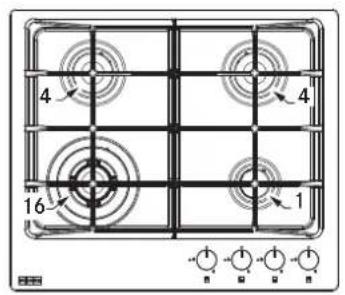

TECHNISCHE DATEN

FHNE 604 3G TC

FHNE7554GTC

FHNE 805 4G TC

FHNE 12043GTC

FHNE COR4 3G TC

Position Brenner Nenndurchfluss G20		Düssen G20 20 mbar	Nenndurch- fluss G30	Nenndur- chfluss G31	Düssen G30/G31 28-30/37 mbar	Nennwär- meleistung (kW)	Redu- zierte Wärme- leistung (kW)
16	TC	0,343	1,28	262	262	0,96	3,60
15	TC	0,362	1,33	277	277	0,97	3,80
14	TC	0,362	1,41	277	277	0,98	3,80
13	TC	0,362	1,33	277	277	0,97	3,80
12	DUAL INT	0,105	0,75	80	80	0,46	1,10
	DUAL TOT	0,476	0,75+1,47	364	364	0,46+0,95	5,00
11	DUAL INT	0,076	0,71	58	58	0,46	0,80
	DUAL TOT	0,381	0,71+0,95	291	291	0,46+0,65	4,00
10	R DC	0,286	1,28	218	218	0,88	3,00
9	R	0,286	1,15	218	218	0,85	3,00
8	SR DC	0,238	1,18	182	182	0,80	2,50
7	SR	0,191	1,03	146	146	0,69	2,00
6	SR DC	0,238	1,18	182	182	0,80	2,50
5	SR	0,167	0,97	127	127	0,65	1,75
4	SR	0,167	0,97	127	127	0,65	1,75
3	AUX	0,095	0,77	73	73	0,50	1,00
2	AUX	0,095	0,78	73	73	0,50	1,00
1	AUX	0,095	0,72	73	73	0,50	1,00
Druck(mbar)	min	17		20	25
	Nennw	20		28-30	37
	max.	25		35	45
Gastyp		G20 Erdgas			FlüssiggasG30 ButangasG31 Propangas		Kat. II 2H3+

KONFIGURATION DER MODELLE
Modell	nrAUX	nrSR	nrSRDC	nrRDC	nrDUAL	NrTC	St.Brenner	Heizquelle	Nenn-durch-fluss gesamt	Nenn-durch-fluss gesamt	Erfor-derliche Verbren-nungsluft-venge(m3/h)	Ges. installierte Gas-Nenn-leistung(kW)	Instal-lierte Gesamtnenn-wärme-leistungFlüssig-gas(kW)	Gewicht netto-brutto(kg)
									-G20(m3/h)	-GasG30/G31(g/h)
FHNE 604 3G TC	1	2			1	4	GAS	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2	1		1	5	GAS	1.075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC(FM)	1	1	2		1	5	GAS	1.124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC(FM)	1		1	1	1	4	GAS	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC	2			1	1	4	GAS	1,17	895	24,6	12,3	12,3	20-24
DC = Doppelbrenner SR = Halbschnell R = Schnell AUX = Hilfsbrenner C = Gusseisen E = EmailliertStromversorgung = 220-240 V, Frequenz = 50-60 Hz, Leistung/Stromstände = 0,6 Watt

INSTALLATION

Installation und elektrischer/Gas-Anschluss)durrenfen nur durch befugtes Fachpersonal ausgeführrt werden. Der Hersteller leht jegliche Haftung fur Personen-oder Sachschäden ab, wenn diese Bestimmungen nicht eingehalten werden. Der Gasanschluss muss gemäß den zum Zeitpunkt der Installation geltenden Iänderspezifischen Vorschriften erfolgen.
Das Gerät muss direkt an die Netzsteckdose angeschlossen werden. Für den Anschluss des Geräts dürfen keine Adapter, Mehrfachsteckdosen oder Verlängerungskabel verwendet werden.

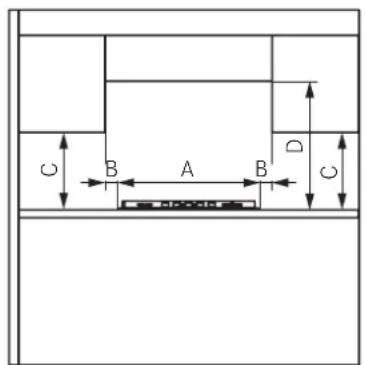

Anforderungen an den Kuchenschrank

Dieses Handbuch bezieht sich auf ein Einbau-Gaskochfeld der Klasse 3 und des Typs Y für den elektrischen Teil.

Die Gasleitungarf nicht mit den Seitenwändene eines Ofens unter dem Kochfeld in Berührung kommt.

Bei montierten Einheiten müssen die Komponenten (Kunststoff und Furnierholz) mit hitzebeständigem Klebstoff (min. 100^ ) montiert werden: Ungeeignete Materialien und Klebstoffe können zu Verformung und Ablösung führen.

Die Belüftung der Räume muss den örtlichen Bestimmungen entsprechen.

Der Kuchenschrank muss über ausreichend Raum für die elektrischen Anschlüsse des Geräts verfügen. Wichtig: Diese Geräte entsprechen der Klasse „Y" in Bezug auf den Schutz vor Brandgefahren. Der Mindestabstand von der Gerätekante beträgt 150 mm an der Seitenwand, 50 mm an der Rückseite und 700 mm fürSAMTliche Schranke oberhalb. Es wird empfohlen, das Gerät in 40 mm dicke Arbeitsplatten einzubauen. Sollen die Abmessungen abweichen, müssen etwa Anpassungen vom Installateur durchgeführt werden.

Hinweis: Wenn eine Dunstabzugshaube über dem Kochfeld installiert wird, sind die Montageanweisungen der Dunstabzugshaube für den einzuhaltenden Abstand zu befolgen.

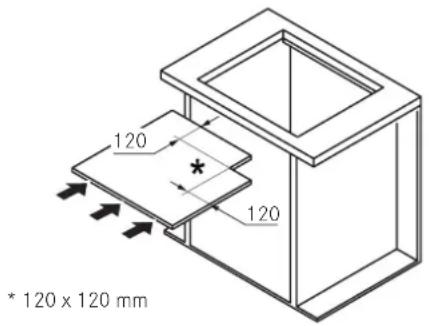

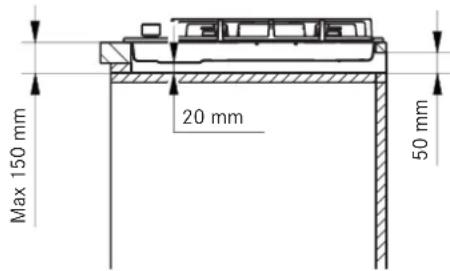

MINDESTABMESSAGENGEN (MM)

Wenn das Gerät nicht über einem Backofen installiert wird: eine Trennblech vorsehen.

Installationsablauf

Das Gerät wird mithilfe der mitgelieferten Halterungen und Zubehörteile in der Arbeitsplatte befestigt.

Stellen Sie sicher, dass nach der Installation des Geräts der frei Zugang zu den Befestigungselementen vorne und hinter gegeben ist.

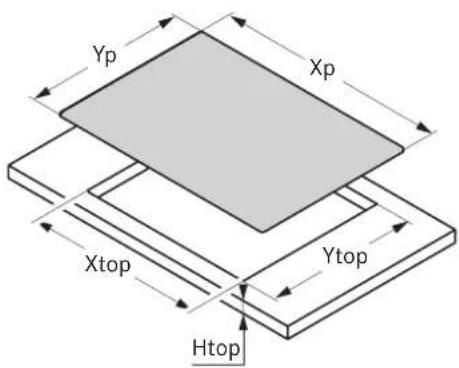

Bereiten Sie den Ausschnitt in der Arbeitsplatte entsprechend den Maßangaben vor. Beachten Sie darauf unbedingt die Maßangaben.

Modell	Xp	Yp	X top	Y top	H top
FHNE 604 3G TC	590	510	560	480	40
FHNE 755 4G TC	750	510	560	480	40
FHNE 805 4G TC	790	510	770	490	50
FHNE 805 4G TC FM	790	510	770	490	50

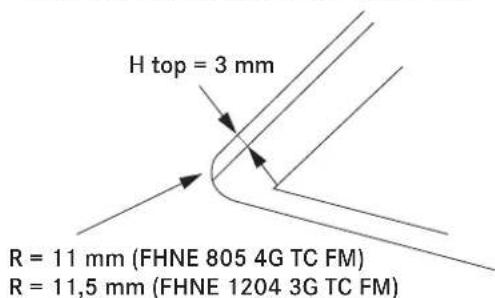

*Flächenbündiger Einbau um das obere Loch			792	512	3
FHNE 1204 3G TC	1090	410	1070	390	50
FHNE 1204 3G TC FM	1090	410	1070	390	50
*Flächenbündiger Einbau um das obere Loch			1093	413	3

* Flächenbündiger Einbau um das obere Loch

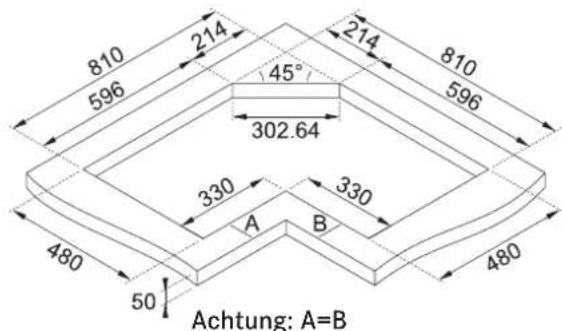

Modell FHNE COR 4 3G TC

• Bringen Sie das Dichtungsband entlang des Ausschnits an, und setzen Sie das Kochfeld in den Ausschnitt ein.
  Befestigen Sie das Gerät mit den Schrauben und Halterungen.
  Entfernen Sie überstehendes Dichtungsband.

Gasanschluss

Stellen Sie sicher, dass das Gerät auf den korrekten Gasbetrieb eingestellt ist, bevor Sie es entsprechend den aktuellen Vorschriften an die Gasleitung anschließen. Andernfalls führen Sie die im Abschnitt „Injektoren austauschen“ beschreibenben Vorgänge aus.

Bei Flüssiggas müssen Druckregler entsprechend den aktuellen Richtlinien verwendet werden.

Für den Gasanschluss gibt es zwei Moglichkeiten:

A. Schlieben Sie das Gaskochfeld mit einem starren Kupferrohr mit 12mm Durchmesser an (3). Um die Dichtigkeit zu gewährleisten, verwenden Sie die mitgelieferte Elastomerdichtung (1).
B. Schlieben Sie das Kochfeld mit einem vollwandigen Stahlschlauch an (2). Um die Dichtigkeit zu gewährleisten, verwenden Sie auch in thisem Fall die mitgelieferte Dichtung (1). Die Maximallange des Schlauchs beträgt 2 Laufmeter.

WICHTIG: Wenn ein Edelstahlschlauch verwendet wird, muss er so installiert werden, dass er keinen beweglichen Einrichtungsteil berührt. Er muss durch einen hindernisfreien Bereich geführt werden, wo er über seine gesamte Länge inspi Ziert werden kann.

Zünden Sie die Brenner nach dem Anschluss an die Gaszufuhr und drehen Sie die Knöppe von der größten auf diekleinste Stellung, um die Flammenstabilität zu prufen.
Den fertigen Anschluss prufen Sie mit Seifenlösung auf Undichtigkeiten.

Für Vereinigtes Königreich, Nordirland und Republik Irland.

Elektrischer Anschluss

FRANKE Kochfelder werden mit einem 3-poligen Netzkabel mit frei en Anschlussklemmen geliefert.

Stellen Sie Folgendes sicher:

Die Kenndaten des elektrischen Versorgungssystems im Haus (Netzspannung, maximale Leistung und Stromstarke) sind mit denen Ihres FRANKE Kochfelds kompatibel.
- Stecker und Steckdose sind gut erreichen und so positioniert, dass keine Strom führenden Teile zugänglich sind, wenn Sie den Stecker einstecken oder entfernen.
- Bei Austausch des Stromkabels wird eine H05RR-F-Schlauchleitung mit 3 × 0,75 ~mm^2 für Gaskochfelder verwendet.
- Die Anschlussklemmen von zwei Geräten sind nicht am gleichen Stecker angeschlossen.
Die Polarität der freien Anschlussklemmen (blau = neutral = (1)/gelb-grün = Erde = (2)/ braun = Strom fuhrend = (3)) muss beachtet werden.

Anpassung an verschiedene Gassorten

WARNING: Warning: Dieser Vorgang muss durch einen qualifizierten Techniker ausgeführrt werden.

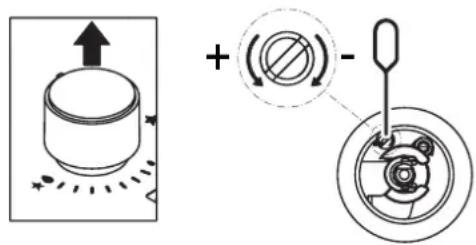

Mindestflammengröbe einstellen

Entfernen Sie den Knopf.
Drehen Sie die Schraube im Uhrzeigersinn, um die Mindestflammengröbe zu reduzieren, und gegen den Uhrzeigersinn, um sie zu erhöhen. Der passende Schraubendreher ist im Lieferumfang enthalten.

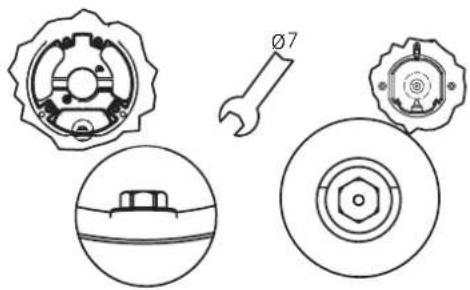

Auswechseln der Dusen

Nicht mitgelieferte Injektoren sind beim Kundendienst anzufordern.

Wichtig: Alle Geräte sind werkseitig für Erdgas (G20) ausgelegt. Wenn auf eine andere Gasart umgestellt werden soll, müssen die Düsen wie folgt ausgewechselt werden:

• Nehmen Sie die Topträger, die Brennerdeckel und die Flammenverteiler ab;
• Schrauben Sie die Düssen heraus, und setzen Sie die mitgelieferten, für den Gasbetrieb geeigneten Düssen ein. Achten Sie darauf, dass die Kennzechnung mit den Angaben in der Tabelle übereinstimmt;
• Setzen Sie die Flammenverteiler, Brennerdeckel und Topfträger wieder auf;

Bei diesen Brennern ist keine Luftregulierung erforderlich.

Zugriff auf das Kochfeld

Um zu den Funktionsteilen im Gehäuse zugelangen, gehen Sie wie folgt vor:

• Nehmen Sie die Topträger, die Brennerdeckel und die Flammenverteiler ab;
• Entfernen Sie die Knöpf, indem Sie diese von ihren Stiften herunterziehen.
• Entfernen Sie die Schrauben, mit denen die Brenner am Kochfeld befestigt sind;
  -Heben Sie das Kochfeld an.

Wichtig: Wenn Sie das Gerät auf eine andere Gassorte umstellen, bringen Sie bitten den entsprichenden Aufkleber (als Zubehör mitgeliefert) auf dem speziellen Platz am Kennschild an. Für den Betrieb mit LPG (G30 oder G31) muss die Stellschraube der Mindestflammengröbe ganz angezogen werden. Diese Geräte werden in der Kat. II 2H3+ geliefert.

BESTIMMUNGSGEMÄSSE VERWENDUNG

ACHTUNG: Dieses Gerät ist nur zum Kochen vorgesehen. Es darf nicht für andere Zwecke, beispielsweise zum Beheizen des Raums, verwendet werden.

Ziehen Sie nicht am Gerät oder Stromkabel, um den Stecker herauszuziehen.
SchlieBen Sie den allgemeinen Gasversorgungshahn, wenn das Kochfeld nicht verwendet wird.

Verbrennungsgefahr!

Berühren Sie Topträger nicht während des Gebrauchs.
Berühren Sie das Gerät nicht mit nassen Körperteilen.

Brenner zunden

Mit den Drehschaltern entzünden Sie die Gasflamme des Kochfelds. Um die Brenner zu zünden, gehen Sie wie folgt vor:

• Drücken und drehen Sie den entsprechenden Drehschalter in die Position Zündung und max. Leistung.
• Halten Sie den Drehschalter 3 - 4 Sekunden lang gedrückt, bis die Funken das aus dem Brenner stromende Gas entzünden und sich das Thermoelement erhitzen kann.

Lassen Sie dann den Drehschalter los und drehen Sieihn gegen den Uhrzeigersinn, um die gewünschte Flammengröbe einzustellen. Soltte die Flamme erlöschen, wiederholen Sie den Vorgang ab Schritt 1.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

○ Absperhahn geschlossen

Zündung und maximale Leistung

Minimale Leistung

Kombibrenner gesamt

Kombibrennerinnen

Das Kochfeld ist für den täglichen Gebrauch gedacht: Gebrauchsspuren wie Kratzer oder sightbarer Materialabrieb von Töpfen oder Kochgeschirr sind normal. Intensiver Gebrauch hinterlässt auch deutlichere Gebrauchsspuren. Dadurch wird die Funktion des Geräts keinesfalls beeinträchtigt. Reklamationen sind daher nicht gerechtfertigt. Die Sicherheit wird immer gewährleistet.

Nutzen Sie das Gerät nicht als Auflagefläche.
Zur Vermeidung von Beschädigungen am Gerät
Schalten Sie im Falle eines thermischen Defekts die Kochplatte aus, und setzen Sie sie vollständig abkühlen.
Stellen Sie kein Geschirr daraufab. Kuhlen Sie unter keinen Umständen mit kaltem Wasser ab.
Klettern Sie nicht auf das Gerät. Das Gerät wird unter Einhaltung der relevanten Sicherheitsnormen und Sicherheitsanforderungen der Gasrichtlinie hergestellt.

Automatisches Sicherheitsventil

These Kochfelder sind mit einer Sicherung ausgestattet: Erlischt die Gasflamme versehentlich, z. B. durch Zugluft, übergekochtte Speisen oder eine vorübergehende Unterbrechung der Gasversorgung, wird die Gaszufuhr automatisch abgeschaltet. Ausgelost wird die Sicherung ca. 30 Sekunden, nach dem die Flamine erloschen ist.

Gebrauch der Brenner

Für einen geringeren Gasverbrauch und eine bessere Kochleistung Töpfe mit einem für die Brenner geeigneten Durchmesser verwenden, so dass die Flamme nicht über den Boden hinausragt (siehe Tabelle unten).

Brenner Topf-/Pfannenboden min.-max. TBC-Ø (empfohlen)
Sparbrenner 80 -140
Normalbrenner 160 - 220
	180 - 220
Schnellbrenner	220 - 240
Schneller Doppelbrenner	220 - 240
Wokbrenner 240 - 260
Kombibrenner 80 - 140 / 260 - 280

Die Verwendung großerer Töpfe als angegeben kann eine starke Überhitzung der Drehschalter und der Oberfläche bewirken und bei längerem Gebrauch ein Vergilben der Abdeckung (wenn aus Edelstahl) verursachen. Franke leht jeder Haftung für Schäden infolge eines solchen Gebrauchs ab (Abb. 1). Stellen Sie eine Pfanne niemals gleichzeitig auf zwei Brenner (Abb. 1).

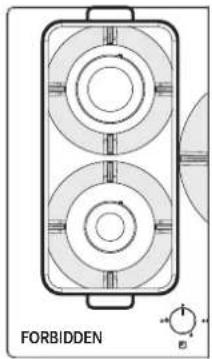

Verwenden Sie niemals zwei Brenner gleichzeitig für dasselbe Kochgeschirr, z. B. eine Kasserolle oder eine Fischpfanne (Abb. 1).
Unsachgemäß Verwendung der Topfträger kann das Kochfeld beschädigen: Stellen Sie die Topfträger nicht auf dem Kopf stehend ab, und schiben Sie sie nicht über das Kochfeld.
Grillplatten aus Gusseisen, heiße Steine sowie Töppe und Pfaffen aus Ton dürfen hochstens 20 Minuten lang verwendet werden. Bei längeren Garzeiten muss der Brenner auf die Mindesteinstellung gestellt werden.
Wärmeverteiler wie Metallgitter oder jegliche anderen Arten werden nicht empfohlen.

ACHTUNG: Der Gebrauch besonderer Pfaffen oder Töppe kann eine leichte, vorübergehende Verformung der Stahlkochoberfläche bewirken. Dies ist normal und beeinträchtige den Gerätebetrieb nicht.

Abb.1

REINIGUNG UND PFLEGE

Verbrennungsgefahr!

Reinigen Sie das Gerät und sein Zubehör nicht, bevor diese ausgekühlt sind.
Verwenden Sie keine brennbaren Flüssigkeiten in der Nane des Gerats.

Vor der Reinigung und Pflege:

Schalten Sie das Gerät aus.

Lebensmittel, die versehentlich auf die Oberfläche bzw. auf die Funktion- oder Dekorelemente des Kochfelds fallen oder sich Dort absetzen, dürfen nicht verzehrt werden.

Gerat reinigen

Reinigen Sie das Kochfeld nach jedem Gebrauch, damit Speisereste nicht festbrennen.

Verwenden Sie zum Entfernen von Speiserückständen einen weichen Lappen oder Schwamm mit Wasser. Wir empfehlen die Verwendung schonender Reinigungsmittel.
Entfernen Siesofar übergelaufene Speisen mit hohemZuckergehalt.
Um Kalkablagerungen zu vermeiden, reiben Sie das Gerät nach der Reinigung mit einem feuchten Tuch stets sorgfältig trocken.
Reinigen Sie Topfräger, Brennerdeckel und Flammenverteiler mit warmer Seifenlösung und trocknen Sie diese anschließend sorgfältig ab. Reinigen Sie sie nicht im Geschirrspüler. Die Gasausläse müssen absolut sauber sein.
Die Topfträger konnen sich im Topfabstellbereich mit der Zeit aufgrund der Hitzeinwirkung verfüllen.

WARTUNG UND REPARATUR

Trennen Sie vor sãmtlichen Wartungsarbeiten das Gerät vom Stromnetz.

Bei Problumen mit der Bedienung wenden Sie sich an den technischen Kundendienst von Franke.

Lassen Sie Wartungsarbeiten an elektrischen Teilen nur vom Hersteller oder vom Kundendienst durchführren. Verwenden Sie nur Originalersatzteile.
Lassen Sie schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen.
- Wenn Sie den Kundendienst benachrichtigen, halten Sieitte folgende Informationen bereit:

• Art der Störung
  Geratemodell (Art./Cod.)
• Seriennummer (S.N.)

These Informationen konnen Sie dem Typenschild in der Broschüre oder unter dem Kochfeld entnehmer.

Wenn das Kochfeld nicht ordnungsgemäß Funktioniert, sollen den Sie vor dem Anruf beim technischen Servicecenter von Franke den Leitfaden zur Störungsbeseitigung heranziehen, um das Problem zu bestimmten:

LEITFADEN ZUR STÖRUNGSBESEITIGUNG
Art des Fehlers: Prüfen Sie Folgendes:
A	Der Brenner zündet nicht oder die Flamme ist nicht beständig.	1 Die Gas- oder Stromversorgung ist nicht ausgeschaltet
		2 Der Gaszufuhrhahn ist nicht offen
		3 Die nachfüllbare Gasflasche (Flüssiggas) ist nicht leer
		4 Die Brenneröffnungen sind nicht verstopft
		5 Das Steckerende ist nicht schmutzig
		6 Es wurden nicht alle Brennerteile richtig positioniert
		7 Es gibt keine Zugluft in der Höhe des Kochfelds
		8 Der Knopf wurde beim Zünden des Brenners nicht lang genug gedrückt, um die Schutzvorrichtung zu aktivieren (siehe Seite 23 „Bestimmungsgemäß Verwendung")
		9 Die Brenneröffnungen sind in der Höhe des Thermoelements nicht verstopft
		10 Die kleiste Gaseinstellung ist nicht korrekt
B	Das Kochgeschirr (Töppe, Pfannen, Kessel) ist nicht stabil	11 Der Boden des Behälters ist nicht perfektebin
		12 Der Behälter befindet sich nicht mittig auf dem Brenner
		13 Die Topträger wurden nicht ausgetauscht oder falsch positioniert

Wenn der Fehler nach den oben genannten Prüfungen weiterhin auftritt, wenden Sie sich an das nachstgelegene technische Servicecenter von Franke.

ENTSORGUNG

Verpackung

Samtliche Verpackungsmaterialien (Pappe, Plastikfolie (PE) und Polystyrol (EPS)) sind gekennzeichnet und sollenen möglichst für Recyclingzwecke gesammelt und umweltgerecht entsorgt werden.

Trennung vom Netz

Trennen Sie das Gerät vom Stromnetz. Bei einem Festanschluss muss dies von einer Elektrofachkraft durchgeführt werden.

Entsorgung

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf.

Entsorgen Sie ausrangiertes Gerät über die speziellen Sammelstellen für elektrische und elektronische Geräte.

Gemäß Richtlinie 2012/19/EU zur Beschänkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie Entsorgung von Altgeräten. Die sachgemäß getrennte Sammlung von Altgeräten für eine anschließende Wiederverwendung, Aufbereitung und umweltfreundliche Entsorgung dient der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie erleichtert das Recycling der bei der Geräteherstellung eingesetzten Materialien.

KUNDENDIENST

Die Kontaktadresse für Ihr Land finden Sie auf der Rückseite oder auf unserer Website www.franke.com.

SOMMAIRE

i 15 i 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

jai jai

a

aallll 1

oiydi yjgbaoljai jia jao

1i jie 100000000000000000000000000000000000000000000000000000000

aiaaii iiaaiie

JLLI 1

jaii jiai iiaaiiaaiiaaiiaai

aill jll bll
