Typ produktu	Vestavná plynová varná deska
Značka	Franke
Model	FHNE 805 4G TC
Kategorie	Plynová varná deska
Typ instalace	Vestavná, třída 3, typ Y
Rozměry zařízení (Š x H x V)	790 x 510 x 50 mm
Rozměry výřezu (Š x H)	770 x 490 mm
Čistá hmotnost	12,6 kg
Elektrické napájení	220-240 V ~ 50/60 Hz, 0,6 A
Typ plynu	G20 (zemní plyn) / G30 (butan) / G31 (propan) – Kat. II 2H3+
Tlak plynu	20 mbar (G20) / 28-30 mbar (G30) / 37 mbar (G31)
Celkový instalovaný výkon	11,8 kW (plyn) – 860 g/h (G30/G31)
Počet hořáků	5
Konfigurace hořáků	1 pomocný, 1 polorychlý, 2 rychlé, 1 dvojitá koruna
Zapalování	Integrované zapalování jiskrou (otočný knoflík)
Bezpečnostní zařízení	Bezpečnostní termočlánek (automatické uzavření plynu při zhasnutí plamene)
Materiál povrchu	Nerezová ocel
Čištění	Měkká houba s mýdlovou vodou – nepoužívejte parní čistič ani abrazivní prostředky
Připojení plynu	Pevná měděná přípojka 12 mm nebo flexibilní nerezová hadice, dodáváno elastomerové těsnění
Elektrické připojení	Kabel 3 vodiče (H05RR-F 3x0,75 mm²)

Často kladené otázky - FHNE 805 4G TC FRANKE

Jak zapálit hořák na varné desce Franke FHNE 805 4G TC?

Stiskněte a otočte příslušným knoflíkem do polohy zapalování (maximum). Držte stisknuté 3 až 4 sekundy, aby se termočlánek zahřál, pak uvolněte a nastavte plamen.

Mohu převést varnou desku ze zemního plynu na LPG?

Ano, je třeba vyměnit trysky za trysky pro LPG (dodávané jako příslušenství) a zcela zašroubovat šroub pro nastavení minimálního plamene. Tento úkon musí provést kvalifikovaný technik.

Jaké průměry hrnců jsou doporučeny pro jednotlivé hořáky?

Pomocný: 80-140 mm; Polorychlý: 160-220 mm; Rychlý: 220-240 mm; Dvojitá koruna: 240-260 mm. Používejte vhodné hrnce, aby nedošlo k přehřátí.

Co dělat, když hořák nezapálí nebo nezůstane hořet?

Zkontrolujte, zda je otevřen přívod plynu a elektřiny, zda nejsou ucpané otvory hořáku, zda je termočlánek čistý a zda byl knoflík držen dostatečně dlouho (3-4 sekundy). Podívejte se do návodu na odstraňování problémů.

Jak čistit hořáky a rošty?

Čistěte rošty, krytky a difuzory v teplé mýdlové vodě měkkou houbou. Nemyjte je v myčce nádobí. Ujistěte se, že výstupní otvory plynu jsou dokonale čisté.

Jaká je minimální vzdálenost mezi varnou deskou a digestoří nebo skříňkou?

Minimální vzdálenost od boční stěny: 150 mm, zadní stěny: 50 mm a nad deskou (skříňka): 700 mm. Pokud je instalována digestoř, dodržujte pokyny digestoře.

Je varná deska vybavena bezpečnostním prvkem pro případ zhasnutí plamene?

Ano, bezpečnostní termočlánek automaticky uzavře přívod plynu, pokud plamen náhodně zhasne (přibližně 30 sekund po zhasnutí).

Jaké typy plynu jsou kompatibilní s tímto modelem?

Model FHNE 805 4G TC je kompatibilní se zemním plynem G20 (20 mbar) a LPG G30/G31 (28-30/37 mbar). Je dodáván v kategorii II 2H3+.

Jak nastavit minimální plamen na hořáku?

Sejměte knoflík, poté otáčejte nastavovacím šroubem (přiloženým šroubovákem): ve směru hodinových ručiček pro snížení, proti směru pro zvýšení. Provádějte toto nastavení pro každý hořák zvlášť.

Kde najít sériové číslo a kód modelu pro poprodejní servis?

Nacházejí se na výrobním štítku umístěném pod varnou deskou nebo v dodané brožuře. Poznamenejte si Art./Cod. a N.S. před kontaktováním servisu Franke.

NÁVOD K OBSLUZE FHNE 805 4G TC FRANKE

CS Montážní a servisní návod Plynová varná deska

SK Návod na inštaláciu a používanie

RU Руководство по установке и обслуживанию

Plynová varná plocha

Газовая варочная поверхность

Газовая варочная поверхность

Gazlı ocak

OBSAH

O tomto návodu 4

Bezpečnostní informace 4

Technické údaje 6

Instalace 7

Bezpečnostní informace 88

Technické údaje 90

Montáž

91

Postup montáže 92

Určený účel 95

Čištění a péče 96

Čištění spotřebiče 96

Údržba a opravy 97

Likvidace

98

Obalový materiál 98

Odpojení

98

Zákaznický servis 98

O TOMTO NÁVODU

Tento návod pro uživatele je určen pro několik modelů daného zařízení. Proto se může stát, že některé z popisovaných vlastností a funkcí nejsou pro váš konkrétní model k dispozici.

Vysvětlující fotografie a obrázky popsané v různých oddílech jsou k dispozici na konci návodu.

• Před použitím zařízení si pozorně přečtěte návod pro uživatele. Návod pro uživatele uschovejte. ▶ Zařízení popisované v tomto návodu pro uživatele používejte pouze k určenému účelu.

Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Symbol Význam

Výstražný symbol. Výstraha před nebezpečím poranění.

Úkony v bezpečnostních a výstražných upozorněních, jejichž účelem je předejít poranění nebo škodě.

Krok úkonu. Určuje úkon, který se má provést.

BEZPEČNOSTNÍ INFORMACE

V tomto manuálu a na vašem spotřebiči uvádíme mnoho důležitých bezpečnostních sdělení. Vždy si je přečtěte a dodržte všechny bezpečnostní pokyny. Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Tento spotřebič nesmějí používat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi či bez patřičných zkušeností a znalostí, pokud na ně nedohlížejí osoby odpovědné za jejich bezpečnost nebo jim nedávají příslušné pokyny k bezpečnému používání spotřebiče, a pokud si tyto osoby a děti nejsou vědomi možného nebezpečí. Děti by si neměly se spotřebičem hrát. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

Nebezpečí zranění!

Toto zařízení není hračka. Děti a zvířata udržujte v bezpečné vzdálenosti od spotřebiče a obalového materiálu, např. plastových fólií

a polystyrenu, který může být zdrojem nebezpečí. Zlikvidujte jej náležitým způsobem.

Nenechávejte děti bez dozoru v blízkosti zařízení.

Nedovolte dětem hrát si se zařízením.

! Nebezpečí popálení! Spotřebič se během používání zahřívá. Nedotýkejte se varné desky.

UPOZORNĚNÍ: Přístupné části mohou být během používání horké. Udržujte malé děti mimo dosah spotřebiče. Děti mladší 8 let by se neměly ke spotřebiči přibližovat, pokud nejsou pod dohledem.

Ujistěte se, že typ a přívod plynu jsou kompatibilní s parametry spotřebiče. Varná deska byla vyvinuta výhradně pro neprofesionální použití v domácnosti. Typ plynu, pro který je tento spotřebič určen, je uveden na typovém štítku na spodní straně desky. Před montáží se ujistěte, zda podmínky místních rozvodových sítí (druh plynu a jeho tlak) jsou kompatibilní s nastavením spotřebiče.

Tento spotřebič není připojen k zařízení pro odtah spalin. Musí být instalován a připojen v souladu s platnými předpisy pro instalaci. Zvláštní pozornost je potřeba věnovat požadavkům na větrání. Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo na typovém štítku). Zvláštní pozornost věnujte předpisům o ventilaci. Po použití vypněte varnou desku pomocí jejích ovládacích prvků. Pokud má spotřebič víko, před jeho zavřením se ujistěte, zda jsou hořáky studené.

! Nebezpečí úrazu elektrickým proudem při vniknutí tekutiny!

Zařízení obsahuje elektrické součásti.

Zajistěte, aby dovnitř zařízení nevnikla žádná tekutina. K čištění zařízení nepoužívejte stlačenou páru. V případě, že plamen hořáku náhodně vyhasne, ovladačem hořák vypněte a po dobu alespoň 1 minuty se ho nepokoušejte znovu zapalovat. Zařízení nesmí být v provozu déle než 15 sekund. Pokud po 15 sekundách nedojde k zažehnutí hořáku, přestaňte zařízení používat a otevřete dvířka skříňky a/nebo před dalším pokusem o zapálení hořáku vyčkejte alespoň 1 minutu. Ujistěte se, že zařízení je nainstalováno tak, aby bylo možné odpojit jej od zdroje napájení se vzdáleností kontaktů (3 mm), které zajistí úplné odpojení v podmínkách přepětí - kategorie III. Zajistěte, aby byl spotřebič připojen k uzemňovací soustavě v souladu s platnými předpisy.

UPOZORNĚNÍ: Používání plynového kuchyňského spotřebiče vede k tvorbě tepla, vlhkosti a spalin v místnosti, v níž je instalován.

Zajistěte, aby byla kuchyně dobře větraná, zejména když je spotřebič používán: ponechte otevřené přirozené větrací otvory nebo nainstalujte mechanické ventilační zařízení (mechanickou digestoř). Spotřebič neprovozujte s vnějším časovým spínačem nebo samostatným systémem pro vzdálené ovládání.

UPOZORNĚNÍ: Na průběh vaření je potřeba dohlížet. Krátkodobé vaření vyžaduje nepřetržitý dozor.

Nepoužívejte parní čističe ani přímé proudy vody. Nikdy nepoužívejte houby na drhnutí, drátěnky, kyselinu solnou ani jiné produkty, které by mohly poškrábat povrch nebo na něm zanechat stopy. Nikdy nepoužívejte ostré předměty, protože by mohly poškodit těsnění mezi lištou a pracovní deskou. Zajistěte, aby zóny s výstupem plynu byly naprosto čisté. Tyto pokyny platí pouze tehdy, pokud je na přístroji symbol dané země. Pokud symbol na spotřebiči není, je potřeba konzultovat technické pokyny, které by měly poskytnout potřebné instrukce týkající se úpravy zařízení pro podmínky použití v dané zemi.

! Nebezpečí požáru!

Neskladujte předměty na varném povrchu.

VÝSTRAHA: Příprava pokrmů s tukem nebo olejem na varné desce bez dozoru nebo v automatickém režimu může být nebezpečná a vést ke vzniku požáru. Horký olej snadno vzplane.

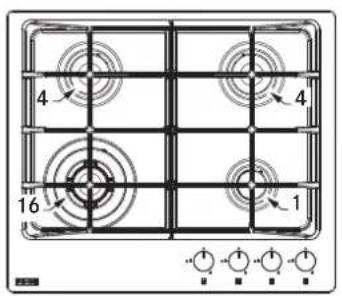

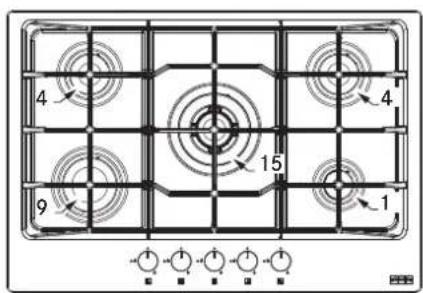

TECHNICKÉ ÚDAJE

FHNE 604 3G TC

FHNE7554GTC

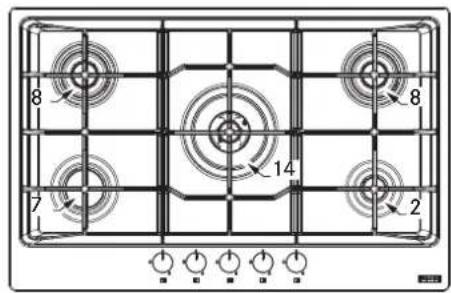

FHNE8054GTC

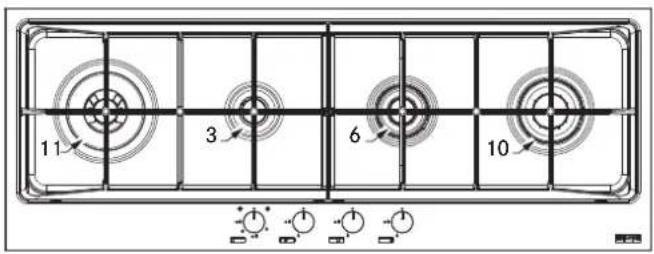

FHNE 12043GTC

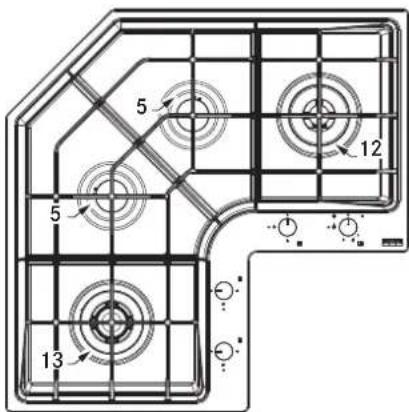

FHNE COR4 3G TC

Poloha Horák Jmenovitý prùtok G20		Trysky G20 20 mbar	Jmenovitý prùtok G30	Jmenovitý prùtok G31	Trysky G30 / G31 28-30/37 mbar	Jmenovitý výkon (kW)	Snizéný výkon (kW)
16	TC	0,343	1,28	262	262	0,96	3,60
15	TC	0,362	1,33	277	277	0,97	3,80
14	TC	0,362	1,41	277	277	0,98	3,80
13	TC	0,362	1,33	277	277	0,97	3,80
12	DUAL INT	0,105	0,75	80	80	0,46	1,10
	DUAL TOT	0,476	0,75+1,47	364	364	0,46+0,95	5,00
11	DUAL INT	0,076	0,71	58	58	0,46	0,80
	DUAL TOT	0,381	0,71+0,95	291	291	0,46+0,65	4,00
10	R DC	0,286	1,28	218	218	0,88	3,00
9	R	0,286	1,15	218	218	0,85	3,00
8	SR DC	0,238	1,18	182	182	0,80	2,50
7	SR	0,191	1,03	146	146	0,69	2,00
6	SR DC	0,238	1,18	182	182	0,80	2,50
5	SR	0,167	0,97	127	127	0,65	1,75
4	SR	0,167	0,97	127	127	0,65	1,75
3	AUX	0,095	0,77	73	73	0,50	1,00
Poloha Horák Jmenovitý prútok G20		Trysky G20 20 mbar	Jmenovitý prútok G30	Jmenovitý prútok G31	Trysky G30 / G31 28-30/37 mbar	Jmenovitý výkon (kW)	Snižený výkon (kW)
2	AUX	0,095	0,78	73	73	0,50	1,00
1	AUX	0,095	0,72	73	73	0,50	1,00
Tlak (mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Typ plynu		Zemné plyn G20		GPL Butan G30 Propan G31		Kat. II 2H3+.

KONFIGURACE MODELÜ
MOD.	Č. AUX	Č. SR	Č. SR DC	Č. R DC	Č. DUAL	Č. TC	N hoáky	Zdroj tepla	Celkový jme-novitý prútok -G30 / G31 (g/h)	Celkový pro vzduch pro splováni (m³/h)	Potřebné pro vzduch pro tepelný vykon (kW)	Celkový instalovaný jmenovitý vykon GPL (kW)	Čistá - hrubá hmotnost (kg)
FHNE 604 3G TC	1	2				1	4	Plyn	0,77	589	16,2	8,1	8,1	10-11,5
FHNE 755 4G TC	1	2		1		1	5	Plyn	1 075	822	23	11,3	11,3	14,2-15,8
FHNE 805 4G TC (FM)	1	1	2			1	5	Plyn	1 124	860	24	11,8	11,8	12,6-14
FHNE 1204 3G TC (FM)	1		1		1	1		Plyn	1	764	21,6	10,5	10,5	21,9-24,3
FHNE COR 4 3G TC	2				1	1	4	Plyn	1,17	895	24,6	12,3	12,3	20-24
DC = Double Crown (dvojitá koruna); SR-Semi-Rapid (polorychlý); R = Rapid (rychlý); AUX = Auxiliary (pomocný); C = Cast Iron (litina); E = Enameled (smalt). Napěti = 220-240 V; Frekvence = 50-60 Hz; Vykon/Proud = 0,6 W

MONTÁŽ

Instalaci a elektrické/plynové připojení smí provádět pouze odborný a oprávněný

disponující personál. Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo škody na věcech v důsledku nedodržení těchto ustanovení. Plynová přípojka musí vyhovovat předpisům dané země, které byly platné v okamžiku montáže.

Ujistěte se, zda je zařízení zapojeno přímo do síťové zásuvky. K připojení zařízení nepoužívejte žádné adaptéry, rozdvojky ani prodlužovací kabely.

Požadavky na skříňku

Tento návod se vztahuje na vestavnou plynovou varnou desku třídy 3 s elektrickou částí typu Y.

Plynové potrubí nesmí v prostoru pod varnou deskou přijít do styku se žádnou stranou trouby.

Součásti vestavěných jednotek (plastové materiály a dýhované dřevo) musí být sestaveny pomocí teplovzdorného lepidla (min. 100 °C). Nevhodné materiály a lepidla mohou způsobit zkroucení a odlepení.

Větrání místnosti musí probíhat v souladu s místními předpisy.

Kuchyňský díl musí poskytovat dostatek místa pro elektrické zapojení spotřebiče.

Důležité: Tato zařízení jsou typu Y ve smyslu stupně ochrany před nebezpečím požáru. Minimální vzdálenost od okraje spotřebiče je stanovena na 150 mm pro boční stěnu, 50 mm pro zadní stěnu a 700 mm pro veškeré skříňky umístěné nad ním. Doporučuje se vestavět spotřebič do pracovní desky o síle 40 mm. V případě odlišných rozměrů musí technik provést eventuální úpravy.

Poznámka: Je-li nad varnou deskou nainstalovaná digestoř, je třeba dodržet vzdálenost, která je uvedena v montážních pokynech pro digestoř.

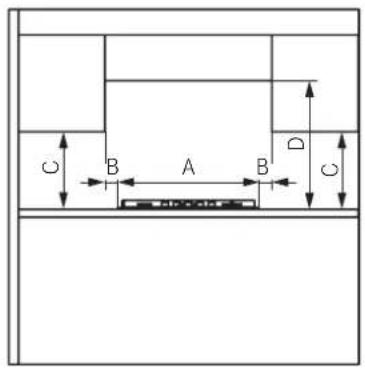

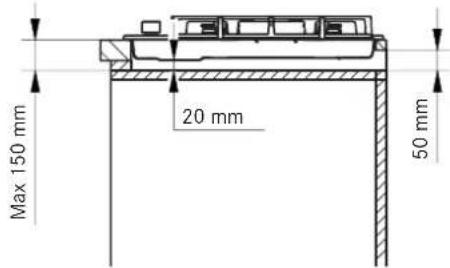

MINIMÁLNI ROZMÉRY (MM)
A = 590/750/790/1090/	B = 50

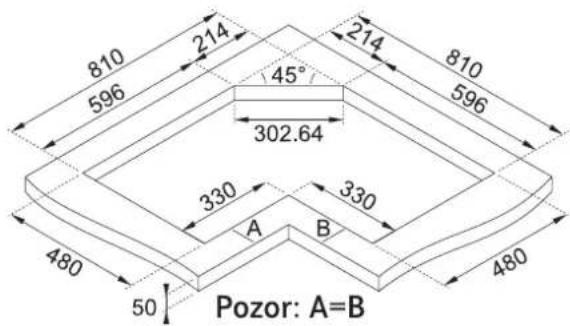

(Diagonálni COR TBC)
C = 400 D = 700

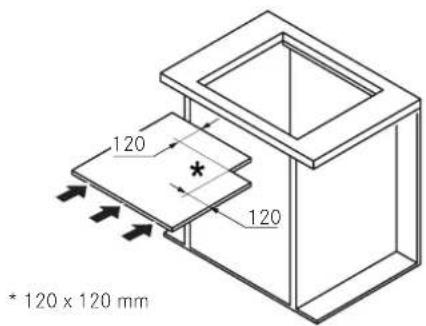

Pokud není spotřebič namontován nad troubou: sestavte oddělovací přepážku.

Postup montáže

Ujistěte se, zda spotřebič vyhovuje typu používaného plynu, a teprve potom ho připojte k přívodu plynu v souladu s platnými předpisy. V opačném případě proveďte kroky popsané v odstavci „Výměna vstřikovačů“. V případě kapalného plynu použijte redukční ventily vyhovující platným předpisům.

Připojení k přívodu plynu lze provést dvěma způsoby:

A. Připojte plynovou varnou desku pomocí pevné měděné trubky o průměru 12 mm (3). K řádnému utěsnění použijte elastomerní ploché těsnění, které se dodává jako příslušenství (1). B. Připojte plynovou varnou desku pomocí ohebné ocelové hadice (2). Také v tomto případě použijte k řádnému utěsnění elastomerní ploché těsnění, které se dodává jako příslušenství (1). Maximální délka hadice je 2 metry.

Důležité: V případě použití hadice z nerezavějící oceli musí být hadice nainstalována tak, aby se nedotýkala žádné pohyblivé části nábytku. Musí procházet prostorem bez překážek, ve kterém ji lze kontrolovat po celé její délce.

Abyste zkontrolovali stabilitu plamene, po připojení k přívodu plynu zapalte hořáky a otočte knoflíky z polohy maxima do polohy minima. Až dokončíte připojení, zkontrolujte těsnost pomocí mýdlové vody.

Pro Spojené království, Severní Irsko a Irskou republiku.

Elektrické zapojení

Varná deska FRANKE se dodává s třížilovým kabelem s volnými svorkami.

Zajistěte následující podmínky: -Parametry síťového napájení v domě (napětí, maximální příkon a proud) jsou kompatibilní s parametry varné desky FRANKE.

• Síťová zástrčka a zásuvka jsou snadno dosažitelné a jsou umístěné tak, aby při zasunování nebo vytahování zástrčky nebyla přístupná žádná část pod napětím.
• Pro všechny plynové varné desky se při výměně napájecího kabelu používá 3 x 0,75 mm² kabel typu H05RR-F. Vedení síťové zástrčky nejsou připojeny svorky do spotřebiče.
• Dodržuje se polarita volných svorek (modrá = nulový vodič = (1) / Žlutozelená = zem = (2) / hnědá = fáze = (3)).

Přizpůsobení na různé druhy plynu

VAROVÁNÍ: Tento technický zákrok musí provést kvalifikovaný technik.

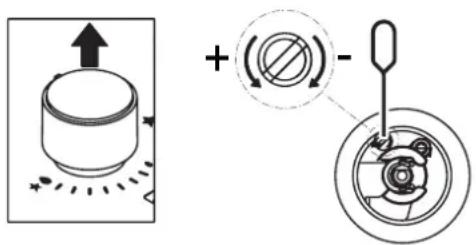

Seřízení minimálního plamene

Odstraňte regulátor. Nastavte minimální plamen; otáčením stavěcího šroubu doprava se plamen zmenšuje a otáčením doleva se zvětšuje. Šroubovák na seřizování je dodáván společně s příslušenstvím.

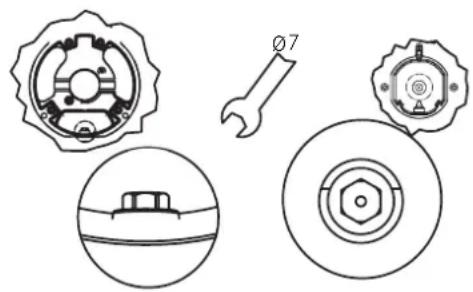

Výměna trysek

Nedodané vstřikovače je třeba si vyžádat na oddělení služeb pro zákazníky.

Důležité: všechny spotřebiče jsou z výroby nastaveny na zemní plyn (G20). Pokud se má používat jiný typ plynu, vyměňte trysky podle tohoto postupu:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odšroubujte trysky a vyměňte je za dodaný typ, který je vhodný pro váš přívod plynu; ujistěte se, zda značení odpovídá údajům v tabulce;
• Namontujte rozdělovače plamene, víčka hořáků a rošty zpět na místo;

Tyto hořáky nevyžadují seřizování.

Zpřístupnění varné desky

Chcete-li zpřístupnit desku s funkčními částmi, postupujte takto:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odstraňte otočné ovladače tak, že je stáhnete z kolíků;
• Odstraňte šrouby, které drží hořáky na varné desce; - Zvedněte varnou desku.

Důležité: Při přizpůsobování spotřebiče na jiný typ plynu umístěte odpovídající nálepku (dodává se jako příslušenství) do zvláštního prostoru vymezeného na typovém štítku. V případě provozu se zkapalněným plynem (G30 nebo G31) je nutné úplně zašroubovat stavěcí šroub na seřizování minimálního plamene. Tyto spotřebiče se dodávají v provedení kat. II 2H3+.

URČENÍ ÚČEL

UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí být používán k jiným účelům, jako je například vytápění místnosti.

Při odpojování od zásuvky netahejte za spotřebič ani za napájecí kabel. Když se varná deska nepoužívá, zavřete hlavní přívod plynu.

Nebezpečí popálení!

Během používání se nedotýkejte roštů.

Spotřebiče se nedotýkejte mokrými částmi těla.

Zapalování hořáků

Varná deska se zapaluje otočnými ovladači. Chcete-li zapálit hořáky, postupujte takto:

• Stiskněte požadovaný otočný ovladač a otočte ho do polohy zapalování a maximálního výkonu.
• Držte otočný ovladač stisknutý po dobu 3-4 sekund, aby jiskra zapálila plyn vycházející z hořáku a aby se zahřál termočlánek.

Potom otočný ovladač uvolněte a otáčením doleva nastavte plamen podle potřeby. Pokud plamen nezůstane hořet, opakujte postup od kroku 1.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

● Ventil uzavřen

Zapalování a maximální výkon

Minimální výkon

Duální celkem

Duální vnitřní

Varná deska je předmětem každodenního používání; známky používání jako škrábance nebo viditelný oděr materiálu od hrnců nebo kuchyňského náčiní jsou běžným jevem. Intenzivní používání má za následek patrnější známky používání. V takových případech spotřebič nadále bezvadně funguje a stížnosti jsou neopodstatněné. Vždy je zaručena bezpečnost.

▷ Nepoužívejte spotřebič jako podstavec.

Aby nedošlo k poškození spotřebiče

V případě poruchy ohřevu varnou desku vypněte a nechte ji úplně vychladnout. ▷ Nepokládejte na ni žádné nádoby. Za žádných okolností ji neochlazujte vodou. Neopírejte se o spotřebič.

Spotřebič je vyroben v souladu s příslušnou platnou bezpečnostní normou a bezpečnostními požadavky směrnice o plynu.

Automatický pojistný ventil

Tyto varné desky mají pojistné zařízení, které automaticky uzavře průtok plynu v případě neúmyslného zhasnutí plamene v důsledku průvanu, překypění hrnce nebo dočasného přerušení přívodu plynu. Toto zařízení se aktivuje cca 30 sekund po zhasnutí plamene.

Používání hořáků

V zájmu nižší spotřeby plynu a lepší účinnosti používejte hrnce, jejichž šířka odpovídá velikosti hořáku, a ujistěte se, zda plamen nesahá za okraje (řiďte se níže uvedenou tabulkou).

Hořák Dno pánve min-max. TBC Ø(doporučeno)
Pomocný 80 -140
Polorychlý 160 - 220
Polorychlá dvojitákorunka	180 - 220
Rychlý	220 - 240
Rychlá dvojitákorunka	220 - 240
Trojkorunka 240 - 260
Duálné 80 - 140 / 260 - 280

Používání hrnců s většími než uvedenými rozměry může vést k nadměrnému přehřívání otočných ovladačů i vrchní desky a v případě delšího používání k zežloutnutí krytu (pokud je z nerezové oceli). Společnost Franke odmítá odpovědnost za škody způsobené takovým používáním (Obr. 1).

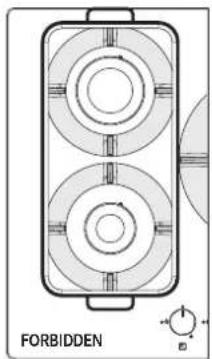

Neumisťujte jednu nádobu na dva hořáky (Obr. 1). Nepoužívejte zároveň dva hořáky pro ohřev jedné nádoby, například rendlíku nebo pánve na ryby (Obr. 1). Nesprávné používání mřížek může varnou desku poškodit: neumisťujte mřížky vzhůru nohama ani s nimi nepohybujte přes varnou desku. Litinové pánve, nádobí Ollar Stone, terakotové hrnce a pánve nepoužívejte déle než 20 minut. V případě delšího vaření nastavte hořák na minimum. Tepelné difuzory, jako je kovová síť nebo jiné typy, se nedoporučují.

UPOZORNĚNÍ: Použití určitého typu pánví nebo hrnců může dočasně způsobit lehkou deformaci ocelového varného povrchu. Jedná se o běžný jev, který nemá vliv na fungování spotřebiče.

Obr. 1

ČIŠTĚNÍ A PÉČE

Nebezpečí popálení!

Spotřebič ani jeho příslušenství nečistěte, dokud nechladne. V blízkosti spotřebiče nepoužívejte hořlavé tekutiny.

Před zahájením jakéhokoli čištění a péče: Vypněte spotřebič.

Potraviny, které nedopatřením spadnou na povrch funkčních nebo ozdobných částí varné desky nebo na nich ulpí, nesmí být konzumovány.

Čištění spotřebiče

Čistěte varnou desku po každém použití, aby se předešlo připálení zbytků jídla. K čištění zbytků pokrmů použijte měkký hadřík nebo navlhčenou houbičku. Doporučujeme používat ochranné čisticí prostředky.

Pokud se na varnou desku dostanou potraviny s vysokým obsahem cukru, ihned je odstraňte. - Po otření vlhkou látkou spotřebič vždy důkladně vysušte, aby se zabránilo vzniku skvrn vodního kamene.

Rošty, víčka hořáků a rozdělovače plamene čistěte horkou mýdlovou vodou a nezapomeňte je pečlivě vysušit. Nečistěte je v myčce nádobí. Ujistěte se, zda jsou zóny s výstupem plynu naprosto čisté. - Přirozená barva roštů v části, kde se stýkají s hrnci, se může v důsledku působení tepla časem změnit.

ÚDRŽBA A OPRAVY

Před prováděním jakékoli operace údržby spotřebič odpojte od hlavního zdroje napájení.

V případě jakýchkoli provozních problémů se obraťte na servisní středisko společnosti Franke.

Zajistěte, aby údržbu elektrických součástí prováděl pouze výrobce nebo zákaznický servis. Používejte pouze originální náhradní díly. Zajistěte, aby výměnu poškozených kabelů prováděl pouze výrobce nebo zákaznický servis.

▷ Při kontaktování zákaznického servisu uveďte následující informace:

• typ závady
• model spotřebiče (Art. / Cod.)
• sériové číslo (S.N.)

Tyto informace jsou uvedeny na typovém štítku, v příručce nebo pod varnou deskou.

Pokud varná deska nepracuje správně, podívejte se před kontaktováním Centra technických služeb Franke nejprve do Průvodce řešením problémů, abyste zjistili, v čem může být problém:

		PRÜVODCE REŠENÍM PROBLEMÜ
Typ závady Zkontrolujte, zda:
A	Hořák se nezapálí, nezústane hořet nebo je plamen nestálý	1 Plyn nebo prživod elektrény není vypnutý
		2 Kohoutek pro prživod plynu není otevřený
		3 Není plinitelná plymová láhev (kapalný plyn) prázdná
		4 Nejsou otvory hořák ucpané
		5 Není koncovka prípojky špinavá
		6 Věchny současti hořák nejsou správně umistěny
		7 Není v blízkosti varné desky průvan
		8 Prínapalování hořák nebl knoflík podržen stisknutý dostatečné dlouho na to, aby došlo k aktivaci ochranného zařizení (viz str. 95 „Urcený účel“)
		9 Nejsou otvory hořák u termočlántyu ucpané
		10 Nastavení plynu na minimum není správné
B	Nádoby (hrnce, pánve, konvice) nejsou stabilní	11 Dno nádoby není dokonale ploché
		12 Nádoba není umistěna uprostřed hořák
		13 Nebyly zaměněny nebo nasprávně umistěny mřižky

Pokud závada po výše uvedených kontrolách stále přetrvává, obraťte se na nejbližší Centrum technických služeb Franke.

LIKVIDACE

Obalový materiál

Veškerý obalový materiál (karton, plastová fólie (PE) a polystyren (EPS)) je náležitě označen a měl by se pokud možno předat k recyklaci a ekologicky zlikvidovat.

Odpojení

Tento symbol na produktu nebo obalu znamená, že se zařízení nesmí vyhazovat do domovního odpadu.

▷ Zařízení určené k vyřazení zlikvidujte prostřednictvím specializované sběrny odpadních elektrických a elektronických zařízení. Zařízení je v souladu se směrnicí 2012/19/EU týkající se omezování používání nebezpečných látek v elektrických a elektronických spotřebičích a likvidace odpadu. Náležité tříděný odpad zahrnující vyřazený spotřebič za účelem následné recyklace, zpracování a ekologické likvidace pomáhá předcházet potenciálně nepříznivým dopadům na životní prostředí a lidské zdraví a usnadňuje recyklaci materiálů použitých v konstrukci spotřebiče.

ZÁKAZNICKÝ SERVIS

Kontaktní adresu pro vaši zemi najdete na zadní straně nebo na našich webových stránkách www.franke.com.

SPIS TRESCI

Všechny bezpečnostní zprávy si vždy přečtěte a dodržujte je.

Společnost Franke si vyhrazuje právo na úpravy produktu bez předchozího upozornění.

UPOZORNĚNÍ: Při použití plynového spotřebiče na vaření vzniká v místnosti, kde je nainstalovaný, teplo, vlhko a spaliny.

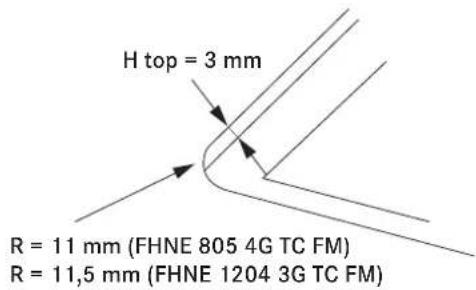

• Zapuštěná montáž okolo hořákového otvoru

Model FHNE COR 4 3G TC

• Naneste těsnicí proužek okolo otvoru a umístěte varnou desku. Připevněte spotřebič šrouby a držáky. Odstraňte jakýkoli přebytečný těsnicí proužek.

Připojení k přívodu plynu

Pro Spojené království, Severní Irsko a Irskou republiku.

Elektrické připojení

Varná deska FRANKE se dodává s 3-žilovým napájecím kabelem s volnými koncovkami.

Zajistěte následující:

Odstraňte gombík. Minimální plamen upravíte otočením šroubku: ve směru hodinových ručiček se zmenší a v protisměru se zvětší. Nastavovací šroubovák se dodává s příslušenstvím.

Výměna vstřikovačů

Nedodané vstřikovače si třeba vyžádat od služby zákazníkům.

Důležité: Všechny spotřebiče jsou ve výrobě nastaveny na zemní plyn (G20). Pokud se má použít jiný druh plynu, vyměňte vstřikovače následujícím způsobem:

Varná deska se zapaluje ovládacími gombíky. Hořák zapalte následovně:

• Stlačte požadovaný otočný gombík a otočte ho na maximum. Držte ho do zapálení plamene.
• Držte gombík stlačený 3 - 4 sekundy, aby jiskry mohly zapálit plyn vycházející z hořáku a umožnily zahřátí termočlánku.

Potom gombík pusťte a otáčejte s ním proti směru hodinových ručiček, abyste nastavili požadovanou úroveň plamene. Pokud plamen nezůstane hořet, zopakujte postup od kroku 1.

FHNE 604 3G TC, FHNE 755 4G TC, FHNE 805 4G TC, FHNE 805 4G TC FM, FHNE COR4 3G TC

FHNE 1204 3G TC, FHNE 1204 3G TC FM

zavřený kohout

Automatický pojistný ventil

Nečistěte spotřebič a jeho příslušenství, dokud nevychladnou. Nepoužívejte hořlavé kapaliny v blízkosti spotřebiče.

Před prováděním jakéhokoli čištění nebo údržby: Vypněte spotřebič.

Mřížky, hlavice hořáků a rozptylovače plamene čistěte teplou mýdlovou vodou a pečlivě je vytřete. Neumývejte v myčce nádobí. Zajistěte, aby plynové výstupní zóny byly dokonale čisté. - Přirozená barva podložek na hrnce v úseku na položení hrnců se může postupem času změnit v důsledku působení tepla.

ÚDRŽBA A OPRAVY
