ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EWAQ-GZXR DAIKIN

Α – Β Τυπικό ψυκτικό κύκλωμα – Ο αριθμός των συμπιεστών και το νερό εισόδου και εξόδου είναι ενδεικτικά. Παρακαλώ ανατρέξτε στα διαγράμματα διαστάσεων του μηχανήματος για τις ακρίβείς συνδέσεις νερού.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΤΑ ΑΓΓΛΙΚΑ

Αυτό το εγχειρίδιο απτοτελεί ένα σημαντικό έγωραφο για το εξειδίκευμένο προσωπτικό υπτοστήριξης, ωστόσο δεν μπορεί σε καμιά περίπτωση να αντικαπαστήσει το Ίδιο το προσωπτικό

Σας ευχαριστούμε για την αγορά αυτού του chiller

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΚΑΙ ΠΡΙΝ ΘΕΣΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΗ ΜΟΝΑΔΑ' ΜΙΑ ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΙΚΕΣ ΔΟΝΗΣΕΙΣ, ΒΡΑΧΥΚΥΚΛΩΜΑ, ΔΙΑΡΡΟΕΣ, ΦΩΤΙΑ Η ΑΛΛΕΣ ΖΗΜΙΕΣ ΣΤΗ ΣΥΣΚΕΥΗ Η ΤΡΑΥΜΑΤΙΣΜΟΥΣ. Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤ. ΑΠΟ ΕΝΑΝ ΕΠΑΓΓΕΛΜΑΤΙΑ ΧΕΙΡΙΣΤΗ/ΤΕΧΝΙΚΟ. Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΠΡΕΠΕΙ ΝΑ ΑΚΟΛΟΥΘΕΙΤΑΙ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΥΣ ΚΑΙ ΚΑΤΑΡΤΙΣΜΕΝΟΥΣ ΕΠΑΓΓΕΛΜΑΤΙΕΣ. ΟΛΕΣ ΟΙΕ ΕΡΓΑΣΙΕΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΥΝΤΑΙ ΣΥΜΦΩΝ ΜΕ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΝΟΜΟΥΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΥΣ Η ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΚΑΤΗΓΟΡΗΜΑΤΙΚΑ ΑΝ ΟΙ ΟΔΗΓΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΧΕΙΡΙΔΙΟΥ ΔΕΝ ΕΧΟΥΝ ΓΙΝΕΙ ΣΑΦΗΣ

ΑΝ ΥΠΑΡΧΕΙ ΑΜΦΙΒΟΛΙΑ, ΓΙΑ ΠΛΗΡΟΦΟΡΙΕΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟΝ ΑΝΤΙΠΡΟΣΩΠΟ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ

Περιγραφή

Η μονάδα που αγοράστα είναι μια αντλία θερμότητας προορισμένη να ψύχει/θερ νερό (ή μίγμα νερού – γλικάλης) μέσα στα όρια που περωράφονται στα επόμενα. Η λειτουργία της μονάδας βασίζεται στην συμπίεση, συμπύκνωση και εξάτμιση ατμ σύμφωνα με τον αντίστροφο κύκλο Carnot. Τα βασικά μέρη είναι

• Σπειροειδής συμπιεστής για την αύξηση της πίεσης των ατμών του ψυκτικο μέσου από την πίεση εξάτμισης στην πίεση συμπύκνωσης
• Εξατμιστής, όπου το χαμηλής πίεσης υγρό ψυκτικό μέσο εξατμίζεται και ψύχει νερό στη «Λειτουργία ψύξης», και όπου το ψυκτικό μέσο συμπυκνώνεται κο θερμαίνει το νερό στη «Λειτουργία θέρμανσης».
• Σερπαντίνα, όπου ο ατμός υψηλής πίεσης συμπυκνώνεται απορρίπποντας στη ατμόσφαρια τη θερμότητα που αφαίρεσε από το ψυχθέν νερό με τη βοήθεια ερόψυκτου εναλλάκτη θερμότητας σε λειτουργία ψύξης. Σε λειτουργίος θέρμανσης, το ψυκτικό μέσο χαμηλής πίεσης εξατμίζεται παίρνοντας θερμό από το χαμηλής θερμοκρασίας περιβάλλον.
• Βαλβίδα εκτόνωσης που επιτρέπει τη μείωση της πίεσης του συμπυκνωμέν υγρού από την πίεση συμπύκνωσης στην πίεση εξάτμισης

Γενικές πληροφορίες

Όλες οι μονάδες παραδίδοηκακτρικά διαγράμματακυρωμένα σχέδιαπινακίδα αναγνώρισκαDOC (Δήλωση συμμόρφωσής)

έγγραφα αυτά δείχνουν όλα τα τεχνικά στοιχεία της μονάδας που αγοράστηκε και

ΠΡΕΠΕΙ ΝΑ ΘΕΩΡΟΥΝΤΑΙ ΑΝΑΠΟΣΠΑΣΤΟ ΚΑΙ ΣΗΜΑΝΤΙΚΟ ΜΕΡΟΣ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ

Σε περίπτωση οποιασδήποτε διαφοράς μεταξύ του παρόντος εγχειριδίου και των εγγράφων του εξοπλισμού, συμβουλευτείτε τα έγγραφα σχετικά με το μηχάνημα. Αν έχετε αμφιβολίες συμβουλευτείτε τον αντιπρόσωπο του κατασκευαστή.

Εκοπός του παρόντος εγχειριδίου είναι να βοηθήσει τον τεχνικό εγκατάστασης και τον καταρτισμένο χαριστή να εξαφαλίσουν μια σωστή λειουργία, εξυπηρέτηση και συντήρηση της μονάδας, μειώνοντας την πιθανότητα κινδύνου για άτομα, ζώα και/ή αντικείμενα

Λήψη της μονάδας

Αμέσως μόλις η μονάδα φτάσει στον τελικό τόπο εγκατάστασης πρέπει να επίθεωρείτε για τυχόν ζημιές. Όλα τα στοιχεία που περιγράφονται στο δελτίο παραλαβής πρέπει να επίθεωρούνται και να ελέγχονται. Σε περίπτωση που η μονάδα έχει υποστεί ζημιά, μην αφαιρείτε το κατεστραμμένο υλικό και αναφέρετε αμέσως την ζημιά στην μεταφορκή εταρεία και ζηήστε να επίθεωρήσουν την μονάδα..

Κάνετε γνωστή τη ζημιά στον αντιπρόσωπο του παραγωγού, στέλνοντας αν γίνεται ρραίναγραφίες που μπορεί να είναι χρήσιμες για την απόδοση ευθυνών

Η ζημιά δεν θα πρέπει να επισκευαστεί έως ότου πραγματοποιηθεί η επιθεώρηση από νώλευράς του αντιπροσώπου της εταιρίας μεταφορών.

Πριν εγκαταστήσετε τη μονάδα βεβαιωθείτε πως το μοντέλο και η ηλεκτρική τάση που άναγράφεται στην ετικέτα είναι σωστά. Η ευθύνη για τυχόν ζημιές μετά την αποδοχή της μονάδα δεν μπορεί να αποδοθεί στον παραγωγό

ΤΟ Θρια λειτουργίας

Αποθήκευση

^1 Περιβαντολλογικές συνθήκες πρέπει να είναι εντός των ακολούθων ορίων: Θερμοκρασία περιβάλλοντος ελάχιστη: -20°C Θερμοκρασία περιβάλλοντος μέγιστη: +43°C
Σχετική υγρασία μέγιστη : 95% not condensing
Η αποθήκευση σε μια θερμοκρασία κατώτερη της ελάχιστης μπορεί να καταστρέψει τα εξαρτήματα, ενώ η αποθήκευση σε θερμοκρασία ανώτερη της μέγιστης μπορεί να ανοίξει τις βαλβίδες ασφαλείας. Η αποθήκευση σε μια συμπυκνωμένη ατμόσφαιρα μπορεί να καταστρέψει τα ηλεκτρικά εξαρτήματα

Λειτουργία

Η λειτουργία πέρα από τα όρια που αναφέρονται μπορεί να βλάψει τη μονάδα. Αν έχετε αμφιβολίες συμβουλευτείτε τον αντιπρόσωπο του.κατασκευαστή

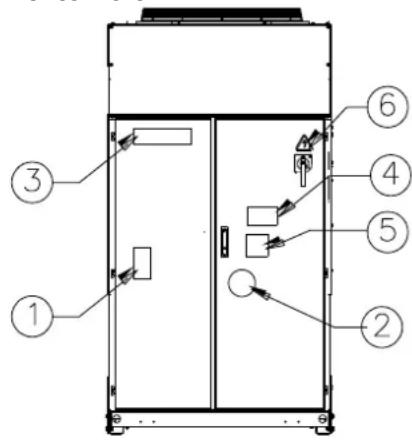

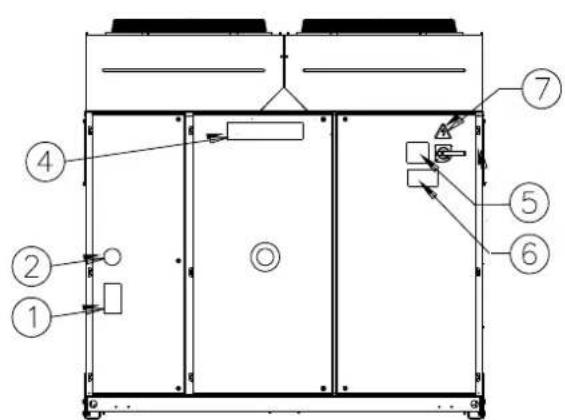

Εικόνα 11 – Περιγραφή των ετικετών που εφαρμόζονται στον ηλεκτρικό πίνακα

Ταυτοποίηση της ετικέτας

1 – Σύμβολο μη εύφλεκτου αερίου	5 – Προειδοποίηση σύσφιξης καλωδίων
2 – Τύπος αερίου	6 – Σύμβολο ηλεκτρικού κινδύνου
3 – Λογότυπο του κατασκευαστή	7 – Οδηγίες ανύψωσης
4 – Προειδοποίηση επικίνδυνης τάσης	8 – Στοιχεία πινακίδας της μονάδας

Ταυτοποίηση της ετικέτας

1 – Σύμβολο μη εύφλεκτου αερίου	5 – Προειδοποίηση σύσφιξης καλωδίων
2 – Τύπος αερίου	6 – Προειδοποίηση επικίνδυνης τάσης
3 – Στοιχεία πινακίδας της μονάδας	7 – Σύμβολο ηλεκτρικού κινδύνου
4 – Λογότυπο του κατασκευαστή	8 – Οδηγίες ανύψωσης

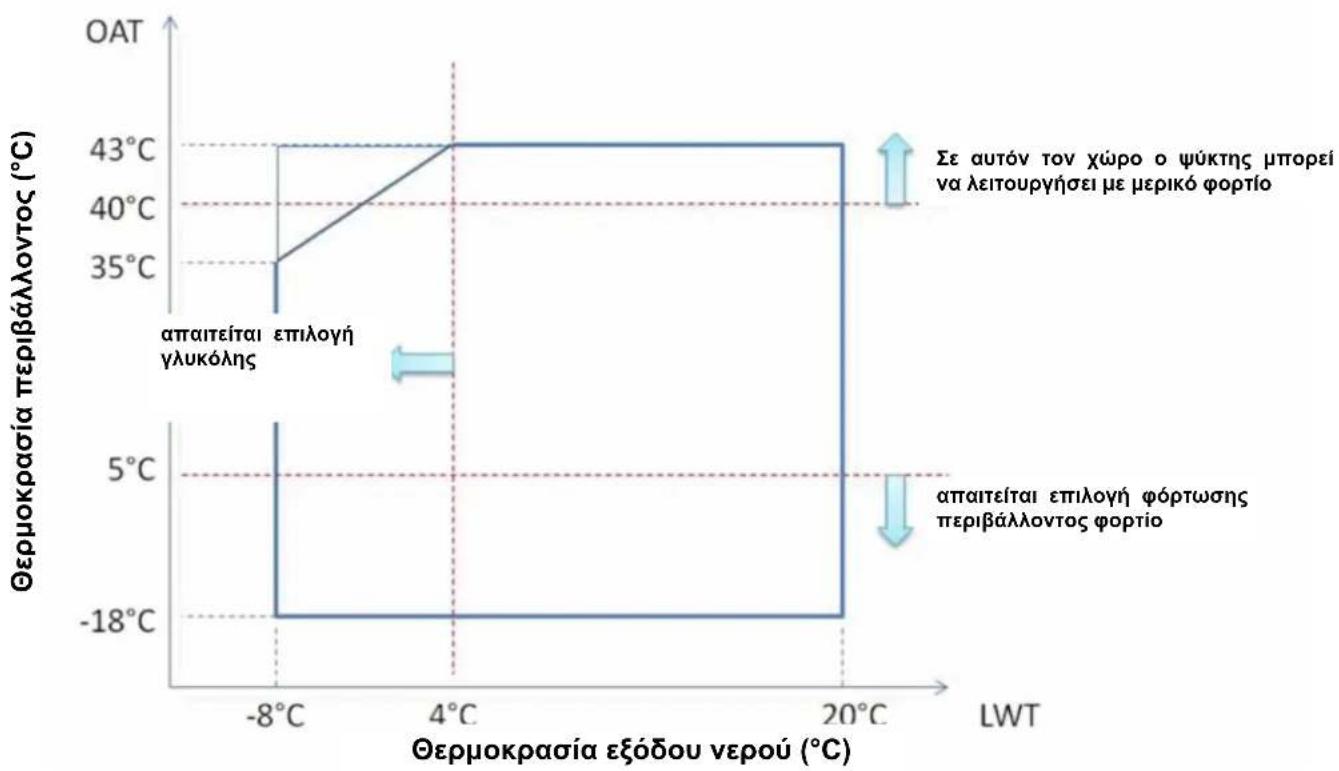

Εικόνα 12 – Όρια λειτουργίας

Σημείωση
Οι παραπάνω γραφικές απεικονίσεις αποτελούν έναν οδηγό σχετικά με τα όρια λειτουργίας της σειράς. Ανατρέξτε στο Λογισμικό Επιλογής Ψύκτη (CSS) για τα όρια λειτουργίας υπό πραγματικές συνθήκες λειτουργίας για κάθε μέγεθος.
Υπόμνημα
Θερμοκρασία περιβάλλοντος (°C) = Θερμοκρασία αέρα στην είσοδο του συμπυκνωτή (°C)
Θερμοκρασία εξόδου νερού (°C) = Θερμοκρασία νερού στην έξοδο του εξατμιστή (°C)

Ασφάλεια

Η μονάδα πρέπει να είναι γερά τοποθετημένη στο έδαφος.

Είναι βασικό να προσέξετε τις ακόλουθες οδηγίες:

– Η μονάδα μπορεί να ανυψωθεί μόνο με τη χρήση των ειδικών σημείων που τονίζονται σε κίτρινο και στερεώνονται στη βάση της.
– Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς πριν να έχετε ανοίξει τον κεντρικό διακόπτη της μονάδας και να έχετε απενεργοποιήσει την ηλεκτρική τροφοδότηση.
- Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς τη χρήση μιας μονωτικής πλατφόρμας. Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα επί της παρουσίας νερού και/ή υγρασίας.
- Οι αίχμηρές άκρες και η επιφάνεια του τμήματος του συμπυκνωτή μπορεί να προκαλέσουν τραυματισμούς. Αποφεύγετε την άμεση επαφή χρησιμοποιώντας τις ειδικές συσκευές προστασίας.
– Αποσυνδέστε την ηλεκτρική τροφοδοσία ανοίγοντας το κεντρικό διακόπτη πριν ακολουθήσετε τις βοηθητικές εργασίες στους ανεμιστήρες ψύξης και/ή στους συμπιεστές. Η μη τήρηση αυτού του κανόνα μπορεί να προκαλέσει σοβαρούς τραυματισμούς.
- Μην ασάγετε αντικέμενα στους σωλήνες του νερού ενώ η μονάδα εναι συνδεδεμένη με το σύστημα.
- Ένα μηχανικό φίλτρο πρέπει να είναι εγκατεστημένο στο σωλήνα του νερού συνδεδεμένο στην είσοδο του εναλλακτή θερμότητας.
- Η μονάδα έχει βαλβίδες ασφαλείας καταχωρημένες στις πλευρές υψηλής και χαμηλής πίεσης του ψυκτικού κυκλώματος

Απαγορεύεται αυστηρά η αφαίρεση όλων των προστασιών των κινούμενων μερών

Σε περίπτωση ξαφνικού σταματήματος της μονάδας, ακολουθείστε τις οδηγίες που αναφέρονται ένχειρίδιο των οδηγιών του πίνακατελένχωνελεί μέρος των εγγράφων του μηχανήματος που παραδίδονται στον αγοραστή

Σας συμβουλεύουμε να ακολουθείτε τις εργασίες εγκατάστασης και συντήρησης μαζί με άλλα άτομα. Σε περίπτωση τραυματισμού από ατύχημα ή προβλημάτων είναι αναγκαίο να συμπεριφερθείτε με τον ακόλουθο τρόπο:

Κρατείστε την ψυχραιμία

• Πατήστε το κουμπί συναγερμού αν υπάρχει στο χώρο της εγκατάστασης ή ανοίξτε τον κεντρικό διακόπτη
• Μεταφέρετε τον τραυματισμένο σε ζεστό χώρο, μακριά από τη μονάδα και τοποθετήστε τον σε άνετη θέση
• Επικοινωνήστε αμέσως με το προσωπικό έκτακτης ανάγκης του κτιρίου ή με τα επείγοντα περιστατικά.
• Μην αφήσετε τον πληγωμένο μόνο του αλλά περιμένετε την άφιξη των σωστικών συνεργείων
• Δώστε όλες τις αναγκαίες πληροφορίες στους φορείς της έκτακτης ανάγκης

Αποφύγετε την εγκατάσταση του chiller σε περιοχές που μπορεί να είναι επικίνδυνες κατά τη διάρκεια των εργασιών συντήρησης, όπως πλατφόρμα χωρίς προστατευτικά κιγκλιδώματα ή οδηγούς ή περιοχές που δεν πληρούν τις απαιτήσεις του χώρου γύρω από.τον chiller

Θόρυβος

Η μονάδα παράγει θόρυβο κυρίως λόγω της περιστροφής των συμπιεστών και των ανεμιστήρων.

Η στάθμη του θορύβου για κάθε μοντέλο αναφέρεται στα έγγραφα πώλησης Αν η εγκατάσταση της μονάδας όπως επίσης ο χειρισμός και η συντήρησή της έχουν πραγματοποιθεί σωστά, το επίπεδο εκπομπής θορύβου δεν θα απαιτεί καμιά ειδική προστατευτική συσκευή για τις εργασίες που διεξάγονται κοντά σε αυτή.

Σε περίπτωση εγκατάστασης με ειδικές ηχητικές απαιτήσεις μπορεί να απαιτείται η εγκατάσταση επιπλέον συσκευών εξαισθένισης του θορύβου

Κίνηση και ανύψωση

Απαρώγετε να χιπήσετε καιή να τραντάξετε τη μονάδα κατά τη δάρκεια της φόρτωσης/εκφόρτωσης από το μεταφορικό μέσο και την κίνηση. Σπρώξετε ή τραβήξετε τη μονάδα μόνο από το πλαίσιο της βάσης. Στερεώστε τη μονάδα στο εσωτερικό του μεταφορικού μέσου έτσι ώστε να απορώγετε ζημιές από την τυχόν μετακίνησή της. Δώστε προσοχή έτσι ώστε να μην πέσει κανένα τμήμα της μονάδας κατά τη διάρκεια της καταφοράς και της φόρτωσης/εκφόρτωσης.

Όλες οι μονάδες είναι εξοπλισμένες με σημεία ανύψωσης που σημειώνονται με κίτρινο. Μόνο αυτά τα σημεία μπορούν να χρησιμοποιηθούν για την ανύψωση της μονάδας, όπως φαίνεται στις ακόλουθες Εικόνες

Τα σχοινιά ανύψωσης και οι ράβδοι απόστασης πρέπει να είναι αρκετά ανθεκτικά για να αντέξουν τη μονάδα με ασφάλεια. Ελέγξτε το βάρος της μονάδας στην πινακίδα με τα στοιχεία της ίδιας

Η μονάδα πρέπει να ανασηκώνεται με την μέγιστη προσοχή και φροντίδα, ακολουθώντας τις οδηγίες ανύψωσης. Ανυψώστε τη μονάδα πολύ αργά, κρατώντας την οριζοντίως. Ακολουθήστε τις οδηγίες ανάρτησης που περιγράφονται στην πινακί του ηλεκτρικού πίνακα της μονάδας

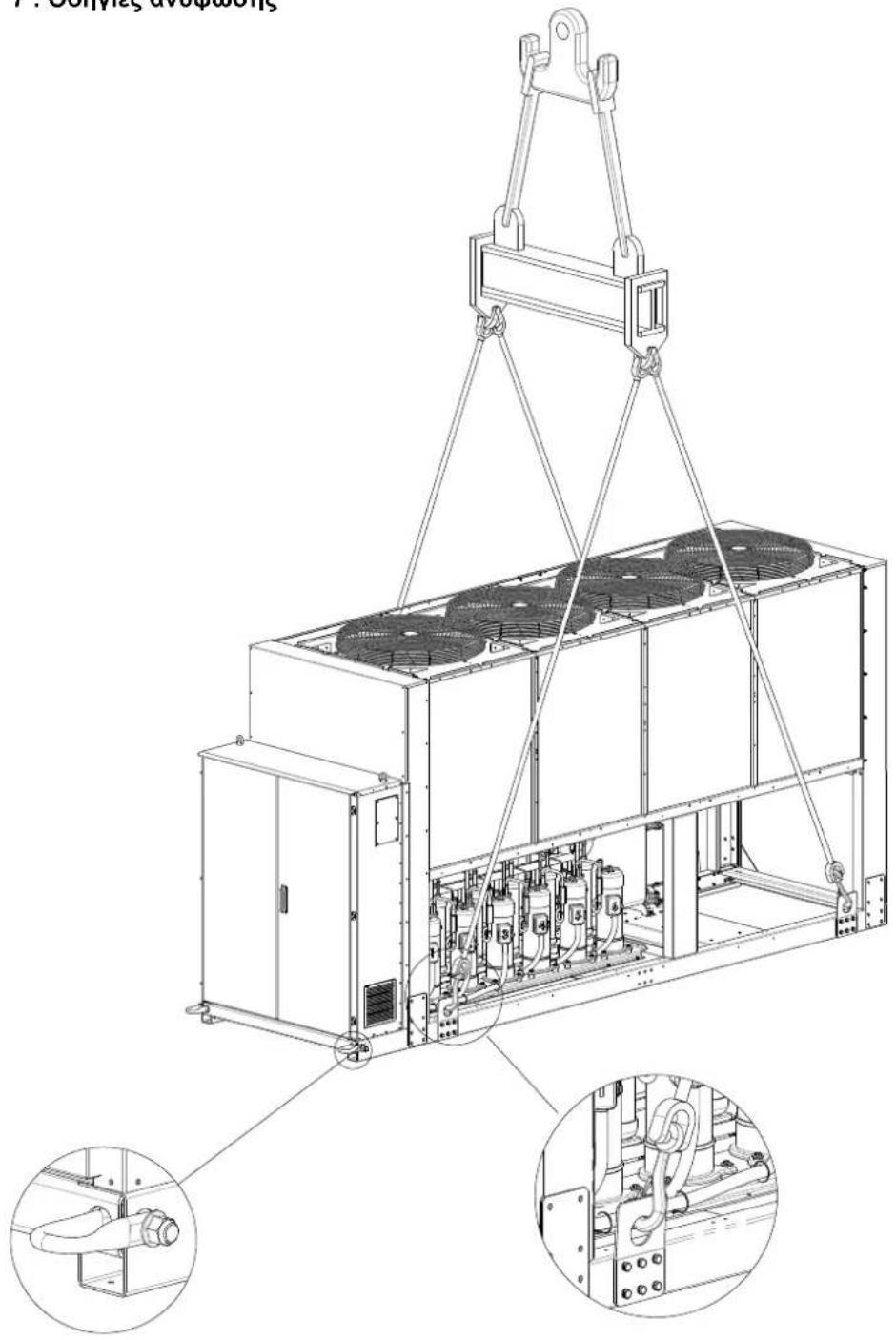

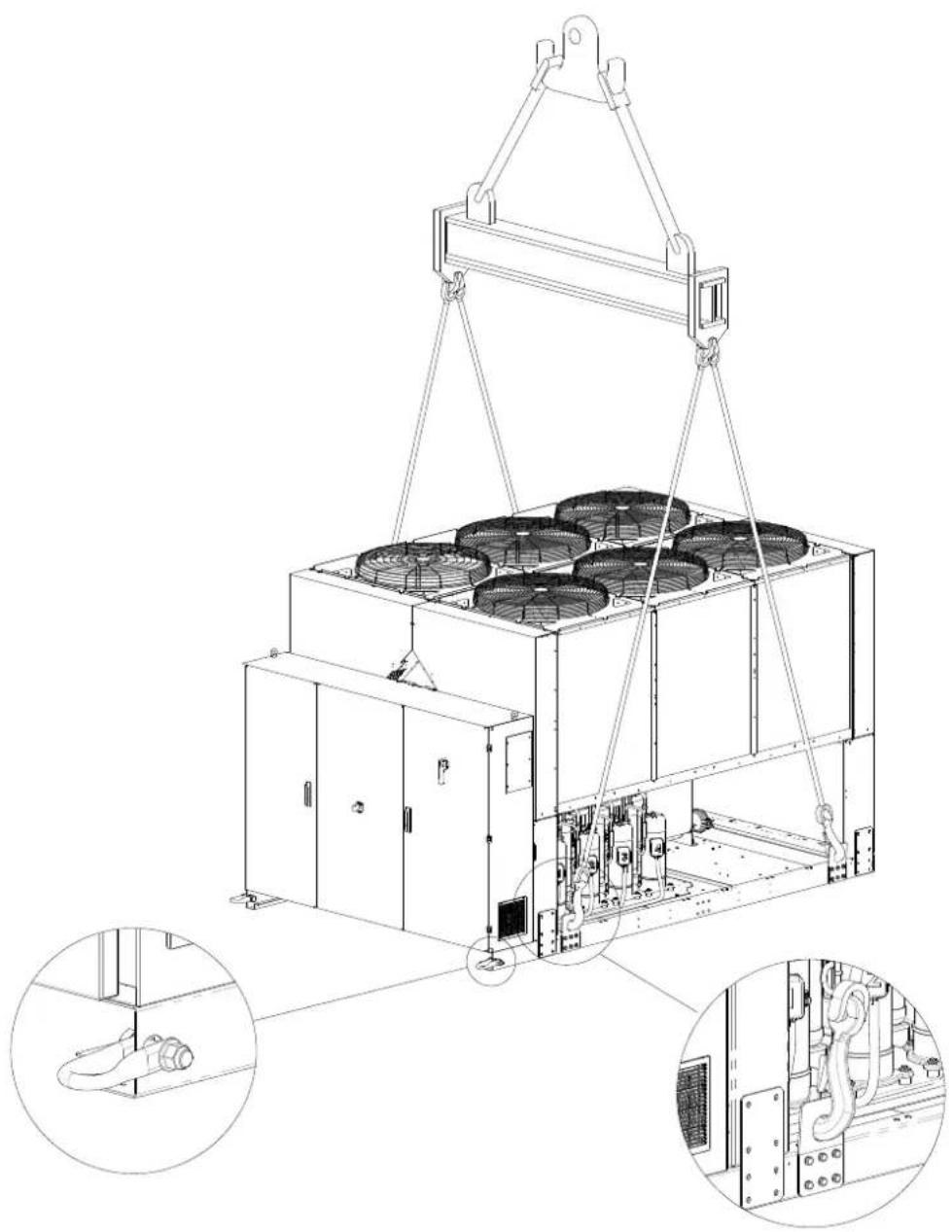

Εικόνα 3 – Ανύψωση της μονάδας

EWAQ210GZ

ΣΗΜΕΙΩΣΗ : Ακολουθεί τις οδηγίες ανύψωσης που περιγράφονται στην πινακίδα που είναι επικολλημένη στον ηλεκτρικό πίνακα.

7 : Οδηγίες ανύψωσης

(Το διάγραμμα δείχνει την έκδοση των 6 ανεμιστήρων.

Για την έκδοση των 8 ανεμιστήρων ο τρόπος ανύψωσης είναι ο ίδιος)

ΣΗΜΕΙΩΣΗ : Ακολουθεί τις οδηγίες ανύψωσης που περιγράφονται στην πινακίδα που είναι επικολλημένη στον ηλεκτρικό πίνακα.

8 : Οδηγίες ανύψωσης

• Ο εξοπλασμός ανάρτησης συμικτόσχανοιλωσίδες παρελκόμενα και η διαδικασία ανάρτησης πρέπει να συμμορφώνονται με το κανονισμούς και ισχύοντες κανόνες.
• Μόνο τα σημαία ανύψωσης που υπόρχουν στο πλαίσιο της βάσης πρέπει να
  χρησιμοποιούνται για την ανύψωση της μονάδας. Τα στ
  προσδιορίζονται με κίτρινο χρώμα. Ο αριθμός των ανεμιστή
  διαφέρει από αυτό το διάγραμμα ανάλογα με το μέγεθος τησ
• Όλα τα σημεία ανύψωσης πρέπει να χοησμοποιούνται κατά την δάρκεια της διαδικασίας ανύψωσης.
• Μόνο κλαστά άγκιστραπρέπε να χρησμοποιούνται στη δαδίκασία ανύψωσης
• Τα συρματόσχοινο/ αλυσίδες και τα άγκιστρα πιρέττε ναι είναι κατάλληλα για το
  φορτίο. Δείτε το συγκεκριμένο βάρος ανύψωσης της μονάδας στην αναγνώρισης.
• Πρέπτα να χρησμοποηθαύν σταυρωτά ανυψωπκές δακοί μήκους 1.400 mm
  (EWAQ210GZ) και 2300 mm (EWAQ270GZ\~EWAQ400GZ)
  για να αποφευχθεί ζημιά στη μονάδα.
• Τα συρματόσχοινα / αλυσίδες πρέπει να έχουν ελάχιστο μήκος όπως καθορίζεται στο διάγραμμα.
• Ο εγκαπαστάτης έχαι τηνευθύνη της σωστής διαστασιολόγησης της ανάρτησης
• Εξοπλισμός και σωστή χρήση του. Συνστάται να χρησμοπτασύνται
  συρματόσχοινα / αλυσίδες το καθένα με ελάχιστη κατακόρυφη φόρτισης ίση ή μεγαλύτερη από το βάρος της μονάδας.
• Η μονάδα πρέπει να ανυψώνεται αργά και σωστά οριζοντιωμένη (αλφαδιασμένη). Ρυθμίστε τον εξοπλισμό ανάρτησης για να εξασφο οριζοντίωση (αλφάδιασμα).
  Εναι βασικό να σέβεστε τις ελάχιοτες αποστάσεις όλων των μονάδων για να
  κούφαλίσετε έναν τέλειο αερισμό των μπαταριών συμπύκνωσης.
  Όταν αποφασίσετε που να τοποθετήσετε τη μονάδα και για να εξασφαλίσετε τη
  κατάλληλη ροή αέρα, εξετάστε τους ακόλουθους παράγοντες::
  Υύψωσηφορύγετε την ανακυκλοφορία του θερμού σέρα
  ορεί ναποφύγετε την ανετταρκή παροχή αέραι στον αερόψυκτο συμπικνωτή.
  φαι οι δυο προϋποθέσεις μπορεί να προκαλέσουν αυξημένη πίεση της
  συμπύκνωσης, η οποία μειώνει την ενεργειακή απόδοση της ψύξης.
  Κάθε πλευρά της μονάδας πρέπει να είναι προσβάσιμη για την εκτέλεση εργασ
  συντήρησης μετά την εγκατάσταση. Στην Εικόνα 4 φαίνεται ο ελάχιστος απαιτο
  χώρος.
  τανακίδω από τη μονάδα υπάρχουν τοίχοι ή εμπόδια Ίδιου ύψους με τη μονάδα
  πρέπα να εγκαθίσταλαι σε μια απόσταση όχ καπώτερη των Βλ. Εικόνα 4C ή
  4D). Αν αυτά τα εμπόδια ξεπερνούν σε ύψος τη μονάδα, πρέπει να εγκαθίσται
  μια απόσταση όχι κατώτερη των (Βλ. Επέφο).4
  Αν γίνεται η εγκατάσταση της μονάδα χωρίς την τήρηση των ελάχιστων αποστα
  που συνίστανται για τοίχους και/ή κάθετα εμπόδια, μπορεί να διαπιστωθεί ένο
  συνδυασμός ανακύκλοφορίας ζεστού αέρα και/ή ανεπαρκής τροφοδότησης το
  αερόψυκτου συμπυκνωτή που μπορεί να οδηγήσει σε μειωμένη παραγωγ
  ικανότητα και αποδοτικότητα.
  κενάσθεπερίπτωση ο μικροεπεξεργαστής θα επιτρέψει στη μονάδα να
  προσαρμοστεί στις νέες λειτουργίες προσφέροντας την μέγιστη διαθέσιμη ικανο
  υπό καθορισμένες προϋποθέσεις, ακόμη και αν η πλευρική απόσταση είναι
  λίστωτήρη από αυτή που συνίσταται, εκτός και αν οι λειτουργικές συνθήκες
  επηρεάζουν τηνασφάλειατου προσωπικού ή την αξοπιστία της μονάδας.

Τοποθέτηση και συναρμολόγηση

Όλες οι μονάδες είναι σχεδιασμένες για εξωτερική χρήση, σε μπαλκόνισμή ταφώ των συμπυκνωτών.

έδαφος, με την προϋπόθεση πως ο χώρος εγκατάστασης είναι απαλλαγμέωσεπαπέων λύσεις, συμβουλευτείτε έναν αντιπρόσωπο του κατασκευαστή εμπόδια που μπορεί να μειώσουν τη ροή του αέρα στις μπαταρίες συμπύκνωσης.

Η μονάδαι πρέπαι να εγκαθίσταται σε ισχυρά θεμέλια και πλήρως ευθυγρομμισμένα.

Αν η μονάδα ενκαθίσταται σε μπαλκόνια ή οροφές. υπορεί να είναι απαραίτημο ή χρήση δοκών για τη διανομή του βάρους

Για την εγκατάσταση στο έδαφος πρέπει να δοθεί μια τσιμεντένια ανθεκτικήτραση, πάχους τουλάχιστον 250 mm και πλάτους ανώτερου από εκείνο της μοναδας, κανη

να αντέξει το βάρος αυτής της τελευταίας.

Αν η μονάδα έχει εγκατασταθεί σε χώρους όπου έχουν εύκολη

άνθρωπα και κατοκδία ζώα, σας συμβουλεύουμε να εγκαταστήσετε γρλιες ασφαλείας για τα τμήματα του συμπυκνωτή και του συμπιεστή. Για να εξασκρολοτεί η καλύπερη δυνατή απόδοση στο χώρο εγκατάστοσης, ακολουθείστε τις ακόλουθες προφυλάξεις και οδηγίες:

Αποφύγετε την ανακυκλοφορία της ροή αέρα.

• Βεβαωθείτε πιως δεν υπάρχουν εμπόδια που να εμποδζουν τη σωστή ραή του αέρα.
• Βεβαιωθείτε πιως προσφέρετε θεμέλια ανθεκτικά και γερά για τη μείωση του θορύβου και των δονήσεων.
• Αποφύγετε την εγκατάστιοη της μονάδας σε διαίτερα ακονομένους χώρους για να μειώσετε τη πιθανότητα να λερωθούν οι μπαταρίες συμπύκνωσης. 4.
  Το νερό στο σύστημα πρέπει να είναι ιδιαίτερα καθαρό και όλα τα ήχνη λαδιού και σκουριάς πρέπει να καθαρίζονται. Ένα μηχανικό φίλτρο νερού πρέπει να 5. εγκαθίσταται στο σωλήνα εισόδου της μονάδας.

Απαιτήσεις χώρου ελάχιστες

Όταν δύο ή περισσότερες μονάδες τοποθετούνται η μια δίπλα στην άλλη, σας συμβουλεύουμε να τηρείτε μια απόσταση τουλάχιστον (Βλ. Εικόνα 4G ή 4H)

συμπτοφώ των συμπτυκνωτών.

μάσκηπτέον λύσεις, συμβουλευτείτε έναν αντιπρόσωπο του κατασκευαστή ύκνωσης.

Ηχητική προστασία

Όταντα επίπεδα των ηχητικών εκπομπών απαιτούν έναν ειδικό έλεγχο, πρέπε

ἀνεται μεγάλη προσοχή στην απαμόνωση της μονάδας από τη βάση της

ευαρμάζαντας σωστά ανικροδασμικά στοχεία (προσφερόμενα σαν optional).

Εμελικτές συνδέσεις πρέπει επίσης να εφαρμόζονται και στις υδραυλικές συνδέσεις

Σωλήνες νερού

Οισωλήνες πρέπει να σχεδιάζονται με τις λιγότερο δυνατές στροφές και αλλαγ

κάθετης κατεύθυνσης. Με αυτόν τον τρόπο το κόστος εγκατάστασης μειών αισθητά και η αποδοτικότητα του συστήματος καλυτερεύει.

Το σύστημα νερού πρέπει να έχει:

1. Αντικροδασμικά στηρίγματα για τη μείωση της μετάδοσης των δονήσεων στις δομές.
2. Βαλβίδες μόνωσης για να απομονώνεται η μονάδα από το υδραυλικό σύστημα κατάτη δάρκεα των βοηθητικών εργασιών.
3. Ηουσκευή γιαχεροκίντησή αυτόματο σεραγωνό στο ψηνλότερο σημείο του αυστήματος, ενώ η συσκευή αποχέτευσης στο χωμηλότερο σημείο.
4. Η εξάμιση και η συσκευή ανάκτησης θερμότητας που δεν έχουν και τοποθετηθεί στο πιο ψηλό σημείο του συστήματος.
5. Μα κατάλλην συσκευή που μπορεί να διατηρίρει το υδραυλικό σύστημα υπό πίεση(λεκάνη επέκτασης κλπτ.).
6. Δεκτες πέσης και θερμακρασίας του νερού που βοηθούν το χεριστή κατά τη διάρκεια των βοηθητικών εργασιών και της συντήρησης.

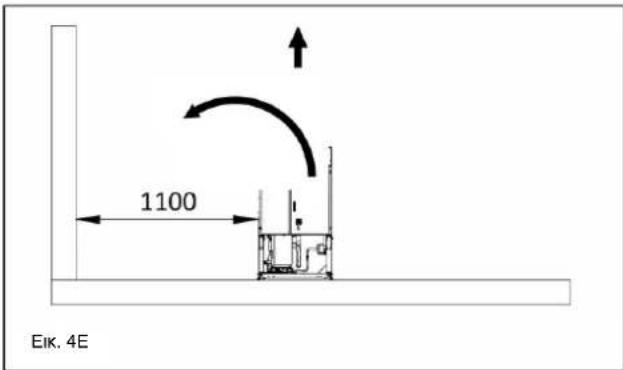

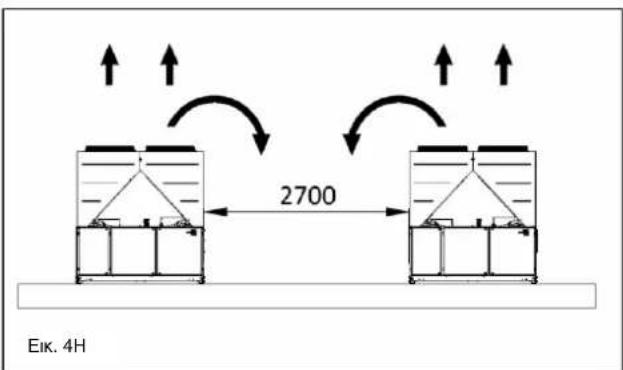

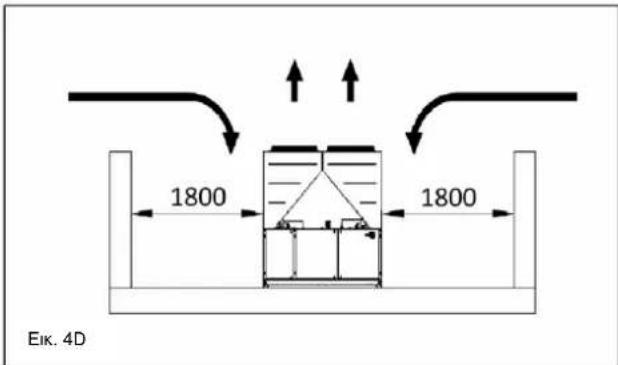

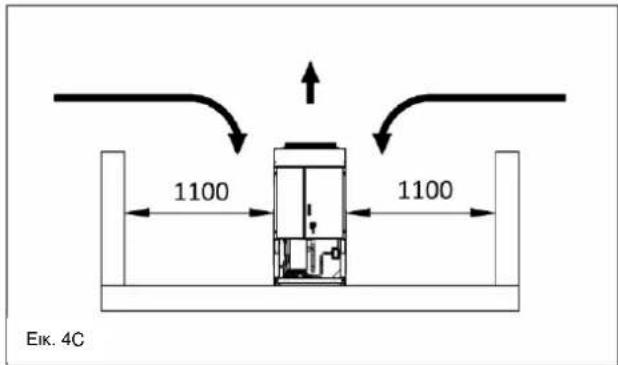

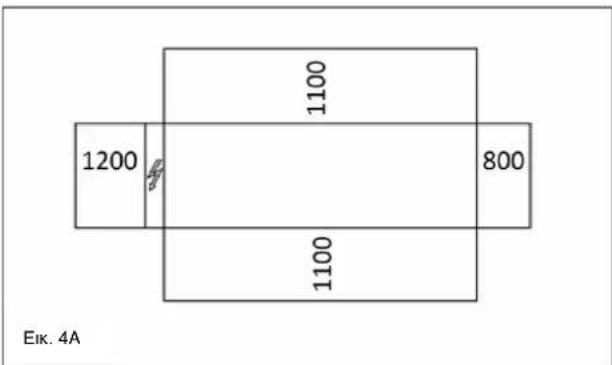

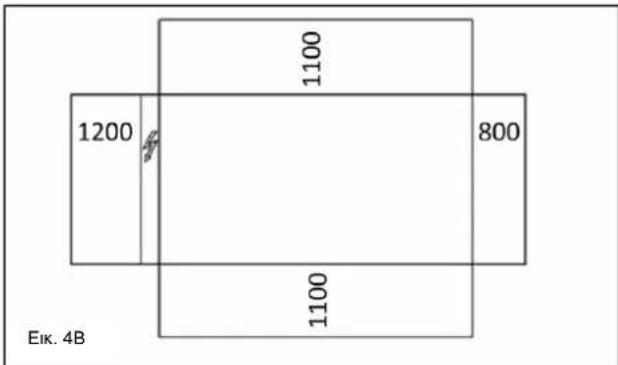

Εικόνα 4 - Απαιτήσεις χώρου ελάχιστες

1100 1100 Eik. 4C

1800 1800 Eik. 4D

1100 Eik. 4E

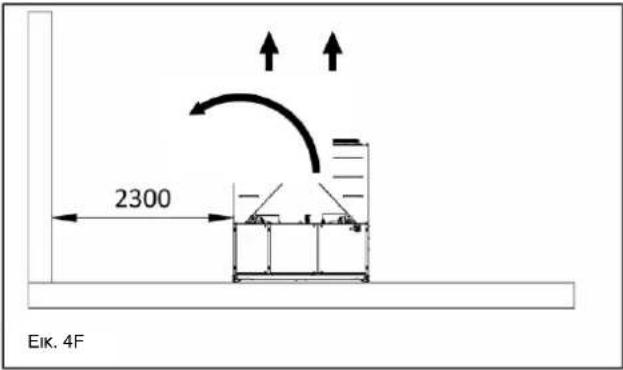

2300 Eik. 4F

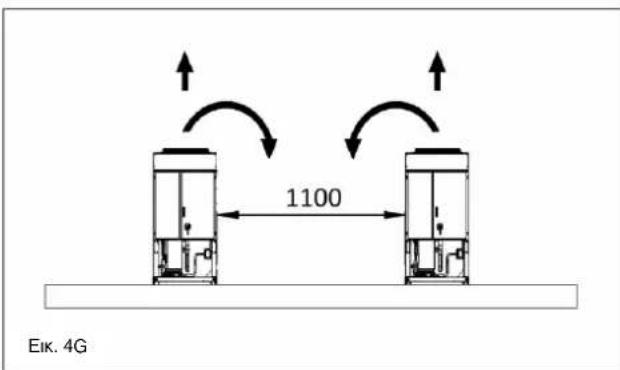

1100 Eik. 4G

2700 Eik. 4H

1. Ένα φίλτρο ή μια συσκευή που μπορεί να αφαιρέσει τα σωματίδια από το υγρό. Η χρήση ενός φίλτρου επεκτείνει τη διάρκεια ζωής του εξατμιστή και της αντλίας βοηθώντας το υδραυλικό σύστημα να διατηρηθεί με τον καλύτερο δυνατό τρόπο.
   8 Ο εξατμιστής έχει μια ηλεκτρική αντοχή με ένα θερμοστάτη που εγγυάται την προστασία ενάντια στο πάγωμα του αέρα σε μια

θερμοκρασία περιβάλλοντος τουλάχιστον των -25°C. Όλοι οι άλλοι σωλήνες του νερού/υδραυλικές συσκευές εκτός της μονάδας πρέπει κατά συνέπεια να προστατεύονται από τον πάγο.

1. Η συσκευή ανάκτησης θερμότητας πρέπει να αδειάζεται από το νερό κατά τη χειμωνιάτικη περίοδο, εκτός και αν προστίθεται στο

υδραυλικό κύκλωμα ένα κατάλληλο ποσοστό μίγματος αιθυλενογλυκόλης.

10 Σε περίπτωση αντικατάστασης της μονάδας, όλο το υδραυλικό σύστημα πρέπει να αδειάζεται και να καθαρίζεται πριν την εγκατάσταση της νέας μονάδας. Πριν θέσετε σε κίνηση τη νέα μονάδα, σας συνιστούμε να ακολουθείτε τακτικές δοκιμές και ειδικές χημικές επεξεργασίες του νερού.

1. Αν η γλυκόλη προστίθεται στο υδραυλικό σύστημα ως αντιψυκτικό, προσέξτε έτσι ώστε η πίεση αναρρόφησης να είναι

πιο χαμηλή, η απόδοση της μονάδας πράγματι θα είναι μειωμένη και η πτώση της πίεσης μεγαλύτερη. Όλα τα συστήματα προστασίας της μονάδας όπως το αντιψυκτικό, και η προστασία από τη χαμηλή πίεση θα πρέπει να ξαναρυθμιστούν.

12 Πριν μονώσετε τους σωλήνες νερού, βεβαιωθείτε πως δεν υπάρχουν διαρροές.

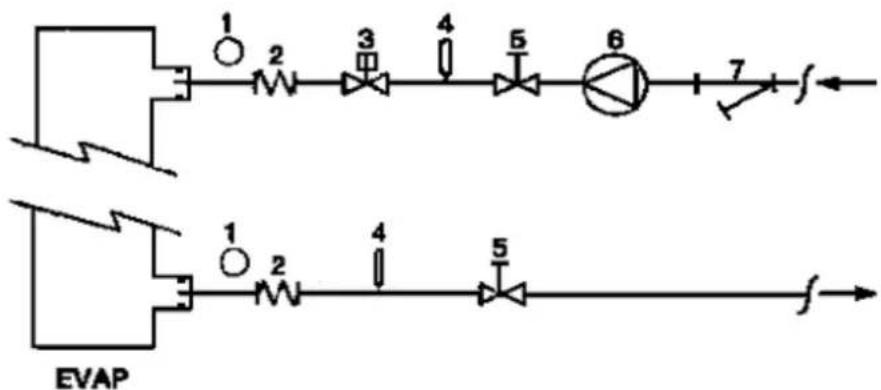

Εικόνα 5 - Σύνδεση των σωλήνων του νερού για τον εξατμιστή

1. Μανόμετρο

2. Ευέλικτη σύνδεση

3. Κατάσταση ροής

4. Αισθητήρας θερμότητας

5. Βαλβίδα μόνωσης

6. Αντλία

7. Φίλτρο

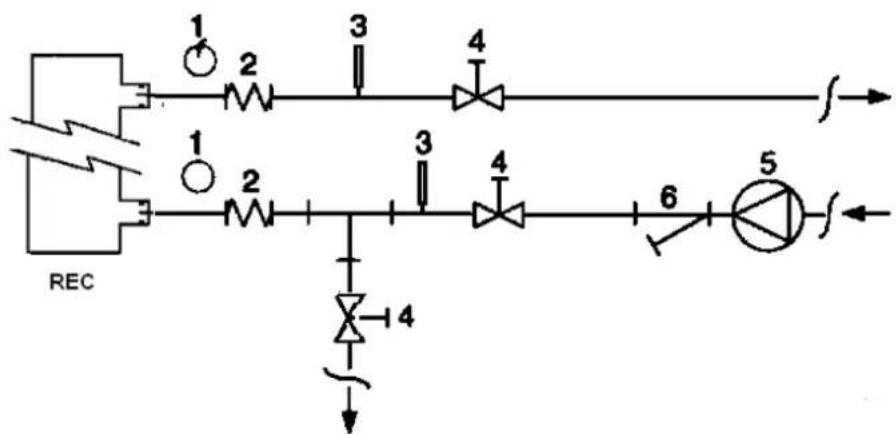

Εικόνα 6 - Σύνδεση των σωλήνων νερού για τους εναλλακτές ανάκτησης θερμότητας

1. Μανόμετρο

2. Ευέλικτη σύνδεση

3. Αισθητήρας θερμότητας

4. Βαλβίδα μόνωσης

5. Αντλία

6. Φίλτρο

Επεξεργασία νερού

Πριν θέσετε σε κίνηση τη μονάδα, καθαρίστε το κύκλωμα του νερού. Βρωμιά, άλατα, υπολείμματα εδάβρωσης και άλλα υλικά μπορεί να συσσωρευτούν στο εσωτερικό του εναλλακτή θερμότητας μειώνοντας την αποδοτικότητά της θερμικής εναλλαγής. Μπορεί να αυξηθεί ακόμη και η πτώση της πίεσης, μειώνοντας τη ροή του νερού. Μια κατάλληλη επεξεργασία του

νερού μπορεί κατά συνέπεια να μειώσει τον κίνδυνο διάβρωσης, δημιουργίας αλάτων κλπ. Η πιο κατάλληλη επεξεργασία του νερού πρέπει να καθορίζεται τοπικά, με βάση τον τύπο του συστήματος και των άλλων χαρακτηριστικών του νερού.

Ο παραγωγός δεν ευθύνεται για τυχόν ζημιές ή κακή λειτουργία του εξοπλισμού που μπορεί να προκληθεί από την απουσία ή την ακατάλληλη επεξεργασία του νερού.

Πίνακας 12 - Αποδεκτά όρια ποιότητας του νερού

pH (25°C)	6,8÷8,0		Ολική σκληρότητα (mg CaCO_3 / l)	< 200
Ηλεκτρική αγωγιμότητας μS/cm (25°C)	<800		Σίδερο (mg Fe / l)	< 1,0
'lov χλωρίου (mg CaCO^3 / l)	<200		'lov σουλφιδίου (mg CaCO^3 / l)	Κανένα
'lov σουλφιδίου (mg SO_4^2- / l)	<200		'lov αμμωνίου (mg NH_4^+ / l)	< 1,0
Αλκαλικότητα (mg CaCO_3 / l)	<100		Πυρίτιο (mg SiO_2 / l)	< 50

Αντιψυκτική προστασία των εναλλακτών ανάκτησης και εξάτμισης

Όλοι οι εξατμιστές είναι εξοπλισμένοι με μια ηλεκτρική αντίσταση που ελέγχετεφροστατικά και που προσφέρει αντιψυκτική προστασία κατάλληλη γιαθεφροκρασίες τουλάχιστον των -25°C. Παρόλα αυτά, εάν οι εναλλακτέςθερμότητας είναι εντελώς άδειοι και καθαρισμένοι με αντιψυκτικό διάλυμα,μπορείτε να χρησιμοποιείσετε ακόμη και επιπρόσθετες μεθόδους ψύξης.Όταν σχεδιάζεται το σύστημα στο σύνολό του εξετάζονται δύο ή περισσότεροτρόποι προστασίας, που περιγράφονται ακολούθως:

- Κύκλος συνεχούς ροής του νερού στο εσωτερικό των σωλήνων και των εναλλακτών

• Προσθήκη μιας κατάλληλης ποσότητας γλικόλης στο εσωτερικό του κυκλώματος νερού.
• Προσθήκη Θερμικής μόνωσης και θέρμανσης των σωλήνων που είναι εκτεθειμένοι.
• Εκκένωση και καθαρισμός του εναλλακτή θερμότητας κατά τη διάρκεια της χειμερινής περιόδου

Ειναι ευθύνη του τεχνικού εγκατάστασης καή του προσωπικού τοπικής συντήρησης να χρησιμοποιήσει μεθόδους αντιψύξης. Βεβαιωθείτε πως ακολουθούνται πάντα οι κατάλληλες εργασίες συντήρησης της αντιψυκτι προστασίας. Η αδυναμία τήρησης των παραπάνω οδηγιών μπορεί να προκαλέσει βλάβες στη μονάδα. Οι βλάβες που μπορεί να προκληθούν από τον πάγο δεν καλύππονται από την εγγύηση

Εγκατάσταση της ροής

Για να εξασφαλίσετε μια επαρκής ροή νερού σε όλον τον εξατμιστήρα, είναι βασικό να εγκαταστασήσετε ένα σύστημα ροής στο υδραυλικό κύκλωμα που μπορεί να τοποθετηθεί στους σωλήνες του νερού στην είσοδο ή στην έξοδο. Σκοπός του συστήματος ροής είναι να σταματήσει τη μονάδα σε περίπτωση διακοπής της ροής του νερού, προστατεύοντας έτσι τον εξατμιστή από τι ψύξη.

Ο κατασκευαστής προσφέρει, ως εναλλακτική λύση, ένα σύστημα ροής που επιλέγεται για αυτό το σκοπό.

Αυτό το σύστημα ροής τύπου φτυαράκι είναι κατάλληλο για συνεχόμενε εξωτερικές εφαρμογές (IP67) με διάμετρο σωλήνων από 1" έως 6".

Το σύστημα ροής είναι εξοπλισμένο με μια επαφή καθαρή που πρέπει συνδέεται ηλεκτρικά με τα τερματικά που αναφέρονται στο ηλεκτρικό σχήμα.

Το σύστημα ροής πρέπει να είναι βαθμολογημένο με τέτοιο τρόπο έτσι ώστε επέμβει όταν η ροή του νερού του εξατμιστήρα. πέφτει κάτω των 50% της ονομαστικής ικανότητας

Ανάκτηση αξίας

Αν θέλετε, οι μονάδες μπορεί να εξοπλιστούν ακόμη και με ένα σύστη ανάκτηση θερμότητας.

Το σύστημα αυτό εφαρμόζεται με έναν υδρόψυκτο εναλλακτή θερμότητο τοποθετημένο στο σωλήνα εξάτμισης του συμπιεστή και με μια συσκευή διαχείρισης κατάλληλη της πίεσης συμπύκνωσης.

Για να εξαιφαλίσετε τη λειτουργία του συμπιεστή στο περίβλημά της, οι μονάδες ανάκτησης της αξίας δεν μπορούν να λειτουργήσουν με μια θερμοκρασία νερού κατώτερη των 28°C.

Ο σχεδιαστής και ο τεχνικός της εγκατάστασης του chiller πρέπει να τηρούν τέτοιου είδους αξία (παράδειγμα. χρησιμοποιώντας μια βαλβίδα ανακυκλοφορίας bypàss

Ηλεκτρική εγκατάσταση

Γενικές προδιαγραφές

Ολες οι ηλεκτρικές συνδέσεις της μονάδας πρέπει να ακολουθούνται σύμφωνα με τους νόμους και τους κανονισμούς που ισχύουν Όλες οι εγρασίες εγκατάστασης, διαχείρισης και συντήρησης πρέπει ακολουθούνται από καταρτισμένο προσωπικό.

Σας συνιστούμε να εξετάσετε το ειδικό ηλεκτρικό σχεδιάγραμμα της μονάδας που έχετε αγοράσει. Αν το ηλεκτρικό σχεδιάγραμμα βρίσκεται πάνω στη μονάδα ή έχει χαθεί, επικοινωνήστε με τον ειδικό αντιπρόσωπο του παραγωγού ο οποίος θα σας στείλει ένα αντίγραφο. Σε περίπτωση ασυμφωνίας μεταξύ του ηλεκτρικού σχεδιαγράμματος και του πίνακα/ηλεκτρικών καλωδίων, επικοινωνήστε με τον αντιπρόσωπο του κατασκευαστή

Χρησιμοποιήστε μόνο αγωγούς από χαλκό, διαφορετικά μπορεί να εκδηλωθεί μια υπερθέρμανση ή διάβρωση στα σημεία σύνδεσης με κίνδυνο ζημιάς για τη μονάδα.

Για να αποφύγετε παρεμβολές, όλα τα καλώδια ελέγχου πρέπει να είναι συνδεδεμένα χωριστά από τα ηλεκτρικά. Για το λόγο αυτό χρησιμοποιήστε διαφορετικούς αγωγούς ηλεκτρικού περάσματος.

Πριν την εκτέλεση των βοηθητικών εργασιών της μονάδας, ανοίξτε το διακόττη γενικής αποσύνδεσης της κεντρικής τροφοδότησης της μονάδας Όταν ή μονάδα είναι κλειστή αλλά ο διακόττης αποσύνδεσης είναι σε θέση κλεισήματος, τα κυκλώματα που δεν χρησιμοποιούνται θα παραμένουν ενεργά.

Μην ανοίγετε ποτέ τα τερματικά των συμπιεστών πριν ανοίξετε το διακόπτη γενικής αποσύνδεσης της μονάδας.

Φ συγχρονισμός ενός και τριών φάσεων φορτίων και η έλλειψη ισορροπίας μπορεί να προκαλέσουν απώλειες προς το έδαφος έως και 150mA, κατά τη φυσιολογική λειτουργία των μονάδων της σειράς.

Αν η μονάδα περιέχει συσκευές που παράγουν υψηλότερες αρμονικές (όπως VFD και κομμένη φάση), οι απώλειες προς τη γη μπορεί να φτάσουν αξίες πολύ πιο ψηλές (2 Ampere περίπου).

Οι προφυλάξεις του συστήματος ηλεκτρικής τροφοδότησης πρέπει να σχεδιάζονται με βάση τις αξίες που αναφέρθηκαν παραπάνω

Λειτουργία

Ευθύνη του χειριστή

Είναι βασικό να λάβει ο χειριστής mια κατάλληλη επαγγελματική ενημέρωση και να εξοικειωθεί με το σύστημα πριν να χρησιμοποιήσει τη μονάδα. Εκτός της ανάγνωσης του παρόντος εγχειρίδου, ο χειριστής πρέπει να μελετήσει το λειτουργικό εγχειρίδιο του μικροεπεξεργαστή και το ηλεκτρικό σχεδιάγραμμα για να καταλάβει την ακολουθία ανοίγματος, τη λειτουργία, την ακολουθία κλεισίματος και τη λειτουργία όλων των συσκευών ασφαλείας.

κάτα τη διάρκεια της φάσης έναρξης της μονάδας, ένας εξουσιοδοτημένος τεχνικός του παραγωγού είναι έτοιμος να απαντήσει σε οποιαδήποτε ερώτηση και να δώσει οδηγίες για τη σωστές διαδικασίες λειτουργίας.

Ο χειριστής πρέπει να κρατάει πρακτικά των λειτουργικών δεδομένων για κάθε μονάδα που έχει εγκατασταθεί. Πρέπει επίσης να κρατείτε και ένα επιπλέον αρχείο για όλες τις τακτικές εργασίες συντήρησης και βοήθειας.

Αν ο χειριστής παρατηρήσει αφύσικες ή ασυνήθιστες λειτουργικές συνθήκες, πρέπει να συμβουλευτεί την εξουσιοδοτημένη τεχνική υπηρεσία του κατασκευαστή

Αν η ηλεκτρική τροφοδοσία της μονάδας διακοπεί, οι θερμαντήρες του πεστή θα πάψων να λειτουργούν. Μόλις επανέλθει το ρεύμα στη μονάδα, ραντήρες του συμπιεστή και του διαχωριστή λαδιού πρέπει να γοποιούνται τουλάχιστον 12 ώρες πριν επιχειρήσετε να θέσετε τη μονάδα πουργία.

Παράλειψη αυτής της διαδικασίας μπορεί να προκαλέσει βλάβη των συμπιεστών λόγω υπερβολικής συσσώρευσης υγρού στο συμπιεστή.

νέυνήθη συντήρηση

Οι ελάχιστες εργασίες συντήρησης αναφέρονται στον Πίνακα 2

Περιορισμένη βοήθεια και εγγύηση

Όλες οι μονάδες έχουν δοκιμαστεί στο εργοστάσιο και έχουν εγγύηση για 12 μήνες από την πρώτη έναρξη ή 18 μήνες από την ημερομηνία παράδοσης. Αυτές οι μονάδες σχεδιάστηκαν και κατασκευάστηκαν τηρώντας τις μέγιστες Έπροδιαγραφές ποιότητας και εγγιώνται χρόνια λειπουργίας χωρίς βλάβες. Είναι σημαντικό, παρόλα αυτά να εξασφαλίσετε μια σωστή και τακτική συντήρηση σύμφωνη με όλες τις διαδικασίες που αναφέρονται στο παρόν εγχειρίδιο και στα σωστά πρακτικά συντήρησης των μηχανών.

Σας συμβουλεύουμε να συνάψετε ένα συμβόλαιο συντήρησης με μια εξουσιοδοτημένη υπηρεσία του παραγωγού που θα είναι σε θέση να εγγυηθεί μια σωστή εξυπηρέτηση χωρίς προβλήματα χάρις στην εμπειρία και την τεχνογνωσία του προσωπτικού μας.

Πρέπει να γνωρίζετε επίσης ότι η μονάδα απαιτεί μια συντήρηση και κατά τη διάρκεια της περιόδου εγγύησης.

Σας γνωστοποιούμε ότι η χρήση της μονάδας με ακατάλληλο τρόπο. για παράδειγμα πέρα από τα λειπουργικά της όρια ή από έλλειψη σωστής συντήρησης σύμφωνα με τα όσα αναφέρονται στο παρόν εγχειρίδιο, ακυρώνει την εγγύηση.

Δώστε ιδιαίτερη προσοχή στα ακόλουθα σημεία τηρώντας τα όρια της εγγύησης

1. Η μονάδα δεν μπορεί να λειτουργήσει πέρα από τα καθορισμένα όρια
2. Η ηλεκτρική τροφοδοσία πρέπει να είναι εντός των ορίων της τάσης και να μην έχει αρμονικές ή ξαφνικές εναλλαγές τάσης.
3. Η τριφασική τροφοδοσία δεν πρέπει να παρουσιάζει ανισορροπία μεταξύ των φάσεων ανώτερης των 3%. Η μονάδα πρέπει να παραμείνει κλειστή μέχρις ότου το ηλεκτρικό πρόβλημα δεν έχει λυθεί.
4. Μην απενεργοποιήσετε ή ακυρώσετε καμία συσκευή ασφαλείας, είτε αυτή είναι μηχανική, ηλεκτρική ή ηλεκτρονική.
5. Το νερό που έχει χρησμοποηθεί για να γεμίσει το υδραυλικό κύκλωμα πρέπει να καθαρίζεται και να επεξεργάζεται σωστά. Ένα μηχανικό φίλτρο πρέπει να τοποθετείτε στο πιο κοντινό σημείο εισόδου του εξατμιστή.
6. Αν έχουν γίνει εδικές συμφωνίες τη στημή της παραγγελίας, η ποσότητα του νερού του εξατμιστή δεν πρέπει να είναι ανώτερη των 120% και κατώτερη των 80% της ονομαστικής ικανότητας.

Υποχρεωτικοί τακτικοί έλεγχοι και αρχή των εφαρμογών υπό πίεση

Οι μονάδες συμπεριλαμβάνονται στην κατηγορία III της ταξινόμησης που έχει καθοριστεί από την Ευρωπταϊκή Οδηγία PED 2014/68/ΕΕ.

Για τους chiller που ανήκουν σε αυτή την κατηγορία, ορισμένοι τοπικοί κανονισμοί απαιτούν μια τακτική επιθεώρηση από πλευράς της

εξουσιοδοτημένης εταιρίας. Ελέγξτε τις απαιτήσεις που ισχύουν στο χώρο της εγκατάστασης

Διάρκεια ζωής

Η διάρκεια ζωής των προϊόντων μας είναι δέκα (10) έτη.

Πίνακας 13 - Πρόγραμμα συντήρησης ρουτίνας

Κατάλογος των δραστηριοτήτων	Εβδομαδιαίες	Μηνιαίες(Σημείωση 1)	Ετήσιες/εποχιαές(Σημείωση 2)
Γενικά:
Ανάγνωση των λειτουργικών δεδομένων (Σημείωση 3)	X
Οπτική επιθεώρηση της μονάδας για τυχόν ζημιές και/ή χαλάρωση		X
Έλεγχος της ακεραιότητας της θερμομόνωσης			X
Καθαρισμός και βάψιμο όπου είναι απαραίτητο			X
Ανάλυση του νερού (5)			X
Έλεγχος της λειτουργίας του συστήματος ροής		X
Ηλεκτρική εγκατάσταση:
Επταλήθευση της ακολουθίας ελέγχου			X
Έλεγχος της φθοράς του μετρητή – αντικαταστήστε αν είναι αναγκαίο			X
Έλεγχος της στεγανότητας όλων των ηλεκτρικών σταθμών – σφίξτε αν είναι απαραίτητο			X
Καθαριότητα στο εσωτερικό του ηλεκτρικού πίνακα ελέγχου			X
Οπτική επιθεώρηση των εξαρτημάτων για τυχόν σημάδια υπερθέρμανσης		X
Έλεγχος της λειτουργίας του συμπιεστή και της ηλεκτρικής αντίστασης		X
Μέτρηση της μόνωσης του κινητήρα συμπίεσης χρησιμοποιώντας το Megger			X
Κύκλωμα ψύξης:
Έλεγχος για διαρροές του ψυκτικού		X
Έλεγχος της ροής του ψυκτικού υγρού μέσω του γυαλιού οπτικής επιθεώρησης το γυαλί επιθεώρησης πρέπει να είναι πλήρης	X
Έλεγχος της πτώσης πίεσης του φίλτρου αφυδάτωσης		X
Ανάλυση των δονήσεων του συμπιεστή			X
Ανάλυση της οξύτητας του λαδιού του συμπιεστή (σημείωση 6)			X
Τμήμα του συμπυκνωτή:
Καθαρισμός των συμπυκνωτών (Σημείωση 4)			X
Έλεγχος για το σωστό σφίξιμο των ανεμιστήρων			X
Έλεγχος των πτερυγίων του συμπυκνωτή – αφαιρέστε εφόσον είναι αναγκαίο			X

Σημειώσεις::
36. Οι μηνιαίες εργασίες συμπεριλαμβάνουν και όλες τις εβδομαδιαίες.
37. Οι επήσιες εργασίες (ή κατά την έναρξη της σεζόν) συμπεριλαμβάνουν και όλες τις εβδομαδιαίες και μηναίες.
38. Οι λεπουργικές αξίες της μονάδας μπορούν να διαβάζονται καθημερινά τηρώντας υψηλές προδιαγραφές προσοχής.
39. Σε χώρους με υψηλή συγκέντρωση σωμαπιδίων που μεταφέρονται από τον αέρα, μπορεί να είναι απταραίτητο να καθαρίζετε τον συμπτυκνωτή πιο συχνά.
40. Ελέγξε για την παρουσία τυχόν διαλυμένων μετάλλων.
41. TAN (Συνολικός αριθμός οξέων) : ≤ 0,10 : καμιά δράση
Μεταξύ 0,10 και 0,19: αντικαταστήστε τα αντόξηνα φίλτρα και ελέγξτε και πάλι μετά από 1000 λεπουργικές ώρες. Συνεχίστε με την
αντικατάσταση των φίλτρων μέχρις ότου το TAN δεν είναι κατώτερο των 0,10.

0,19 : αντικαταστήστε το λάδι, το φίλτρο του λαδιού και τον στεγνωπή λαδιού. Ελέγξετε σε τακτικά χρονικά διαστήματα.

Χρήσιμες πληροφορίες σχετικές με τον ψύκτη που χρησιμοποιείτε

Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμοκηπίου. Μην ελευθερώνετε τα αέρια στην στημόσφαιρά.

Τύπος ψύκτη R410Α

Aδja GWP(1): 2087,5

(1)GWP =

θέρμανση του πλανήτη

Η ποσότητα της ψύξης που απατείται για την κανονική λειπουργία αναγράφεται στην πηνακίδα της μονάδας.

Η προσότητα πραγμαπικής ψύξης που φορτώνεται στη μονάδα φαίνεται σε μια ράβδο αργύρου στο εσωτερικό του ηλεκτρικού πίνακα.

Σύμφωνα με τα όσα καθορίζονται από την ευρωπαϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίπτης αι τακτικές επιθεωρήσεις για την επισήμανση τυχόν διαρροών του ψύκτη.

Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες

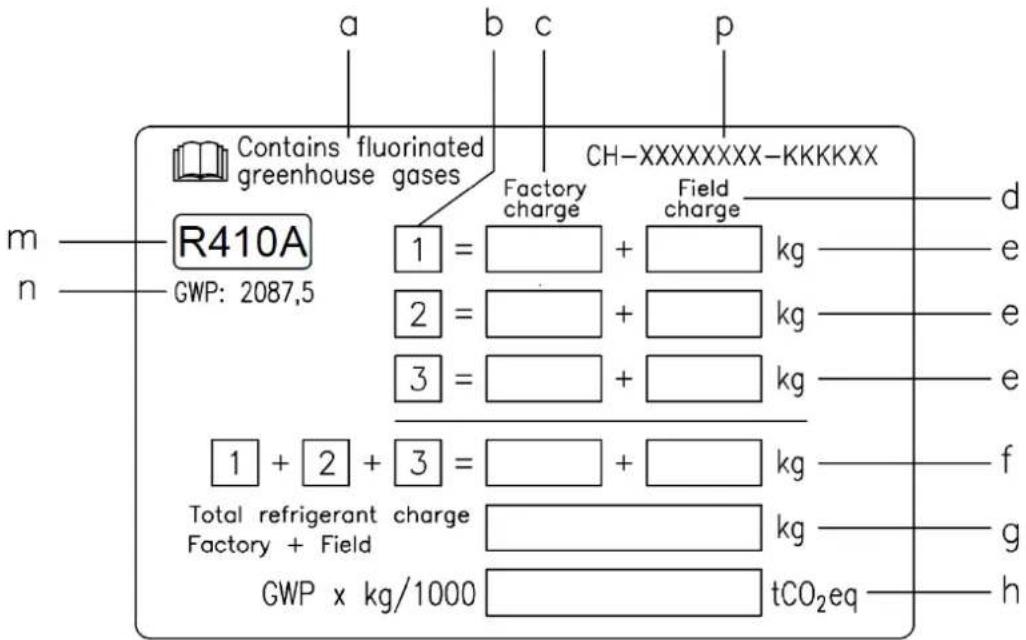

Οδηγίες εργοστασίου και πεδίου πλήρωσης μονάδων

(Σημαντικές πληροφορίες σχετικές με το ψυκτικό μέσο που χρησιμοποιείτε)

Το σύστημα ψυκτικού μέσου θα φορτωθεί με φθοριούχα αέρια θερμοκηπίου.

Μην ελευθερώνετε τα αέρια στην ατμόσφαιρά.

1 Συμπληρώστε με ανεξίτηλη μελάνη την ετικέτα του φορτίου πλήρωσης του ψυκτικού μέσου που παρέχεται με το προϊόν σύμφωνα με τις ακόλουθες οδηγίες:

- to φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (1; 2; 3)

- to συνολικό φορτίο πλήρωσης του ψυκτικού μέσου (1 + 2 + 3)

- υπολογίστε την εκπομπή αερίων θερμοκηπίου με την παρακάτω φόρμουλα:

Τιμή GWP του ψυκτικού μέσου x Συνολικο φορτίο πλήρωσης ψυκτικού μέσου (σε kg) / 1000

α Περιέχονται φθοριούχα αέρια θερμοκηπίου.

β Αριθμός κυκλωμάτων

γ Εργοστασιακό φορτίο πλήρωσης

δ Φορτίο πλήρωσης πεδίου

ε Φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (σύμφωνα με τον αριθμό κυκλωμάτων)

στ Συνολικό φορτίο πλήρωσης ψυκτικού μέσου

ζ Συνολικό φορτίο πλήρωσης (Εργοστάσιο + Πεδίο)

η Εκπομπή αερίων θερμοκηπίου το συνολικό φορτίο πλήρωσης εκφράζεται σε τόνους του αντίστοιχου CO2

m Τύπος ψυκτικού μέσου

n GWP = Πιθανότητα θέρμανσης του πλανήτη

ρ Σειριακός αριθμός μονάδας

2 Η συμπληρωμένη ετικέτα πρέπει να προσκολλάται στο εσωτερικό του ηλεκτρολογικού πίνακα.

Σύμφωνα με τα όσα καθορίζονται από την ευρωπαϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίτητες οι τακτικές επιθεωρήσεις για την επισήμανση τυχόν διαρροών του ψύκτη. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες.

ΣΗΜΕΙΩΣΗ

Στην Ευρώπη, η εκπομπή αερίων θερμοκηπίων του συνολικού φορτίου πλήρωσης του ψυκτικού μέσου στο σύστημα

(εκφράζεται σε τόνους αντίστοιχου CO₂) χρησιμοποιείται για να καθορίσετε τα χρονικά διαστήματα συντήρησης. Τηρήστε την ισχύουσα νομοθεσία.

Φόρμουλα για να υπολογίσετε την εκπομπή αερίων θερμοκηπίου:

Τιμή GWP του ψυκτικού x Συνολική φόρτωση ψυκτικού (σε kg) / 1000

Χρησιμοποιήστε την τιμή GWP που αναφέρεται στην ετικέτα αερίων θερμοκηπίου. Αυτή η τιμή GWP

βασίζεται στην 4η Έκθεση αξιολόγησης IPCC. Η τιμή GWP που αναφέρεται στο εγχειρίδιο μπορεί να μην ισχύει (π.χ. βασίζεται στην 3η Έκθεση αξιολόγησης IPCC)

Διάθεση

Η μονάδα αποτελείται από μεταλικά, πλαστικά και ηλεκτρονικά εξαρτήματα. Όλα αυτά τα μέρη πρέτει να απορρίπτονται σύμφωνα με τις τοπικούς ισχύοντες κανονισμούς. Οι μηταταρίες από μόλυβδο πρέτει να συγκεντρύνονται και να στέλνονται σε ειδικά κέντρα συλλογής απορριμμάτων.

Το λάδι πρέπει να συλλέγεται και να αποστέλλεται σε ειδικά κέντρα συλλογής-απορριμμάτων

Το παρόν εγχειρίδιο αποτελεί ένα τεχνικό βοήθημα και δεν αποτελεί προσφορά δεσμευτική. Το περιεχόμενο δεν αποτελεί ρητή ή σιωπηλή εγγύψηση ως πλήρες,ακριβές ή αξόπιστο. Όλα τα δεδομένα και οι προδιαγραφές που περιέχονται μπορούν να τροποποιηθούν χωρίς προειδοποίηση. Τα δεδομένα που γνωστοποιούνται τη στιγμή της παραγγελίας θα θεωρηθούν ως οριστικά

Ο κατασκευαστής δεν αναλαμβάνει καμιά ευθύνη για τυχόν άμεσες ή έμμεσες ζημιές με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή την ερμηνεία αυτού του εγχειριδίου.

Σας παρέχουμε το δικαίωμα να κάνετε τροποποιήσεις σχεδιασμού και δομής οποιαδήποτε στιγμή χωρίς προειδοποίηση. Κατά συνέπεια η εικόνα στο εξώφυλλο δεν είναι δεσμευτική.
