РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EWAQ-GZXR DAIKIN

A – B Типична схема за охлаждане – Броят на компресорите и водните входове и изходи са примерни. Моля направете справка, с диаграмата с размерите на машината, за точния брой на водните връзки.

Този наръчнике е важен спомагателен документ заквалифицирания персонал, независимо оттова, при никакви обстоятелства, не може да замени

ролята на персонала.

Благодарим Ви, че закупихте този охладител

ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТОЗИ НАРЬЧНИК ПРЕДИ ЗАПОЧВАНЕ НА МОНТАЖ И ПРЕДИ ПУСКАНЕ НА УРЕДА. НЕПРАВИЛНИЯТ МОНТАЖ МОЖЕ ДА ДОВЕДЕ ДО ОБРАЗУРАНЕ НА ЕЛЕКТРИЧЕСКИ ИСКРИ, КЪСИ СЪЕДИНЕНИЯ, ЗАГУБИ, ПОЖАРИ ИЛИ ДРУГИ ПОВРЕДИ УРЕДА ИЛИ НАРАНЯВАНЕ НА ХОРА.

(Декларация за Съгласуване); в тези документи са включени всички технически данни на закупеният уред и

При несъответствие между наръчника и документите на уреда, направете оправка с документите на корпуса на машината. При съмнения, ее обърнете към представителя на производителя.

Целта на този наръчник, е да могат инсталиращият и квалифицираният оператор, да соотурят правилен монтаж, пукане в експостация и поддръжка на уреда, без създаване на рискове за хората, животните иили предмети.

Приемане на уреда

В момента на получаване на уреда на мястото за инсталиране, трябва да бъде проверен за откриване на възможни повреди. Всички части, описани списъка за експедиция, трябва да бъдат прегледани и проверени.

В случай, че устройството е повредено, не отстранявайте повредения

материал и незабавно докладвайте повредата на транспортната компания и изискайте от тях да извършат проверка на уреда.

Незабавно уведомете представителя на производителя, за повредата, ка извратите по възможност сними, които могат да са полезни за определяне на отговорността.

Описание

Закупеният уред е Нагревателна Помпа на машина, предназначейавредата не трябва да бъде отстранена, докато не бъде извършена охпаждане / негряване на вода (или на смес на вода - гликоп) в рамите на посочените по-допу ограничения. Принципът на действие на уреда е на базата на парна компресия, кондензация и изпаряване, в съответственционарническото напрежение, указани на уреда. Отговорността за възможн обратния цикъл на Карно. Основните компоненти са: повреди, след приемане на уреда, не е за сметка на производителя.

• Винтов компресор за увеличаване на налягането на охлаждащата пара от налягане на изпарение до налягане на кондензация. Работни ограничения
• Изпарител, когато охлаждащата течност с ниско напятане се складиране изпарява, охлаждайки по този начин водата в "Режим Охлаждане" условията на средата трябва да са в рамките на следните ограничения: когато охладителят създава конденз, нагревайи по този начин водата в "Режим Нагряване". Минимална температура насредата : -20°C Максимална температура насредата : +43°C
• Серпентина, където парата с високо налягане кондензира, отбитьсквайки топлината отделена в атмосферата от охладената вода, благодарение на топлообменник с въздушно охлаждане. В дведе до повреда на частите, а съхраняването при температура по-висока режим охлаждане, в режим нагряване охладителят с ниско налягане. ОТ максимальната, може да доведе до отваряне на предпазните клапани. се изпарява, поемайки топлина от средата с ниска температура. Съхраняването при температура на конденз, може да доведе до повреда
• Разширителен клапан позволява намаляване на налягането на на електрическите части. кондензираната течност от налягане на кондензация до налягане на охлаждане. Работа
  Условията на средата трябва да са в рамките на следните ограничения:
  Минимална температура на средата : -20°C
  Максимална температура на средата : +43°C
  Макоимапна относителна впажност : 95% без конденз
  Съхраняването при температура пониска от минималната, може да
  въдеде до повреда на частите, а съхраняването при температура по-висона отмаксималната, може да доведе до отваряне на предпазните клапани. съхраняването при температура на конденз, може да доведе до повреда
  на електрическите части.
  Не на

Обща информация

Всички уреди се доставят заедно с електрически схеми, сертифицирани скици, обозначителни табелки; и DOC

Работни ограничения

Складиране

Работа

Работа на уреда извън указаните ограничения, може да повреди уреда. При съмнения, се свържете с представителя на производителя.

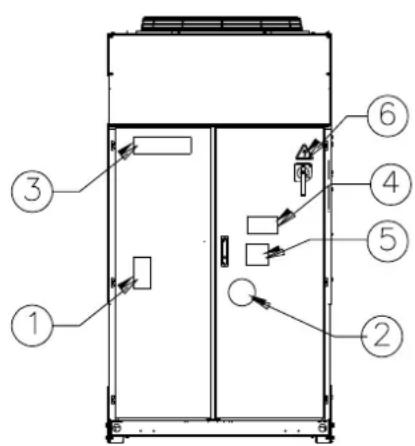

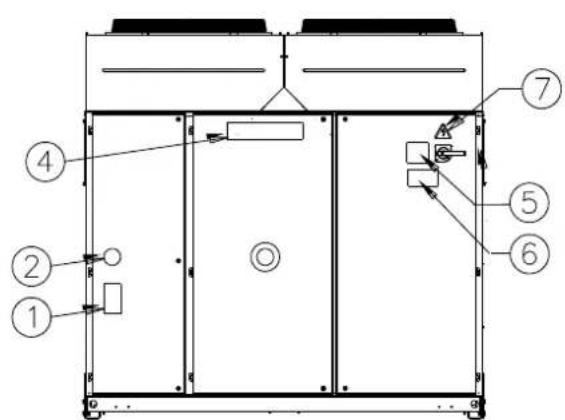

Схема 19 - Описание на етикетите поставени на електронният пулт

Обозначения на етикета

1 – Символ за незапалим газ	5 – Указание за затягане на кабелите
2 – Вид на газа	6 – Символ за електрическа опасност
3 – Лого на производителя	7 – Инструкции за повдигане
4 – Указание за опасно напрежение	8 – Обозначителни данни на табелката на уреда

Обозначения на етикета

1 – Символ за незапалим газ	5 – Указание за затягане на кабелите
2 – Вид на газа	6 – Указание за опасно напрежение
3 – Обозначителни данни на табелката на уреда	7 – Символ за електрическа опасност
4 – Лого на производителя	8 – Инструкции за повдигане

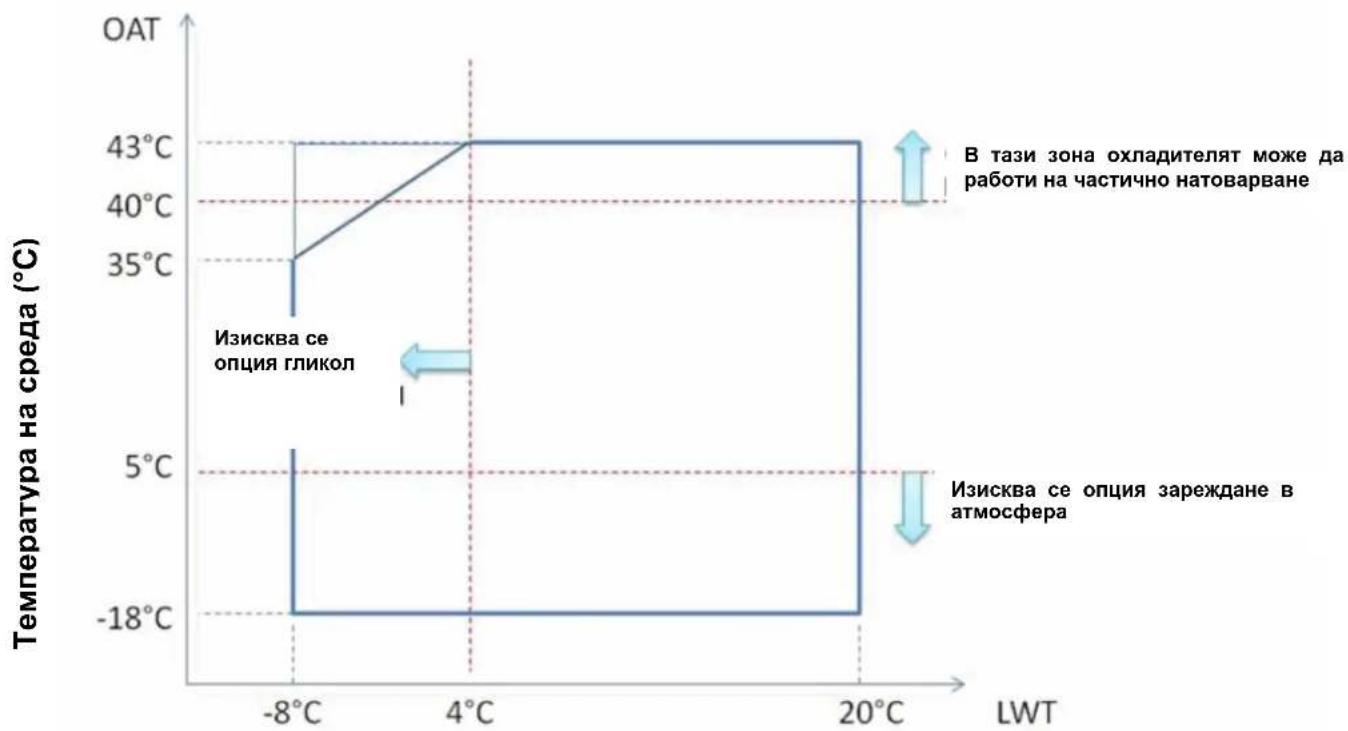

Инструкции за повдигане 2 - Работни ограничения

Температура на изходяща вода (°C)

Забележка

Горните графики представляват насоки относно работните граници на обхвата. Моля, консултирайте Софтуер за Избор на Охладител (CSS) за реалните работни граници в работни условия за всеки размер.

Легенда

Температура на изходяща вода (°C) = Температура на Изходяща Вода на Изпарител (°C)

Безопасност

Уреда трябва да бъде здраво захванат за пода.

Важно е да се спазват следните инструкции:

– Уреда може да се повдига само, със захващане на указаните за места в жълт цвят, на основата.
– Забранен е достъпа до електрическите части, без преди това да изключен главният прекъсвач на уреда и да се прекъсне електрическото захранване.
- Забранен е достъпа до електрическите части, когато не разполагате с изолираща платформа. Не се докосвайте до електрическите части, при наличие на вода и/или влага.
- Режещите ръбове и повърхността от модула на кондензатора, могат да нанесат наранявания. Избягвайте пряк контакт и използвайте подходящи средства за защита.
- Прекънете електрическото захранване, като отворите основнят прекъсвач, преди извършване операции от обслужване по перките за охлаждане и/или компресорите. Неспазването на това правило може да доведе до сериозни лични наранявания.
– Не поставяйте предмети в тръбите за вода, докато уредът е свързан към системата.
– Трябва да се монтира механичен филтър на тръбата за вода, със свързане на входа на топлообменника. трябва
– Уредът е снабден с предпазни клапани, монтирани на страните за високо и ниско налягане на веригата на охладителя.

Абсолютно е забранено сваляне на всички защиты на подвижните части.

Въжетата за повдигане и гредите за разделяне, трябва да бъда: достаточно устойчиви, за подържане на уреда в безопасност.

Проверете теглото на уреда, на указателната табелка на уреда.

Уреда трябва да се повдига с повишено внимание, следвайки инструкции

Повдигане, посочени на етикета. Повдигайте уреда много бавно, като държите идеално изправен. Следвайте инструкциите на описаните средств

за-повдигане и на етикета, прикрепен върху електрическото табло на уред

При внезапно спиране на уреда, опедвайте инструкциите, включени в Наръчника с инструкции на пулта за управление, част от документацията на корпуса на машината, доставена на крайният потребител.

Силно се препоръчва извършване на операции по монтаж и поддръжка с други лица. При случайни наранявания или проблеми, трябва да се следва да се направи следното:

- Да запазите спокойствие

• Натиснете бутона за аларама, когато е наличен на мястото за монтаж или отворете главния превключвател.
• Да преместите пострадалия на топло място, далече от уреда като го поставите в легнало положение.
• Да се свържете незававно с персонала за извънредна ситуация, напичен в сградата или към службата за спешна медицинска помощ.
• Да изнакате пристигането на оператора за спешна помощ, без да оставяте пострадалият сам
• Да предоставите необходимата информация на операторите от спешна помощ

Избягвайте инсталиране на охладителя, в зони които могат да са опасни, по време на операциите по поддръжка, като платформа без парапети или водачи, или зони не отговарящи на изискванията за околно пространство на охладителя.

Шум

Уреда издава шум основно при въртене на компресорите и на перките. Нивото на шума за всеки модел, е посочено в документацията за продажба. Когато уредът е правилно инсталиран, използван и подложен на поддръжка, нивото на излагане на шум не налага използване на никакви специални предпазни средства, при постоянна работа в близоста до машината. При монтаж със специални звукови изисквания, може да се наложи монтаж на приспособления, за намаляване на допълнително излагане на шум.

Придвижване и повдигане

Избягвайте удряне и/или разклащане на уреда по време на поставяне/сваляне на превозното средство за транспорт и придвижване. Бутайте или дърпайте уреда, единствено от основната рама. Закрепете уреда, отвътре за превозното средство, така, че да е неподвижен и да не може да нанесе евентуални щети.

Внимавайте нито една част на уреда да не падне, по време на транспорт и поставяне/сваляне.

Всички уреди са снабдени с точки за повдигане, указани в жълт цвят. Само тези точки могат да бъдат използвани за повдигане на уреда, както е показано на следната схема.

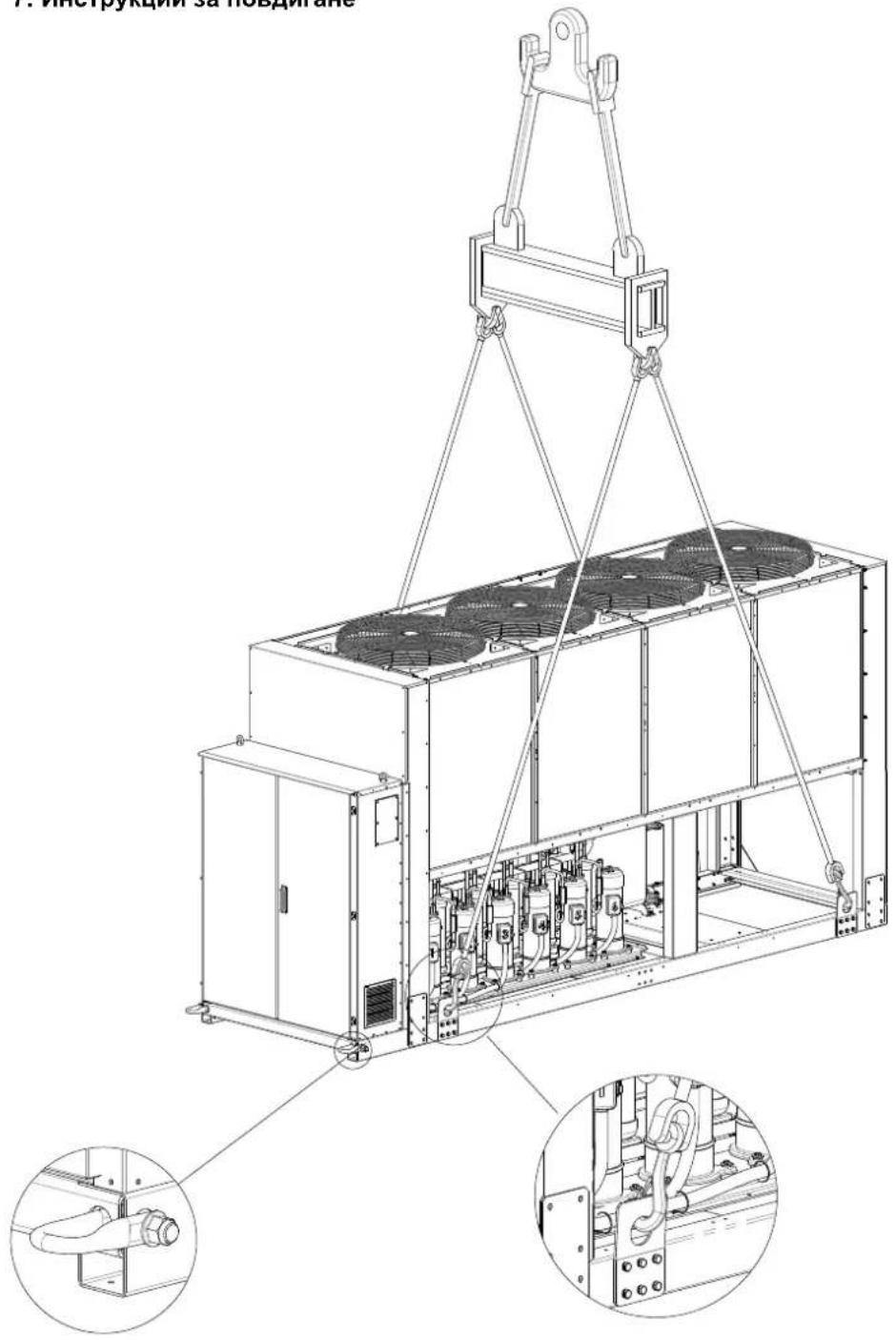

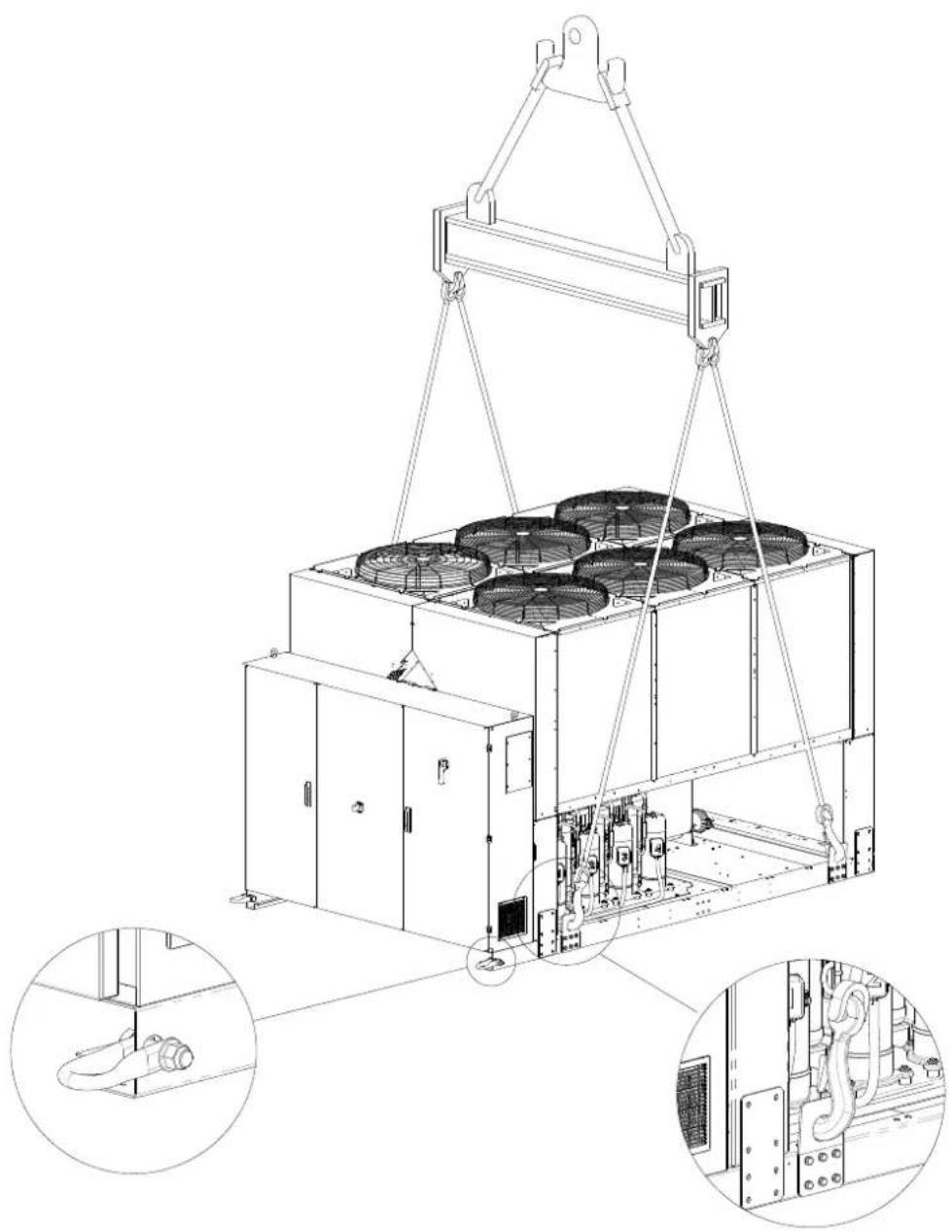

Схема 3 - Повдигане на уреда

EWAQ210GZ

ЗАБЕЛЕЖКА: Следвайте инструкциите за повдигане, описани на етикета, поставени върху електрическото табло.

7: Инструкции за повдигане

1. Инструкции за повдигише

(Схемата показва само версия с 6 вентилатора.

За версии с 8 вентилатора, режимът на повдигане е един и с)

ЗАБЕЛЕЖКА: Следвайте инструкциите за повдигане, описани на етикета, поставени върху електрическото табло.

8: Инструкции за повдигане

Инструкции на средствата за повдигане

• Средствата за повдигане, въжета/вериги, аксесоари и процедурите по повдигане трябва да бъдат в съответствие с местните разпоредби и действащите регламенти.
• Единствено точките за повдигане, налични върху основната рамка, трябва да бъдат използвани за повдигане на уреда. Точките за повдигане са обозначени с жълт цвят. Броят на вентилатори може да се различава от този на схемата, в зависимост от размера на устройството.
• Трябва да се използват всички точки по време на процедурата за повдигане.
• Трябва да се използват само затварящи куки по време на процедурата по повдигане.
• Въжетата/веригите и куките трябва да бъдат съобразени с товара. Виж специфично тегло на повдигане върху етикета на идентификация.
• Летви за напречно разпръскване с дължина 1400 mm (EWYQ160F\~230F) и дължина 2300 mm (EWYQ310F\~630F) трябва да бъдат използвани, за да се избегне повреда на уреда.
• Въжетата/веригите за повдигане трябва да имат минимална дължина, както е указано на чертежа
• Монтажникът носи отговорността за правилното оразмеряване на средствата за повдигане
• Оборудване и неговата правилна употреба. Препоръчва се използването на въжета/вериги, всяко от които с минимална вертикална товароподемност, равна или по-голяма от теглото на уреда.
• Уредът трябва да бъде повдигнат бавно и правилно нивелиран. Регулирайте средствата за повдигане, за да се гарантира нивелирането.

Поставяне и сглобяване

Всички уреди са проектирани за външно изпозлване, на балкони или на земя, при условие, че зоната на инсталиаране е свободна от излишни предмети, които могат да намалят потока на въздух към кондензиращите батерии.

Уредът трябва да се инсталира на здрави и идеално нивелирани основи. Когато уредът се инсталира на балкони или покриви, може да се наложи изпозлване на греди за разпределение на тежестта.

За инсталиране на земя трябва да се осигури устойчива циментна основа, с минимална дебелина от 250 мм и с дължина по-голяма от тази на уреда, подходяща за поддържка теглото на уреда.

Когато уредът се инсталира на места, леснодостъпни за хора и животни, се препоръчва монтиране на предпазни решетки на модулите на кондензатора и на компресора.

За осигуряване на по-добра работа на мястото за инсталиране, следвайте следните предпазни мерки и инструкции:

• Избягвайте рециклиране на въздушният поток.
• Уверете че, че няма предмети, които пречат на правилният въздушен поток.
• Проверете за осигуряване на устойчиви и здрави основи за намаляване на шума и вибрациите.

- Избягвайте инсталиране на уреда в изключително прашни среди, с цел намаляване замърсяване с прах на кондензиращите батерии.

Водата в системата трябва да бъде изключително чиста, както и трябва да се премахнат всички следи от масло. Трябва да се инсталира механичен воден филтър, на тръбата на входа на уреда.

Минимални изисквания за пространство

Много е важно спазването на минималните растояния на всички уреди, за осигуряване на оптимална вентилация на кондензиращите батерии. Когато решите на кое място да поставите уреда, и за осигуряване на подходящ въздушен поток, вземете под внимание следните условия:

- Избягвайте рециклиране на топъл въздух

- Избягвайте недостатъчно подаване на въздух на кондензатора с въздушно охлаждане.

И двете условия могат да доведат до увеличаване на налягането за конденз, което води до намаляване на енергийната ефективност и на коефициента на полезна мощност на охладителя.

Всяка страна на уреда трябва да бъде достъпна, за извършване на операции по поддръжка след инсталиране. Фигура 4 показва изискваното минимально разстояние.

Не трябва да има проблеми за извършване на вертикално отвеждане.

Когато уредът е ограден от стени или предмети, със същата височина като тази на уреда, той трябва да се монтира на растояние не по-малко от (виж Фигура 4С или 4D). Когато предметите са по-високи, уредът трябва да се монтира на растояние не по-малко от (виж Фигура 4Е или 4F).

Когато уредът се монтира без да се спазват минимальните препоръчвани растояния за стените и/или вертикални предмети, може да се получи комбинация от рециклиране на топъл въздух и/или недостатъчно подаване на кондензатора с въздушно охлаждане, което може да доведе до намаляване на к.п.д. и на ефективността.

При всички случаи, микропроцесора позволява на уреда да се адаптира към новите операции на работа, с достигане на максимальният наличен капацитет, при определени условия, независимо че страничното растояние е по-малко от препоръчваното, освен когато оперативните условия влияят на безопасността на хора или на надеждността на уреда.

Когато два или повече уреда се поставят един до друг, се препоръчва спазване на растояние от поне (виж Фигура 4G или 4H) между банките на кондензатора.

Когато нивата на излъчване на шум, изискват специален контрол, се обръща голямо внимание за изолиране на уреда от основата, с поставяне по подходящ начин, на елементи против вибриране (доставят се като опции). Гъвкавите връзки трябва да се монтират и на водните връзки.

Тръби за водата

Тръбите трябва да се проектират с възможно наймальк брой колена, и вертикални смени на посоката. По този начин разходите по инсталацията намаляват значително и се подобрява работата на системата.

Системата за вода трябва да има:

1. Монтиране на антивибратори за намаляване на предаване на вибрациите на конструкцията.
2. Изолиращи клапани за изолиране на уреда от водопроводната система, по време на операциите по обслужване.
3. Приспособлението за обезвъздушаване на ръка и автоматично на най-високата точка на системата, а уреда за отвеждане в най-ниската точка.
4. Изолаторът и приспособление за топлинна енергия не трябва да са разположени в най-високата точка на системата.
5. Подходящо приспособление, което да може да поддържа водопроводната система под налягане (разширителен съд и др.).
6. Индикатори за налягане и температура на водата, които служат на оператор, а по време на операциите по обслужване и поддръжка.

Схема 4 - Изисквания за минимално растояние

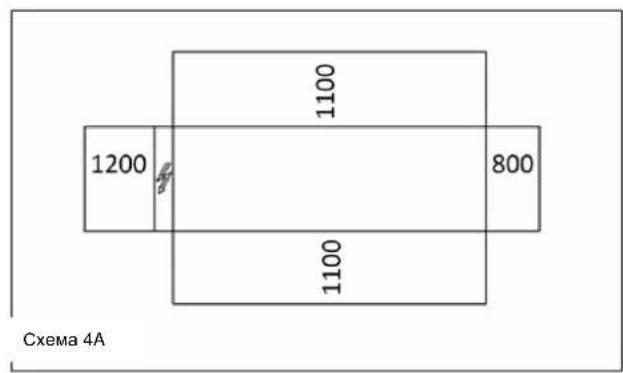

1200 1100 800 1100 Схема 4А

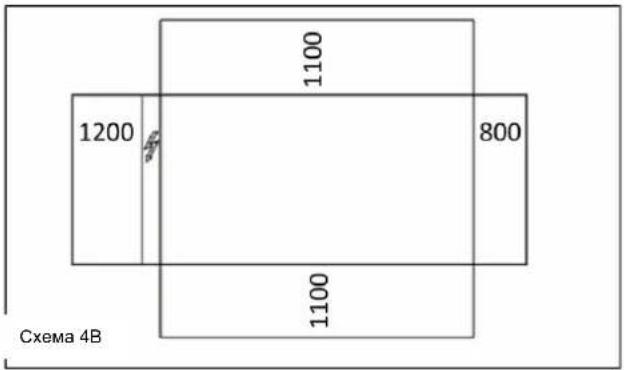

1200 1100 800 1100 Схема 4В

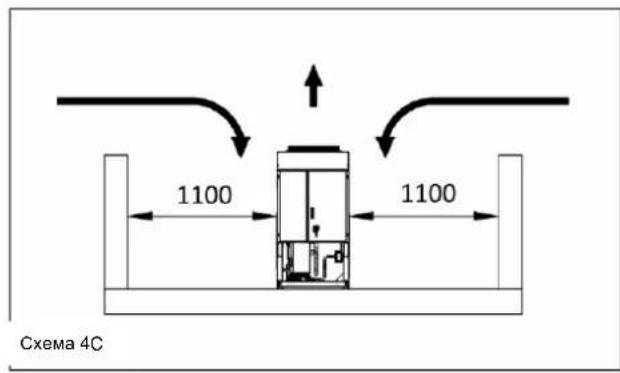

1100 1100 Схема 4C

1800 1800 Схема 4D

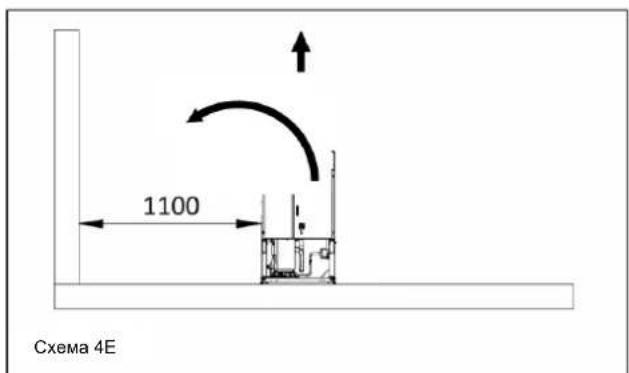

1100 Схема 4E

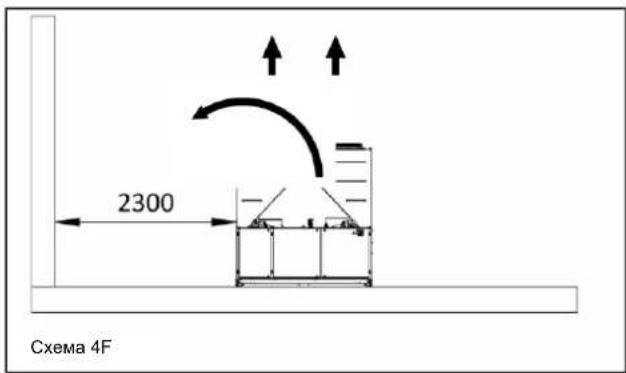

2300 Схема 4F

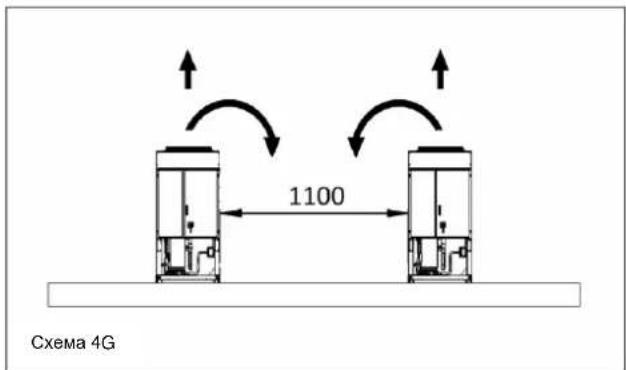

Cxema 4G 1100

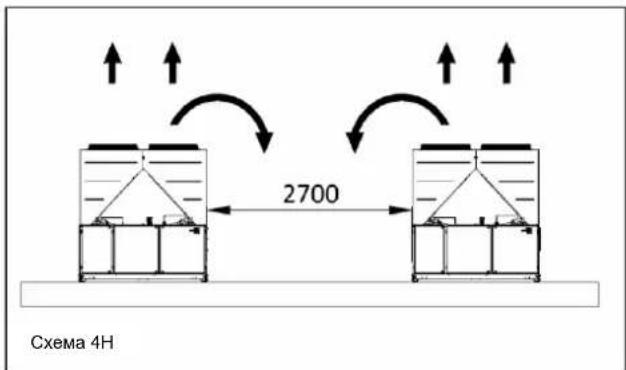

2700 Схема 4H

1. Филтър или приспособление за отстраняване на частиците от течността. Използването на филтър удължава живота на изолатора и на помпата, като помага за поддържане на водопроводната система в по-добро състояние.

2. Изолатора има електрическо съпротивление с термостат, осигуряващ защита срещу замръзване на водата при минимална температура на средата от -25^ . Всички други тръби за вода/външни водопроводни

приспособления към уреда, трябва да бъдат защитени от замръзване.

1. Приспособлението за топлинна енергия трябва да се изпразни от водата, по време на зимният сезон, освен в случаите когато към нея бъде добавена смес от етилов гликол, в съответното процентно съотношение.

2. При смяна на уреда, цялата водопроводна система трябва да се изпразни и почисти преди инсталиране на нов уред. Преди пускане на новият уред, се препоръчва, извършване на

обичайни тестове и подходящи обработки на водата.

1. При добавяне на гликол към водопроводната система като защита от замръзване, обърнете внимание, налягането на засмукване да бъде по- ниско, характеристиките на уреда са по-лоши и спадовете в налягането са по-големи. Всички

системи за защита на уреда, като тази от замръзване, и защита от ниско налягане, трябва отново да бъдат настроени.

1. Преди изолиране на водните тръби, проверете за течове.

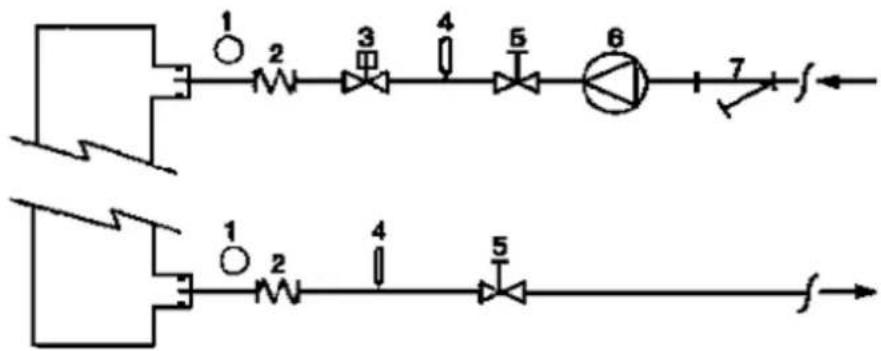

Схема 5 - Свързване на тръбите за вода към изолатора

EVAP

1. Манометър
2. Гъвкава връзка
3. Дебитомер

4. Температурна сонда

5. Изолиращ клапан

6. Помпа
7. Филтър

1. Манометър
2. Гъвкава връзка

3. Температурна сонда

4. Изолиращ клапан

5. Помпа
6. Филтър

Обработка на водата

Преди задействане на уреда, почистете водният кръг. Замърсявания, варовик, наслагвания от корозия или друг материал, могат да се натрупат отвътре на топлообменника и да намалят капацитетът му за топлинен обмен. Може да се увеличи и спада в налягането, което намалява потока на водата. Подходящата обработка на водата, може да намали

опасността от корозия, ерозия, образуване на въглерод и други. Най-подходящият начин за обработка на водата, трябва да бъде оперделен на място, в зависимост от вида на системата и от характеристиките на водата.

Производителя не носи отговорност за възможни щети или лоша работа на уреда, вследствие на неизвършена или неправилна обработка на водата.

Таблица 19 - Допустими граници за качеството на водата

pH (25°C)	6,8÷8,0		Обща твърдост (mg CaCO_3 / l)	< 200
Електрическа проводимост μS/cm (25°C)	<800		Желязо (mg Fe / l)	< 1,0
Хлоридни йони (mg Cl^- / l)	<200		Сулфидни йони (mg S^2- / l)	Няма
Сулфатни йони (mg SO_4^2- / l)	<200		Амониеви йони (mg NH_4^+ / l)	< 1,0
Алкалност (mg CaCO_3 / l)	<100		Силициев диоксид (mg SiO_2 / l)	< 50

Защита против замръзване на обменници за топлинна енергия и изолатор

Когато уредът включва приспособления, които генерират по-високи хармоници (като VFD и намаление на фаза), загубите към земята, могат да

нарастнат до достигане на много високи стойности (около 2 Ампера).

Всички изолатори са снабдени с електрическо съпротивление, сзащитите на системата за електрическо захранване, трябва да бъда термостатично регулиране, което осигурява подходяща защита проединя наоснованапоочнителопогрестойности

замръзване при минимални температури от-25°C. Независимо от това,

освен когато топлообменниците са напълно празни и почистени с р

против замръзване, могат да се използват и допълнителни методи замръзване.

При проектиране на системата като цяло, се имат предвид два мет защита, описани по-долу:

– Постоянно циркулиране на воден поток отвътре на тръбите и топлообменниците

— Добавяне на подходящо количество пликол отвътре на водният крыг.

– Топлинна изолация и допълнително отопление на изложените тръби

– Изпразване и почистване на топлообменника по време на зимни сезон

Отговорност на инсталиращият и/или на местният персонал по поде да осигури използването на методи против замръзване.

Проверете дали се прилагат редовно подходящи операции, по под

за защита против замръзване. Неспазването на указанията по-горе

да повреди уреда. Повредите, вследствие на замръзване не са пок гаранцията.

Работа

Отворност на оператора

Важно е операторът да притежава подходящо професионално обучение, и да за може да заучи системата, преди използване на уреда. Освен запоснаване с този наръчник, операторът трябва да заучи работникт

Наръчник на микропроцесора и на електрическата схема, за да разбере последователността при пускане, работа, последователността при спиран и работата, на всички приспособления за безопасност.

По време на фазата на първоначално пускане на уреда, оторизиран техни от производителя е на разположение, за отговаряне на възможни въпроси за даване на правилни инструкции, относно процедурите на работа.

Операторът трябва да води регистър на оперативните данни за всек инсталиран уред. Отделно, трябва да води регистър за всички периодични дежности, по поддръжка и обслужване.

Пожабелязване на аномалии или необичайни условия на работа, трябва даисотсвържете с оторизиран технически сервис на производителя.

Монтиране на дебитомер

За осигуряване на достатъчен поток на водата в целият изолатор, да се монтира дебитомер във водопроводният кръг, който мож постави на водните тръби на входа или на изхода. Дебитомерът сл спиране на уреда, в случай на прекъсване на потока на водат предпазвайки по този начин изолатора от замръзване.

Производителят предлага, като опция, дебитомер подходящ за това приложение.

Този дебитомер вид лъжичка, е подходящ за постоянни приложени (IP67), сдиаметърнатръбите от 1" до 6".

Дебитомерът разполага с чист контакт, който трябва да се свт електрически към терминалите, указани на електрическата схема.

Дебитомерът трябва да се калибрира, за да може да се извърши н при спад на потока на водат, а подавана на изолатора под 50% от р капацитет.

По желание, уредът може да бъде снабден, със система за от топлинна енергия.

Тази система се поставя заедно с топлообменник, с водно охлажда отвеждащата тръба на компресора, и на приспособлението за поду управление на налягането на кондензиране.

За солуряване работата на компресора, отвътре на неговият модул, уредът за топлинна енергия, не може да работи при температура н под 28°C.

Проектиращият инсталацията и инсталаторът на охладителя, н отговорност за спазване на тази стойност (напр. с поставяне на кларециклиране вид bypass) )

Електрическа инсталация

Общи изисквания

Всички електрически връзки на уреда, трябва да се изпълнят гаранц съответствие, с действащите закони и нормативи.

Всички дейности по монтаж, управление и поддръжка трябва да се 2 извършват от квалифициран персонал.

Направете справка с конкретната електрическа схема на закупеният уред. Когато не намирате електрическата схема заедно с уреда или ^3 при загуба, се свържете с представителя на производителя от който сте закупили уреда, за получаване на копие.

Използвайте единствено медни проводници, в противен случай може да се получи прегряване или корозия на местата за свързване, с опасност от повреждане на уреда.

За избягване на влияния, всички кабели за управление трябва да се свържат отделно от електрическите кабели. За целта използвайте различни електрически канали за прокарване. 6.

Преди извършване на обслужване на уреда, отворете главният прекъсвач за основно прекъсване на централното захранване на уреда.

При изключен уред, но при главен прекъсвач за изключване в положить затворен, неизползваните вериги остават активни.

В никакъв случай не отваряйте клемъчната кутия на компресорите, преди отваряне на прекъсвача за централно изключване на уреда. Уредите

Ако пълното захранване на устройството е изключено,

нагревателите на компресора ще станат неизползваеми. След

възстановяване на захранването на уреда, нагреватели на компресора и

масления разпределител трябва да бъдат захранени за най-малко 12 часа,

прид на се направи опит за стартиране на уреда.

Неспазването на това условие може да повреди компресорите поради прекомерно натрупване на течност в компресора.

Обичайна поддръжка

на навъдейностите по минимални дейности по поддръжка са описани в Таблица 2.

Сервиз и ограничаване на гаранцията

Весяки уреди са преминали изпитания в завода и имат гаранция 12 месеца, от първоначалното пускане или 18 месеца, от датата на доставка

Тези уреди са разработени и проектирани в пълно съответствие, с най- травнекачествени стандарти, с гаранция за безпроблемна работа в

продължение на години. Независимо от това, е важно да се осигуви

подходяща и редовна поддръжка, в съответствие с всички процедури, ящечени в този наръчник, и в съответствие с добрата практика по поддръжка на машини.

Препоръчваме, сключването на договор за поддръжка с оторизиран серви на држизводителя, за осигуряване на ефективно и безпроблемно обслужване, благодарение на опита и компетенция от страна на нашият

Версонал.

Тяяева да се има предвид, че уреда изисква извършване на поддръжка, и по време на гаранционния период.

Знайте че, използването на уреда по неподходящ начин, например извън работните ограничения или при неприлагане на подходяща поддръжка, съгласно посоченото в този наръчник, прави гаранцията невалидна.

Сплавайте следните условия, за запазване ограниченията покрити от

Уредане може да работи извън посочените ограничения.

Електрическото захранване трябва да бъде в ограниченията за

напрежение и да бъде без хармоници или случайни промени в напрежението.

Трифазното напрежение, не трябва да показва разминаване

между фазите с повече от 3 %. Уреда трябва да остане изключен, докато електрическият проблем не бъде разрешен. Не изключайте или анулирайтетито едно от

приспособленията за защита,механичен, електронен или електрически.

Водата, използвана за напълване на водният крък трябва да

бъде чиста и подходящо обработена. Трябва да се инсталира механичен филтър, на място най-близо до входа на изолатора.

Освен аконе е уточнено друго в момента на поръчката,

капацитетът на водата на изолатора не трябва да бъде по- високот 120%, ипониськот 80% отноминалният капацитет.

Задължителни периодични проверки и пускане на

приложенията под напрежение

преди Уредите влизат в категория III на класификацията за стабилност на Европейск Директива PED 201468EU.

За охладителите от тази категория, някои местни нормативи, налагат извършв

"на" периодична инспекция от оторизираната агенция. Проверете действащите изискванията на мястото на инсталация.

Едновременното действие на единично и трифазно натоварван разминаване на фазите, може да доведе до загуби към земята до 150mA,

по време на нормална работа на уреда серийно производство.

Таблица 2 - Програма за обичайна поддръжка

Списък дейности	Седмична	Месечна(Забележка 1	Годишна/сезнна(Забележка2)
Общо:
Записване на оперативните данни (Забележка 3)	X
Инспекция на око за възможни повреди и/или развивания		X
Проверка на целостта на топлинната изолация			X
Почистване и боядисване където се налага			X
Анализи на водата (5)			X
Проверка работата на дебитомера		X
Електрическа инсталация:
Проверка на последователността на контрол			X
Проверка на износването на контактора – заменете при необходимост			X
Проверка на доброто затягане на всички електрически терминали – ако се налага затегнете			X
Почистване отвътре на пулта за електронно управление			X
Проверка на око на частите за наличие на следи от прегряване		X
Проверка работата на компресора и на електрическото съпротивление		X
Измерване изолацията на двигателя на компресора с помощта на Megger			X
Кръг на охлаждане:
Проверка за наличие на възможни течове от охладител		X
Проверка на потока на охладител с помощта на стъкло за проверка на око стъклото за инспекция трябва да бъде пълно	X
Проверка на спада в налягането на дехидриращият филтър		X
Анализи на вибрациите на компресора			X
Анализи на киселинността на маслото на компресора (Забележка 6)			X
Модул на кондензатора:
Почистване на банките на кондензатора (Забележка 4)			X
Проверка правилното затягане на перките			X
Проверка на перките на банката на кондензатора – ако трябва ли свалете			X

Забележка:
1. Месечните дейности включват всички седмични дейности.
2. Годишните дейности (или тези в началото на сезона) включват всички седмични и месечни дейности.
3. Работните стойности на уреда могат да се отчитат всекидневно, при спазване на високите стандарти за наблюдение.
4. В среди с повишена концентрация на прах и частици пренасяни по въздушен път, може да се наложи по-често почистване на банката на кондензатора.
5. Проверете за евентуапно наличие на разтворени метали.
6. TAN (Общасумакселини): ≤ 0,10 : никако действие
Между 10 и 0,19: сменете противокиселинните филтри и проверете отново след 1000 часа на работа Продължете замяната ан филтрите докато TAN бъде под 0,10.

0,19 : заменете масленият филтър и дехидратора намаслото. Проверявайте на редовни интервали.

Важна информация свързана с използването на охладителя

Този уред съдържа флуорирани парникови газове. Не изпускайте газа в атмосферата.

(1)GWP = Общ потенциал на затопляне

Количество на охладителя, необходимо за осигуряване на стандартна работа, е указано на обозначителната табелка на уреда.

Реално зареденото количество охладител, е показано на сребриста плочка на електронният пулт.

В зависимости от указаното в европейского или местно законодательство, може да се наложи извършване на периодични инспекции, за откриване на възможни загуби от охладител.

Свържете ос с местният търговки представител за по подробна информация.

Инструкции за зареждане на уреди в производствени и полеви условия

(Важна информация, свързана с използвания хладилен агент)

Охладителната система се зарежда с флуорирани парникови газове.

Не изпускайте газа в атмосферата.

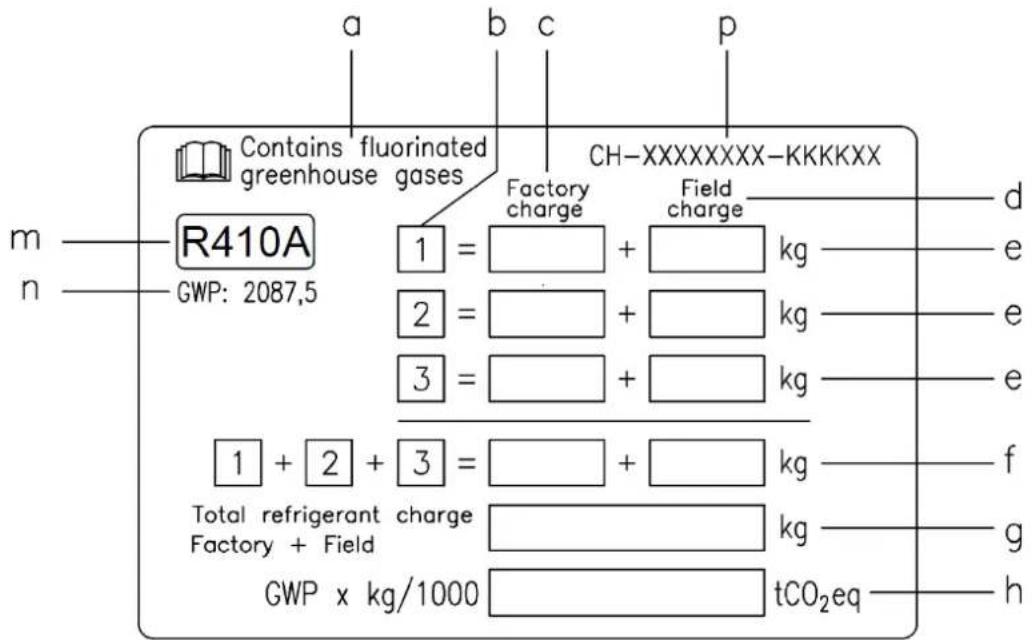

1 Попълнете данните за товара на хладилния агент с незаличимо мастило върху етикета, предоставлен с продукта съгласно следните инструкции:
- товарът с хладилен агент за всяка верига (1; 2; 3)
- общият товар с хладилен агент (1+2+3)
- изчислете емисиите на парникови газове чрез следната формула:
стойност на ПГЗ на хладилния агент x Общ товар с хладилен агент (в кг)/1000

а. Съдържа флуорирани парникови газове
6. Номер на верига
в. Зареждане в производствени условия
г. Зареждане в полеви условия
д. Товар с хладилен агент за всяка верига (според броя вериги)
e. Общ товар с хладилен агент
ж. Общ товар с хладилен агент (производствени + полеви условия)
3. Емисии на парникови газове от общия товар с хладилен агент, изразени в тонове CO2
м. Вид хладилен агент
н. ПГЗ = потенциал за глобално затопляне
п. Сериен номер на уреда

2 Попълненият етикет трябва да се залепи във вътрешната част на електрическото табло.

В зависимост от европейското или местно законодательство, може да се наложи извършване на периодични инспекции за откриване на възможни течове на хладилен агент. Свържете се с местния търговски представител за по-подробна информация.

ЗАБЕЛЕЖКА

В Европа, емисиите на парникови газове от общия товар с хладилен агент в системата (изразени в тонове CO₂) се използват за определяне интервалите за поддръжка.

Следвайте приложимото законодателство.

Формула за изчисляване на емисиите на парникови газове:

стойност на ПГЗ на хладилния агент x Общ товар с хладилен агент (в кг)/1000

Използвайте упоменатата стойност на ПГЗ върху етикета за парникови газове. Стойността на ПГЗ се основава на Четвъртия доклад за оценка на Междуправителствения комитет по изменение на климата (Intergovernmental Panel on Climate Change, IPCC). Упоменатата в ръководството стойност на ПГЗ може да не е актуална (т.е да се основава на Третия доклад за оценка на IPCC)

Изхвърляне

Уредът е изработен от метални, пластмасови и електронни части. Волки части трябва да се извърпят, в съответствие с действащите местни нормативи, за разделно изхвърляне.

Оповните акумулатори, трябвада осе събират и изпращат, на специализираните центрове за събиране на отпадыци.

Маслото трябва да се събира и изпраща, на специализираните центрове за събиране на отпадыци.

Този нарънике има за цел предоставане на техническапомощна информация за потребителя и не то задъпакава снищо. Като цяло съдържанието не е гаранцирано било по подроббиране било пряко като изключително тонности надеждно. Воени включени данини или пелицифи на информация, могат дапретърят промени без предварително уверомление. Данните предоставени в момента на порънката, ее смотрат за вагидни.

Производителя не поема никака отговорност за въяможни преки или непреки щети, в най-общомисъл на думата, вследствие или във връзка с работа иили интерпретация на този наръчник.

Запазваме си правою за внасяне на проекли и конструктивни промени, без предварително уведомпение. Порадикето снимката на корицата нее задължаваща.

NAVODILA V ANGLEŠKEM IZVIRNIKU
