MANUAL DE UTILIZARE EWAQ-GZXR DAIKIN
A – B Circuit de răcire caracteristic – Numărul compresoarelor și al punctelor de intrare și ieșire a apei sunt indicative. Vă rugăm consultați diagramele dimensionale ale mașinii pentru determinarea conexiunilor exacte pentru apă.
Acest manual reprezintă un document de suport important pentru personalul calificat, dar nu poate sub nici o formă înlocui personalul însuși.
Mulțumim pentru că ați ales acest aparat

CITIȚI CU ATENȚIE ACEST MANUAL ÎNAINTE DE A INSTALA ȘI A PORNI UNITATEA.
INSTALAREA NEADECVATĂ POATE DUCE LA ELECTROCUTARE, SCURTCIRCUITE, PIERDERI, INCENDII ȘI ALTE DAUNE APARATURII SAU LEZIUNI PERSOANELOR.
UNITATEA TREBUIE INSTALATĂ DE CĂTRE UN OPERATOR / TEHNICIAN PROFESIONIST. PORNIREA UNITĂȚII TREBUIE EFECTUATĂ DE CĂTRE PROFESIONIȘTI AUTORIZAȚI CARE AU PREGĂTIREA ADECVATĂ.
TOATE ACTIVITĂȚILE TREBUIE EFECTUATE ÎN BAZA LEGILOR ȘI NORMELOR LOCALE.
INSTALAREA ŞI PORNIREA UNITĂȚII ESTE STRICT INTERZISĂ ÎN CAZUL ÎN CARE INSTRUCTIUNILE DIN ACEST MANUAL NU SUNT PERFECT CLARE.
ÎN CAZ DE NELĂMURIRI, PENTRU INFORMAȚII ȘI SFATURI CONTACTAȚI REPREZENTANTUL PRODUCĂTORULUI.
Descriere
Unitatea achiziționată este o Pompă de încălzire, un aparat care a fost gândit pentru a răci/încălzi apa (sau un amestec de apă cu glicol) între limitele descrise mai jos. Funcționarea unității se bazează pe comprimare, condensare și evaporare, în baza ciclului invers al lui Carnot. Componentele principale sunt:
- Compresor cu rolă pentru a mări presiunea vaporilor de răcire de la cea inițială de evaporare la cea finală de condensare.
- Vaporizatorul, unde lichidul de răcire la joasă presiune se evaporă, răcind în acest fel apa în "Modul Răcire" și unde condensatul de răcire încălzește apa în "Modul de încălzire".
- Bobina, unde vaporii la înaltă presiune se condensează transferând în atmosferă cădura obținută din apa răcita, datorită unui schimbător de cădură răcit cu aer. În modul de răcire, lichidul de răcire la presiune scăzută se evaporă, preluând cădura din mediul ambiental la temperatură scăzută.
- Valva de expansiune care permite reducerea presiunii lichidului condensat de la cea de condensare la cea de evaporare.
Informații generale

Toate unitățile sunt fumizate cu scheme electrice, desene certificate, plăcuță de identificare; și DOC (Declaratie de
conformitate); aceste documente conțin toate datele tehnice ale unității achiziționate și
TREBUIE CONSIDERATE PARTE INTEGRATĂ ESENTIALĂ A ACESTUI MANUAL
În caz de discrepanțe între acest manual și documentele aparatului, consultați documentele furnizate împreună cu aparatul. În caz de neclarități contactați reprezentantul producătorului. Scopul prezentului manual este de a face în așa fel încât operatorul și instalatorul calificat să garanteze instalarea punerea în funcțiune și întreținerea corecte, fără riscuri pentru persoane, animale și/sau obiecte.
Receptia unității
De îndată ce unitatea ajunge la destinator, la locul instalării trebuie verificată pentru a constata eventuale daune. Toate componentele descrise în nota de livrare trebuie verificate și controlate.
Dacă unitatea este deteriorată, nu îndepărțati materialul deteriorat, ci cereți imediat daune companiei de transport cerându-i verificarea unității.
Comunicați imediat defectul reprezentantului producătorului, trimitând, dacă este posibil, fotografii care pot fi utile în vederea identificării responsabilului.
Defectele nu trebuie reparate până când nu este realizată inspecția de către reprezentantul companiei de transport.
Înainte de a instala unitatea verificați ca modelul și tensiunea electrică indicate pe plăcuță să fie corecte. Responsabilitatea pentru eventuale daune, după acceptarea unității nu pot fi atribuite producătorului.
Limite operative
Depozitare
Condițiile ambientale de depozitare trebuie să respecte următoarele limite:
Temperatură ambientală minimă : -20°C
Temperatură ambientală maximă : +43°C
Umiditatea relativă maximă : 95% fără condens
Depozitarea la o temperatură inferioară celei minime poate provoca ^7 Daune componentelor, în timp ce depozitarea la o temperatură superioară celei maxime poate provoca deschiderea valvelor de siguranță. Depozitarea într-un ambient ured, unde se formează condens poate provoca daune componentelor electrice.
Functionare
Functionarea înafara limitelor indicate poate provoca daune unității. În caz de neclarități contactați reprezentantul producătorului.

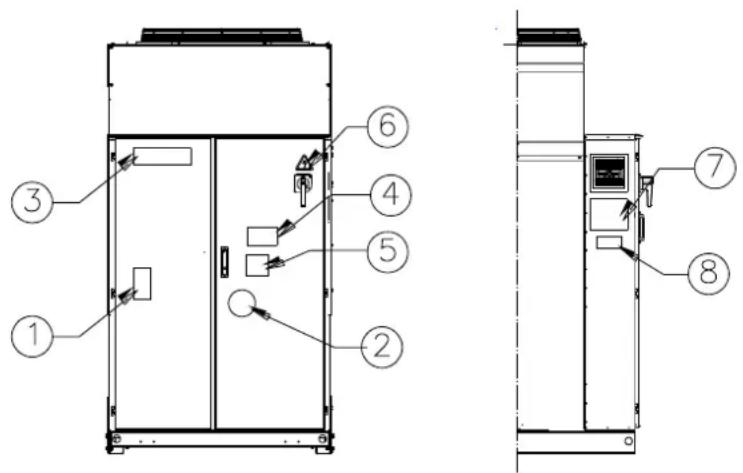

Figure 15 - Descrierea etichetelor aplicate pe tabloul electric

| 1 – Simbol gaz neinflamabil | 5 – Atenție protecție cabluri |
| 2 – Tip gaz | 6 – Simbol pericol electric |
| 3 – Logo producător | 7 – Instructiuni pentru ridicare |
| 4 – Atenție tensiune periculoasă | 8 – Date plăcuță identificare unitate |

| 1 – Simbol gaz neinflamabil | 5 – Atenție protectție cabluri |
| 2 – Tip gaz | 6 – Atenție tensiune periculoasă |
| 3 – Date plăcuță identificare unitate | 7 – Simbol pericol electric |
| 4 – Logo producător | 8 – Instructiuni pentru ridicare |
Notă
Ilustrațiile de mai sus reprezintă un ghid referitor la limitele de funcționare ale intervalului. Vă rugăm să consultați Chiller Selection Software (CSS) (Software de selectare a condensatorului răcit cu aer) pentru condițiile de funcționare reale aferente fiecărei dimensiuni.
Legendă
Temperatură ambientală (°C) = Temperatura aerului la admisia condensatorului (°C)
Temperatură apei de parcurs (°C) = Temperatura apei care pleacă din vaporizator (°C)
Sguranță
Unitatea trebuie bine fixată la sol.
Este obligatoriu să respectați următoarele instrucțiuni:
- Unitatea poate fi ridicată numai utilizând punctele indicate cu galben care se află pe bază.
- Accesul la componenetele electrice este permis numai după ce ați deschis tabloul principal al unității și ați întrerupt alimentarea cu energie electrică.
Este strict interzis accesul la componentele electrice fără să utilizați o platformă izolantă. Este interzis accesul la componentele electrice în prezența apei și/sau umidității. - Marginile ascutite ale suprafetei sectiunii condensatorului pot cauza leziuni. Evitați contactul direct și folositi dispositive de protectie adecvate.
- întrerupetii alimentarea ou energie electrică prin intermediul întrerupătorului principal înainte de a efectua intervenții de asistență privind ventilatoarele de răcire și/sau compresoarele. Nerespectarea acestei reguli poate duce la leziuni grave.
Nu introduceti obiecte solide în tuburile de apă în timp ce unitatea este conectată la sistem. - Pe tubul de apă conectat la intrarea schimbătorului de căldură trebuie să fie instalat un filtru mecanic.
- Unitatea este dotată cu valve de siguranță instalate pe laturile de înaltă și joasă presiune a circuitului de răcire.
Este strict interzisă îndepărtarea protecțiilor părților mobile.
În caz de oprire neașteptată a unității, urmați instrucțiunile aflate în cap.
Tabloul de control din manualului de instructiuni care face parte din documentatia aflată în dotarea mașinii livrată împreună cu aceasta utilizatorului final.
Este recomandat să efectuați operațiile de instalare și întreținere împreună cu alte persoane. În caz de leziuni accidentale sau probleme este indicat să vă comportați în felul următor:
Mentineți-vă calmul
- Apăsați butonul de alarmă dacă este prezent la locul instalării sau porniți comutatorul principal.
- Mutati persoana accidentata într-un loc cald, departe de unitate și așezati-o într-o poziție comodă.
- Contactați imediat personalul pregătit pentru cazuri de urgentă aflat în clădire sau adresați-vă unui centru de prim ajutor.
- Așteptați ca operatorii de prim ajutor să ajungă la locul accidentului, dar nu lăsați persoana rănită singură.
- Fumizati toate informațiile necesare operatorilor de prim ajutor

Nu instalati aparatul chiller în zone care ar putea fi periculoase în timpul operaților d eîntreținere, precum platforme fără protecții sau zone care nu respectă normele privind spațiul necesar în jurul chillerului.
Zgomot
Unitatea produce zgomot mai ales din cauza rotației compresorilor și ventilatoarelor.
Nivelul de zgomot diferă în funcție de model și este indicat în documentația mașinii.
Dacă unitatea este instalată, folosită și întreținută în mod adecvat, nivelul de emisie sonoră nu necesită nici un dispozitiv de protecție special care să funcționeze în continuu lângă unitate.
În caz de instalare în situații deosebite privind sonorizarea, ar putea fi ncesară instalarea unor dispositive pentru atenuarea zgomotului.
Mutare și ridicare
Nu loviti și nu scuturați unitatea în timpul încărcării/descarcării din vehiculul de transport. Împingeți sau trageți unitatea numai de bază. Fixati unitatea în interiorul vehiculului de transport pentru ca să nu se miște provocând daune. Faceți astfel încât nici un element al unității să nu cadă în timpul încărcării / descărcării.
Toate unitățile sunt dotate cu puncte de ridicare indicate cu galben. Numai aceste puncte pot fi folosite pentru a ridica unitatea, așa cum este indicat în figura.

Funiile și barele folosite pentru ridicare trebuie să fie suficient de rezistente pentru a susține unitatea în perfectă siguranță. Verificați greutatea unității pe plăcuța de identificare a acesteia.
Unitatea trebuie ridicată cu cea mai mare atenție și grijă, respectând instructiunile privind ridicarea aflate pe etichetă. Ridicati unitatea foarte încet, finând-o în pozitie perfect orizontală. Respectați instructiunile fixare descrise pe eticheta atașată panoului electric al unității.

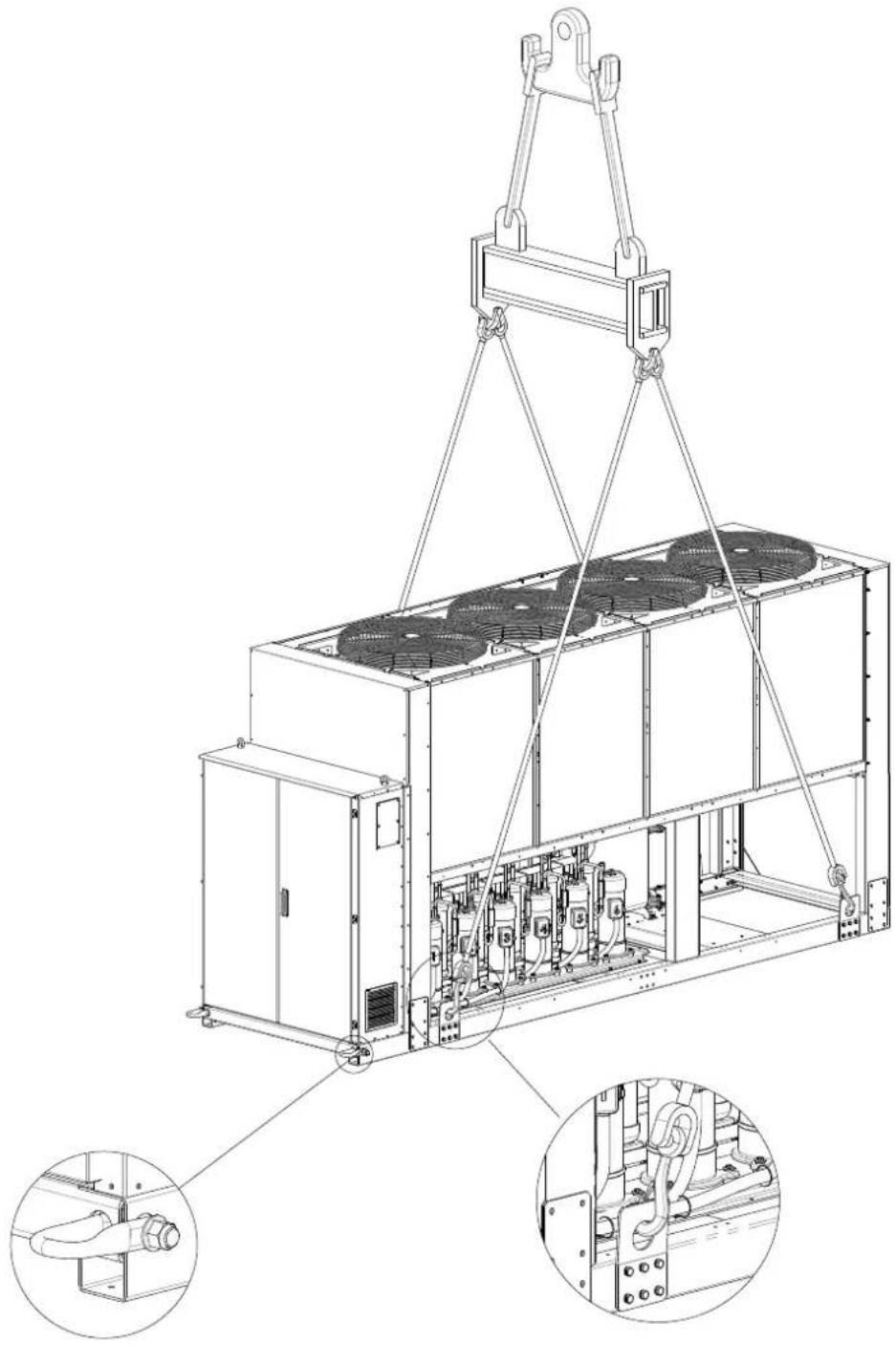

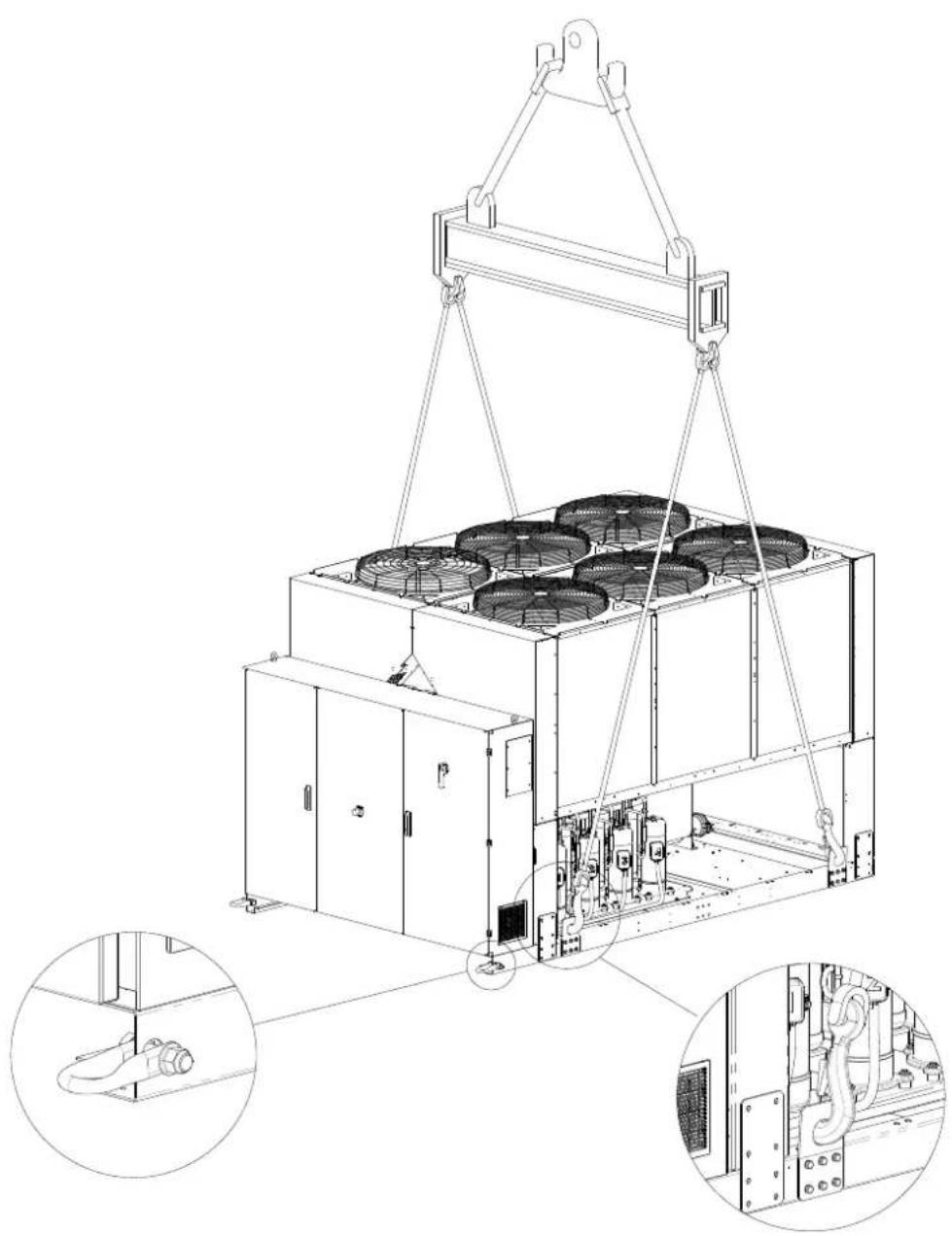

Figure 3 - Ridicarea unității
EWAQ210GZ
NB: Respectă instrucțiunile de ridicare descrise pe eticheta atașată la panoul electric.
7: Instructiuni pentru ridicare

(Desenul indică prezintă numai versiunea cu 6 ventilatoare.
Pentru versiunea cu 8 ventilatoare, modul de ridicare este identic)
NB : Respectă instrucțiunile de ridicare descrise pe eticheta atașată la panoul electric.
8: Instructiuni pentru ridicare

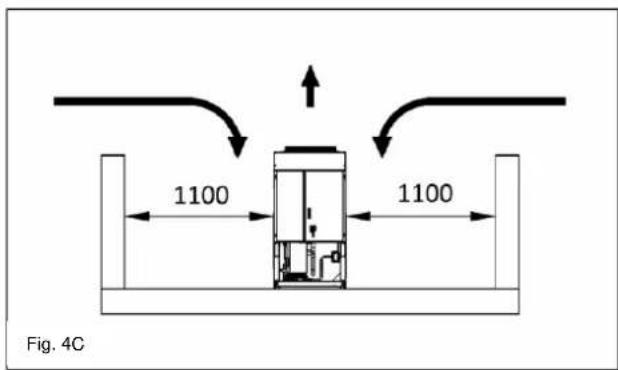

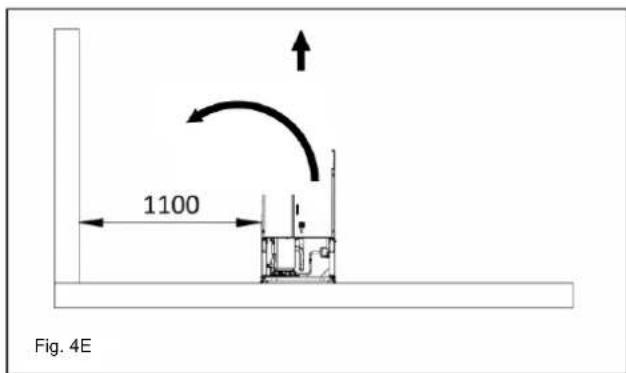

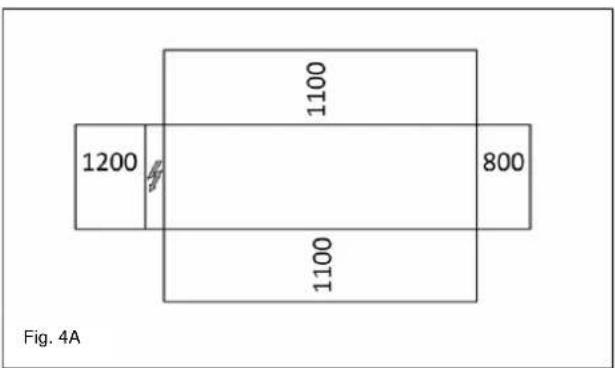

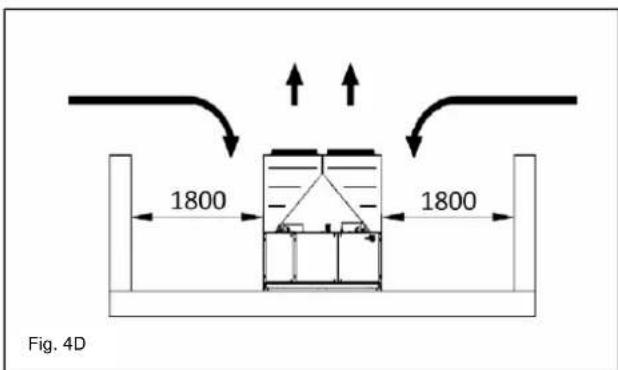

Figure 4 - Cerințe minime de spațiu


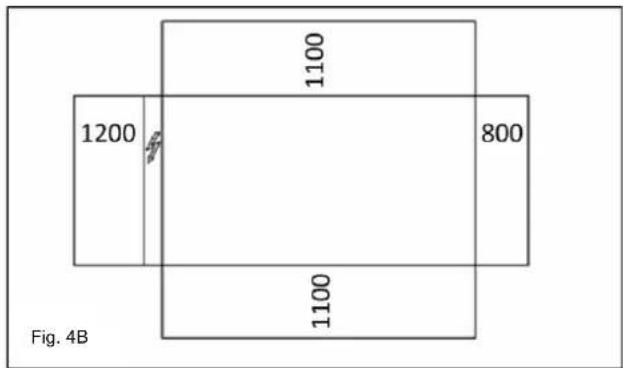

1200 1100 800 1100 Fig. 4B


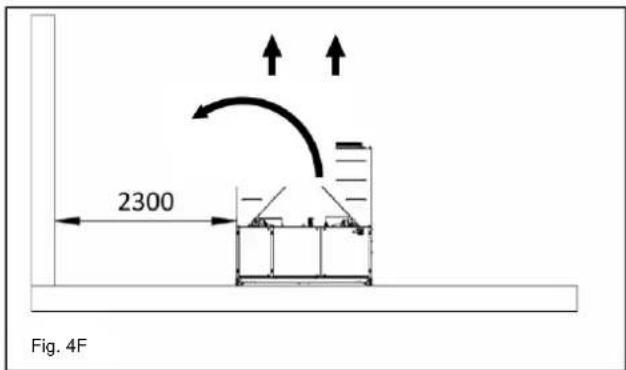

2300 Fig. 4F


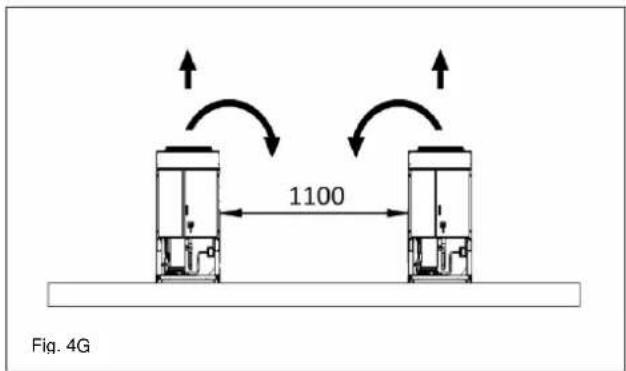

1100 Fig. 4G


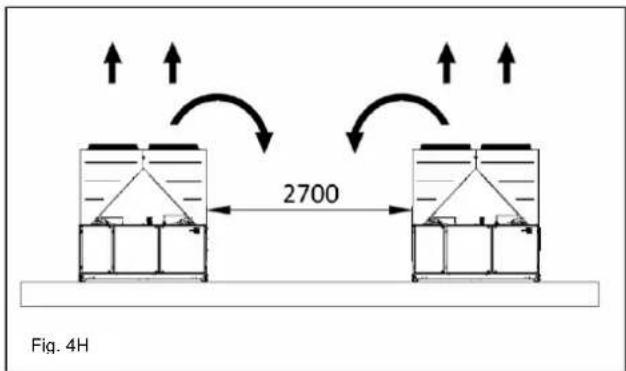

2700 Fig. 4HFigure 5 - Conectarea tuburilor de apă la vaporizator
EVAP
- Manometru
- Conector flexibil
- Indicator de debit
-
Sondă de temperatură
-
Valvă de izolare
- Pompă
- Filtru

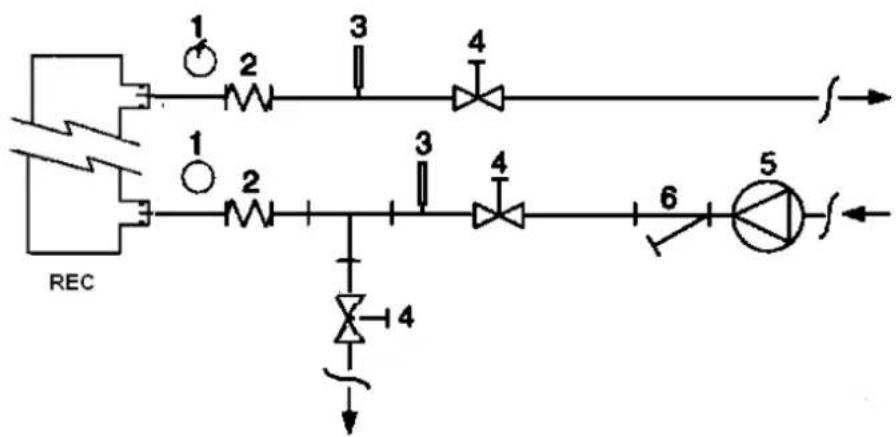

Figure 6 - Conectarea tuburilor de apă pentru schimbătoarele de recuperare a căldurii
Înainte de a pune în funcțiune unitatea, curățați circuitul de apă. Murdăria, calcarul, resturile datorate corodării și alte materiale care se pot acumula în interiorul schimbătorului de căldură reducând capacitatea de schimb termic a acestuia. Poate duce și la reducerea presiunii, reducând fluxul de apă. Tratamentul adecvat al apei poate reduce riscul de coroziune,
eroziune și formare a calcarului etc. Tratamentul adecvat al apei trebuie stabilit local, în funcție de tipul sistemului și caracteristicilor apei.
Producătorul nu este responsabil de eventuale daune sau defecte ale aparatului datorate lipsei sau tratamentului neadecvat al apei.
Tabel 17 - Limite acceptabile ale calității apei
| pH (25°C) | 6,8÷8,0 | Duritate totală (mg CaCO_3 /l) | < 200 | |
| Conductivitate electrică μS/cm (25°C) | <800 | Fier (mg Fe / l) | < 1,0 | |
| Ion clorură (mg Cl- / l) | <200 | Ion sulfură (mg S ^2- /l) | Niciunul | |
| Ion sulfură (mg SO ^2_4 /l) | <200 | Ion amoniu (mg NH _4^+ /l) | < 1,0 | |
| Alcalinitate (mg CaCO _3 /l) | <100 | Siliciu (mg SiO _2 /l) | < 50 |
Protectie antiîngheț a schimbătoarelor de recuperare și a vaporizatorului
Toate vaporizatoarele sunt dotate cu o rezistență electrică controlată din punct d evedere termostatic, care fumizează o protecție împotriva înghetului la temperaturi minime de -25^ . Toluși, pot fi utilizate a metode împotriva înghetului, cu excepția situației în care schimbătoarele de căldură sunt complet goale și curătate cu soluție de antigel. În momentul proiectării sistemului, sunt considerate două sau mai multe metode de protecție, descrise mai jos:
- Recircularea continuă a fluxului de apă în interiorul tuburilor și schimbătoarelor
- Adăgarea unei cantități adecvate de glicol în circuitul de apă.
– Izolarea termică și încălzirea suplimentară a tuburilor expuse - Golirea și curățarea schimbătorului de căldură în timpul anotimpurilor reci.
Este de datoria instalatorului și/sau personalului responsabil cu întreținerea locală, să facă în așa fel încât să fie utilizate metodele împotriva înghețului. Asigurăți-vă că sunt efectuate operațiile de întreținere adecvate privind protecția împotriva înghețului. Nerespectarea indicatiilor duce la defecte ale unității. Daunele provocate de îngheț nu sunt acoperite de garanție.
Instalare indicatorde debit
Pentru a garanta un flux de apă suficient în tot vaporizatorul, este necesar să instalați un indicator de debit în circuitul hidraulic care poate așezat pe tuburile de apă la intrare și la ieșire. Scopul indicatorului de debit este de a opri unitatea în cazul în care este întrerupt debitul de apă evitând congelarea vaporizatorului.
Producătorul oferă, ca și optional, un indicator de debit adecvat.
Acest indicator este de tip paletă și este adecvat pentru aplicații continue
în exterior (IP67) cu diametrul tuburilor de la 1" la 6"
Indicatorul de debit este dotat cu un contact curat care trebuie conectat electric la terminalele indicate în schema electrică.
Indicatorul de debit trebuie calibrat astfel încât să intervină când fluxul de apă al vaporizatorului coboară sub 50% din capacitatea nominală.
Recuperarea căldurii
Dacă de dorește, unitățile pot di dotate cu sistem de recuperare a căldurii.
Acest sistem este aplicat cu un schimbător de căldură răcit cu apă aflat pe tubul de evacuare al compresorului și un dispozitiv de gestiune al presiunii de condensare.
Pentru a garanta funcționarea compresorului în interiorul protecției sale unitatea de recuperare al valorii nu poate funcționa cu temperatura apei sub 28°C.
Proiectantul instalației și instalatorul aparatului chiller au responsabilitate de a garanta respectul acestei valori (ex. folsind o valvă bypass d recirculare)
Instalația electrică
Informații generale

Toate conexiunile electrice ale unității trebuie efectuate în conformitate cu legile și normele în vigoare.
Toate activitățile de instalare, gestionare și întreținere trebuie efectuate de către personal calificat.
Consultați schema electrică specifică a unității cumpărate. Dacă schema electrică nu se află împreună cu unitatea sau a fost pierdută, contactați reprezentantul producătorului care vă va trimite o copie.
În caz de diferențe între schema electrică și tabloul/cablurile electrice, contactați reprezentantul producătorului.
Folosiți doar conductori din cupru, altfel se poate produce supraîncălzirea și coroziunea punctelor de legătură cu riscul de a produce defectiuni la unitate.
Pentru a evita interferentele, toate cablurile de comandă trebuie legate separat de cele electrice. Pentru aceasta utilizati pasaje electrice diferite.
Înainte de a efectua asistența unității, întrerupeți alimentarea cu energie electrică de la întrerupătorul principal aflat pe tabloul de comandă.
Când unitatea este oprită dar întrerupătorul de deconectare este în poziție închis, circuitele nefolosite vor fi oricum active.
Nu deschideți niciodată compresoarele înainte de a deschide întrerupătorul de deconectare generală a unității.
Contemporaneitatea sarcinilor mono și trifazice precum și dezechilibre între faze pot duce la pierderi la pământ până la 150mA, în timpu funcționării normale a unităților din serie.
dacă unitatea cuprinde dispositive care generează armonice superioare (precum VFD și tăieri de fază), pierderile pot fi mult mai mari (circa 2Amperi).
Protectiile sistemului de alimentare cu energie electrică trebuie să fie proiectate în baza valorilor menționate mai sus.
Life Functionare
Responsabilitățile operatorului
Este esențial ca operatorul să aibă o pregătire profesională adecvată și să cunoască bine sistemul înainte de a folosi unitatea. Înafară de lectura acestui manual, operatorul trebuie să studieze manualul operativ al microprocesorului și schema electrică, pentru a întelege secvențele de pornire, funcționarea și secvențele de oprire, precum și funcționarea dispozitivelor de siguranță.
În timpul fazei d epornire inițiale a unității, un tehnician autorizat de către producător este la dipozitția cumpărătorului pentru a răspunde oricăror întrebări și a vă oferi instrucțiuni corecte privind modul de funcționare.
Operatorul trebuie să aibă o înregistrarea a datelor operative pentru fiecare unitate instalată. O altă înregistrare trebuie păstrată și pentru activitățile periodice de întreținere și asistență.
Dacă operatorul observă condiții de funcționare anormale sau neobișnuite, trebuie să consulte serviciul tehnic autorizat de către producător.

Dacă se întrerupe total alimentarea unității, caloriferele
^1 compresorului vor deveni nefuncționale. După reluarea alimentării, compresorul și caloriferele separatorului de ulei trebuie energizate timp de minim 12 ore înainte de a încerca pornirea unității.
Nereușita de a proceda astfel poate deteriora compresoarele datorită acumulării excesive de lichid în compresor.
Întreținere de rutină
Activitățile minime de întreținere sunt enumerate în Tabelul 2
Asistență și garanție limitate
Toate unitățile sunt testate în fabrică și garantate 12 luni de la prima punere în funcțiune sau 18 luni de la furnizare.
Aceste unități au fost construite respectând cele mai înalte standarde calitative, garantând ani de funcționare fără defectiuni. Totuși, este
important să asigurați o întreținere periodică adecvată conform procedurilor din acest manual și bunelor practici de întreținere a mașinilor.
Este indicat să semnați un contract de întreținere cu un serviciu autorizat de către producător pentru a garanta o funcționare eficientă fără probleme, datorită experienței și competenței personalului nostru.
Trebuie luat în considerare faptul că unitatea are nevoie de întreținere și în timpul perioadei de garanție.
Trebuie tinut cont de faptul că folosirea neadecvată a unității, de exemplu peste limitele sale operative, sau lipsa activităților de întreținere așa cum este indicat în prezentul manual, duce la anularea garanției.
Respectați următoarele indicatii mai ales pentru a respecta limitele garanției:
- Unitatea nu poate funcționa peste limitele specificate
- Alimentarea cu energie electrică trebuie să fie între limitele de tensiune, să fie lipsită de armonice sau schimbări neașteptate de tensiune.
- Alimentarea trifazică nu trebuie să prezinte dezechilibre între faze mai mari de 3%. Unitatea trebuie să fie oprită până când problemele electrice nu au fost rezolvate.
- Nu dezactivați și nu anulați nici un dispozitiv de siguranță, fie el mecanic, electric sau electronic.
- Apa folosită pentru umplerea circuitului hidraulic trebuie să fie curată și tratată în mod adecvat. Filtrul mecanic trebuie să fie instalat în locul cel mai apropiat al intrării vaporizatorului.
- Capacitatea apei vaporizatorului nu trebuie să fie mai mare de 120% sau mai mică de 80% față d ecapacitatea nominală, decât dacă există alte specificații.
Controale periodice obligatorii și pornirea aplicațiilor sub presiune
Unitățile sunt incluse în categoria III a clasificării stabilite de Directiva Europeană PED 2014/68/UE.
Pentru aparatele chiller incluse în această categorie, unele norme locale cer inspecția periodică de către o agenție autorizată. Verificați cerințele în vigoare la locul instalării.
Valabilitate
Termenul de valabilitate al produselor noastre este de 10 (zece) ani.
Tabel 2 - Program de întreținere de rutină
| Lista activităților | Săptămânal | Lunar(Nota 1) | Anual / sezonier(Nota 2) |
| General: | |||
| Citirea datelor operative (Nota 3) | X | ||
| Inspectția vizivă a unității pentru a observa eventuale daune și / sau defecte | X | ||
| Verificarea integrității izolației termice | X | ||
| Curățarea și vopsirea atunci când este necesar | X | ||
| Analiza apei (5) | X | ||
| Controlul modului de funcționare al indicatorului de debit | X | ||
| Instalația electrică | |||
| Verificarea secvențelor de control | X | ||
| Verificarea uzurii contorului - înlocuiti dacă este necesar | X | ||
| Verificarea fixării terminalelor electrice - strângeți dacă este necesar | X | ||
| Curățarea interiorului tabloului electric | X | ||
| Inspectția vizuală a componentelor pentru eventuale semne de supraîncălzire. | X | ||
| Verificarea modului de funcționare a compresorului și a rezistenței electrice | X | ||
| Măsurarea izolației motorului și compresorului folosind aparatul Megger | X | ||
| Circuitul de răcire: | |||
| Controlul existenței unor pierderi de agent de răcire | X | ||
| Verificarea debitului agentului de răcire prin geamul de inspectie vizuală a lichidului - geamul de inspectie trebuie să fie plin. | X | ||
| Verificarea scăderii presiunii filtrului de uscare | X | ||
| Analiza vibrățiilor compresorului | X | ||
| Analiza acidității compresorului (Nota 6) | X | ||
| Secțiunea condensatorului: | |||
| Curățarea componentelor condensatorului (Nota 4) | X | ||
| Verificarea fixării corecte a ventilatoarelor | X | ||
| Verificarea plăcilor condensatorului - îndepărtați dacă este necesar | X |
Note:
1. Activitățile lunare le includ pe cele săptămânale.
2. Activitățile anuale (sau de început de anotimp) le includ pe cele săptămânale și lunare.
3. Valorile operative ale unității pot fi citite zilnic respectând standardele de observație
4. In medii cu concentrație mare de particele transportate pe cale aerului, poate fi necesară curățarea mai des a condensatorului.
5. Controlați prezența metalelor dizolvate.
6. TAN (Număr total de acizi) : ≤ 0,10 : nici o actiune
Între 0,10 și 0,19: înlocuți filtrele antiacid și controlați din nou după 100 de ore de funcționare. Continuați să înlocuți filtrele până când TAN scade sub 0,10.
0,19 : înlocuiti uleiul, filtrul de ulei și deshidratorul de ulei. Verificați la intervale regulate.
Informații importante privind aparatul de răcire în folosință
Acest produs conține gaze florurate cu efect de seră. Nu eliberați gazul în atmosferă.
Tip agent de răcire: R410A
Valoare GWP(1): 2087,5
(1)GWP = potential de încălzire
globală
Cantitatea de agent de răcire necesară pentru funcționarea standard este indicată pe tăblita de identificare a unității.
Cantitatea de agent de răcire efectivă încărcată în unitate este indicată pe traversa argintie din interiorul tabloului electric.
În baza legislației europene și locale în vigoare, pot fi necesare inspecții periodice pentru a identifica eventuale pierderi de agent de răcire.
Adresați-vă agentului local pentru mai multe informații.
Instrucțiuni pentru încărcarea unităților în fabrică și la locație
(Informatii importante privind agentul de răcire utilizat)
Sistemul de răcire va fi încărcat cu gaze cu efect de seră fluorurate.
Nu eliberați gazul în atmosferă.
1 Completați cu cerneală indelebilă eticheta de încărcare cu agent de răcire furnizată împreună cu produsul, conform instructiunilor:
- încărcarea cu agent de răcire a fiecărui circuit (1; 2; 3)
- încărcarea totală cu agent de răcire (1 + 2 + 3)
- calculați emisiile de gaz cu efect de seră utilizând următoarea formulă:
Valoarea GWP a agentului de răcire x încărcarea totală cu agent de răcire (în kg) / 1000

a Conține gaze fluorurate cu efect de seră.
b Număr circuit
c Încărcare în fabrică
d Încărcare la locatie
e Încărcare cu agent de răcire pentru fiecare circuit (în conformitate cu numărul de circuite)
f Încărcare totală cu agent de răcire
g Încărcare totală cu agent de răcire (Fabrică + Locație)
h Emisie de gaze cu efect de seră a cantității totale de agent de răcire încărcate exprimată ca echivalent al tone de CO2
m Tip agent de răcire
n GWP = Potential de încălzire globală
p Număr de serie al unității
2 Eticheta completată trebuie lipită în interiorul panoului electric.
În baza legislației europene și locale în vigoare, pot fi necesare inspecții periodice pentru a identifica eventuale pierderi de agent de răcire. Adresați-vă agentului local pentru mai multe informații.
ANUNT
În Europa, emisia de gaze cu efect de seră a cantității totale de agent de răcire încărcată în sistem (exprimată ca echivalent al tone de CO₂) este utilizată pentru a determina intervalele de întreținere.
Urmati legislația aplicabilă.
Formulă pentru calcularea emisiilor de gaze cu efect de seră:
Valoarea GWP a agentului de răcire x încărcarea totală cu agent de răcire (în kg) / 1000
Utilizați valoarea GWP menționată pe eticheta gazelor cu efect de seră. Această valoare GWP se bazează pe al 4-lea raport de evaluare IPCC. Valoarea GWP menționată în manual ar putea fi depășită (de ex. bazată pe al 3-lea raport de evaluare IPCC)
Eliminare
Unitatea este compusă din elemente metalice, plastice și electronice. Toate aceste părți trebuie eliminate în baza normelor locale în vigoare.
Bateriile cu plumb trebuie adunate și trimise centrelor de colectare a deșeurilor.
Unleiul trebuie adunat și trimis centrelor de colectare a deșeurilo.

Acest manual reprezintă un suport tehnic și nu constitule o ofertă cu caracter obligatoriu. Conținutul nu poate fi garantat explicit sau implicit ca și complet, precis sau de încredere. Toate datele și indicatille cuprinse pot fi modificate fără preaviz. Datele comunicate în momentul comenzii vor fi considerate definitive. Producătorul nu își asumă responsabilitatea pentru eventuale daune directe sau indirecte, în sensul larg al termenului, derivate sau legate de utilizarea și / sau interpretarea acestul manual. Ne rezervăm dreptul de a aduce modificări de proiect sau structurale, în orice moment, fără preaviz. În consecință imaginea de pe copertă are caracter indicativ.
