MANUAL DE USUARIO EWAQ-GZXR DAIKIN

A – B Circuito de refrigeración típico – El número de los compresores y de las entradas y salidas de agua es indicativo. Por favor, consulte los diagramas de la máquina para conocer las conexiones hidráulica exactas.

Este manual representa un documento de soporte importante para el personal cualificado, sin embargo, nunca podrá sustituir a dicho personal.

Gracias por comprar este equipo frigorífico

LEA ATENTAMENTE ESTE MANUAL ANTES DE INSTALAR Y ENCENDER LA UNIDAD.

UNA INSTALACIÓN INAPROPIADA PUEDE CAUSAR DESCARGAS ELÉCTRICAS, CORTOCIRCUITOS, PÉRDIDAS, INCENDIO U OTROS DAÑOS AL EQUIPO Y LESIONES A LAS PERSONAS.

LA UNIDAD LA DEBE INSTALAR UN OPERARIO/TÉCNICO PROFESIONAL.

LA UNIDAD LA DEBE PONER EN MARCHA PERSONAL PROFESIONAL AUTORIZADO Y PREPARADO.

TODAS LAS ACTIVIDADES SE DEBEN REALIZAR RESPETANDO LAS LEYES Y NORMATIVAS LOCALE

SE PROHÍBE ABSOLUTAMENTE INSTALAR Y PONER EN MARCHA LA UNIDAD SI LAS INSTRUCCIONES QUE CONTIENE ESTE MANUAL NO SON CLARAS.

PARA CUALQUIER TIPO DE DUDA, INFORMACIÓN Y RECOMENDACIONES CONTACTE AL REPRESENTANTE DEL PRODUCTOR.

Descripción

La unidad que ha comprado es una bomba de calor, una máquina pensałbadaño no se debe reparar hasta que el representante de la compañía de para enfriar/calentar el agua (o una mezcla de agua y glicol) dentro de los transportes realice la inspección.

límites descritos a continuación. El funcionamiento de la unidad se basa Antas de instalar la unidad controle que el modelo y la tensión eléctrica compresión, condensación y evaporación del vapor, según el ciclo de Candiada en la placa sean correctos. El productor se exime de toda inverso. Los principales componentes son: responsabilidad por posibles daños después de la aceptación de la unidad.

• Compresor de tornillo para aumentar la presión del vapor refrigerante de la presión de evaporación a la de condensación.
• Evaporador, donde el refrigerante líquido a baja presión se evapora enfriando el agua, en "Modo de refrigeración", y en "Modo de calentamiento", donde el refrigerante se condensa para calentar agua.
• Bobina, donde el vapor de la presión alta se condensa liberando en el ambiente el calor eliminado del agua enfriada, gracias a un intercambiador de calor enfriado por aire, en Modo de refrigeración Modo de calentamiento, el refrigerante a baja presión se evap tomando calor del ambiente a baja temperatura.
• Válvula de expansión que permite reducir la presión del líquido condensado de la presión de condensación a la de evaporación.

Informaciones generales

Todas las unidades se entregan con esquemas eléctricos, dibujos certificados, placas de identificación, y DOC (Declaración de

conformidad); estos documentos muestran todos los datos técnicos de la unidad que se ha comprado y

SE DEBEN CONSIDERAR PARTE ESENCIAL DE ESTE MANUAL

En caso de discrepancia entre este manual y los documentos del equipo, consulte los documentos que se entregan con la máquina. En caso de duda contacte al representante del productor.

El objetivo de este manual es lograr que el instalador y el operario cualificado garanticen una instalación, una puesta en servicio y un mantenimiento correctos de la unidad, sin provocar riesgos para personas, animales o cosas.

Recepción de la unidad

En cuanto la unidad llegue al lugar final de instalación se la debe inspeccionar para identificar posibles daños. Se deben controlar e inspeccionar todos los componentes descritos en el albarán de entrega.

Si la unidad está dañada, no quite el material dañado y comunique inmediatamente el daño a la compañía de transportes pidiéndole que inspeccione la misma.

Comunique inmediatamente el daño al representante del productor, enviando, si es posible, algunas fotos que puedan ser útiles para identificar las responsabilidades.

eladaño no se debe reparar hasta que el representante de la compañía de transportes realice la inspección.

Antas de instalar la unidad controle que el modelo y la tensión eléctrica ambitada en la placa sean correctos. El productor se exime de toda responsabilidad por posibles daños después de la aceptación de la unidad.

Límites operativos

Almacenamiento

Las condiciones ambientales deben estar dentro de los límites siguientes:

eTemperatura ambiente mínima : -20°C

Temperatura ambiente máxima : +43°C

Humedad relativa máxima : 95% sin condensación

El almacenamiento a una temperatura inferior a la mínima puede dañar los componentes, mientras que el almacenamiento a una temperatura superior a

A ^2 máxima puede hacer que se abran las válvulas de seguridad. El almacenamiento en una atmósfera de condensación puede dañar los componentes eléctricos.

Funcionamiento

El funcionamiento fuera de los límites indicados puede dañar la unidad. En caso de duda contacte al representante del productor.

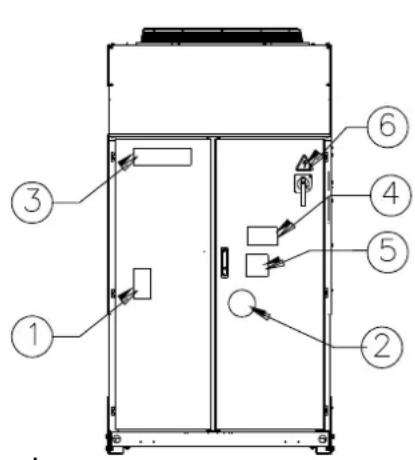

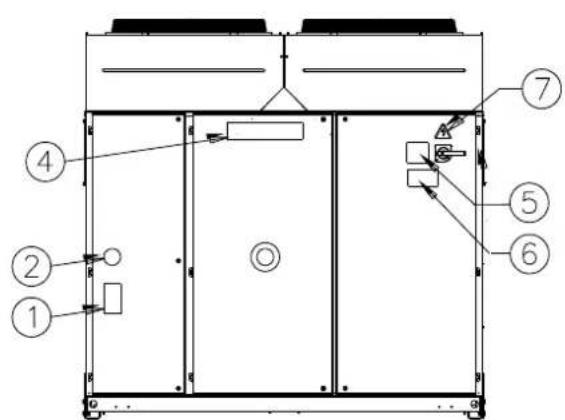

Figura 7 - Descripción de las etiquetas aplicadas al panel eléctrico

① ③ ② ④ ⑤ ⑥

Identificación de la etiqueta

1 – Símbolo del gas no inflamable	5 – Advertencia apriete de los cables
2 – Tipo de gas	6 – Símbolo de peligro eléctrico
3 – Logotipo del productor	7 – Instrucciones de elevación
4 – Advertencia tensión peligrosa	8 – Datos de la placa de identificación de la unidad

Identificación de la etiqueta

1 – Símbolo del gas no inflamable	5 – Advertencia apriete de los cables
2 – Tipo de gas	6 – Advertencia tensión peligrosa
3 – Datos de la placa de identificación de la unidad	7 – Símbolo de peligro eléctrico
4 – Logotipo del productor	8 – Instrucciones de elevación

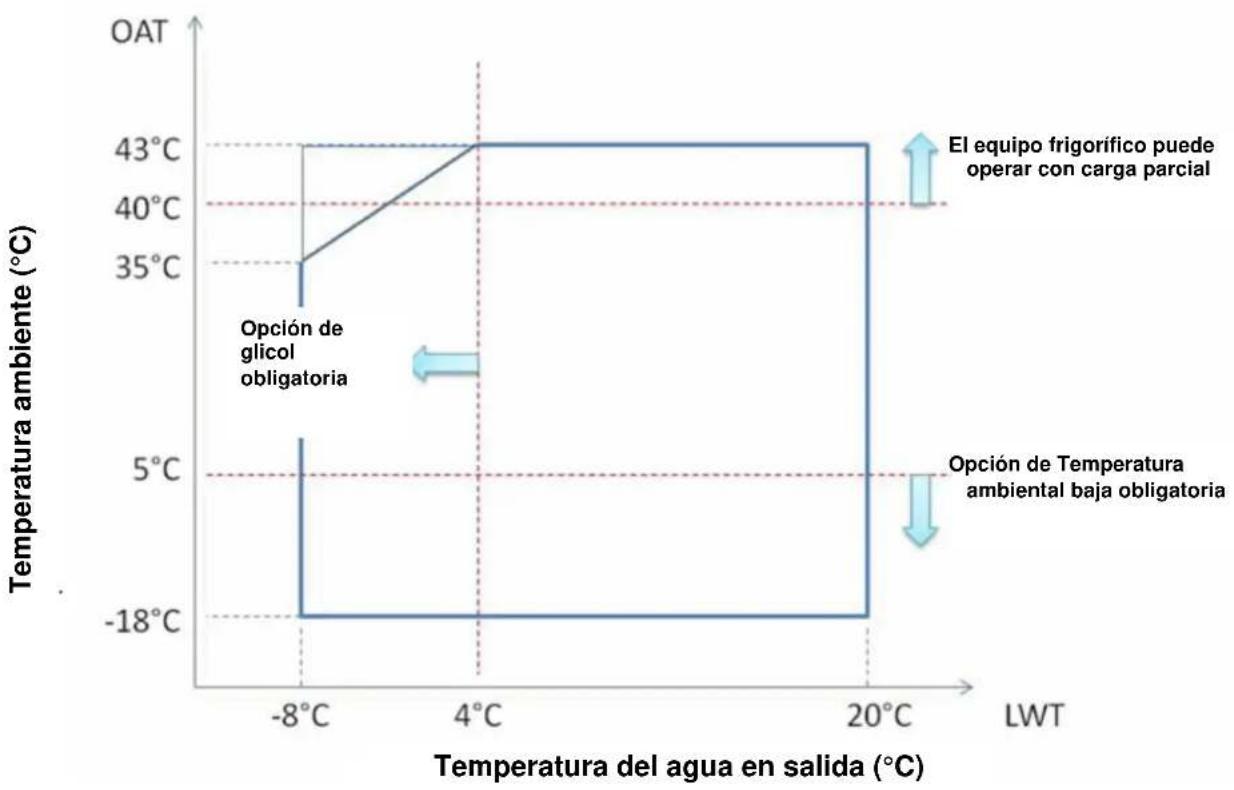

Figura 8 - Límites operativos

Nota
Los gráficos anteriores muestran unas directrices acerca de los límites de funcionamiento de la gama. Consulte el Chiller Selection Software (CSS) para conocer los límites de funcionamiento en condiciones de trabajo reales para cada tamaño.
Leyenda
Temperatura ambiente (°C) = Temperatura del aire de entrada del condensador (°C) Temperatura del agua de salida (°C) = Temperatura del agua de salida del evaporador (°C)

Seguridad

La unidad debe estar fijada fuertemente al suelo.

Es esencial que se respeten las siguientes instrucciones:

• Para poder levantar la unidad hay que usar sólo los puntos señalada amarillo y fijados a su base.
• Se prohíbe acceder a los componentes eléctricos sin abrir antes el interruptor principal de la unidad y desactivar la alimentación eléctrica.
• Se prohíbe acceder a los componentes eléctricos sin usar una plataforma aislante. No acceda a los componentes eléctricos en presencia de agua o humedad.
• Los bordes afilados y la superficie de la sección del condensador pueden causar lesiones. Evite el contacto directo y use dispositivos de protección adecuados.
• Antes de realizar operaciones de asistencia en los ventiladores de enfriamiento o los compresores, desconecte el equipo de la corriente eléctrica abriendo el interruptor principal. Si no se respeta esta regla se pueden generar graves lesiones personales.
• No introduzca objetos sólidos en los tubos del agua mientras la unidad esté conectada al sistema.
• Se debe instalar un filtro mecánico en el tubo del agua conectado en la entrada del intercambiador de calor.
• La unidad se entrega con válvulas de seguridad instaladas en los lados de alta y baja presión del circuito del refrigerante.

Queda absolutamente prohibido quitar todas las protecciones de las partes móviles.

Si la máquina se detiene inesperadamente, siga las instrucciones reproducidas en el Manual de instrucciones del panel de control, que forma parte de la documentación que se le entrega al usuario final con la unidad.

Se recomienda fuertemente realizar las operaciones de instalación y mantenimiento acompañados por otras personas. En caso de lesión accidental o problemas es necesario comportarse de la manera siguiente:

• Mantenga la calma
• Pulse el botón de alarma, si está presente en el lugar de instalación o abra el interruptor principal.
• Desplace la persona herida a un lugar caliente, lejos de la unidad y colóquela cuidadosamente en posición de reposo
• Contacte directamente con el personal de emergencia presente en el edificio o con el servicio de primeros auxilios.
• No deje al herido solo mientras espera la llegada del personal de primeros auxilios
• Brinde todas las informaciones necesarias al personal de primeros auxilios

Evite instalar el equipo frigorífico en áreas que podrían ser peligrosas durante las operaciones de mantenimiento, como plataformas sin barandas o guías, o áreas que no estén en conformidad con los requisitos de espacio alrededor del equipo.

Ruido

La unidad genera ruido causado principalmente por la rotación de los compresores y de los ventiladores.

El nivel de ruido para cada modelo se reproduce en la documentación de venta.

Si la unidad se instala, usa y mantiene correctamente, el nivel de emisión sonora no requiere el uso de ningún equipo de protección especial para el trabajo continuativo en las cercanías de la unidad.

En el caso de instalación con requisitos sonoros especiales podría ser necesario instalar dispositivos adicionales para atenuar el ruido.

Movimiento y elevación

Evite los choques y sacudidas de la unidad durante la carga y descarga del vehículo de transporte y su desplazamiento. Empuje o tire de la unidad usando exclusivamente el bastidor de la base. Fije la unidad dentro del vehículo de transporte para evitar que se mueva causando daños. Asegúrese de que durante el transporte, la carga y la descarga no se caiga ninguna parte de la unidad. Todas las unidades se entregan con los puntos de elevación señalados en amarillo. Para levantar la unidad se pueden usar solo estos puntos, como se muestra en la figura.

Las cuerdas de elevación y las barras de separación deben ser suficientemente resistentes para poder sostener la unidad de manera

segura. Controle el peso de la unidad consultando la placa de identificac de la misma.

Levante la unidad con la máxima atención, siguiendo las instrucciones de eleva que se muestran en la etiqueta. Levante la unidad muy lentamente, teniéndola

¿en una posición perfectamente derecha. Siga las instrucciones de elevación descritas en la etiqueta colocada en el panel eléctrico de la unidad.

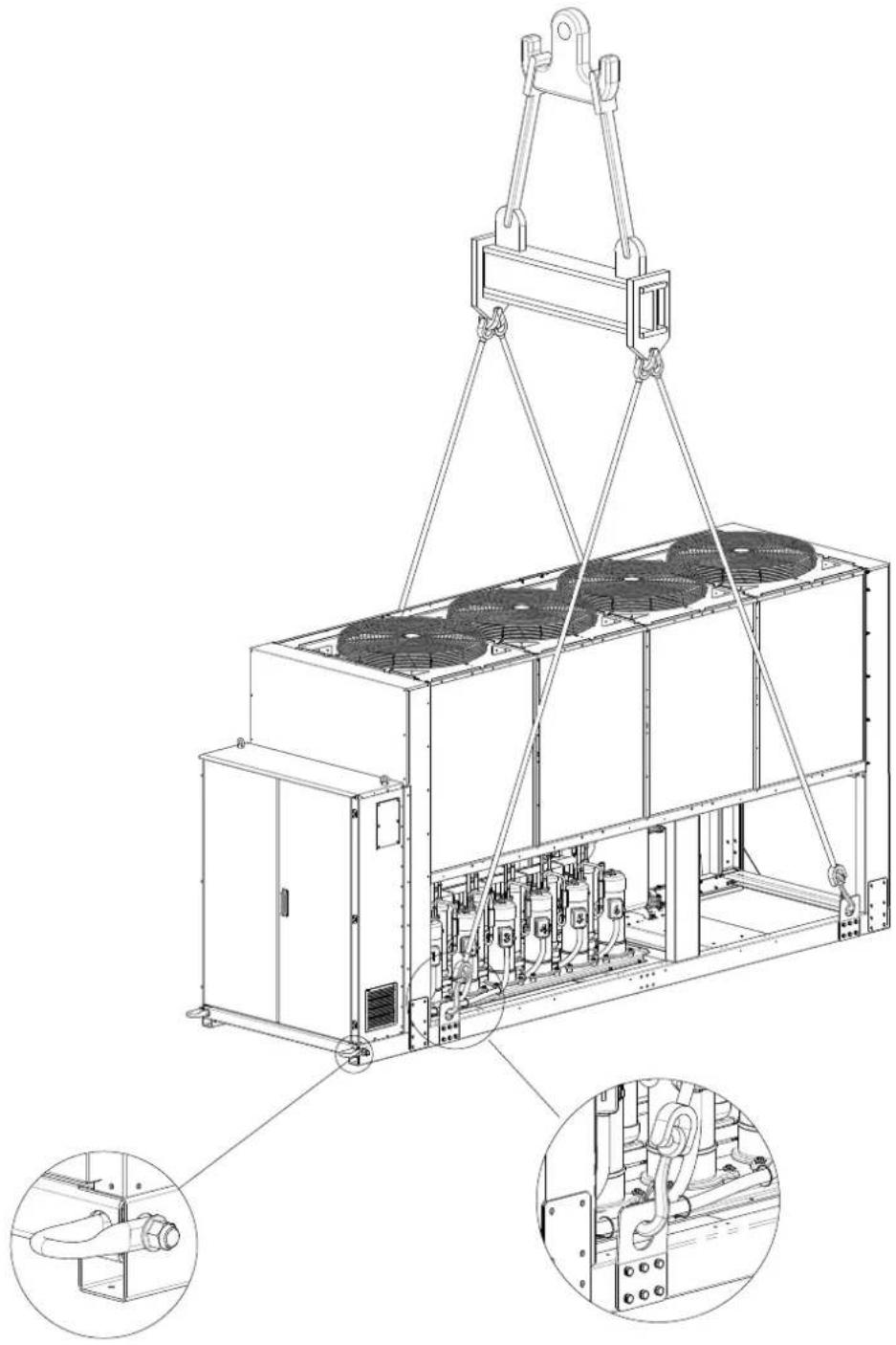

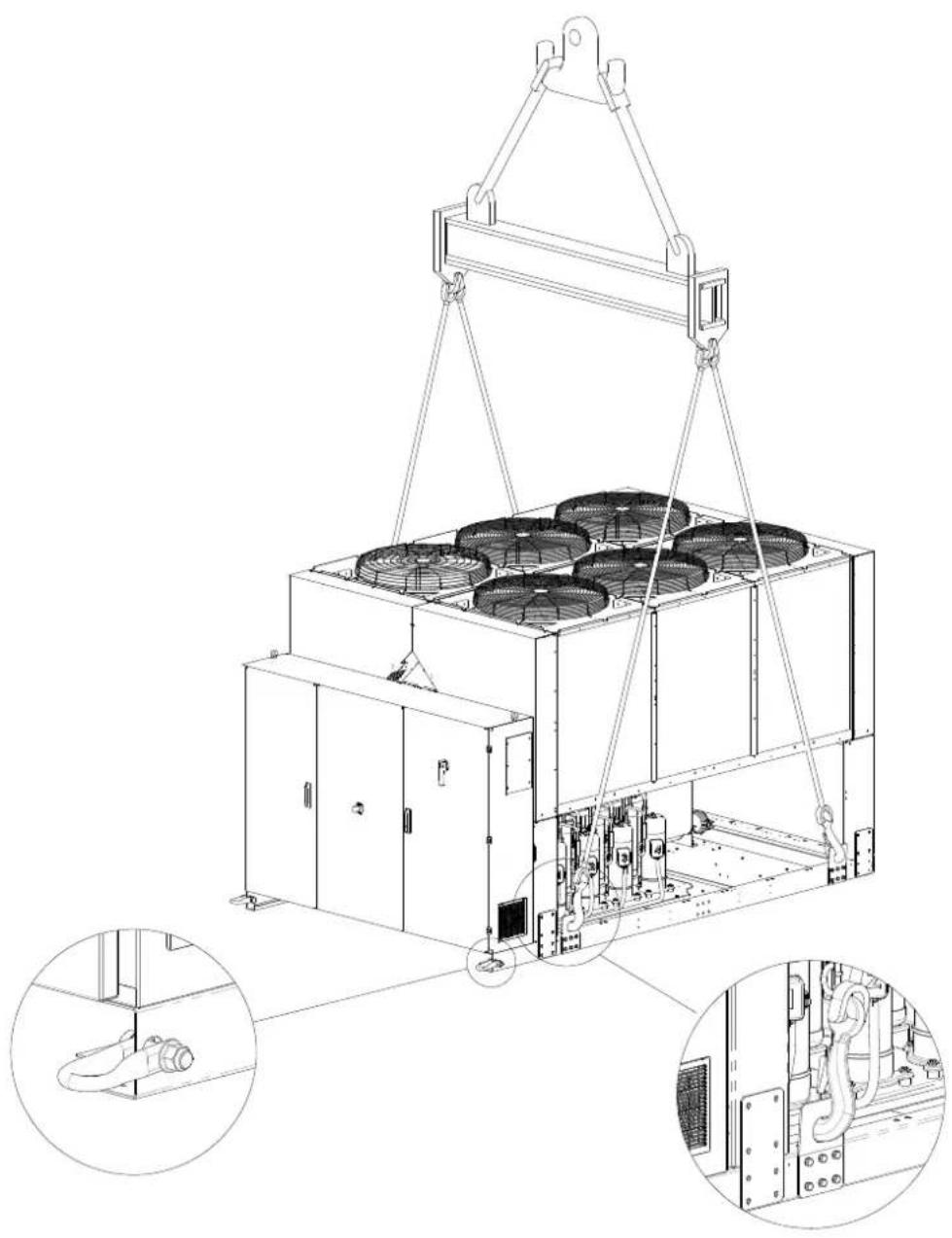

Figura 3 - Elevación de la unidad

EWAQ210GZ

NOTA: Seguir instrucciones de elevación descritas en la etiqueta del panel eléctrico.

7: Instrucciones de elevación

(El diagrama muestra solo la versión con 6 ventiladores.

Para las versiones con 8 ventiladores, el modo de elevación es el mismo)

NOTA: Seguir instrucciones de elevación descritas en la etiqueta del panel eléctrico.

8: Instrucciones de elevación

Instrucciones de elevación

• El equipo de elevación, cuerdas/cadenas, accesorios, y el procedimiento de elevación deben ajustarse a las normas locales y en vigor.
• Para elevar la unidad, deben utilizarse únicamente los puntos de elevación situados en el bastidor inferior. Los puntos de elevación están marcados en amarillo. El número de ventiladores puede variar respecto a este diagrama en función del tamaño de la unidad.
• Deben utilizarse todos los puntos de elevación durante las maniobras de elevación.
• Durante el procedimiento de elevación deben utilizarse únicamente ganchos que se puedan cerrar.
• Las cuerdas/cadenas y los ganchos deben adecuarse a la carga. Véase el peso de elevación específico de la unidad en la etiqueta de identificación.
• Para evitar provocar daños en la unidad, deben utilizarse barras de separación transversales de 1.400 mm (EWAQ210GZ) y 2.300 mm (EWAQ270GZ\~EWAQ400GZ) de largo.
• Las cuerdas/cadenas de elevación deberán tener un largo mínimo, tal y como se indica en el diagrama.
• El instalador asume toda la responsabilidad en términos del equipo de elevación
• y su uso adecuado. Se recomienda utilizar cuerdas/cadenas con una capacidad de carga vertical mínima igual o superior al peso de la unidad.
• La unidad debe elevarse lentamente y perfectamente nivelada. Ajuste el equipo de elevación para garantizar la nivelación.

Colocación y ensamblaje

Todas las unidades están diseñadas para usos externos, en balcones o en el suelo, siempre que el área de instalación no tenga obstáculos que puedan reducir el flujo de aire de las baterías condensadoras.

La unidad se debe instalar en superficies resistentes y perfectamente niveladas. Si la unidad se instala en balcones o techos, podría ser necesario usar vigas de distribución del peso.

Para instalarla en el suelo es necesario tener una base de cemento resistente, con un espesor mínimo de 250 mm y con un ancho superior al de la unidad, capaz de sostener el peso de ésta.

Si la unidad se instala en lugares donde pueden acceder fácilmente personas y animales, se recomienda instalar las rejillas de protección para las secciones del condensador y del compresor.

Para garantizar los rendimientos mejores en el lugar de instalación, respete las siguientes precauciones e instrucciones:

Evite la recirculación del flujo de aire.

• Asegúrese de que no hayan obstáculos que impidan el flujo de aire correcto.
• Asegúrese de que las superficies sean resistentes y sólidas para reducir el ruido y las vibraciones.
• Para reducir la contaminación de las baterías condensadoras mediante suciedades, evite instalar la unidad en ambientes muy polvorientos.
• El agua en el sistema debe estar bien limpia y se deben eliminar los residuos de aceite y herrumbre. Hay que instalar un filtro de agua mecánico en el tubo de entrada de la unidad.

Requisitos de espacio mínimo

Es fundamental respetar las distancias mínimas entre las unidades, para garantizar una ventilación óptima de las baterías condensadoras.

Para garantizar un adecuado flujo de aire, al momento de decidir dónde colocar la unidad considere los siguientes factores:

Evite la recirculación de aire caliente

- Evite que la alimentación de aire al condensador enfriado por aire sea insuficiente.

Ambas condiciones pueden causar un aumento de la presión de condensación, que comporta una reducción de la eficiencia energética y de la capacidad refrigerante.

Cualquier lateral de la unidad debe ser accesible para la ejecución de operaciones de mantenimiento post-instalación. La figura 4 muestra el espacio mínimo requerido.

La descarga vertical del aire no debe obstruirse.

Si la unidad está rodeada de paredes o de obstáculos de la misma altura, debe instalarse a una distancia no inferior a los (véanse las figuras 4C o 4D). Si estos obstáculos son más altos, la unidad debe instalarse a una distancia no inferior a (véanse las figuras 4E o 4F).

Si la unidad se instala sin respetar las distancias mínimas aconsejadas para paredes y obstáculos verticales, podría tener lugar una combinación de recirculación de aire caliente y/o alimentación insuficiente en el condensador enfriado por aire, que puede generar una reducción de la capacidad y de la eficiencia.

De cualquier manera, el microprocesador permitirá que la unidad se adapte a las nuevas operaciones de funcionamiento, brindando la máxima capacidad disponible en dichas circunstancias, incluso si la distancia lateral es inferior a lo aconsejado, salvo que las condiciones operativas influyan en la seguridad del personal o en la fiabilidad de la unidad. Cuando dos o más unidades se colocan una al lado de la otra, se recomienda respetar una distancia de, al menos, (véanse las figuras 4G o 4H) entre los bancos del condensador.

Para otras soluciones, póngase en contacto con el representante del fabricante.

Protección sonora

Cuando los niveles de emisión requieren un control especial, se debe prestar gran atención cuando se aísla la unidad de su base, aplicando correctamente elementos de antivibración (suministrados como opcionales). Las juntas flexibles deben instalarse también sobre las conexiones hidráulicas.

Tubos del agua

Los tubos deben ser diseñados con el número más bajo posible de curvas y de cambios de dirección verticales. De esta manera, los costos de instalación se reducen notablemente y las prestaciones del sistema mejoran.

El sistema hidráulico debe tener:

1. Montajes de antivibración para reducir la transmisión de las vibraciones a las estructuras.
2. Válvulas aislantes para aislar la unidad del sistema hidráulico durante las operaciones de asistencia.
3. El dispositivo de purga del aire manual o automático colocado en el punto más alto del sistema, y el dispositivo de drenaje colocado en el punto más bajo.
4. El evaporador y el dispositivo de recuperación de calor que no hayan sido colocados en el punto más alto del sistema.
5. Un dispositivo idóneo que pueda mantener el sistema hidráulico bajo presión (tanque de expansión, etc.).
6. Indicadores de presión y temperatura del agua que sirvan de ayuda al operario durante las operaciones de asistencia y mantenimiento.

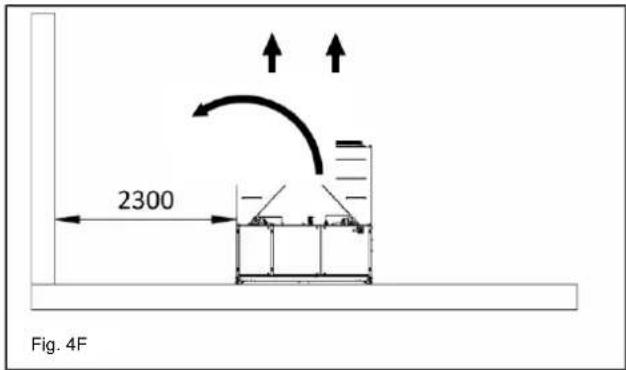

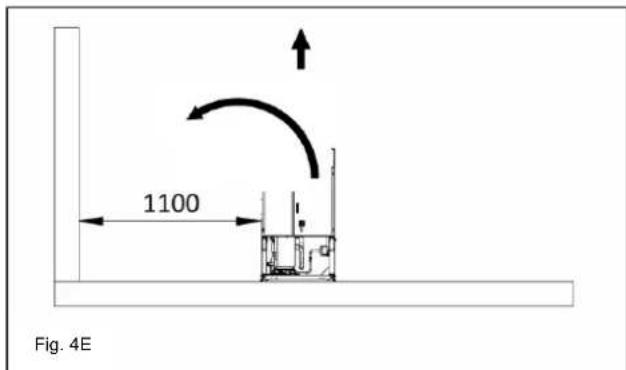

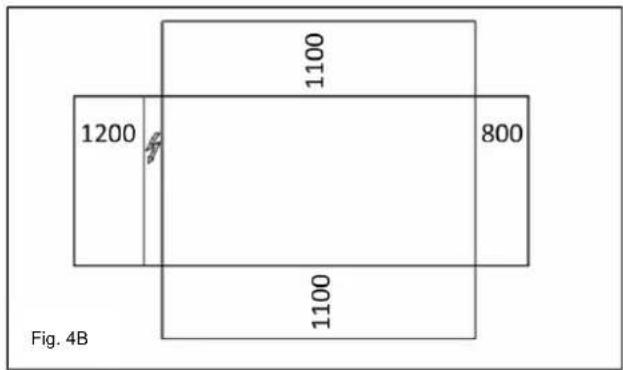

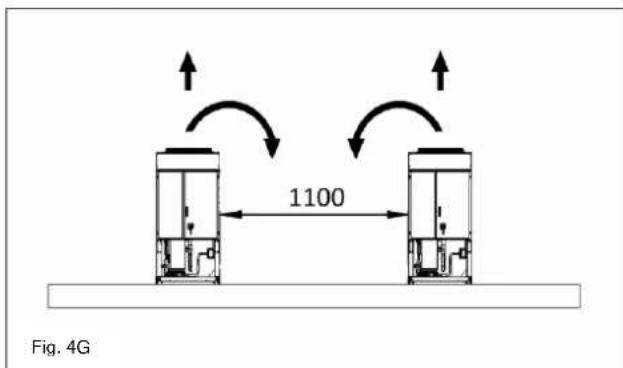

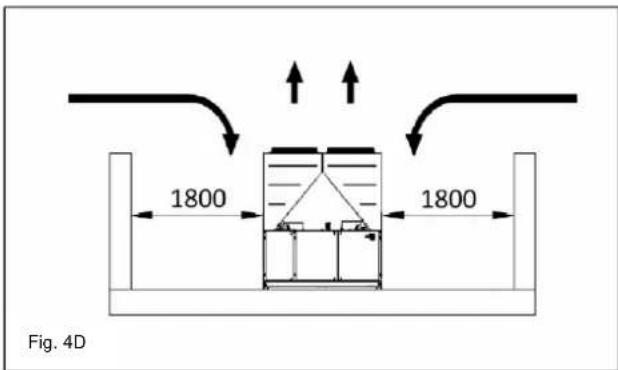

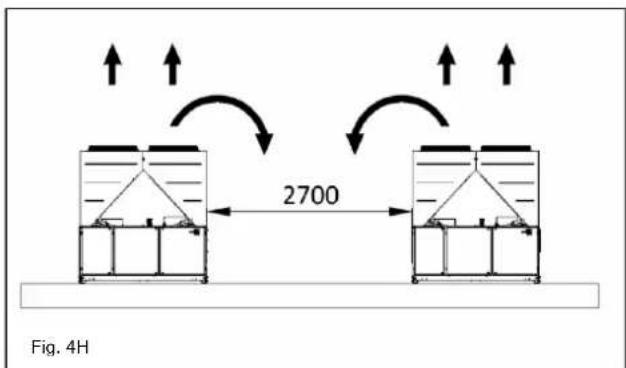

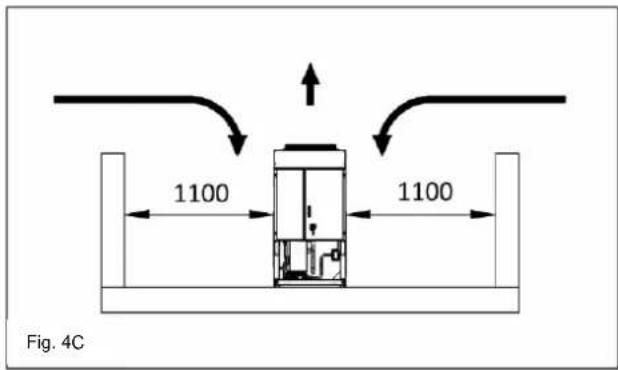

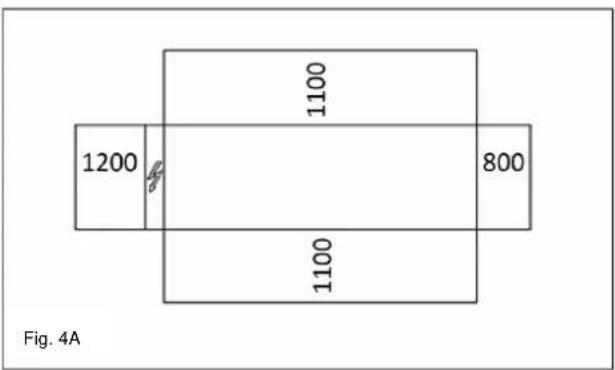

Figura 4 - Requisitos de espacio mínimos

1200 1100 800 1100 Fig. 4A

1200 1100 800 1100 Fig. 4B

Fig. 4C 1100 1100

1800 1800 Fig. 4D

1100 Fig. 4E

2300 Fig. 4F

1100 Fig. 4G

2700 Fig. 4H

1. Un filtro o un dispositivo que pueda eliminar las partículas del fluido. El uso de un filtro prolonga la vida del evaporador y de la bomba, ayudando al sistema hidráulico a mantenerse en mejores condiciones.
2. El evaporador tiene una resistencia eléctrica con un termostato que garantiza la protección contra el congelamiento del agua a una temperatura ambiente mínima de -25 °C. Todos los otros tubos del agua/dispositivos hidráulicos externos a la unidad

deben, por lo tanto, protegerse contra el congelamiento.

1. El dispositivo de recuperación de calor debe vaciarse de agua durante la estación invernal, salvo que se le agregue al circuito hidráulico una mezcla de etilenglicol en proporciones adecuadas.
2. En caso de sustitución de la unidad, todo el sistema hidráulico debe vaciarse y limpiarse antes de instalar la nueva unidad. Antes de poner en marcha la nueva

unidad, se recomienda ejecutar pruebas regulares y tratamientos químicos adecuados del agua. 11. Si llegara a agregarse el glicol al sistema hidráulico como protección antihielo, preste atención a que la presión de aspiración sea más baja; las prestaciones de la unidad serán inferiores y la pérdida de presión será

mayor. Todos los sistemas de protección de la unidad, como el antihielo, y la protección de baja presión, deberán ajustarse nuevamente. 12. Antes de asilar los tubos del agua, controle que no haya pérdidas.

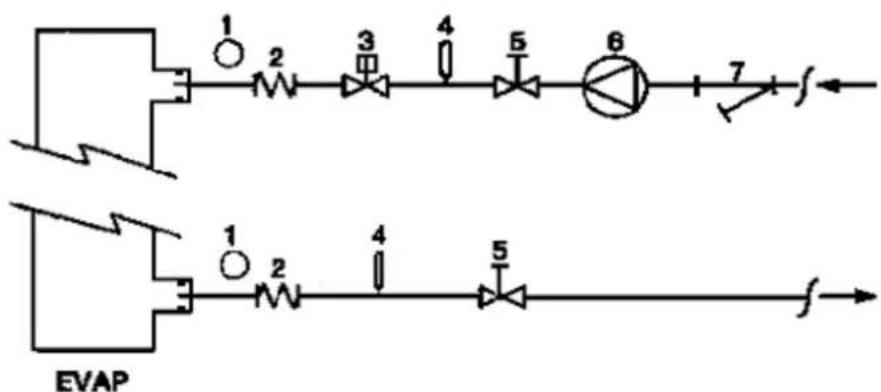

Figura 5 - Conexión de los tubos del agua para el evaporador

1. Manómetro

2. Conector flexible

3. Flujostato

4. Sonda de temperatura

5. Válvula de aislamiento

6. Bomba

7. Filtro

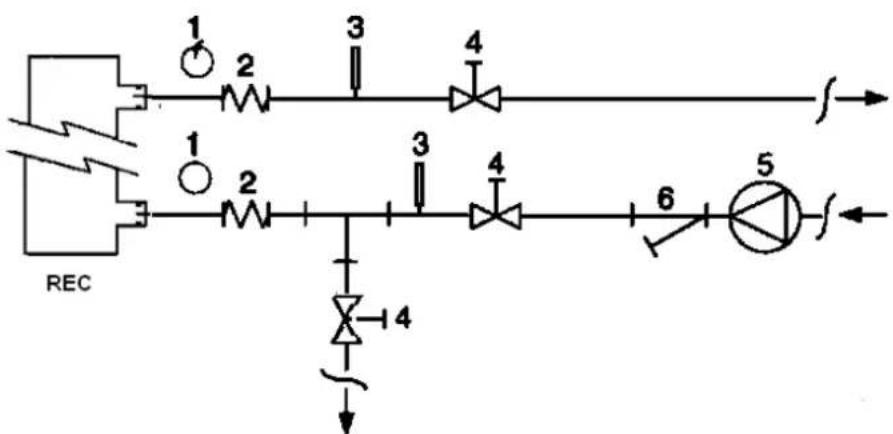

Figura 6 - Conexión de los tubos del agua para los intercambiadores del recuperador de calor

1. Manómetro

2. Conector flexible

3. Sonda de temperatura

4. Válvula de aislamiento

5. Bomba

6. Filtro

Tratamiento del agua

Antes de accionar la unidad, limpie el circuito del agua. Suciedad, cal, detritos de corrosión y otros materiales pueden acumularse en el interior del intercambiador de calor, reduciendo sus capacidades de intercambio térmico. Puede aumentar también la pérdida de presión, reduciendo el flujo del agua. Un tratamiento adecuado del agua puede,

por lo tanto, reducir el riesgo de corrosión, erosión, formación de cal, etc. El tratamiento del agua más apropiado debe establecerse localmente, en base al tipo de sistema y a las características del agua. El fabricante se exime de toda responsabilidad por daños o mal funcionamiento del equipo provocados por falta de tratamiento del agua o por un tratamiento inadecuado.

Tabla 8 - Límites de calidad del agua aceptables

pH (25°C)	6,8÷8,0		Dureza total (mg CaCO_3 /l)	< 200
Conductividad eléctrica μS/cm (25°C)	<800		Hierro (mg Fe / l)	< 1,0
lón cloruro (mg Cl−/l)	<200		lón sulfuro (mg S^2- /l)	Ninguno
lón sulfato (mg SO_4^- /l)	<200		lón amonio (mg NH_4^+ /l)	< 1,0
Alcalinidad (mg CaCO_3 /l)	<100		Sílice (mg SiO_2 /l)	< 50

Protección antihielo de los intercambiadores del recuperador y del evaporador

La simultaneidad de cargas mono y trifásica y el desequilibrio entre fases pueden provocar descargas a tierra de hasta 150 mA, durante el funcionamiento normal de las unidades de la serie.

Todos los evaporadores están equipados con una resistencia eléctrica, a unidad incluye dispositivos que generan armónicos superiores (como controlada termostáticamente que brinda una protección antihielo adecuado y cortes de fase), las descargas a tierra podrían aumentar a valores a temperaturas mínimas de -25 °C. Sin embargo, a menos que los intercambiadores de calor estén completamente vacíos y limpios con solución antihielo, se pueden usar también métodos adicionales contra en base a los valores mencionados más arriba.

congelamiento.

Cuando se diseña el sistema en su conjunto, deben considerarse dos o de los métodos de protección que se describen a continuación:

• Circulación continua del flujo de agua en el interior de los tubos y de intercambiadores.
• Adición de una cantidad apropiada de glicol en el interior del circuito agua.
• Aislamiento térmico y calentamiento adicionales de los tubos expuestos
• Vaciado y limpieza del intercambiador de calor durante la estación invernal

Es responsabilidad del instalador y/o del personal de mantenimiento loc asegurarse de que se utilicen los métodos antihielo. Asegúrese de siempre se realicen operaciones de mantenimiento adecuadas de protección antihielo. Si no se respetan las instrucciones brindadas más se pueden causar daños a la unidad. La garantía no cubre los d causados por congelamiento.

Funcionamiento mas

Responsabilidad del operario

esencial que el operario reciba una formación profesional adecuada y que adquiera familiaridad con el sistema antes de utilizar la unidad. Además de leer este manual, el operario debe estudiar el manual operativo del microprocesador y el esquema eléctrico para comprender la secuencia de puesta en marcha, el funcionamiento, la secuencia de detención y el funcionamiento de todos los dispositivos de seguridad.

Durante la fase de puesta en marcha de la unidad, un técnico autorizado por el fabricante está disponible para responder a cualquier tipo de pregunta y dar abstrucciones sobre el procedimiento correcto de funcionamiento.

El operario debe llevar un registro de los datos operativos para cada unidad instalada. Debe mantenerse otro registro para todas las actividades prebédicas de mantenimiento y asistencia.

50 el operario nota condiciones operativas anómalas o insólitas, debe consultar el servicio técnico autorizado por el fabricante.

Instalación del flujostato

Para garantizar un flujo de agua suficiente en todo el evaporador, es es instalar un flujostato en el circuito hidráulico que puede colocarse en los del agua de entrada o salida. El objetivo del flujostato es detener la unicio caso de interrupción del flujo de agua, protegiendo así el evaporador con congelamiento.

El fabricante ofrece, como producto opcional, un flujostato elegido para control de flujo de la unidad.

Este flujostato de paleta es idóneo para aplicaciones duraderas en exte (IP67) con diámetros de tubos de 1" a 6".

El flujostato está equipado con un contacto libre que debe conect eléctricamente a los terminales indicados en el esquema eléctrico. El flujostato se debe calibrar de manera tal que intervenga cuando el flu agua del evaporador descienda por debajo del 50% del caudal nominal

Si la unidad se desconecta de la red eléctrica, los calentadores del compresor quedarán fuera de servicio. Una vez restaurada la alimentación tubos eléctrica a la unidad, los calentadores del separador de aceite y del compresor deben cargarse durante un mínimo de 12 horas antes de proceder al arranque de la unidad.
No hacerlo podría dañar los compresores debido a una acumulación el excesiva de líquido en el compresor.

Mantenimiento ordinario

Las actividades de mantenimiento mínimas se listan en la Tabla 2

Recuperador de calor

A pedido, la unidad puede equiparse también con un sistema de recuperación de calor.

Este sistema se aplica con un intercambiador de calor enfriado por agu ubicado en el tubo de descarga del compresor y un dispositivo de contr la presión de condensación.

Para garantizar el funcionamiento del compresor dentro de su envoltorio unidades de recuperación del calor no pueden funcionar con una temperatura del agua inferior a 28 °C.

El diseñador de la instalación y el instalador del equipo frigorífico tienen responsabilidad de garantizar el respeto de ese valor (ej.: usando una v desviadora de recirculación)

Instalación eléctrica

Informaciones generales

Todas las conexiones eléctricas de la unidad deben realizarse en conformidad con las leyes y las normativas en vigor.

Todas las actividades de instalación, control y mantenimiento deb ser realizadas por personal calificado.

Consulte el esquema eléctrico específico para la unidad adquirida el esquema eléctrico no se encuentra en la unidad o si se ha pero póngase en contacto con el representante del fabricante que enviará una copia.

En caso de discrepancia entre el esquema eléctrico y el/los panel/cables eléctricos, póngase en contacto con el fabricante.

Asistencia y garantía limitada

Todas las unidades han sido probadas en fábrica y garantizadas por 12 meses desde la puesta en marcha o 18 meses desde la fecha de entrega. Estas unidades han sido desarrolladas y fabricadas respetando los estándares de calidad más elevados y garantizando años de funcionamiento sin averías. Sin embargo, es importante asegurar un mantenimiento adecuado y periódico conforme a todos los procedimientos brindados en este manual y a las buenas prácticas de mantenimiento de las máquinas.

Se recomienda fervientemente estipular un contrato de mantenimiento con un servicio autorizado por el fabricante para garantizar un servicio eficiente y sin problemas, gracias a la experiencia y a la competencia de nuestro personal.

Además, se considera que la unidad requiere mantenimiento incluso durante el período de garantía.

Tenga presente que el uso de la unidad de modo inapropiado, por ejemplo más allá de sus límites operativos o con falta de un mantenimiento adecuado según lo indicado en este manual, hará caducar la garantía.

Respete los siguientes puntos, especialmente en cuanto a los límites de la garantía:

1. La unidad no puede funcionar más allá de los límites especificados La alimentación eléctrica debe estar dentro de los límites de tensión y estar libre de armónicos o cambios imprevistos de tensión.

Si La alimentación trifásica no debe presentar un desequilibrio entre las do, fases superior al 3%. La unidad debe permanecer apagada hasta que le le problema eléctrico haya sido resuelto.

1. No deshabilite ni anule ningún dispositivo de seguridad, ya sea mecánico, eléctrico o electrónico.

2. El agua utilizada para llenar el circuito hidráulico debe ser limpia y haber sido tratada adecuadamente. Se debe instalar un filtro mecánico en el punto más cercano a la entrada del evaporador.

deA menos que se haya acordado al momento del pedido, el caudal del agua del evaporador jamás debe ser superior al 120% ni inferior al se 80% de la capacidad nominal.

Controles obligatorios periódicos y puesta en marcha bajo presión

Las unidades se incluyen en la categoría III de la clasificación establecida por tenDirectiva Europea PED 2014/68/UE.

Para los equipos frigoríficos de esta categoría, algunas normativas locales predaieren una inspección periódica de parte de una agencia autorizada.

Controle los requisitos vigentes en el lugar de la instalación.

Utilice solo conductores de cobre, de lo contrario podría haber un sobrecalentamiento o corrosión en los puntos de conexión, con el riesgo dañar la unidad.

Para evitar interferencias, todos los cables de mando deben conecta separadamente de los eléctricos. A tal fin, utilice distintos conductos de eléctricos.

Antes de realizar operaciones de asistencia en la unidad, abra el interru de desconexión general del alimentador principal de la unidad.

Cuando la unidad está apagada pero el interruptor de desconexión está posición cerrada, los circuitos no utilizados estarán activos de todas formas.

No abra jamás el bornero de los compresores antes de abrir el interrupt desconexión general de la unidad.

Tabla 9 - Programa de mantenimiento ordinario

Lista de las actividades	Semanales	Mensuales (Nota 1)	Anuales/esta onales (Nota 2)
General:
Lectura de los datos operativos (Nota 3)	X
Inspección visual de las unidades por posibles daños y/o aflojamientos.		X
Control de la integridad del aislamiento térmico			X
Limpieza y pintura donde sea necesario			X
Análisis del agua (5)			X
Control del funcionamiento del flujostato		X
Instalación eléctrica:
Comprobación de las secuencias de control			X
Comprobación del desgaste del contactor - sustitúyalo si es necesario			X
Control del apriete correcto de todos los terminales eléctricos - ajustar si es nec			X
Limpieza del interior del panel de control eléctrico			X
Inspección visual de los componentes para identificar posibles señales de sobre		X
Control del funcionamiento del compresor y de la resistencia eléctrica		X
Medición del aislamiento del motor del compresor utilizando el Megger			X
Circuito de refrigeración:
Control de la presencia de posibles pérdidas de refrigerante		X
Control del flujo del refrigerante mediante el vidrio de inspección visual del líquid inspección debe estar lleno	X
Control del descenso de presión del filtro deshidratador		X
Análisis de las vibraciones del compresor			X
Análisis de la acidez del aceite del compresor (Nota 6)			X
Sección del condensador:
Limpieza de los bancos del condensador (Nota 4)			X
Control del apriete correcto de los ventiladores			X
Control de las aletas del banco del condensador - quítelas si es necesario			X

Notas:
24. Las actividades mensuales incluyen aquellas semanales.
25. Las actividades anuales (o de inicio de estación) incluyen todas aquellas semanales y mensuales.
26. Los valores operativos de la unidad pueden leerse cotidianamente respetando elevados estándares de observación.
27. En ambientes con una elevada concentración de partículas transportadas por el aire, podría ser necesario limpiar el banco del condensador más a menud.
28. Controle la presencia de posibles metales disueltos.
29. TAN (Número de ácidos total) : ≤ 0,10 : ninguna acción
Entre 0,10 y 0,19: sustituya los filtros antiácido y vuelva a controlar después de 1000 horas operativas Siga
sustituyendo los filtros hasta que el TAN sea inferior a 0,10.

0,19 : sustituya el aceite, el filtro del aceite y el deshidratador del aceite. Controle a intervalos regulares.

Información importante acerca del refrigerante en uso

Este producto contiene gases fluorados de efecto invernadero. No descargue los gases en la atmósfera.

Tipo de refrigerante: R410A

Valor GWP(1): 2085,5

(1)GWP = potencial de calentamiento global

La cantidad de refrigerante necesaria para el funcionamiento estándar se indica en la placa de identificación de la unidad.

La cantidad de refrigerante efectiva cargada en la unidad se muestra en una varilla plateada dentro del panel eléctrico.

En base a lo dispuesto por la legislación europea o local, podrían ser necesarias inspecciones periódicas para identificar posibles pérdidas de refrigerante.

Para mayor información póngase en contacto con el revendedor local.

Instrucciones de unidades cargadas de fábrica y de campo

(Información importante acerca del refrigerante en uso)

El sistema refrigerante se cargará con gases fluorados de efecto invernadero.

No descargue los gases en la atmósfera.

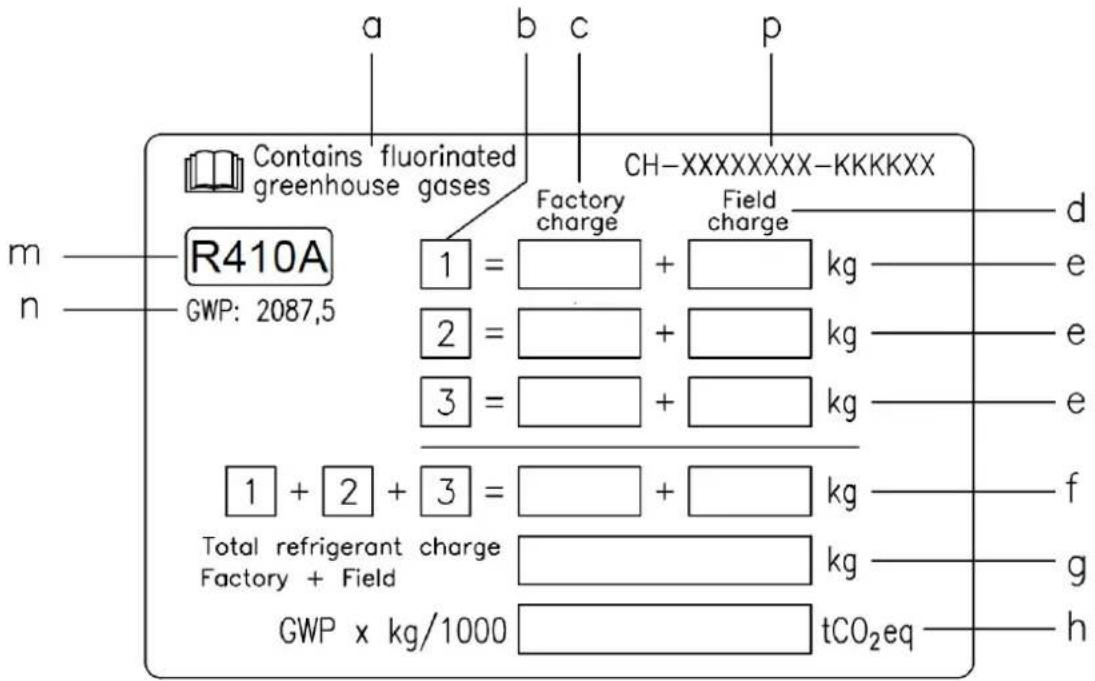

1 Rellene con tinta permanente la etiqueta de carga de refrigerante en dotación con el producto según las instrucciones siguientes:

- la carga de refrigerante para cada circuito (1; 2; 3)

- la carga de refrigerante total (1 + 2 + 3)

- Calcule la emisión de gases de efecto invernadero con la fórmula siguiente:

Valor GWP del refrigerante x Carga total del refrigerante (en kg) / 1000

a Contiene gases fluorados de efecto invernadero

b Número del circuito

c Carga de fábrica

d Carga de campo

e Carga de refrigerante para cada circuito (según el número de circuitos)

f Carga de refrigerante total

g Carga de refrigerante total (Fábrica + Campo)

h Emisión de gases de efecto invernadero de la carga de refrigerante total expresada como toneladas de CO2 equivalentes

m Tipo de refrigerante

n GWP = potencial de calentamiento global

p Número de serie de la unidad

2 La etiqueta rellenada se debe pegar dentro del panel eléctrico.

Según lo dispuesto por la legislación europea o local, podrían ser necesarias inspecciones periódicas para identificar posibles pérdidas de refrigerante. Para mayor información póngase en contacto con el revendedor local.

NOTA

En Europa, la emisión de gases de efecto invernadero de la carga de refrigerante total en el sistema (expresada en toneladas de CO₂ equivalente) se utiliza para determinar los intervalos de mantenimiento. Siga la legislación pertinente.

Fórmula para calcular la emisión de gases de efecto invernadero:

Valor GWP del refrigerante x Carga total del refrigerante (en kg) / 1000

Utilice el valor GWP indicado en la etiqueta de los gases de efecto invernadero. Este valor GWP se basa en el cuarto informe del IPCC. El valor GWP indicado en el manual podría estar anticuado (por ej., basado en el tercer informe del IPCC).

Eliminación

La unidad está realizada con componentes metálicos, plásticos y electrónicos. Todas estas partes deben ser eliminadas en conformidad con las normativas locales vigentes en materia.

Las baterías de plomo deben recogerse y enviarse a centros específicos de recolección de residuos.

El aceite debe recogerse y enviarse a centros específicos de recolección de residuos.

Este manual constituye un soporte técnico y no representa una oferta vinculante. El contenido no puede garantizarse expliciamente o implícitamente como completo, preciso o liable. Todos los datos y las informaciones contenidas pueden ser modificados sin previo aviso. Los datos comunicados al momento del pedido serán considerados definitivos.

El fabricante se exime de toda responsabilidad ante posibles daños directos o indirectos, en el sentido más amplio del término, derivados obligados al uso y/o a la interpretación del presente manual.

Nos reservamos el derecho de realizar modificaciones de diseño y estructurales en cualquier momento, sin previo aviso. Por consiguiente, la imagen de la portada no es vinculante.

ISTRUZIONI ORIGINALI IN INGLESE

Tipo de refrigerante: R410A

GWP(1) valor: 2087,5

(1)GWP = potencial de aquecimento global

- a carga de refrigerante para cada circuito (1; 2; 3)

- carga total de refrigerante (1 + 2 + 3)

b Número de circuito

c Carga de fábrica

d Carga de campo

e Carga de refrigerante por cada circuito (de acordo com o número de circuitos)

f Carga total de refrigerante

g Carga total de refrigerante (Fábrica + Campo)
