HQAIR15S - Θέρμανση MSW - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Υπέρλεπτος ανεμιστήρας ανάκτησης ενέργειας
Μοντέλο	MSW-HQAIR15S
Ονομαστική τάση	230 V ~ / 50 Hz
Ονομαστική ισχύς	250 W
Κατηγορία προστασίας	I
Δείκτης προστασίας IP	IPX2
Εκπεμπόμενος θόρυβος	65 dB
Ροή αέρα (3 ταχύτητες)	210 / 300 / 350 m³/h
Μέγιστη πίεση	353 Pa
Διάμετρος εισόδου/εξόδου	∅ 146 mm
Διαστάσεις (Μ × Π × Υ)	600 × 860 × 235 mm
Βάρος	23,6 kg
Ζώνη κάλυψης	120 m²
Θερμική προστασία	Ναι
Θερμική απόδοση (θέρμανση)	65 - 78 %
Ενθαλπική απόδοση (θέρμανση)	68 - 69,5 %
Φίλτρο αέρα	Αφαιρούμενα φίλτρα εσωτερικού και εξωτερικού (περιοδικός καθαρισμός)
Πυρήνας εξαερισμού	Πυρήνας ανάκτησης ενέργειας (ERV)
Εγκατάσταση	Από επαγγελματικό προσωπικό σέρβις · μην εγκαθιστάτε σε κουζίνα, μπάνιο, υγρό περιβάλλον ή με εύφλεκτα αέρια
Συντήρηση	Καθαρισμός φίλτρου με ηλεκτρική σκούπα · ετήσιος έλεγχος κινητήρα · διακοπή ρεύματος πριν από επέμβαση
Εγγύηση και επισκευασιμότητα	Αντικατάσταση ρουλεμάν από εξειδικευμένο τεχνικό · μην βυθίζετε σε νερό
Ηλεκτρική τροφοδοσία	Απαιτείται διακόπτης κυκλώματος για αποφυγή ηλεκτροπληξίας/βραχυκυκλώματος

Συχνές ερωτήσεις - HQAIR15S MSW

Πού μπορώ να εγκαταστήσω το MSW-HQAIR15S;

Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Αποφύγετε κουζίνες (ατμοί λαδιού), μπάνια (υγρασία), περιβάλλοντα με εύφλεκτα αέρια ή υψηλή θερμοκρασία. Επίσης δεν συνιστάται σε εξωτερικούς χώρους.

Πώς καθαρίζω το φίλτρο του ανεμιστήρα μου;

Ξεκλειδώστε την αλυσίδα ανάρτησης κάτω από το πάνελ πρόσβασης, στη συνέχεια εξάγετε το φίλτρο οριζόντια. Χρησιμοποιήστε μια ηλεκτρική σκούπα για να αφαιρέσετε τη σκόνη. Επανατοποθετήστε ακολουθώντας αντίστροφα βήματα, τηρώντας τη φορά συναρμολόγησης.

Τι κάνω σε περίπτωση μη φυσιολογικού θορύβου;

Διακόψτε την τροφοδοσία και περιμένετε την πλήρη διακοπή. Ελέγξτε το ρουλεμάν του κινητήρα. Εάν χρειαστεί, αντικαταστήστε το ρουλεμάν από έναν εξειδικευμένο τεχνικό.

Μπορώ να χρησιμοποιήσω αυτή τη συσκευή με τζάκι ή θέρμανση καύσης;

Όχι, αυτό το προϊόν δεν μπορεί να χρησιμοποιηθεί για εξαερισμό με συσκευές ανοικτής καύσης (καλοριφέρ, σόμπες). Αυτό θα μπορούσε να προκαλέσει πυρκαγιά.

Ποια είναι η ηλεκτρική κατανάλωση του HQAIR15S;

Η ονομαστική ισχύς είναι 250 W στα 230 V / 50 Hz. Συνιστάται η εγκατάσταση αποκλειστικού διακόπτη κυκλώματος.

Ποιες είναι οι διαθέσιμες ροές αέρα;

Η συσκευή προσφέρει τρεις ταχύτητες: χαμηλή (210 m³/h), μεσαία (300 m³/h) και υψηλή (350 m³/h), προσαρμόσιμες ανάλογα με τις ανάγκες σας.

Πώς γίνεται ένας έλεγχος μετά την εγκατάσταση;

Μετά την εγκατάσταση, θέστε τη συσκευή υπό τάση και ελέγξτε για απουσία μπλοκαρίσματος, μη φυσιολογικού θορύβου ή περιορισμών στους αγωγούς. Βεβαιωθείτε ότι η φορά συναρμολόγησης είναι σωστή.

Ποια είναι η ιδανική ζώνη κάλυψης;

Το μοντέλο HQAIR15S καλύπτει έως 120 m² για αποτελεσματικό εξαερισμό.

Πρέπει να καθαρίζω τον πυρήνα ανάκτησης ενέργειας;

Ο πυρήνας ERV συνήθως δεν χρειάζεται καθαρισμό, αλλά τα φίλτρα αέρα (A και C) πρέπει να καθαρίζονται περιοδικά με ηλεκτρική σκούπα για να διατηρείται η απόδοση.

Μπορώ να βυθίσω τη συσκευή στο νερό για καθαρισμό;

Όχι, μην ψεκάζετε νερό στη συσκευή και μην τη βυθίζετε. Χρησιμοποιήστε μια ηλεκτρική σκούπα για τα φίλτρα και ένα στεγνό πανί για το εξωτερικό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HQAIR15S MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων		Τιμή παραμέτρου
Όνομα προϊόντος		Εξαιρετικά λεπτός αεριστήρας ανάκτησης ενέργειας
Μοντέλο		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Ονομαστική τάση [V~] / συχνότητα [Hz]		230 / 50
Ονομαστική ισχύς [W]		250	350	150
Κατηγορία προστασίας		εγώ
Αξιολόγηση προστασίας IP		IPX2
Εκπεμπόμενος θόρυβος [dB]		65	63	60
Ροή αέρα [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Μέγιστη πίεση [Pa]		353	380	348
Μέγεθος εισόδου/εξόδου [mm]		∅ 146	∅ 146	∅ 96
Διαστάσεις [πλάτος x βάθος x ύψος; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Βάρος [kg]		23,6	24,4	18,7
Περιοχή κάλυψης [m2]		120	148	70
Θερμική προστασία		√
Θερμική απόδοση [%]	Ψυκτικό φορτίο	52	57,5	61
	Φορτίο θέρμανσης	78	68	65
Αποδοτικότητα ενθαλπίας [%]	Ψυκτικό φορτίο	60	58	60
	Φορτίο θέρμανσης	69,5	68	68

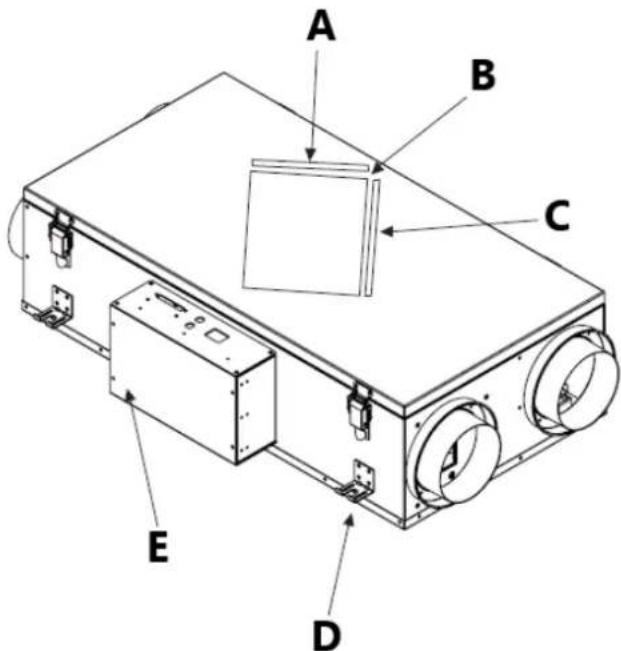

A. Φίλτρο αέρα
B. Πυρήνας αερισμού ανάκτησης ενέργειας (ERV).
C. Φίλτρο αέρα

D. Κουτί τροφοδοσίας
Ε. Στήριγμα εγκατάστασης

Εγκατάσταση και χρήση

• Η εγκατάσταση θα πρέπει να ολοκληρωθεί από επαγγελματικό προσωπικό σέρβις.
• Μην εγκαθιστάτε τη μονάδα σε μέρος με υψηλή θερμοκρασία ή φωτιά, καθώς μπορεί να προκαλέσει παραμόρφωση του φίλτρου και να κάψει τον κινητήρα.
• Μην εγκαθιστάτε τη μονάδα στην κουζίνα που έχει πολύ καπνό. Το φίλτρο και ο πυρήνας ERV/HRV είναι άχρηστοι εφόσον προσκολλώνται αναθυμιάσεις λαδιού σε αυτό και μπορούν εύκολα να προκαλέσουν φωτιά.
• Μην τοποθετείτε σε χώρο με υψηλή υγρασία όπως μπάνιο κ.λπ. Η συσκευή σε επαφή με ατμό μπορεί να προκαλέσει πυρκαγιά ή/και ηλεκτροπληξία.
• Μην τοποθετείτε τη συσκευή στην οροφή με ανεπαρκή αντοχή ή εναλλακτικά μην ισιώσετε την επιφάνεια στερέωσης πριν την εγκατάσταση.
• Μην τοποθετείτε σε μέρη που έχουν εύφλεκτο αέριο. Μπορεί να προκαλέσει πυρκαγιά.
• Προσοχή! Αυτό το προϊόν δεν μπορεί να χρησιμοποιηθεί για αερισμό με συσκευές ανοιχτού τύπου (καλοριφέρ)!
• Μην εγκαθιστάτε τη μονάδα και σε εξωτερικούς χώρους ή με είσοδο αέρα κοντά στο εργοστάσιο μηχανημάτων ή στις ερευνητικές εγκαταστάσεις. Αποφύγετε το περιβάλλον που έχει οξέα, αλκάλια, οργανικούς διαλύτες, χρώματα, επιβλαβή αέρια ή διαβρωτική σύνθεση αερίων. Μπορεί να προκαλέσει ζημιά στις συσκευές ή να προκαλέσει πυρκαγιά.
  • Μην τοποθετείτε την είσοδο αέρα στην κουζίνα.
• Εάν ο αεραγωγός εγκατασταθεί με κλίση έξω, μπορεί να προκαλέσει διαρροή νερού.
• Για να αποφευχθεί η συμπύκνωση θα πρέπει να εγκατασταθεί μια επέκταση από εξωτερικό σε εσωτερικό.
• Εγκαταστήστε προστασία των αεραγωγών, των εισαγωγών και των εξόδων για να αποτρέψετε την είσοδο μικρών ζώων.
• Κατά την εγκατάσταση θα πρέπει να αποφεύγονται οι ακόλουθες σωληνώσεις:

a) Στροφή
b) Λυγίστε πολλές φορές
c) Μειωμένη διάμετρος

• Θα πρέπει να εγκατασταθεί διακόπτης κυκλώματος για την αποφυγή ηλεκτροπληξίας ή τυχόν βραχυκυκλωμάτων.
• Μην αναποδογυρίζετε τη συσκευή, μπορεί να πέσει κάτω και να προκαλέσει τραυματισμό.
• Μετά την ολοκλήρωση της εγκατάστασης, κάντε μια δοκιμαστική λειτουργία και ελέγξτε εάν υπάρχει κάποιο πρόβλημα (μπλοκάρισμα, περιορισμοί, μη φυσιολογικός θόρυβος κατά την εργασία).
• Η συσκευή ελέγχεται από τον ελεγκτή που περιλαμβάνεται με ένα πόμολο.

A. Βιδωτές ράβδοι
B. Ροδέλα
C. Ροδέλα από καουτσούκ
D. Βιδωτό παξιμάδι
E. Σφίξτε τα πάντα με ασφάλεια

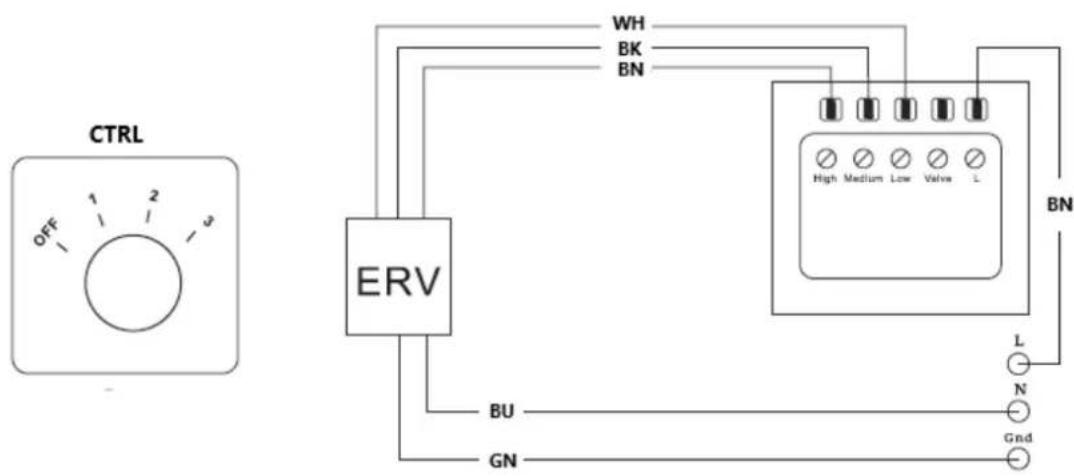

Διάγραμμα σύνδεσης

CTRL – ελεγκτής

WH – λευκό σύρμα

ΒΚ – μαύρο σύρμα

BN - καφέ σύρμα

BU - μπλε σύρμα

GN – πράσινο σύρμα

Συντήρηση

a) Όταν το ERV/HRV χρησιμοποιείται για μεγάλο χρονικό διάστημα, το φίλτρο θα είναι βρώμικο και φραγμένο από τη σκόνη, μπορεί να μειώσει τον όγκο του αέρα, να επηρεάσει τον αερισμό, να αυξήσει τον θόρυβο. Καθαρίζετε περιοδικά το φίλτρο, ειδικά σε εχθρικό περιβάλλον (μεγαλύτερος αριθμός σκόνης).

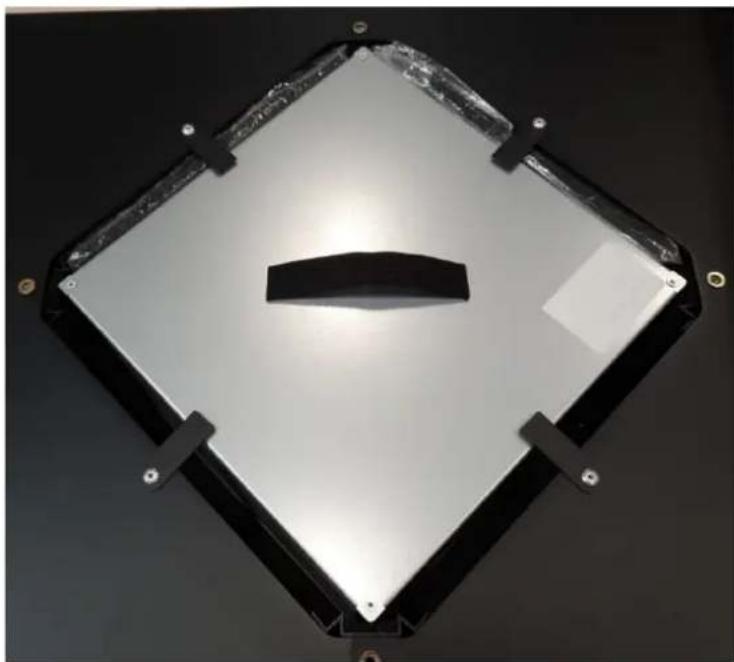

Συντήρηση φίλτρου:

• Ξεκλειδώστε την κρεμαστή αλυσίδα κάτω από το πάνελ πρόσβασης προς τα πάνω

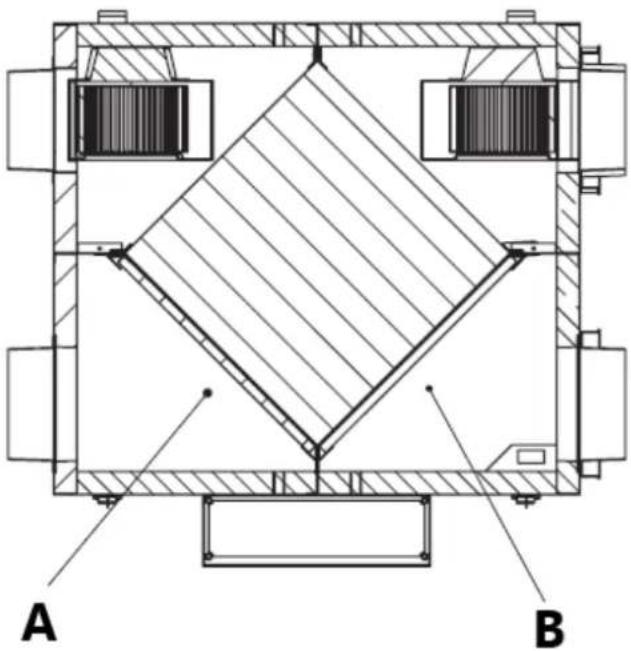

• Κρατήστε το πλευρικό φίλτρο εσωτερικού χώρου και αφαιρέστε το οριζόντια (Α στην παρακάτω εικόνα).
  • Χρησιμοποιήστε μια ηλεκτρική σκούπα για να ρουφήξετε τη βρωμιά και τη σκόνη.
• Η εγκατάσταση του πλευρικού φίλτρου εσωτερικού χώρου ακολουθεί τα αντίστροφα βήματα.
• Κρατήστε το πλευρικό φίλτρο εξωτερικού χώρου και αφαιρέστε το οριζόντια (Β στην παρακάτω εικόνα)
  • Χρησιμοποιήστε ηλεκτρική σκούπα για να ρουφήξετε τη βρωμιά και τη σκόνη.
• Η εγκατάσταση γίνεται στα αντίστροφα βήματα, προσέξτε την επισημασμένη κατεύθυνση.

a) Ο ανεμιστήρας αγωγών θα πρέπει να καθαρίζεται και να ελέγχεται ετησίως (καθαρός κινητήρας, τα εξαρτήματα δεν μπορούν να εκτεθούν σε υγρασία) για να είναι ασφαλής η λειτουργία του και να παραταθεί η διάρκεια ζωής του.

b) Κόψτε την παροχή ρεύματος πριν από οποιαδήποτε συντήρηση και περιμένετε να σταματήσουν τα περιστρεφόμενα στοιγεία.

c) Όταν υπάρχει μη φυσιολογικός θόρυβος ή σημαντική μείωση της απόδοσης, ελέγξτε το ρουλεμάν και αντικαταστήστε το εάν χρειάζεται (γίνεται μόνο από εξειδικευμένο τεχνικό σέρβις).

d) Μην ψεκάζετε τη συσκευή με πίδακα νερού και μην τη βυθίζετε σε νερό.

e) Μην αφήνετε το νερό να εισχωρήσει μέσα στη συσκευή μέσω των αεραγωγών στο περίβλημα της συσκευής.

f) Μη χρησιμοποιείτε αιχμηρά ή/και μεταλλικά αντικείμενα για τον καθαρισμό (π.χ. συρμάτινη βούρτσα ή μεταλλική σπάτουλα) γιατί μπορεί να καταστρέψουν το υλικό της επιφάνειας της συσκευής.

Απόρριψη χρησιμοποιημένων συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξετε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
