Produkttyp	Ultraljudsventilator för energiåtervinning
Modell	MSW-HQAIR15S
Nominell spänning	230 V ~ / 50 Hz
Nominell effekt	250 W
Skyddsklass	I
IP-skyddsklass	IPX2
Ljudnivå	65 dB
Luftflöde (3 hastigheter)	210 / 300 / 350 m³/h
Maximalt tryck	353 Pa
Inlopps-/utloppsdiameter	∅ 146 mm
Mått (L × B × H)	600 × 860 × 235 mm
Vikt	23,6 kg
Täckningsområde	120 m²
Termiskt skydd	Ja
Termisk verkningsgrad (uppvärmning)	65 - 78 %
Entalpisk verkningsgrad (uppvärmning)	68 - 69,5 %
Luftfilter	Avtagbara filter på inomhus- och utomhussidan (periodisk rengöring)
Ventilationskärna	Energiåtervinningskärna (ERV)
Installation	Av professionell servicepersonal; installera inte i kök, badrum, fuktiga miljöer eller med brännbara gaser
Underhåll	Rengöring av filter med dammsugare; årlig kontroll av motor; stäng av strömmen före ingrepp
Garanti och reparerbarhet	Byt lager av kvalificerad tekniker; sänk inte ned i vatten
Strömförsörjning	Kräver en överströmsskydd för att förhindra elchock/kortslutning

Vanliga frågor - HQAIR15S MSW

Var kan jag installera MSW-HQAIR15S?

Installationen måste utföras av en professionell. Undvik kök (oljeångor), badrum (fukt), miljöer med brännbara gaser eller hög temperatur. Även utomhus rekommenderas inte.

Hur rengör jag filtret på min fläkt?

Lås upp upphängningskedjan under servicepanelen, dra sedan ut filtret horisontellt. Använd en dammsugare för att ta bort damm. Återmontera i omvänd ordning och respektera monteringsriktningen.

Vad gör jag vid onormalt ljud?

Stäng av strömmen och vänta tills den stannat helt. Kontrollera motorlagret. Låt vid behov en kvalificerad tekniker byta lagret.

Kan jag använda denna apparat med en öppen spis eller vedeldad värmare?

Nej, denna produkt kan inte användas för ventilation med apparater med öppen förbränning (element, kaminer). Detta kan orsaka brand.

Vad är strömförbrukningen för HQAIR15S?

Nominell effekt är 250 W vid 230 V / 50 Hz. Det rekommenderas att installera en separat överströmsskydd.

Vilka luftflöden finns tillgängliga?

Apparaten har tre hastigheter: låg (210 m³/h), medel (300 m³/h) och hög (350 m³/h), anpassningsbara efter behov.

Hur gör jag ett test efter installation?

Efter installation, slå på apparaten och kontrollera att det inte finns några blockeringar, onormala ljud eller begränsningar i kanalerna. Säkerställ att monteringsriktningen är korrekt.

Vad är det ideala täckningsområdet?

Modellen HQAIR15S täcker upp till 120 m² för effektiv ventilation.

Måste jag rengöra energiåtervinningskärnan?

ERV-kärnan kräver i allmänhet inte rengöring, men luftfiltren (A och C) måste rengöras periodiskt med en dammsugare för att bibehålla effektiviteten.

Kan jag sänka ner apparaten i vatten för att rengöra den?

Nej, spraya inte vatten på apparaten och sänk inte ner den. Använd en dammsugare för filtren och en torr trasa för utsidan.

BRUKSANVISNING HQAIR15S MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn		Ultratunn energiatåtervinningsfläkt
Modell		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominell spänning [V~] / frekvens [Hz]		230 / 50
Nominell effekt [W]		250	350	150
Isolationsklass		I
IP-skyddsklassning		IPX2
Emitterat brus [dB]		65	63	60
Luftflöde [m ^3 /h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Max tryck [Pa]		353	380	348
Inlopps-/utloppsstorlek [mm]		∅ 146	∅ 146	∅ 96
Mätt [bredd x djup x höjd; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Vikt [kg]		23,6	24,4	18,7
Täckningsområde [m ^2 ]		120	148	70
Termiskt skydd		√
Värmeeffektivitet [%]	Kylningsbelastning	52	57,5	61
	Värmebelastning	78	68	65
Entalpieffektivitet [%]	Kylningsbelastning	60	58	60
	Värmebelastning	69,5	68	68

A. Luftfilter
B. Energiåtervinningsventilationskärna (ERV).
C. Luftfilter

D. Eldosa

E. Installationsfäste

Installera och använda

- Installationen ska utföras av en professionell servicepersonal. - Installera inte enheten på en plats med hög temperatur eller eld, eftersom det kan orsaka filtrets förvrängning och bränna ut motorn.

- Installera inte enheten i köket som har mycket rök. Filter och ERV/HRV-kärna är värdelösa så länge oljeångor fäster på det och kan lätt orsaka brand.

- Installera inte på en plats med hög luftfuktighet som badrum etc. Apparaten i kontakt med ånga kan orsaka brand och/eller elektrisk stöt.

• Installera inte apparaten i taket med otillräcklig styrka, alternativt räta ut fästytan före installationen.

• Installera inte på platser som har brännbar gas. Det kan orsaka brand.

• OBS! Denna produkt kan inte användas för ventilation med öppen brinnande apparater (värmare)!

- Installera inte enheten utomhus eller med luftintag nära maskinfabriken eller forskningsanläggningar. Undvik miljön som innehåller syror, alkalier, organiska lösningsmedel, färger, skadliga gaser eller frätande sammansättning av gaser. Det kan skada apparaterna eller orsaka brand.

• Installera inte luftintaget i köket.

- Om luftkanalen monteras lutad utanför kan det orsaka vattenläckage.

- För att förhindra kondens bör en förlängning installeras från utomhus till inomhus.

• Installera skydd av luftkanaler, inlopp och utlopp för att förhindra att små djur kommer in.

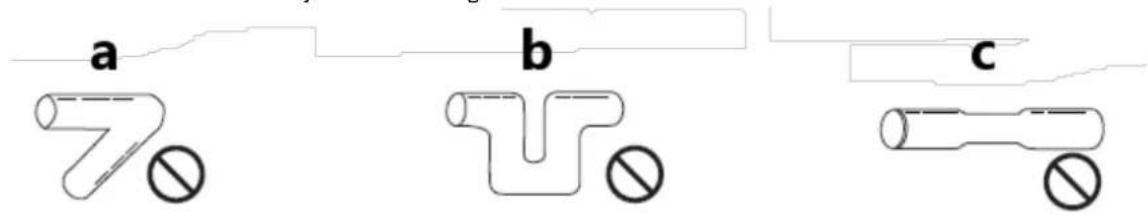

• Under installationen bör följande rörledningar undvikas:

a) Böja
b) Böj många gånger
c) Minskad diameter

• En strömbrytare bör installeras för att förhindra elektriska stötar eller kortslutningar.
  • Vänd inte om apparaten, den kan falla ner och orsaka skada.
• Efter avslutad installation gör en testkörning och kontrollera om något problem uppstår (blockering, begränsningar, onormalt ljud under arbetet).
• Apparaten styrs av den medföljande styrenheten med en ratt.

A. Skruvstänger
B. Brickor
C. Gummibricka
D. Skruvmutter
E. Dra åt allt ordentligt

Anslutningsschema

CTRL – styrenhet

WH - vit tråd

BK – svart tråd

BN - brun tråd

BU - blå tråd

GN – grön tråd

Underhåll

a) När ERV/HRV används under en längre tid kommer filtret att vara smutsigt och igensatt av damm, det kan minska luftvolymen, påverka ventilationen, öka ljudet. Rengör filtret med jämna mellanrum, särskilt i en fientlig miljö (ett högre antal damm).

Filterunderhåll:

• Lås upp den hängande kedjan under gör åtkomstpanelen uppåt

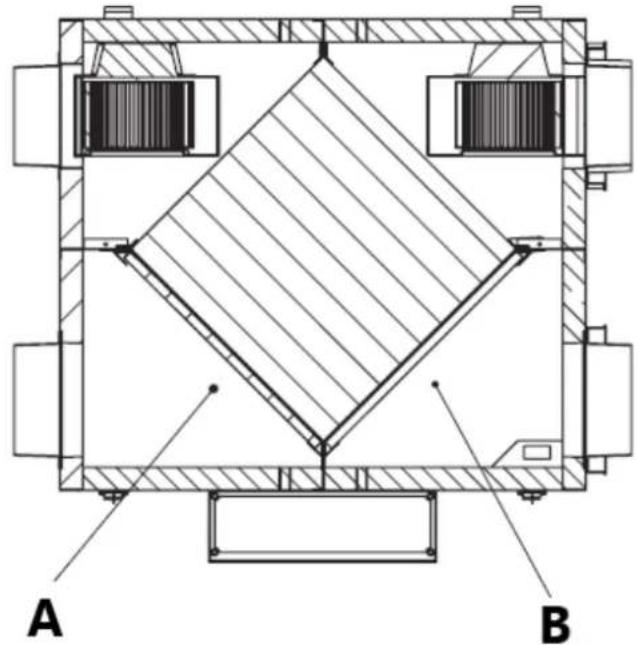

• Vänligen håll sidofiltret inomhus och abstrahera det horisontellt (A på bilden nedan).
• Använd en dammsugare för att suga bort smutsen och damm.
  • Installationen av sidofilter inomhus följer de omvända stegen.
• Håll i sidofiltret utomhus och abstrahera det horisontellt (B på bilden nedan)
• Använd ett vakuum för att suga bort smutsen och damm.
  • Installationen är i omvända steg, observera den markerade riktningen.

a) Kanalfläkten bör rengöras och kontrolleras årligen (ren motor; delar kan inte utsättas för fukt) för att den ska fungera säkert och förlänga dess livslängd.

b) Koppla av strömförsörjningen före något underhåll och vänta tills de roterande elementen stannar.

c) Om det finns ett onormalt ljud eller avsevärt minskad effektivitet, kontrollera lagret och byt ut det vid behov (endast av en kvalificerad servicetekniker).

d) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.

e) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.

f) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
