GEBRUIKSAANWIJZING HQAIR15S MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam		Ultra slanke energieterugwinningsventilator
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominale spanning [V~] / frequentie [Hz]		230 / 50
Nominaal vermogen [W]		250	350	150
Beschermingsklasse		I
IP-beschermingsclassificatie		IPX2
Uitgestraald geluid [dB]		65	63	60
Luchtstroom [m3/u]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maximale druk [Pa]		353	380	348
Inlaat-/uitlaatmaat [mm]		∅146	∅146	∅ 96
Afmetingen [breedte x diepte x hoogte; mm]		600x860x235	620x850x270	500x860x200
Gewicht [kg]		23,6	24,4	18,7
Dekkingsgebied [m2]		120	148	70
Thermische bescherming		√
Warmte-efficiëntie [%]	Koellast	52	57,5	61
	Verwarmingslast	78	68	65
Enthalpie-efficiëntie [%]	Koellast	60	58	60
	Verwarmingslast	69,5	68	68

A B C E D

A. Luchtfilter
B. Kern van energieterugwinningsventilatie (ERV)
C. Luchtfilter
D. Stroomkast

E. Installatiebeugel

Installatie en gebruik

• De installatie dient te worden uitgevoerd door een professionele servicemedewerker.
• Installeer het apparaat niet op een plaats met hoge temperaturen of vuur, omdat dit vervorming van het filter en doorbranden van de motor kan veroorzaken.
• Installeer het apparaat niet in een keuken waar veel rook vrijkomt. Filter en ERV/HRV-kern zijn nutteloos zolang er oliedampen aan blijven kleven en gemakkelijk brand kunnen veroorzaken.
• Niet installeren op een plek met een hoge luchtvochtigheid, zoals een badkamer etc. Als het apparaat in contact komt met stoom, kan dit brand en/of een elektrische schok veroorzaken.
• Installeer het apparaat niet aan het plafond als de sterkte onvoldoende is. U kunt het bevestigingsoppervlak ook recht maken voordat u het apparaat installeert.
• Niet installeren op plaatsen waar brandbaar gas aanwezig is. Er kan brand ontstaan.
• Let op! Dit product mag niet worden gebruikt voor ventilatie met open verbrandingsapparaten (verwarmingstoestellen)!
• Installeer het apparaat niet buitenshuis of met luchtinlaat in de buurt van een machinefabriek of onderzoeksfaciliteiten. Vermijd omgevingen met zuren, logen, organische oplosmiddelen, verf, schadelijke gassen of corrosieve gassen. Dit kan schade aan de apparaten veroorzaken of brand veroorzaken.
  • Installeer de luchtinlaat niet in de keuken.
• Als het luchtkanaal schuin naar buiten wordt geïnstalleerd, kan er water insijpelen.
• Om condensatie te voorkomen, moet er een uitbouw van buiten naar binnen worden geplaatst.
• Zorg voor bescherming van de luchtkanalen, in- en uitlaten om te voorkomen dat kleine dieren binnendringen.

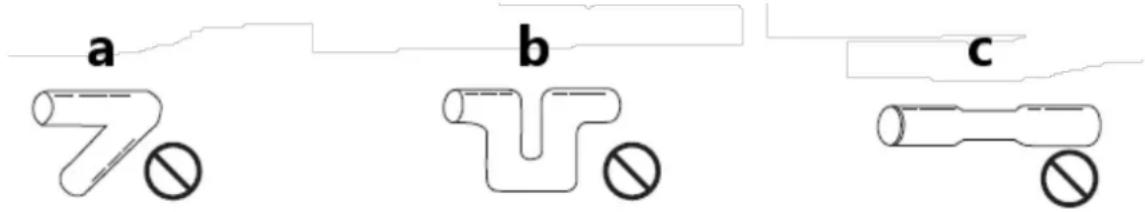

• Tijdens de installatie moeten de volgende leidingen worden vermeden:

a b c

a) Kromming
b) Buig meerdere keren
c) Verminderde diameter

- Er moet een stroomonderbreker worden geïnstalleerd om elektrische schokken of kortsluiting te voorkomen.

- Draai het apparaat niet om, het kan vallen en letsel veroorzaken.

- Voer na voltooiing van de installatie een testrun uit en controleer of er zich problemen voordoen (verstoppingen, beperkingen, abnormale geluiden tijdens het werk).

- Het apparaat wordt bediend met de meegeleverde controller met draaiknop.

A B C D E

A. Schroefstangen
B. Ringen
C. Rubberen ring
D. Schroefmoer
E. Draai alles goed vast

Aansluitschema

CTRL OFF 1 2 -3 WH BK BN ERV High Medium Low Valve L LN BU GN Gnd

CTRL - controller

WH - witte draad

BK – zwarte draad

BN - bruine draad

BU - blauwe draad

GN – groene draad

Onderhoud

a) Wanneer de ERV/HRV gedurende een lange tijd wordt gebruikt, raakt het filter vuil en verstopt met stof. Dit kan het luchtvolume verminderen, de ventilatie beïnvloeden en het geluid verhogen. Maak het filter regelmatig schoon, vooral in een omgeving met veel stof.

Filteronderhoud:

• Ontgrendel de ophangketting onder het toegangspaneel naar boven

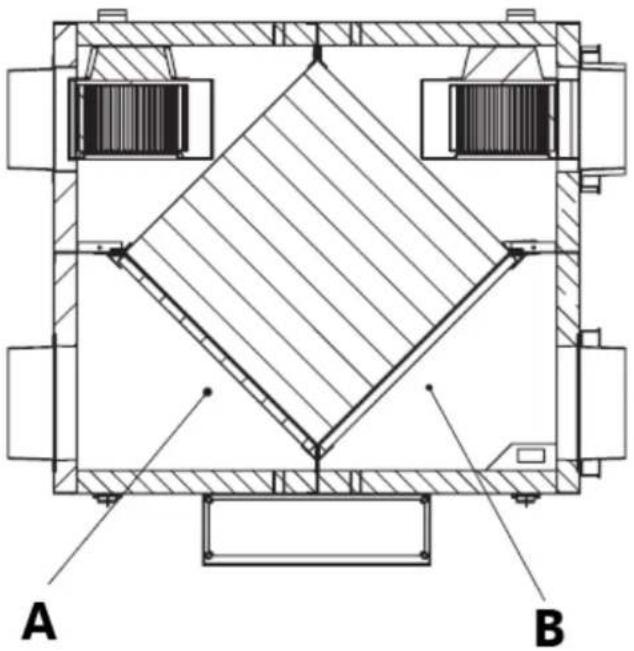

• Houd het filter aan de binnenzijde vast en abstraheer het horizontaal (A op de onderstaande afbeelding).
• Gebruik een stofzuiger om het aangehechte vuil en stof weg te zuigen.
• Voor de installatie van het binnenfilter worden de stappen in omgekeerde volgorde uitgevoerd.
• Houd het filter aan de buitenzijde vast en abstraheer het horizontaal (B op de onderstaande afbeelding)
• Gebruik een stofzuiger om het aangehechte vuil en stof weg te zuigen.
• De installatie vindt in omgekeerde volgorde plaats. Let op de gemarkeerde richting.

A B

a) De kanaalventilator moet jaarlijks worden schoongemaakt en gecontroleerd (maak de motor schoon; onderdelen mogen niet worden blootgesteld aan vocht) om ervoor te zorgen dat de ventilator veilig werkt en de levensduur wordt verlengd.

b) Schakel de stroomtoevoer uit voordat u onderhoud uitvoert en wacht tot de roterende elementen tot stilstand zijn gekomen.

c) Wanneer er sprake is van een abnormaal geluid of een aanzienlijke vermindering van de efficiëntie, controleer dan het lager en vervang het indien nodig (laat dit uitsluitend uitvoeren door een gekwalificeerde servicetechnicus).

d) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.

e) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.

f) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
