HQAIR15S - Încălzire MSW - Manual de utilizare gratuit

Tip produs	Ventilator de recuperare a energiei ultra subțire
Model	MSW-HQAIR15S
Tensiune nominală	230 V ~ / 50 Hz
Putere nominală	250 W
Clasă de protecție	I
Indice de protecție IP	IPX2
Zgomot emis	65 dB
Debit de aer (3 viteze)	210 / 300 / 350 m³/h
Presiune maximă	353 Pa
Diametru intrare/ieșire	∅ 146 mm
Dimensiuni (L × P × H)	600 × 860 × 235 mm
Greutate	23,6 kg
Zonă de acoperire	120 m²
Protecție termică	Da
Eficiență termică (încălzire)	65 - 78 %
Eficiență entalpică (încălzire)	68 - 69,5 %
Filtru de aer	Filtre detașabile partea interioară și exterioară (curățare periodică)
Miez de ventilație	Miez de recuperare a energiei (ERV)
Instalare	De personal de service profesionist; nu instalați în bucătărie, baie, medii umede sau cu gaze combustibile
Întreținere	Curățarea filtrului cu aspirator; verificarea anuală a motorului; întrerupeți alimentarea înainte de intervenție
Garanție și reparabilitate	Înlocuiți rulmenții de către un tehnician calificat; nu scufundați în apă
Alimentare electrică	Necesită un întrerupător pentru a evita electrocutarea/scurtcircuitul

Întrebări frecvente - HQAIR15S MSW

Unde pot instala MSW-HQAIR15S ?

Instalarea trebuie realizată de un profesionist. Evitați bucătăriile (vapori de ulei), băile (umiditate), medii cu gaze combustibile sau temperatură ridicată. Exteriorul este, de asemenea, nerecomandat.

Cum curăț filtrul ventilatorului meu?

Deblocați lanțul de suspendare sub panoul de acces, apoi extrageți filtrul orizontal. Utilizați un aspirator pentru a îndepărta praful. Reasamblați urmând pașii invers, respectând sensul de montare.

Ce fac în caz de zgomot anormal?

Întrerupeți alimentarea și așteptați oprirea completă. Verificați rulmentul motorului. Dacă este necesar, faceți înlocuirea rulmentului de către un tehnician calificat.

Pot folosi acest aparat cu un șemineu sau o încălzire cu combustie?

Nu, acest produs nu poate fi utilizat pentru ventilarea cu aparate cu combustie deschisă (radiatoare, sobe). Acest lucru ar putea provoca un incendiu.

Care este consumul electric al HQAIR15S?

Puterea nominală este de 250 W la 230 V / 50 Hz. Se recomandă instalarea unui întrerupător dedicat.

Care sunt debitele de aer disponibile?

Aparatul oferă trei viteze: joasă (210 m³/h), medie (300 m³/h) și înaltă (350 m³/h), adaptabile în funcție de nevoi.

Cum efectuez un test după instalare?

După instalare, porniți aparatul și verificați absența blocajelor, a zgomotului anormal sau a restricțiilor în conducte. Asigurați-vă că sensul de montare este corect.

Care este zona de acoperire ideală?

Modelul HQAIR15S acoperă până la 120 m² pentru o ventilație eficientă.

Trebuie să curăț miezul de recuperare a energiei?

Miezul ERV nu necesită, în general, curățare, dar filtrele de aer (A și C) trebuie curățate periodic cu un aspirator pentru a menține randamentul.

Pot scufunda aparatul în apă pentru a-l curăța?

Nu, nu pulverizați apă pe aparat și nu-l scufundați. Utilizați un aspirator pentru filtre și o cârpă uscată pentru exterior.

MANUAL DE UTILIZARE HQAIR15S MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului		Ventilator de recuperare a energiei ultra subțire
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Tensiune nominală [V~] / frecvență [Hz]		230 / 50
Putere nominală [W]		250	350	150
Clasa de protectie		eu
Grad de protecție IP		IPX2
Zgomot emis [dB]		65	63	60
Debit de aer [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Presiune maximă [Pa]		353	380	348
Dimensiune intrare/iesire [mm]		∅ 146	∅ 146	∅ 96
Dimensiuni [latime x adancime x inaltime; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Greutate [kg]		23,6	24,4	18,7
Aria de acoperire [m2]		120	148	70
Protectie termica		√
Eficiență termică [%]	Sarcina de racire	52	57,5	61
	Sarcina de incalzire	78	68	65
Eficiența entalpiei [%]	Sarcina de racire	60	58	60
	Sarcina de incalzire	69,5	68	68

A. Filtru de aer
B. Miez de ventilatie cu recuperare de energie (ERV).
C. Filtru de aer
D. Cutia de alimentare

E. Suport de instalare

Instalare și utilizare

• Instalarea trebuie efectuată de un personal de service profesionist.
• Nu instalați unitatea într-un loc cu temperatură ridicată sau incendiu, deoarece poate cauza deformarea filtrului și arderea motorului.
• Nu instalați unitatea în bucătărie care are mult fum. Filtrul și miezul ERV/HRV sunt inutile atâta timp cât vaporii de ulei se atașează de el și pot provoca cu ușurință incendiu.

- Nu instalați în locuri cu umiditate ridicată, cum ar fi baia etc. Aparatul în contact cu aburul poate provoca incendiu și/sau electrocutare.

- Nu instalați aparatul în tavan cu o rezistență insuficientă sau, alternativ, îndreptați suprafața de fixare înainte de instalare.

- Nu instalati în locuri cu gaz combustibil. Poate provoca incendiu.

- Atenție! Acest produs nu poate fi utilizat pentru ventilație cu aparate de ardere de tip deschis (încălzitoare)!

- Nu instalați unitatea în aer liber sau cu admisie de aer în apropierea fabricii de mașini sau a unităților de cercetare. Evitați mediul care conține acizi, alcalii, solventi organici, vopsele, gaze nocive sau compoziție corozivă a gazelor. Poate deteriora aparatele sau poate provoca incendiu.

- Nu instalați priza de aer în bucătărie.

- Dacă conducta de aer este instalată înclinată în exterior, poate provoca infiltratii de apă.

- Pentru a preveni condensul, trebuie instalată o extensie de la exterior la interior.

- Instalați o protectie pentru conductele de aer, admisiile și ieșirile pentru a preveni intrarea animalelor mici.

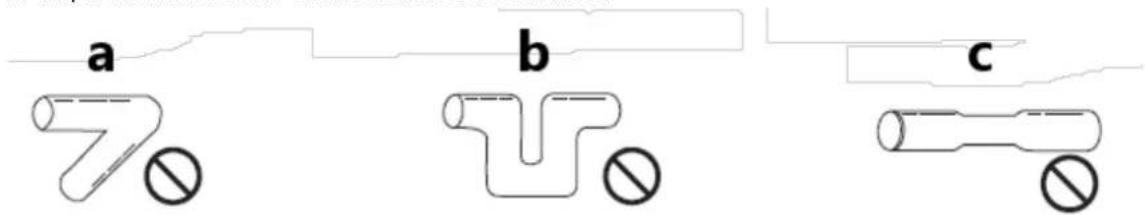

- În timpul instalării trebuie evitate următoarele conducte:

a) Îndoiti
b) Îndoiti-vă de multe ori
c) Diametru redus

- Trebuie instalat un întrerupător pentru a preveni şocurile electrice sau orice scurtcircuit.

- Nu inversați aparatul, acesta poate cădea și poate provoca vătămări.

- După finalizarea instalării, faceți un test de funcționare și verificați dacă apare vreo problemă (blocare, restricții, zgomot anormal în timpul lucrului).

- Aparatul este controlat de controlerul inclus cu un buton.

A. Tije cu şuruburi
B. Saibe
C. Șaibă de cauciuc
D. Piuliţă
E. Strângeți totul bine

Schema de conectare

CTRL - controller

WH - fir alb

BK – fir negru

BN - fir maro

BU – fir albastru

GN – fir verde

Întreținere

a) Când ERV/HRV este utilizat pentru o perioadă lungă de timp, filtrul va fi murdar și înfundat de praf, poate scădea volumul de aer, poate afecta ventilația, crește zgomotul. Vă rugăm să curățați filtrul periodic, mai ales într-un mediu ostil (un număr mai mare de praf).

Întreținerea filtrului:

• Deblocați lantul de agățat de sub faceți panoul de acces în sus

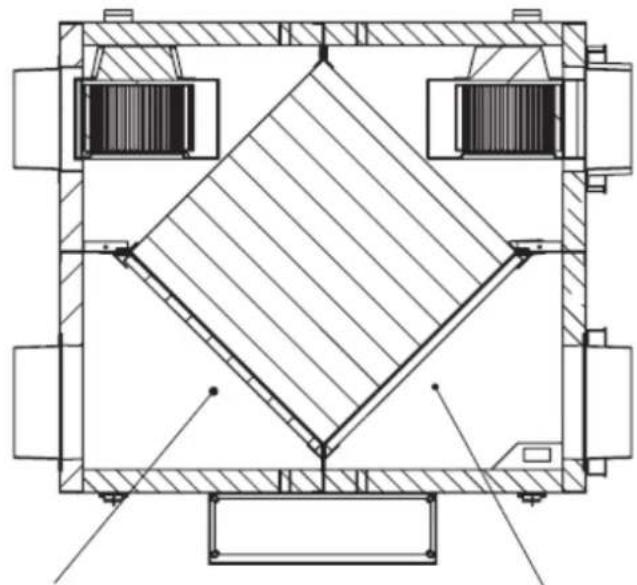

• Vă rugăm să țineți filtrul lateral din interior și să-l extrageți pe orizontală (A în imaginea de mai jos).
• Utilizați un aspirator pentru a aspira murdăria și praful atașati.
• Instalarea filtrului lateral de interior urmează paşii inversați.
• Vă rugăm să țineți filtrul lateral exterior și să-l abstrageți pe orizontală (B în imaginea de mai jos)
• Vă rugăm să utilizați un aspirator pentru a aspira murdăria și praful atașați.
• Instalarea se face în trepte inversate, vă rugăm să observați direcția marcată.

a) Ventilatorul de conductă trebuie curățat și verificat anual (curățați motorul; piesele nu pot fi expuse la umiditate) pentru a-l face să funcționeze în siguranță și pentru a-și prelungi durata de viață.

b) întrerupeți alimentarea cu energie înainte de orice întreținere și așteptați ca elementele rotative să se oprească.

c) Când există un zgomot anormal sau o reducere semnificativă a eficienței, vă rugăm să verificați rulmentul și să-l înlocuiți dacă este necesar (realizat numai de un tehnician de service calificat).

d) Nu pulverizați dispozitivul cu un jet de apă și nu îl scufundați în apă.

e) Nu lăsați apă să pătrundă în interiorul dispozitivului prin orificiile de ventilație din carcasa dispozitivului.

f) Nu folosiți obiecte ascuțite și/sau metalice pentru curățare (de exemplu, o perie de sărmă sau o spatulă metallică), deoarece acestea pot deteriora materialul de suprafață al aparatului.

Aruncarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-I la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.
