HQAIR15S - Gretje MSW - Brezplačna navodila za uporabo

Vrsta izdelka	Zelo tanek ventilator za rekuperacijo energije
Model	MSW-HQAIR15S
Nazivna napetost	230 V ~ / 50 Hz
Nazivna moč	250 W
Zaščitni razred	I
Stopnja zaščite IP	IPX2
Emitirani hrup	65 dB
Pretok zraka (3 hitrosti)	210 / 300 / 350 m³/h
Maksimalni tlak	353 Pa
Premer vstopa/izstopa	∅ 146 mm
Dimenzije (D × Š × V)	600 × 860 × 235 mm
Teža	23,6 kg
Pokrivno območje	120 m²
Toplotna zaščita	Da
Toplotna učinkovitost (ogrevanje)	65 - 78 %
Entalpijska učinkovitost (ogrevanje)	68 - 69,5 %
Zračni filter	Odstranljivi filtri na notranji in zunanji strani (občasno čiščenje)
Ventilacijsko jedro	Jedro za rekuperacijo energije (ERV)
Namestitev	S strani strokovnega servisnega osebja; ne nameščajte v kuhinjo, kopalnico, vlažna okolja ali okolja z gorljivimi plini
Vzdrževanje	Čiščenje filtra s sesalnikom; letni pregled motorja; pred posegom izklopite napajanje
Garancija in popravljivost	Ležaje zamenjajte s strani usposobljenega tehnika; ne potapljajte v vodo
Električno napajanje	Zahteva odklopnik za preprečitev električnega udara/kratkega stika

Pogosto zastavljena vprašanja - HQAIR15S MSW

Kam lahko namestim MSW-HQAIR15S?

Namestitev mora opraviti strokovnjak. Izogibajte se kuhinjam (oljne pare), kopalnicam (vlaga), okoljem z gorljivimi plini ali visoko temperaturo. Prav tako odsvetujemo namestitev na prostem.

Kako očistiti filter mojega ventilatorja?

Odklenite verigo za obešanje pod dostopno ploščo, nato filter vodoravno izvlecite. S sesalnikom odstranite prah. Ponovno sestavite v obratnem vrstnem redu, pri tem upoštevajte smer montaže.

Kaj storiti v primeru nenavadnega hrupa?

Izklopite napajanje in počakajte, da se popolnoma ustavi. Preverite ležaj motorja. Po potrebi naj ležaj zamenja usposobljen tehnik.

Ali lahko to napravo uporabljam s kaminsko pečjo ali kurilno napravo?

Ne, tega izdelka ni mogoče uporabljati za prezračevanje z napravami z odprtim zgorevanjem (radiatorji, peči). To bi lahko povzročilo požar.

Kakšna je električna poraba HQAIR15S?

Nazivna moč je 250 W pri 230 V / 50 Hz. Priporočljivo je namestiti namenski odklopnik.

Kakšni so na voljo pretoki zraka?

Naprava ponuja tri hitrosti: nizko (210 m³/h), srednjo (300 m³/h) in visoko (350 m³/h), prilagodljive glede na vaše potrebe.

Kako opraviti preizkus po namestitvi?

Po namestitvi vklopite napravo in preverite, ali ni blokad, nenavadnega hrupa ali omejitev v kanalih. Prepričajte se, da je smer montaže pravilna.

Kakšno je idealno pokrivno območje?

Model HQAIR15S pokriva do 120 m² za učinkovito prezračevanje.

Ali moram očistiti jedro za rekuperacijo energije?

Jedro ERV običajno ne potrebuje čiščenja, vendar je treba zračne filtre (A in C) občasno očistiti s sesalnikom, da se ohrani učinkovitost.

Ali lahko napravo potopim v vodo za čiščenje?

Ne, ne pršite vode po napravi in je ne potapljajte. Za filtre uporabite sesalnik, za zunanjost pa suho krpo.

NAVODILA ZA UPORABO HQAIR15S MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka		Izjemno tanek ventilator za rekuperacijo energije
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nazivna napetost [V~] / frekvenca [Hz]		230 / 50
Nazivna moč [W]		250	350	150
Zaščitni razred		jaz
Stopnja zaščite IP		IPX2
Oddani hrup [dB]		65	63	60
Pretok zraka [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Največji tlak [Pa]		353	380	348
Velikost vstopa/izhoda [mm]		∅ 146	∅ 146	∅ 96
Mere [širina x globina x višina; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Teža [kg]		23,6	24,4	18,7
Pokrita površina [m2]		120	148	70
Toplotna zaščita		√
Toplotni izkoristek [%]	Hladilna obremenitev	52	57,5	61
	Ogrevalna obremenitev	78	68	65
Entalpijski izkoristek [%]	Hladilna obremenitev	60	58	60
	Ogrevalna obremenitev	69,5 68 68

A. Zračni filter
B. Jedro prezračevanja z vračanjem energije (ERV).
C. Zračni filter
D. Power box

E. Namestitveni nosilec

Namestitev in uporaba

• Montažo mora izvesti strokovno servisno osebje.
- Enote ne nameščajte na mesto z visoko temperaturo ali ognjem, saj lahko povzroči popačenje filtra in izgorevanje motorja.
- Enote ne nameščajte v kuhinjo, kjer je veliko dima. Filter in jedro ERV/HRV sta neuporabna, dokler se nanj vežejo olini hlapi in lahko zlahka povzročijo požar.
- Ne nameščajte v prostore z visoko vlažnostjo, kot je kopalnica itd. Naprava v stiku s paro lahko povzroči požar in/ali električni udar.
- Naprave ne nameščajte v strop z nezadostno trdnostjo ali alternativno poravnajte pritrdilno površino pred namestitvijo.
- Ne nameščajte na mestih z vnetljivim plinom. Lahko povzroči požar.
- Pozor! Tega izdelka ni mogoče uporabiti za prezračevanje z odprtimi kurilnimi napravami (grelci)!
- Enote ne nameščajte na prostem ali z dovodom zraka blizu tovarne strojev ali raziskovalnih objektov. Izogibajte se okolju, ki vsebuje kisline, alkalije, organska topila, barve, škodljive pline ali jedko sestavo plinov. Lahko poškoduje naprave ali povzroči požar.
• Ne nameščajte dovoda zraka v kuhinjo.
- Če je zračni kanal nameščen nagnien zunaj, lahko pride do pronicanja vode.
• Da bi preprečili kondenzacijo, je treba namestiti podališek od zunaj do notranjih prostorov.
- Namestite zaščito zračnih kanalov, dovodov in odvodov, da preprečite vdor majhnih živali.

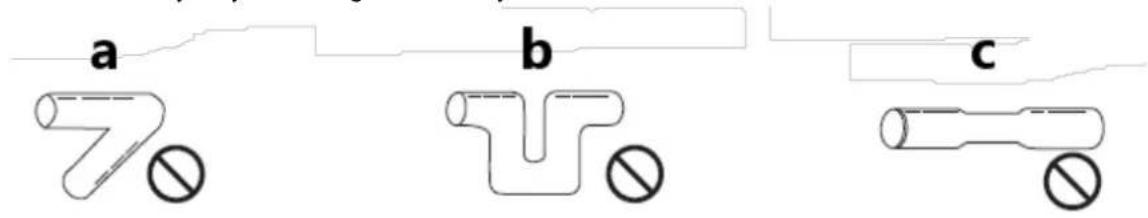

• Med namestitvijo se je treba izogibati naslednjim cevovodom:

a) Bend
b) Večkrat se upognite
c) Zmanjšan premer

• Za preprečitev električnega udara ali kratkega stika mora biti nameščen odklopnik.
- Naprave ne obračaite, saj lahko pade in povzroči poškodbe.
- Po končani namestitvi izvedite poskusni zagon in preverite, ali se pojavlja kakšna težava (blokada, omejitve, neobičajni hrup med delom).
- Aparat upravljate s priloženim krmilnikom z gumbom.

A. Vijačne palice
B. Podložke
C. Gumijasta podložka
D. Vijačna matica
E. Vse varno zategnite

Shema povezave

CTRL – krmilnik

WH - bela žica

BK – črna žica

BN – rjava žica

BU - modra žica

GN – zelena žica

Vzdrževanje

a) Ko se ERV/HRV uporablja dlje časa, bo filter umazan in zamašen s prahom, kar lahko zmanjša količino zraka, vpliva na prezračevanje in poveča hrup. Redno čistite filter, še posebej v neugodnem okolju (več prahu).

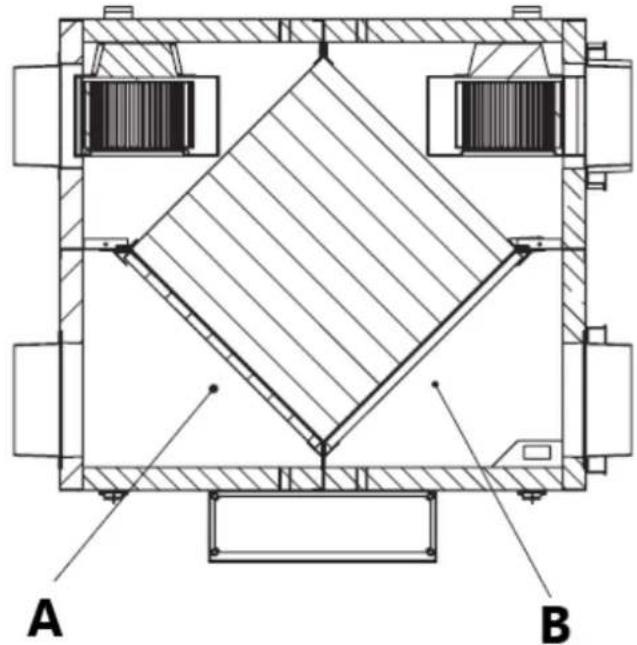

Vzdrževanje filtra:

• Odklenite visečo verigo pod in obrnite ploščo za dostop navzgor
  • Prosimo, primite notranji stranski filter in ga vodoravno odvzemite (A na spodnji sliki).
• Pritrjeno umazanijo in prah posesajte s sesalnikom.
• Namestitev filtra na notranji strani poteka po obratnih korakih.
  • Prosimo, primite zunanji stranski filter in ga vodoravno odvlecite (B na spodnji sliki)
• Uporabite vakuum, da posesate pripeto umazanijo in prah.
• Namestitev poteka v obratnem vrstnem redu, upoštevajte označeno smer.

a) Kanalski ventilator je treba vsako leto očistiti in preveriti (očistiti motor; deli ne smejo biti izpostavljeni vlagi), da bo varno deloval in podaljšal življenjsko dobo.

b) Pred vzdrževanjem prekinite napajanje in počakajte, da se vrtljivi elementi ustavijo.

c) Če pride do nenormalnega hrupa ali občutnega zmanjšanja učinkovitosti, preverite ležaj in ga po potrebi zamenjajte (izvaja le usposobljen serviser).

d) Naprave ne pršite z vodnim curkom in je ne potapljajte v vodo.

e) Ne dovolite, da voda pride v notranjost naprave skozi odprtine v ohišju naprave.

f) Za čiščenje ne uporabljajte ostrih in/ali kovinskih predmetov (npr. žične krtače ali kovinske lopatice), ker lahko poškodujejo površinski material aparata.

Odlaganje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
