HQAIR15S - Kúrenie MSW - Bezplatný návod na obsluhu

Typ produktu	Ultra tenký rekuperačný ventilátor
Model	MSW-HQAIR15S
Menovité napätie	230 V ~ / 50 Hz
Menovitý výkon	250 W
Trieda ochrany	I
Stupeň krytia IP	IPX2
Hluk	65 dB
Prietok vzduchu (3 rýchlosti)	210 / 300 / 350 m³/h
Maximálny tlak	353 Pa
Priemer vstupu/výstupu	∅ 146 mm
Rozmery (D × Š × V)	600 × 860 × 235 mm
Hmotnosť	23,6 kg
Oblasť pokrytia	120 m²
Tepelná ochrana	Áno
Tepelná účinnosť (vykurovanie)	65 - 78 %
Entalpická účinnosť (vykurovanie)	68 - 69,5 %
Vzduchový filter	Odnímateľné filtre na vnútornej a vonkajšej strane (pravidelné čistenie)
Ventilačné jadro	Rekuperačné jadro (ERV)
Inštalácia	Profesionálnym servisným personálom; neinštalujte do kuchyne, kúpeľne, vlhkého prostredia alebo s horľavými plynmi
Údržba	Čistenie filtra vysávačom; každoročná kontrola motora; pred zásahom vypnite napájanie
Záruka a opraviteľnosť	Vymeňte ložiská kvalifikovaným technikom; neponárajte do vody
Elektrické napájanie	Vyžaduje istič na zabránenie úrazu elektrinou/skratu

Často kladené otázky - HQAIR15S MSW

Kde môžem nainštalovať MSW-HQAIR15S?

Inštaláciu musí vykonať odborník. Vyhnite sa kuchyniam (olejové pary), kúpeľniam (vlhkosť), prostrediam s horľavými plynmi alebo vysokou teplotou. Vonkajšie prostredie sa tiež neodporúča.

Ako vyčistiť filter môjho ventilátora?

Odomknite závesnú reťaz pod prístupovým panelom, potom filter vytiahnite horizontálne. Na odstránenie prachu použite vysávač. Zložte späť podľa opačných krokov, pričom dodržte smer montáže.

Čo robiť v prípade neobvyklého hluku?

Vypnite napájanie a počkajte na úplné zastavenie. Skontrolujte ložisko motora. V prípade potreby nechajte ložisko vymeniť kvalifikovaným technikom.

Môžem toto zariadenie používať s komínom alebo spaľovacím kúrením?

Nie, tento výrobok nemožno používať na vetranie s otvorenými spaľovacími zariadeniami (radiátory, kachle). Mohlo by to spôsobiť požiar.

Aká je spotreba elektrickej energie HQAIR15S?

Menovitý výkon je 250 W pri 230 V / 50 Hz. Odporúča sa inštalovať samostatný istič.

Aké sú dostupné prietoky vzduchu?

Zariadenie ponúka tri rýchlosti: nízku (210 m³/h), strednú (300 m³/h) a vysokú (350 m³/h), prispôsobiteľné podľa vašich potrieb.

Ako vykonať test po inštalácii?

Po inštalácii zapnite zariadenie a skontrolujte, či nedochádza k zablokovaniu, neobvyklému hluku alebo obmedzeniam v potrubí. Uistite sa, že smer montáže je správny.

Aká je ideálna oblasť pokrytia?

Model HQAIR15S pokrýva až 120 m² pre efektívne vetranie.

Musím čistiť rekuperačné jadro?

Jadro ERV zvyčajne nevyžaduje čistenie, ale vzduchové filtre (A a C) by sa mali pravidelne čistiť vysávačom, aby sa udržala účinnosť.

Môžem zariadenie na čistenie ponoriť do vody?

Nie, nestriekajte vodu na zariadenie a neponárajte ho. Na filtre použite vysávač a na vonkajšiu stranu suchú handričku.

NÁVOD NA OBSLUHU HQAIR15S MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu		Ultratenký ventilátor na rekuperáciu energie
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Menovité napätie [V~]/frekvencia [Hz]		230 / 50
Menovitý výkon [W]		250	350	150
Trieda ochrany		I
Krytie IP		IPX2
Vyžarovaný hluk [dB]		65	63	60
Prietok vzduchu [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maximálny tlak [Pa]		353	380	348
Veľkosť vstupu/výstupu [mm]		∅ 146	∅ 146	∅ 96
Rozmery [šírka x hĺbka x výška; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Hmotnosť [kg]		23,6	24,4	18,7
Plocha pokrytia [m2]		120	148	70
Tepelná ochrana		√
Tepelná účinnosť [%]	Chladiaca záťaž	52	57,5	61
	Vykurovacie zaťaženie	78	68	65
Účinnosť entalpie [%]	Chladiaca záťaž	60	58	60
	Vykurovacie zaťaženie	69,5	68	68

A. Vzduchový filter
B. Ventilačné jadro s rekuperáciou energie (ERV).
C. Vzduchový filter
D. Napájacia skrinka

E. Montážna konzola

Inštalácia a používanie

• Inštaláciu by mal vykonať odborný servisný personal.
• Neinštalujte jednotku na miesto s vysokou teplotou alebo ohňom, pretože to môže spôsobit' deformáciu filtra a spálenie motora.
• Jednotku neinštalujte v kuchyni, v ktorej je veľa dymu. Filter a jadro ERV/HRV sú k ničomu, pokiaľ sa naň viažu olejové výpary a môžu ľahko spôsobit požiar.
• Neinštalujte na miestach s vysokou vlhkostou, ako je kúpelňa atd. Spotrebič v kontakte s parou môže spôsobit požiar a/alebo úraz elektrickým prúdom.
• Neinštalujte spotrebič do stropu s nedostatočnou pevnosťou, prípadne pred inštaláciou nevyrovnajte upevňovaciu plochu.
• Neinštalujte na miestach s horl'avým plynom. Môže to spôsobit požiar.
• Pozor! Tento výrobok nie je možné použit na vetranie s otvorenými spaľovacími spotrebičmi (ohrievačmi)!
• Jednotku neinštalujte vonku alebo s prívodom vzduchu v blízkosti továrne na stroje alebo výskumných zariadení. Vyhnite sa prostrediu, ktoré obsahuje kyseliny, zásady, organické rozpúštadlá, farby, škodlivé plyny alebo korozívne zloženie plynov. Mohlo by to poškodiť spotrebiče alebo spôsobit’ požiar.
• Neinštalujte prívod vzduchu do kuchyne.
• Ak je vzduchové potrubie inštalované naklonené vonku, môže spôsobit' presakovanie vody.
• Aby sa predišlo kondenzácii, rozšírenie by sa malo inštalovať z exteriéru do interiéru.
• Nainštalujte ochranu vzduchových potrubí, vstupov a výstupov, aby ste zabránili vniknutiu malých zvierat.

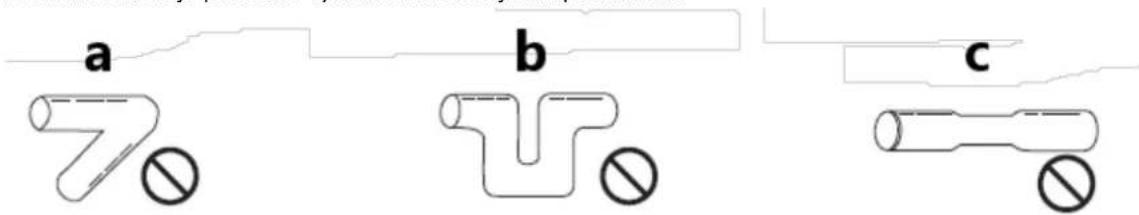

• Počas inštalácie je potrebné vyhnút sa nasledujúcim potrubiam:

a) Ohnút
b) Mnohokrát sa ohýbajte
c) Zmenšený priemer

- Aby sa predišlo úrazu elektrickým prúdom alebo akýmkol'vek skratom, mal by byť nainštalovaný istič.

• Zariadenie nevracajte, mohlo by spadnút a spôsobit zranenie.

- Po dokončení inštalácie vykonajte skúšobnú prevádzku a skontrolujte, či sa nevyskytol nejaký problém (zablokovanie, obmedzenia, abnormálny hluk počas práce).

a) Pri dlhšom používaní ERV/HRV bude filter znečistený a zanesený prachom, môže to znížit' objem vzduchu, ovplyvnit ventiláciu, zvýšit' hlučnosť. Filter pravidelne čistite, najmä v nepriateľskom prostredí (vyšší počet prachu).

Údržba filtra:

• Odomknite závesnú retiazku pod otvorom prístupového panelu smerom nahor
• Uchopte vnútorný bočný filter a vytiahnite ho vodorovne (A na obrázku nižšie).
• Pomocou vysávača odsajte prichytené nečistoty a prach.
• Inštalácia vnútorného bočného filtra prebieha v opačnom poradí.
• Uchopte vonkajší bočný filter a odoberte ho vodorovne (B na obrázku nižšie)
• Pomocou vysávača odsajte prichytenú špinu a prach.
• Inštalácia prebieha v opačných krokoch, všimnite si prosím vyznačený smer.

a) Potrubný ventilátor by sa mal čistiť a kontrolovať raz ročne (vyčistite motor; časti nesmú byť vystavené vlhkosti), aby fungoval bezpečne a predížila sa ieho životnosť.

b) Pred akoukol'vek údržbou prerušte napájanie a počkajte, kým sa rotujúce prvky nezastavia.

c) Ak dôjde k abnormálnemu hluku alebo výraznému zníženiu účinnosti, skontrolujte ložisko a v prípade potreby ho vymeňte (vykonáva len kvalifikovaný servisný technik).

d) Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.

e) Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plášti.

f) Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodit povrchový materiál spotrebiča.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
