РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HQAIR15S MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта		Ултра тънък вентилатор за възстановяване на енергия
Модел		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Номинално напрежение [V~] / честота [Hz]		230 / 50
Номинална мощност [W]		250	350	150
Клас на защита		аз
IP степен на защита		IPX2
Излъчван шум [dB]		65	63	60
Въздушен поток [m ^3 /h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Максимално налягане [Pa]		353	380	348
Размер на входа/изхода [mm]		146	146	96
Размери [ширина х дълбочина х височина; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Тегло [kg]		23,6	24,4	18,7
Площ на покритие [m ^2 ]		120	148	70
Термична защита		√
Топлинна ефективност [%]	Охлаждащо натоварване	52	57,5	61
	Отоплително натоварване	78	68	65
Енталпийна ефективност [%]	Охлаждащо натоварване	60	58	60
	Отоплително натоварване	69,5 68 68

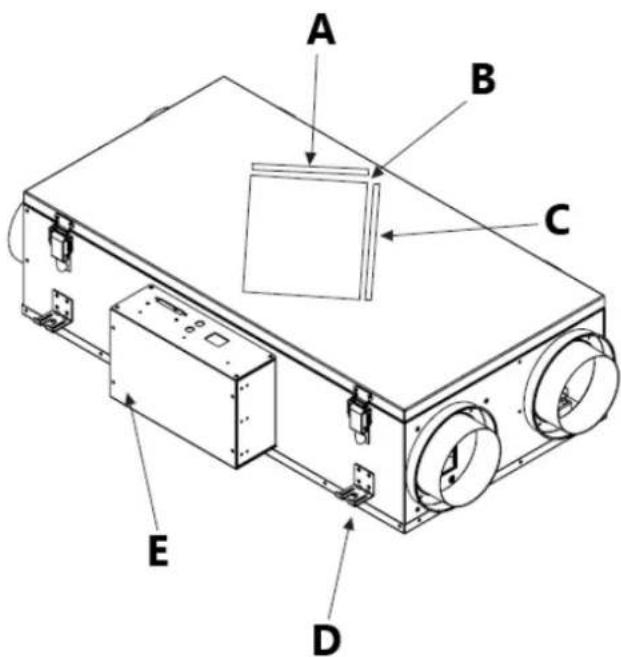

A B C E D

A. Въздушен филтър
В. Ядро за вентилация с възстановяване на енергията (ERV).
С. Въздушен филтър
D. Захранваща кутия
E. Монтажна скоба

Инсталиране и използване

• Монтажът трябва да бъде завършен от професионален сервизен персонал.
• Не монтирайте уреда на място с висока температура или огън, тъй като това може да причини изкривяване на филтъра и изгаряне на двигателя.
• Не монтирайте уреда в кухня, където има много дим. Филтърът и сърцевината на ERV/HRV са безполезни, докато маслените изпарения се прикрепят към тях и могат лесно да причинят пожар.
• Не инсталирайте на място с висока влажност като баня и др. Уредът в контакт с пара може да причини пожар и/или токов удар.
• Не монтирайте уреда на тавана с недостатьчна здравина или алтернативно изправете фиксиращата повърхност преди монтажа.
• Не инсталирайте на места, където има горими газове. Може да причини пожар.
• Внимание! Този продукт не може да се използва за вентилация с открити горивни уреди (отоплителни уреди)!
• Не инсталирайте уреда на открыто или с вход за въздух в близост до фабриката за машини или изследователските съоръжения. Избягвайте среда, която има киселини, основи, органични разтворители, бои, вредни газове или корозивен състав на газове. Това може да повреди уредите или да предизвика пожар.
• Не монтирайте входа за въздух в кухнята.
• Ако въздуховодът е монтиран наклонен навън, това може да причини просмукване на вода.
• За да се предотврати кондензация, трябва да се монтира удължител от открито на закрито.
• Поставете защита на въздуховодите, входовете и изходите, за да предотвратите навлизането на малки животни.

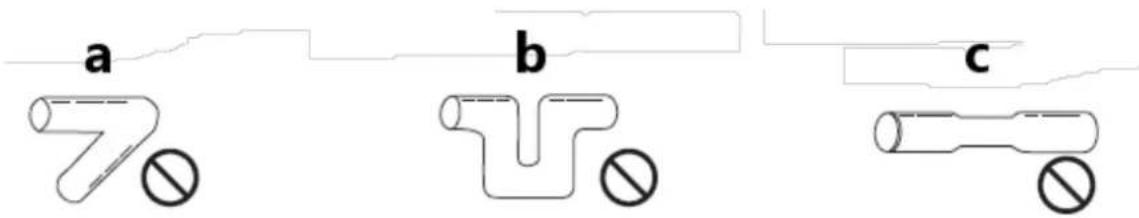

  • По време на монтажа трябва да се избягват следните тръбопроводи:

a b c

a) Огъване
b) Наведете се много пъти
с) Намален диаметър

• Трябва да се монтира прекъсвач, за да се предотврати токов удар или късо съединение.
• Не обръщайте уреда, той може да падне и да причини нараняване.
• След завършване на инсталацията направете пробно пускане и проверете дали възниква някакъв проблем (блокиране, ограничения, необичаен шум по време на работа).
  • Уредът се управлява от включения контролер с копче.

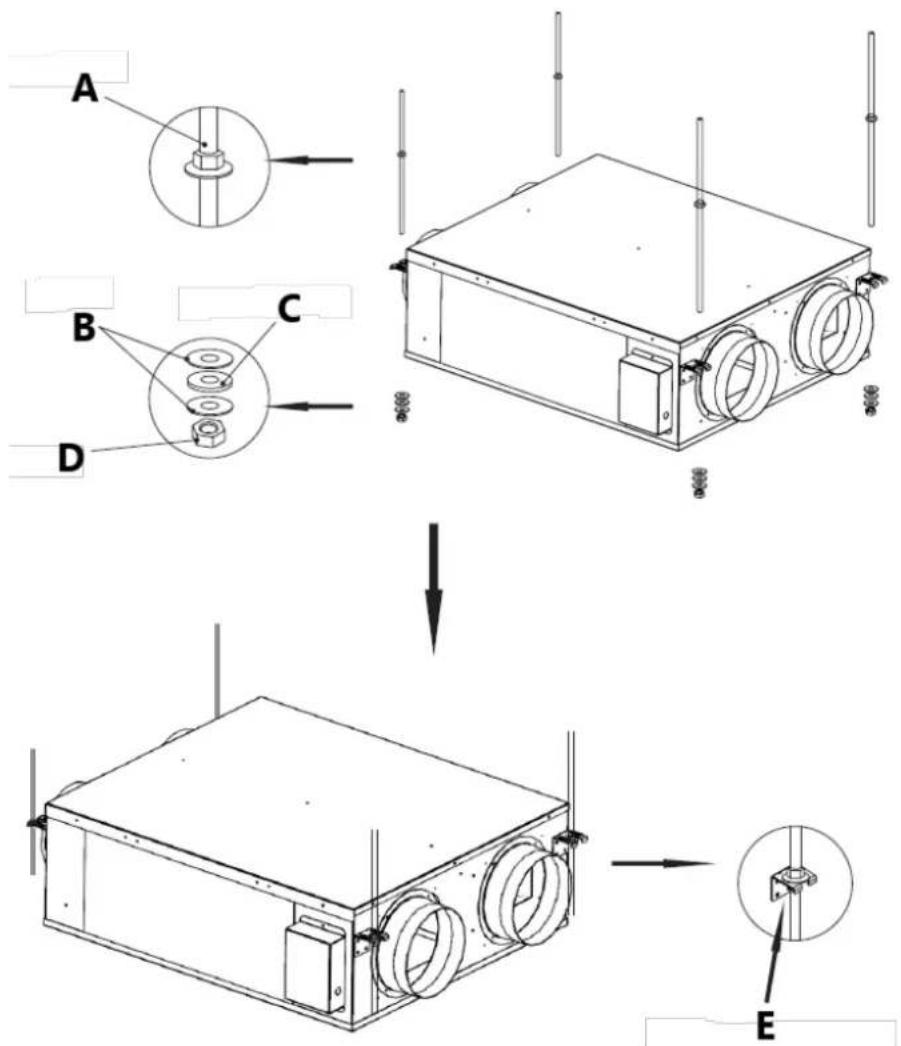

A. Винтови пръти
В. Шайби
С. Гумена шайба
D. Завийте гайка
E. Затегнете всичко здраво

CTRL OFF 1 2 3

CTRL – контролер

WH – бял проводник

a) Когато ERV/HRV се използва дълго време, филтърът ще бъде замърсен и запушен от прах, това може да намали обема на въздуха, да повлияе на вентилацията, да увеличи шума. Моля, периодично почиствайте филтъра, особено във враждебна среда (по-голямо количество прах). Поддръжка на филтъра:

• Отключете висящата верига под направете панела за достъп нагоре

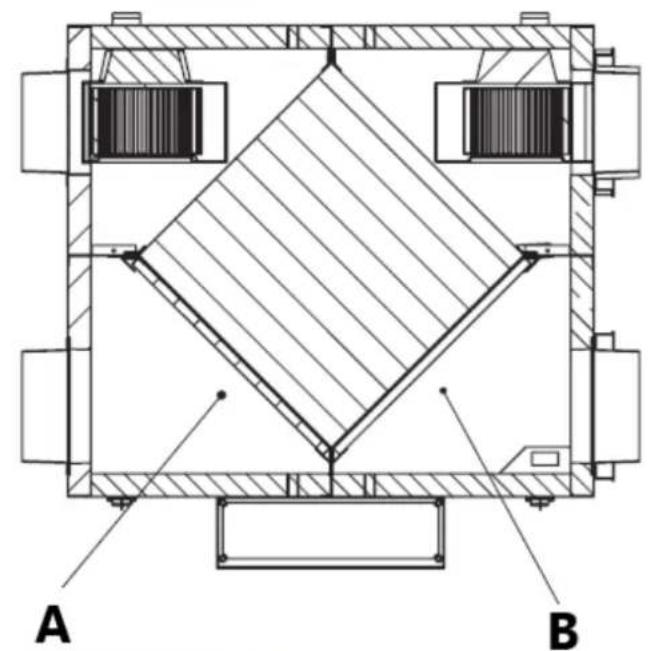

• Моля, задръжте филтъра от вътрешната страна и го абстрахирайте хоризонтално (А на снимката по-долу).
• Използвайте прахосмукачка, за да изсмучете прикрепената мръсотия и прах.
• Инсталирането на вътрешния страничен филтър следва стъпките в обратен ред.
• Моля, задръжте външния страничен филтър и го абстрахирайте хоризонтално (В на снимката по-долу)
  • Моля, използвайте вакуум, за да изсмучете натрупаната мръсотия и прах.
• Инсталирането е в обратните стъпки, моля, обърнете внимание на маркираната посока.

A B

a) Вентилаторът на канала трябва да се почиства и проверява ежегодно (почистете двигателя; частите не трябва да се излагат на влага), за да работи безопасно и да удължи живота му.
b) Прекъснете захранването преди всяка поддръжка и изчакайте въртящите се елементи да спрат.
с) Когато има необичаен шум или значително намаляване на ефективността, моля, проверете лагера и го сменете, ако е необходимо (извършва се само от квалифициран сервисен техник).
d) Не пръскайте устройството с водна струя и не го потапяйте във вода.
e) Не позволявайте вода да попадне вътре в устройството през вентилационните отвори в корпуса на устройството.
f) Не използвайте остри и/или метални предмети за почистване (напр. телена четка или метална шпатула), защото те могат да повредят повърхностния материал на уреда.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събiranе на електрически и електрически уреди. Проверете символа върху продукта,

ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
