Type de produit	Ventilateur de récupération d'énergie ultra mince
Modèle	MSW-HQAIR15S
Tension nominale	230 V ~ / 50 Hz
Puissance nominale	250 W
Classe de protection	I
Indice de protection IP	IPX2
Bruit émis	65 dB
Débit d'air (3 vitesses)	210 / 300 / 350 m³/h
Pression maximale	353 Pa
Diamètre d'entrée/sortie	∅ 146 mm
Dimensions (L × P × H)	600 × 860 × 235 mm
Poids	23,6 kg
Zone de couverture	120 m²
Protection thermique	Oui
Efficacité thermique (chauffage)	65 - 78 %
Efficacité enthalpique (chauffage)	68 - 69,5 %
Filtre à air	Filtres amovibles côté intérieur et extérieur (nettoyage périodique)
Noyau de ventilation	Noyau de récupération d'énergie (ERV)
Installation	Par personnel de service professionnel ; ne pas installer dans cuisine, salle de bain, environnements humides ou avec gaz combustibles
Entretien	Nettoyage du filtre avec aspirateur ; vérification annuelle du moteur ; couper l'alimentation avant intervention
Garantie et réparabilité	Remplacer les roulements par un technicien qualifié ; ne pas immerger dans l'eau
Alimentation électrique	Nécessite un disjoncteur pour éviter choc/court-circuit

FOIRE AUX QUESTIONS - HQAIR15S MSW

Où puis-je installer le MSW-HQAIR15S ?

L'installation doit être réalisée par un professionnel. Évitez les cuisines (vapeurs d'huile), salles de bain (humidité), environnements avec gaz combustibles ou température élevée. L'extérieur est également déconseillé.

Comment nettoyer le filtre de mon ventilateur ?

Déverrouillez la chaîne de suspension sous le panneau d'accès, puis extrayez le filtre horizontalement. Utilisez un aspirateur pour enlever la poussière. Remontez en suivant les étapes inverses, en respectant le sens de montage.

Que faire en cas de bruit anormal ?

Coupez l'alimentation et attendez l'arrêt complet. Vérifiez le roulement du moteur. Si nécessaire, faites remplacer le roulement par un technicien qualifié.

Puis-je utiliser cet appareil avec une cheminée ou un chauffage à combustion ?

Non, ce produit ne peut pas être utilisé pour la ventilation avec des appareils à combustion ouverte (radiateurs, poêles). Cela pourrait provoquer un incendie.

Quelle est la consommation électrique du HQAIR15S ?

La puissance nominale est de 250 W sous 230 V / 50 Hz. Il est recommandé d'installer un disjoncteur dédié.

Quels sont les débits d'air disponibles ?

L'appareil propose trois vitesses : basse (210 m³/h), moyenne (300 m³/h) et haute (350 m³/h), adaptables selon vos besoins.

Comment effectuer un test après installation ?

Après installation, mettez l'appareil sous tension et vérifiez l'absence de blocage, de bruit anormal ou de restrictions dans les conduits. Assurez-vous que le sens de montage est correct.

Quelle est la zone de couverture idéale ?

Le modèle HQAIR15S couvre jusqu'à 120 m² pour une ventilation efficace.

Dois-je nettoyer le noyau de récupération d'énergie ?

Le noyau ERV ne nécessite généralement pas de nettoyage, mais les filtres à air (A et C) doivent être nettoyés périodiquement avec un aspirateur pour maintenir le rendement.

Puis-je immerger l'appareil dans l'eau pour le nettoyer ?

Non, ne pulvérisez pas d'eau sur l'appareil et ne l'immergez pas. Utilisez un aspirateur pour les filtres et un chiffon sec pour l'extérieur.

MODE D'EMPLOI HQAIR15S MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre		Valeur du paramètre
Nom de produit		Ventilateur de récupération d'énergie ultra mince
Modèle		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Tension nominale [V~] / fréquence [Hz]		230 / 50
Puissance nominale [W]		250	350	150
Classe de protection		I
Indice de protection IP		IPX2
Bruit émis [dB]		65	63	60
Débit d'air [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Pression maximale [Pa]		353	380	348
Taille d'entrée/sortie [mm]		∅ 146	∅ 146	∅ 96
Dimensions (largeur x profondeur x hauteur) [mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Poids [kg]		23,6	24,4	18,7
Zone de couverture [m2]		120	148	70
Protection thermique		√
Efficacité thermique [%]	Charge de refroidissement	52 57,5 61
	Charge de chauffage	78	68	65
Efficacité enthalpique [%]	Charge de refroidissement	60 58 60
	Charge de chauffage	69,5	68	68

A. FILTRE À AIR :

B. Noyau de ventilation à récupération d'énergie (VRE)
C. FILTRE À AIR :
D. Boîtier d'alimentation
E. Support d'installation

Installation et utilisation

• L'installation doit être effectuée par un personnel de service professionnel.
- N'installez pas l'appareil dans un endroit exposé à une température élevée ou à un feu, car cela pourrait provoquer une déformation du filtre et griller le moteur.
- N'installez pas l'appareil dans une cuisine où il y a beaucoup de fumée. Le filtre et le noyau ERV/HRV sont inutiles tant que les vapeurs d'huile s'y accrochent et peuvent facilement provoquer un incendie.
- Ne pas installer dans un endroit très humide comme une salle de bain, etc. L'appareil en contact avec la vapeur peut provoquer un incendie et/ou un choc électrique.
- N'installez pas l'appareil au plafond avec une résistance insuffisante ou redressez la surface de fixation avant l'installation.
- Ne pas installer dans des endroits contenant du gaz combustible. Cela peut provoquer un incendie.
- Attention ! Ce produit ne peut pas être utilisé pour la ventilation avec des appareils à combustion ouverte (radiateurs) !
- N'installez pas l'appareil à l'extérieur ou à proximité d'une entrée d'air, d'une usine de machines ou d'installations de recherche. Évitez les environnements contenant des acides, des alcalis, des solvants organiques, des peintures, des gaz nocifs ou des compositions de gaz corrosives. Cela pourrait endommager les appareils ou provoquer un incendie.
• N'installez pas l'entrée d'air dans la cuisine.
- Si le conduit d'air est installé incliné vers l'extérieur, cela peut provoquer des infiltrations d'eau.
- Afin d'éviter la condensation, une extension doit être installée de l'extérieur vers l'intérieur.
• Installer des protections des conduits, entrées et sorties d'air pour empêcher l'entrée de petits animaux.
- Lors de l'installation, les tuyauteries suivantes doivent être évitées :

a) Plier
b) Se plier plusieurs fois
c) Diamètre réduit

• Un disjoncteur doit être installé pour éviter tout choc électrique ou court-circuit.
• Ne pas inverser l'appareil, il pourrait tomber et provoquer des blessures.
• Une fois l'installation terminée, effectuez un essai et vérifiez si un problème survient (blocage, restrictions, bruit anormal pendant le travail).
  • L'appareil est contrôlé par le contrôleur fourni avec un bouton.

A. Tiges filetées
B. Rondelles
C. Rondelle en caoutchouc
D. Écrou de vis
E. Serrez bien le tout

Schéma de connexion

CTRL - contrôleur

WH - fil blanc

BK - fil noir

BN - fil marron

BU - fil bleu

GN - fil vert

ENTRETIEN

a) Lorsque l'ERV/HRV est utilisé pendant une longue période, le filtre sera sale et obstrué par la poussière, ce qui peut diminuer le volume d'air, impacter la ventilation et augmenter le bruit. Veuillez nettoyer le filtre périodiquement, en particulier dans un environnement hostile (nombre élevé de poussières).

Entretien du filtre :

• Déverrouillez la chaîne de suspension sous le panneau d'accès vers le haut

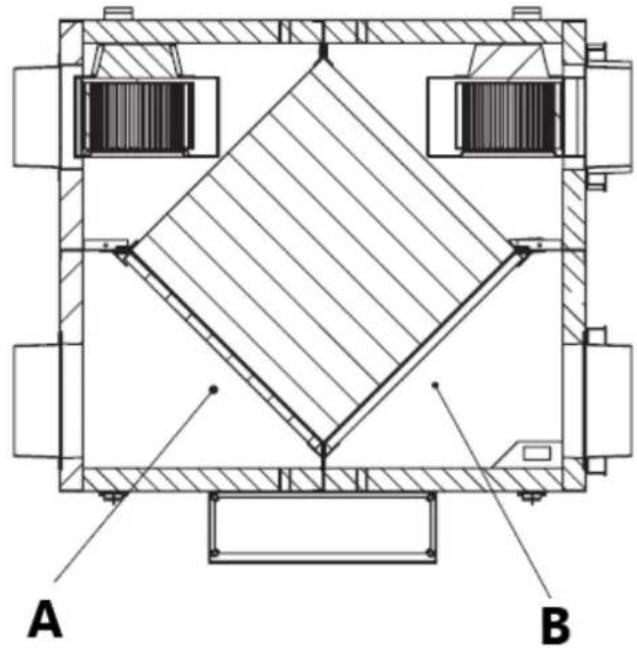

• Veuillez tenir le filtre côté intérieur et l'extraire horizontalement (A sur l'image ci-dessous).
  • Utilisez un aspirateur pour aspirer la saleté et la poussière incrustées.
  • L'installation du filtre côté intérieur suit les étapes inverses.
  • Veuillez tenir le filtre côté extérieur et l'extraire horizontalement (B sur l'image ci-dessous)
• Veuillez utiliser un aspirateur pour aspirer la saleté et la poussière attachées.
  • L'installation se fait en suivant les étapes inverses, veuillez noter le sens marqué.

a) Le ventilateur de conduit doit être nettoyé et vérifié chaque année (moteur propre ; les pièces ne peuvent pas être exposées à l'humidité) pour qu'il fonctionne en toute sécurité et prolonger sa durée de vie.

b) Couper l'alimentation électrique avant toute intervention d'entretien et attendre l'arrêt des éléments rotatifs.

c) En cas de bruit anormal ou de réduction significative de l'efficacité, veuillez vérifier le roulement et le remplacer si nécessaire (effectué uniquement par un technicien de service qualifié).

d) Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.

e) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les orifices d'aération du boîtier de l'appareil.

f) N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
